AMD Fusion popularne w płytach miniITX

Platforma AMD Fusion będzie miała wielkie wejście podczas targów CES 2011. Zobaczymy liczne mobilne urządzenia z układami APU, ale również liczne płyty główne. Ze względu na niewielkie zapotrzebowanie na prąd platforma ta zdaje się być idealną podstawą dla niewielkich multimedialnych komputerów.

Na łamach benchmark.pl zaprezentowaliśmy już konstrukcje Gigabyte, SOYO oraz Jetway. Od momentu ich prezentacji oferta płyt głównych dla AMD Fusion znacznie się powiększyła - o produkty ASUS, MSI oraz Sapphire. Mają one format mini-ITX, co oznacza, że ich wymiary to zaledwie 17 x 17 cm. Zobaczmy co oferują trzy nowe płyty.

ASUS

Tym co rzuca się od razu w oczy w płycie ASUSa E35MI-I Deluxe to wielki, niebieski radiator z trzema rurkami cieplnymi, który zakrywa większość laminatu. Podobne rozwiązanie ASUS stosował już w płytach z procesorami konkurencji. Z takiego rozwiązania na pewno ucieszą się maniacy ciszy, choć niektórzy woleliby zapewne ujrzeć tu chociaż niewielki wentylator, który zagwarantuje skuteczne odprowadzanie ciepła. Pod radiatorem został umieszczony układ AMD E-350 ze zintegrowanym Radeonem HD 6310. Obok niego umieszczono mostek Hudson-M1. Dla pamięci udostępniono dwa banki DDR3, które mogą obsłużyć moduły o łącznej pojemności do 8 GB i taktowaniu 1333 MHz w trybie jednokanałowym.

Co ciekawe na laminacie umieszczono przycisk MemOk (służący do łatwego ustawiania bezpiecznych parametrów pamięci) oraz TurboKey II. Czyżby ktoś miał bawić się w przetaktowywanie podzespołów?

Karty rozszerzeń możemy zamontować w jednym porcie PCI Express (elektrycznie zgodny z PCI Express x4). Standardem w mini płytach jest bezprzewodowa karta sieciowa, która znalazła się w porcie miniPCI-Express i na płycie ASUSa. Tuż za tylnym panelem umieszczono aż pięć portów SATA III 6 Gb/s.

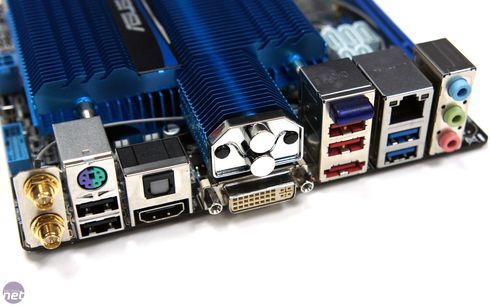

Na tylnym panelu możemy podłączyć dwie anteny do karty Wi-Fi. Oprócz tego cały panel szczelnie zapełniono portami i złączami. Sa to kolejno:

• porty USB 2.0 i 3.0 - po dwa każdego rodzaju,
• nieśmiertelny port PS/2,
• wyjścia karty graficznej - DVI i HDMI,
• port eSATA,
• moduł Bluetooth,
• złącze karty sieciowej,
• wyjścia 6-kanałowej karty dźwiękowej wraz z optycznym S-PDIF.

MSI

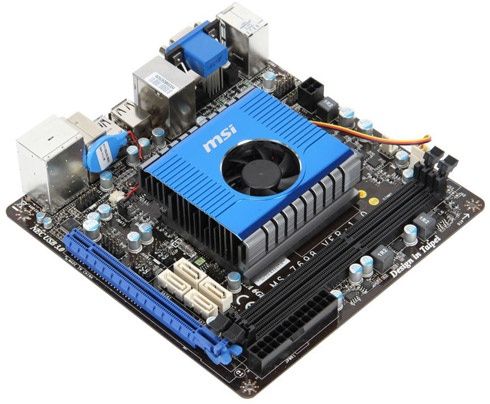

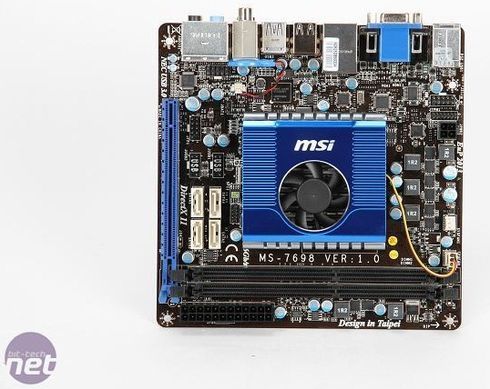

Konstrukcja MSI o oznaczeniu E350-IA-E45 jest chłodzona przez aktywny system chłodzenia - składa się na niego sporych rozmiarów radiator oraz mały wentylator. Podobnie jak w płycie ASUSa i tutaj mamy do czynienia z układem AMD E-350 ze zintegrowanym Radeonem HD 6310. Dla pamięci DDR3 przygotowano podobnie jak w ASUSie dwa banki.

W razie chęci zainstalowania wydajnej karty graficznej lub innej karty rozszerzeń udostępniono port PCI Express x16 (zgodny elektrycznie z PCI Express x4). Niestety na próżno szukać tutaj bezprzewodowej karty sieciowej co odzwierciedla także wygląd tylnego panelu. Dla pamięci masowych udostępniono cztery gniazda SATA o przepustowości 6 Gb/s.

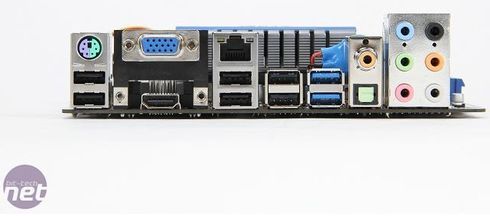

Tylny panel jest bogaty w porty USB – do dyspozycji jest sześć USB 2.0 i dwa USB 3.0. Oprócz nich znajdziemy tam także wyjścia karty graficznej - D-SUB i HDMI, port PS/2, złacze karty sieciowej oraz wejścia i wyjścia karty dźwiękowej wraz z optycznym i elektrycznym S/PDIF.

Sapphire

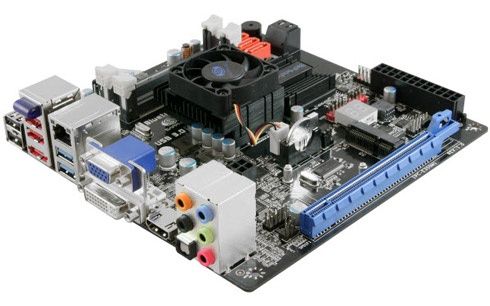

- Ostatnia propozycja jest autorstwa Sapphire, która, choć kojarzona głównie z kartami graficznymi, ma w swojej ofercie również płyty główne. Pure Fusion Mini E350M1Wto ponownie układ AMD E-350, wraz ze zintegrowanym Radeonem HD 6310. Obok niego znajdziemy mostek Hudson-M1 - jednak zaznaczyć, że oba układy są chłodzone osobnymi, niedużymi radiatorami, a procesor dodatkowo małym wentylatorem.

Podobnie jak Gigabyte, także i Sapphire zdecydował się na zastosowanie pamięci SO-DIMM i umieścił na czarnym laminacie dwa banki obsługujące pamięci DDR3 SO-DIMM o taktowaniu do 1066 MHz. Podobnie jak w płycie MSI znajdziemy tu port PCI Express x16. Brakuje również bezprzewodowej karty sieciowej, ale jak widać na zdjęciu mamy wolne miejsce (port miniPCI Express) na jej instalację. Dwa z gniazd SATA III 6 Gb/s zamontowano równoległe do płyty, a pozostałe trzy tradycyjnie - prostopadle.

Oryginalną cechą tej płyty jest wyświetlacz diagnostyczny.

- Na tylnym panelu znajdziemy aż trzy wyjścia wideo - DVI, D-SUB i HDMI. Oprócz nich producent umieścił cztery porty USB 2.0, dwa USB 3.0, eSATA, moduł Bluetooth 2.1, oraz złącze karty sieciowej i 8-kanałowej karty dźwiękowej z optycznym S/PDIF.

Źródło: bit-tech.net, tcmagazine.com
