Platforma AMD X570 - możliwości chipsetu i przegląd dostępnych płyt głównych

Przy okazji premiery procesorów AMD Ryzen 3. generacji, na rynku zadebiutowały również płyty główne AMD X570. Czym wyróżnia się nowa platforma i jakie modele przygotowali producenci?

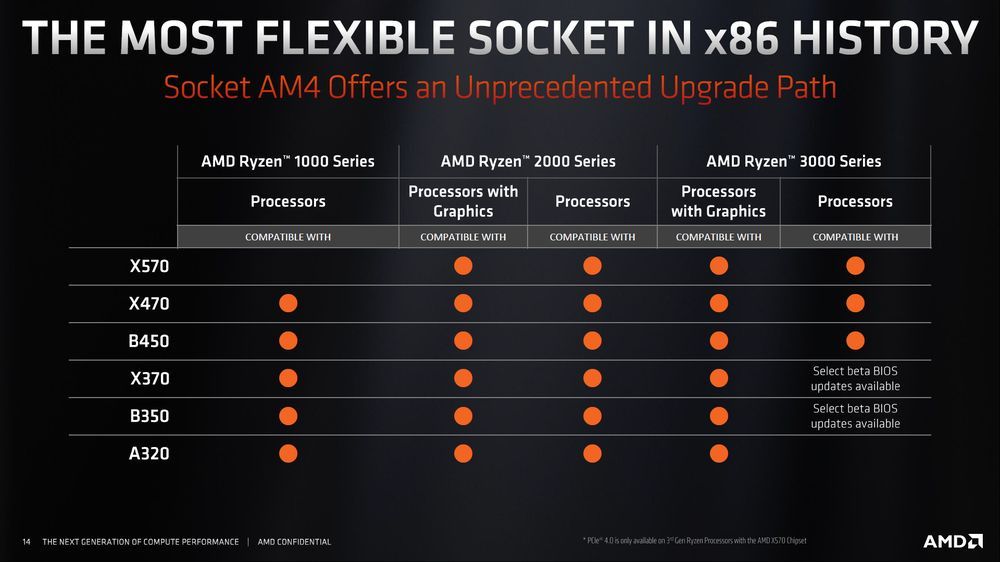

Płyty X570 nadal wykorzystują podstawkę AM4, ale są kompatybilne tylko z procesorami Ryzen 2000 „Pinnacle Ridge” i „Raven Ridge” oraz Ryzen 3000 „Matisse” i „Picasso” (modele Ryzen 1000 z generacji Summit Ridge nie są obsługiwane). Warto o tym pamiętać przy stopniowej modernizacji sprzętu, gdybyśmy chcieli najpierw wymienić procesor.

Procesory AMD Ryzen zostały wyposażone w 24 linie PCI-Express - 16 przeznaczono do połączenia kart graficznych (jednej w trybie x16 lub dwóch w trybie x8/x8), 4 przeznaczono dla nośnika M.2, a 4 pozostałe wykorzystano do komunikacji z chipsetem. W najnowszych modelach Ryzen 3000 zintegrowano kontroler magistrali PCI-Express w wersji 4.0, dzięki czemu przepustowość połączenia wzrosła 2-krotnie.

Chipset AMD X570 to flagowa propozycja dla mainstreamowej platformy AM4, która zastępuje wcześniejszy układ AMD X470. Nieoficjalnie wiadomo, że w późniejszym terminie dołączy do niego tańszy model AMD B550, ale póki co producent jeszcze nie potwierdził tych informacji.

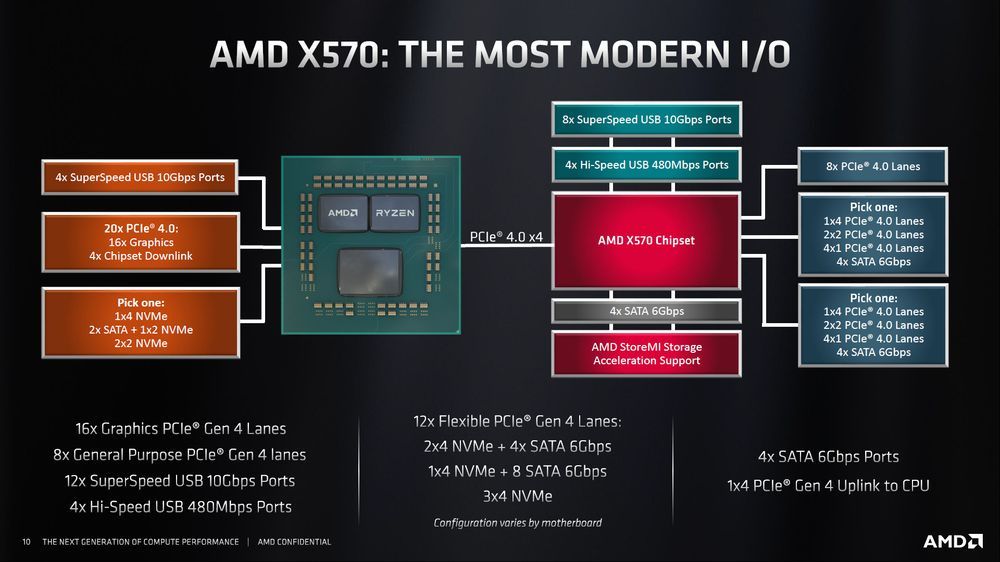

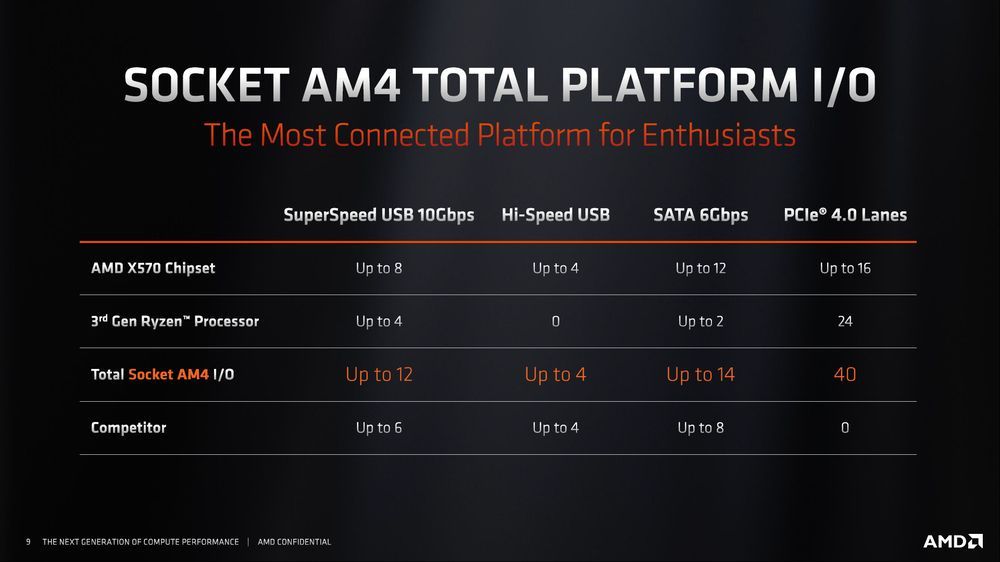

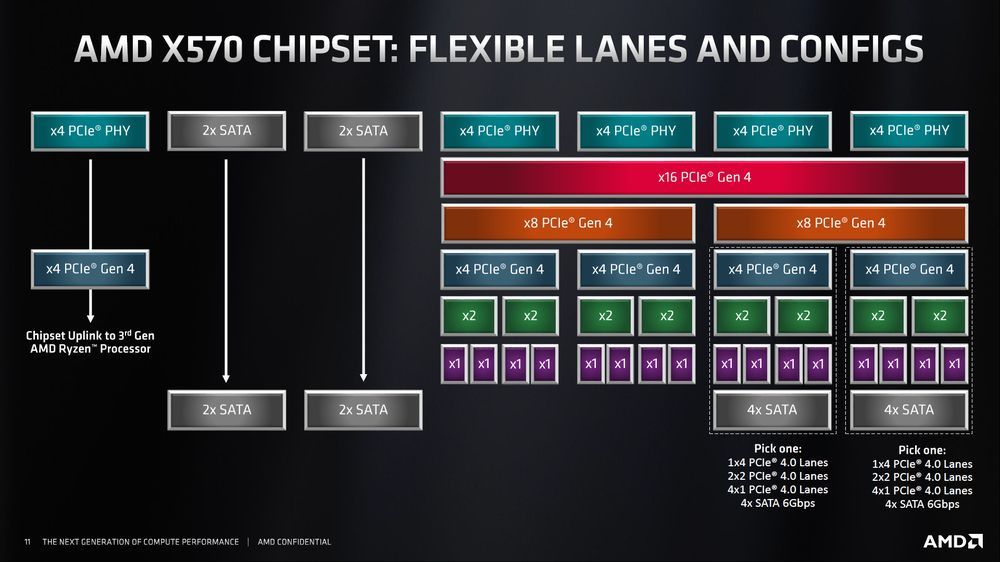

Sam chipset oferuje maksymalnie 16 linii PCI-Express 4.0, które producenci płyt mogą rozdysponować wg własnego uznania. Cała platforma obsługuje do 14 gniazd SATA 6 Gb/s, do trzech złączy M.2 NVMe, a także do 4 portów USB 2.0 i do 12 portów USB 3.1 10 Gb/s. Pod tym względem platforma AMD X570 wypada zauważalnie lepiej niż konkurencyjna Intel Z390.

Warto zauważyć, że funkcjonalność płyt w dużej mierze zależy od wykorzystanego procesora. Jeżeli na płycie zainstalujemy model Ryzen 3. generacji „Matisse”, płyta zaoferuje łączność PCI-Express w wersji 4.0 – jej potencjał będzie można wykorzystać przy obsłudze kart rozszerzeń (z nowej magistrali będą korzystać np. karty graficzne Radeon RX 3000) i superszybkich nośników M.2 PCIe 4.0 x4 (np. modeli na bazie nowego kontrolera Phison E16). Jeżeli natomiast będzie to model bazujący na starszej mikroarchitekturze, złącza na płycie będą działać w standardzie PCI-Express 3.0.

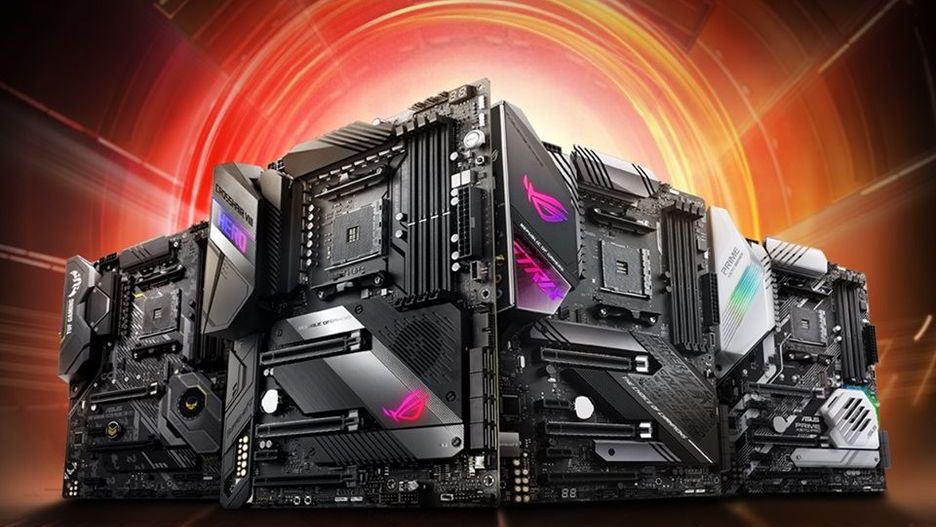

Płyty główne X570 pojawiły się w ofercie wszystkich producentów - w głównej mierze są to high-endowe konstrukcje, które sprawdzą się w wydajnych komputerach dla graczy oraz stacjach roboczych. Warto również zauważyć, że wszystkie płyty wykorzystują aktywne chłodzenie chipsetu. Na ten moment nie znamy cen poszczególnych modeli, ale raczej powinniśmy się spodziewać wyższej póki.

Większość przygotowanych wersji wyróżnia się agresywną stylistyką, której nie powstydziliby się modderzy sprzętu. Najlepsze wersje mogą pochwalić się efektownymi radiatorami i osłonami laminatu, a całość uzupełnia podświetlenie RGB LED. Wyjątkiem jest tutaj model ASUS Pro WS X570-ACE – konstrukcja zaprojektowana typowo dla stacji roboczych, gdzie nie potrzeba „świecidełek”.

W modelach ATX i E-ATX przewidziano cztery banki pamięci DDR4, możliwość połączenia kart graficznych w SLI lub CrossFireX (tańsze modele oferują tylko CrossFireX) oraz dwa lub trzy złącza M.2. Często pojawiają się też karty sieciowe 2.5, 5G lub 10G LAN oraz bezprzewodowa łączność Wi-Fi 6 (802.11ax).

Producenci przygotowali również modele w formacie mini-ITX lub mini-DTX, które sprawdzą się przy budowie miniaturowych i wydajnych PC-ów (ze względu na mniejszy format ich funkcjonalność jest ograniczona).

Entuzjastów na pewno zainteresuje rozbudowana sekcja zasilania (często kilkunastofazowa z dwoma złączami zasilającymi EPS12V), która pozwoli na podkręcanie nawet 12- i 16-rdzeniowych jednostek. Topowe modele oferują dodatkowe funkcje ułatwiające overclocking, również ten ekstremalny - z ciekłym azotem w roli głównej.

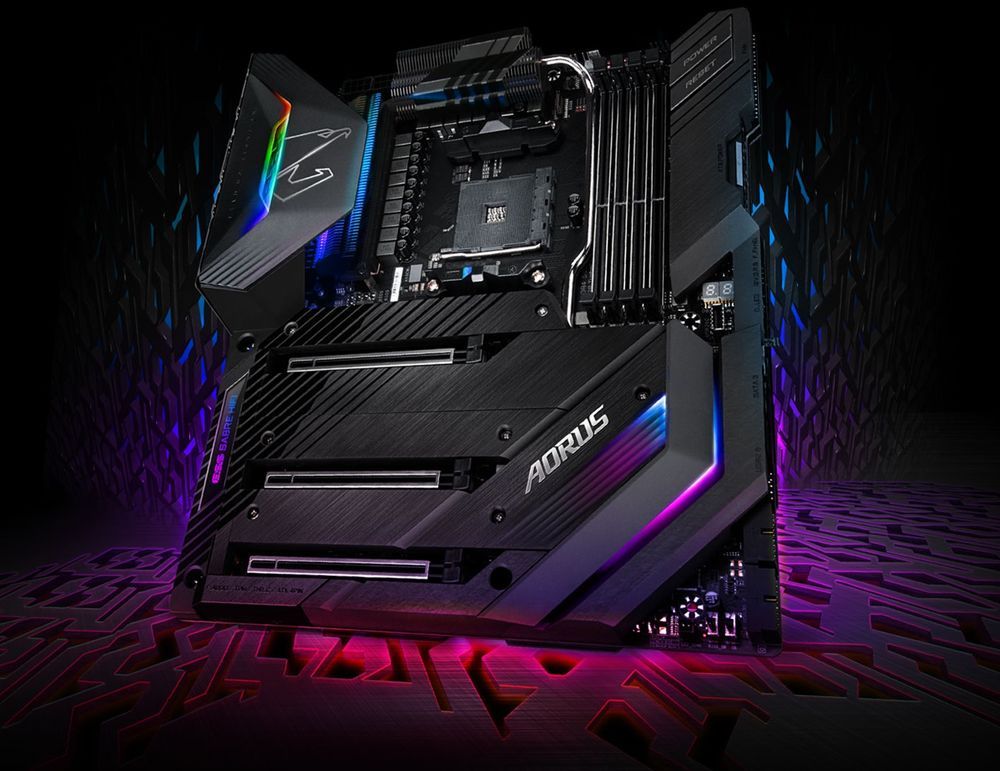

[kontrolka produkt=gigabyte-x570-aorus-xtreme typ=top10new tytul="Gigabyte X570 Aorus Xtreme" opis="Flagowa propozycja firmy Gigabyte, która została zaprojektowana z myślą o najbardziej wymagających klientach. Konstrukcja (w formacie E-ATX) wyróżnia się nie tylko efektownym wzornictwem, ale też funkcjonalnością – producent przewidział m.in. trzy gniazda M.2, karta sieciowa Aquantia 10G LAN i Wi-Fi 6 (802.11ax). Entuzjastów zainteresuje potężna, 16-fazowa sekcja zasilania z solidnym radiatorem oraz odświeżony interfejs UEFI."]

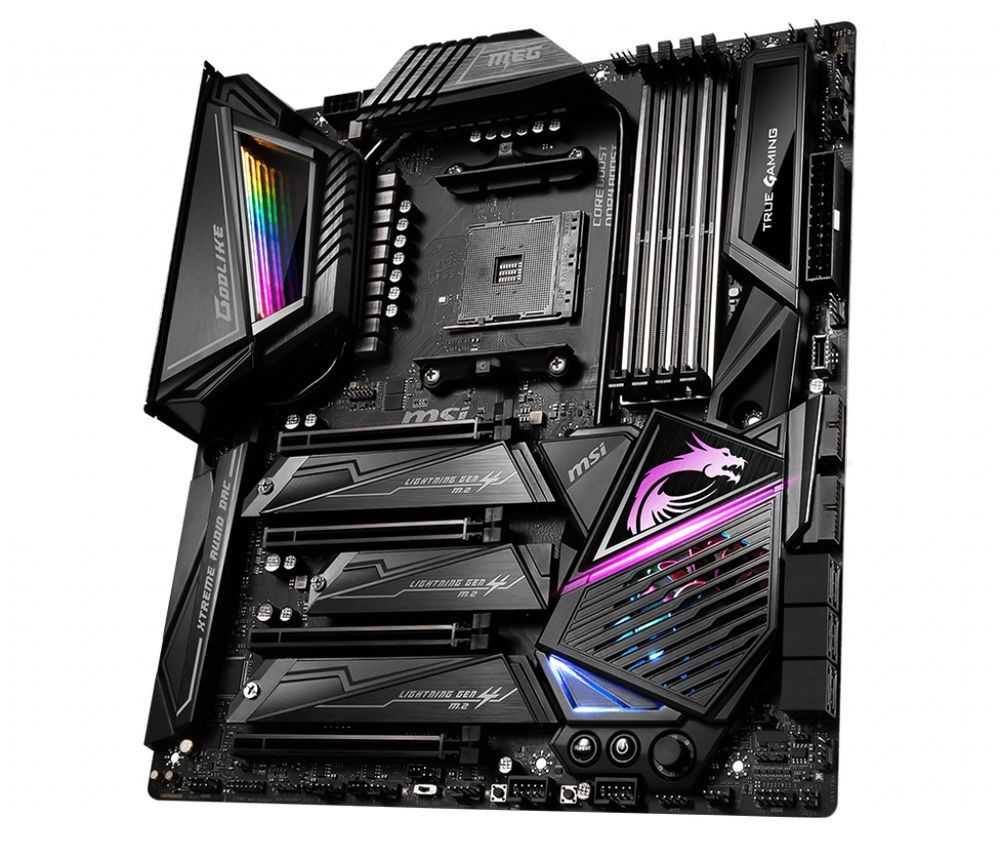

[kontrolka produkt=msi-meg-x570-godlike typ=top10new tytul="MSI MEG X570 Godlike" opis="MEG X570 Godlike to topowa propozycja ze stajni MSI. Na laminacie formatu E-ATX znalazło się miejsce m.in. dla czterech slotówPCIe x16 i trzech złączy M.2. Wentylator na chipsecie wykorzystuje technologię półpasywnej pracy ZeroFrozr. Graczy zainteresuje zespół kart sieciowych Killer - 2.5G LAN i Wi-Fi 6. W zestawie z płytą dodawana jest jeszcze kart karta sieciowa 10G LAN oraz adapter M.2 XPander Gen4 na dwa dodatkowe nośniki PCIe 4.0 x4."]

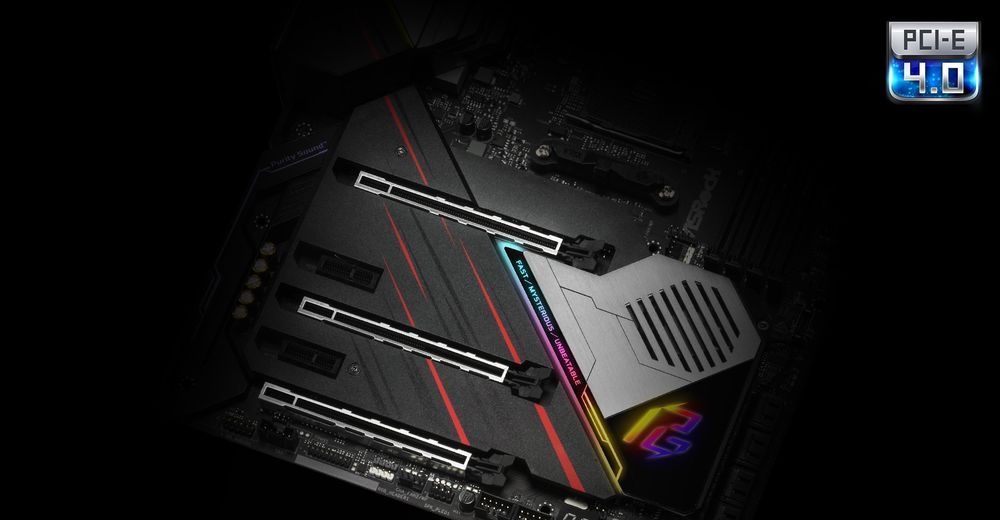

[kontrolka produkt=asrock-x570-phantom-gaming-x typ=top10new tytul="ASRock X570 Phantom Gaming X" opis="Flagowy przedstawiciel gamingowej serii ASRock Phantom Gaming. ASRock X570 Phantom Gaming X wyróżnia się efektowną stylistyką (na rewersie znalazła się płytka  backplate) oraz bogatym zestawem złączy – w tym trzema złączami PCI-Express x16, trzema slotami Hyper M.2. Graczy zainteresuje karta sieciowa 2.5G LAN oraz WI-Fi w standardzie 802.11ax. "]

[kontrolka produkt=asus-rog-crosshair-viii-formula typ=top10new tytul="ASUS ROG Crosshair VIII Formula" opis="ASUS ROG Formula w długo wyczekiwanej wersji pod procesory AMD. Płyta cechuje się efektownym wzornictwem, a przy tym wyróżnia się mocną sekcją zasilania z fabrycznie zainstalowanym chłodzeniem wodnym Crosschill EK III. Na tylnym panelu znajdziemy m.in. dobrej jakości ukłąd dźwiękowy SupremeFX S1220 oraz kartę sieciową Aquantia 5G LAN i bezprzewodową Intel Wi-Fi 6 AX200."]

[kontrolka produkt=asus-rog-crosshair-viii-hero-wi-fi typ=top10new tytul="ASUS ROG Crosshair VIII Hero (Wi-Fi) " opis="ROG Crosshair Hero w najnowszej wersji z chipsetem AMD X570. Podobnie jak starsze wersje, płyta cechuje się efektowną stylistyką i bardzo dobrą funkcjonalnością – do dyspozycji oddano m.in. dwa gniazda M.2 NVMe x4 oraz aż dziewięć portów USB 3.1. Entuzjastów zainteresuje mocna sekcja zasilania, a dobrej jakości układ audio SupremeFX S1220, a także karta sieciowa Realtek 2.5G i Intel Wi-Fi 6 AX200."]

[kontrolka produkt=gigabyte-x570-aorus-master typ=top10new tytul="Gigabyte X570 Aorus Master" opis="Aorus Master w wersji z chipsetem AMD X570. Płyta zainteresuje wymagających graczy, którzy poszukują funkcjonalnej i efektownej konstrukcji - zastosowano tutaj układ dźwiękowy Realtek ALC1220-VB, kartę sieciową Realtek 2.5G LAN oraz bezprzewodową łączność Intel WiFi 6 802.11ax. Na uwagę zasługuje też mocna, 14-fazowa sekcja zasilania oraz dodatkowe funkcje ułatwiające podkręcanie. Podobnie jak w wyższym modelu, producent odświeżył interfejs UEFI."]

[kontrolka produkt=msi-meg-x570-ace typ=top10new tytul="MSI MEG X570 Ace" opis="MSI MEG X570 Ace to płyta główna dla wymagających graczy i entuzjastów, którzy oszukują efektownej i funkcjonalnej propozycji. Do dyspozycji oddano m.in. trzy wzmocnione sloty PCIe x16, trzy złącza M.2 NVMe x4 oraz bogaty zestaw portów na panelu I/O. Nie zabrakło dobrej jakości układu dźwiękowego oraz łączności 2.5G LAN i Wi-Fi 6.  Wentylator na chipsecie działa w trybie półpasywnym."]

[kontrolka produkt=asus-rog-strix-x570-f-gaming typ=top10new tytul="ASUS ROG Strix X570-F Gaming" opis="ASUS ROG Strix X570-F Gaming to propozycja dla graczy, którzy poszukują dobrej i niedrogiej płyty głównej AMD X570. ROG Strix wyróżnia się efektowną stylistyką i całkiem dobrą funkcjonalnością – do dyspozycji oddano m.in. trzy złącza PCIe x16, osiem gniazd SATA i dwa złącza M.2 x4. Zastosowana sekcja zasilania (12+2 fazy) została wyposażona w solidny radiator. Za dźwięk odpowiada 8-kanałowy kodek SupremeFX S1220A, a za sieć układ kontroler Intel Gigabit Ethernet."]

[kontrolka produkt=asus-rog-strix-x570-e-gaming typ=top10new tytul="ASUS ROG Strix X570-E Gaming" opis="ASUS ROG Strix X570-E Gaming oferuje funkcjonalność zbliżoną do wcześniej opisywanego modelu ASUS ROG Strix X570-F Gaming. Producent zastosował jednak mocniejszą sekcję zasilania (14+2 fazy), a na tylnym panelu dodatkowo wyprowadzono kartę sieciową Realtek 2.5G oraz bezprzewodową 802.11ax (Wi-Fi 6)."]

[kontrolka produkt=msi-mpg-x570-gaming-edge-wifi typ=top10new tytul="MSI MPG X570 Gaming Edge WIFI" opis="MSI MPG X570 Gaming Edge WIFI to jedna z tych płyt, która nieźle wygląda, oferuje dobrą funkcjonalność i nie będzie kosztować majątku. Konstrukcja pozwala na połączenie dwóch kart graficznych w trybie CrossFireX i instalację dwóch szybkich dysków SSD M.2 NVMe x4. Na tylnym panelu wyprowadzono bezprzewodową kartę sieciową w standardzie AC. Sekcja zasilania obejmuje 11 faz (8+2+1), a na chipsecie zainstalowano aktywne chłodzenie (z półpasywnym trybem pracy ZeroFrozr)."]

[kontrolka produkt=msi-mpg-x570-gaming-pro-carbon-wifi typ=top10new tytul="MSI MPG X570 Gaming Pro Carbon WIFI" opis="MSI MPG X570 Gaming Pro Carbon WIFI to następca niezwykle udanego modelu MSI MPG X470 Gaming Pro Carbon AC. Producent postawił na podobną stylistykę (nie zapomniano też o podświetleniu Mystic Light RGB). Do dyspozycji oddano m.in. trzy sloty PCIe x16 (można w nich połączyć dwie karty graficzne w trybie CrossFireX), dwa złącza M.2 NVMe x4 z chłodzeniem i bezprzewodową kartę sieciową Intel Wi-Fi 6 AX200. Sekcja zasilania składa się z 13 faz (10+2+1), a wentylator na chipsecie działa w trybie półpasywnym (technologia ZeroFrozr)."]

[kontrolka produkt=asus-tuf-gaming-x570-plus-wi-fi typ=top10new tytul="ASUS TUF Gaming X570-PLUS (Wi-Fi)" opis="ASUS TUF Gaming X570-Plus (Wi-Fi) to propozycja dla mniej majętnych graczy. Płyta oferuje wszystkie najważniejsze złącza, w tym dwa sloty PCIe x16 z możliwością połączenia kart graficznych w CrossFireX, dwa gniazda M.2 (jedno z radiatorem) oraz kilka portów USB 3.1. Na tylnym panelu wyprowadzono gigabitową kartę sieciową Realteka oraz kartę Wi-Fi w standardzie AC (w sprzedaży dostępna jest też wersja bez Wi-Fi)."]

[kontrolka produkt=msi-mpg-x570-gaming-plus typ=top10new tytul="MSI MPG X570 Gaming Plus " opis="MPG X570 Gaming Plus to jedna z najtańszych propozycji w ofercie MSI. Płyta nie wygląda tak efektownie jak wyższe modele i oferuje podstawowy zestaw złączy – w tym dwa sloty PCI-Express x16, dwa złącza M.2 x4 (jedno z nich wyposażono w radiator) oraz kilka portów USB 3.1. Wentylator na chipsecie działa w półpasywnym trybie ZeroFrozr."]

[kontrolka produkt=asus-rog-strix-x570-i-gaming typ=top10new tytul="ASUS ROG Strix X570-I Gaming" opis="ASUS ROG Strix X570-I Gaming sprawdzi się przy budowie miniaturowych komputerków z nowymi procesorami AMD Ryzen 3000. Model formatu mini-ITX oferuje dwa banki pamięci, złącze PCI-Express x16, a także cztery gniazda SATA i dwa sloty M.2. Uwagę zwraca dobrej jakości układ dźwiękowy SupremeFX S1220A oraz bezprzewodowa karta sieciowa Wi-Fi 6."]

[kontrolka produkt=asus-rog-crosshair-viii-impact typ=top10new tytul="ASUS ROG Crosshair VIII Impact" opis="ASUS ROG Impact w wersji dla najnowszych procesorów AMD zainteresuje głównie entuzjastów. Na laminacie formatu Mini-DTX udało się zmieścić dwa sloty dla pamięci DDR4 RAM, jedno złącze PCI-Express x16 i cztery gniazda SATA. Obok podstawki przewidziano złącze dla modułu SO-DIMM.2, w którym można zamontować dwa nośniki M.2 x4. Do chłodzenia chipsetu i sekcji zasilania wykorzystano dwa miniaturowe wentylatorki."]

[kontrolka produkt=asrock-x570-taichi typ=top10new tytul="ASRock X570 Taichi" opis="ASRock X570 Taichi to właściwie propozycja dla entuzjastów, którzy poszukują topowej płyty głównej AMD X570. Model Taichi oferuje podobne możliwości do wcześniej opisywanego Phantom Gaming X, ale został utrzymany w bardziej stonowanej stylistyce (aczkolwiek nie obyło się bez osłon i podświetlenia RGB)."]

[kontrolka produkt=asus-prime-x570-p typ=top10new tytul="ASUS Prime X570-P" opis="Prime X570-P to najuboższa propozycja z oferty firmy ASUS. Do dyspozycji oddano wszystkie niezbędne złącza – w tym sześć gniazd SATA, dwa złącza M.2 x4 i dwa złącza PCI-Express x16 (z obsługą łączenia kart w trybie CrossFireX). Za dźwięk odpowiada 8-kanałowy kodek Realtek S1200A, a za sieć kontroler Gigabit Ethernet Realtek 8111H."]

[kontrolka produkt=asus-prime-x570-pro typ=top10new tytul="ASUS Prime X570-PRO" opis="ASUS Prime X570-PRO oferuje lepsze możliwości względem uboższej wersji ASUS Prime X570-P. Płyta pozwala na połączenie kart graficznych w trybie SLI lub CrossFireX. Do dyspozycji oddano sześć gniazd SATA i dwa złącza M.2 x4, a także pięć portów USB 3.1. Na tylnym panelu wyprowadzono m.in. wyjścia HDMI i DisplayPort, złącza audio z 8-kanałowego kodeka Realtek S1220A oraz gigabitową kartę sieciową Intela."]

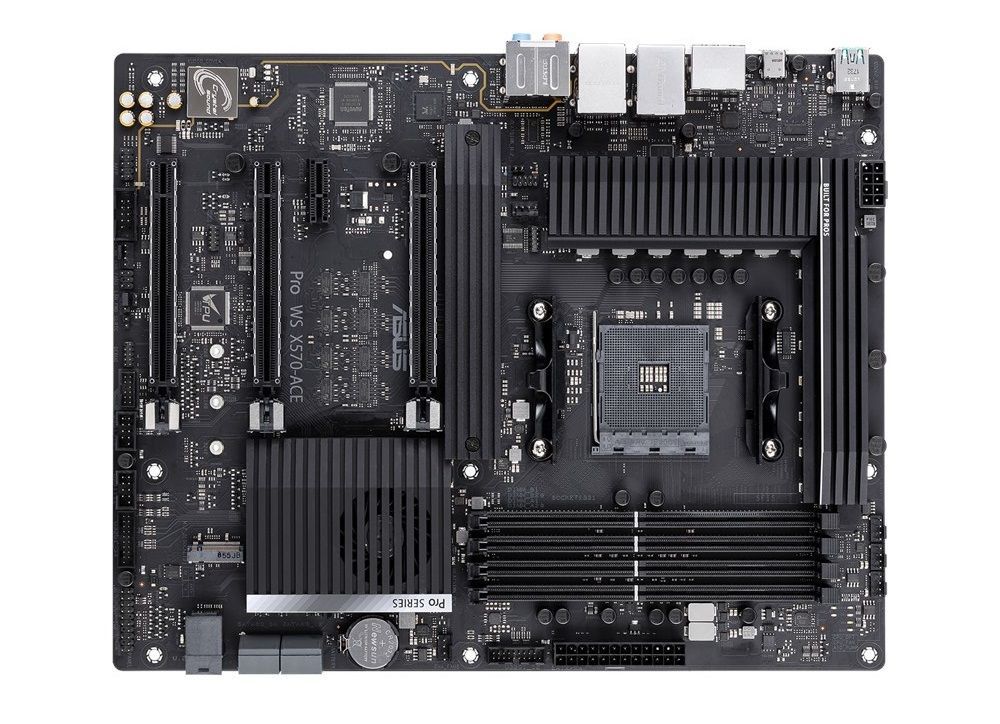

[kontrolka produkt=asus-pro-ws-x570-ace typ=top10new tytul="ASUS Pro WS X570-ACE" opis="ASUS Pro WS X570-ACE to płyta główna zaprojektowana typowo z myślą o stacjach roboczych – świadczy o tym stonowana stylistyka i odpowiednia funkcjonalność. Na uwagę zasługuje możliwość połączenia nawet trzech kart graficznych w trybie SLI lub CrossFireX. Dla dysków przeznaczono cztery gniazda SATA, jedno M.2 x2, jedno M.2 x4 oraz U.2 (dla serwerowych dysków SSD). Na tylnym panelu wyprowadzono dwie gigabitowe karty sieciowe (Realtek i Intel)."]

[kontrolka produkt=msi-prestige-x570-creation typ=top10new tytul="MSI Prestige X570 Creation" opis="Prestige X570 Creation to absolutnie topowa płyta główna dla stacji roboczych. Na laminacie formatu E-ATX zmieszczono sześć gniazd SATA, dwa złącza M.2 x4 oraz trzy sloty PCI-Express x16 (można w nich połączyć dwie karty GeForce lub trzy Radeon). Podobnie jak w innych modelach MSI, chłodzenie chipsetu działa w trybie półpasywnym. To jednak nie wszystko, bo w zestawie dodawana jest jeszcze karta M.2 XPander-Z Gen4 z dwoma dodatkowymi slotami M.2 x4."]

Źródło: AMD, ASRock, ASUS, Gigabyte, MSI
