Żeberka radiatora połączone są z podstawką chłodzenia za pomocą trzechmiedzianych rurek heat pipe, podstawka również wykonana jest z miedzi. Poniżej zamieszczam schemat, w jaki sposób chłodzenie zamontowane jest w mojej obudowie:
Obudowa to Antec Thee Hundred, a zaznaczone na schemacie wiatraki to:
120mm - Scythe Slip Stream 1200rpm
140mm - TriCool 1500rpm
Powietrze z wiatraczków jest skierowane do wnętrza obudowy, wypróbowałem już wiele możliwości i ta jest najwydajniejsza.
Zestaw testowy:
- Procesor - Intel Core 2 Duo E6400 2.13Ghz, 3.2Ghz oraz 3.8Ghz, vcore ~1.3V oraz ~1.55V
- Płyta Główna - Foxconn P35A-S
- Ram - Kingston DDR2 800MHz
- Obudowa - Antec Three Hundred
- Chłodzenie - Radiator z AC Freezer 7 PRO, Scythe Slip Stream 1200rpm oraz TriCool 1500rpm
- Zasilacz - Ever Silver 480W
Reszta podzespołów nie jest chyba aż tak znacząca w tym przypadku :)
A więc do dzieła! Zacznijmy od testu chłodzenia przy taktowaniu procesora 2.13Ghz, czyli standardowa prędkość. Napięcie bez zmian.

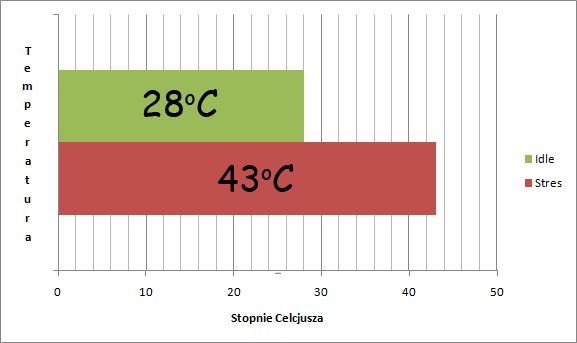

Wykres prezentuje temperaturę procesora w stanie spoczynku (pulpit), oraz pod obciążeniem (OCCT 3 godziny). Jak widać na powyższym wykresie, temperatury są naprawdę bardzo niskie i nie ma nawet co się bać o to, że procesor ulegnie uszkodzeniu. Apetyt rośnie w miarę jedzenia, tak więc postanowiłem podkręcić procesor i sprawdzić jak bardzo sytuacja ulegnie zmianie.
Taktowanie 3.2Ghz, napięcie bez zmian.

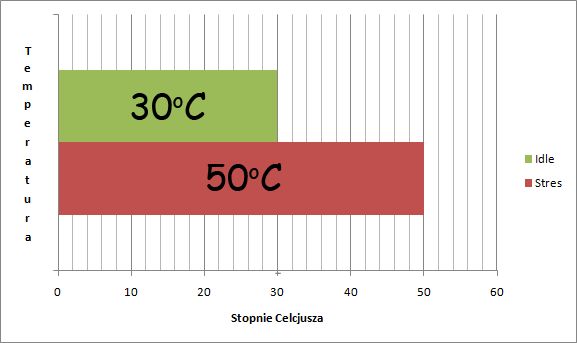

Różnica w temperaturze? Niewielka. Za to różnica w wydajności procesora porażająca :) Mój egzemplarz procesora E6400 da się podkręcić do 3.2Ghzbez zmiany napięcia, dlatego też temperatury nie zmieniły sie znacząco w porównaniu z taktowanie standardowym (2.13Ghz). Czas na ostateczny test, tym razem o wiele bardziej wymagające ustawienie :)

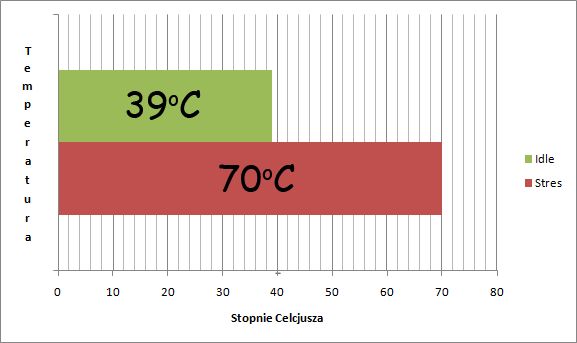

Taktowanie 3.8Ghz, napięcie 1.55V.
Wynik dla mnie bardzo dobry jak na cooler w tej cenie. Warto dodać, iż napięcie 1.55V jest naprawdę bardzo wysokim napięciem dla procesora, mimo tego chłodzenie poradziło sobie nawet w najtrudniejszych warunkach, temperatura nie przekroczyła 70 stopni, co jest dopuszczalną granicą. Procesor wykorzystany w testach jest to stara już konstrukcja, wykonana w wymiarze technologicznym 65nm, dlatego też ciągnie więcej prądu i osiąga większe temperatury niż procesory wykonane w 55nm i 45nm. Jest to jednak argument na korzyść chłodzenia, ponieważ świadczy to o tym, że w nowszych procesorach temperatury byłyby jeszcze niższe (mowię tu o procesorach dwurdzeniowych).
Podsumowanie:
Chłodzenie jak najbardziej spełnia swoje zadanie, utrzymuje procesor w bezpiecznych temperaturach i zapobiega przegrzewaniu się jego. Przypomnę, że w testach zastosowany był tylko radiator od calego zestawu AC Freezer 7 PRO, a wiatraki chłodzące radiator to Scythe Slip Stream 1200rpm oraz TriCool 1500rpm, skierowane strumieniem powietrza do wewnątrz obudowy. Chłodzenie nadaje się nie tylko do zastosowań domowych i biurowych, ale spełnia również swoją rolę przy dużym OC, stając się tym samym bardzo atrakcyjną ofertą za przystępną cenę.
Plusy:
- wydajność
- cisza (zależy od wiatraków)
- łatwy montaż w obudowie
- cena
Minusy:
- Hmm..... ;) W tej cenie nie widzę żadnych rażących minusów
Cena: około 70 zł
