ASRock OC Formula, Fatal1ty i Extreme: topowe płyty główne pod procesory Haswell - zestawienie

ASRock zaprezentował całą gamę płyt głównych z podstawką LGA 1150 pod nowe procesory Intel Haswell – pośród nich znajdują się konstrukcje dla ekstremalnych overclockerów, wymagających graczy oraz entuzjastów sprzętu komputerowego. Poniżej prezentujemy zestawienie ciekawszych modeli tajwańskiego producenta.

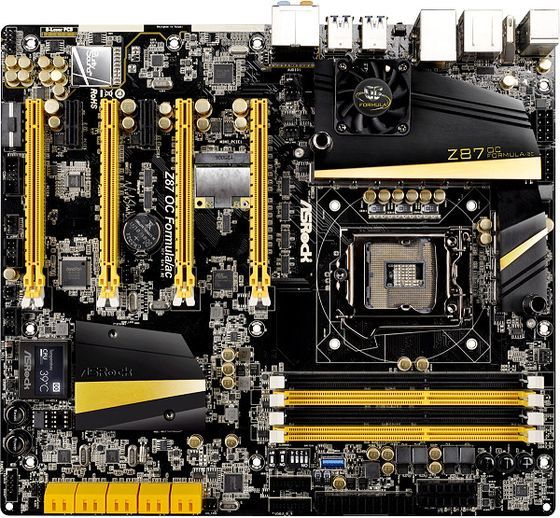

Model Z87 OC Formula został utrzymany w czarno-żółtych barwach i, jak sama nazwa wskazuje, przeznaczony jest dla najbardziej wymagających overclockerów. Za zasilanie procesora odpowiada 12-fazowa sekcja Digi Power z systemem chłodzenia Twin-Power Cooling – konstrukcja ta łączy tradycyjny radiator z niewielkim wentylatorem oraz blok wodny.

Dla pamięci operacyjnej udostępniono cztery sloty, które obsługują 2-kanałowe zestawy DDR3 o pojemności do 32 GB i częstotliwości 3000 MHz. Poniżej nich znalazła się sekcja z funkcjami do podkręcania – należą do niej m.in. przyciski do podkręcania procesora, punkty pomiarowe napięć oraz przełączniki do wyłączania poszczególnych złączy PCI-Express x16.

Karty rozszerzeń można montować w trzech złączach PCI-Express 3.0 x16 (elektrycznie x16 lub x8/x8 lub x8/x4/x4), jednym PCI-Express 2.0 x16 (elektrycznie x4) dwóch PCI-Express 2.0 x1 oraz jednym mSATA/mini-PCIe. Poniżej znalazł się chipset Intel Z87, dziesięć gniazd SATA 6 Gb/s oraz dwa pinowe złąącza USB 3.0.

Na uwagę zasługuje również wyświetlacz diagnostyczny OLED (wyświetla on temperaturę, napięcie i taktowanie procesora), przyciski do włączania/restartowania komputera oraz układ dźwiękowy Purity Sound. W ofercie producenta dostępna jest także wersja z dopiskiem "ac" – oferuje ona dodatkową kartę sieciową Wi-Fi 802.11ac.

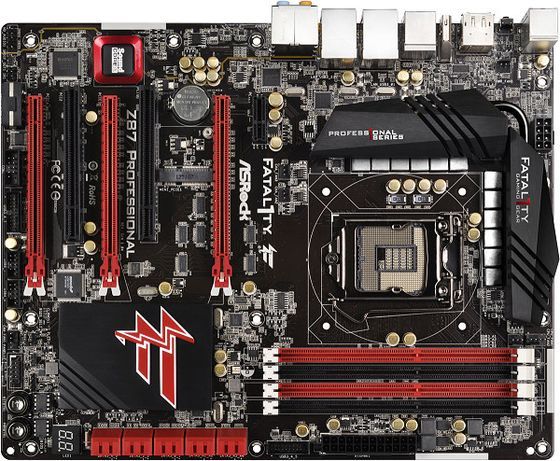

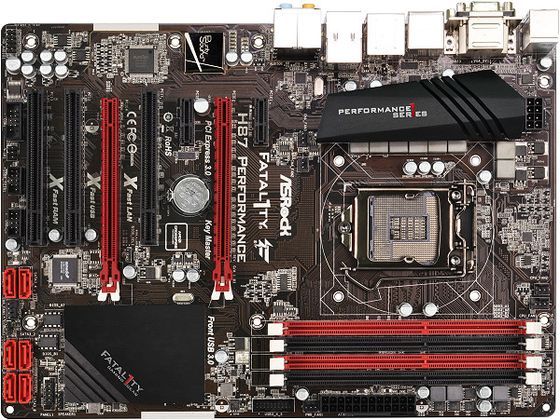

Dla graczy przygotowano modele Fatal1ty Z87 Professional i Fatal1ty H87 Performance – obydwa mają format ATX i zostały utrzymane w czarno-czerwonych barwach. Nad podstawką LGA 1150 znalazła się wydajna sekcja zasilania (odpowiednio 8 i 12 faz), natomiast pod cztery banki pamięci dla modułów DDR3 o pojemności do 8 GB (łącznie 32 GB) i zegarze 2900 lub 1600 MHz.

Pierwsza płyta oferuje trzy złącza PCI-Express 3.0 x16 (elektrycznie x16 lub x8/x8 lub x8/x4/x4), jedno PCI-Express 2.0 x1, dwa zwykłe PCI, a także jedno mSATA/mini-PCIe. Pod nimi znalazł się chipset Intel Z87, dziesięć gniazd SATA 6 Gb/s i pinowe złącze USB 3.0. Ponadto producent zastosował tutaj przyciski do włączania/restartowania komputera, wyświetlacz kodów POST oraz kartę dźwiękową Creative Sound Core 3D.

Druga ma dwa PCI-Express 3.0 x16 (elektrycznie x16/x4), dwa PCI-Express 2.0 x1 i dwa starsze PCI. Chipset Intel H87 odpowiada za sześć gniazd SATA 6 Gb/s i złącze do wyprowadzenia dwóch portów USB 3.0. Na uwagę zasługuje również układ dźwiękowy Purity Sound.

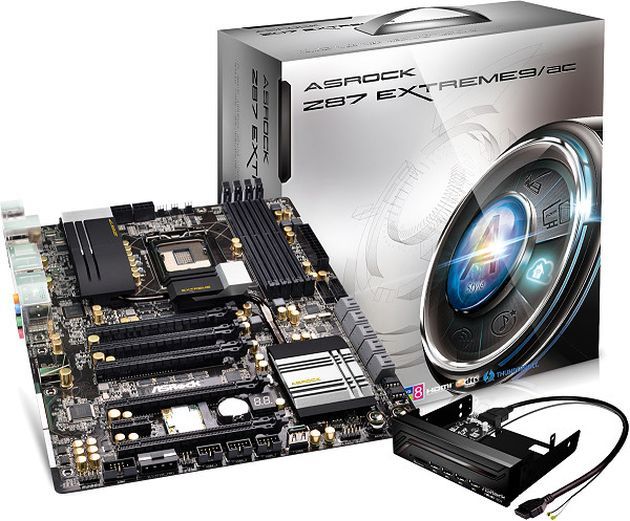

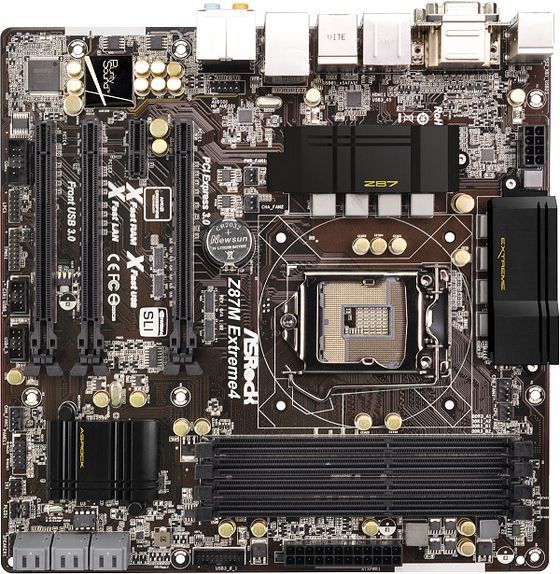

Entuzjastów powinny zainteresować modele z serii Extreme – Z87 Extreme9/ac, Z87 Extreme6(/ac), Z87 Extreme4, Z87 Extreme3 formatu ATX oraz Z87M Extreme4 formatu mATX. Wszystkie z nich bazują na chipsecie Intel Z87, mają wydajną sekcję zasilania (w zależności od wersji 12 lub 8 faz) z pokaźnymi radiatorami i oferują cztery banki pamięci dla 2-kanałowych zestawów DDR3 o pojemności do 32 GB i zegarze 2933 MHz.

W topowej wersji Extreme9/ac znalazło się pięć złączy PCI-Express 3.0 x16 (elektrycznie x16/x16 lub x8/x8/x8/x8), jedno PCI-Express 2.0 x1 oraz jedno mSATA/mini-PCIe. Poniżej umieszczono dziesięć gniazd SATA o przepustowości 6 Gb/s, dwa pinowe złącza USB 3.0, wyświetlacz kodów POST oraz przyciski do włączania/restartowania komputera.

Większość modeli (za wyjątkiem Extreme3) ma również układ dźwiękowy Purity Sound, natomiast te z dopiskiem "ac" także bezprzewodową kartę sieciową Wi-Fi 802.11ac.

Źródło: ASRock
