ASUS B85M-Gamer – płyta dla graczy za 350 złotych

Kontynuujemy testy płyt głównych ASUS Gamer, które powinny zainteresować mniej majętnych graczy - plasują się one poniżej serii Republic of Gamers, a więc są też od nich tańsze. Mieliśmy już okazję przetestować topowe płyty Z97-PRO Gamer i H97-PRO Gamer, natomiast teraz przyszła pora na jeszcze tańszy model B85M-Gamer.

Płyta oferuje już zauważalnie skromniejszą specyfikacje, a funkcje dedykowane graczom ograniczono do minimum. Można zatem powiedzieć, iż jest to model dla graczy z mniej zasobnym portfelem – jego cena wynosi bowiem mniej więcej 350 złotych. Sprawdźmy zatem co otrzymujemy w tej cenie i czy rzeczywiście jest to model godny polecenia.

Jak przystało na płytę dla graczy, pudełko zostało utrzymane w czarno-czerwonych barwach z biało-czerwonym oznaczeniem modelu pośrodku. Z tyłu zamieszczono opis płyty wraz ze zdjęciem oraz opis technologii.

Jako że jest to jedna z najtańszych płyt dla graczy w ofercie firmy ASUS, nie powinniśmy spodziewać się bogatego wyposażenia. Można powiedzieć nawet, że jest bardzo skromne – składają się na nie:

• 2 sygnałowe kable SATA
• zaślepka tylnego panelu
• instrukcja obsługi
• płyta z oprogramowaniem i sterownikami

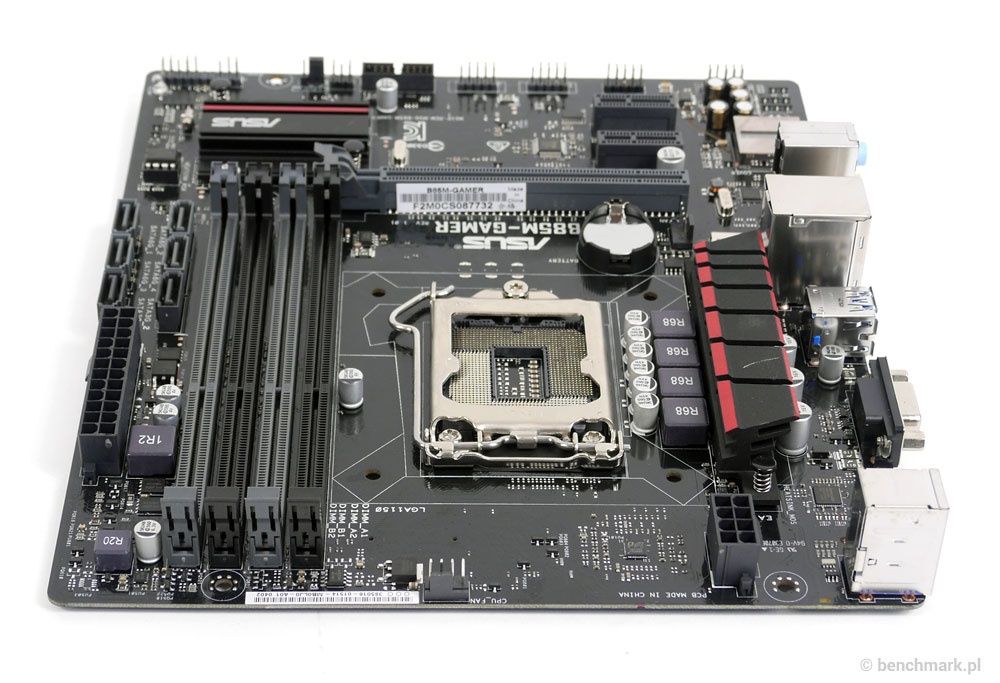

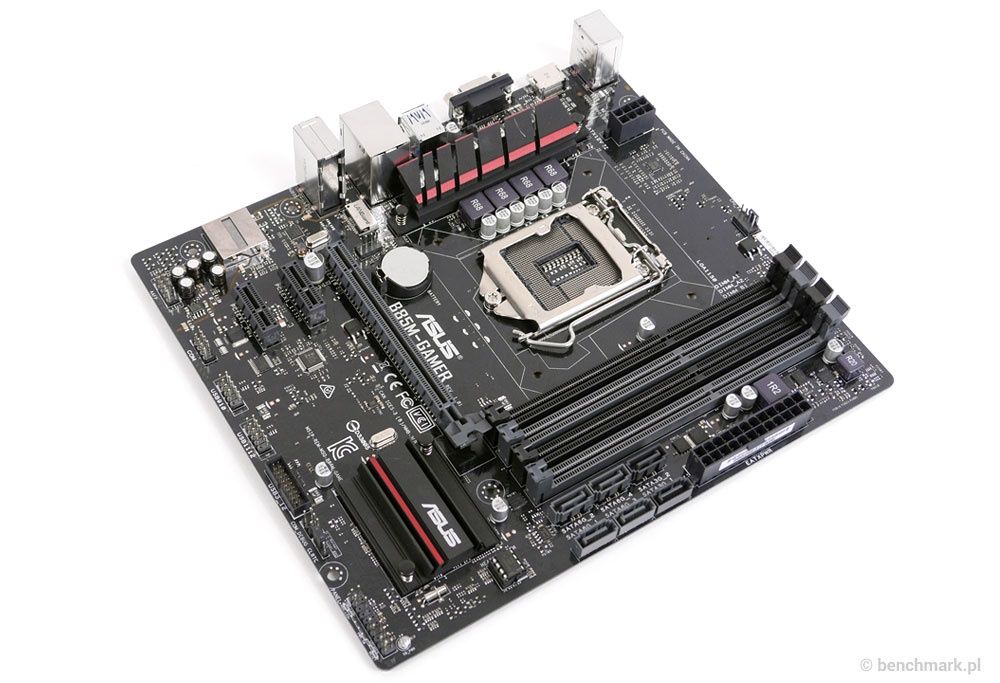

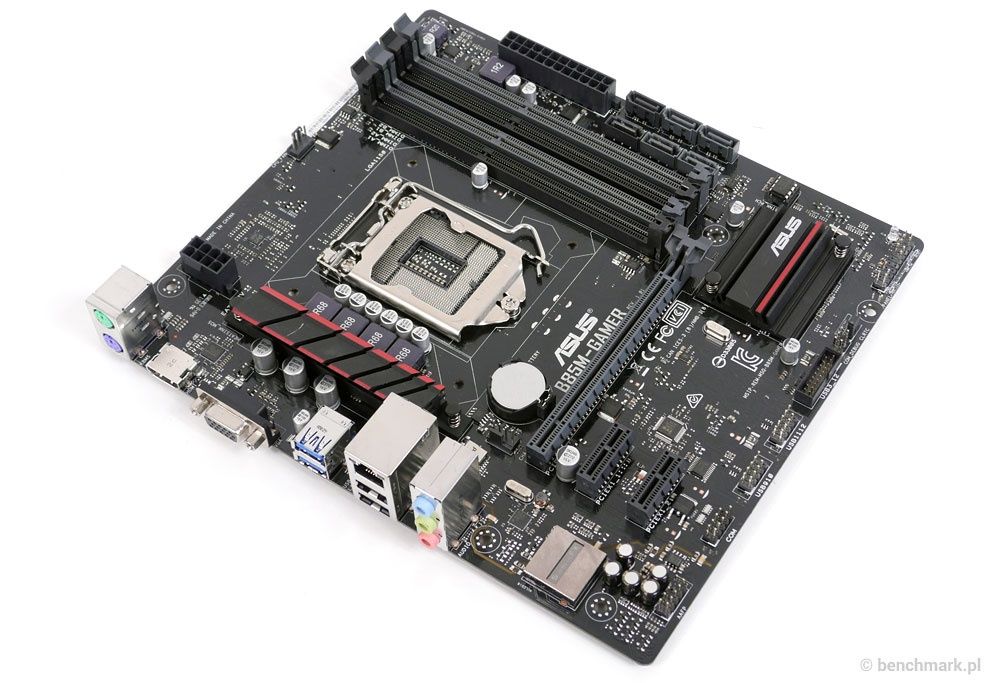

Laminat jest trochę krótszy i węższy niż standardowy mATX oraz ma błyszczącą, czarną powierzchnię, na której umieszczono szare i czarne złącza, a także czarno-czerwone radiatory.

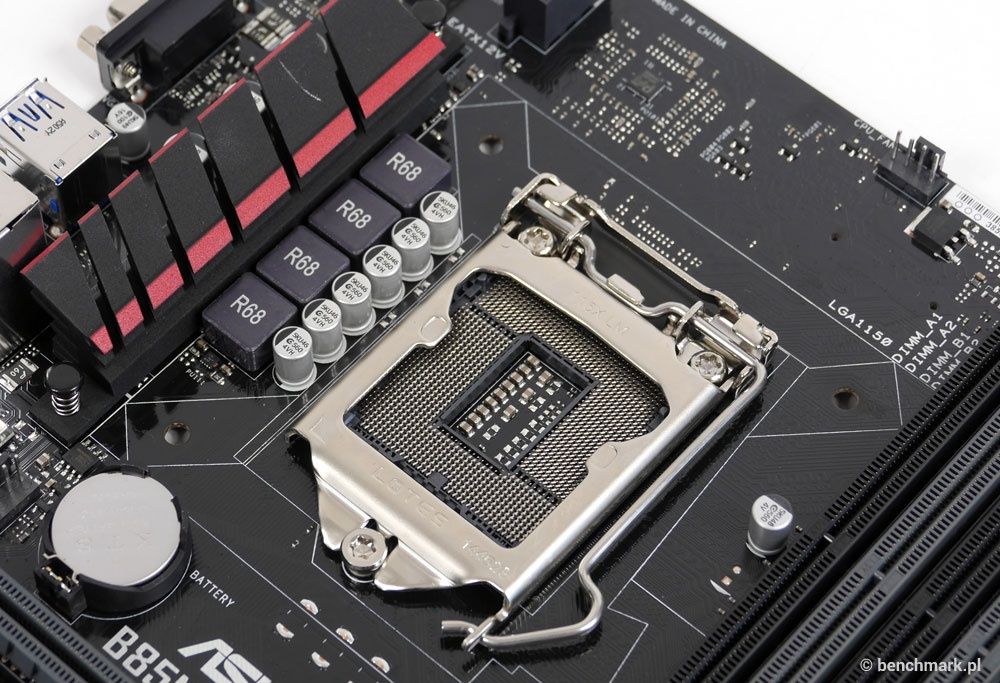

ASUS B85M-Gamer obsługuje procesory Intel Haswell i Haswell Refresh – z uwagi na zastosowany chipset, zabrakło więc wsparcia dla najnowszych modeli Broadwell. Na sekcję zasilania procesora składają się cztery fazy wraz z radiatorem - mimo, że jest on zamocowany na plastikowych kołkach, to trzyma się całkiem dobrze. Po prawej stronie mamy także gniazdo 8-pin EPS do zasilania procesora, moduł regulacji napięcia DIGI+ VRM oraz nieco niżej 4-pinowe złącze wentylatora.

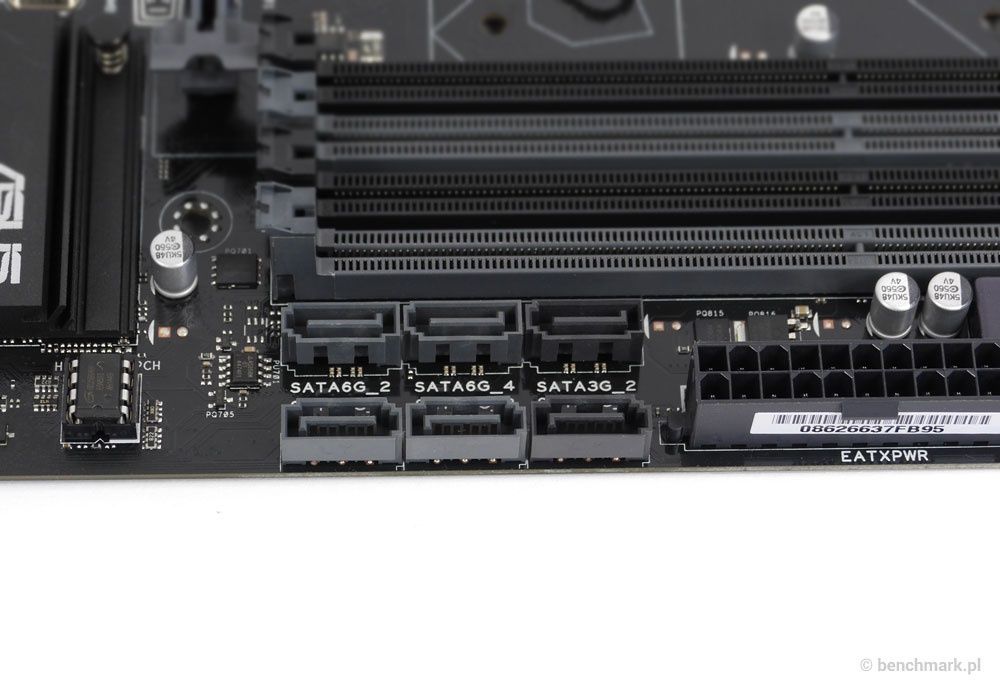

Pamięci można montować w czterech bankach DDR3 obsługujących maksymalnie 32 GB RAM-u o taktowaniu do 1600 MHz w trybie dwukanałowym. Poniżej slotów na pamięci RAM znajdują się złącza SATA: cztery w wersji 6 Gb/s i dwa w wolniejszej wersji 3 Gb/s. Poza tym jest jeszcze złącze ATX 24-pin do zasilania płyty głównej.

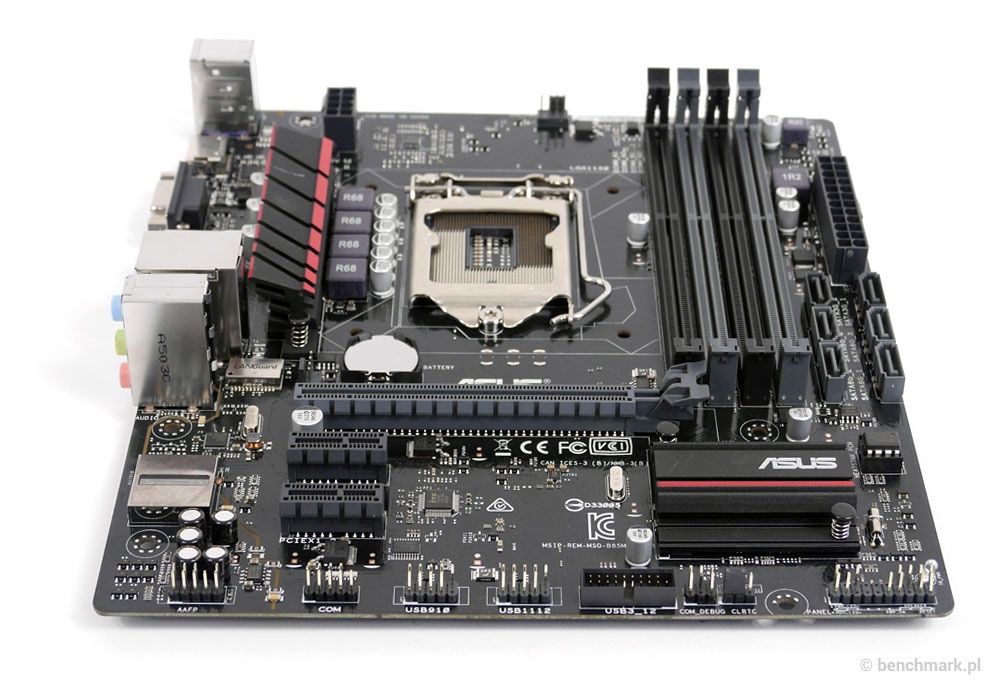

Karty rozszerzeń montować można w trzech slotach PCI-Express: dwóch 2.0 x1 i jednym 3.0 x16. Na prawo od większego slotu znajduje się drugie i ostatnie (!) złącze 4-pin dla wentylatora, bateria podtrzymująca dane w BIOSie oraz oznaczenie płyty wraz z rewizją – w tym przypadku 1.01.

Poniżej umieszczono radiator, pod którym schował się chipset B85, a jeszcze niżej podstawkę z kością BIOS, dzięki której można ją wyjąć i wymienić w razie awarii.

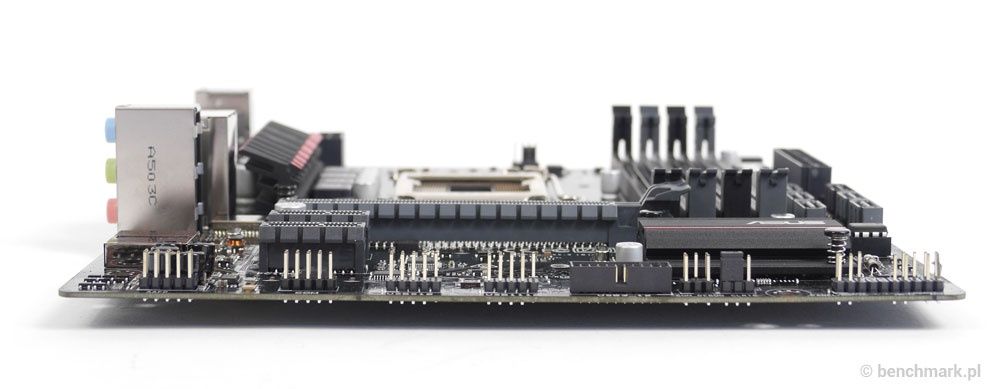

Na lewej krawędzi laminatu znajdziemy złącze audio, COM, złącza do wyprowadzenia USB na przód obudowy: cztery USB 2.0 i dwa w wersji 3.0 oraz zworkę Clear RTC RAM czyszczącą zawartość BIOS-u. W samym rogu producent umieścił wyjścia do front panelu na obudowie wraz z diodą LED Standby Power.

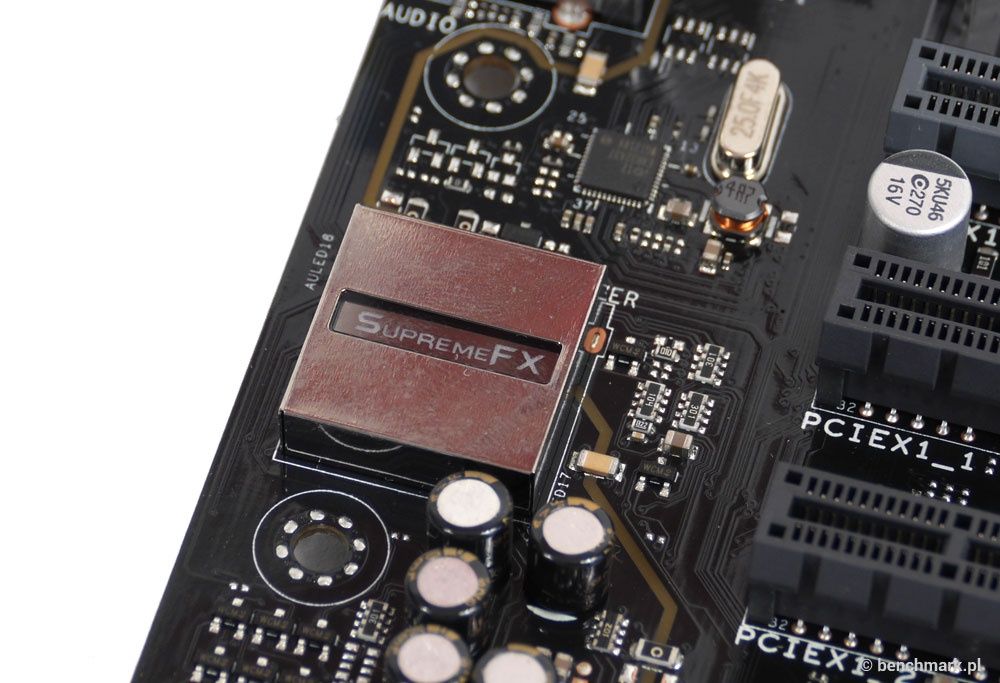

Ośmiokanałowy układ dźwiękowy SupremeFX znalazł się tradycyjnie u góry po lewej stronie laminatu. Składa się na niego: wzmacniacz słuchawkowy (z obsługą modeli o impedancji do 300 Ω), kondensatory audio firmy ELNA oraz kodek dźwiękowy Realtek 1150 pod osłoną EMI. Całość dodatkowo odseparowano od laminatu podświetlaną na czerwono ścieżką.

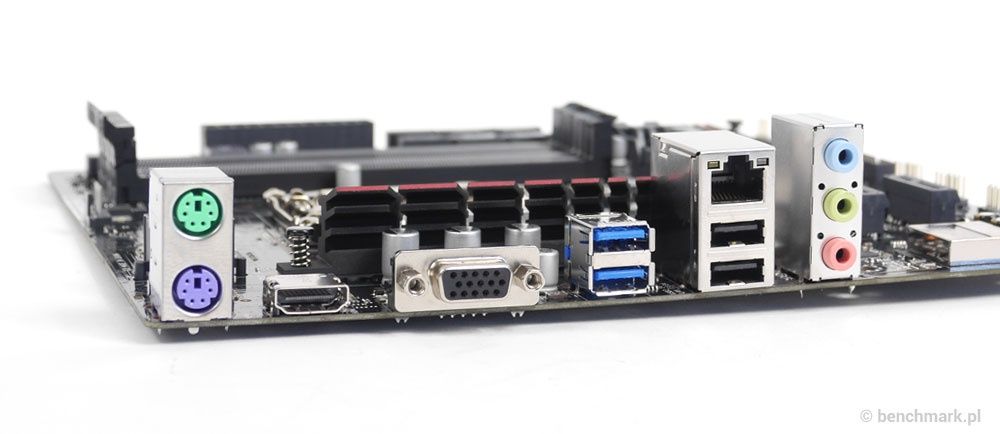

Na tylnym panelu praktycznie wszystkiego są dwie sztuki: dwa USB 3.0 i dwa USB 2.0, dwa wyjścia obrazu: HDMI oraz D-Sub oraz dwa PS/2 dla klawiatury i myszy. Szkoda, że producent nie zdecydował się na więcej portów USB i nowsze złącze DVI (już nie wspominając o DisplayPort). Poza tym znajdują się na nim także trzy złącza układu dźwiękowego oraz złącze RJ-45 z autorskim zabezpieczeniem przed przepięciami - LANGuard.

Na kolejnych stronach przyjrzymy się oprogramowaniu płyty głównej, a także skontrolujemy jej wydajność i pobór mocy.

• System operacyjny: Windows 7 Ultimate 64-bit SP1
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

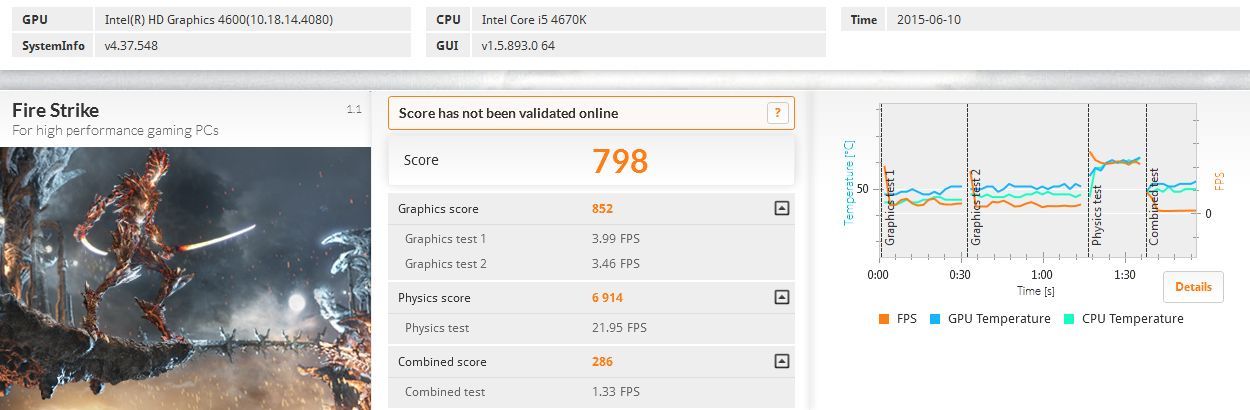

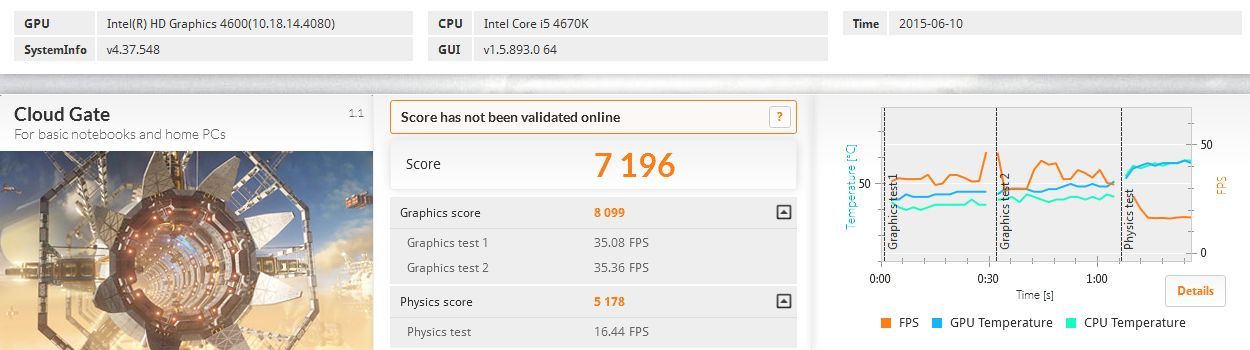

W testach wydajnościowych wykorzystujemy najnowszą wersję programu 3DMark – wyników nie można porównywać z rezultatami, które zostały uzyskane w starszych testach płyt głównych. Pomiary przeprowadziliśmy przy użyciu układu graficznego HD 4600 zintegrowanego z procesorem.

Nie odnotowaliśmy żadnych problemów z wpływem płyty głównej na wydajność platformy testowej – jest ona porównywalna z innymi modelami pod LGA 1150.

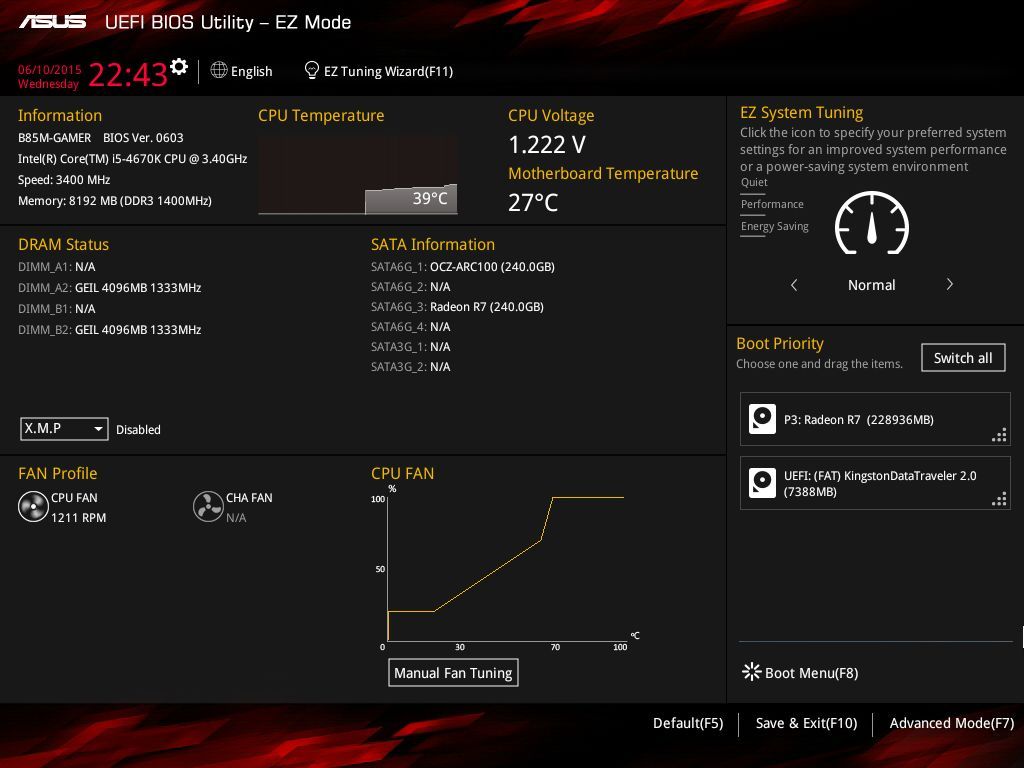

Płyta działa pod obsługą dobrze nam znanego UEFI BIOS, który może działać w trybie prostym (EZ Mode) i zaawansowanym (Advanced Mode). Dostępnych opcji jest dużo i zostały one uszeregowane w intuicyjny sposób. Udostępniono też funkcję do sterowania obrotami wentylatorów (Q-Fan Tuning).

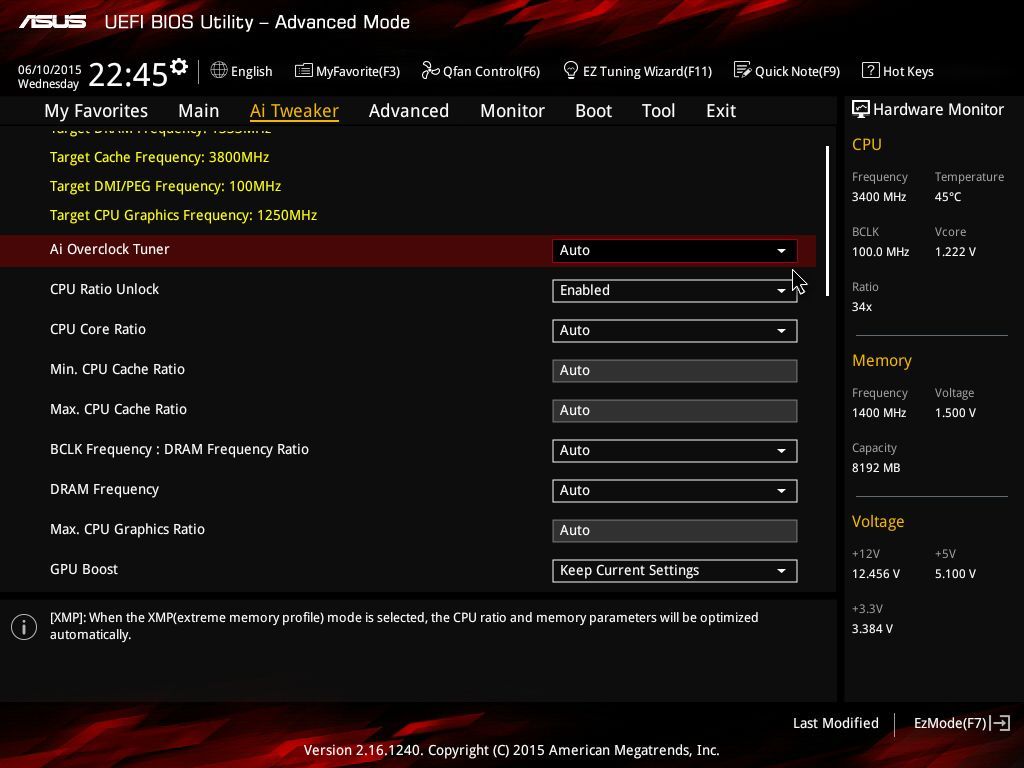

Wprawdzie płyta bazuje na chipsecie Intel B85, który teoretycznie nie daje możliwości podkręcania podzespołów, ale producent obszedł to ograniczenie i umożliwił przyspieszanie procesora – w trybie manualnym odbywa się to poprzez zmianę maksymalnego mnożnika dla technologii Turbo Boost 2.0. Nie ma jednak możliwości zmiany zegara magistrali BCLK.

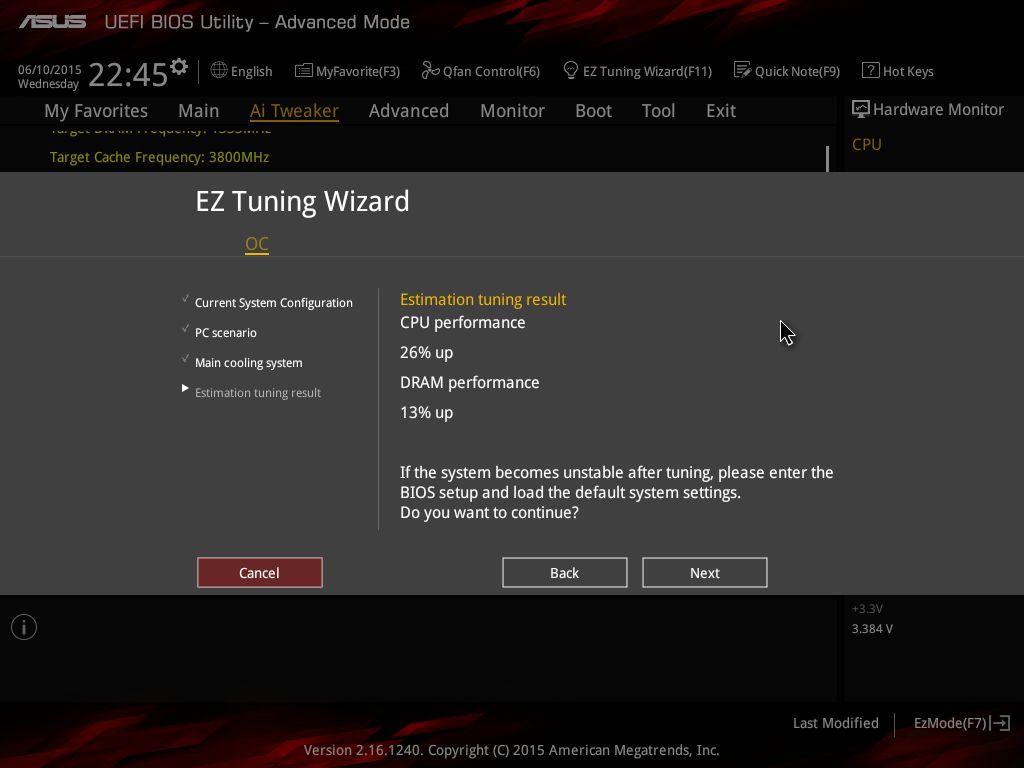

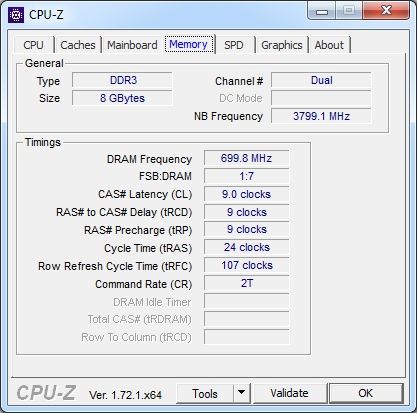

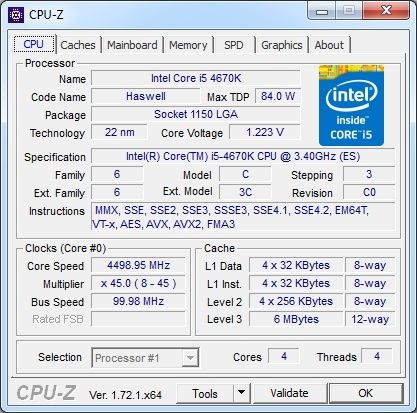

Oprócz tego udostępniono funkcję EZ Tuning Wizard, która automatycznie zajmuje się przyspieszaniem komputera w zależności od wybranego scenariusza użytkowania i zastosowanego chłodzenia. W naszym przypadku procesor Core i5-4670K został przyspieszony do 4500 MHz (45x 100 MHz), a pamięć RAM do 1400 MHz.

W poborze mocy też nie odnotowaliśmy żadnych niespodzianek. W mniej wymagających trybach komputer pobierał około 30 W mocy, przy uruchomionej grze było to prawie 58 W, natomiast przy mocniejszym obciążeniu procesora 79 W. Warto jednak pamiętać, że pomiary dotyczą platformy ze zintegrowaną grafiką (w przypadku zastosowania zewnętrznej karty wskazania byłyby odpowiednio wyższe).

ASUS B85M-Gamer jest jedną z najtańszych płyt głównych dedykowanych graczom, więc też w zasadzie oferuje tylko podstawową funkcjonalność (co poniekąd jest też spowodowane zastosowanym chipsetem). Płyta obsługuje jedynie procesory Intel Haswell i Haswell Refresh (zabrakło wsparcia dla najnowszych układów Broadwell), aczkolwiek w przypadku odblokowanych modeli możliwe jest podkręcanie – zarówno w trybie manualnym, jak i automatycznym dla mniej doświadczonych użytkowników.

Zabrakło też wsparcia dla tworzenia konfiguracji z kilkoma kartami graficznymi oraz obsługi wydajnych dysków z interfejsem SATA Express czy M.2. Na tylnym panelu wyprowadzono dosyć skromny zestaw złączy. Za to na pochwałę zasługuje dobrej jakości układ dźwiękowy SupremeFX, a także zabezpieczenie złączy przed wyładowaniami ESD (w przypadku karty sieciowej zastosowano nawet specjalny system LANGuard).

Widać zatem, że producent starał się jak najbardziej obniżyć cenę płyty głównej – ta wynosi około 350 złotych, a więc rzeczywiście bardzo mało, jak na konstrukcję dedykowaną graczom. Można jednak odnieść wrażenie, że cięcia poszły trochę za daleko i funkcjonalność płyty została ograniczona zbyt mocno w stosunku do docelowej grupy odbiorców.

Warto zauważyć, że "zwykłe" modele mogą oferować lepszą funkcjonalność w podobnej cenie – tyle tylko, że nie będą miały „magicznego” dopisku Gamer czy Gaming.

Ocena końcowa:

• możliwość podkręcania odblokowanych procesorów (tylko mnożnikiem)
• układ dźwiękowy SupremeFX
• dopracowany i funkcjonalny UEFI BIOS

• brak gniazd SATA Express i M.2
• tylko dwa złącza dla wentylatorów
