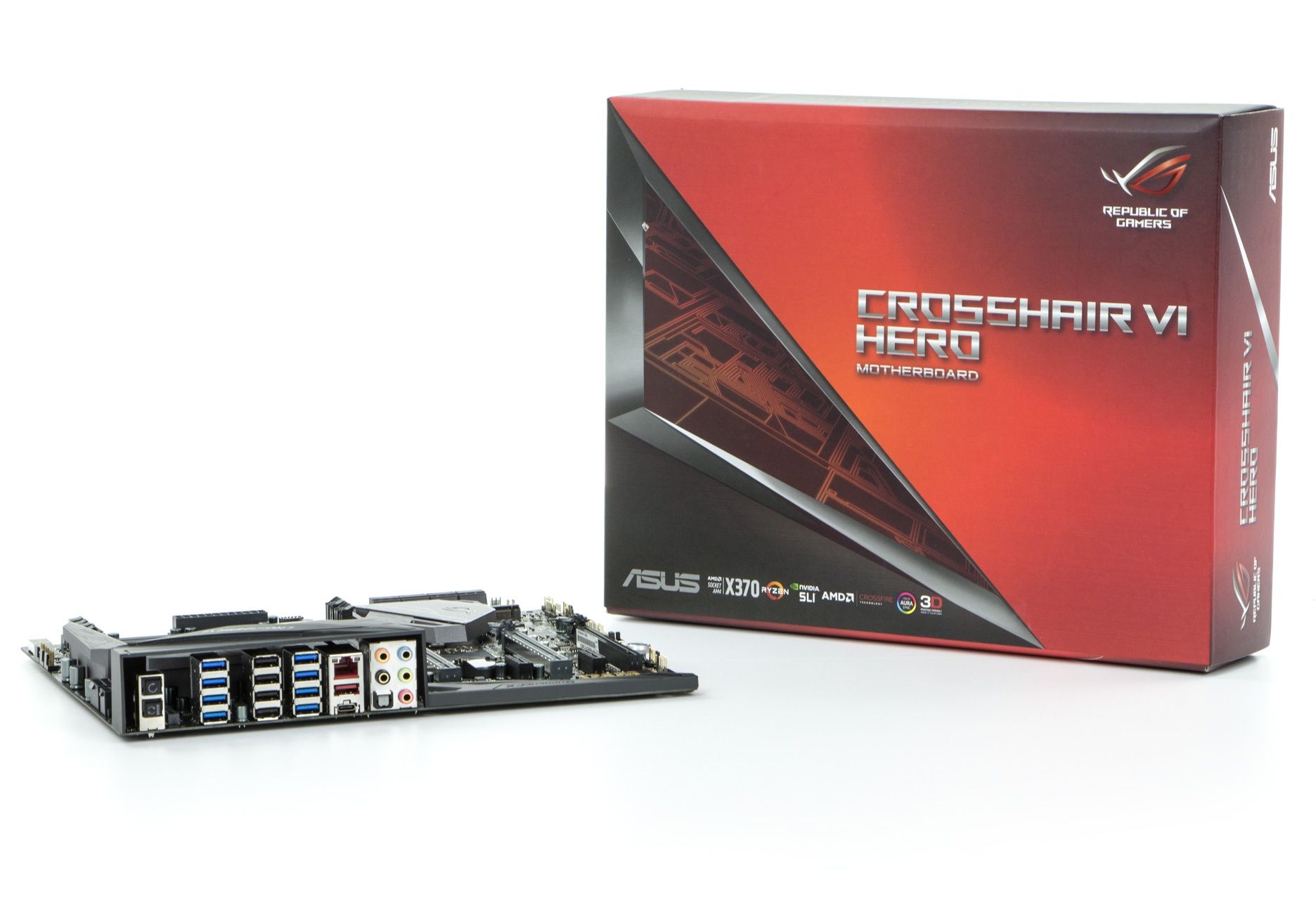

ASUS Crosshair VI Hero - solidny ROG dla Ryzena

Szukasz konkretnej płytki z podstawką AM4 i możesz wyłożyć na nią trochę gotówki? Zobacz nowego HERO firmy ASUS.

Marcin Jaskólski

10 czerwca 2017, 07:41

AM4 na celowniku

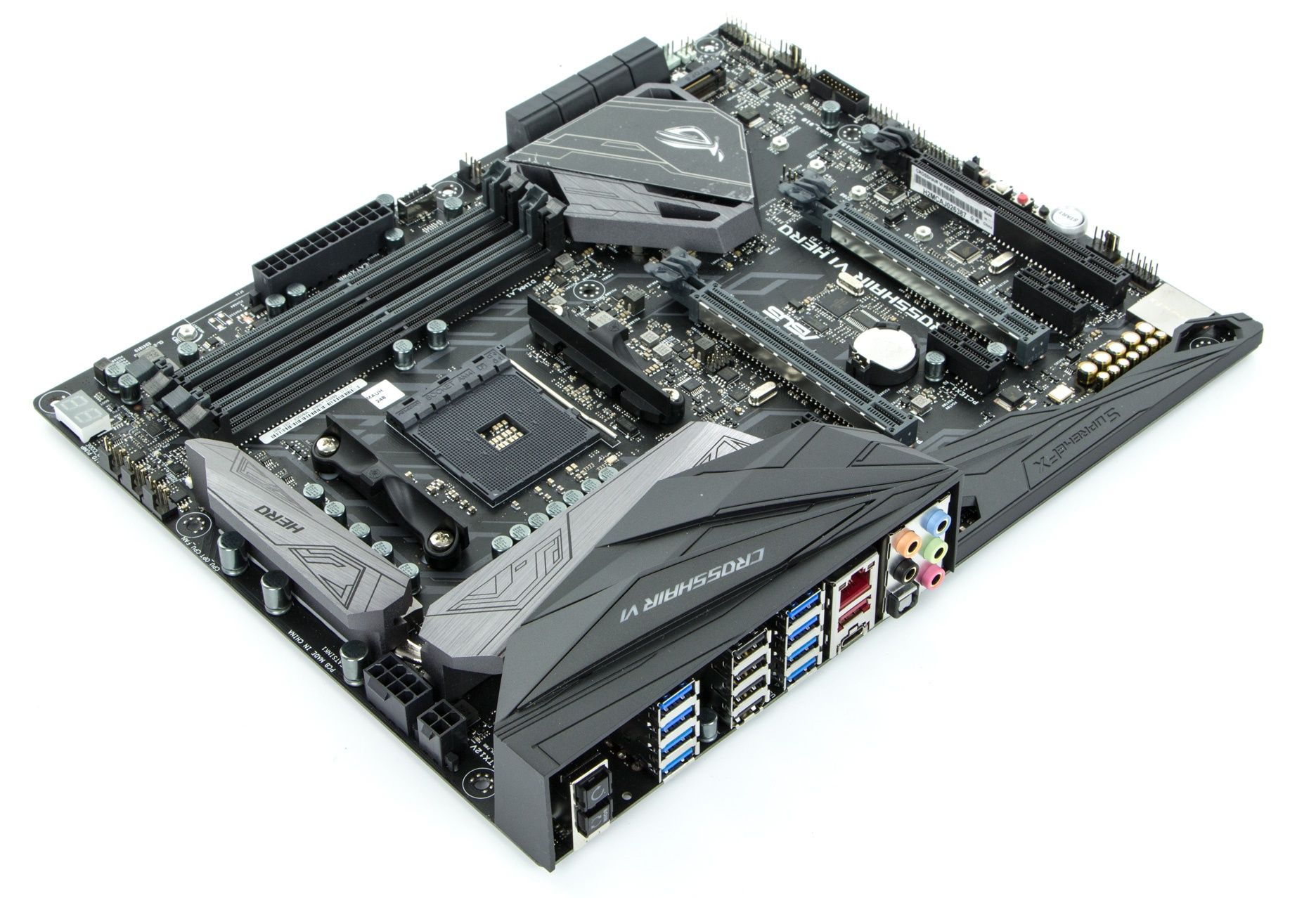

Masz do dyspozycji nieco powyżej 1000 zł i szukasz solidnej płyty z podstawką AM4? ASUS ROG Crosshair VI HERO zadowoli z pewnością nawet wymagających użytkowników, więc warto przyjrzeć jej się bliżej.

ASUS ROG Crosshair VI HERO - dlaczego warto zwrócić na nią uwagę?

topowy układ logiki AMD X370
mnóstwo portów USB na tylnym panelu (włączając w to USB 3.1 Gen typu A i C)
możliwość wyprowadzenia portu USB 3.1 na przód obudowy
dobre możliwości OC
znakomite audio ROG SupremeFX
dwa gniazdka M.2 - jedne do nośników SSD, a drugie do modułu Wi-Fi
osiem portów SATA III

ASUS ROG Crosshair VI HERO - specyfikacja

Podstawka CPU	AMD AM4
Chipset	AMD X370
Technologie multi-GPU	2-way CFX i SLI
Możliwość wykorzystania zintegrowanej grafiki	Nie
Sloty RAM	4 x DDR4 (Dual Channel)
Maks. Taktowanie RAM	3200 MHz (OC)
Maks. Ilość RAM	64 GB
Sloty PCIe x16	3 (dwa 3.0 x16 i jeden 2.0 x4)
Sloty PCIe x4	Brak
Sloty PCIe x1	3 (2.0 x1)
mini PCIe	Brak
Gniazda wentylatorów	6 (2x CPU, 2x pompka, 3x obudowa)
Porty SATA/SATA Express	8x SATA III 6 Gb/s
Sloty M.2	1x M.2 32 Gb/s (+ slot M.2 Wi-Fi)
Sloty U.2	Brak
Wi-Fi / Bluetooth	Brak (slot M.2 na kartę Wi-Fi)
LAN	1 (Intel I211-AT)
USB 2.0 (tylny panel)	6 (4)
USB 3.0 (tylny panel)	10 (8)
USB 3.1 (tylny panel)	3 (2)
Gniazda zasilania	1x 24-pin + 1x 8-pin + 1x 4-pin
Audio	ROG SupremeFX (DAC ESS ES9023P)
Dodatkowe technologie	ROG RAMCache II, Safe Slot, Anti-surge LANGuard, ROG GameFirst IV
Format	ATX (30,5 x 23,0 cm)

Producent zdecydował się przeznaczyć drugie gniazdko M.2 na slot kart Wi-Fi. Istnieje również wersja płyty już z wbudowanym modułem (model Crosshair VI HERO Wi-Fi AC).

Pomimo, że maksymalne taktowanie RAM określono na 3200 MHz, to w UEFI BIOS znajdziemy profil podkręcający RAM do 3600 MHz. W najbliższej przyszłości zmieni się to, gdy tylko pojawi się aktualizacja AGESA.

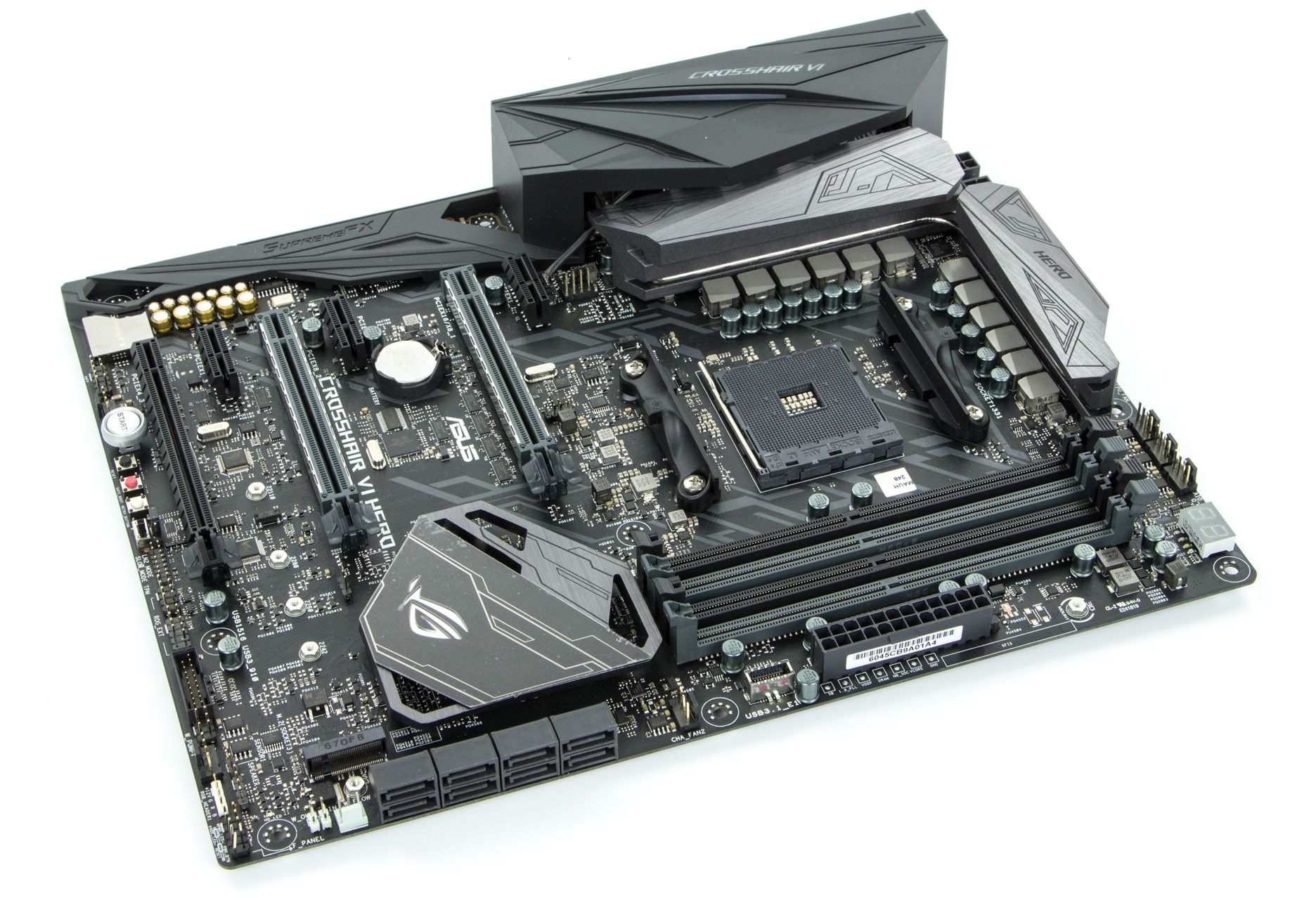

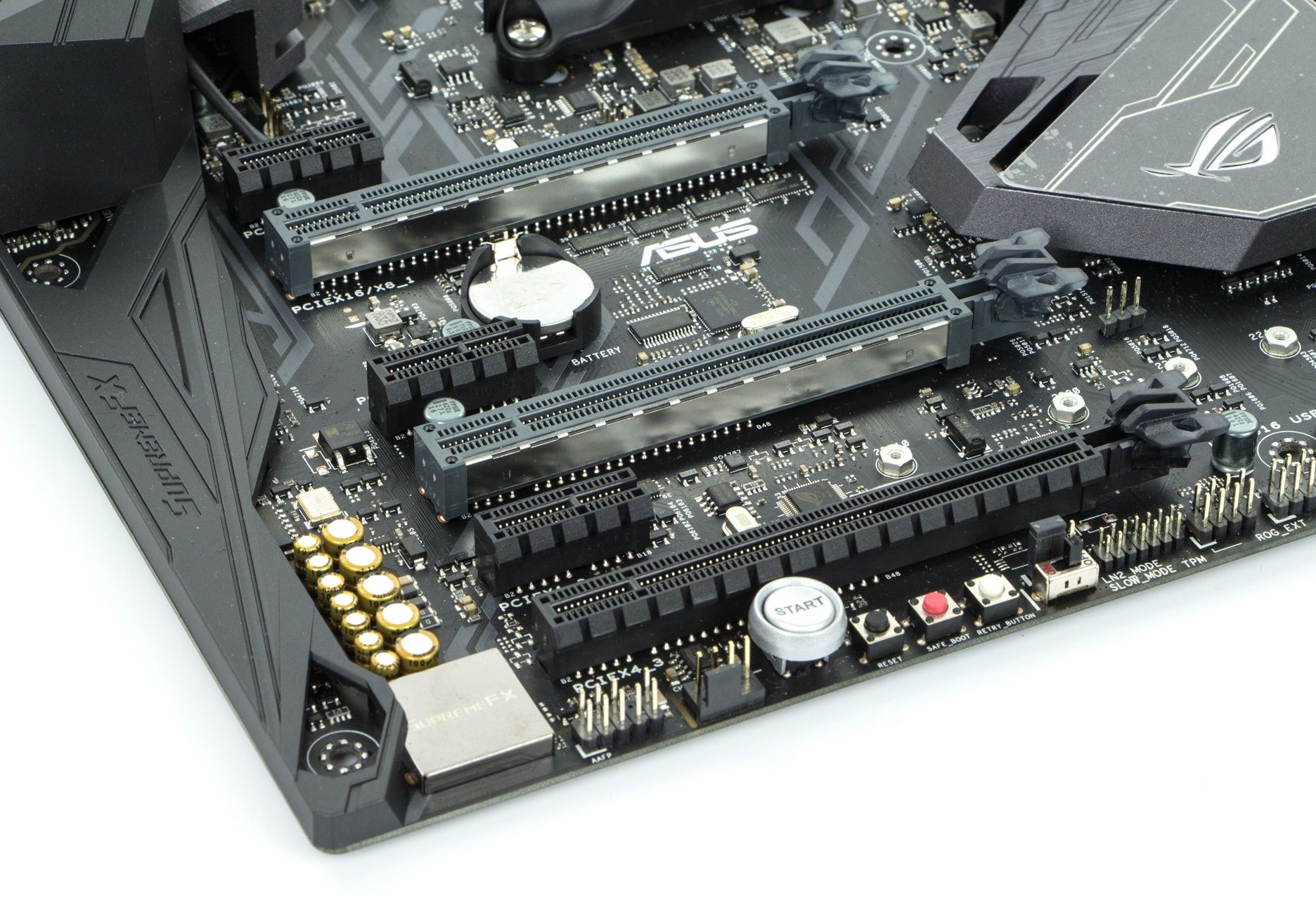

Crosshair VI HERO może pochwalić się trzema slotami PCIe x16, z czego dwa wzmocnione działają z pełną przepustowością (lub 2 x 8), a trzeci z maksymalną prędkością x4 (2.0). Udało się tu zmieścić również trzy sloty PCIe x1.

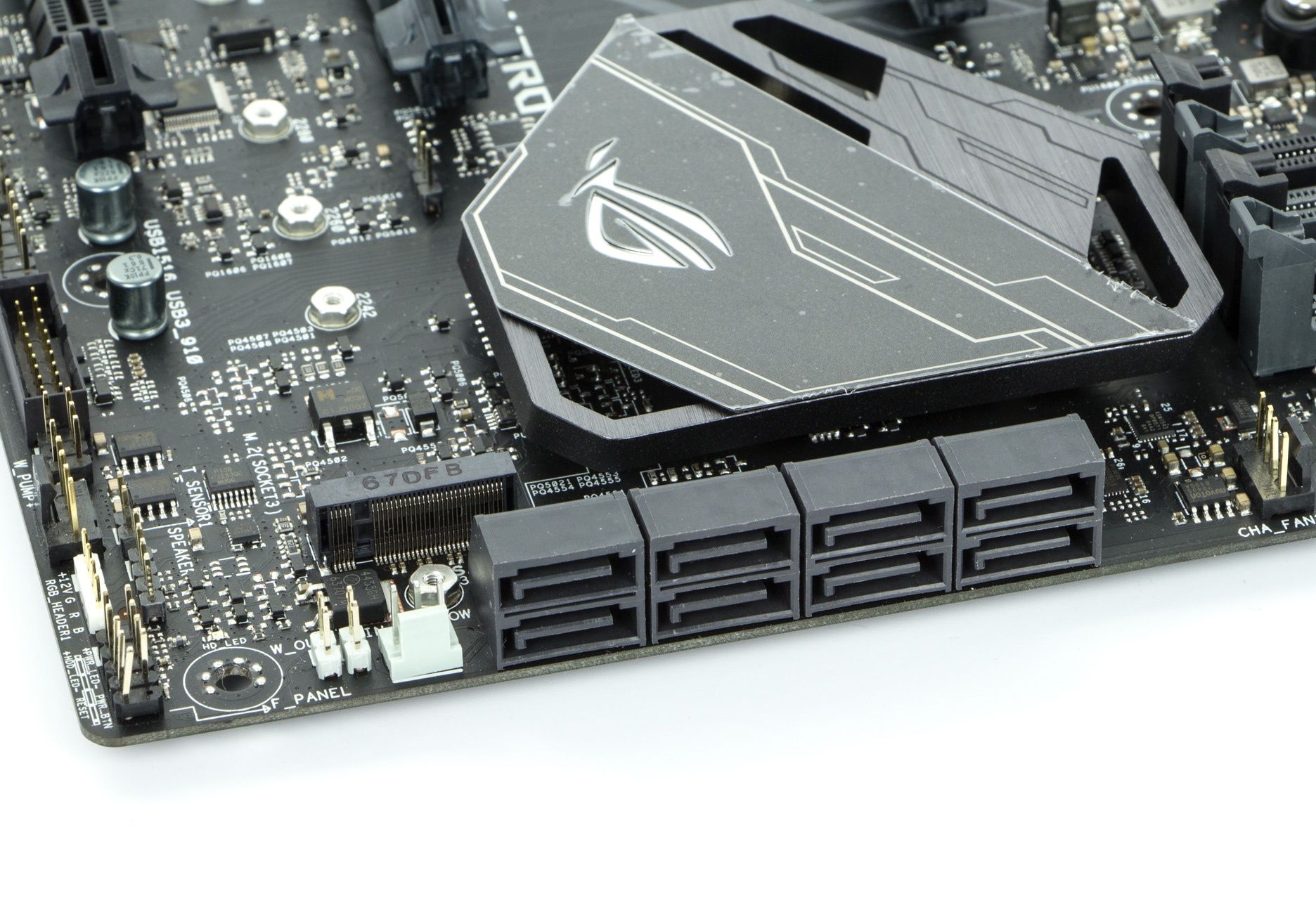

Osiem portow SATA III powinno wystarczyć każdemu. Nie zdecydowano się tu na SATA Express, które zresztą jak do tej pory jest całkowicie bezużyteczne. Pod radiatorem układu logiki umieszczono gniazdko M.2, które obsługuje zarówno nośniki PCIe, jak i SATA. Gdy na płycie zainstalujemy procesory Athlon lub APU (z zewnętrzną kartą graficzną), gniazdko M.2 będzie dzialać tylko w trybie SATA.

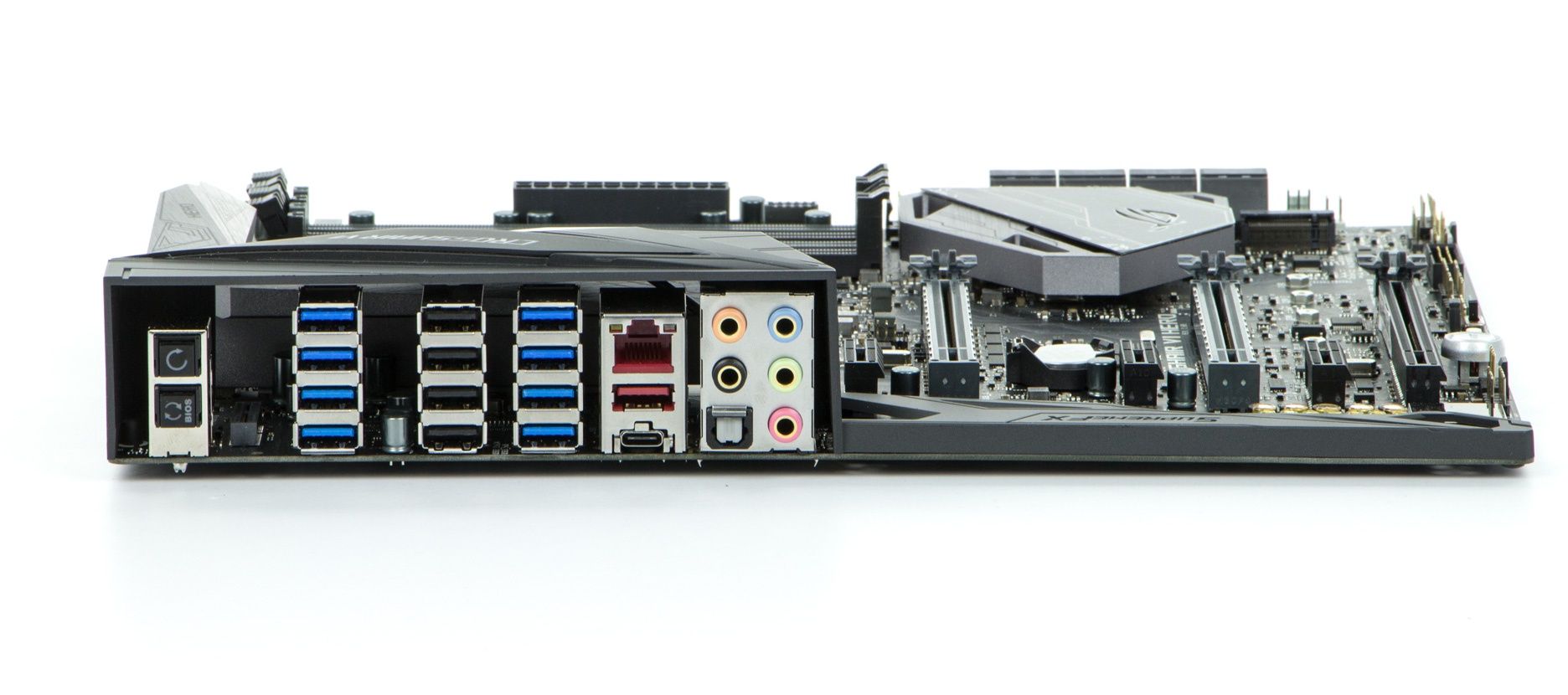

Na tylnym panelu - na wypasie. Imponować może zwłaszcza liczba portów USB - na tylnym panelu znajdziemy ich w sumie 14 - cztery USB 2.0 (czarne), osiem USB 3.0/3.1 Gen1 i dwa USB 3.1 (czerwone typu A i typu C). Dodatkowo są tu dwa przyciski (do resetowania ustawień UEFI BIOS oraz flashowania), port LAN, pięć pozłacanych portów mini-jack i optyczne wyjście S/PDIF do obsługi audio. Tak, dobrze widzicie - nie ma tu wyjścia obrazu zintegrowanej grafiki. Ale - pomiędzy przyciskami, a portami USB 3.0 znajduje się slot M.2 do montażu karty Wi-Fi.

Na kolejnych stronach przyjrzymy się UEFI BIOS i opcjom podkręcania oraz sprawdzimy pobór energii komputera opartego na tej płycie.

Platforma testowa

[kontrolka produkt=amd-ryzen-7-1800x typ=top10new tytul="AMD Ryzen 7 1800X" opis="AMD Ryzen 7 1800X to topowy przedstawiciel procesorów Summit Ridge, który świetnie sprawdzi się w półprofesjonalnych zastosowaniach. Producent udostępnił 8 rdzeni/16 wątków o taktowaniu 3,6/4,0 GHz, a ponadto może ono jeszcze wzrosnąć dzięki technologii XFR. Oprócz tego udostępniono 4 MB pamięci podręcznej L2, 16 MB pamięci podręcznej L3 i 2-kanałowy kontroler pamięci DDR4-2666."]

[kontrolka produkt=asus-rog-crosshair-vi-hero typ=top10new tytul="ASUS ROG Crosshair VI Hero" opis="Asus ROG Crosshair VI Hero to jedna z najlepszych płyt pod nowe procesory AMD – docenią ją nie tylko wymagający gracze, ale też entuzjaści i overclockerzy. Producent przewidział podstawkę AM4, cztery banki pamięci DDR4-3200, a także wydajną sekcję zasilania z solidnym chłodzeniem. Ponadto udostępniono możliwość połączenia dwóch kart graficznych GeForce lub Radeon, a dla dysków przeznaczono osiem gniazd SATA 6 Gb/s i jedno M.2 32 Gb/s. "]

[kontrolka produkt=asus-radeon-rx-480-strix-oc typ=top10new tytul="ASUS Radeon RX 480 STRIX OC " opis="ASUS Radeon RX 480 STRIX OC to niereferencyjna wersja karty graficznej AMD Radeon RX 480, w której zastosowano autorskie chłodzenie DirectCU III – oferuje ono lepszą wydajność i niższy poziom generowanego hałasu (w spoczynku działa w trybie półpasywnym). Ponadto producent zdecydował się na lekkie podniesienie taktowania rdzenia, co przekłada się na lepsze osiągi względem modeli o standardowych zegarach."]

[kontrolka produkt=corsair-vengeance-lpx-2x-8-gb-3000-mhz typ=top10new tytul="Corsair Vengeance LPX 2x 8 GB 3000 MHz CL15" opis="Dwukanałowy zestaw pamięci Corsair Vengeance LPX, który zainteresuje entuzjastów spragnionych wydajności. Konfiguracja obejmuje dwa moduły o pojemności 8 GB – pracują one z taktowaniem 3000 MHz, opóźnieniami CL 15-17-17-35 i napięciem 1,2 V (odpowiednie ustawienia zapisano w profilu XMP 2.0). Do chłodzenia kości wykorzystano aluminiowy radiator, który nie powinien kolidować z rozbudowanymi coolerami CPU."]

[kontrolka produkt=samsung-ssd-960-evo-500-gb typ=top10new tytul="Samsung SSD 960 EVO (500 GB)" opis="Samsung SSD 960 EVO 500 GB to wydajny dysk SSD, który sprawdzi się w nowoczesnych komputerach stacjonarnych i laptopach. Producent zastosował tutaj w pełni autorską konstrukcję – kontroler Polaris wspierający protokół NVMe 1.2, pamięci TLC 3D V-NAND oraz 512 MB pamięci podręcznej LPDDR3."]

[kontrolka produkt=acer-xb280hk typ=top10new tytul="Acer XB280HKbprz Predator" opis="Acer XB280HKbprz Predator to propozycja kierowana do najbardziej wymagających graczy. Monitor ma przekątną 28 cali i rozdzielczość UltraHD 4K, a dodatkowym atutem jest krótki czas reakcji. Do dyspozycji oddano wejście DisplayPort i hub z czterema portami USB 3.0."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit OEM DVD PL" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8."]

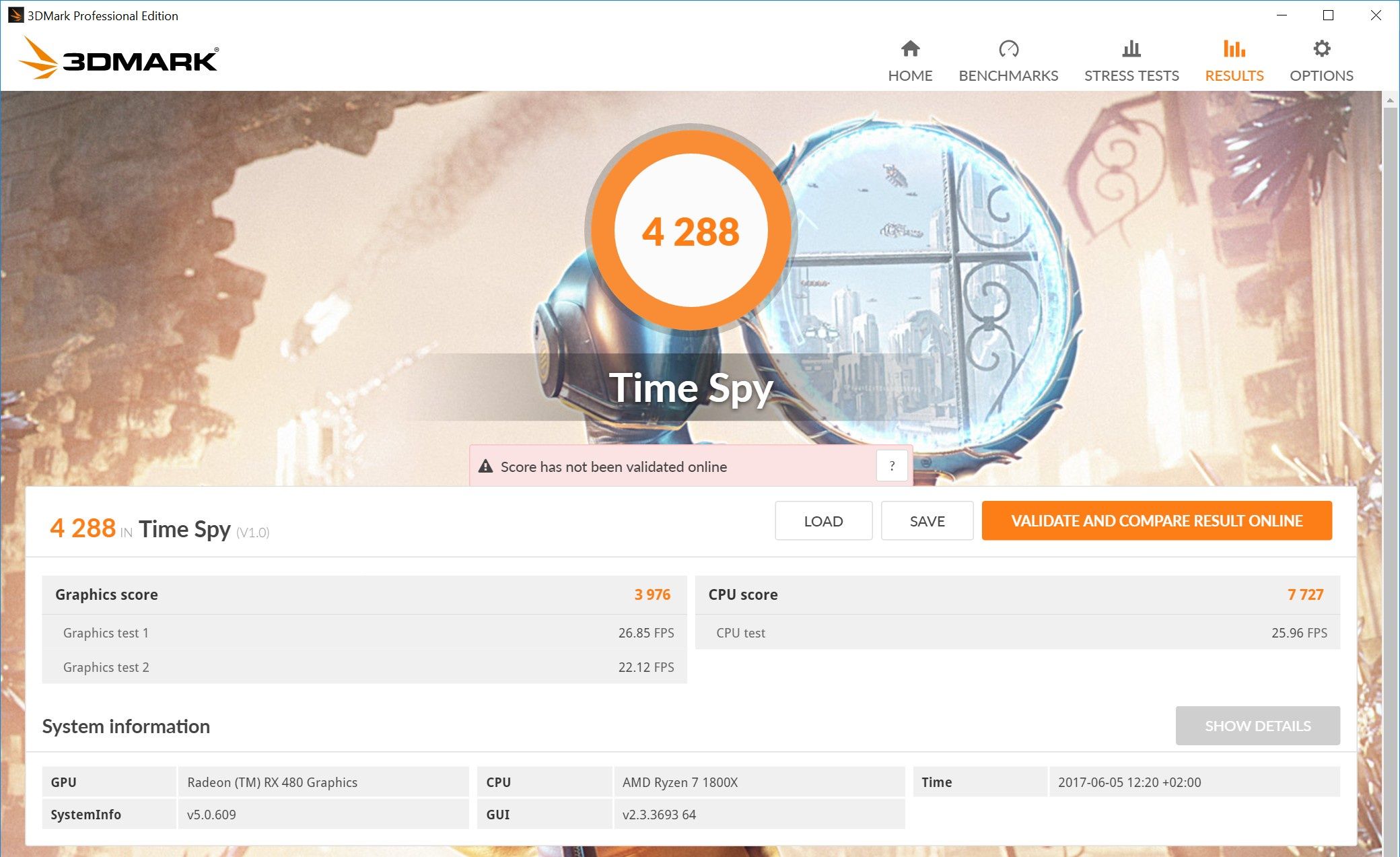

Testy wydajności w benchmarku 3DMark Time Spy

Pod względem wydajności wszystko działa sprawnie i bez żadnych wpadek. Obecnie tak dużo kontrolerów znajduje się w samym procesorze, że producenci płyt głównych naprawdę musieliby się postarać, aby coś działało źle.

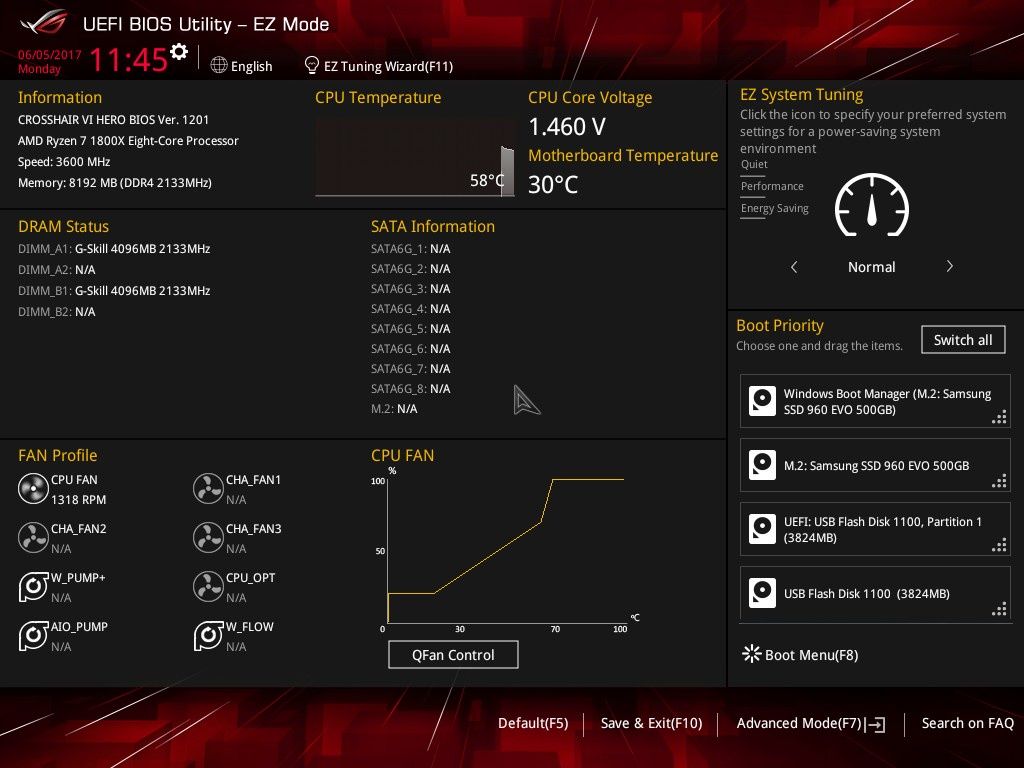

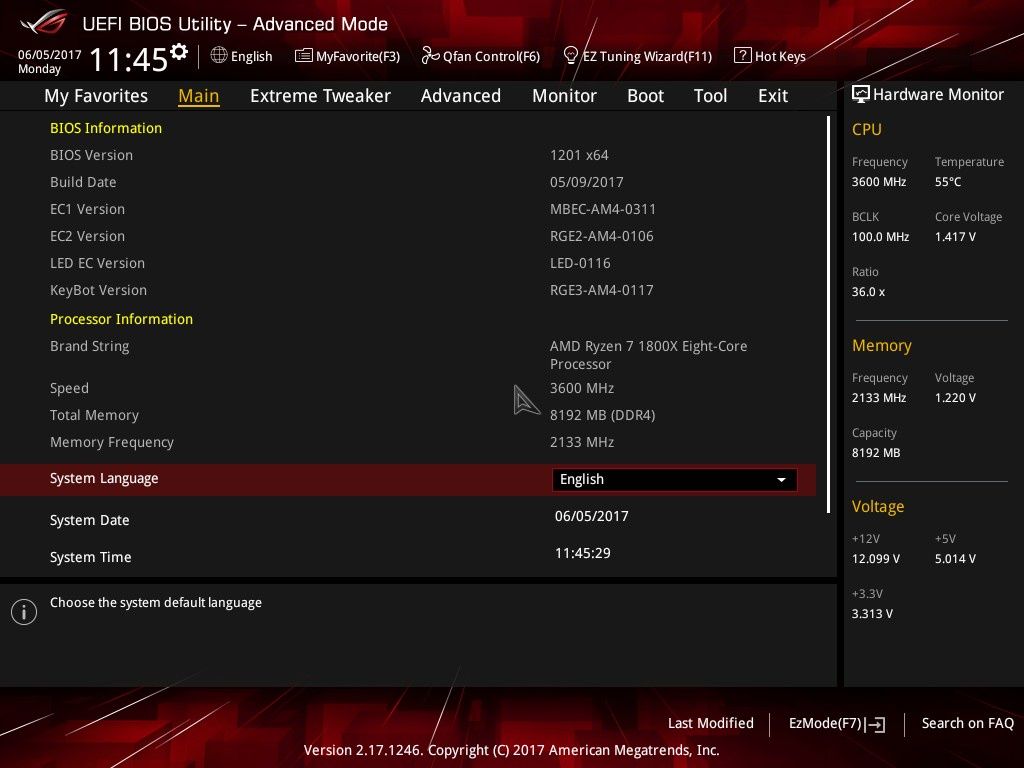

UEFI BIOS

W tej sekcji zwykle pozostaje nam powtórzyć, że pozostali producenci mogą uczyć się od ASUSa jak UEFI BIOS powinien wyglądać i działać. Brak większych zmian, jedynie drobne usprawnienia - ale absolutnie nie ma do czego się przyczepić.

Podkręcanie (OC)

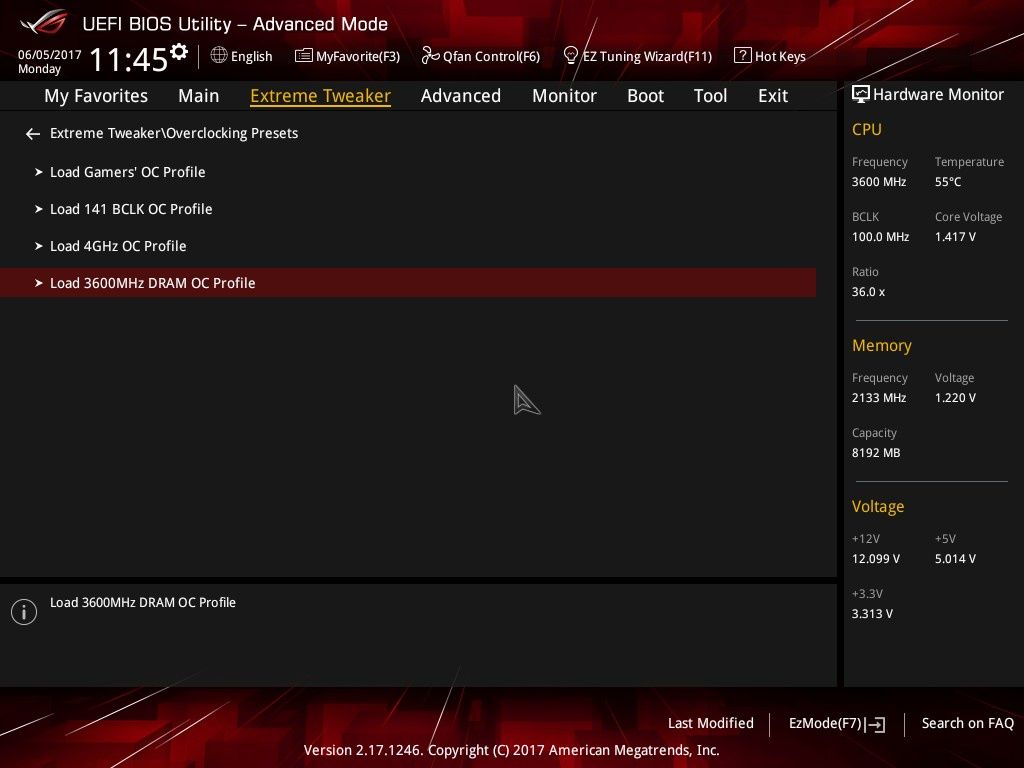

Można podkręcać ręcznie, jak i automatycznie - z wykorzystaniem profili. Na pierwszy ogień leci "Gamers OC Profile".

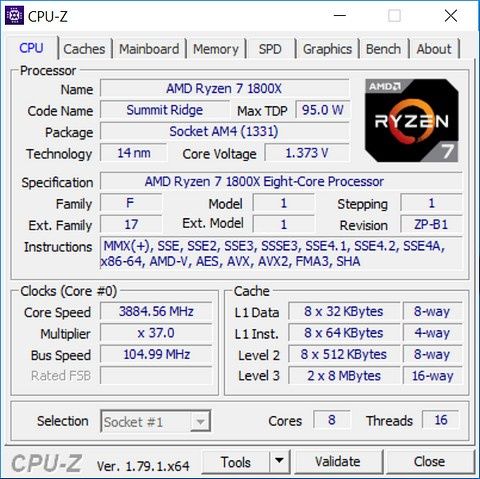

Wszystko śmiga. Pora na "4 GHz OC Profile".

Działa, chociaż warto tu nieco popracować nad obniżeniem napięcia. Profil "141 BCLK OC" niestety się wykrzaczał, chociaż ręcznie bez problemu udało się przeskoczyć tę wartość.

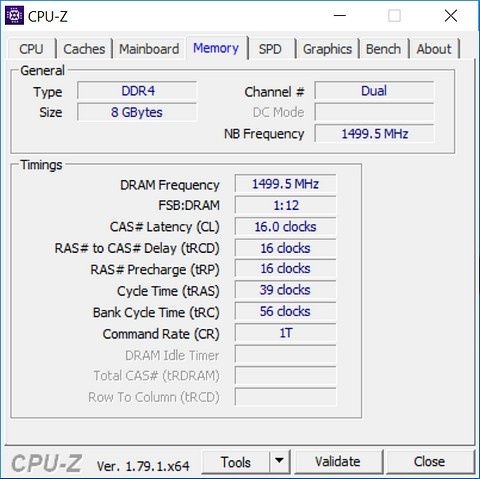

Jest tu również profil RAM 3600 MHz (przypomnijmy, przy AGESA 1.0.0.4a!). Dotychczas wykorzystany przez nas zestaw RAM 3000 MHz udało się na uruchomić na różnych platformach Ryzen z maksymalnym taktowaniem 2666 MHz. Oczywiście nie ma tu co marzyć o 3600 MHz, ale szybka modyfikacja profilu i... Można? Brawo ASUS!

Pobór energii

Pobór energii platformy z kartą ASUS STRIX Radeon RX 480 - [W]

Nowe procesory AMD nie straszą już poborem mocy, chociaż oczywiście po podkręceniu może się on znacząco zwiększyć.

To jest dobre! I trochę drogie.

ASUS ROG Crosshair VI HERO to jedna z tych płyt, do których trudno się przyczepić - nawet jeśli się tego chce. Bardzo dobre wyposażenie, świetne możliwości i cieszący oko design robią swoje. Gdyby cena była nieco niższa, z pewnością mielibyśmy super produkt.

Mamy tu podzespoły dobrej jakości, szybkie gniazdko M.2 (i drugie do modułu Wi-Fi), mnóstwo portów USB (w tym oczywiście 3.1 typu A i C), dobre audio, wsparcie dla SLI i CFX... no i podświetlenie Aura Sync LED.

Na uwagę zasługują również możliwości OC. Oczywiście procesory Ryzen w warunkach domowych zwykle podkręcimy do około 4 GHz, ale producent zadbał o to, by było to jak najmniej problemowe. Mamy tu gniazdka zasilania 1x8 i 1x4-pin i solidną sekcję zasilania. W momencie testów nie było jeszcze aktualizacji AGESA do lepszej obsługi RAM, a pomimo tego płyta radziła sobie świetnie z pamięciami nie opartymi na układach Samsung B-die. Nawet jeśli nie jesteś "obcykany" w podkręcaniu, to sprawę załatwią za ciebie profile OC.

Ciekawostka: płyta jest - uwaga - przyjazna dla druku 3D. Co to znaczy? Otóż dedykowane uchwyty 3D na PCB umożliwiają montaż części z drukarki 3D. Hm. Przykładowe projekty 3D można pobrać ze strony producenta.

ASUS ROG Crosshair VI HERO ucieszy każdego entuzjastę, zwłaszcza takiego zainteresowanego podkręcaniem. Owszem, cena tej płytki mogłaby być nieco niższa. Tym niemniej to kawałek naprawdę solidnego sprzętu, pozbawionego większych wad. Jeśli nie chcemy samodzielnie kupować modułu Wi-Fi, to ASUS ma swojej ofercie model już w niego wyposażony (Crosshair VI HERO Wi-Fi AC).
