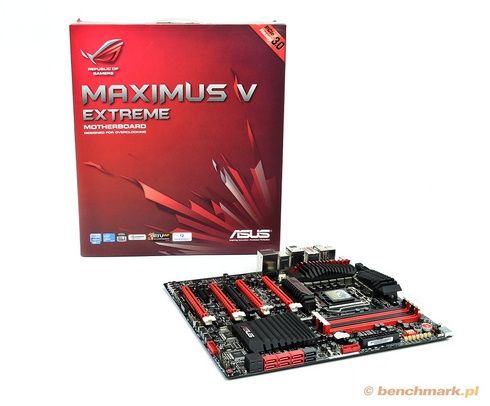

Asus Maximus V Extreme - test, cena i opinie

  Asus Maximus V Extreme Podstawka CPU LGA 1155 Chipset Intel Express Z77 Technologie multi-GPU 4-way NVIDIA SLI, AMD CrossFireX i LucidLogix Virtu MVP Możliwość wykorzystania zintegrowanej grafiki Tak Sloty RAM 4 x DDR3 (Dual Channel) Maks. taktowanie RAM 2800 MHz (OC) Maks. ilość RAM 32GB Sloty PCIe x16 5 x PCIe 3.0/2.0 (1x16, 2x8, 3x8/x16/x8 lub 4x8/x16/x8/x8) Sloty PCIe x4 1 Sloty PCIe x1 1 (mini-PCIe) Gniazda wentylatorów 4+1 (CPU) Porty SATA II (3 Gb/s) 3+1 (mini-SATA) Porty SATA III (6 Gb/s) 6 eSATA (tylny panel) brak Thunderbolt tak Gigabit LAN 1 USB 2.0 (tylny panel) 8 (4) USB 3.0 (tylny panel) 8 (4) Gniazda zasilania 24-pin + 8-pin + 4-pin + 6-pin Audio Realtek ALC898 Dodatkowe technologie Wi-Fi 802.11 a/b/g/n (dual band 2.4/5 GHz) + Bluetooth 4.0, OC Key, Subzero Sense, VGA Hotwire, punkty pomiarowe napięć, przełącznik PCIe x16 Format ATX 30,5 x 27,2 "Król overclockingu" Asusa został wyposaży w szereg opcji ułatwiających podkręcanie. Wśród nich jest: OC Key (patrz poniżej) VGA Hotwire - precyzyjne zarządzenie napięciem karty graficznej Subzero Sense - odczyt temperatur poniżej zera w przypadku wykorzystania takiego chłodziwa jak ciekły azot ROG Connect - podkręcanie za pomocą drugiego komputera podpiętego do płyty - na przykład laptopa

Obok głównego gniazda zasilania (24-pin) znajdziemy punkty pomiarowe napięć, przyciski Power i Reset oraz wyświetlacz diagnostyczny. Przełącznik Slow Mode pozwala zaś zabezpieczyć przed przegrzaniem procesora (taktowanie jest wtedy automatycznie spowalniane).Płytę wyposażono w system zarządzania energią Extreme Engine Digi+ II, na który składa się 8-fazowe zasilanie procesora, 4-fazowe zasilanie zintegrowanego układu graficznego oraz 2-fazowe zasilanie pamięci RAM. Liczba gniazd zasilania na płycie robi wrażenie: oprócz standardowego zestawu 24+8-pin otrzymujemy jeszcze dodatkowo port 4-pin oraz 6-pin. W tym modelu producent pozostawił dla dyspozycji użytkownika aż pięć slotów PCI Express x16 (standard 3.0 tylko przy wykorzystaniu procesorów Ivy Bridge). Wśród tego zatrzęsienia portów PCIe x16 znajdziemy tylko jeden dodatkowy slot PCI Express x4.Dzięki możliwościom chipsetu Z77 oraz dodatkowemu kontrolerowi ASMedia, mamy też 4 porty USB 3.0 na tylnym panelu oraz dwa wyjścia pinowe na PCB, które pozwalają na wyprowadzenie 4 dodatkowych portów USB 3.0 z tyłu komputera, albo na przedni panel. Obok portów SATA znajduje się czujnik Subzero Sense - ten pozwala na mierzenie temperatur poniżej zera.Sześć czerwonych portów SATA pracuje w standardzie III (6 Gb/s) - dwa z nich obsługiwane są przez układ logiki Z77, a cztery kolejne przez kontrolery ASMedia. Dwa czarne porty SATA pracują w standardzie II (3 Gb/s). Co się stało z pozostałymi dwoma portami SATA II? Jeden został wykorzystany do złącza mini-SATA (przy portach na tylnym panelu), a kolejny wyprowadzony w innym miejscu PCB (poniżej ostatniego slotu PCIe x16).Na tylnym panelu znajdziemy port Thunderbolt - może on służyć również jako wyjście obrazu. Pozostałe wyjścia obrazu na płycie to HDMI i DisplayPort. Górny przycisk na tylnym panelu służy do resetowania ustawień CMOS, a dolny do uruchomienia ROG Connect (za jego pomocą uruchamia się również urządzenie OC Key). Znajdziemy tu także cztery porty USB 2.0 (trzy czarne i jeden biały, który wykorzystuje równocześnie urządzenia ROG Connect), jeden port LAN, cztery porty USB 3.0 (niebieskie), wejście oraz wyjście S/PDIF (optyczne), port PS/2 (do podłączenia klawiatury do obsługi menu OC Key), oraz pięć portów mini-jack do obsługi dźwięku. W zestawie z płytą znajduje się również moduł Wi-Fi/Bluetooth 4.0 podłączany do mPCIe, dwie anteny Wi-Fi, mostki SLI oraz OC Key. Urządzenie podłącza się do odpowiedniego wyjścia pinowego na płycie głównej oraz wyjścia obrazu w karcie graficznej (DVI). Po wciśnięciu przycisku ROG Connect wyświetla na ekranie monitora okno, za pomocą którego możemy w czasie rzeczywistym monitorować parametry komputera oraz je modyfikować w locie (włącznie z zasilaniem). Urządzenie ma port USB, który służy do aktualizacji firmware. Menu OC Key obsługujemy za pomocą klawiatury podłączonej do portu PS/2 na tylnym panelu, albo białego portu USB 2.0. Jest to nieoceniona i bardzo wygodna w użyciu pomoc dla overclockerów.

Testy na płycie Asus Maximus V Extreme przeprowadziliśmy w dwóch ustawieniach: XMP 2133MHz - Turbo automatycznie zwiększa się do 3,9 GHz na wszystkich rdzeniach. Taktowanie RAM 2133 MHz Standard - ustawienia domyślne (Optimised Defaults) - Turbo również automatycznie zwiększa się do 3,9 GHz na wszystkich rdzeniach - jest to zaplanowane działanie firmy Asus dla płyt z serii ROG, gdzie najważniejsza jest wydajność. Przypomnijmy, że specyfikacja Intela dla Core i7 3770K przewiduje, że Turbo dla wszystkich rdzeni wynosi 3,7GHz. Taktowanie RAM to 1333 MHz.
