ASUS Maximus VI Extreme
Są wśród nas osoby, które są szczególnie zainteresowane podkręcaniem. Sprzęt ma działać z maksymalną możliwą wydajnością i nie spoczną, dopóki procesor, karta graficzna i RAM będą działać z taktowaniem znacznie wyższym niż standardowa. Do takich zastosowań tanie płyty po prostu się nie nadają. Są one wyposażone w słabe, kiepsko chłodzone sekcje zasilania i mocno ograniczone narzędzia do OC. Podstawa do mocnego OC - czyli płyta główna - po prostu musi być solidna, a nawet super-solidna.
ASUS Maximus VI Extreme
Jeśli nie słuchasz gderania malkontentów, że platforma LGA 1150 nie oferuje zbyt wielkich wyzwań dla overclockera i chcesz z niej wycisnąć wszystko co możliwe, zwróć uwagę na ASUS MAXIMUS VI Extreme. Płyta wyróżnia się dołączonym standardowo do zestawu panelem OC.
Panel OC to nic innego jak "centrum dowodzenia OC". Wyświetlacz dostarcza nam informacji na temat działania systemu w czasie rzeczywistym, przyciski pozwalają między innymi wybrać tryb pracy (Extreme / Normal). Można go używać jako osobnej konsoli, jak i zainstalować w zatoce 5,25 cala.
Panelowi OC poświęcimy wkrótce oddzielny artykuł, natomiast dziś przyjrzymy się możliwościom samej płyty.
Platforma testowa
ASUS Maximus VI Extreme - specyfikacja
| ASUS MAXIMUS VI EXTREME | |
| Podstawka CPU | Intel LGA 1150 |
| Chipset | Intel Z87 |
| Technologie multi-GPU | 4-Way NIVDIA SLI / AMD CrossFireX |
| Możliwość wykorzystania zintegrowanej grafiki | tak (HDMI i DisplayPort) |
| Sloty RAM | 4 x DDR3 |
| Maks. taktowanie RAM | 3100 MHz |
| Maks. ilość RAM | 32GB |
| Sloty PCIe x16 | 5 (x16, 2x8, x8/x16/x8 lub x8/x16/x8/x8) |
| Sloty PCIe x4 | 1 |
| mini PCIe | 1 |
| Gniazda wentylatorów | 6 + 2 (CPU) |
| Porty SATA II (3 Gb/s) | brak |
| Porty SATA III (6 Gb/s) | 10 |
| eSATA (6 Gb/s) | brak |
| IEEE 1394a (tylny panel) | brak |
| Gigabit LAN | 1 (Intel I127V) |
| USB 2.0 (tylny panel) | 8 (2) |
| USB 3.0 (tylny panel) | 8 (6) |
| Gniazda zasilania | 1 x 24-pin + 1 x 8-pin + 1 x 4-pin oraz 1x6-pin i 1 x 4-pin EZ_PLUG |
| Audio | Realtek ALC1150 |
| Dodatkowe technologie | OC Panel, , Extreme Engine Digi+ III, Subzero Sense, VGA Hotwire, mPCIe Combo II + Wi-Fi 802.11ac/Bluetooth 4.0, USB BIOS Flashback, DirectKey, przełącznik BIOS |
| Format | ATX (30,5 i 24,4 cm) |

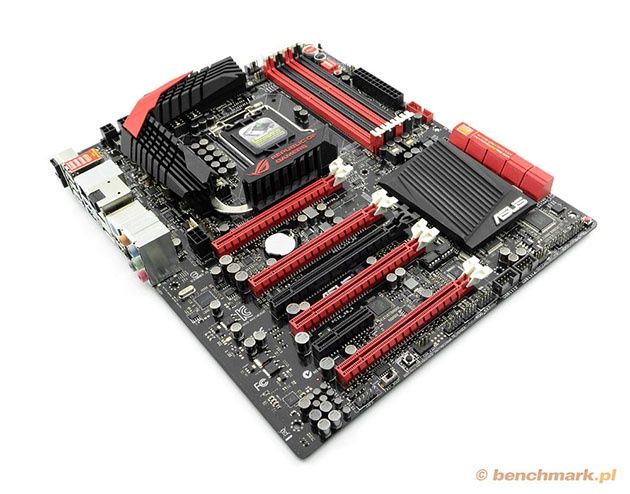

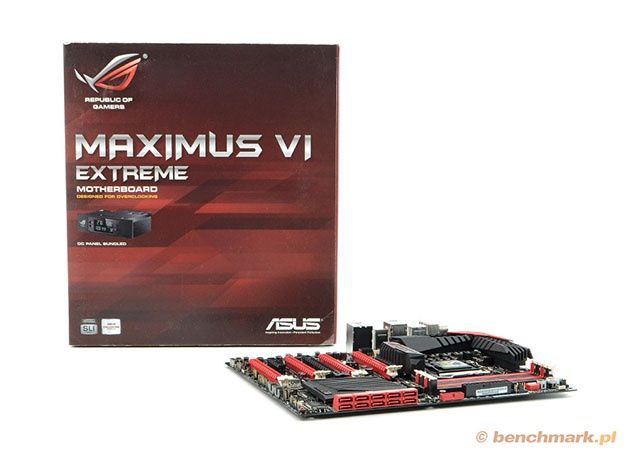

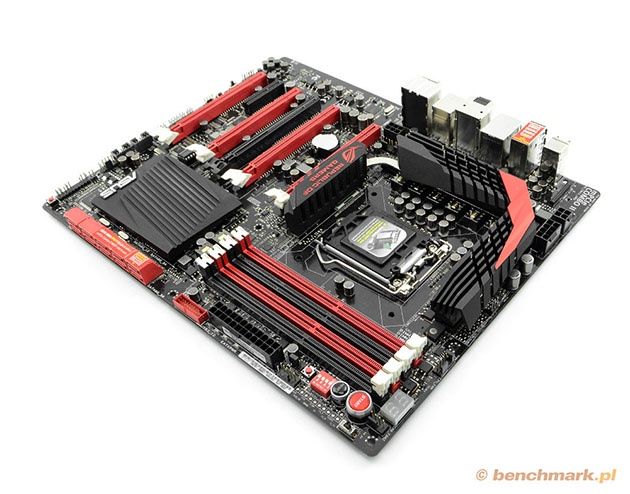

Płyta nie odbiega wzornictwem i kolorystyką od innych produktów ROG. Przypominamy, że w zestawie otrzymujemy nie tylko OC Panel, ale również moduł łączności bezprzewodowej Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.0 oraz antenę 2T2R.

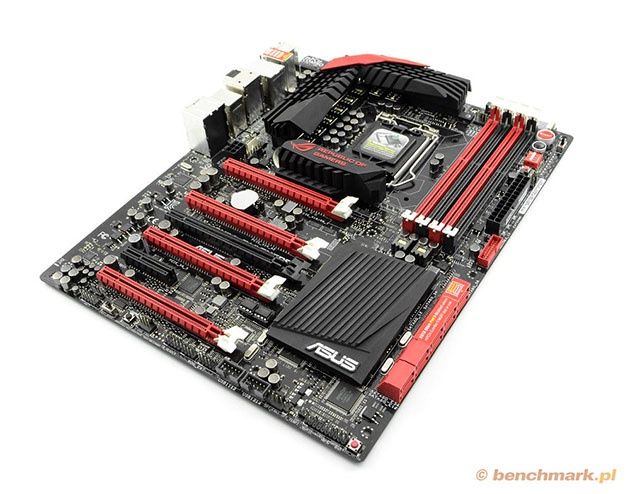

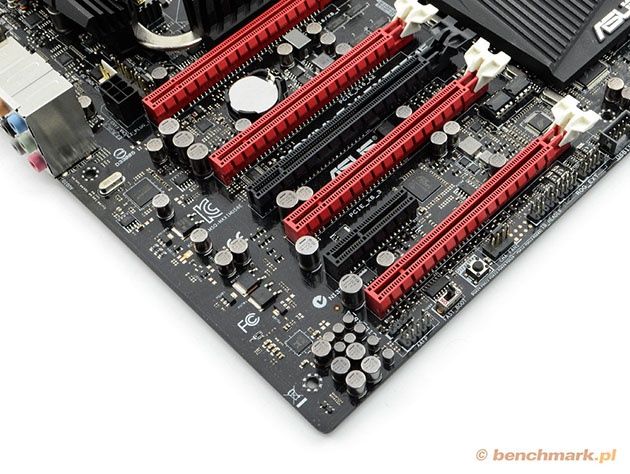

Pomimo standardowych rozmiarów płyty (ATX) producentowi udało się na niej zmieścić aż 5 slotów PCI Express x16 oraz jeden slot PCIe x4.

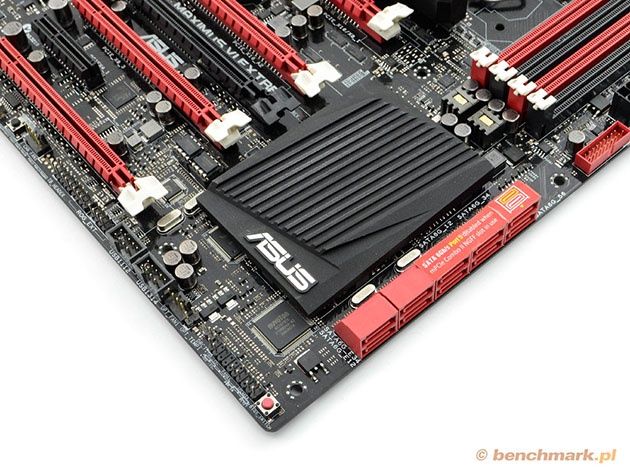

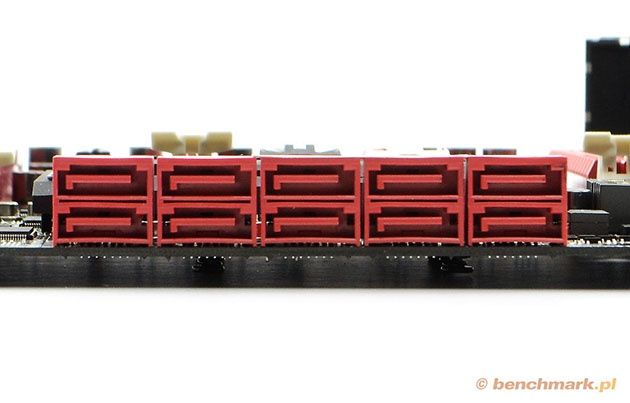

Dzięki dodatkowemu kontrolerowi ASMedia ASM1061 ilość portów SATA III (6 Gb/s) zwiększyła się do 10.

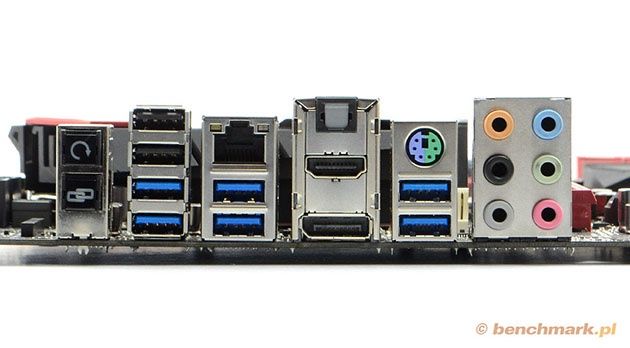

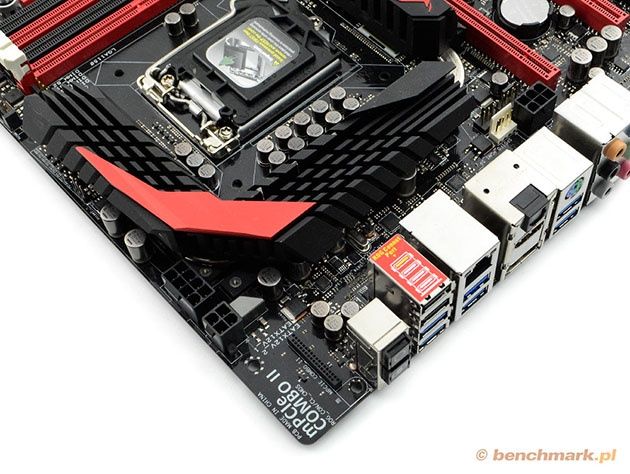

Na tylnym panelu znajdziemy dwa przyciski (Clear CMOS i 1 x ROG Connect). Po lewej stronie znajduje się również złącze mPCIe w wersji M.2 NGFF (Socket 2 mPCIe Combo II). Do naszej dyspozycji pozostawiono dwa porty USB 2.0 (czarne) oraz sześć portów USB 3.0 (niebieskie). Dwa z nich są kontrolowane przez układ Z87, a cztery kolejne przez ASMedia USB 3.0. Nie zabrakło tu miejsca dla optycznego wyjścia audio S/PDIF, dwóch wyjść obrazu zintegrowanej grafiki (HDMI i DisplayPort), portu PS2 oraz sześciu portów mini-jack do obsługi dźwięku.
Testy wydajnościowe

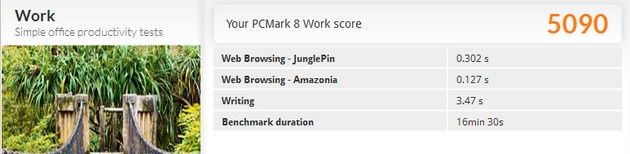

W testach wydajnościowych wykorzystujemy najnowszą wersję programu PCMark o numerze 8. PCMark 8 został wyposażony w kilka unikalnych cech, które odróżniają go od poprzedników.
Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

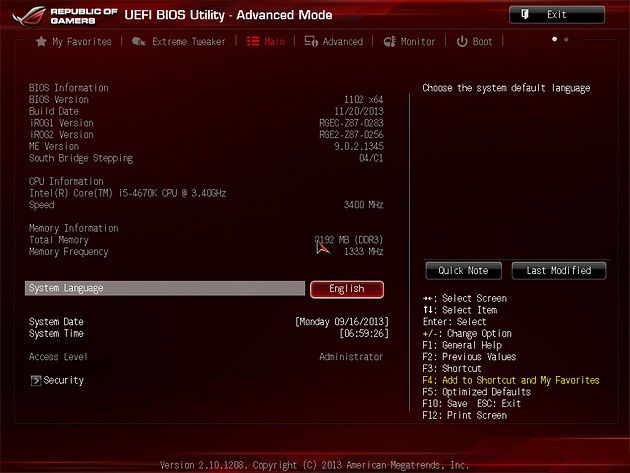

UEFI BIOS
W przypadku sprzętu tej klasy opcja automatycznego podkręcania wydaje się śmieszna - nie po to przecież kupuje się tak wyposażoną płytę, by podkręcać na automacie - ale takowa istnieje. Maksymalną wartość jaką można ustawić jest 4,6 GHz i nasz egzemplarz osiągał ją bez najmniejszego problemu.

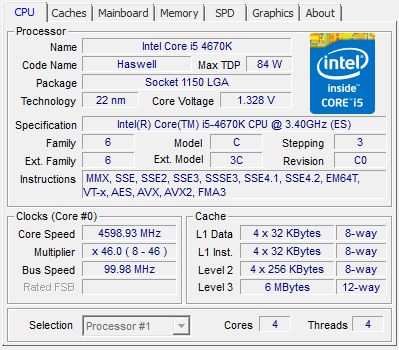

Automatyczne podkręcanie - maksymalna wartość to 4,6 GHz

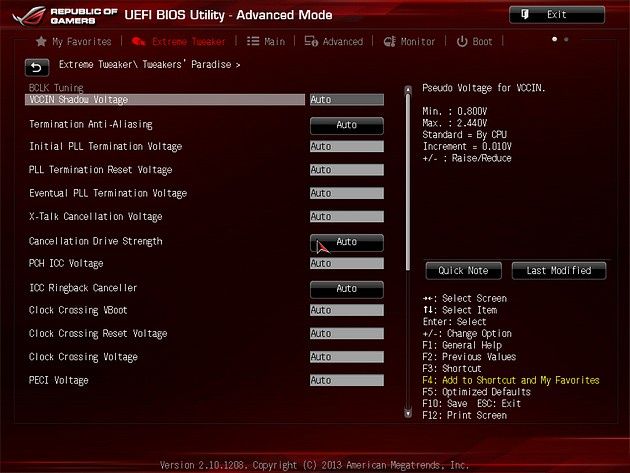

Oczywiście możliwości OC przy chłodzeniu powietrzem samych procesorów Haswell stanowią pewne ograniczenie. Testowy procesor bez problemu osiągał wartość 5 GHz, jednak by osiągnąć stabilność przy takim taktowaniu, to już zupełnie inna historia. Mając do dyspozycji bogate opcje (m.in. Tweaker's Paradise) oraz panel OC można się jednak poważnie zabrać za taką robotę.
Pobór energii platformy z procesorem Core i5 4670K i kartą graficzną GeForce 770 OC - [W]
Potężnie wyposażona płyta ma swoje potrzeby energetyczne, jednak przy standardowych ustawieniach pobór energii nie będzie straszył. Dopiero wysokie OC procesora, a zwłaszcza karty graficznej może zmusić zasilacz do większego wysiłku.
Podsumowanie
ASUS MAXIMUS VI Extreme to płyta główna kierowana dla osób zainteresowanych podkręcaniem totalnym. Stąd obecność w zestawie panelu OC, który oczywiście podbija cenę całej konstrukcji. Jeśli "działalność overclockerska" jest ci obca, to nie jest płyta dla ciebie. Producent informuje, że na tej płycie można podkręcić procesor nawet do 7 GHz, a RAM do 4 GHz. Oczywiście takie wyniki można uzyskać wyłącznie przy użyciu chłodzenia w rodzaju ciekłego azotu.
ASUS MAXIMUS VI EXTREME został wyposażony między innymi w doskonałej jakości podzespoły, obsługę do czterech kart graficznych na raz (zarówno w konfiguracji NVIDIA SLI, jak i AMD CrossFireX) jak i nowę wersję złącza mPCIe Combo II, które zapewnia obsługę 802.11ac Wi-Fi i M.2 (NGFF) SSD. UEFI BIOS został wyposażony w taką ilość opcji dla miłośników OC, że może ona przyprawić o zawrót głowy. Nie zabrakło tu również znanej z wcześniejszych modeli opcji bezpiecznego formatowania dysków SSD (Secure Erase), które ma na celu przywrócenie im wydajności fabrycznej.
Za przyjemności i hobby trzeba płacić, a miłośnicy OC nie mają łatwego życia. Jeśli myślisz o podkręcaniu ekstremalnym i biciu rekordów trzeba zaopatrzyć się w sprzęt wysokiej klasy. Ekstremalna płyta ASUSA pozwoli na wyciśnięcie każdego promila wydajności z procesora, karty graficznej i RAM.
