ASUS P8Z77-I Deluxe - mocarne maleństwo

Miniaturyzacja w świecie technologii postępuje błyskawicznie, czego efektem są między innymi coraz mniejsze i wydajniejsze komputery. Jeszcze nie tak dawno temu, płyty formatu mini-ITX były zarezerwowane dla energooszczędnych jednostek CPU o bardzo niskiej wydajności. Dziś na takiej płycie możemy zainstalować nawet najwydajniejszy procesor Intela ze średniego segmentu (np. Core i7-3770K). Mało tego - taka płyta może być niezwykle bogato wyposażona i posiadać rozbudowaną sekcję zasilania. Doskonałym tego przykładem jest ASUS P8Z77-I Deluxe.

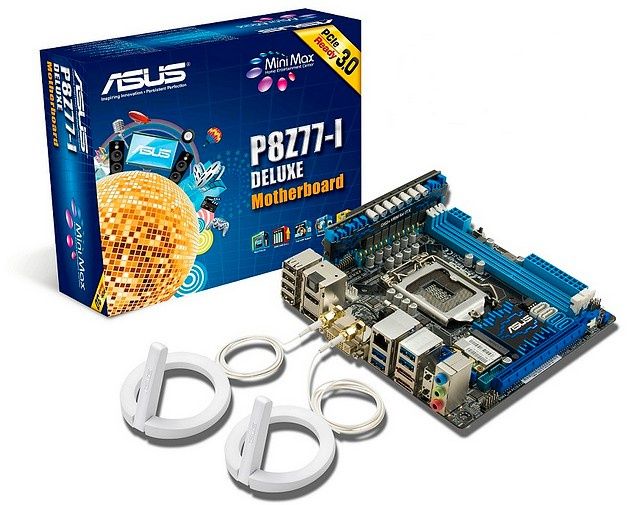

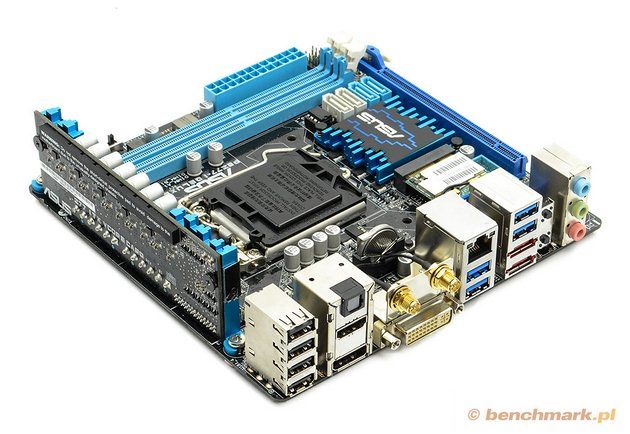

Płyta jest spełnieniem marzeń użytkowników śniących o niewielkim, a zarazem niezwykle wydajnym komputerze. Producentowi udało się na niej zmieścić naprawdę wiele - między innymi Wi-Fi, BT 4.0, eSATA, trzy porty wyjścia obrazu, oraz cztery porty USB 3.0 na tylnym panelu. Elementem charakterystycznym tej konstrukcji jest rozbudowana (jak na format mini-ITX) sekcja zasilania (w sumie 10 faz). Konieczne okazało się umieszczenie jej na oddzielnej płytce PCB. Jest to więc konstrukcja która nadaje się również do podkręcania. Przyjrzeliśmy się bliżej temu małemu cudowi techniki.

Sterowniki Intel HD Graphics - wersja 15.28.12.64.2932

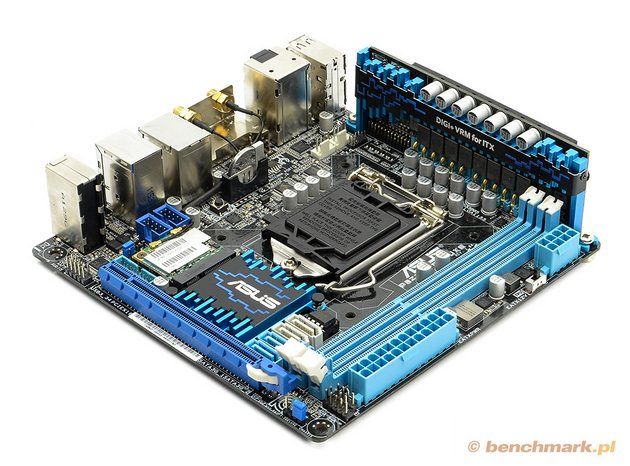

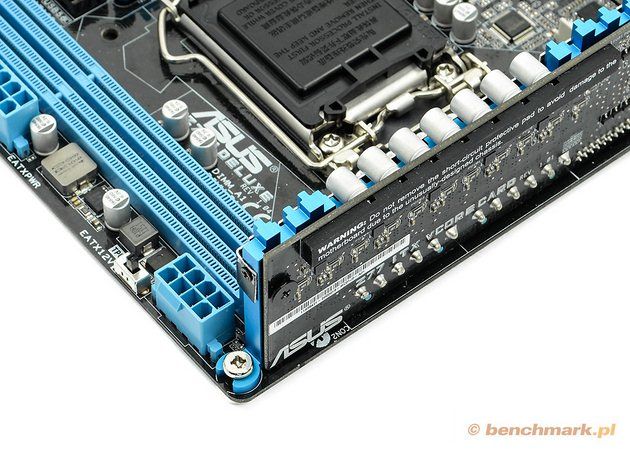

Pomimo miniaturowych rozmiarów ta płyta wyraźnie daje znak - "I'm ready to kick some ass" ;-). Wrażenie robi zwłaszcza sekcja zasilania umieszczona pionowo na PCB (8 faz zasilania rdzeni CPU i 2 fazy zasilania zintegrowanego GPU).

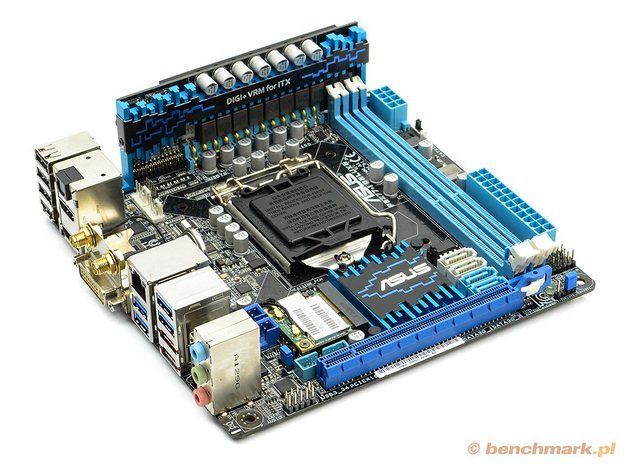

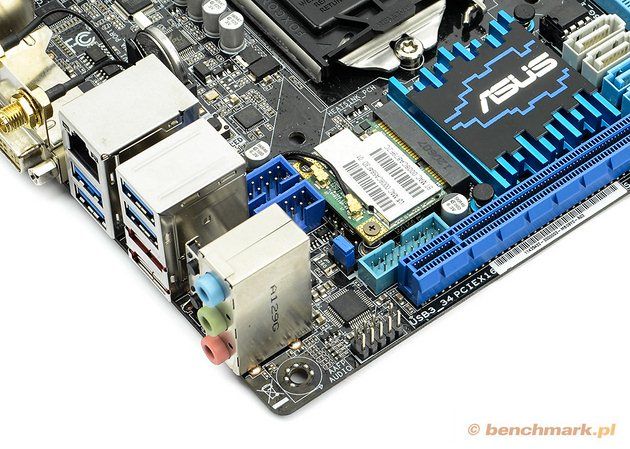

Wyposażenie tej płytki po prostu wymiata – producent zastosował tu praktycznie wszystkie nowinki techniczne włącznie z procesorami odpowiedzialnymi na podkręcanie (TPU) i oszczędzanie energii (EPU). Znalazło się tu miejsce nawet dla modułu Wi-Fi oraz Bluetooth 4.0.

Oczywiście. przy takiej wielkości nie ma co liczyć na bogate wyposażenie w sloty – na to po prostu nie ma miejsca. Płyta ma jeden slot PCI Express x16 – w przypadku instalacji procesorów Core trzeciej generacji pracuje on zgodnie ze standardem 3.0.

Na laminacie płyty zamocowano dwa banki pamięci RAM, w których można zainstalować maksymalnie 16 GB pamięci (2 x 8 GB). Jest to wielkość całkowicie wystarczająca dla większości użytkowników i większości zastosowań.

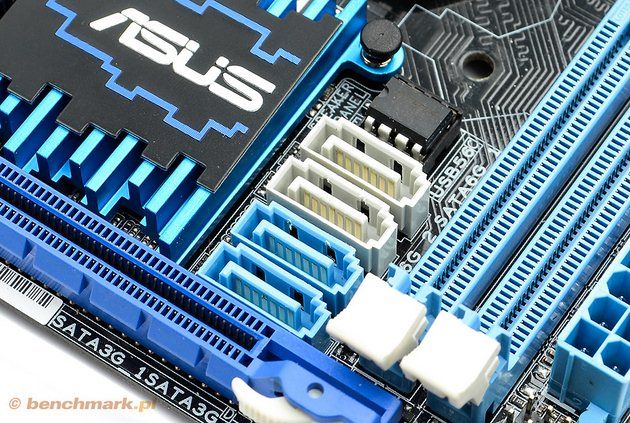

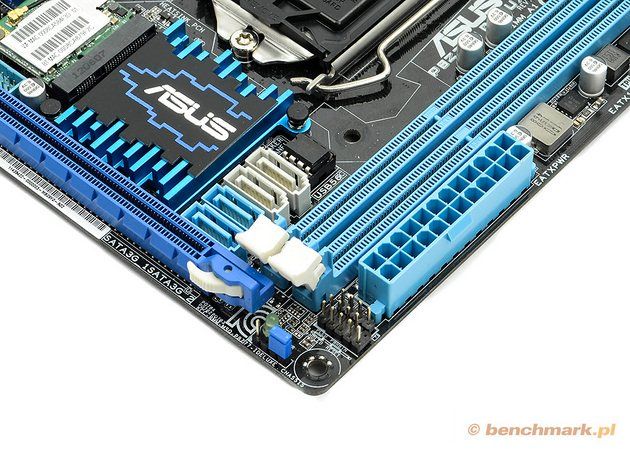

ASUS P8Z77-I Deluxe posiada dwa porty SATA II (niebieskie) oraz dwa porty SATA III (białe). Dwa kolejne porty SATA II zostały wyprowadzone na tylny panel jako eSATA (3Gb/s).

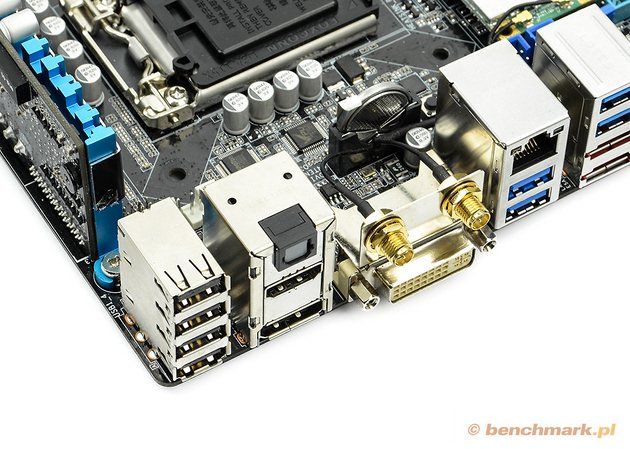

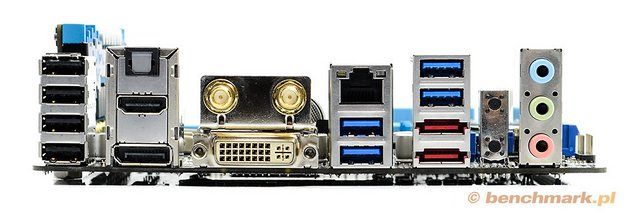

Na tylnym panelu znajdziemy: cztery porty USB 2.0 (czarne), cztery porty USB 3.0 (niebieskie) – z czego dwa są kontrolowane przez chipset, a dwa przez zewnętrzny kontroler ASMedia. Płyta posiada również trzy porty wyjścia obrazu: HDMI, DisplayPort i DVI, optyczne wyjście dźwięku S/PDIF, dwa wyjścia anteny Wi-Fi (dwie anteny dołączone do zestawu), jeden port LAN, dwa porty eSATA 3Gb/s (czerwone) oraz trzy porty mini-jack do obsługi audio. Przed portami audio znajdują się jeszcze dwa przyciski, z czego jeden to przycisk resetowania ustawień BIOS/EFI, a drugi służy do aktualizacji BIOS/EFI (Flashback BIOS).

Testy przeprowadziliśmy w dwóch ustawieniach:

• Taktowanie pamięci RAM 1333 MHz (ustawienia domyślne)
• Taktowanie pamięci RAM 2133 MHz

Wszystkich, którzy chcą porównać działanie swojego komputera do testowanej przez nas platformy zapraszamy do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

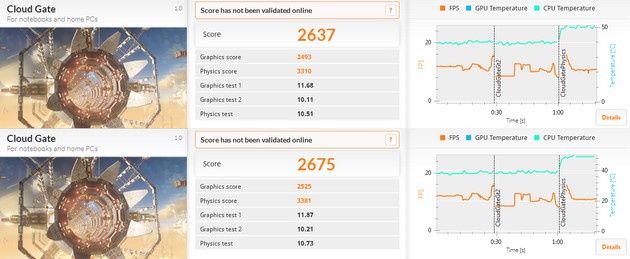

Intel HD 2500 - na górze z pamięcią 1333MHz, na dole 2133MHz

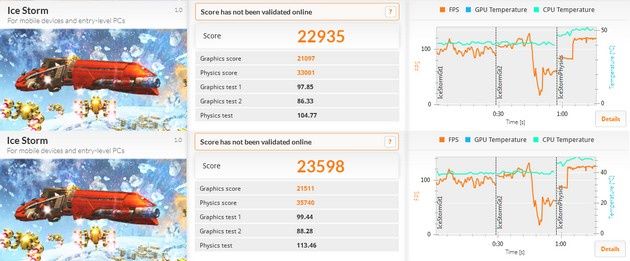

Intel HD 2500 - na górze z pamięcią 1333MHz, na dole 2133MHz

Szybsza pamięć RAM, która jest współdzielona z układem graficznym, powinna spowodować znaczą poprawę wyników. Niestety nic takiego się nie dzieje - HD 2500 jest zbyt mało wydajnym układem, aby różnice w działaniu pamięci RAM były znaczące.

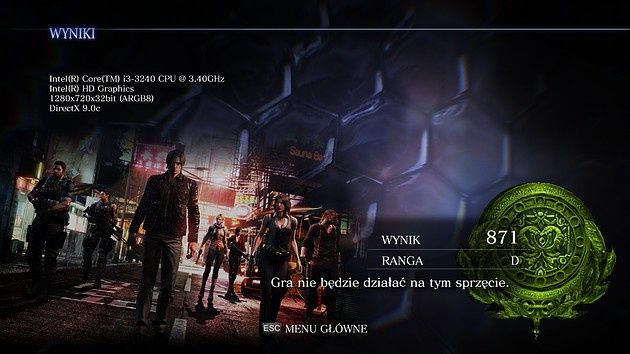

Benchmark gry Resident Evil 6 podaje wynik w punktach i dodaje komentarz co do działania gry. Nawet wykorzystanie niskiej rozdzielczości, niskich ustawień graficznych i wyłączenie AA nie pozwala HD 2500 na płynne wyświetlanie obrazu. Test został wykonany z pamięciami RAM taktowanymi 2133MHz.

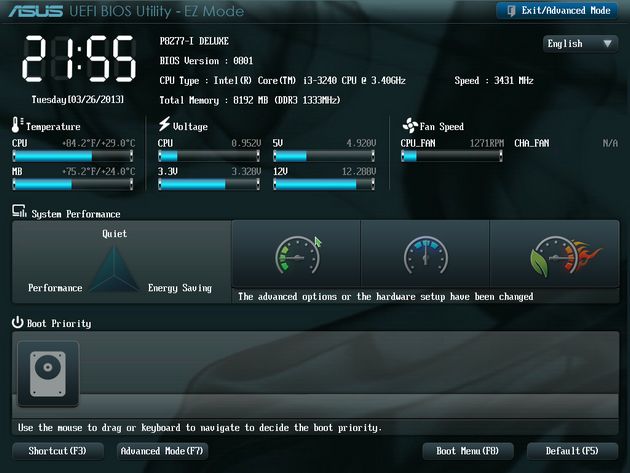

EFI nie różni się niczym od interfejsu zastosowanego w "dużych" płytach. Znajdziemy tu wszystkie niezbędne funkcjonalności oraz opcje do podkręcania.

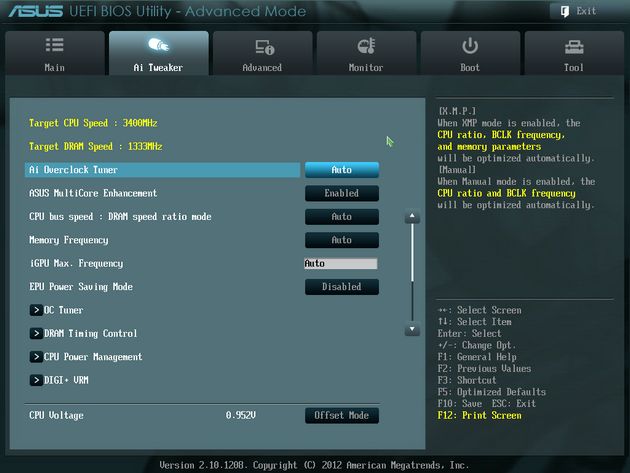

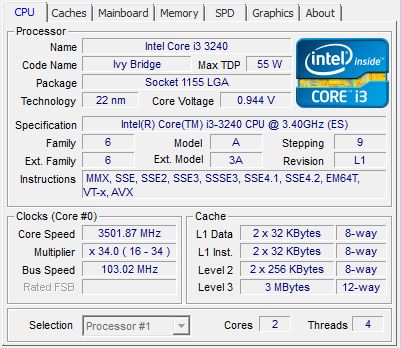

Oczywiście efekt podkręcania w dużej mierze zależy od zastosowanego procesora. Core i3 ma skromne możliwości OC (brak Turbo, zablokowany mnożnik). Przy pomocy opcji automatycznego podkręcania udało nam sie zwiększyć taktowanie zegara bazowego do 103MHz – zawsze będzie to trochę wydajniej.

Malutka płyta z 22-nanometrowym procesorem i zintegrowaną grafiką nie może pobierać wiele energii. To naprawdę imponujące, że tak niewielka maszyna może być równocześnie tak wydajna i energooszczędna.

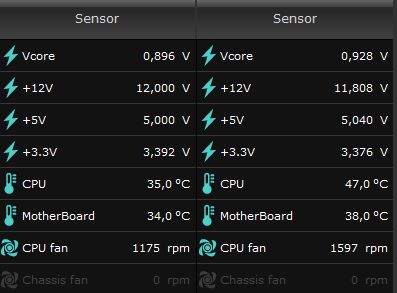

Po lewej temperatury w spoczynku, po prawej przy maksymalnym obciążeniu

Nawet przy maksymalnym obciążeniu, ten energooszczędny procesor nie nagrzewa się w dużym stopniu. W odróżnieniu od płyt głównych większego formatu, układ logiki płyty główniej również widocznie zwiększa swoją temperaturę. Widać, że Intel mocno inwestuje w rozwój rozwiązań mobilnych, a przy okazji powstają technologie, które wpływają na energooszczędność platform desktopowych.

ASUS P8Z77-I Deluxe to małe dzieło sztuki. Wraz z płytką drukowaną formatu mini-ITX otrzymujemy produkt o możliwościach, których nie powstydziłaby się płyta znacznie większego rozmiaru. Topowy układ logiki, rozbudowana sekcja zasilania, wyposażenie w bezprzewodowe technologie Wi-Fi i Bluetooth 4.0 (anteny dołączone do zestawu), bogate wyposażenie w porty (trzy wyjścia obrazu, 4 x USB 3.0, eSATA) – naprawdę temu maleństwu nie brakuje niczego.

Jest to z pewnościa jedna z najlepszych płyt mini-ITX z podstawką LGA 1155 dostępnych na rynku. Jeśli szukacie miniaturowej płyty o dużych możliwościach, a równocześnie nie zamierzacie rozbudowywać konfiguracji o coś więcej niż zewnętrzna karta graficzna, to ciężko będzie wam znaleźć cokolwiek lepszego.
