Asus P8Z77 WS - test, cena i opinie

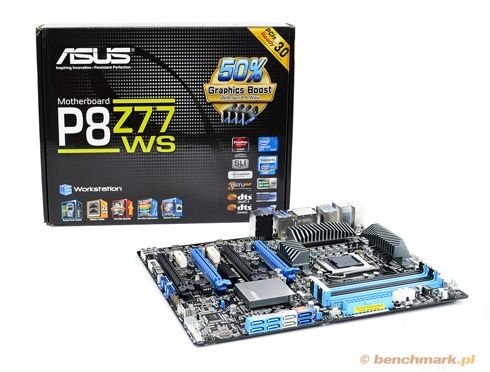

  Asus P8Z77 WS Podstawka CPU LGA 1155 Chipset Intel Express Z77 Technologie multi-GPU 4-way NVIDIA SLI/AMD CrossFireX i LucidLogix Virtu MVP Możliwość wykorzystania zintegrowanej grafiki Tak Sloty RAM 4 x DDR3 (Dual Channel) Maks. taktowanie RAM 2800 MHz (OC) Maks. ilość RAM 32GB Sloty PCIe x16 4 x PCIe 3.0/2.0 Sloty PCIe x1 4 Sloty PCI brak Gniazda wentylatorów 4+1 (CPU) Porty SATA II (3 Gb/s) 4 Porty SATA III (6 Gb/s) 4 eSATA 2 (6 Gb/s) IEEE 1394a (tylny panel) brak Gigabit LAN 2 USB 2.0 (tylny panel) 9 (4) USB 3.0 (tylny panel) 6 (4) Gniazda zasilania 24-pin + 8-pin + molex Audio Realtek ALC898 Dodatkowe technologie TPU + EPU, QuickGate, ASUS SASsaby, 3-coloer LED, SSD Caching, Fan Xpert2, USB 3.0 Boost, BIOS Flashback, Network iControl Format ATX 30,5 x 24,4  Płyta sprawia solidne wrażenie, choćby chłodzeniem sekcji zasilania, ale nie znajdziemy tu żadnych wymyślnych radiatorów czy innych ozdobnych elementów. Ta płyta ma być funkcjonalna, a nie przyciągać wzrok. Uwagę zwraca dodatkowa wtyczka zasilania molex znajdująca się przy slotach na pamięci RAM. Więcej mocy z pewnością przyda się przy konfiguracjach multi GPU. Na PCB znajdują się cztery sloty PCI Express x16 3.0/2.0 oraz dwa sloty PCIe x1. Pomiędzy drugim a trzecim slotem PCIe znajduje się podświetlane logo Asusa. Jego kolor zmienia się w zależności od trybu pracy płyty: czerwony oznacza przetaktowanie, niebieski pracę w ustawieniach standardowych, a zielony - tryb oszczędzania energii (działająca technologia EPU). Na płytce drukowanej znajdziemy również przyciski Power/Reset, wyświetlacz diagnostyczny oraz jeden port USB 2.0.Płyta ma osiem portów SATA, z czego cztery porty SATA II (błękitne), dwa porty SATA III (białe) obsługiwane przez układ logiki oraz dwa porty SATA III obsługiwane przez dodatkowy kontroler (Marvell PCIe 9128). Kolejny kontroler ASMedia PCIe SATA pozwolił na wyprowadzenie na tylny panel dwa porty eSATA III (6 Gb/s). Niebieskie porty SATA III służą równocześnie do obsługi dysków SSD w technologii Asus SSD Caching. Testy tej technologii znajdziecie w jednym z naszych poprzednich testów.Płytę wyróżnia tylko jedno wyjście obrazu zintegrowanej grafiki (DVI-I). Poza tym na tylnym panelu znajdziemy łączony port PS2, cztery porty USB 2.0 (czarne), cztery porty USB 3.0 (niebieskie - dwa obsługiwane przez układ logiki Intela i dwa poprzez dodatkowy układ ASMedia), dwa porty LAN, wyjście S/PDIF (optyczne), przycisk BIOS Flashback oraz sześć portów mini-jack do obsługi audio.

Testy przeprowadziliśmy w dwóch ustawieniach: Standardowe ustawienia płyty - pamięć RAM pracuje z taktowaniem 1333MHz XMP 2133MHz - pamięć RAM pracuje z taktowaniem 2133 MHz, dodatkowo Turbo procesora zostaje automatycznie ustawione na 3,9 GHz dla wszystkich rdzeni

Warto zwrócić uwagę na tę praktykę stosowaną przez praktycznie wszystkich producentów płyt głównych - przy ustawieniu taktowania RAM innego niż standardowe zmieniają się też ustawienia Turbo procesora. Wiąże się to zarówno ze zwiększoną wydajnością, jak i poborem energii.PCMark7 Proffessional[punkty] Wynik ogólny 6525 6227 Lightweight 5046 4885 Productivity 5510 5282 Creativity 11529 9964 Entertainment 5233 4902 Computation 33773 26125 System Storage 4697 4648   XMP RAM 2133 MHz 1333 MHz Wszystkich, którzy chcą porównać działanie swojego komputera do testowanej przez nas platformy zapraszamy do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PC Mark 7 oraz 3D Mark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny. Asus P8Z77 WSSandra 2011: Przepustowość RAM[GB/s] 2133 MHz 26,3 1866 MHz 23,9 1600 MHz 20,8 1333 MHz 17,3 Kontroler pamięci RAM znajduje się w procesorze, więc osiągi RAM nie zależą od płyty głównej. W stosunku do Sandy Bridge nie zmieniło się tu wiele.Asus P8Z77 WS3DMark 11 Proffesional[punkty] Wynik ogólny 795 764 Graphics Score 673 649 Physics Score 8422 7442 Combined Score 803 758   XMP RAM 2133 MHz 1333 MHz Zintegrowany z procesorami Ivy Bridge układ graficzny obsługuje w końcu biblioteki DirectX 11, ale w tym przypadku jego wydajność nie jest imponująca. Radeon zintegrowany z topowym modelem Llano bez problemu osiąga w tym teście ponad 1100 punktów (przy użyciu pamięci RAM taktowanej 1866 MHz).  DiRT 3: 1280 x 720 - HD 4000[kl./s] ustawienia średnie, AAx0 2133 MHz 51 42 1333 MHz 45 36   średnie klatki na sekundę minimalne klatki na sekundę Stosując szybszą pamięć RAM możemy znacząco poprawić osiągi zintegrowanej z procesorem grafiki. DiRT 3 w 1280 x 720 staje się jak najbardziej grywalny i można śmiało pokusić się o zwiększenie rozdzielczości.
