Dobra i w dobrej cenie – test płyty ASUS Prime Z270-A

Ostatnio przez naszą redakcję przewinęło się sporo płyt głównych z segmentu dla graczy, więc tym razem mamy dla odmiany cywilną konstrukcję – model ASUS Prime Z270-A pod procesory Intel Skylake i Kaby Lake. Jak się sprawdza nowa płyta i czy ustępuje wersjom gamingowym? Postanowiliśmy to sprawdzić.

• obsługa procesorów Intel Skylake i Kaby Lake
• możliwość podkręcania odblokowanych procesorów
• możliwość połączenia kart w SLI lub CrossFireX
• dwa złącza M.2 32 Gb/s
• wsparcie dla pamięci Intel Optane
• porty USB 3.1 10 Gb/s A+C na tylnym panelu
• możliwość montażu elementów wydrukowanych na drukarce 3D
• podświetlenie ASUS Aura Sync

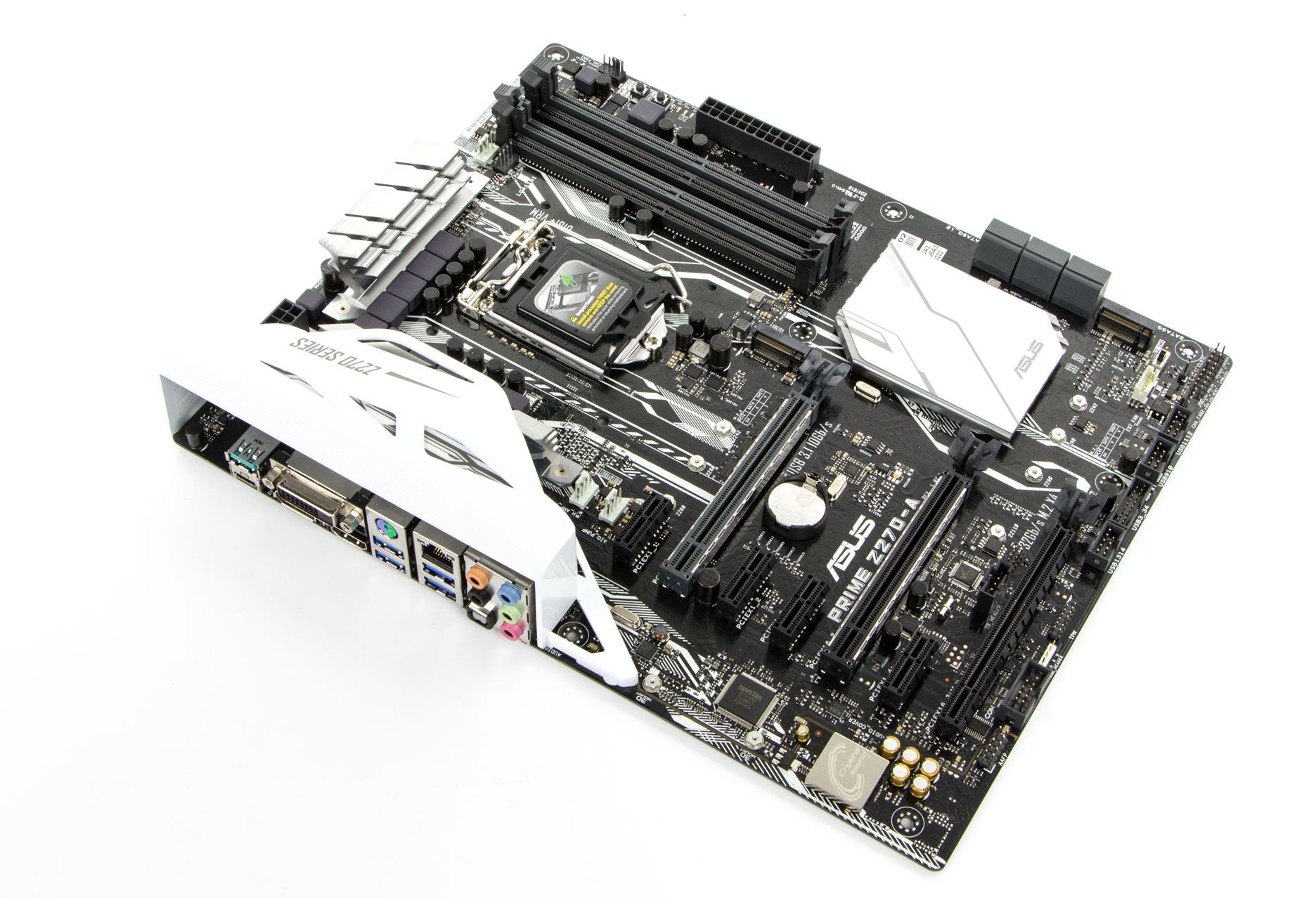

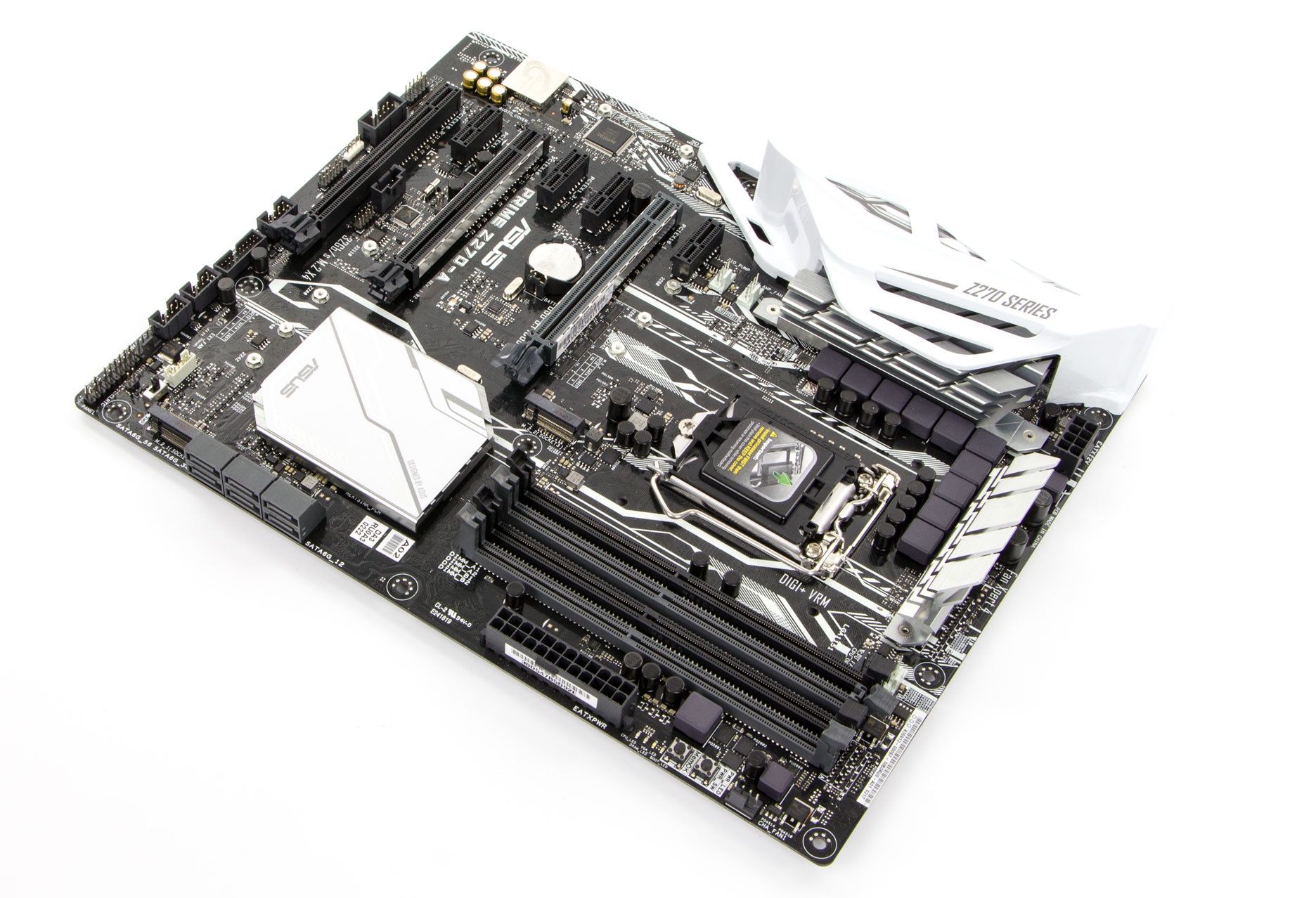

Model ASUS Prime Z270-A reprezentuje średni segment płyt z serii Z270, więc powinien zainteresować głównie entuzjastów i overclockerów, którzy nie mogą sobie pozwolić na topowe konstrukcje (często w cenie przekraczającej 1000 złotych). Co prawda nie charakteryzuje się ona aż tak efektownym wzornictwem jak topowe modele z segmentu dla graczy, ale nadal mamy do czynienia osłoną tylnego panelu i podświetleniem LED RGB, a ponadto producent przewidział możliwość montażu dodatkowych elementów wydrukowanych na drukarce 3D.

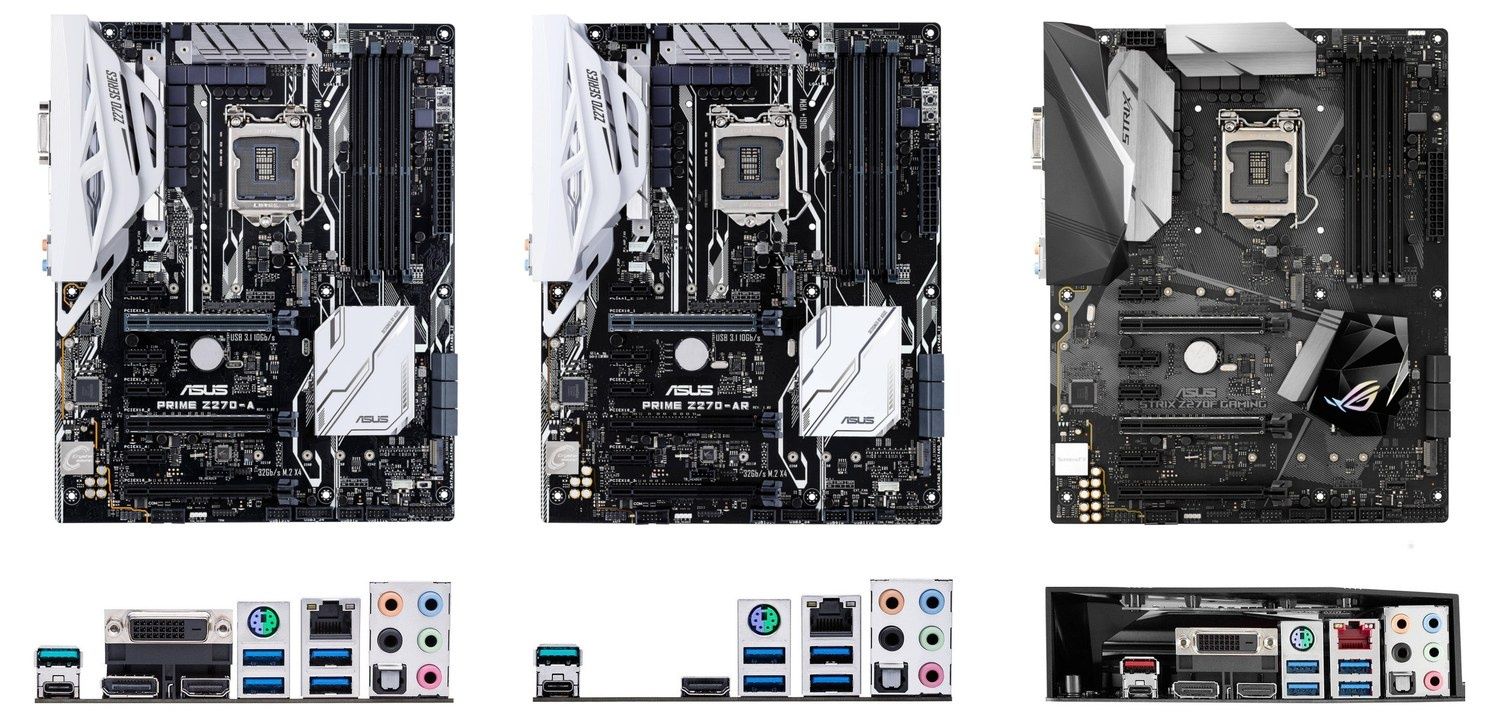

Nim przejdziemy do opisu płyty głównej, warto jeszcze wspomnieć, że w ofercie producenta znajdziemy dwa zbliżone modele: Prime Z270-AR i ROG Strix Z270F Gaming. Pomijając wzornictwo, główne zmiany sprowadzają się do:

• braku wyjść DVI i DisplayPort (Z270-AR)
• braku przełącznika EZ-XMP (Z270-AR i Z270F)
• braku wzmocnienia drugiego złącza PCI-Express x16 (Z270-AR)
• braku przycisków (Z270F)

Model Prime Z270-AR nie jest dostępny na naszym rynku, natomiast ROG Strix Z270F Gaming jest zauważalnie droższy od "cywilnej" wersji. Wychodzi więc na to, że Z270-A to najlepsza propozycja z całej trójki.

Co znajdziemy w zestawie z płytą? W zasadzie tylko najpotrzebniejsze wyposażenie:

• trzy przewody sygnałowe SATA
• zaślepkę tylnego panelu
• mostek HB SLI
• adapter Q-Connector do podłączenia panelu obudowy
• ramkę CPU Installation Tool
• instrukcję obsługi
• płytę z oprogramowaniem i sterownikami

Dla procesora przeznaczono podstawkę LGA 1151 – jak już wcześniej wspominaliśmy, obsługuje ona układy Intel Core 6. i 7. generacji (Skylake i Kaby Lake). Z kolei za zasilanie odpowiada tutaj 10-fazowa sekcja DIGI+ VRM (8 faz dla CPU i 2 fazy dla iGPU), którą schowano pod dwoma przykręcanimi, ożebrowanymi radiatorami.

Poniżej znalazły się cztery banki pamięci DDR4 DIMM, które obsługują 2-kanałowe zestawy o pojemności do 64 GB i taktowaniu do 3866 MHz (po OC). Obok umieszczono też dwa przyciski: PWR-SW do włączania komputera oraz MemOK! do ustawiania bezpiecznych parametrów pamięci RAM.

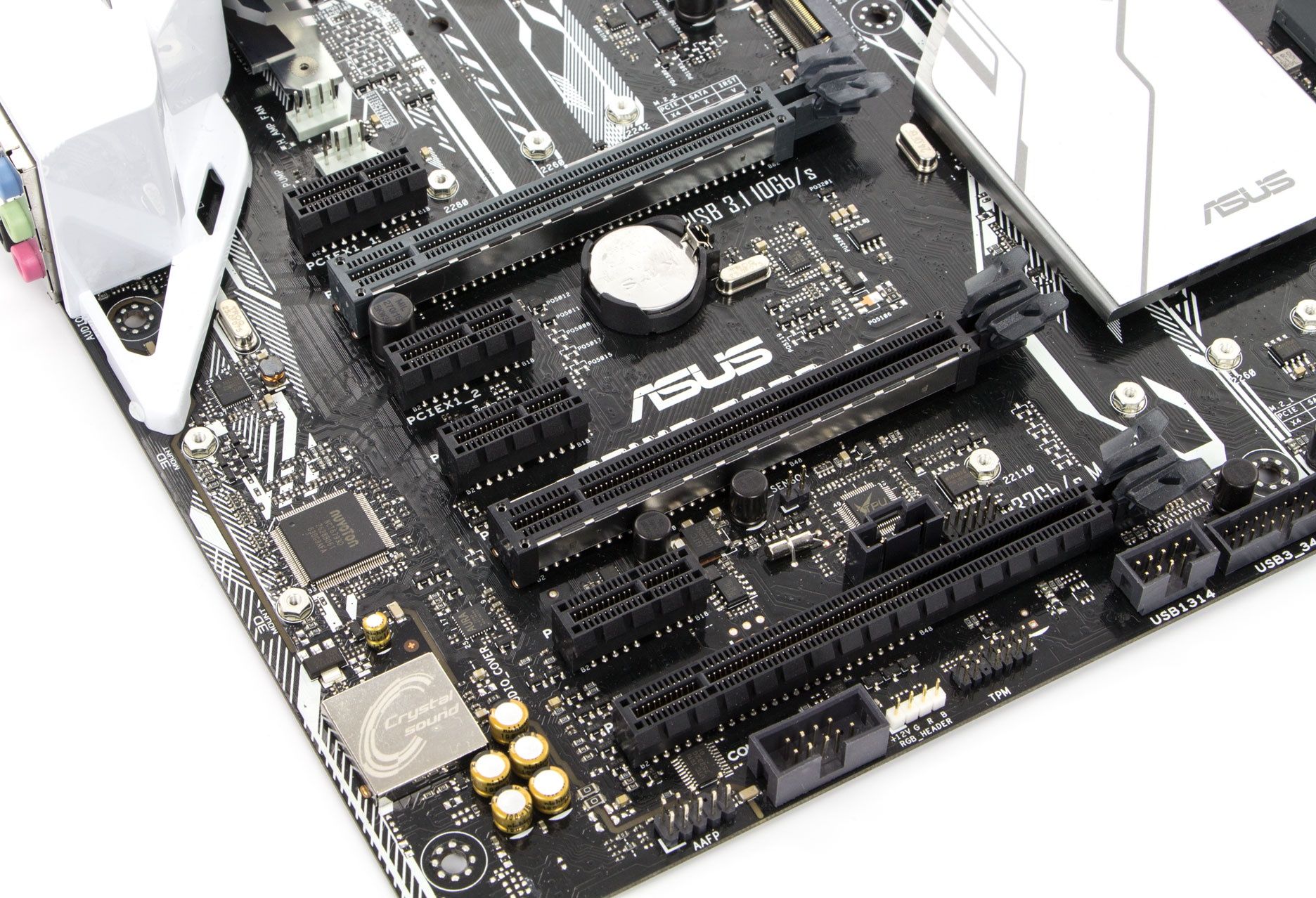

Prime Z270-A oferuje łącznie siedem złączy dla kart rozszerzeń: cztery PCI-Express 3.0 x1 oraz trzy PCI-Express 3.0 x16 (elektrycznie działają one w trybie x16/x8/x4, więc można tutaj utworzyć konfigurację 2-way SLI lub 2-/3-way CrossFireX). Co istotne pierwszy slot PCIe 3.0 x16 został oddalony od podstawki, więc nie powinno być problemów ze zmieszczeniem solidnego coolera i karty graficznej.

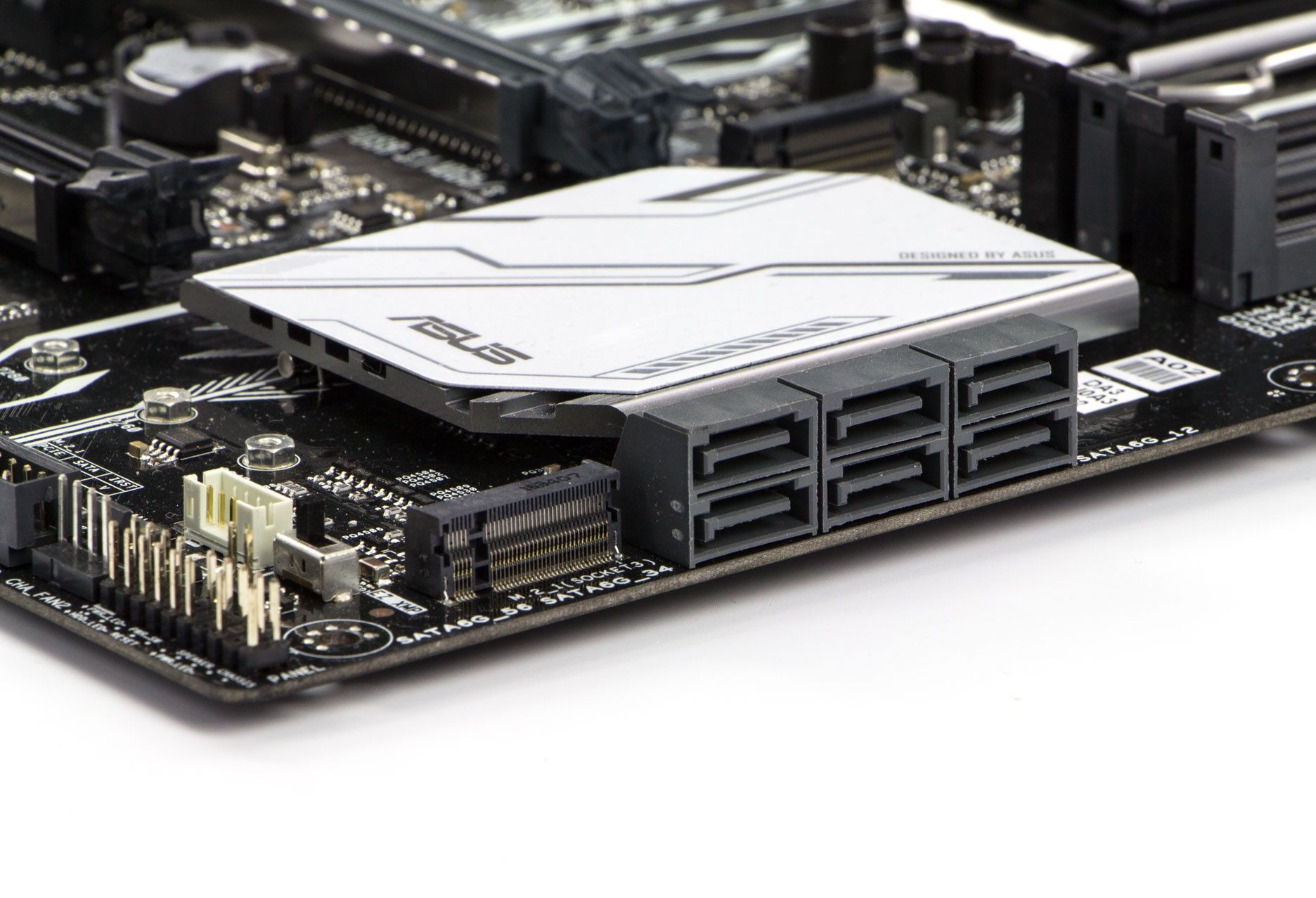

Zestaw złączy dla dysków i napędów nie jest tak bogaty, jak w przypadku konstrukcji z górnej półki, ale powinien spełnić oczekiwania większości klientów. Producent udostępnił bowiem sześć gniazd SATA 6 Gb/s oraz dwa M.2 32 Gb/s (z obsługą pamięci Intel Optane).

Na laminacie wyprowadzono jeszcze jedno pinowe złącze do wyprowadzenia dwóch portów USB 3.0, trzy pinowe do wyprowadzenia dwóch portów USB 2.0 (łącznie sześciu), a także sześć 4-pinowych złączy do podłączenia wentylatorów (w tym dwa dla pompki o wyższej obciążalności prądowej). Ponadto producent przewidział możliwość zamontowania dodatkowych osłon i wsporników wydrukowanych na drukarce 3D (pliki projektów można pobrać tutaj).

Za dźwięk odpowiada technologia Crystal Sound 3. W praktyce mamy do czynienia z 8-kanałowym kodekiem Realtek ALC1220, który wzbogacono o elektrolityczne kondensatory marki Nichicon, a całość dodatkowo odseparowano od reszty laminatu (obydwa rozwiązania mają poprawić jakość dźwięku).

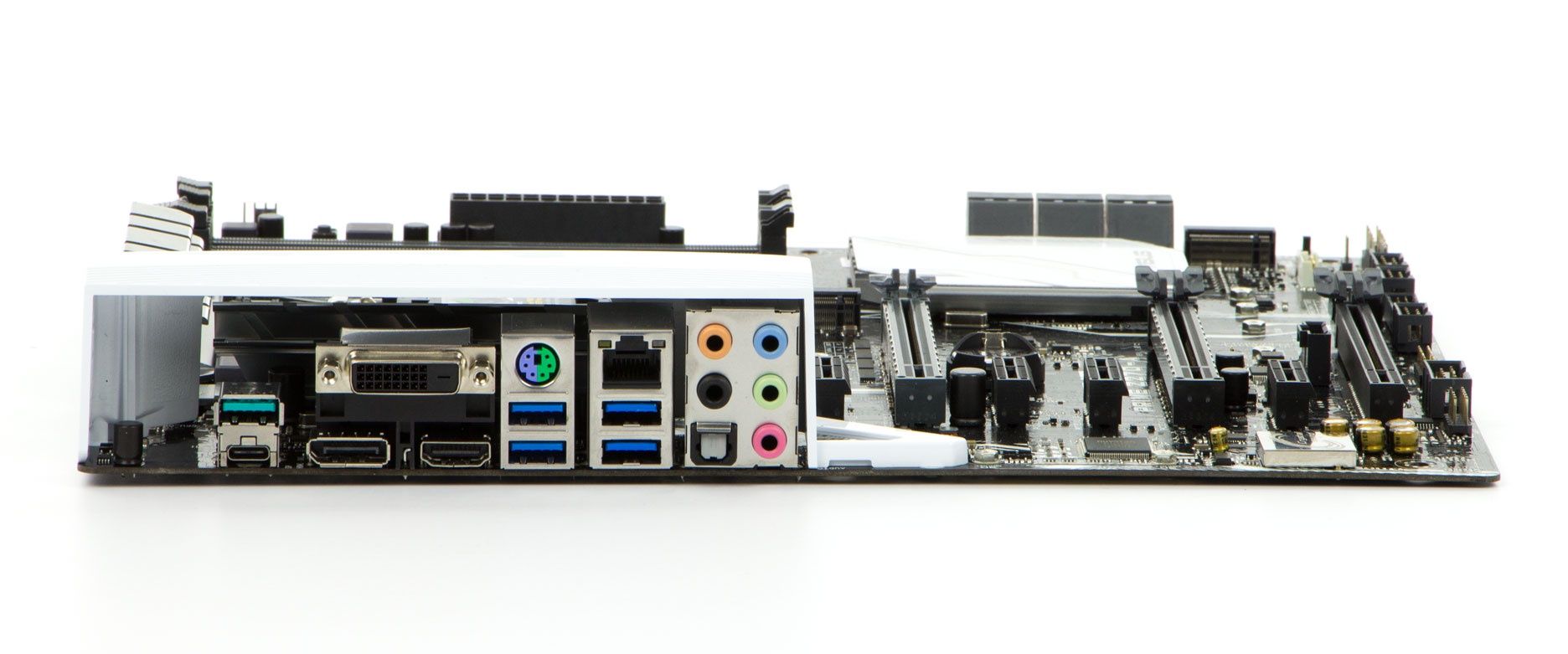

Tylny panel nie jest zbyt bogaty, ale umieszczono tutaj całkiem ciekawy zestaw złączy. Mamy bowiem jeden port PS/2 dla myszki lub klawiatury, cztery porty USB 3.0, dwa porty USB 3.1 10 Gb/s (A+C). Nie zaszkodziłoby jednak dodać jeszcze ze dwóch lub czterech USB. Są też trzy wyjścia wideo: DVI, HDMI i DisplayPort, a także złącze RJ45 gigabitowej karty sieciowej oraz złącza audio wspominanego układu dźwiękowego Realtek ALC1220.

Na kolejnych stronach przyjrzymy się zastosowanemu UEFI, sprawdzimy możliwości automatycznego podkręcania procesora, a także skontrolujemy wydajność i pobór energii elektrycznej.

[kontrolka produkt=intel-core-i3-7350k typ=top10new tytul="Intel Core i3 7350K" opis="Intel Core i3-7350K został wyposażony dwa rdzenie/cztery wątki, które pracują z częstotliwości 4,2 GHz – procesor ma odblokowany mnożnik, więc w razie potrzeby można je podnieść we własnym zakresie. Oprócz tego udostępniono 4 MB pamięci podręcznej L3, 2-kanałowe kontrolery pamięci DDR3L-1600 i DDR4-2400 oraz układ graficzny HD 630. Procesor współpracuje płytami głównymi z gniazdem LGA 1151, a jego współczynnik TDP to 60 W. Dobra propozycja dla entuzjastów i overclockerów z ograniczonym budżetem."]

[kontrolka produkt=silentiumpc-fortis-3-he1425 typ=top10new tytul="SilentiumPC Fortis 3 HE1425" opis="Na procesorze zainstalowaliśmy chłodzenie SilentiumPC Fortis 3 HE1425. Konstrukcja ta wyróżnia się bardzo dobrą wydajnością i wysoką kulturą pracy, a także kompatybilnością z wysokimi modułami pamięci RAM."]

[kontrolka produkt=asus-prime-z270-a typ=top10new tytul="ASUS Prime Z270-A" opis="Testowana przez nas płyta główna. Model ASUS Prime Z270-A reprezentuje średni segment modeli z chipsetem Z270."]

[kontrolka produkt=amd-radeon-rx-480 typ=top10new tytul="AMD Radeon RX 480" opis="Testy płyty głównej przeprowadziliśmy na platformie referencyjną z kartą AMD Radeon RX 480."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="Dwukanałowy zestaw pamięci DDR4 o pojemności 8 GB (w naszej platformie pracuje z częstotliwością nominalną kontrolera pamięci - 2400 MHz)."]

[kontrolka produkt=adata-ultimate-su800-256-gb typ=top10new tytul="ADATA Ultimate SU800 256 GB" opis="Za dysk systemowy posłużył nam nośnik ADATA Ultimate SU800 256 GB pod SATA 6 Gb/s. Dysk zostałwyposażony w 4-kanałowy kontroler SMI oraz kości pamięci 3D TLC NAND."]

[kontrolka produkt=chieftec-a-135-aps-750cb typ=top10new tytul="Chieftec A-135 APS-750CB 750 W" opis="Chieftec A-135 APS-750CB to średnia półka wśród zasilaczy. Jednostka oferuje moc 750 W, a jej sprawność energetyczną potwierdzono certyfikatem 80 PLUS Bronze."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Tylko ten system pozwoli na pełne wykorzystanie potencjału nowej platformy Intel."]

• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

W testach wykorzystaliśmy najnowszą wersję benchmarka 3DMark. Pomiary przeprowadziliśmy dla platformy z procesorem Intel Core i3-7350 i referencyjną kartą graficzną AMD Radeon RX 480.

Wydajność platformy w normie - w teście 3DMark Sky Diver uzyskaliśmy 3764 punkty, a więc porównywalnie do innych konfiguracji z takim procesorem i kartą graficzną.

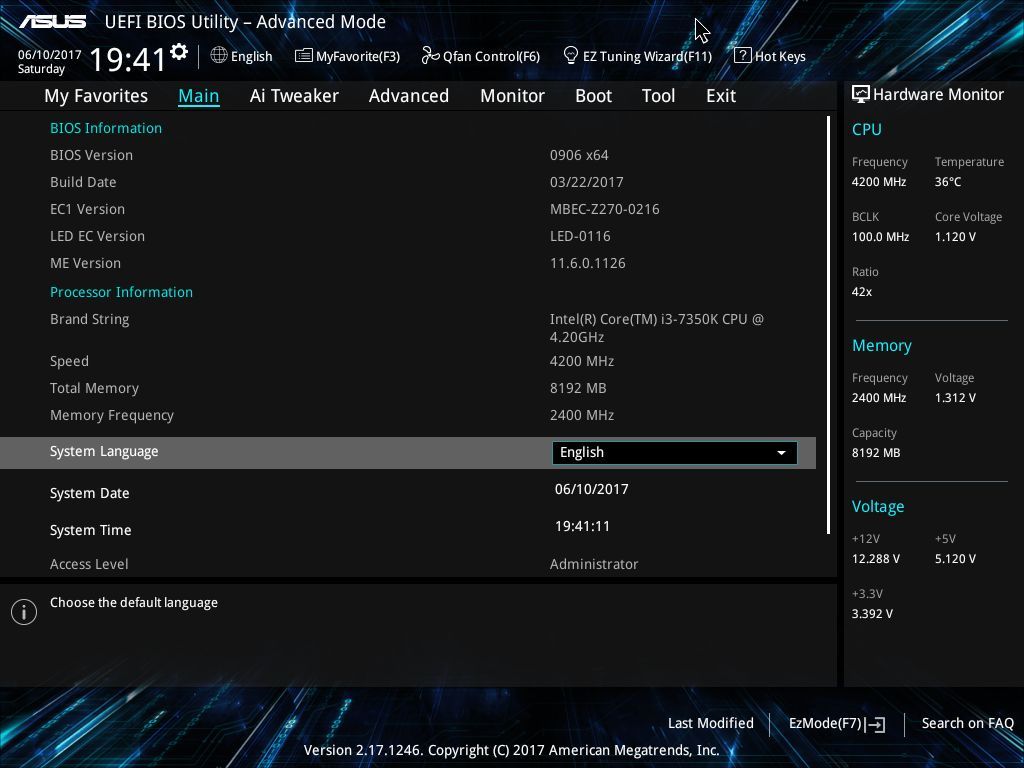

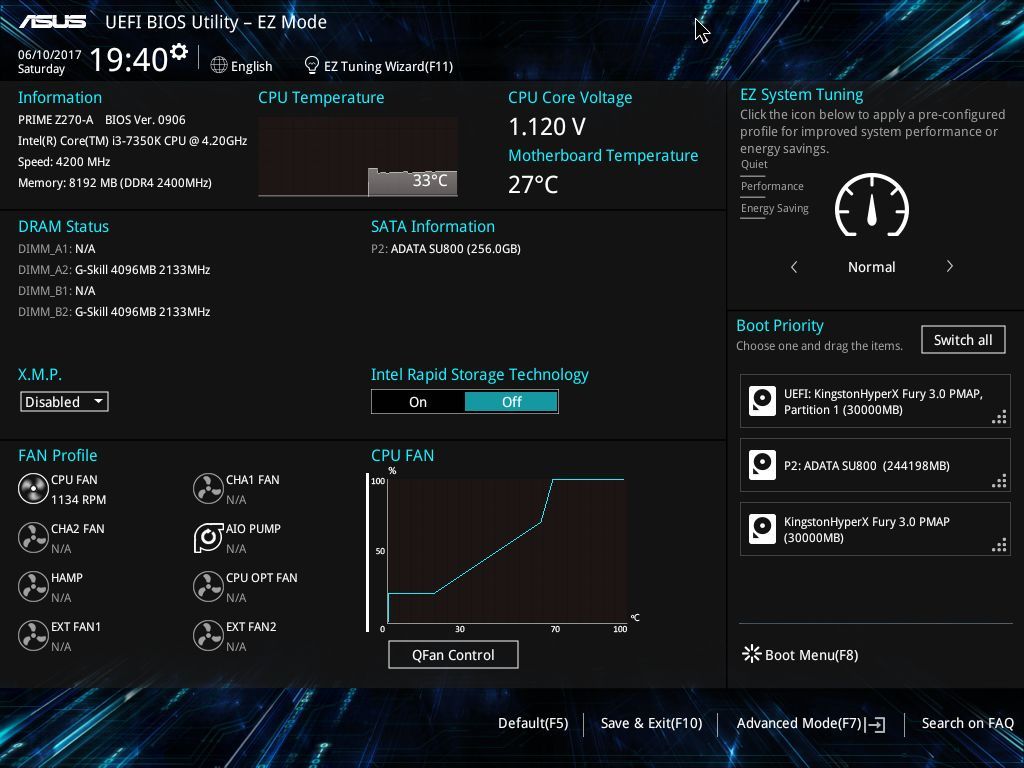

Płyta działa pod obsługą znanego i lubianego UEFI BIOS. Mniej doświadczeni użytkownicy mogą skorzystać z prostego trybu EZ Mode, natomiast sprzętowi wyjadacze docenią rozbudowany Advanced Mode.

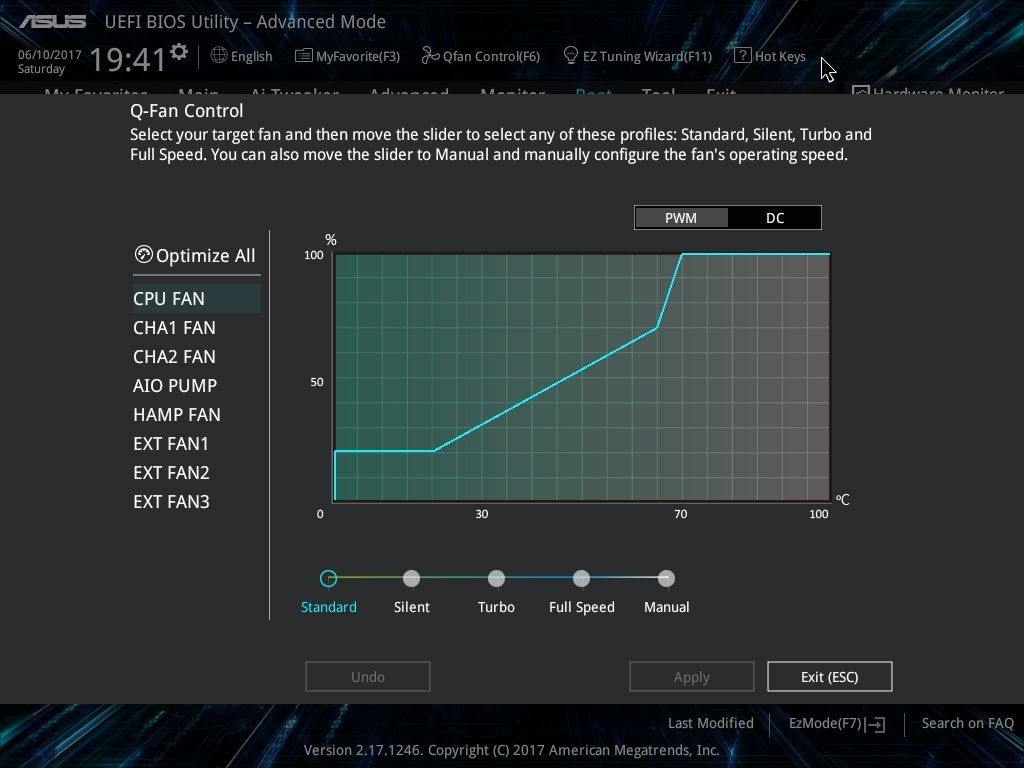

Producent przewidział możliwość sterowania obrotami wentylatorów…

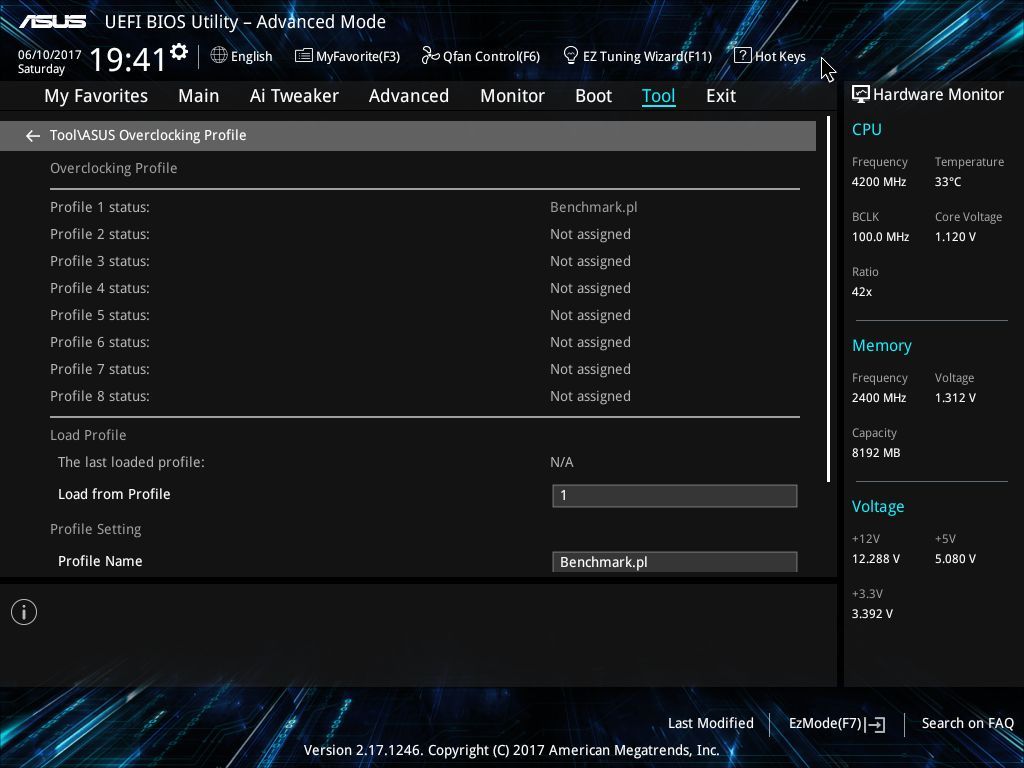

...a zmienione ustawienia można zapisać w profilach (do dyspozycji oddano osiem slotów).

Co prawda na laminacie znajdziemy tylko jedną kość BIOS-u, ale producent zadbał o możliwość naprawy uszkodzonego oprogramowania - w takim przypadku wystarczy wgrać nowy plik na płytę DVD lub pamięć USB, a funkcja ASUS CrashFree BIOS 3 zajmie się ponowną aktualizacją UEFI.

Nie zapomniano też o automatycznym podkręcaniu podzespołów, co powinni docenić głównie mniej doświadczeni użytkownicy, którzy nie chcą zagłębiać się w szczegóły overclockingu.

Funkcja TPU w drugim trybie pozwoliła podkręcić procesor do 4600 MHz, a pamięć RAM do 2933 MHz. Wyniki te na pewno przełożą się na lekki wzrost osiągów.

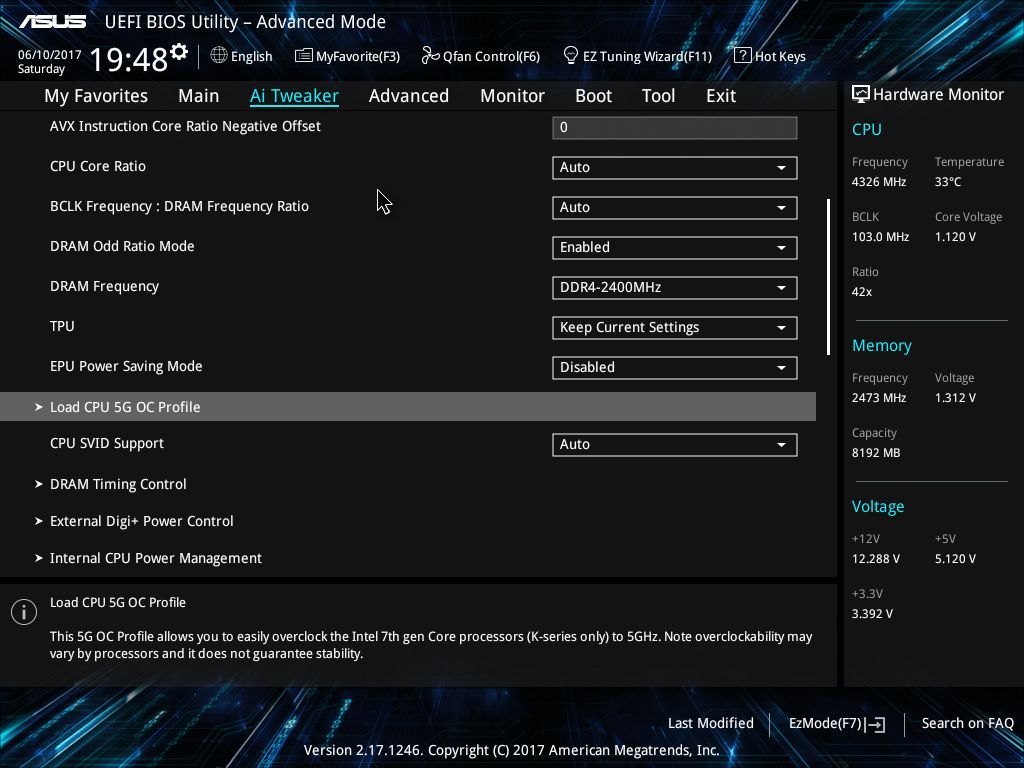

To jednak nie wszystko, bo do dyspozycji oddano również funkcję „Load CPU 5G OC Profile”, która pozwala podkręcić procesor od razu do 5 GHz (jest ona jednak zalecana tylko do modeli z generacji Kaby Lake, które zwykle charakteryzują się ciut lepszym potencjałem na OC).

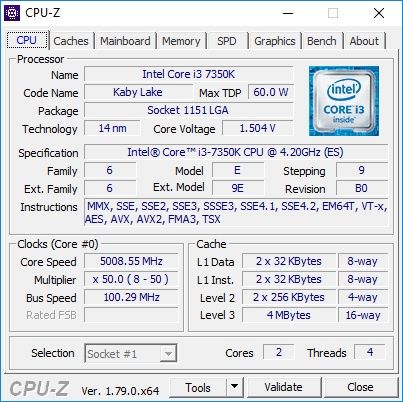

Funkcja rzeczywiście pozwoliła podkręcić układ Core i3-7350K do 5 GHz, ale zostało to okupione ustawieniem bardzo wysokiego napięcia - rzędu 1,5 V. Ryzykujemy więc nie tylko wysokimi temperaturami (warto wspomnieć, że na chłodzeniu SilentiumPC Fortis 3 HE1425 procesor rozgrzewał się do ponad 90 stopni Celsjusza), ale też po prostu szybką degradacją procesora. Zalecamy więc jeszcze samodzielnie obniżyć napięcie.

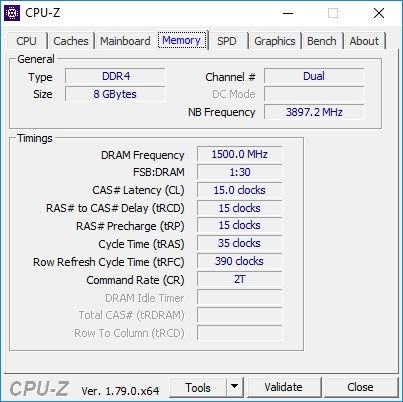

Gdyby tego było mało, producent przewidział też opcję ładowania profili XMP - można tego dokonać zarówno z poziomu UEFI, jak i po prostu przełączając stosowny przełącznik na laminacie (w pobliżu gniazd SATA). Obydwie funkcje działały bez zrzutu i zwiększyły taktowanie naszych pamięci do 3000 MHz.

Pobór mocy platformy w normie. Core i3-7350K nie należy do zbyt energochłonnych procesorów, więc w czterech pierwszych scenariuszach platforma charakteryzowała się niewielkim zapotrzebowaniem na energię. Dopiero w trybie 3D, gdzie do działania włączyła się karta graficzna, odnotowaliśmy zwiększone zapotrzebowanie – te wynosiło 222 W.

Jak wypada płyta ASUS Prime Z270-A? Dla nas jest to udana konstrukcja – oferuje dobrą funkcjonalność, dysponuje nowoczesnym zestawem złączy, charakteryzuje się efektownym wzornictwem, a przy tym została całkiem nieźle wyceniona. Na upartego można jednak znaleźć kilka niedoskonałości, zwłaszcza w porównaniu do tańszych, ale też coraz słabiej dostępnych modeli z chipsetem Z170.

Prime Z270-A zainteresuje głównie entuzjastów, którzy mają w planach budowę wydajnego i nowoczesnego komputera na bazie procesora Intel Skylake lub Kaby Lake. Do dyspozycji oddano wszystkie najnowsze złącza, wliczając w to dwa gniazda M.2 32 Gb/s z obsługą pamięci Intel Optane oraz dwa porty USB 3.1 10 Gb/s na tylnym panelu. Nie zaszkodziłoby jednak dodać dwóch lub nawet czterech kolejnych portów USB 3.0, bo tych z tyłu jest trochę za mało (zwłaszcza jak na płytę ze średniej półki).

Pod względem działania właściwie nie mamy nic do zarzucenia. Płyta działa pod obsługą znanego i lubianego UEFI BIOS, który powinien przypaść do gustu zarówno mniej zaawansowanym użytkownikom, jak i sprzętowym wyjadaczom. Do dyspozycji oddano całą gamę opcji, profile ustawień, a mniej doświadczeni użytkownicy docenią też możliwość automatycznego podkręcania podzespołów (ale napięcie w trybie 5 GHz mogłoby być niższe!).

Co prawda płyta nie wygląda tak efektownie, jak topowe modele z segmentu dla graczy, ale za to jest od nich dużo tańsza – w większych sklepach można ją kupić za niecałe 700 złotych, co wydaje się naprawdę niezłą propozycją. Fakt, taniej dostaniemy płytki ze starszym chipsetem Z170 (np. ASUS Z170 Pro Gaming), ale musimy się tutaj liczyć z trochę gorszą funkcjonalnością (zwykle tylko jednym złączem M.2 i brakiem wsparcia dla pamięci Intel Optane).

• obsługa procesorów Intel Skylake i Kaby Lake
• możliwość podkręcania odblokowanych procesorów
• nowoczesny zestaw złączy (M.2 32 Gb/s, USB 3.1 10 Gb/s)
• obsługa pamięci Intel Optane
• trzy wyjścia wideo (DVI, HDMI i DisplayPort)
• dobre rozplanowanie elementów na laminacie

• przydałoby się jeszcze kilka portów na tylnym panelu
• bardzo wysokie napięcie przy automatycznym OC do 5 GHz
• cena na tle modeli Z170
