ASUS ROG Maximus IX Extreme – płyta dla prawdziwych fanatyków LC

Maximus IX Extreme to jedna z najlepiej wyposażonych, ale też najdroższych płyt głównych pod LGA 1151. Czy jest warta swojej ceny?

Paweł Maziarz

27 sierpnia 2017, 19:40

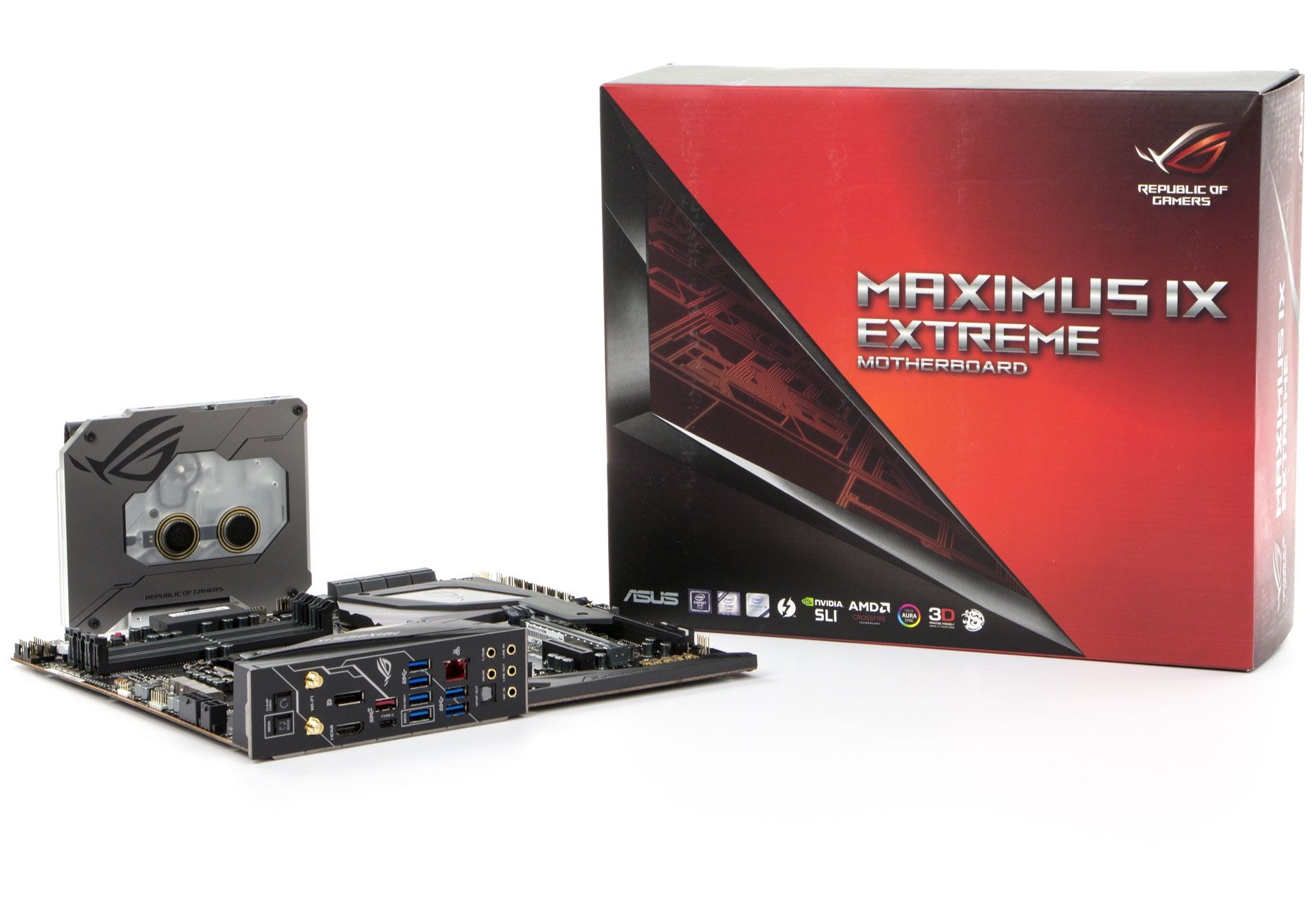

ASUS ROG Maximus IX Extreme

Płyty główne z serii Intel 200 obejmują bardzo szeroki zakres cen. Najtańsze i najbardziej budżetowe konstrukcje można kupić nawet poniżej 200 złotych, natomiast te najbardziej funkcjonalne, często o specjalistycznym przeznaczeniu, potrafią kosztować powyżej 2000 złotych. Bohaterem dzisiejszej recenzji jest właśnie jedna z topowych i droższych konstrukcji – poznajcie model Maximus IX Extreme, a więc flagową propozycję zespołu ASUS Republic of Gamers.

Co wyróżnia płytę główną ASUS ROG Maximus IX Extreme?

efektowne wzornictwo
konstrukcja dostosowana do chłodzenia cieczą
bogaty, nowoczesny zestaw złączy
funkcje dla graczy
funkcje dla overclockerów
bezprzewodowa karta sieciowa Wi-Fi 802.11ac
bardzo bogate wyposażenie (w tym monoblok wodny)

ROG Maximus IX Extreme to konstrukcja zaprojektowana głównie z myślą o komputerach z chłodzeniem cieczą (i to takim z prawdziwego zdarzenia!). Nie zapomniano też o odpowiedniej funkcjonalności, wliczając w to bogaty zestaw złączy, a także funkcje dedykowane graczom i overclockerom. Warto jednak mieć świadomość, że przy okazji jest to też najdroższa płyta pod LGA 1151 z chipsetem Z270 – na naszym rynku jej cena wynosi około 2300 złotych.

ASUS ROG Maximus IX Extreme - specyfikacja

Podstawka CPU	Intel LGA 1151
Chipset	Intel Z270
Technologie multi-GPU	AMD 2-way/3-way, Quad CrossFireX Nvidia 2-way, Quad SLI
Możliwość wykorzystania zintegrowanej grafiki	Tak (HDMI, DisplayPort 1.2)
Sloty RAM	4 x DDR4 (Dual Channel)
Maks. Taktowanie RAM	4133 MHz
Maks. Ilość RAM	64 GB
Sloty PCIe x16	3 (3.0 x16, 3.0 x8, 3.0 x8)
Sloty PCIe x4	1 (3.0 x4)
Sloty PCIe x1	Brak
Gniazda wentylatorów	12x (2x pompka, 10x obudowa) + Extension Fan (3x obudowa)
Porty SATA/SATA Express	8x SATA III 6 Gb/s
Sloty M.2	2x M.2 32 Gb/s (SATA/PCIe 3.0 x4)
Sloty U.2	Brak
Wi-Fi / Bluetooth	Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.1
LAN	1x GbE LAN (Intel I219V)
USB 2.0 (tylny panel)	4 (0)
USB 3.0 (tylny panel)	8 (6)
USB 3.1 (tylny panel)	3 (2)
Thunderbolt	1x Thunderbolt 3 40 Gb/s
Gniazda zasilania	1x ATX12V 24-pin + 1x EPS12V 8-pin + 1x EPS12V 4-pin + MOLEX
Audio	ROG SupremeFX S1220 (Realtek ALC1220)
Dodatkowe technologie	5-Way Optimization, Extreme Engine Digi+, USB BIOS Flashback, ROG GameFirst IV, LANGuard, SupremeFX, ASUS Q-Design, ASUS ProCool, Aura Sync RGB LED
Format	E-ATX (30,5 x 27,2 cm)

Co znajdziemy w zestawie?

Firma ASUS zdążyła nas przyzwyczaić do tego, że jej topowe płyty główne są dostarczane z bogatym wyposażeniem. Podobnie jest i w tym przypadku, bo w zestawie otrzymujemy:

monoblok na procesor i sekcję zasilania (wraz zestawem montażowym)
radiator dla nośników M.2
mostek HB SLI
adapter Extension Fan do podłączenia dodatkowych wentylatorów
przewód do podłączenia adaptera Extension Fan
3 sondy do pomiaru temperatury
przedłużacz dla taśmy RGB LED
8 przewodów sygnałowych SATA
antenę dla bezprzewodowej karty sieciowej Wi-Fi
ramkę CPU Installation Tool do łatwego montażu procesora
adapter Q-Connector do podłączenia przewodów z obudowy
śrubki do montażu nośników M.2
śrubki do montażu elementów wydrukowanych na drukarce 3D
pendrive z oprogramowaniem i sterownikami
naklejki z motywami ASUS ROG
naklejki do podpisania przewodów SATA
podkładkę pod szklankę z motywem ASUS ROG
instrukcję obsługi
kupon ze zniżką 20% na przewody ze sklepu CableMod

Wygląd, budowa, funkcjonalność

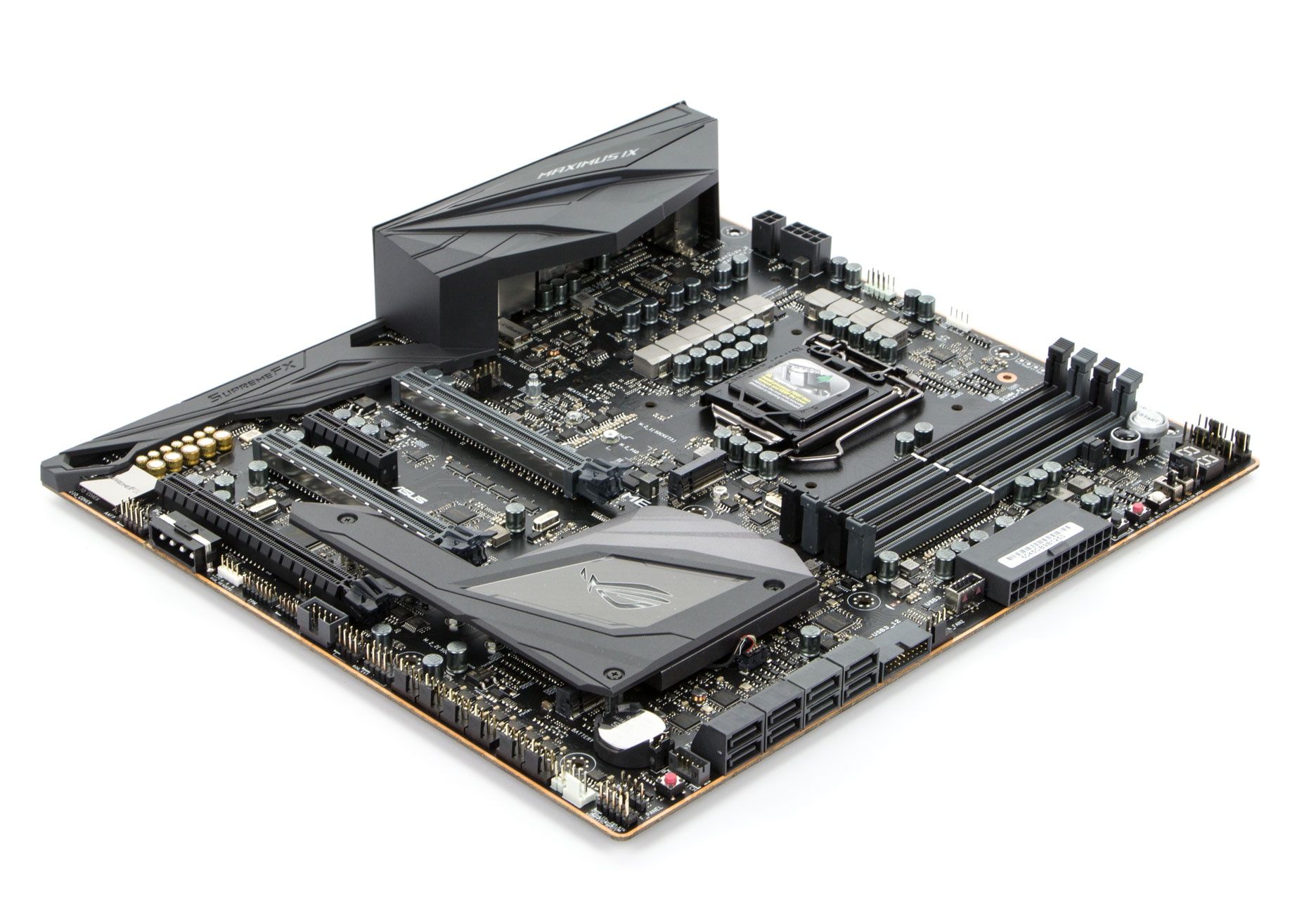

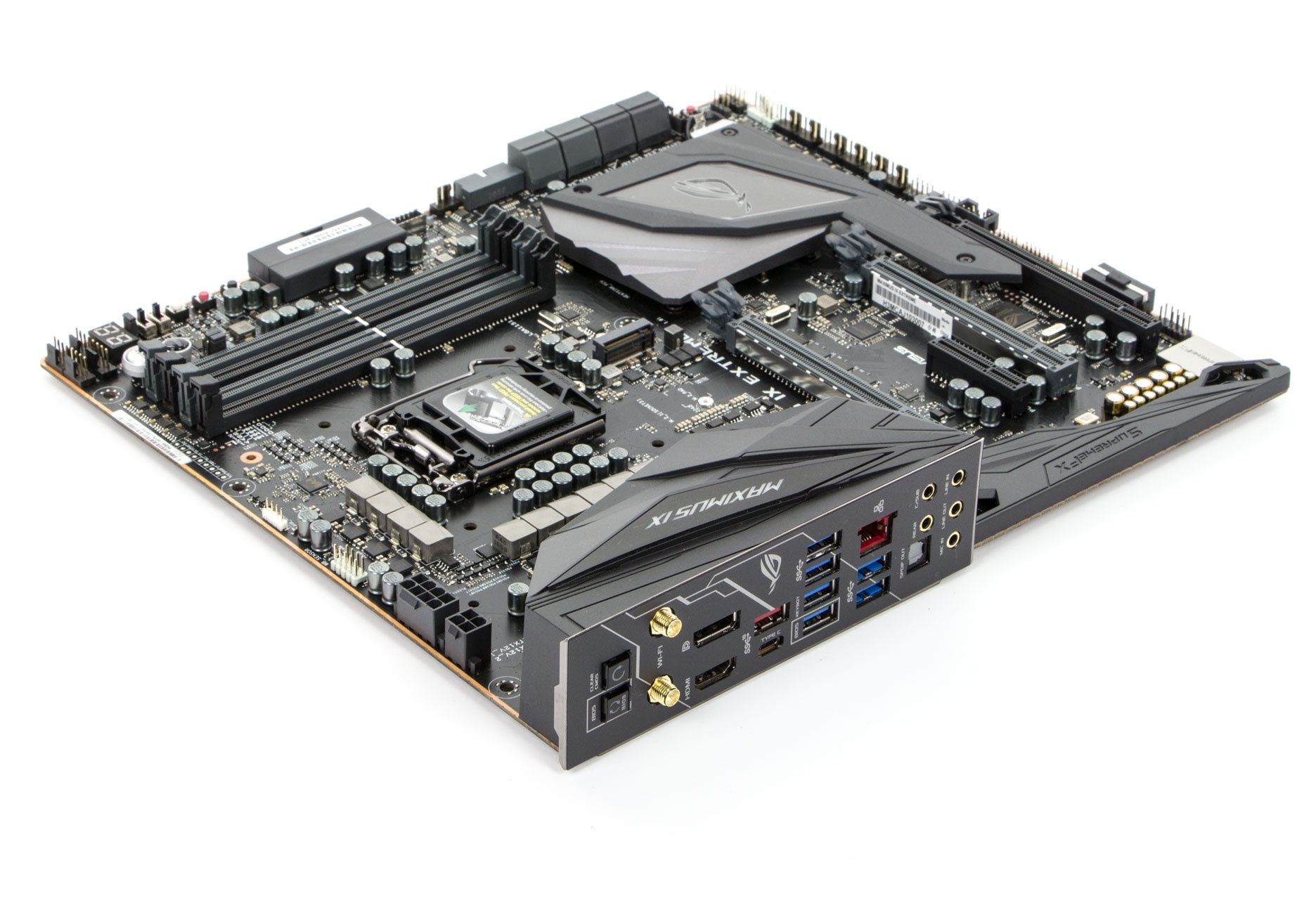

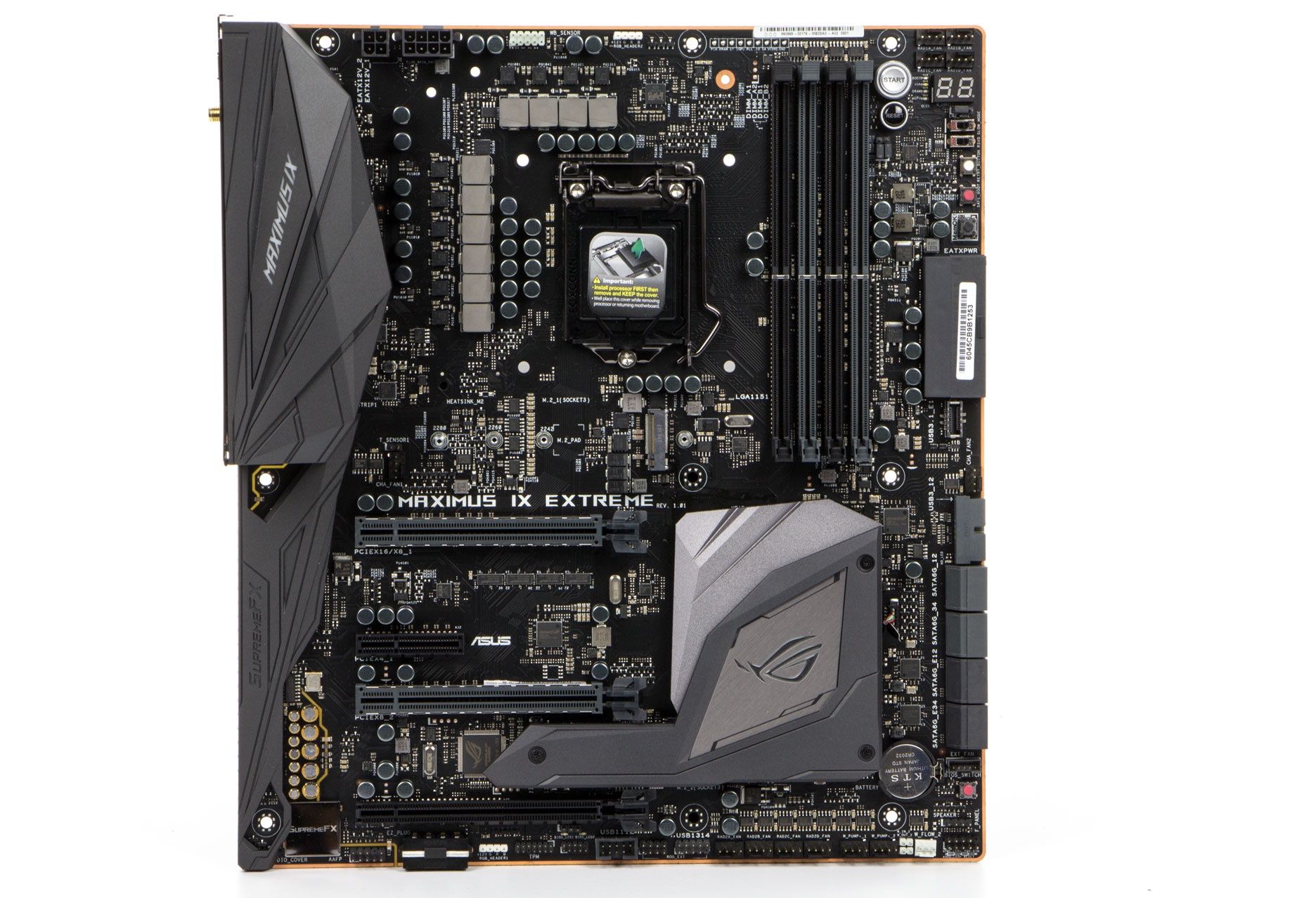

Wzorem innych płyt z serii Republic of Gamers, model Maximus IX Extreme został utrzymany w agresywnej, ciemnej stylistyce. Tylny panel i chipset schowano pod efektownymi, plastikowymi osłonami (te mogły by być lepszej jakości), a dodatkowym atutem jest tutaj podświetlenie Aura RGB LED. W razie potrzeby można też podpiąć dwie dodatkowe taśmy LED RGB. Ponadto producent przewidział też możliwość doposażenia płyty o elementy wydrukowane na drukarce 3D.

Warto jednak pamiętać, że opisywany model jest trochę większy od standardowych konstrukcji, więc nie zmieści się do wszystkich obudów. Dla procesora przeznaczono podstawkę LGA 1151, która współpracuje z układami Skylake i Kaby Lake (nowsze modele Coffee Lake najprawdopodobniej nie będą wspierane). Tuż obok znalazły się też cztery banki pamięci - można tutaj zainstalować 2-kanałowe zestawy DDR4 o taktowaniu do 4133 MHz (po OC). No dobrze, ale gdzie chłodzenie sekcji zasilania...

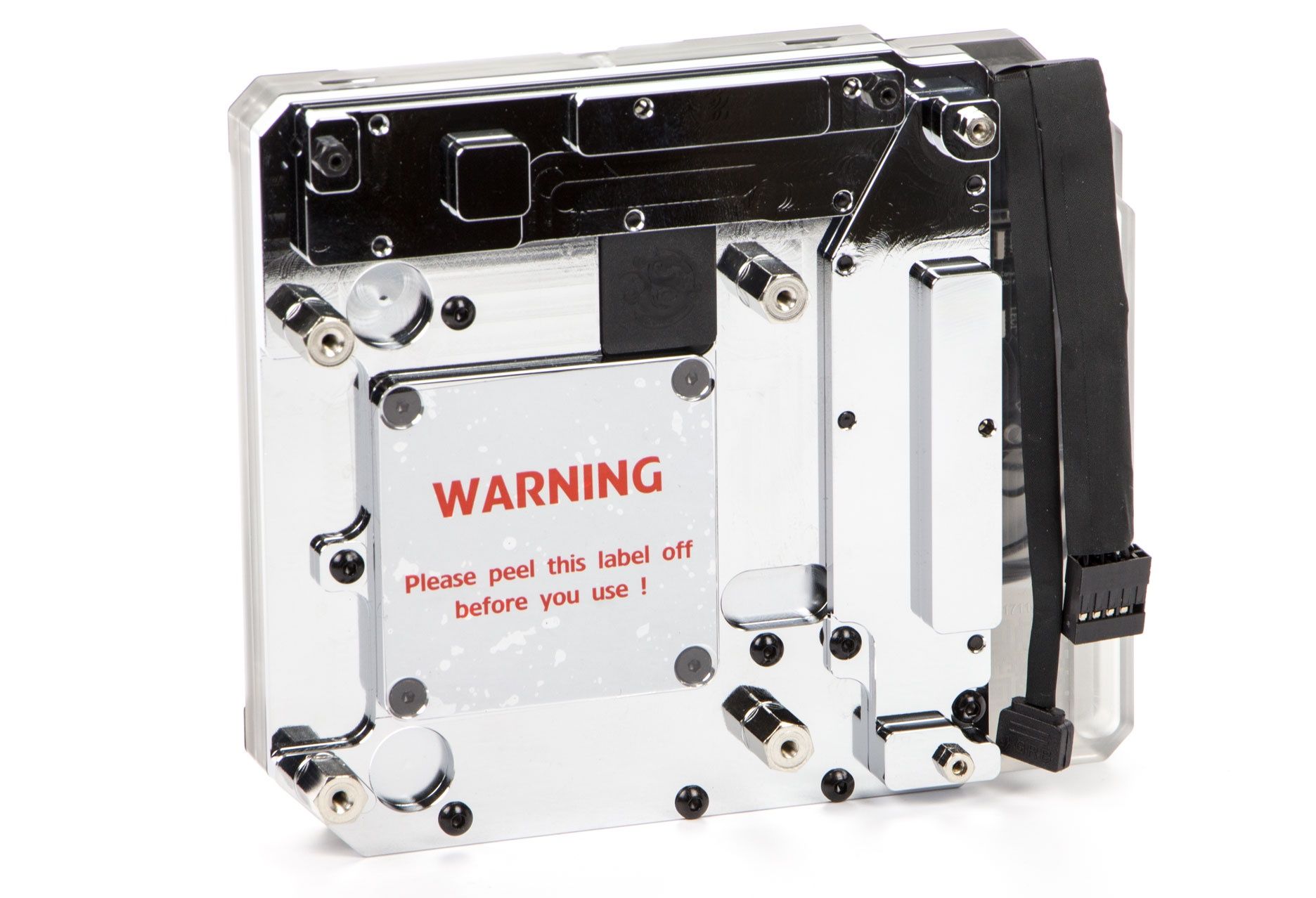

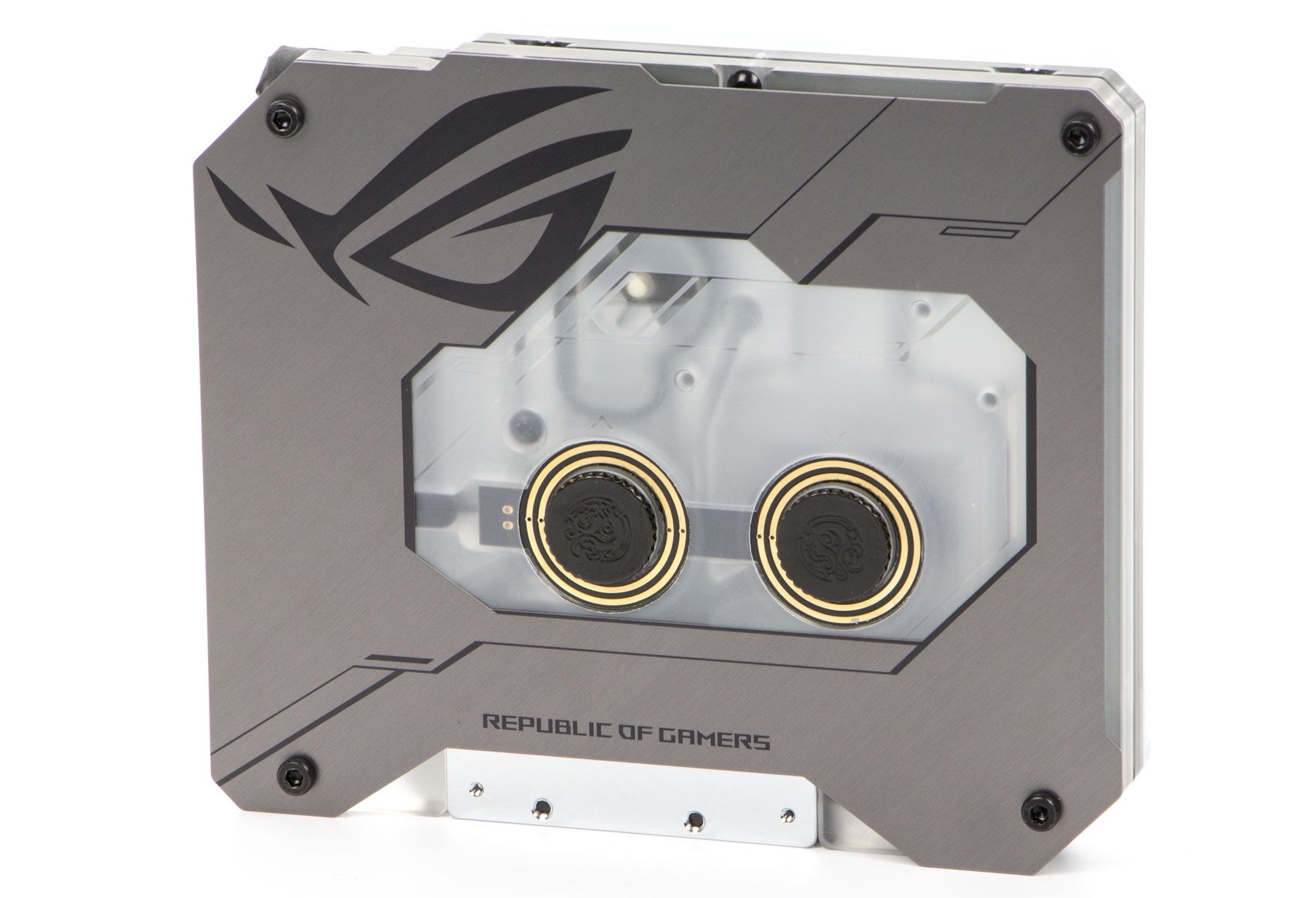

Razem z płytą dodawany jest monoblok, który został zaprojektowany we współpracy z firmą Bitspower. Konstrukcja ta obejmuje procesor i sekcję zasilania (obok można też dołożyć radiator dla nośnika M.2), a ponadto oferuje kilka przydatnych funkcji – producent zintegrował tutaj czujniki przepływu i wycieku czynnika chłodniczego, a także sensory do pomiaru temperatury na wejściu i wyjściu bloku. Całość oczywiście uzupełnia efektowne podświetlenie Aura RGB LED.

Zastosowanie monobloku z pewnością przypadnie do gustu entuzjastom korzystającym z samodzielnie złożonego zestawu LC. Rozwiązanie to powinno ułatwić składanie i dopasowywanie komponentów, a ponadto uprości obieg chłodzenia cieczą.

Szkoda jednak, że w zestawie nie znajdziemy też standardowych radiatorów na sekcję zasilania. Dodatek ten raczej nie wpłynąłby znacząco na cenę produktu, a pozwoliłoby korzystać z płyty również przy zastosowaniu standardowego, powietrznego chłodzenia CPU lub chłodzenia wodnego typu AiO. W tym momencie zastosowanie innego chłodzenia niż blok wodny jest dosyć ryzykowne i nie polecamy takiego rozwiązania

Jak już wspomnieliśmy we wstępie, Maximus IX Extreme to propozycja adresowana głównie do entuzjastów. Nie mogło więc zabraknąć wydajnej sekcji zasilania, a także funkcji ułatwiających podkręcanie (również to ekstremalne z ciekłym azotem w roli głównej). Przy krawędzi laminatu znalazły się przyciski do włączania i restartowania komputera, przyciski Safe Boot, ReTry i MemOK!, przełączniki Slow Mode i BIOS Switch, zworka do aktywowania trybu LN2, wyświetlacz diagnostyczny i punkty pomiarowe napięć (PCH, DRAM, ST, IGPU, PLL, IO, SA, Vcore).

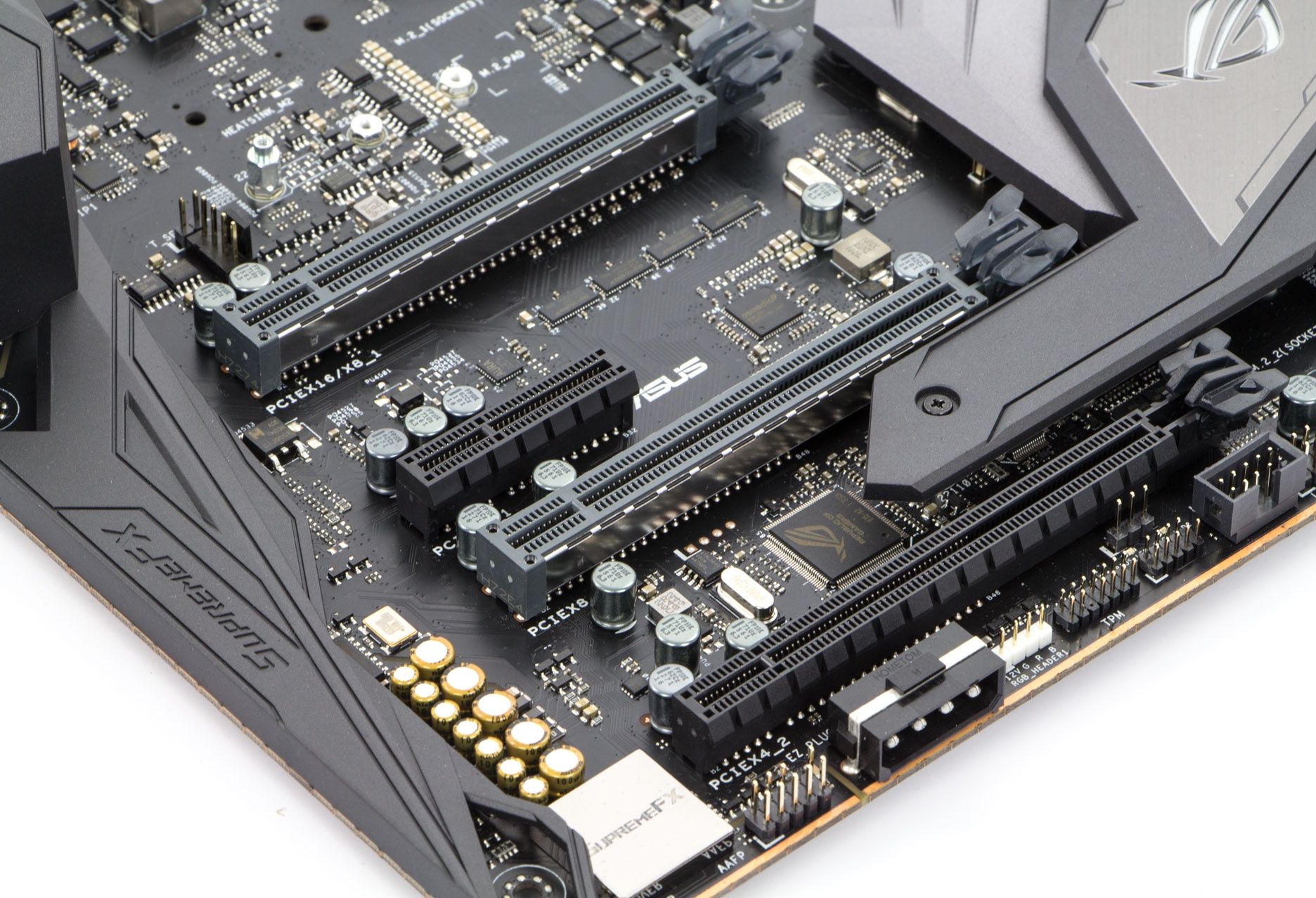

Jak wygląda kwestia złączy dla kart rozszerzeń? Co prawda płyta zalicza się do większych konstrukcji, ale na pokładzie znalazły się tylko cztery sloty: PCI-Express 3.0 x16, PCI-Express 3.0 x16@x8, PCI-Express 3.0 x16@x4 i PCI-Express 3.0 x4. W tych pierwszych można połączyć dwie karty graficzne w trybie SLI (x8/x8) lub nawet trzy w trybie CrossFireX (x8/x8/x4). W przypadku obsadzenia większej liczby kart graficznych należy podpiąć jeszcze wtyczkę zasilającą MOLEX.

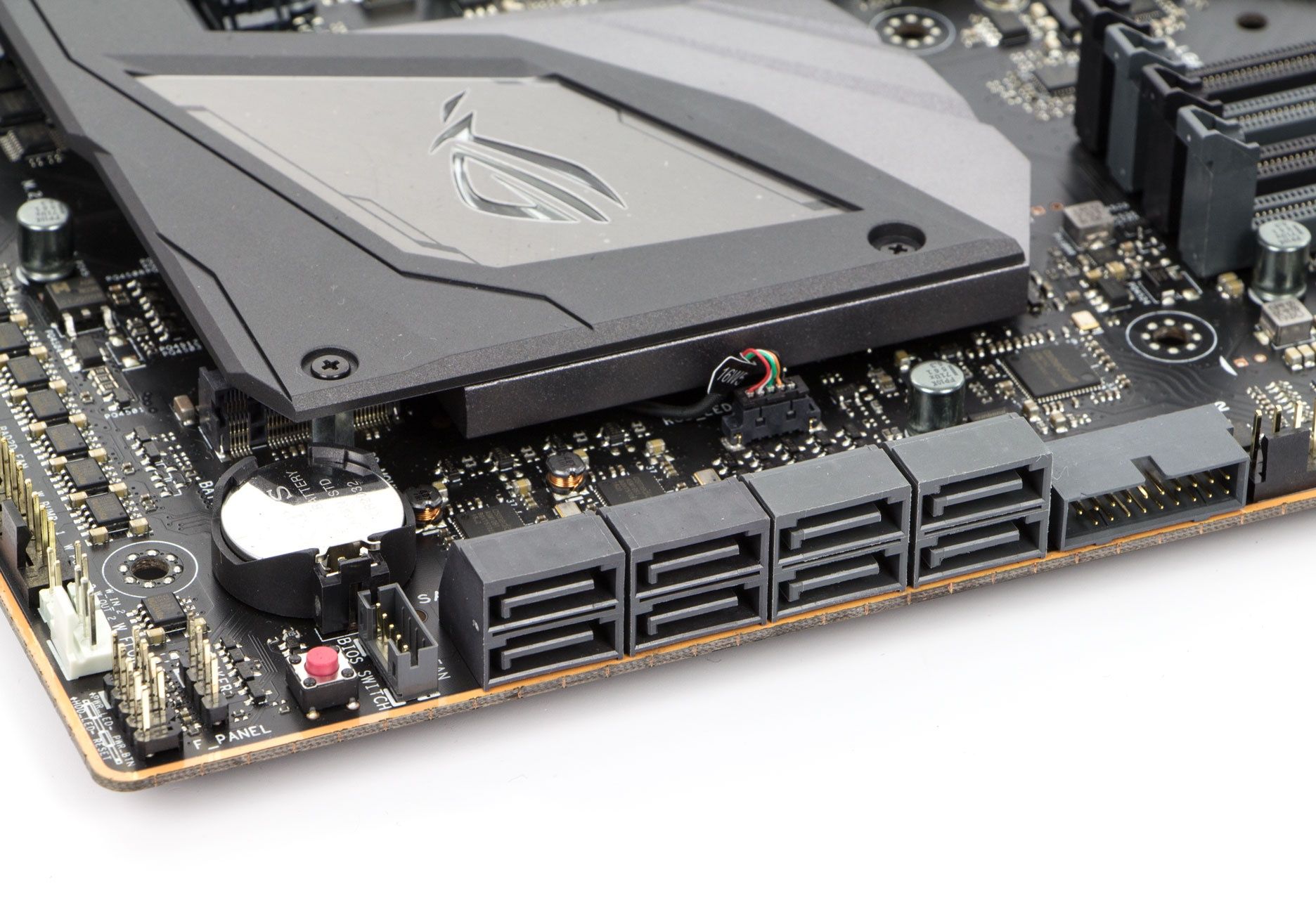

Jeżeli chodzi o złącza dla dysków i napędów, producent przewidział osiem gniazd SATA 6 Gb/s i dwa M.2 32 Gb/s - to bliżej podstawki procesora można wyposażyć w dodatkowy radiator, natomiast to obok chipsetu pozwoli na montaż dłuższych nośników typu 22110 (ale już bez radiatora - nad slotem znajduje się plastikowa osłona). Obydwa gniazdka M.2 oczywiście obsługują też pamięć Intel Optane.

Warto jednak pamiętać, że gniazda SATA i M.2 dzielą linie z ostatnim złączem PCI-Express 3.0 x16@4, więc nie można jednocześnie korzystać ze wszystkich slotów (dokładniej objaśnia to tabela poniżej).

	Dostępne złącza
M.2_1	PCIe	PCIe	SATA	SATA	PCIe	PCIe	SATA	SATA
M.2_2	PCIe	SATA	PCIe	SATA	PCIe	X	PCIe	X
SATA_1	V	X	V	X	V	X	V	X
SATA_2	V	X	V	X	V	X	V	X
SATA_3	V	V	V	V	X	X	X	X
SATA_4	V	V	V	V	X	X	X	X
SATA_5	V	V	V	V	V	V	V	V
SATA_6	V	V	V	V	V	V	V	V
SATA_7	V	V	V	V	V	V	V	V
SATA_8	V	V	V	V	V	V	V	V
PCIe 3.0 x4	X	X	X	X	V (x2)	V	V (x2)	V

Na laminacie znajdziemy jeszcze całą gamę innych złączy. Mamy tutaj dwa pinowe złącza do wyprowadzenia dwóch portów USB 2.0 (łącznie czterech), jedno do wyprowadzenia dwóch portów USB 3.0 i jedno do wyprowadzenia jednego portu USB 3.1 10 Gb/s (z kontrolera ASMedia ASM2142).

Producent zadbał tez o odpowiedni zestaw złączy do podpięcia chłodzenia – mamy tutaj dwa gniazda dla pompek, dwa gniazda dla wentylatorów w obudowie oraz osiem dla wentylatorów na chłodnicach (po cztery na górze i dole laminatu). Są też dwa złącza dla przepływościomierza. Gdyby taki zestaw okazał się niewystarczający, przewidziano możliwość podpięcia adaptera Extension Fan z trzema dodatkowymi złączami dla wentylatorów i trzema dla czujników temperatury. Co tu dużo mówić, zwolennicy wodowania na pewno nie będą mieli powodów do narzekania.

Za dźwięk odpowiada układ ROG SupremeFX S1220, który bazuje na 8-kanałowym kodeku Realtek ALC1220, ale producent wyposażył go jeszcze w przetwornik analogowo-cyfrowy ESS Sabre Hi-Fi ES9023P, wzmacniacz operacyjny Texas Instruments RC4580, a także wysokiej klasy kondensatory marki Nichicon. Od strony programowej nad jakością dźwięku czuwa panel ROG Sonic Studio III.

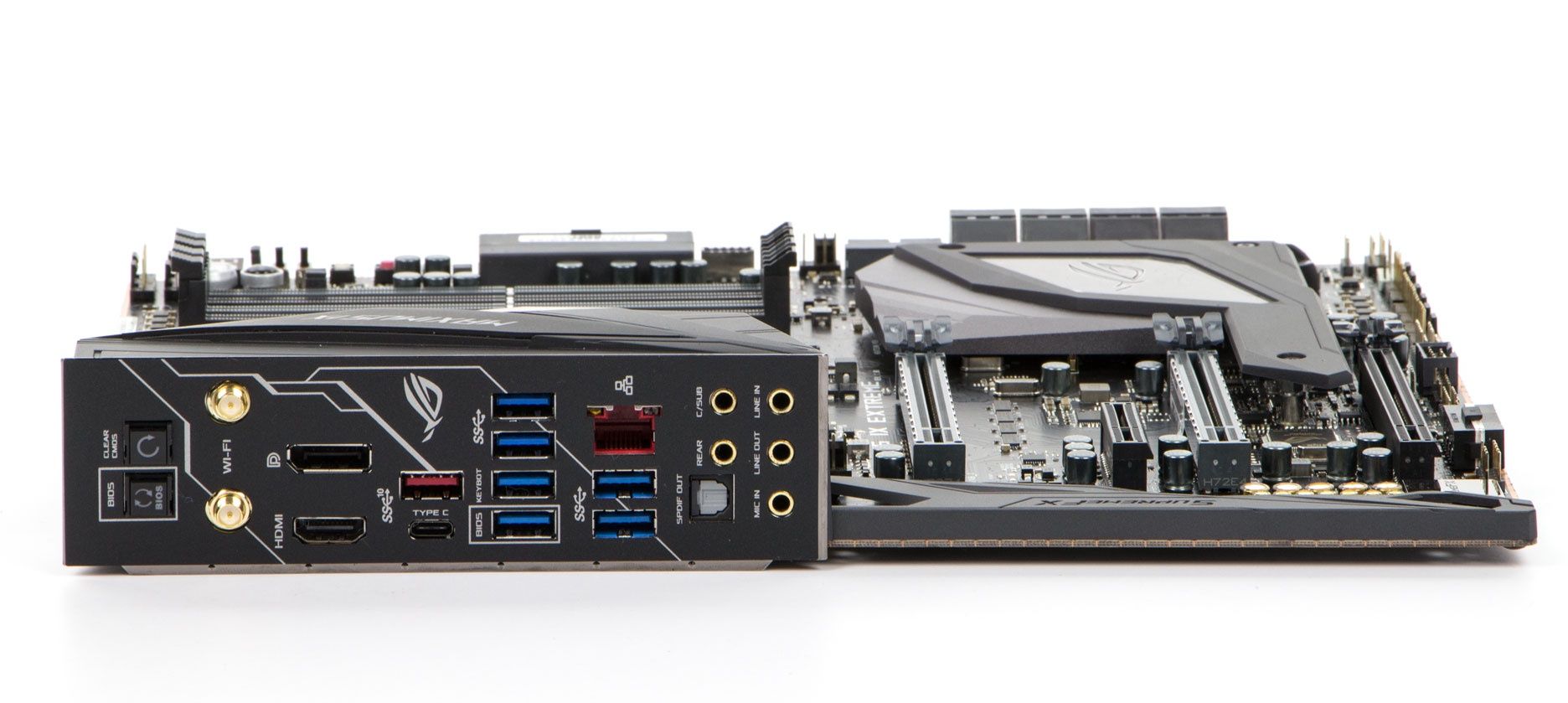

Tylny panel równie bogaty co sama płyta - znajdziemy tutaj: sześć portów USB 3.0, jeden port USB 3.1 10 Gb/s, jeden port Thunderbolt 3 40 Gb/s (USB typ C), wyjścia HDMI i DisplayPort 1.2, a także dwa przyciski - Clear CMOS do przywracania domyślnych ustawień i USB BIOS Flashback do awaryjnej aktualizacji BIOS-u.

Jest też złącze sieciowe RJ45 gigabitowej karty sieciowej Intela z technologią GameFirst IV, dwa złącza dla anteny z bezprzewodowej karty sieciowej Wi-Fi i złącza audio układu dźwiękowego (w tym optyczne S/PDIF). Trzeba zatem przyznać, że jest tutaj wszystko, czego powinniśmy oczekiwać od nowoczesnej, high-endowej płyty głównej.

Na kolejnych stronach przyjrzymy się oprogramowaniu, a także sprawdzimy wydajność i pobór energii komputera z testowaną płytą główną.

Platforma testowa

[kontrolka produkt=intel-core-i5-7600k typ=top10new tytul="Intel Core i5-7600K" opis="Intel Core i5-7600K został wyposażony w cztery rdzenie – standardowo pracują one z taktowaniem 3,8 GHz, w trybie Turbo Boost mogą przyspieszyć nawet do 4,2 GHz, a dzięki odblokowanemu mnożnikowi można go dodatkowo przyspieszyć (wymagane jest odpowiednie chłodzenie). Za wyświetlanie obrazu odpowiadał zintegrowany układ graficzny HD Graphics 630. "]

[kontrolka produkt=be-quiet-shadow-rock-tf-2 typ=top10new tytul="be quiet! Shadow Rock TF 2" opis="Do chłodzenia procesora wykorzystaliśmy horyzontalne chłodzenie be quiet! Shadow Rock TF 2. Konstrukcja ta wyróżnia się dobrą wydajnością i cichą pracą, a przy tym owiewa pobliskie elementy płyty głównej."]

[kontrolka produkt=asus-rog-maximus-ix-extreme typ=top10new tytul="ASUS ROG Maximus IX Extreme" opis="Testowana przez nas płyta główna. ASUS ROG Maximus IX Extreme to propozycja dla najbardziej wymagających graczy i entuzjastów, którzy składają komputer z chłodzeniem wodnym."]

[kontrolka produkt=corsair-vengeance-lpx-ddr4-4x-4-gb-2800 typ=top10new tytul="Corsair Vengeance LPX 2x 4 GB 2800 MHz CL16" opis="Dwukanałowy zestaw pamięci DDR4 o pojemności 4 GB dla platform AMD i Intel (w naszej platformie pracował z nominalną częstotliwością kontrolera pamięci - 2400 MHz)."]

[kontrolka produkt=adata-ultimate-su800-256-gb typ=top10new tytul="ADATA Ultimate SU800 256 GB" opis="Za dysk systemowy posłużył nam nośnik ADATA Ultimate SU800 256 GB pod SATA 6 Gb/s. Nośnik został wyposażony w 4-kanałowy kontroler SMI oraz kości pamięci 3D TLC NAND."]

[kontrolka produkt=chieftec-a-135-aps-750cb typ=top10new tytul="Chieftec A-135 APS-750CB 750 W" opis="Chieftec A-135 APS-750CB to średnia półka wśród zasilaczy. Jednostka oferuje moc 750 W, a jej sprawność energetyczną potwierdzono certyfikatem 80 PLUS Bronze."]

[kontrolka produkt=microsoft-windows-pro-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Pro 64 bit" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Tylko ten system pozwoli na pełne wykorzystanie potencjału najnowszych procesorów AMD i Intel."]

Sterowniki graficzne:

Intel Graphics Driver for Windows 15.46

Urządzenia pomiarowe:

Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy wydajności

W testach wykorzystaliśmy najnowszą wersję benchmarka 3DMark. Pomiary przeprowadziliśmy dla platformy z procesorem Intel Core i5-7600K i zintegrowanym układem graficznym Intel HD Graphics 630.

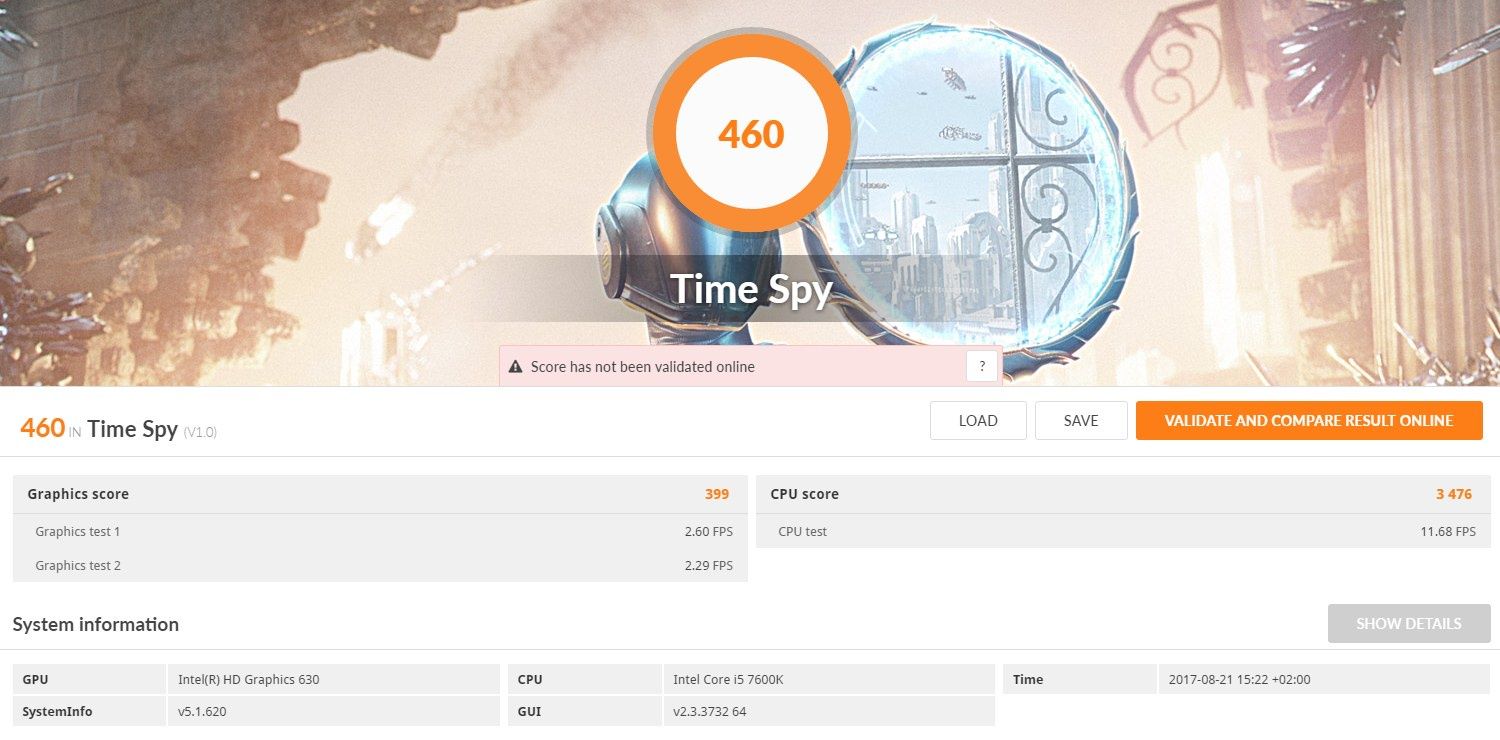

ASUS ROG Maximus IX Extreme - 3DMark Time Spy

Konfiguracja ze zintegrowaną grafiką uzyskała 460 punktów (399 punktów Graphics Score i 3476 punktów CPU Score). Wydajność platformy bez zastrzeżeń.

UEFI BIOS

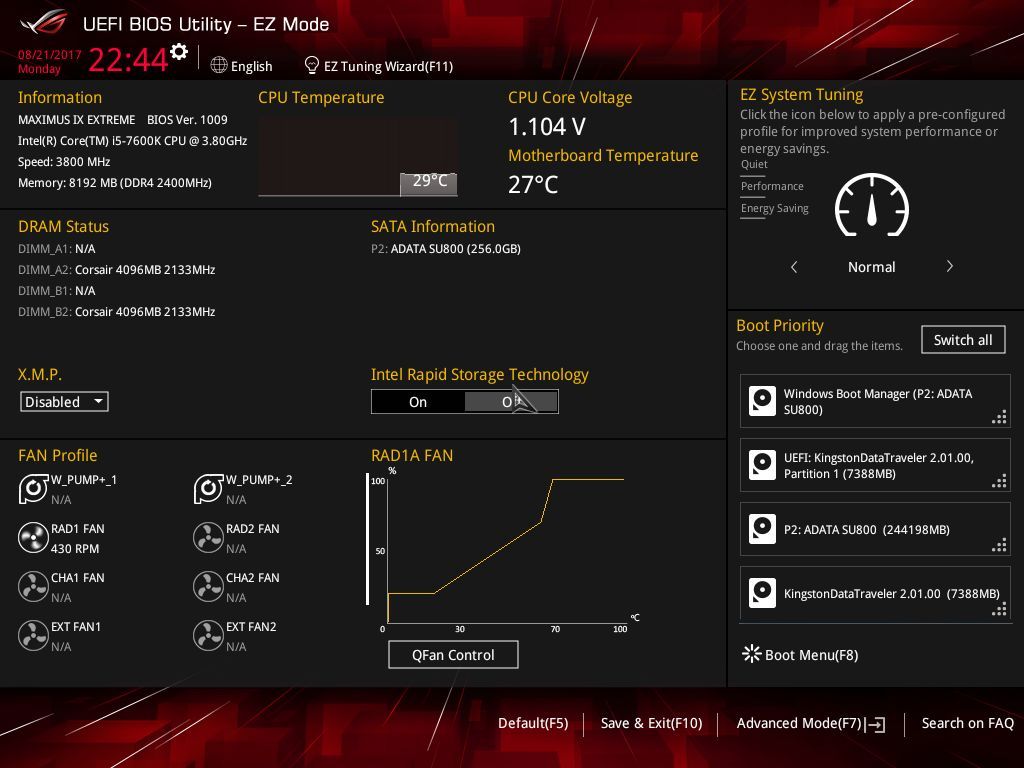

Płyta Maximus IX Extreme działa pod obsługą znanego i lubianego UEFI BIOS. Tradycyjnie mamy do czynienia z dwoma trybami – dla mniej doświadczonych użytkowników udostępniono EZ Mode, a sprzętowi wyjadacze mogą przełączyć się do Advanced Mode. Dostępnych opcji jest bardzo dużo, ale zostały one uszeregowane w intuicyjny sposób.

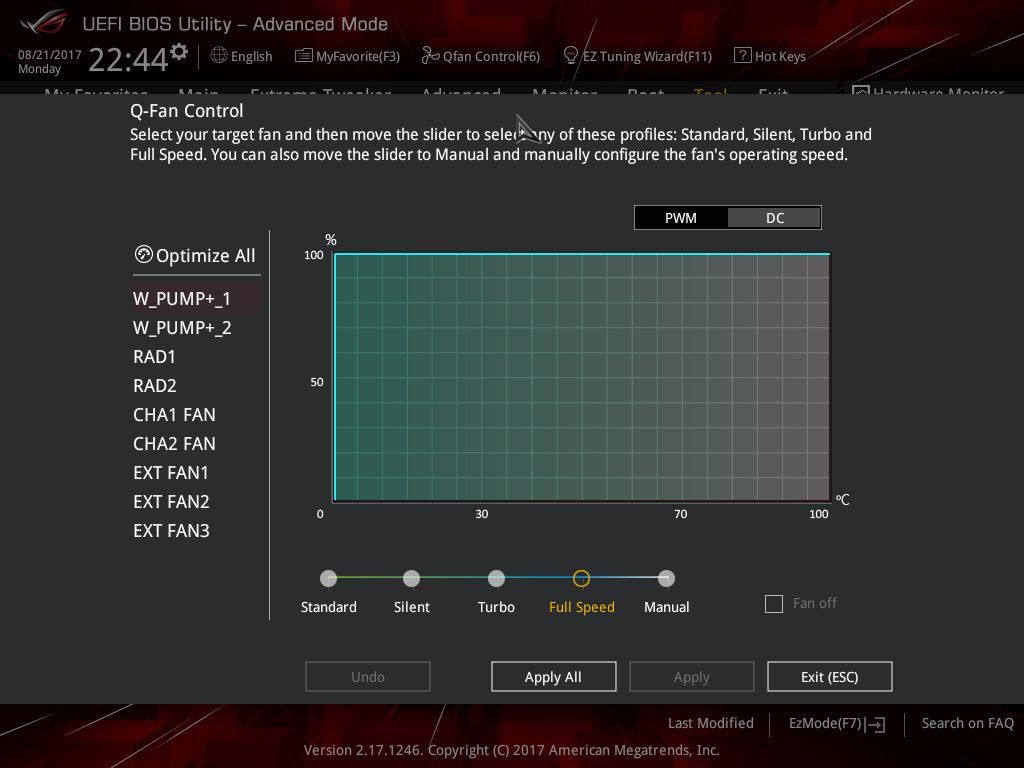

Nie zabrakło też możliwości sterowania prędkością obrotową podłączonych wentylatorów…

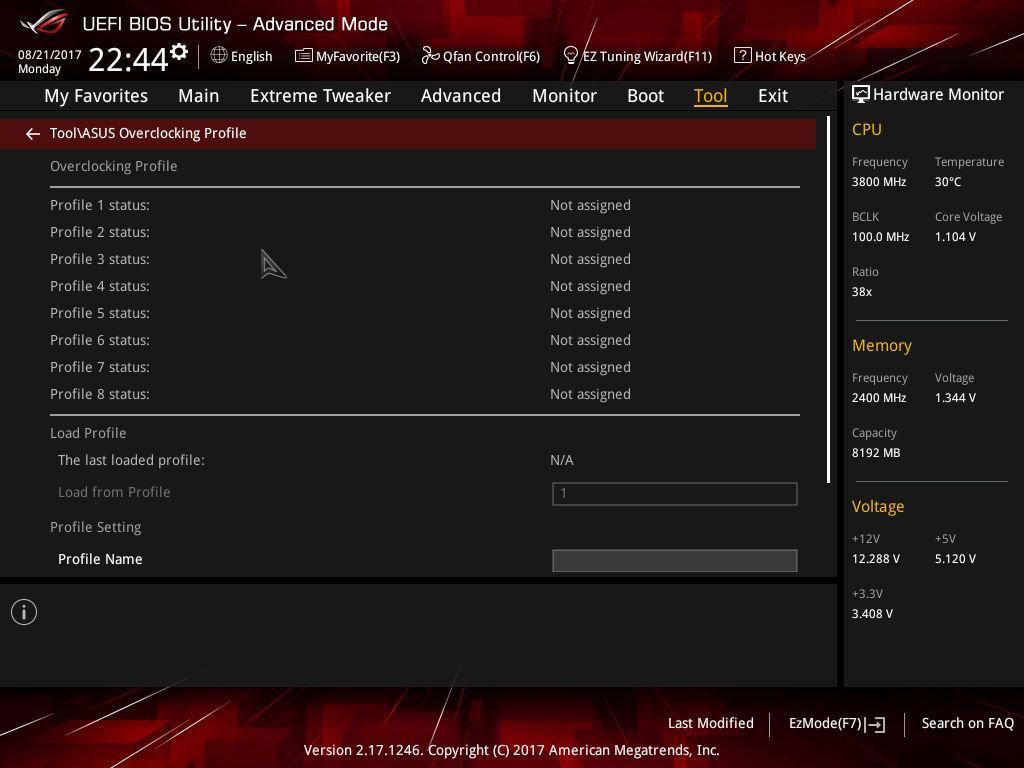

...a zmienione ustawienia można zapisać w ośmiu profilach (również z możliwością wyeksportowania/zaimportowania z pamięci USB).

Producent zabezpieczył płytę przed ewentualnym uszkodzeniem oprogramowania. Na laminacie znalazły się dwie kości BIOS-u, a ponadto przewidziano możliwość awaryjnej aktualizacji UEFI za pomocą funkcji BIOS Flashback (wystarczy, że wgramy nowy plik na pamięć USB, podłączymy ją do odpowiedniego portu na tylnym panelu i przez chwilę naciśniemy przycisk BIOS Flashback).

Podkręcanie

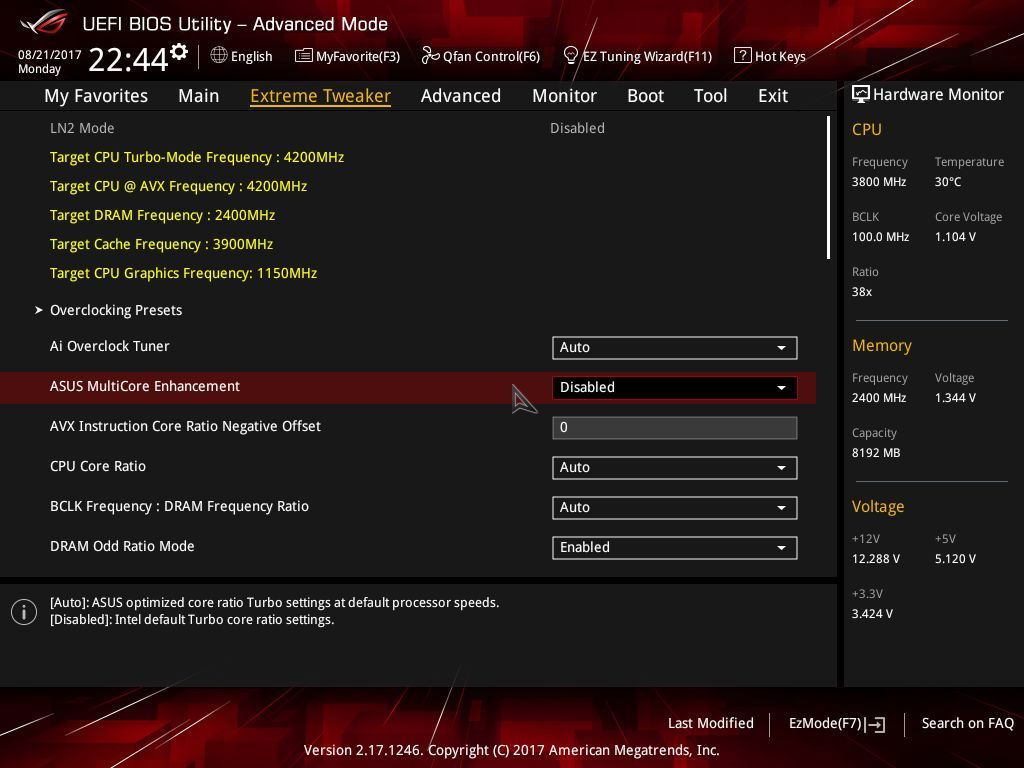

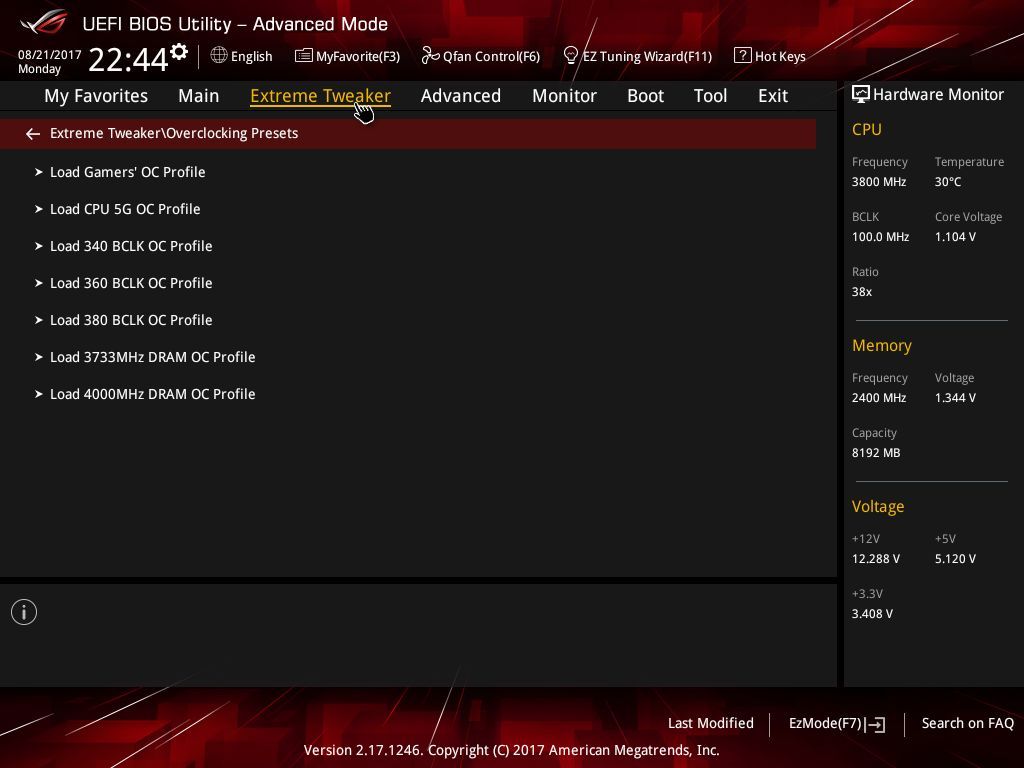

Oprogramowanie płyty obejmuje całą gamę opcji odpowiedzialnych za manualne podkręcanie, ale nie zabrakło też funkcji automatycznego przyspieszania komputera – do dyspozycji oddano kilka profili do podkręcania procesora, magistrali BCLK i pamięci RAM.

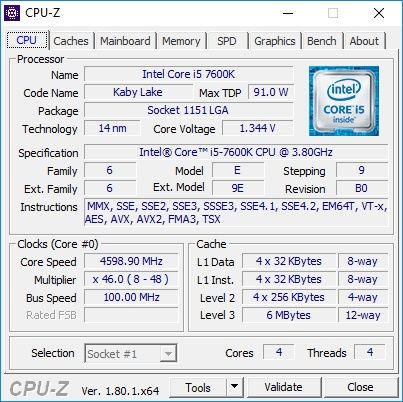

ASUS ROG Maximus IX Extreme - podkręcanie

Na początku wypróbowaliśmy profil Gamers OC – pozwolił on przyspieszyć procesor do 4,8 GHz i pamięci do 2800 MHz. Później przyszedł czas na profil automatycznie zwiększający taktowanie procesora do 5 GHz, ale w naszym przypadku okazał się niestabilny (do chłodzenia procesora wykorzystaliśmy cooler be quiet! Shadow Rock TF 2).

Pobór energii platformy z procesorem Intel Core i5-7600K i układem graficznym Intel HD 630 - W mniej=lepiej

Pobór mocy platformy ze zintegrowanym układem graficznym jest bardzo niewielki – przy wymagających zastosowaniach maksymalnie jest to 100 W. Warto jednak pamiętać, że dołożenie karty graficznej znacznie zwiększa zapotrzebowanie na energię elektryczną, więc dobrze zaopatrzyć się w mocniejszy zasilacz (zwłaszcza jeżeli mamy w planach podkręcanie).

Zwolennicy wodowania będą zadowoleni

Maximus IX Extreme bez wątpienia można nazwać ekstremalną propozycją, która od początku do końca została zaprojektowana z myślą o entuzjastach korzystających z chłodzenia wodnego. Niestety, cena płyty też jest ekstremalna i na jej zakup będą sobie mogli pozwolić klienci z najbardziej zasobnymi portfelami.

Płyta sprawdzi się przy budowie wydajnego komputera na bazie procesora Intel Skylake lub Kaby Lake, ale najprawdopodobniej już nie obsłuży nadchodzących modeli z generacji Coffee Lake. Można też zamontować dwie wydajne karty graficzne i kilka dysków, wliczając w to dwa wydajne nośniki SSD M.2 PCIe. Warto jednak pamiętać, że sloty SATA, M.2 i PCIe dzielą ze sobą linie transmisyjne, więc jednocześnie nie można korzystać ze wszystkich funkcji.

ASUS ROG Maximus IX Extreme nie jest jednak typową płytą główną, bo na tle innych modeli wyróżnia się konstrukcją dostosowaną typowo do chłodzenia cieczą. W zestawie znajdziemy monoblok na procesor i sekcję zasilania, będącym sporym ułatwieniem przy składaniu komputera, a ponadto na laminacie umieszczono całą gamę złączy, do których można podpiąć inne elementy układu LC. Wyspecjalizowanie konstrukcji sprawia jednak, że raczej nie będą mogli z niej skorzystać użytkownicy standardowych, powietrznych chłodzeń lub zestawów typu AiO.

Jak przystało na model z linii Republic of Gamers, nie zabrakło też funkcji dla graczy. Producent udostępnił dobrej jakości układ dźwiękowy Supreme FX S1220 i kartę sieciową z funkcją Game First IV. Ponadto płyta została przystosowana do zaawansowanego podkręcania, aczkolwiek nie jest to konstrukcja stricte przeznaczona dla ekstremalnych overclockerów bijących rekordy wydajności (taką płytą jest model Maximus IX Apex).

ASUS ROG Maximus IX Extreme kosztuje u nas około 2300 złotych, co nie jest małą kwotą, zwłaszcza jak na płytę pod mainstreamową platformę Intela, ale funkcjonalność i wyposażenie konstrukcji potrafi uzasadnić tę stawkę. Pytanie tylko czy jest sens składać tak drogi komputer na płycie z serii 200, gdy w podobnej cenie są dostępne high-endowe płyty X299, a za rogiem widać też premierę platformy z serii 300.
