ASUS Strix Z270G Gaming – bezkompromisowe mikro

Któż z nas nie marzył o małym komputerku do grania? Świetnie sprawdzi się tutaj platforma Intel Z270, która nadal cieszy się sporym zainteresowaniem wśród graczy i entuzjastów. Konstrukcja ta pozwala na budowę wydajnego i funkcjonalnego zestawu, a przy zastosowaniu odpowiedniej płyty głównej, wszystko można zmieścić w formie niewielkiego komputerka.

Tak się składa, że do naszej redakcji trafiła jedna z najbardziej wypasionych płyt głównych Z270 w mniejszym formacie mATX – mowa o modelu ASUS Strix Z270G Gaming, który został zaprojektowany właśnie z myślą o graczach. Jak się sprawdza nowa konstrukcja firmy ASUS i czy rzeczywiście spełni oczekiwania docelowej grupy odbiorców? Postanowiliśmy to sprawdzić.

• obsługa procesorów Intel Skylake i Kaby Lake
• możliwość podkręcania odblokowanych procesorów
• jedna nielicznych mATX z Wi-Fi
• wsparcie dla konfiguracji SLI i CrossFireX
• dwa złącza M.2 32 Gb/s
• wsparcie dla pamięci Intel Optane
• porty USB 3.1 10 Gb/s A+C na tylnym panelu
• możliwość montażu elementów wydrukowanych na drukarce 3D
• podświetlenie Aura RGB

Płyta nie tylko nieźle wygląda (co jest też zasługą podświetlenia Aura RGB), ale też oferuje bardzo dobrą funkcjonalność – otrzymujemy tutaj praktycznie wszystko, czego moglibyśmy oczekiwać od płyty z serii Z270. Co istotne, Z270G Gaming to jedna z dwóch konstrukcji w tym formacie, które dysponują kartą Wi-Fi. Wszystko to za mniej więcej 900 złotych, co jednak jest już całkiem sporym wydatkiem.

Płyta dotarła do nas w niewielkim opakowaniu z motywem serii Strix. W zestawie znajdziemy:

• 4 przewody sygnałowe SATA
• przedłużacz do podłączenia taśmy RGB LED
• mostek HB SLI
• antenę dla bezprzewodowej karty sieciowej Wi-Fi
• ramkę CPU Instalation Tool
• dwie śrubki do montażu nośników M.2
• zaślepkę panelu I/O
• płytę z oprogramowaniem i sterownikami
• instrukcję obsługi
• podkładkę pod szklankę z motywem ASUS ROG
• komplet naklejek z motywem ASUS ROG + naklejki do podpisania przewodów SATA
• kupon na 20% zniżki w sklepie CableMod

Co tu dużo mówić, jest wszystko czego potrzeba, a przy okazji znajdziemy kilka mniej lub bardziej przydatnych dodatków.

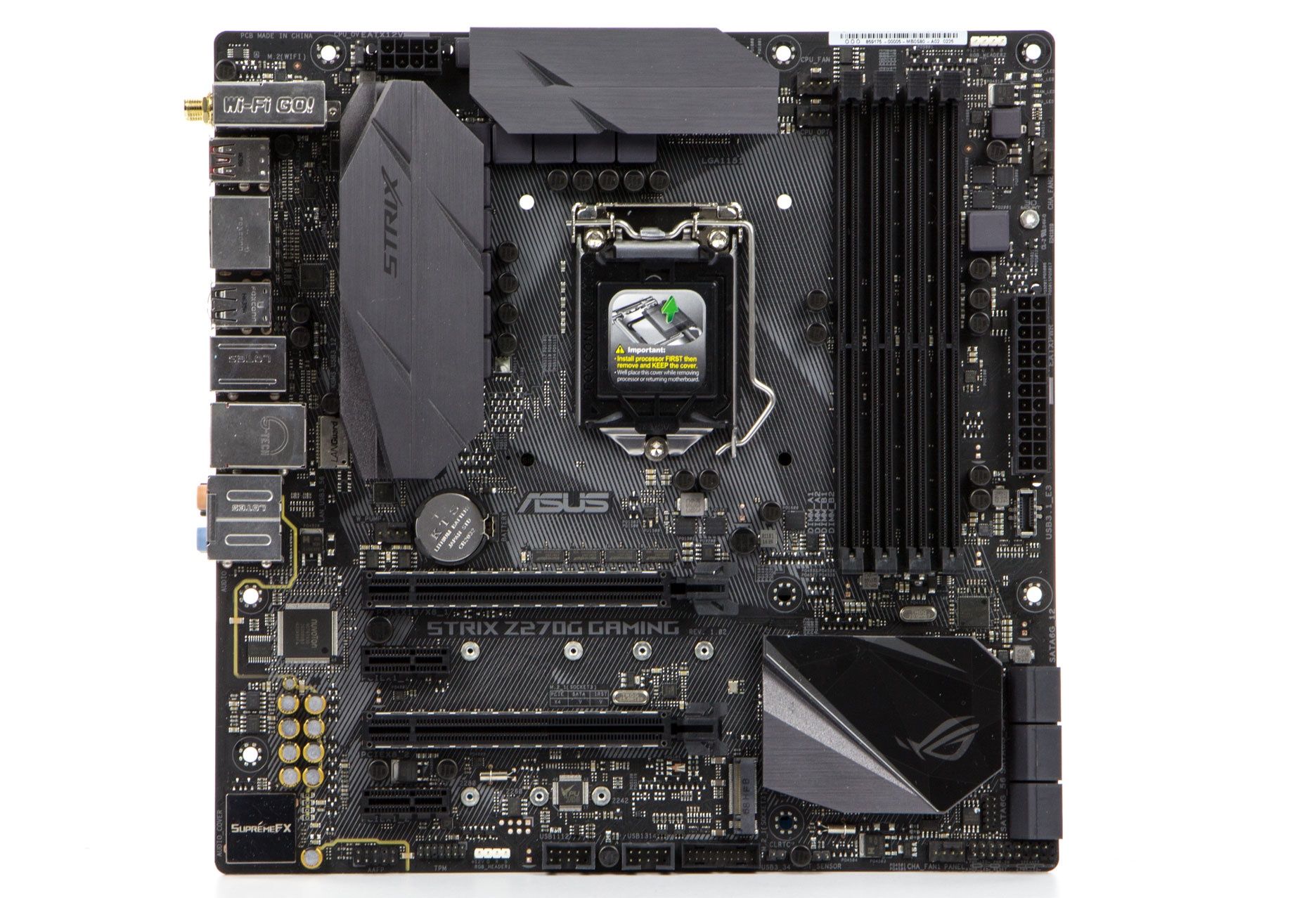

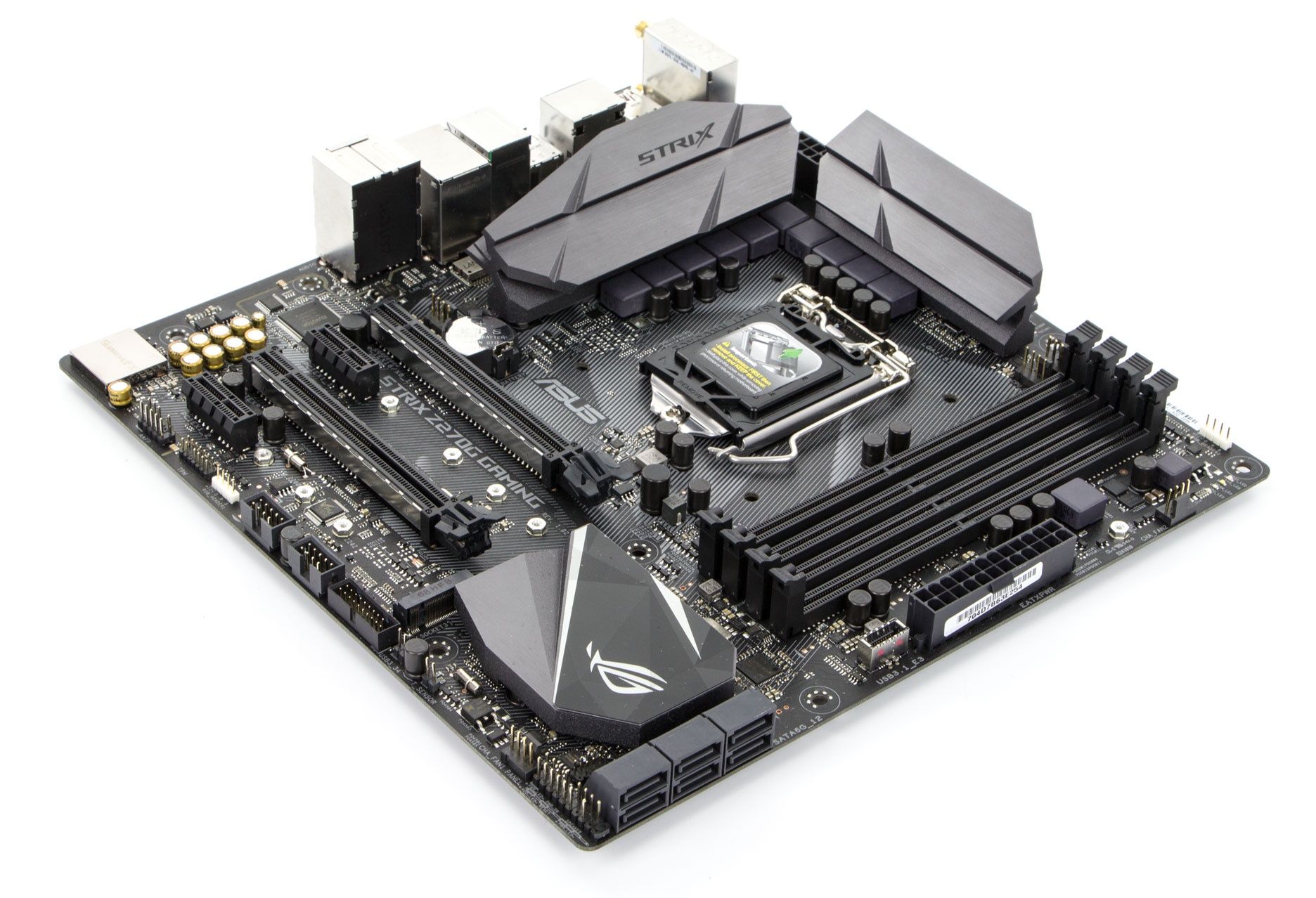

Płyta została utrzymana w efektownej stylistyce, którą znamy z innych modeli z serii Strix (np. niedawno testowanego Strix B250F Gaming). W oczy rzuca się ciemna kolorystyka oraz rozłożyste radiatory na sekcji zasilania. Ponadto producent przewidział możliwość montażu dodatkowych elementów wydrukowanych na drukarce 3D (pliki projektów są dostępne na stronie producenta).

Radiator na chipsecie został przyozdobiony podświetleniem Aura RGB, a dodatkowym atutem jest możliwość jego synchronizacji z peryferiami producenta za pomocą technologii Aura Sync. Nie zabrakło też możliwości podpięcia dodatkowej taśmy RGB LED (w zestawie dodawany jest przedłużacz).

Strix Z270G Gaming współpracuje z procesorami Intel Skylake i Kaby Lake pod gniazdo LGA 1151 oraz 2-kanałowymi zestawami pamięci DDR4 – do dyspozycji oddano cztery banki, które obsługują moduły o taktowaniu do 4000 MHz (po OC). Entuzjaści mogą zdecydować się na podkręcenie układów z odblokowanym mnożnikiem, a pomoże w tym wydajna, 10-fazowa sekcja zasilania oraz zewnętrzny generator zegara bazowego.

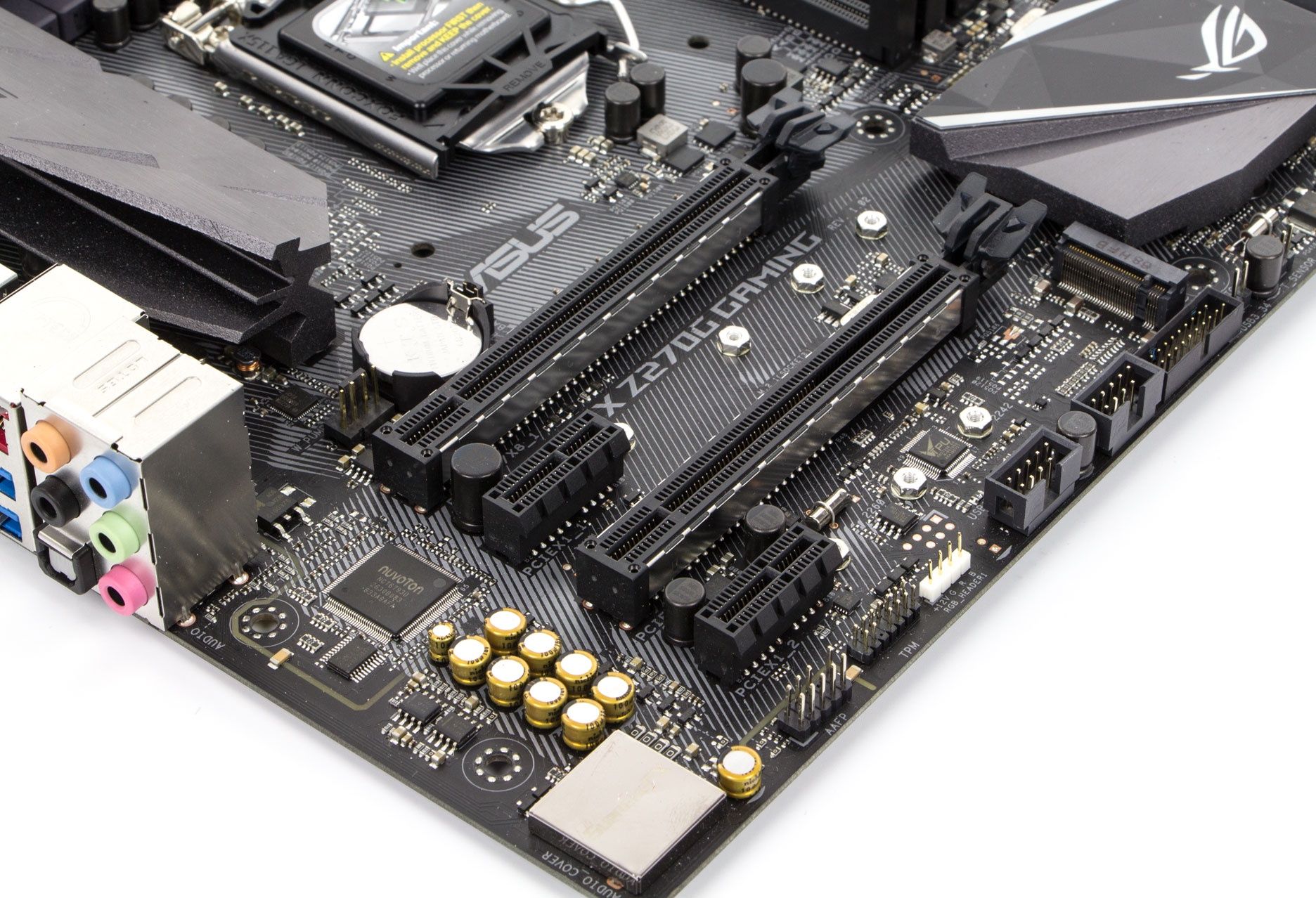

Co prawda płyta bazuje na laminacie formatu mATX, ale producentowi udało się zmieścić całkiem bogaty zestaw złączy. Dla kart rozszerzeń przewidziano dwa PCI-Express 3.0 x1 i dwa wzmocnione PCI-Express 3.0 x16 (x16/x8) – w tych drugich można połączyć dwie karty graficzne w trybie SLI lub CrossFireX (x8/x8). Miłym dodatkiem jest mostek HB SLI.

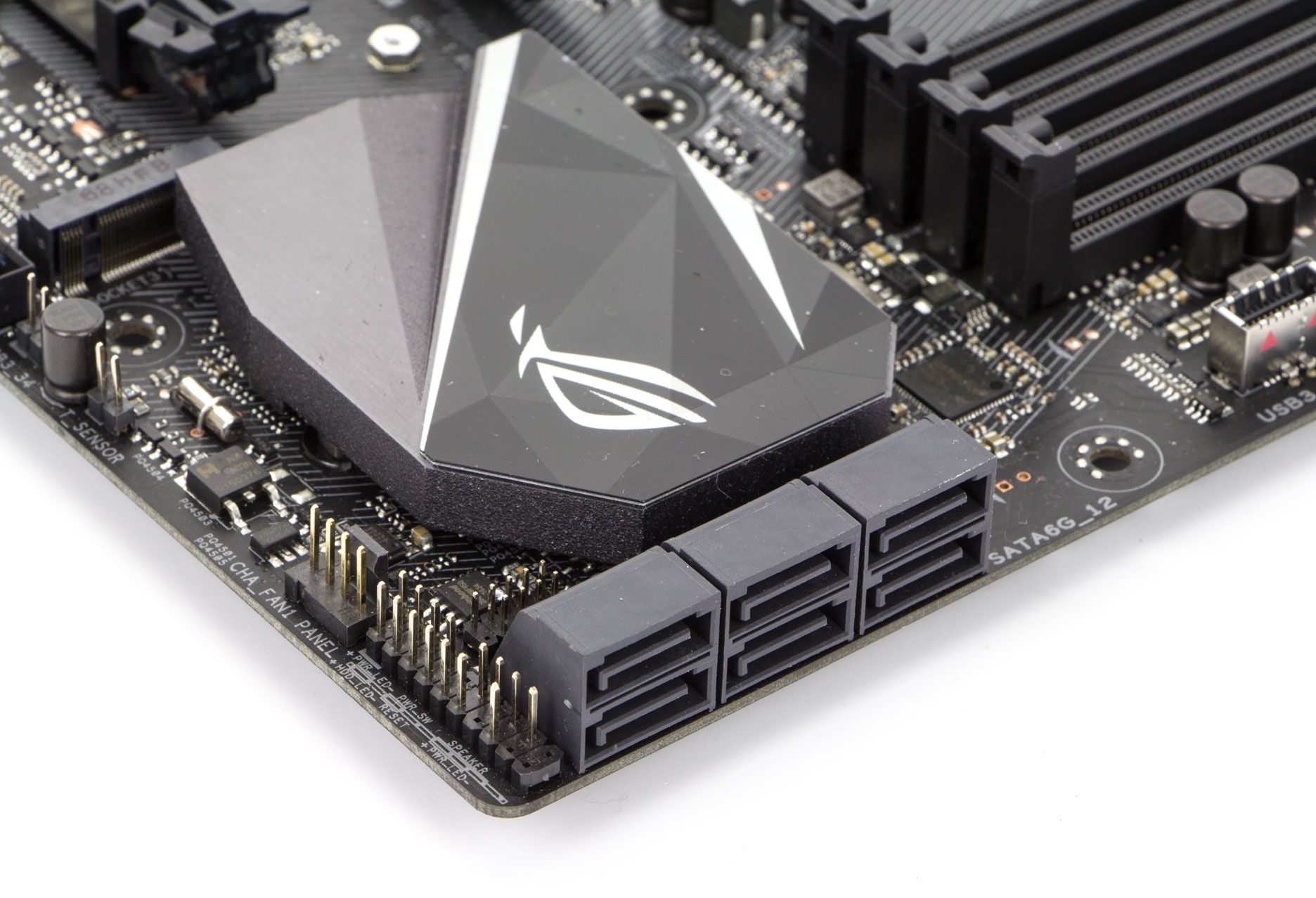

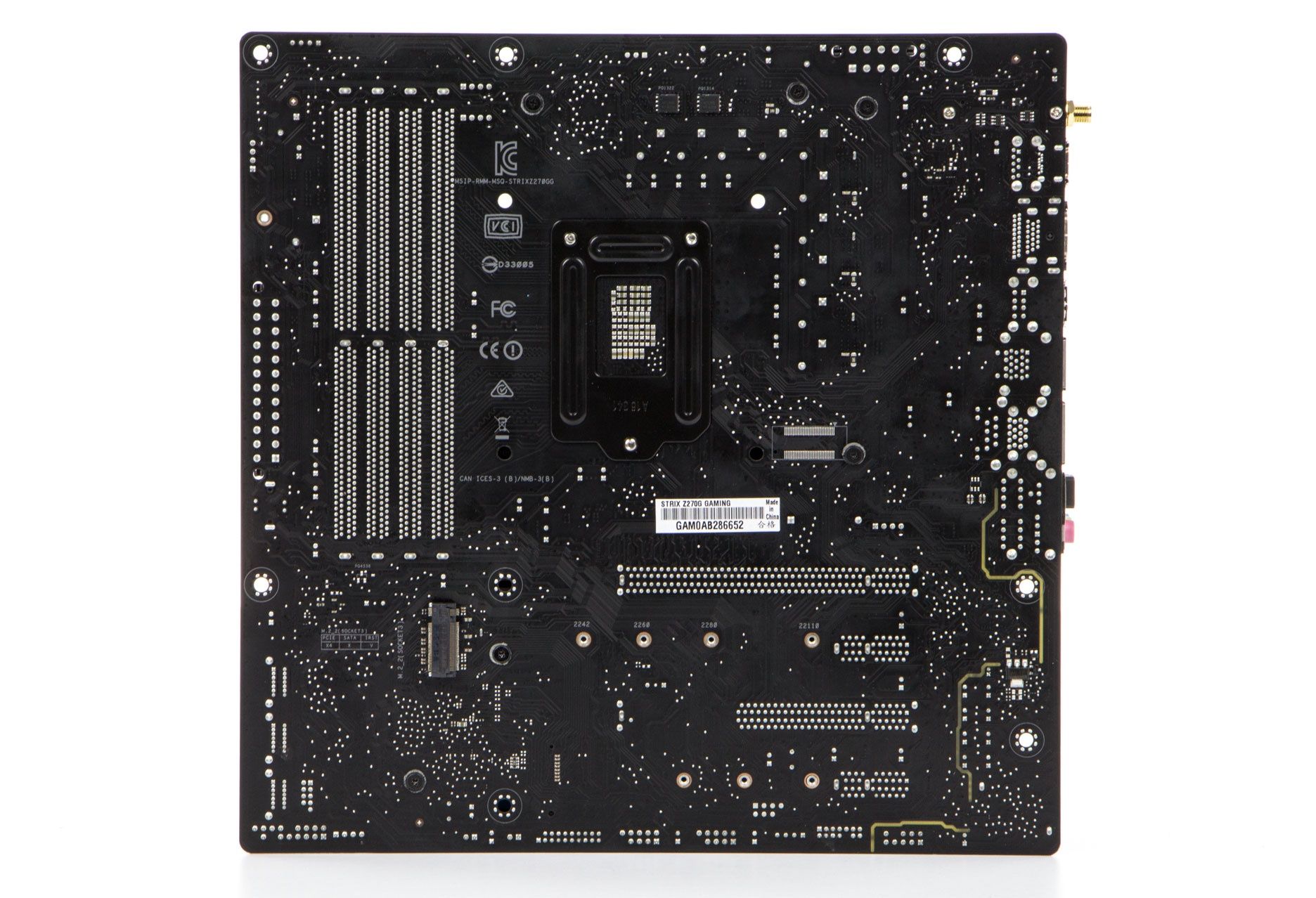

Jeżeli chodzi o złącza dla dysków i napędów, producent przewidział sześć gniazd SATA 6 Gb/s i dwa M.2 32 Gb/s – na awersie znalazło się złącze z obsługą nośników SATA i PCIe, natomiast na rewersie drugie, ale obsługujące tylko nośniki PCIe (zaletą jest tutaj możliwość montażu większych dysków w formacie M.2 22110).

Na pokładzie znajdziemy też kilka dodatkowych gniazd. Do dyspozycji oddano złącze do wyprowadzenia portu USB 3.1 10 Gb/s (z zewnętrznego kontrolera ASMedia ASM2142), a także pinowe do wyprowadzenia dwóch portów USB 3.0 i dwa pinowe do wyprowadzenia dwóch portów USB 2.0 (łącznie czterech).

Oprócz tego udostępniono pięć czujników temperatury oraz pięć 4-pinowych złączy do podłączenia wentylatorów (w tym jedno o podwyższonej obciążalności dla pompki z chłodzenia wodnego). Do monitorowania i kontroli parametrów można wykorzystać aplikację Fan Xpert 4.

Za dźwięk odpowiada układ ROG SupremeFX, pod którym tak naprawdę kryje się 8-kanałowy kodek Realtek ALC1220, dodatkowo wzbogacony o wzmacniacze operacyjne Texas Instruments RC4580 i OPA1688 oraz kondensatory marki Nichicon. Całość odseparowano od reszty laminatu, a układ schowano pod blaszką chroniącą przez zakłóceniami EMI.

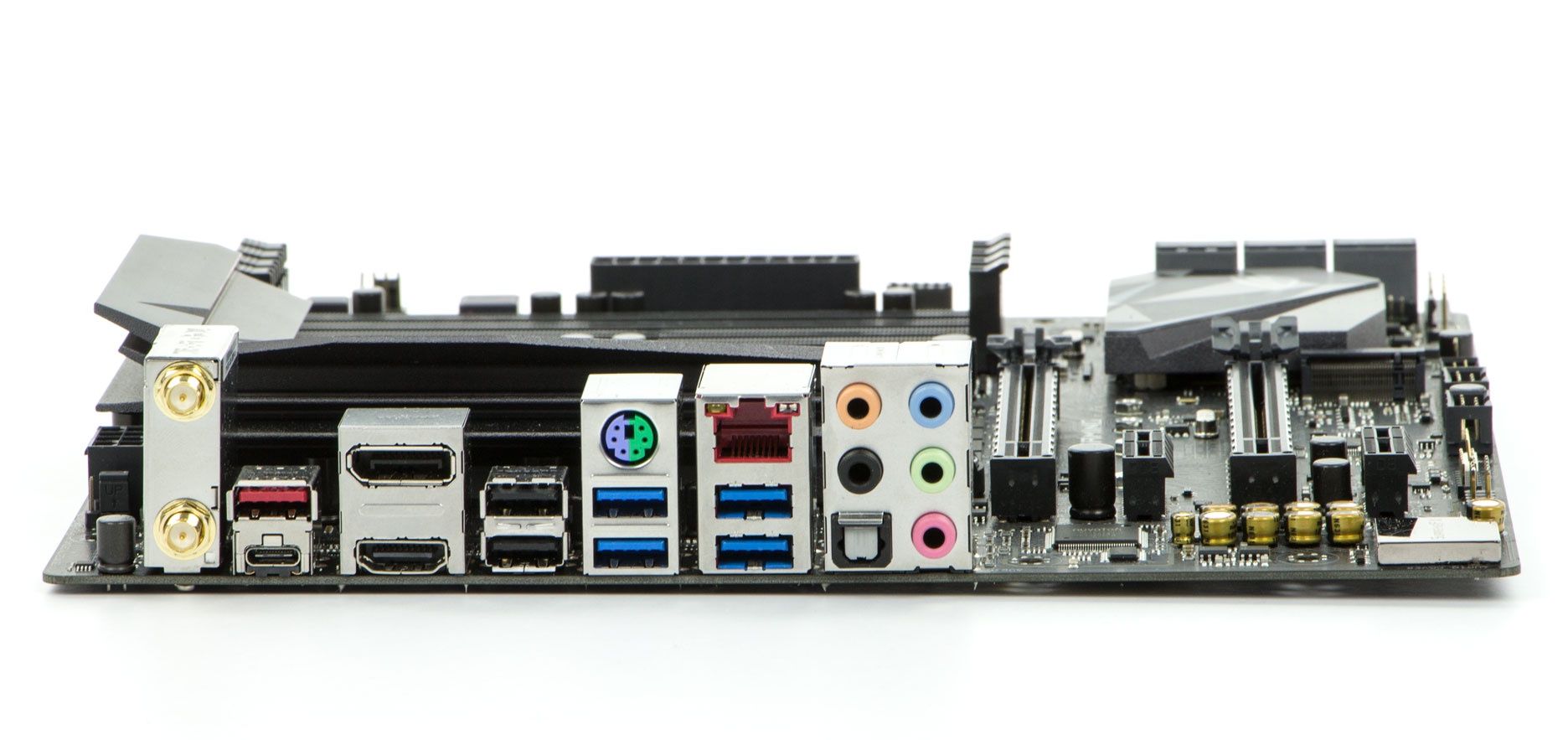

Jak wygląda tylny panel? Tutaj producent nas nie zawiódł. Do dyspozycji oddano port PS/2 dla myszki lub klawiatury, dwa porty USB 2.0, cztery porty USB 3.0, a także dwa porty USB 3.1 A+C (również z zewnętrznego kontrolera ASMedia AMS2142). Jest też gigabitowa karta sieciowa Intela z funkcją GameFirst VI oraz bezprzewodowa Wi-Fi 802.11a/b/g/n/ac z Bluetooth 4.1.

Obraz ze zintegrowanej grafiki można wyprowadzić przez dwa wyjścia wideo: HDMI 2.0 lub DisplayPort 1.4, natomiast dźwięk poprzez złącza audio wspomnianej „dźwiękówki” ROG SupremeFX: 5x minijack i optyczne S/PDIF.

Na kolejnych stronach przyjrzymy się oprogramowaniu płyty głównej i funkcjom automatycznego podkręcania podzespołów. Sprawdzimy też jak platforma z płytą Strix Z270G Gaming wypada pod względem wydajności i poboru energii elektrycznej.

[kontrolka produkt=intel-core-i7-7700k typ=top10new tytul="Intel Core i7 7700K" opis="Intel Core i7 7700K to najwydajniejszy procesor z rodziny Kaby Lake przeznaczony pod podstawkę LGA 1151 - dysponuje on czterema rdzeniami/ośmioma wątkami o taktowaniu 4,2 GHz w trybie standardowym i 4,5 GHz w trybie Turbo Boost. Za wyświetlanie grafiki odpowiadał zintegrowany układ HD Graphics 630."]

[kontrolka produkt=silentiumpc-fortis-3-he1425 typ=top10new tytul="SilentiumPC Fortis 3 HE1425" opis="Na procesorze zainstalowaliśmy chłodzenie SilentiumPC Fortis 3 HE1425. Konstrukcja ta wyróżnia się bardzo dobrą wydajnością i wysoką kulturą pracy, a także kompatybilnością z wysokimi modułami pamięci RAM."]

[kontrolka produkt=asus-rog-strix-z270g-gaming typ=top10new tytul="ASUS Strix Z270G Gaming" opis="Testowana przez nas płyta główna. ASUS Strix Z270G Gaming to jedna z najlepiej wyposażonych płyt głównych mATX pod LGA 1151."]

[kontrolka produkt=goodram-irdm-ddr4-2x-8-gb-2400-mhz-cl15 typ=top10new tytul="GOODRAM IRDM DDR4 2x 8 GB 2400 MHz CL15" opis="Dwukanałowy zestaw pamięci DDR4 o pojemności 16 GB (2x 8 GB), który został zaprojektowany z myślą o graczach i entuzjastach."]

[kontrolka produkt=adata-ultimate-su800-256-gb typ=top10new tytul="ADATA Ultimate SU800 256 GB" opis="Za dysk systemowy posłużył nam nośnik ADATA Ultimate SU800 256 GB pod SATA 6 Gb/s. Dysk zostałwyposażony w 4-kanałowy kontroler SMI oraz kości pamięci 3D TLC NAND."]

[kontrolka produkt=chieftec-a-135-aps-750cb typ=top10new tytul="Chieftec A-135 APS-750CB 750 W" opis="Chieftec A-135 APS-750CB to średnia półka wśród zasilaczy. Jednostka oferuje moc 750 W, a jej sprawność energetyczną potwierdzono certyfikatem 80 PLUS Bronze."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Tylko ten system pozwoli na pełne wykorzystanie potencjału nowej platformy Intel."]

• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

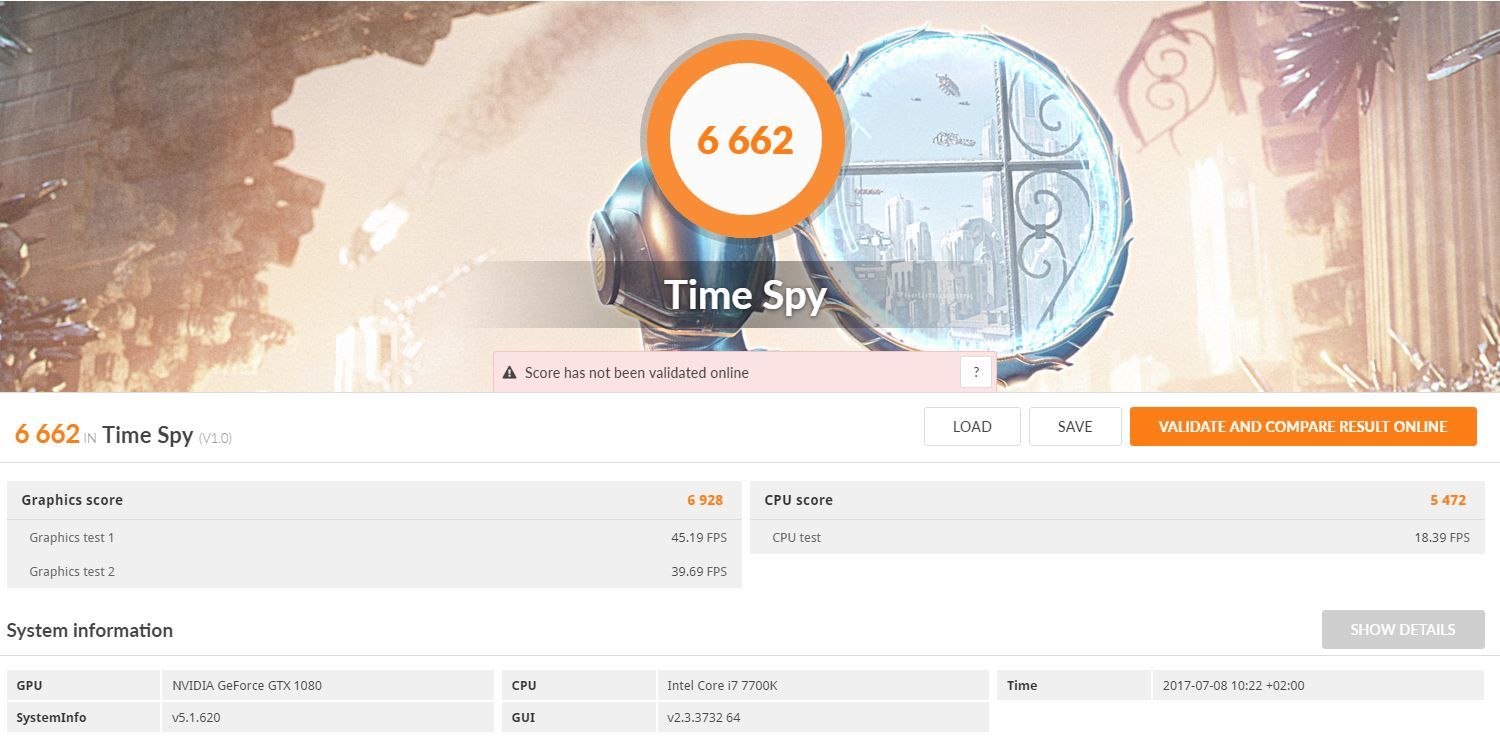

W testach wykorzystaliśmy najnowszą wersję benchmarka 3DMark. Pomiary przeprowadziliśmy dla platformy z procesorem Intel Core i3-7700K i kartą graficzną MSI GeForce GTX 1080.

Konfiguracja uzyskała 6662 punktów ogólnych, natomiast składowe Graphics Score i CPU Score to odpowiednio 6928 i 5472 punkty. Co tu dużo mówić, wydajność platformy w normie.

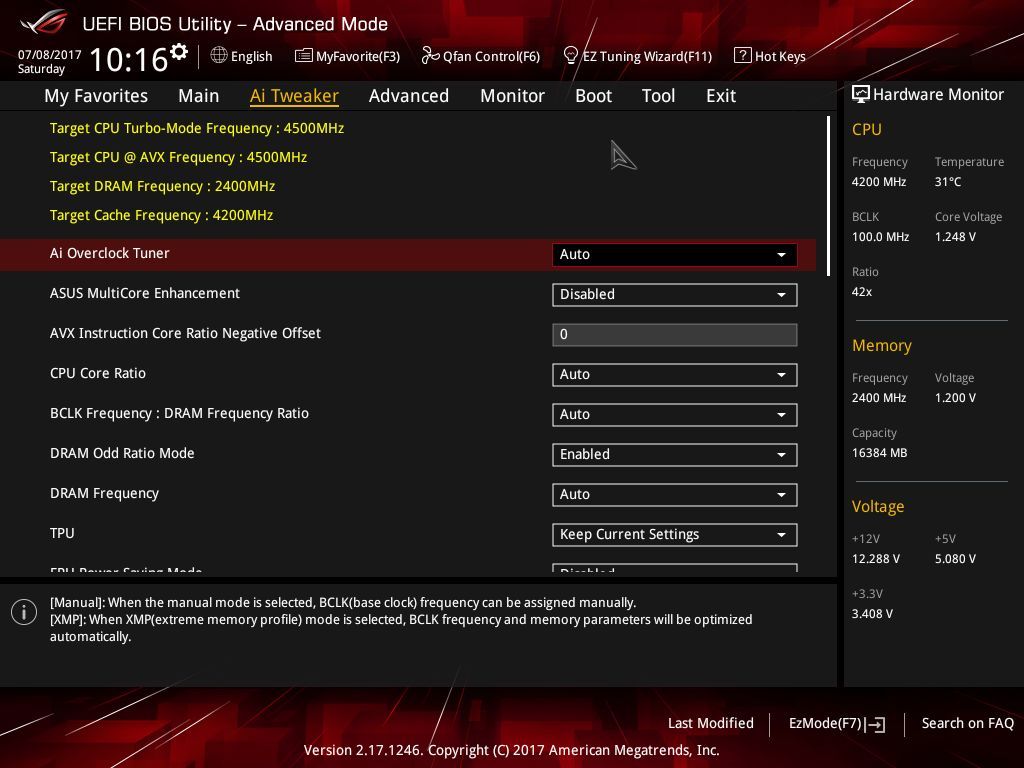

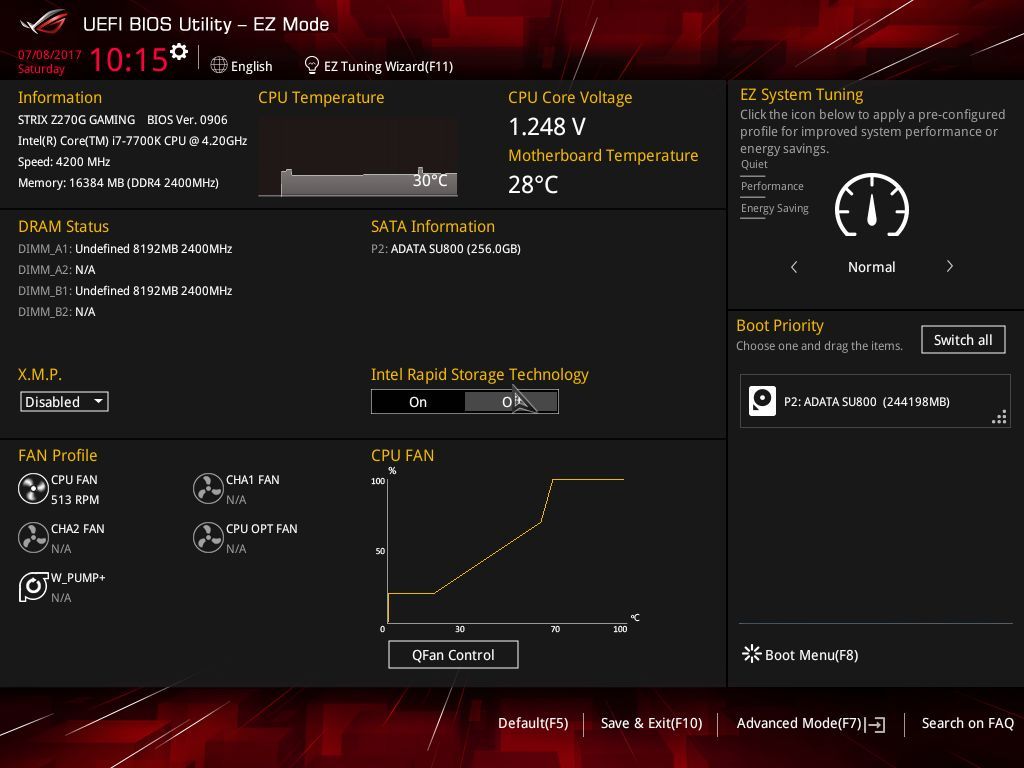

Tradycyjnie mamy do czynienia z menu UEFI BIOS, które możemy kojarzyć z wcześniejszych płyt głównych firmy ASUS. Dla mniej doświadczonych użytkowników udostępniono podstawowy tryb EZ Mode, natomiast sprzętowi wyjadacze mogą przełączyć się w tryb zaawansowany Advanced Mode.

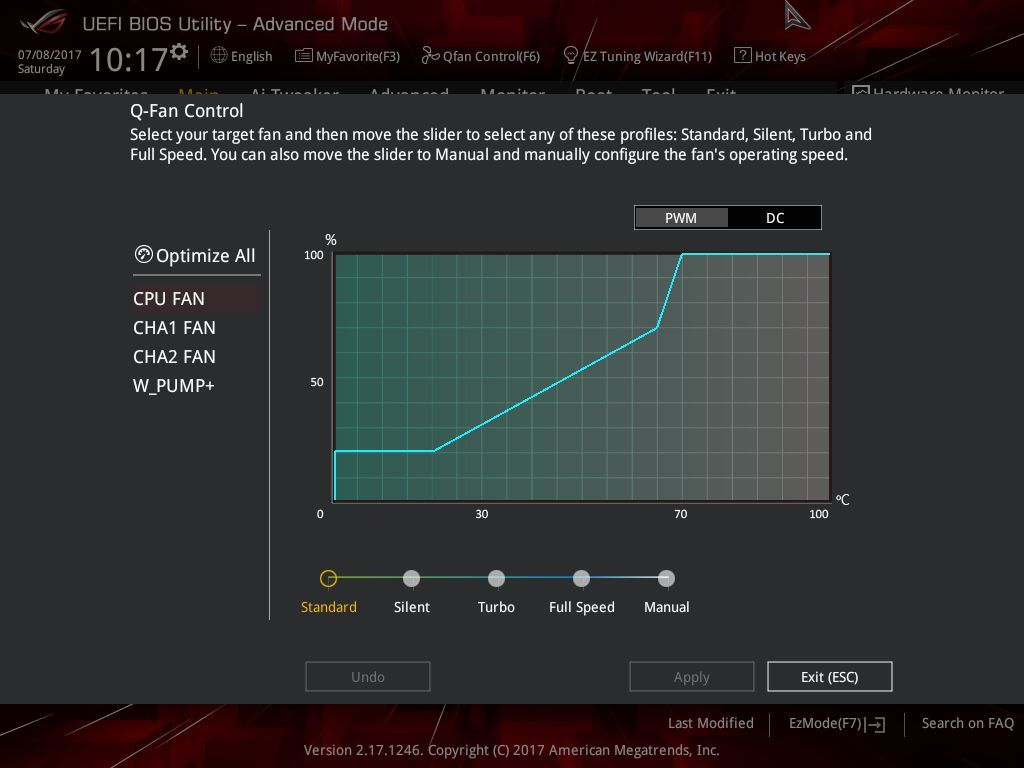

Nie zabrakło też możliwości regulacji prędkości obrotowej podłączonych wentylatorów.

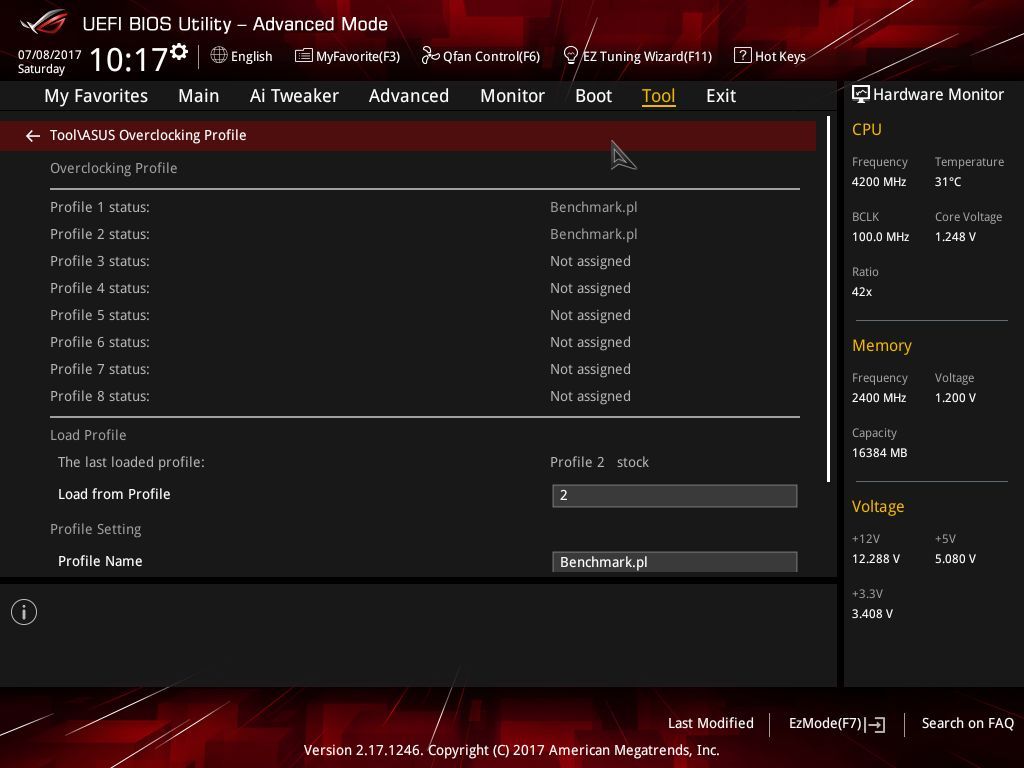

Zmienione ustawienia można zapisać w profilach (do dyspozycji oddano osiem slotów).

Co prawda na laminacie znajdziemy tylko jedną kość BIOS-u, ale producent zadbał o możliwość naprawy uszkodzonego oprogramowania - w takim przypadku wystarczy wgrać nowy plik na płytę DVD lub pamięć USB, uruchomić komputer z nośnikiem, a funkcja ASUS CrashFree BIOS 3 zajmie się ponowną aktualizacją UEFI.

Wprawdzie w UEFI znajdziemy całą gamę opcji przeznaczonych do podkręcania podzespołów, ale nie zapomniano też o mniej doświadczonych użytkownikach, którzy po prostu nie chcą się zagłębiać w tajniki overclockingu.

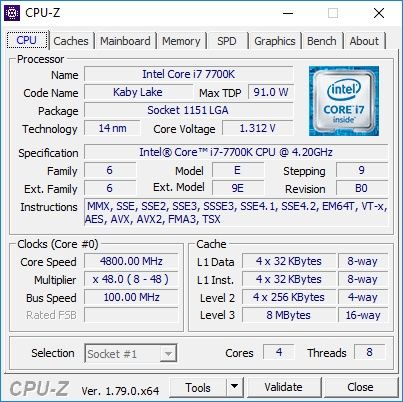

Funkcja TPU w drugim trybie pozwoliła podkręcić procesor do 4800 MHz (i to przy całkiem znośnym napięciu 1,312 V).

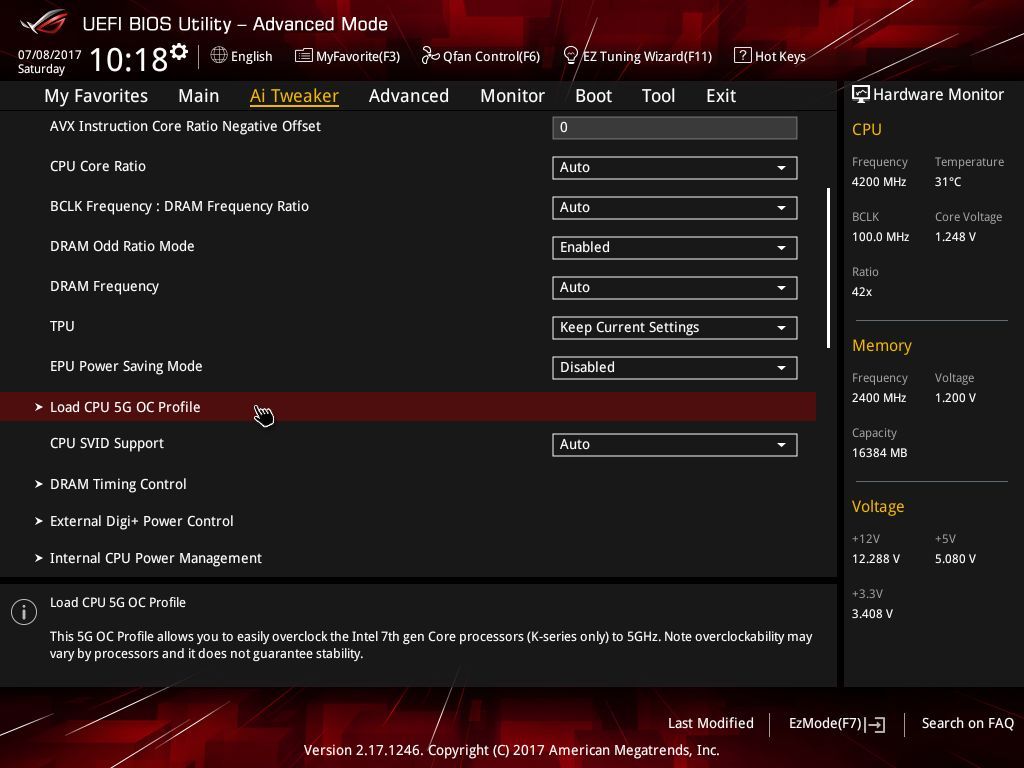

To jednak nie wszystko, bo do dyspozycji oddano również funkcję „Load CPU 5G OC Profile”, która pozwala podkręcić procesor od razu do 5 GHz (jest ona jednak zalecana tylko do modeli z generacji Kaby Lake, które zwykle charakteryzują się ciut lepszym potencjałem na OC).

Funkcja rzeczywiście pozwoliła podkręcić układ Core i7-7700K do 5 GHz, ale przy dosyć wysokim napięciu zasilającym na poziomie 1,392 V. Warto więc zaopatrzyć się w dobre chłodzenie, bo wyższe napięcie będzie odbijać się na wyższych temperaturach.

Pobór mocy bez większych anomalii. Komputer z procesorem Intel Core i7-7700K i kartą GeForce GTX 1080 przy mniej wymagających scenariuszach pobiera mniej niż 100 W. Mocniejsze obciążenia procesora zwiększyło wynik do 135 W, natomiast uruchomienie gry do 312 W. Warto więc zaopatrzyć się w zasilacz co najmniej o mocy 400 W.

Jak wypada ASUS Strix Z270G Gaming? Niewątpliwie jest to jedna z najlepiej wyposażonych płyt głównych w formacie mATX, bo znajdziemy tutaj praktycznie wszystko, czego potrzebowalibyśmy do budowy nowoczesnego i wydajnego komputera do grania. Główną i w zasadzie jedyną poważną wadą jest jednak cena, bo ta nie jest już taka niska i może skutecznie zniechęcić od sięgnięcia po płytkę.

ASUS Strix Z270G Gaming ma mniejsze wymiary niż standardowe płyty główne formatu ATX, co jednak nie oznacza, że odstaje od nich pod względem funkcjonalności. Na płycie można zainstalować procesor Intel Skylake lub Kaby Lake, a w przypadku modeli z odblokowanym mnożnikiem nic nie stoi na przeszkodzie, aby go jeszcze dodatkowo podkręcić. Wymagający gracze docenią też możliwość połączenia dwóch kart graficznych GeForce lub Radeon, co pozwoli zbudować już naprawdę solidną konfigurację.

Nie zapomniano też o nowoczesnym zestawie złączy. Dla dysków przeznaczono sześć gniazd SATA 6 Gb/s, a oprócz tego przewidziano dwa M.2 32 Gb/s – można w nich zainstalować wydajny nośnik SSD i/lub pamięć Intel Optane. Tylny panel oferuje m.in. wyjścia wideo HDMI i DisplayPort, cztery porty USB 3.0, dwa porty USB 3.1 (trzeci można wyprowadzić na front obudowy), a także bezprzewodową kartę sieciową Wi-Fi 802.11ac. Bezprzewodowa sieciówka to jeden z głównych atutów Strixa Z270G Gaming, bo na rynku nie znajdziemy innej płyty pod LGA 1151 z taką funkcją i w tym formacie.

Ile za to cacko? W polskich sklepach ASUS Strix Z270G Gaming kosztuje około 900 złotych, więc już całkiem sporo jak na płytę pod LGA 1151. Właściwie nietrudno znaleźć inne, ale słabiej wyposażone modele mATX za 500 czy 600 złotych (przykładem tutaj może być ASUS Prime Z270M-Plus). Jeżeli jednak składacie wypasiony komputerek i zależy Wam na wszystkich funkcjach, a jednocześnie możecie dołożyć te kilkaset złotych, na pewno Warto zastanowić się nad opisywaną konstrukcją.

• obsługa procesorów Intel Skylake i Kaby Lake
• możliwość podkręcania odblokowanych procesorów
• jedna z niewielu płyt mATX z bezprzewodową kartą sieciową Wi-Fi 802.11ac
• nowoczesny zestaw złączy (M.2 32 Gb/s, USB 3.1 10 Gb/s)
• obsługa pamięci Intel Optane
• efektowne, ale nieprzesadzone wzornictwo

• dosyć wysoka cena
