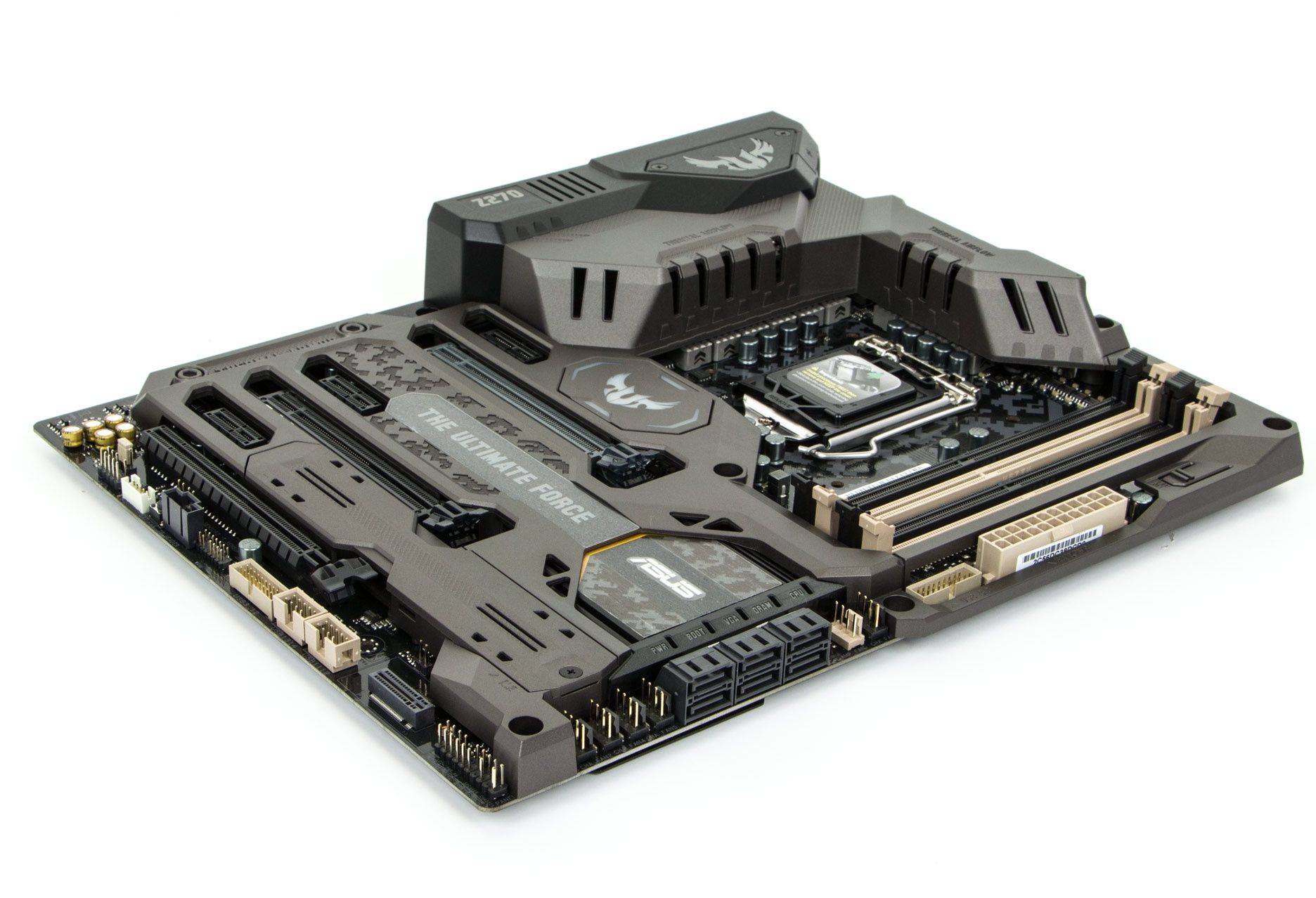

ASUS TUF Z270 Mark I - pancernik dla Kaby Lake

Nowy rok, nowy Saber... wróć. Seria płyt Sabertooth należy już do przeszłości. W nazwie nowych "pancerników" ASUSa pozostało już tylko TUF (The Ultimate Force) - ale to wciąż ta sama, wysoka jakość i wytrzymałość.

Nie da się ukryć, że darzę tę serię płyt głównych sporym sentymentem. Miałem okazję pracować na wielu modelach Sabertooth i nigdy nie miałem z nimi żadnych problemów. Są niezwykle wytrzymałe i praktycznie nie do zajechania - mogą służyć użytkownikowi długie lata, nawet jeśli zdecyduje się codziennie wyrzucać komputer z trzeciego piętra przez okno.

• nowy układ logiki Intel Z270
• obsługa procesorów Skylake i Kaby Lake
• zaprojektowana jako wytrzymała podstawa platformy roboczej
• podzespoły wysokiej jakości i liczne technologie zabezpieczające

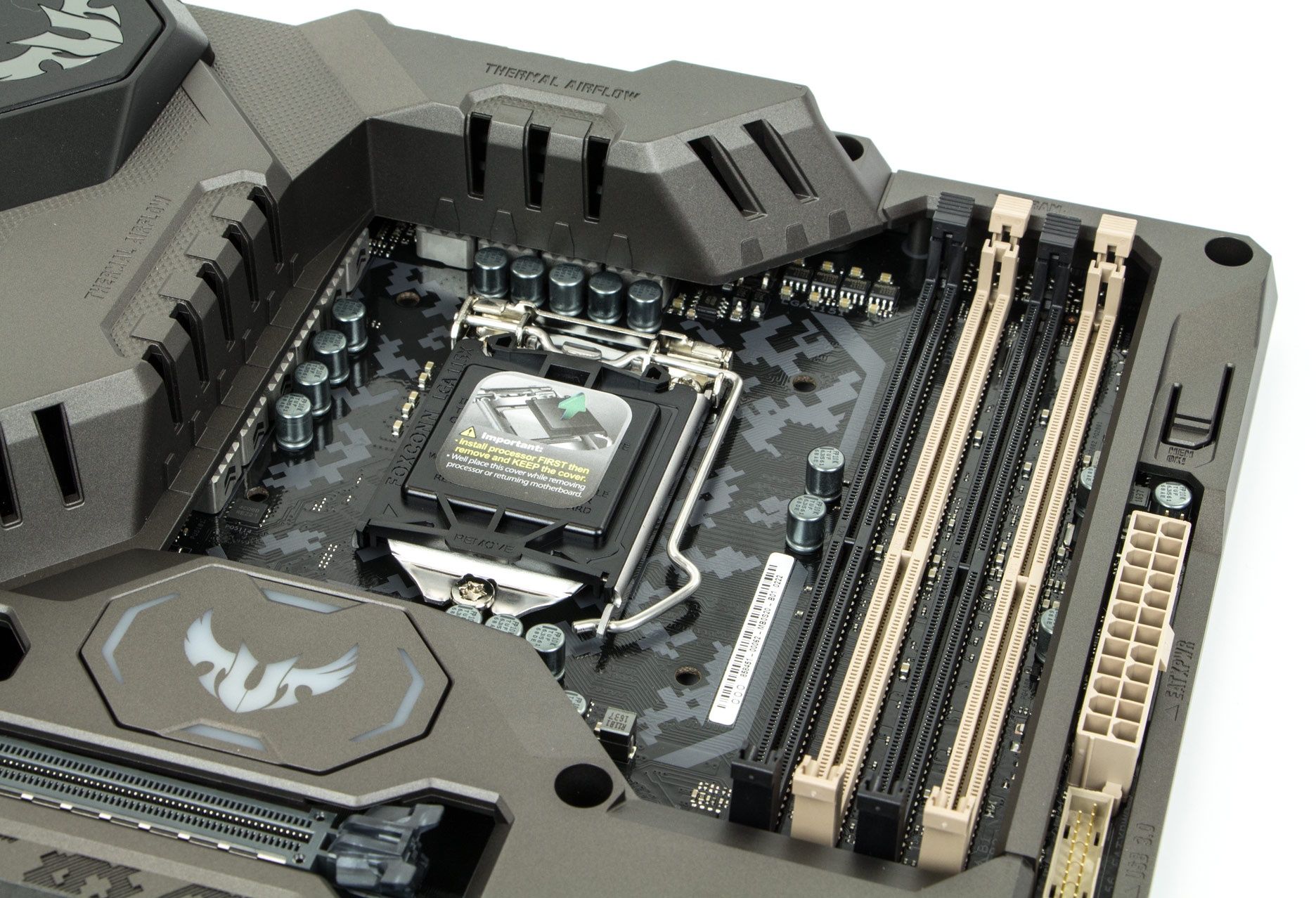

• osłona (z góry) i wzmocnienie PCB (z dołu)
• dwa gniazdka M.2 (w tym jedno pionowe - w zestawie jest odpowiednie mocowanie)
• wzmocnienie slotów PCIe x16
• porty USB 3.1 Gen2 typu A i C na tylnym panelu
• 5 lat gwarancji

Przypominamy, że wraz z chipsetem Z270 otrzymujemy więcej linii PCI Express (jak widać większość producent zdecydowała się je wykorzystać na dodatkowy slot M.2/ porty USB 3.0) oraz obsługę technologii Intel Optane. No i oczywiście nowe płyty obsłużą zarówno procesory Skylake, jak i Kaby Lake. Plotki mówią również o możliwości obsługi ósmej generacji Core, ale na razie są one niepotwierdzone.

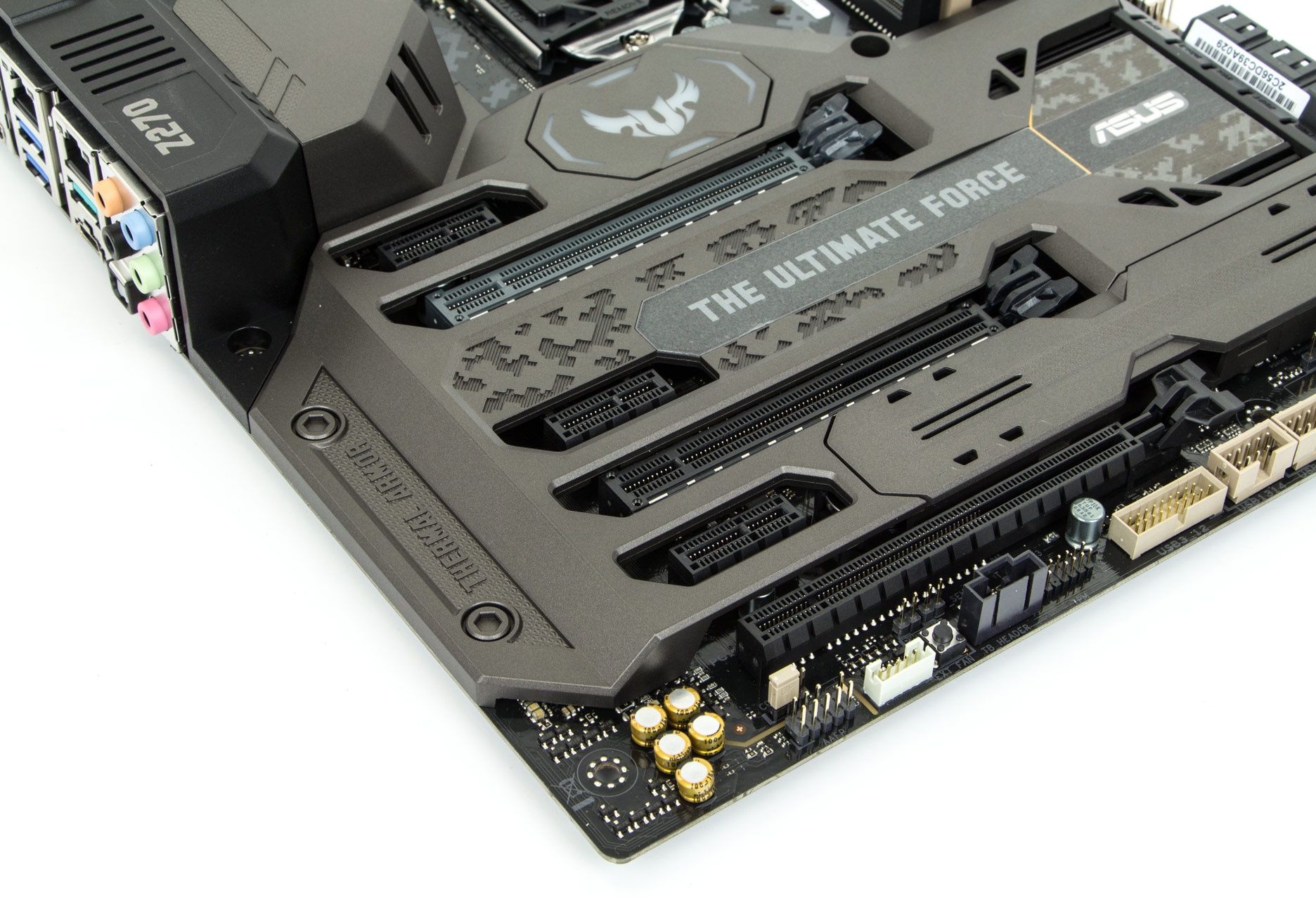

Do naszej dyspozycji oddano trzy sloty PCI Express x16, z czego dwa wzmocnione i pracujące z pełną przepustowością (w przypadku dwóch kart graficznych 2 x8), a trzeci tylko z prędkością x4. Dodajmy do tego trzy sloty PCIe x1. Przypomnijmy, że wszystkie nieużywane sloty możemy zakryć za pomocą specjalnie zaprojektowanych osłon przeciwkurzowych.

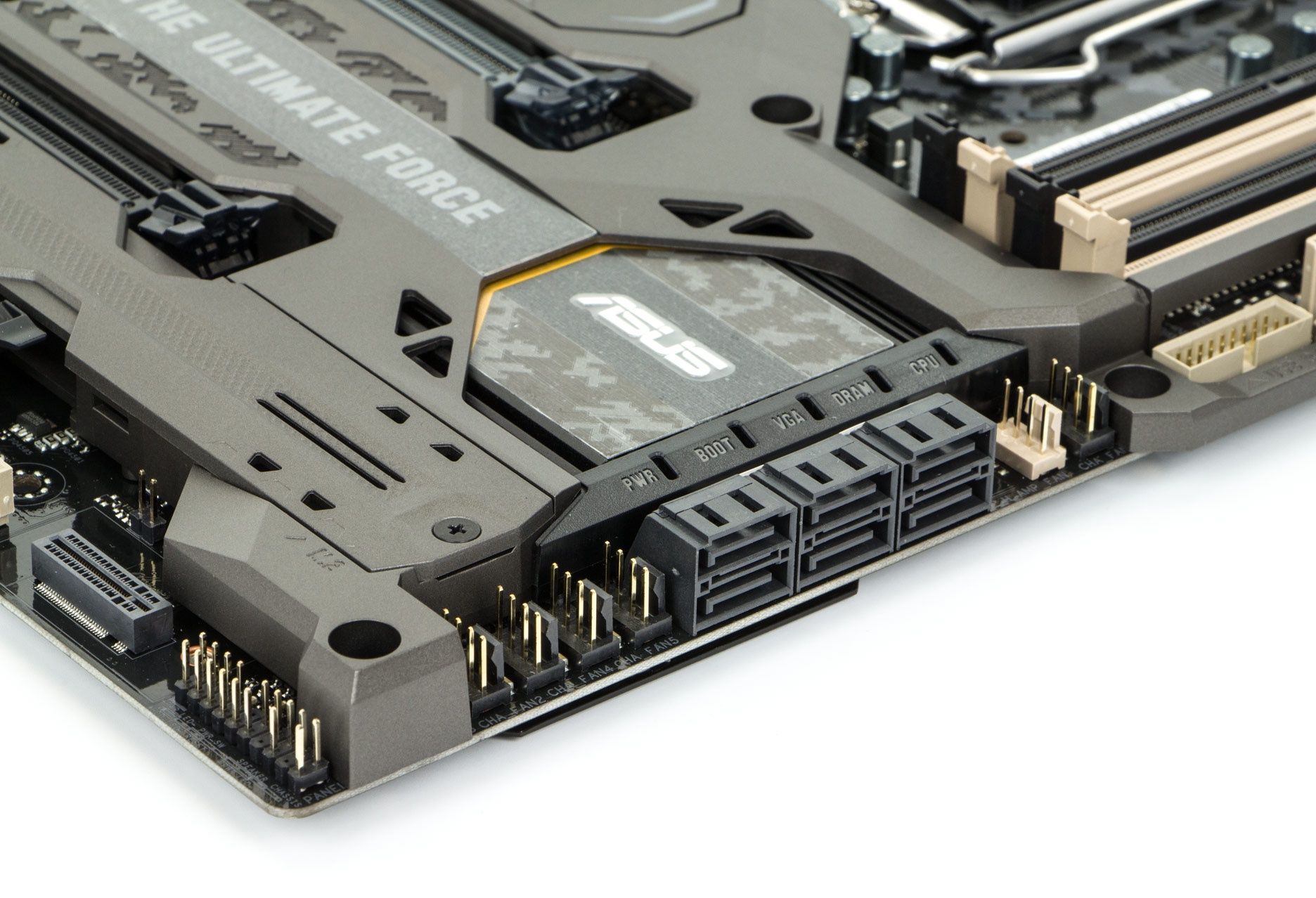

Z boku płytki drukowanej znajdują się cztery porty SATA III i żadnego portu SATA Express, po których nikt płakać nie będzie. Pod radiatorem chipsetu, za osłoną kryje się pierwsze z gniazdek M.2. Obsługuje ono zarówno nośniki SATA, jak i PCIe, natomiast drugie (pionowe, znajdujące się poniżej) wyłącznie PCIe (oczywiście oba Gen3 x4).

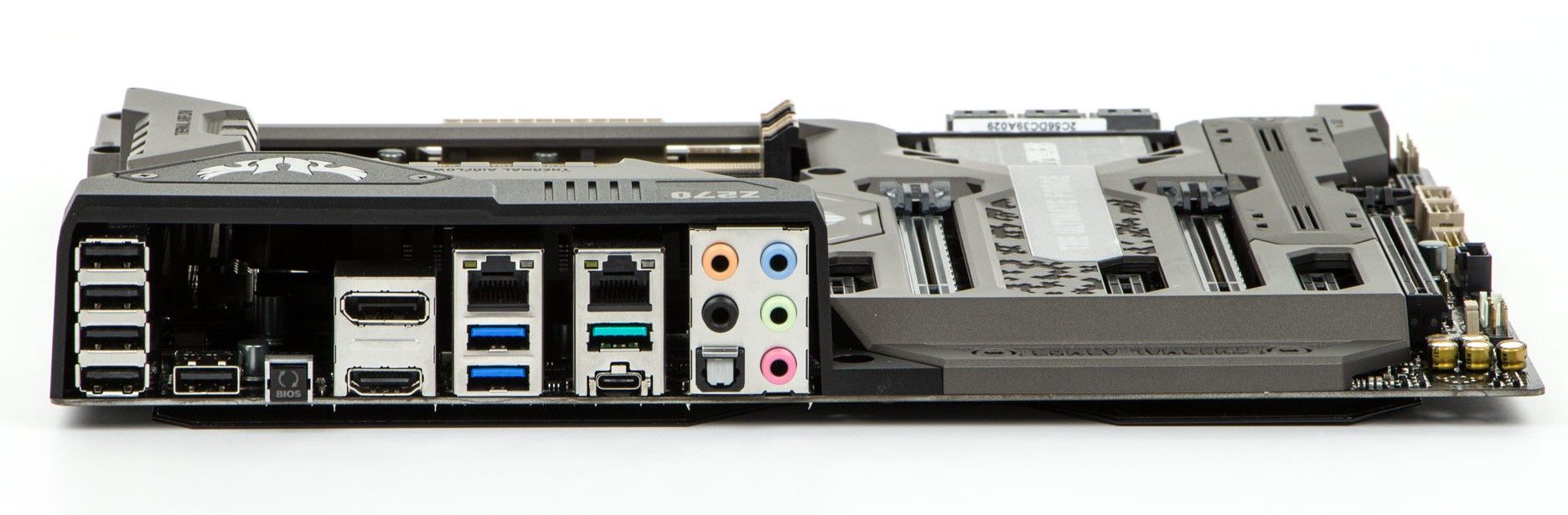

Na tylnym panelu znajdziemy pięć portów USB 2.0 (czarne - ostatni służy do obsługi technologii TUF Detective 2), przycisk do aktualizacji UEFI BIOS, dwa wyjścia obrazu (DisplayPort i HDMI), dwa porty LAN, dwa porty USB 3.1 Gen1 (niebieski), dwa porty USB 3.1 Gen2 (typu A i C), pięć portów mini-jack oraz optyczne wyjście S/PDIF do obsługi audio.

[kontrolka produkt=intel-core-i7-7700K typ=top10new tytul="Intel Core i7 7700K" opis="Intel Core i7 7700K to najwydajniejszy procesor z rodziny Kaby Lake przeznaczony pod podstawkę LGA 1151. Układ dysponuje czterema rdzeniami/ośmioma wątkami o taktowaniu 4,2 GHz w trybie standardowym i 4,5 GHz w trybie Turbo Boost."]

[kontrolka produkt=asus-tuf-z270-mark-1 typ=top10new tytul="ASUS TUF Z270 Mark 1" opis="ASUS TUF Z270 Mark 1 to wytrzymała płyta główna z podstawką LGA 1151 pod procesory Intel Skylake i Kaby Lake. Producent zastosował tutaj komponenty o podwyższonej żywotności, a także osłony: na awersie TUF Thermal Armor, a na rewersie usztywniającą TUF Fortifier."]

[kontrolka produkt=asus-radeon-rx-480-strix-oc typ=top10new tytul="ASUS Radeon RX 480 STRIX OC" opis="ASUS Radeon RX 480 STRIX OC to niereferencyjna wersja karty graficznej AMD Radeon RX 480, w której zastosowano autorskie chłodzenie DirectCU III – oferuje ono lepszą wydajność i niższy poziom generowanego hałasu (w spoczynku działa w trybie półpasywnym). Ponadto producent zdecydował się na lekkie podniesienie taktowania rdzenia, co przekłada się na lepsze osiągi względem modeli o standardowych zegarach."]

[kontrolka produkt=corsair-vengeance-lpx-2x-8-gb-3000-mhz typ=top10new tytul="Corsair Vengeance LPX 2x 8 GB 3000 MHz CL15" opis="Dwukanałowy zestaw pamięci Corsair Vengeance LPX, który zainteresuje entuzjastów spragnionych wydajności. Konfiguracja obejmuje dwa moduły o pojemności 8 GB – pracują one z taktowaniem 3000 MHz, opóźnieniami CL 15-17-17-35 i napięciem 1,2 V (odpowiednie ustawienia zapisano w profilu XMP 2.0). Do chłodzenia kości wykorzystano aluminiowy radiator, który nie powinien kolidować z rozbudowanymi coolerami CPU."]

[kontrolka produkt=samsung-ssd-950-pro-256-gb typ=top10new tytul="Samsung SSD 950 Pro 256 GB" opis="Samsung SSD 950 Pro 256 GB to propozycja dla entuzjastów, którzy poszukują naprawdę wydajnego nośnika. Producent zastosował swoją autorską konstrukcję formatu M.2 2280, wykorzystującą interfejs PCI-Express 3.0 x4 i nowoczesny protokół NVM-Express – pozwala ona uzyskać wydajność nieosiągalną dla standardowych dysków pod SATA 6 Gb/s."]

[kontrolka produkt=acer-xb280hk typ=top10new tytul="Acer XB280HKbprz Predator" opis="Acer XB280HKbprz Predator to propozycja kierowana do najbardziej wymagających graczy. Monitor ma przekątną 28 cali i rozdzielczość UltraHD 4K, a dodatkowym atutem jest krótki czas reakcji. Do dyspozycji oddano wejście DisplayPort i hub z czterema portami USB 3.0."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit OEM DVD PL" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Tylko ten system pozwoli na pełne wykorzystanie procesorów Intel Kaby Lake."]

Płyta automatycznie (ustawienia domyślne) włącza tryb Enhanced Turbo dla procesora (4,5 GHz na wszystkich rdzeniach). Wyniki są oczywiście w normie. Nowe procesory zapewnią nam odrobinę więcej wydajności, jednak opłacalność przesiadki ze Skylake jest co najmniej dyskusyjna.

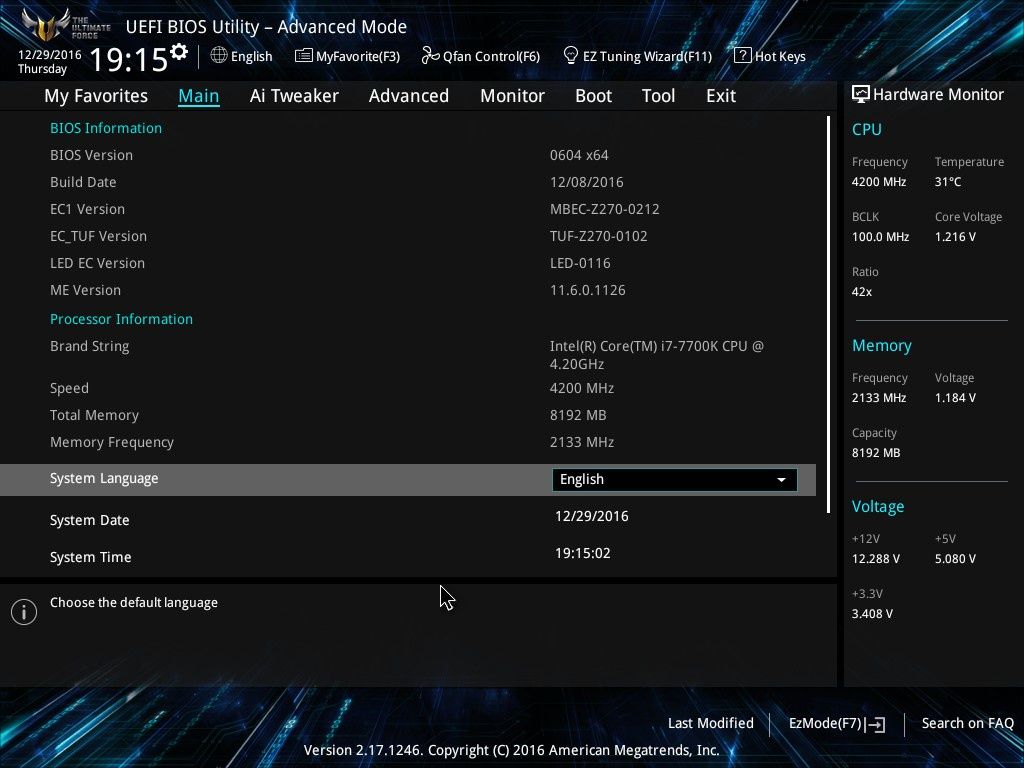

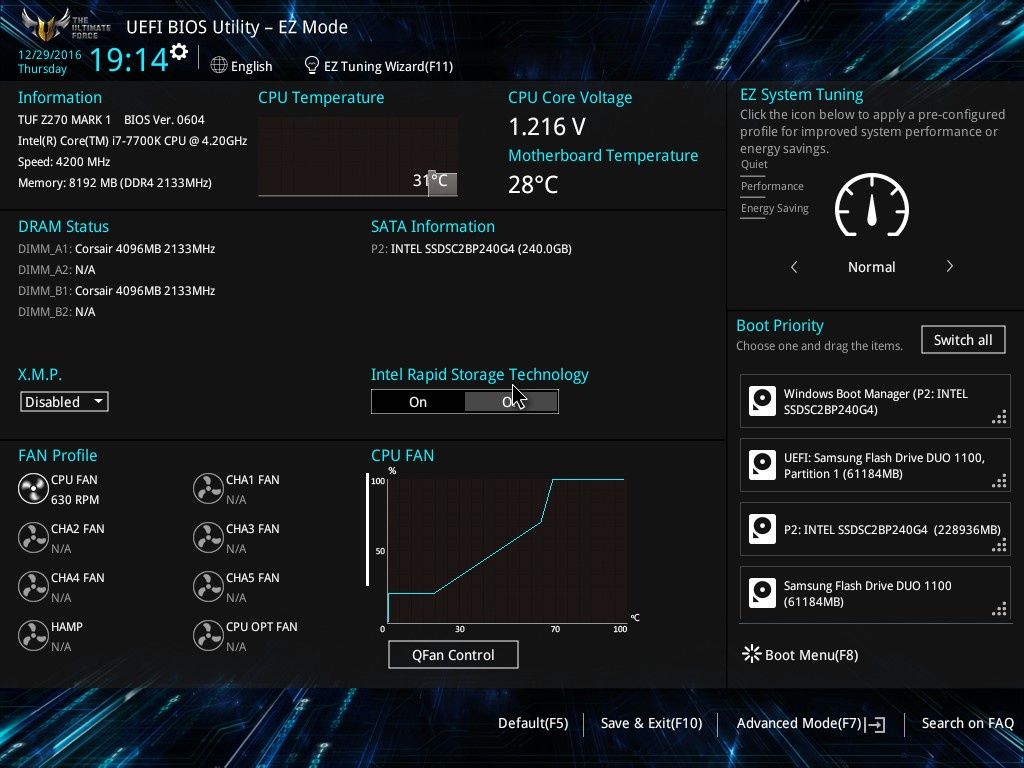

Znany i uznany UEFI BIOS ASUSa ewoluuje, ale nieznacznie. Oprócz wszystkich niezbędnych opcji, znajdziemy tu również liczne przydatne narzędzia. Jeszcze coś nowego? Animowane tło. Wow ;-).

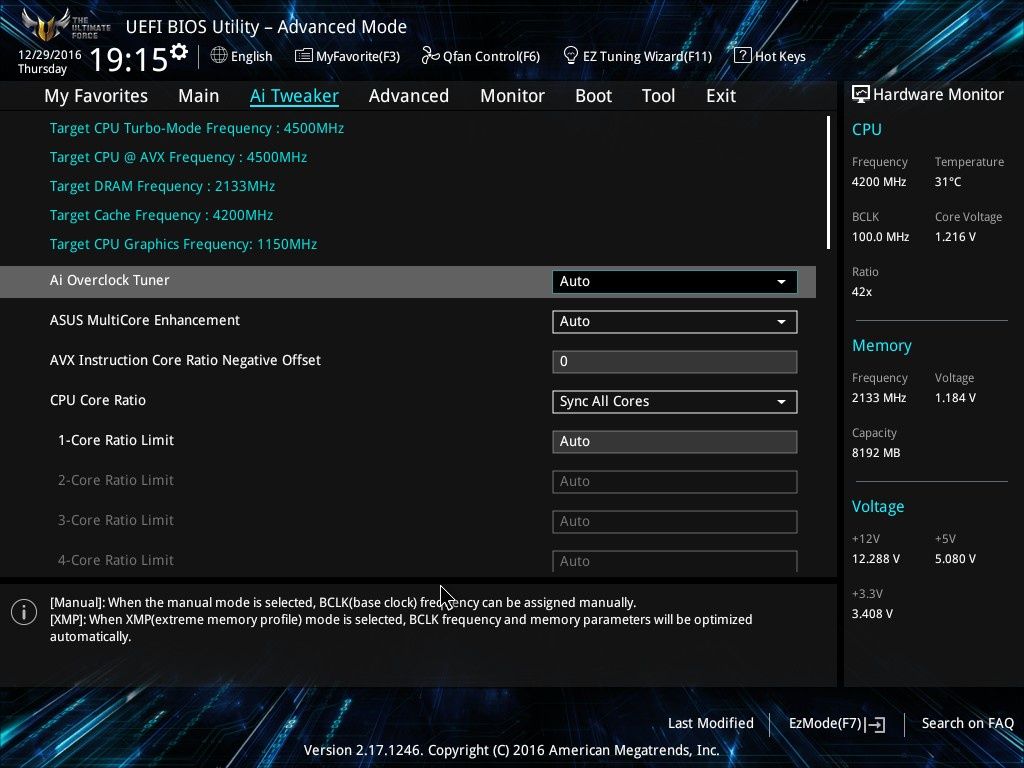

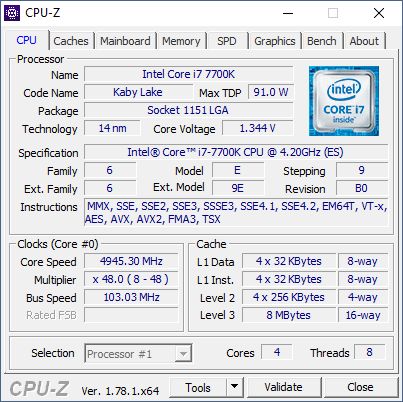

Jedno kliknięcie w opcję automatycznego podkręcania i... zbliżamy się do granicy 5 GHz. Lepszej rekomendacji chyba nie trzeba, chociaż zasilanie procesora zostało ustawione na dość wysokim poziomie. Zaznaczamy jednak, że w tym przypadku zastowaliśmy chłodzenie wodne (więcej na ten temat poniżej).

W platformie testowej chcieliśmy wykorzystać (tak jak w modelu konkurencji) podstawowe chłodzenie powietrzem, czyli SilentiumPC Spartan 3LT HE1012. Okazało się jednak, że instalacja jest niemożliwa - plastikowy koszyk nie mieści się po prostu w niewielkiej przestrzeni jaką pozostawia "zbroja" na PCB. Już Maximus VIII Formula miał problemy z montażem tego chłodzenia (z tego samego powodu), jednak w nowym TUF zostało jeszcze mniej miejsca. W związku z tym wykorzystaliśmy chłodzenie wodne be quiet! SilentLoop 280 - co wiąże się ze zwiększonym poborem mocy.

Wiedzieliśmy już wcześniej, że nie ma co się spodziewać rewolucji w nowych płytach głównych. Jest parę usprawnień, jest nowy układ logiki z nowymi możliwościami, ale generalnie nowy TUF to lekko podrasowana wersja poprzedniej edycji (z chipsetem Z170). To wciąż świetna i (jeszcze bardziej) dopracowana w każdym szczególe płyta główna, wyposazona w najnowsze nowinki techniczne.

Jakimi technologiami chwali się producent?

• Thermal Armor (osłona PCB)
• TUF Networking (dwa porty LAN oparte na kontrolera Intela + Turbo LAN, czyli priorytetyzacja ruchu sieciowego)
• TUF Audio (nowy kodek Realtek S1220A, technologia DTS HeadphoneX, wykrywanie impedancji, wysokiej jakości japońskie kondensatory i izolowane strefy audio)
• Ultimate Cooling (10! gniazdek do podłączenia wentylatorów + 13! czujników, i możliwość monitoringu za pomoca smartfona, czyli TUF Detective 2)
• 24/7 Durability w której skład wchodzą ASUS SafeSlot (wzmocnienie slotów PCIe), TUF Fortifier (wzmocnienie na spodzie PCB), TUF ESD Guards 2 (zabezpieczenie przed wyładowaniami elektrostatycznymi) i TUF Components (podzespoły wysokiej jakości)
• High Speed Transfer (mamy tu SuperSpeed Plus USB 3.1 i Dual M.2 - gotowe na nośniki Intel Optane)
• Na deser - 5 lat gwarancji. Już bardziej TUF być nie może ;-)

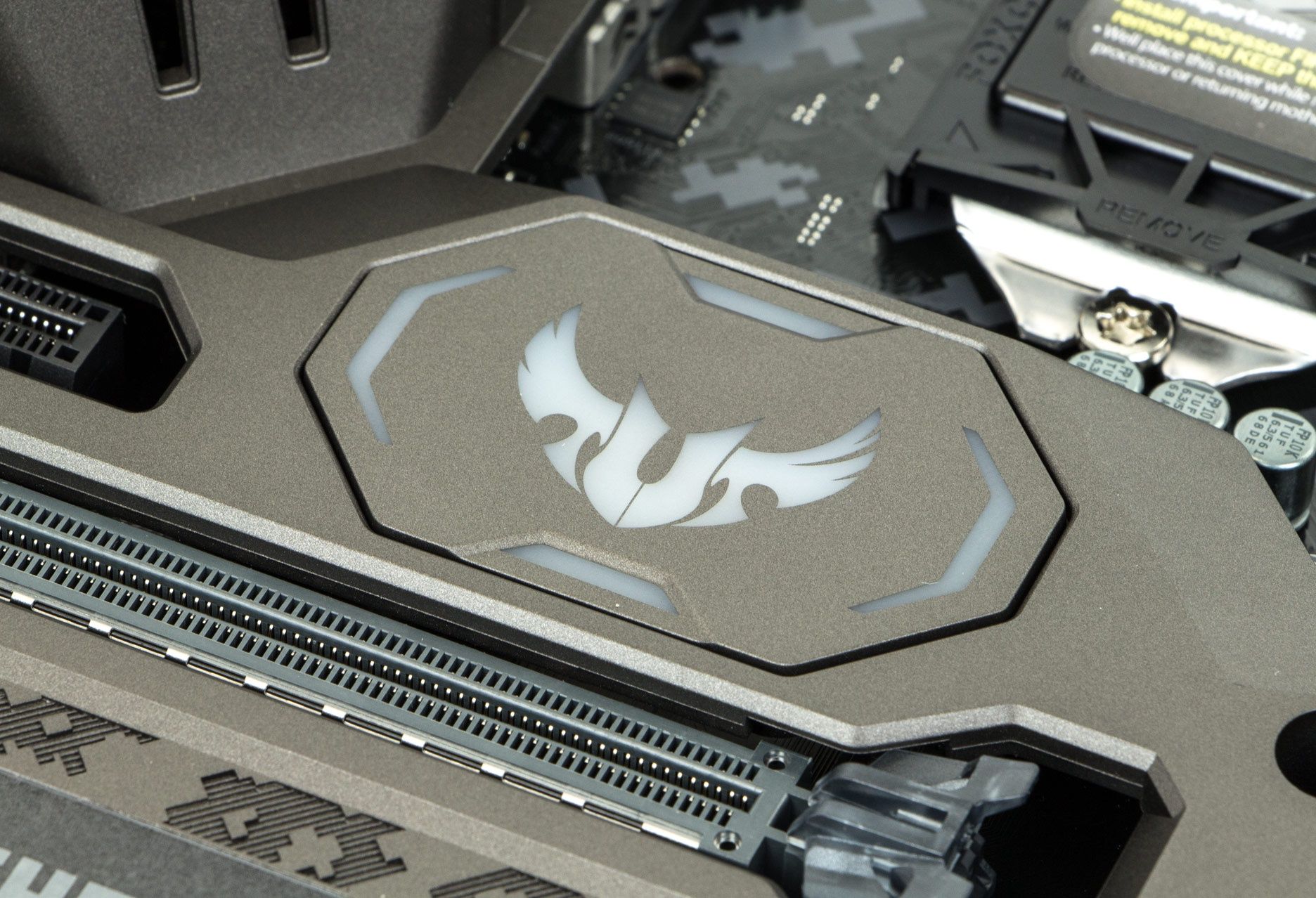

No i znak czasów - podświetlenie RGB. Oczywiście w tym przypadku nie ma mowy o "choinkowym" zestawie LED, ale mamy za to ładnie podświetlane logo, które oczywiście może zmieniać kolor i sposób działania (stroboskop, zmiana koloru w zależności od temperatury, czy też migotanie w rytm muzyki). Cóż, wszyscy mają LEDy, ma i TUF.

Płyty serii TUF zostały zaprojektowane pod względem wytrzymałości - to stąd osłony/wzmocnienia PCB i szereg innych usprawnień i technologii. Oczywiście podnosi to cenę płyty, a przecież nie każdy tego potrzebuje. Patrząc  z finansowego punktu widzenia, nie warto kupowac tego modelu tylko dlatego, że fajnie wygląda ;-).

Jedyne czego nam tu zabrakło to Wi-Fi w standardzie - uważamy, że płyta główna tej klasy powinna być wyposażona w łączność bezprzewodową. ASUS Sabertooth Z170 Mark I kosztuje obecnie około 1100-1200 zł. Nieoficjalnie udało nam się dowiedzieć, że kwota jaką trzeba będzie wyłożyć na Z270 TUF Mark I będzie bardzo zbliżona. [Akt] Mamy już ceny sklepowe - Komputronik wycenił płytę na 1269 zł, natomiast mniej imponujący model Z270 TUF Mark II na 749 zł. Miejmy nadzieję, że podatek od nowości szybko pójdzie w zapomnienie.

• obsługa procesorów Skylake i Kaby Lake
• nowy układ logiki Z270
• osłona i wzmocnienie PCB
• dwa szybkie sloty M.2 PCie 3Gen x4
• dwa porty LAN oparte na kontrolerach Intela
• USB 3.1 typu A i C na tylnym panelu
• wzmocnione sloty PCIe
• 5 lat gwarancji


• brak Wi-Fi/BT w standardzie
• osłona płyty przy podstawce procesora może sprawiać problemy przy montażu coolerów
