ASUS X99-Deluxe II – płyta pod Broadwell-E na bogato

Na rynku debiutują właśnie procesory Intel Broadwell-E, które zastępują wysłużone modele Haswell-E – dotychczasowych liderów wydajności z segmentu dla komputerów stacjonarnych. Co prawda nowe układy są kompatybilne ze starymi płytami głównymi z serii X99, ale praktycznie wszyscy producenci z okazji premiery postanowili też wydać nowe lub odświeżone konstrukcje.

Do tego grona zalicza się także firma ASUS, która nie tak dawno zaprezentowała kilka nowych konstrukcji - pośród nich znalazła się  płyta X99-Deluxe II, a więc udoskonalona wersja testowanego już przez nas modelu X99-Deluxe. Postanowiliśmy więc przyjrzeć się nowej propozycji, bo wcześniejszy model był dla nas prawie idealny. Co w takim razie poprawił producent?

• Efektowne wzornictwo (w tym podświetlenie RGB LED)
• Nowoczesny komplet złączy (USB 3.1, SATA-Express, M.2, 2x U.2)
• Możliwość połączenia trzech kart graficznych trybie 3-way SLI/CrossFireX
• Dwie gigabitowe karty sieciowe Intel GbE LAN
• Bezprzewodowa karta sieciowa Wi-Fi 802.11ac (3x3)
• Bardzo bogate wyposażenie

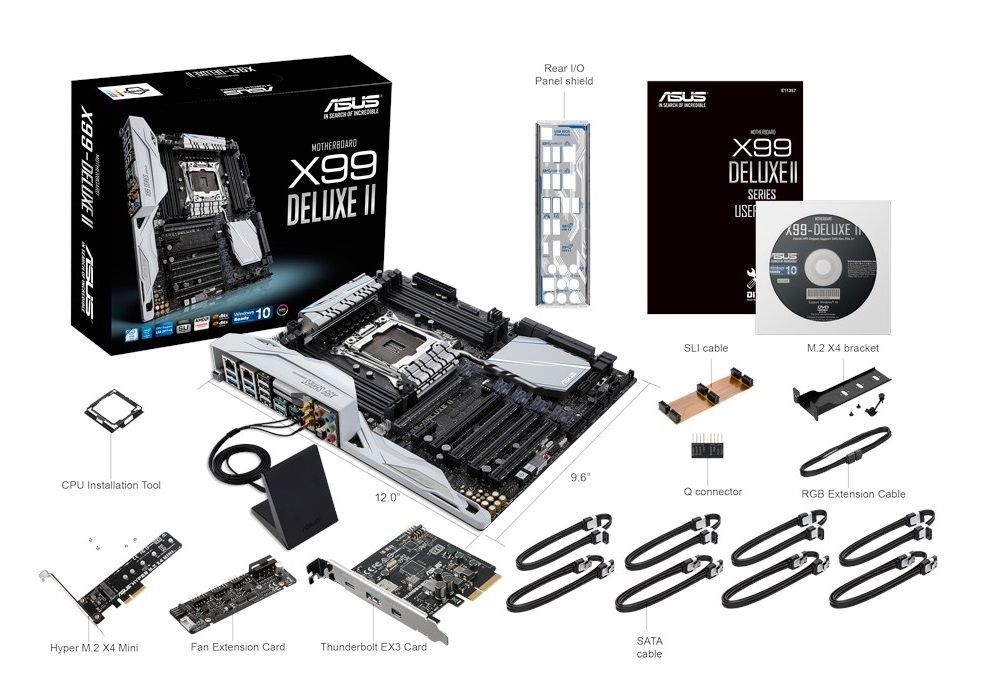

Płyta dotarła do nas w dużym opakowaniu z rączką - tradycyjnie z przodu wyszczególniono wszystkie najważniejsze technologie, a z tyłu umieszczono bardziej szczegółowy opis płyty wraz z dodatkami. W zestawie znajduje się:

• karta ASUS ThunderboltEX 3 (w tym przewód do podłączenia karty do płyty głównej)
• przewód mini-DisplayPort - DisplayPort
• adapter ASUS Hyper M.2 x4 Mini 2230 – 22110 (w tym śrubki montażowe)
• adapter ASUS Fan Extension dla 3 wentylatorów i 3 czujników temperatury (w tym przewód do podłączenia go do płyty głównej)
• osiem kabli sygnałowych SATA
• przewód do podłączenia taśmy LED RGB
• ramka ułatwiająca montaż procesora CPU Installation Tool
• stelaż dla nośnika SSD M.2 2242 - 2280 (w tym śrubki i kołki montażowe)
• trzy czujniki temperatury
• giętki mostek 3-way SLI
• antena dla karty Wi-Fi (3T3R)
• adapter Q-Connector do łatwego podłączenia panelu obudowy
• zaślepka tylnego panelu I/O
• płyta z oprogramowaniem i sterownikami
• instrukcja obsługi do płyty głównej

Trzeba zatem przyznać, że wyposażenie jest bardzo bogate - jest wszystko czego powinniśmy się spodziewać po topowej płycie głównej, a oprócz tego dodano jeszcze kilka innych dodatków (na szczególną uwagę zasługuje karta rozszerzeń ze złączem Thunderbolt 3 i adapter do montażu dodatkowego nośnika SSD M.2).

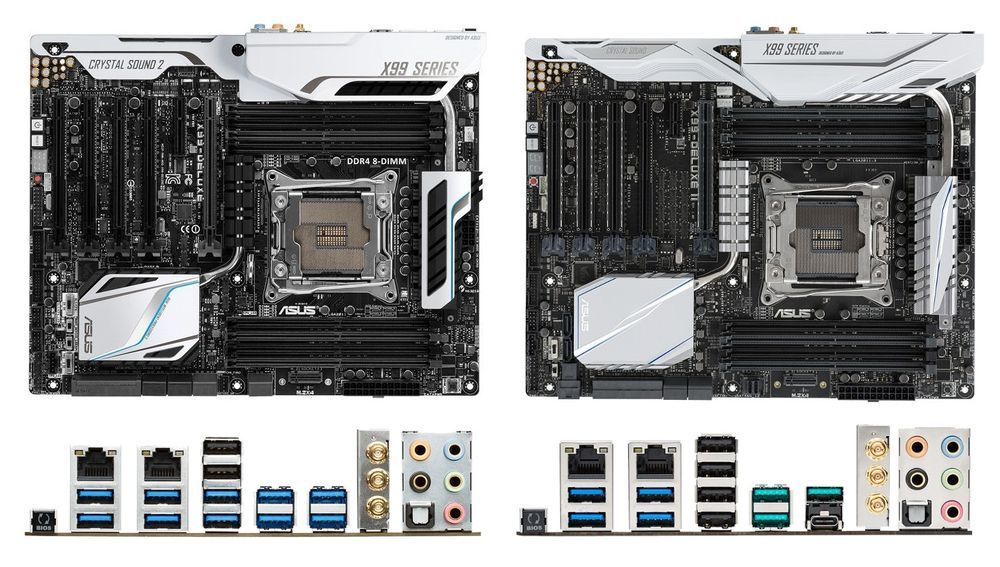

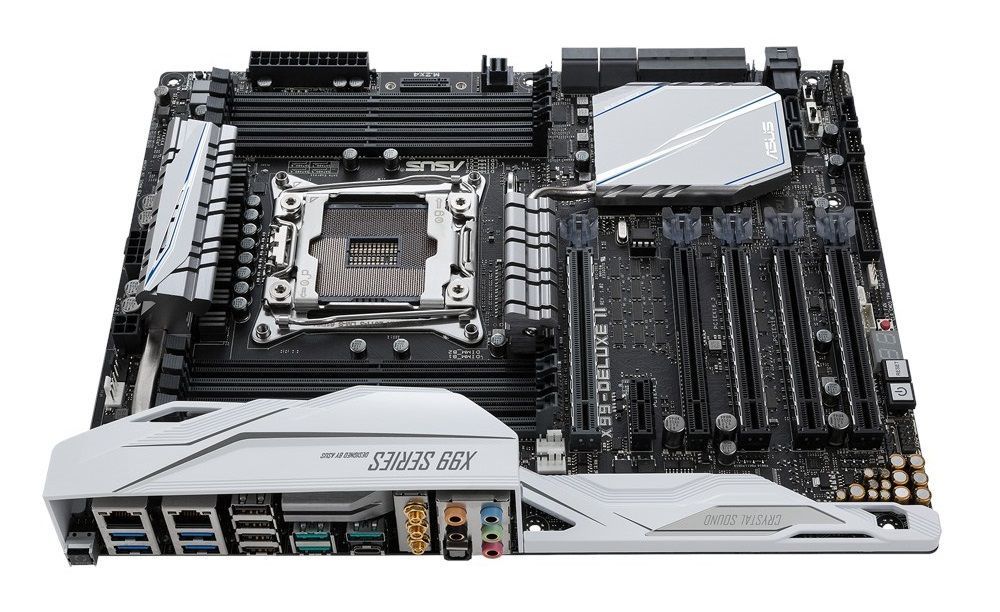

ASUS X99-Deluxe II na pierwszy rzut oka przypomina starszy model X99-Deluxe, ale producent wprowadził kilka istotnych zmian - do najważniejszych należy dodanie dwóch nowych złączy U.2 32 Gb/s i czterech portów USB 3.1 Gen. 2, a także przyozdobienie płyty podświetleniem Aura LED (można nim sterować z UEFI lub specjalnej aplikacji). Zmieniono też trochę wygląd i kolorystykę radiatorów, ale nadal nie uświadczymy osłony rewersu laminatu (znanej z modeli z serii ROG i TUF).

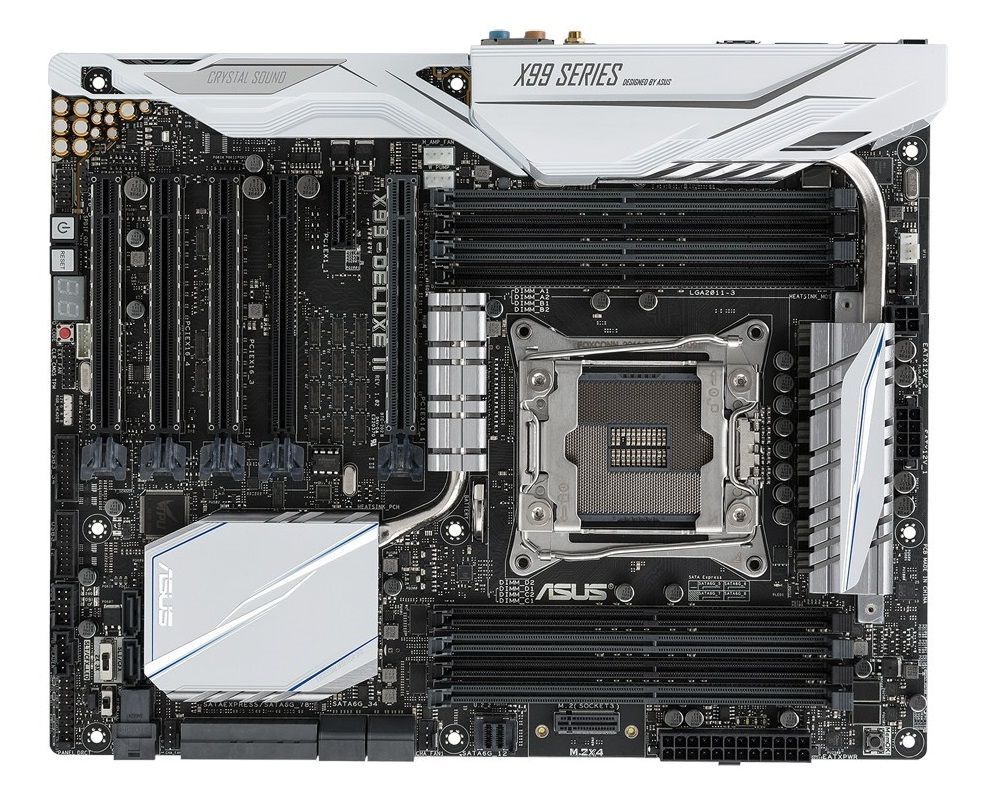

Dla procesora przeznaczono gniazdo LGA 2011-3 w wersji OC Socket – zostało ono wyposażone w dodatkowe piny, które podobno poprawiają stabilność napięcia zasilającego, co z kolei ma pozytywnie wpływać na potencjał na podkręcanie (zwłaszcza to ekstremalne z ciekłym azotem w roli głównej). W podkręcaniu pomoże też wydajna, 8-fazowa sekcja zasilania DIGI+ Power oraz 8- i 4-pinowe gniazdo zasilające EPS12V.

Płyta współpracuje z 4-kanałowymi zestawami pamięci DDR4 RAM – do dyspozycji oddano osiem baków, w których można zainstalować moduły o pojemności 16 GB i taktowaniu nawet 3333 MHz (po podkręceniu). W razie problemów z kompatybilnością można skorzystać z funkcji MemOK! do ustawiania bezpiecznych parametrów pracy pamięci RAM.

Podobnie jak w modelu X99-Deluxe, także i tutaj producent udostępnił sześć złączy dla kart rozszerzeń: cztery PCI-Express 3.0 x16, jedno PCI-Express 2.0 x16 i jedno PCI-Express 2.0 x1. Tym razem jednak złącza PCI-Express 3.0 są dodatkowo wzmocnione i mają podświetlone zatrzaski.

Co prawda płyta pozwala na łączenie nawet trzech kart graficznych w trybie CrossFireX lub SLI, ale nie uzyskamy tutaj pełnej przepustowości – w przypadku procesorów z 40 liniami PCI-Express 3.0 złącza działają w trybie x16/x16/x8, natomiast w przypadku modeli z 28 liniami już tylko x8/x8/x8. Warto również zwrócić uwagę na dzielenie linii między kontrolery M.2/U.2 i USB 3.1 Gen 2 i przełącznik wybierania trybu multi-GPU (2-way/3-way).

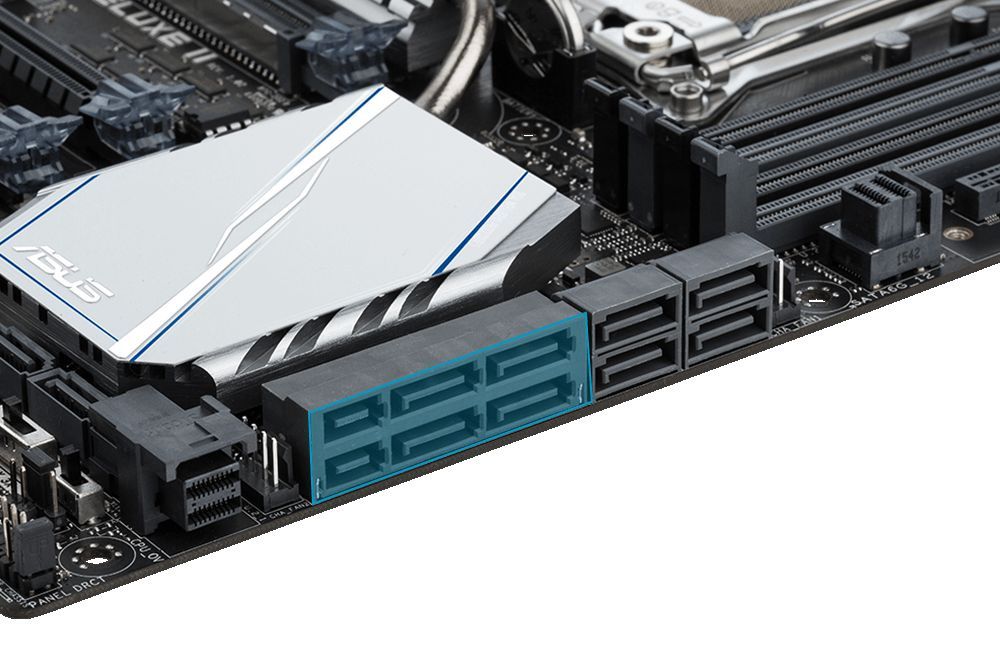

Bardzo dobrze wygląda komplet złączy dla dysków i napędów. Oprócz sześciu standardowych gniazd SATA 6 Gb/s (dwa z nich zainstalowano prostopadle do laminatu), producent udostępnił jeszcze jedno SATA Express 16 Gb/s, jedno M.2 32 Gb/s 2242-2280 i dwa U.2 32 Gb/s (jedno z nich zainstalowano prostopadle do laminatu). Ponadto można skorzystać z adaptera M.2 32 Gb/s montowanego w złączu PCI-Express 3.0 x4.

Na lewej krawędzi ulokowano jeszcze kilka przydatnych dodatków – entuzjastów zainteresują przyciski do włączania i restartowania komputera, wyświetlacz kodów POST, przycisk do przywracania domyślnych ustawień UEFI oraz złącze do wyprowadzenia dodatkowego panelu dla wentylatorów. Oprócz tego producent ulokował tutaj kilka pinowych złączy: jedno do wyprowadzenia dwóch portów USB 2.0, dwa do wyprowadzenia dwóch portów USB 3.0 (łączenie czterech), złącze do wyprowadzenia panelu audio, piny do podłączenia taśmy LED RGB oraz złącze do podłączenia karty Thunderbolt 3.

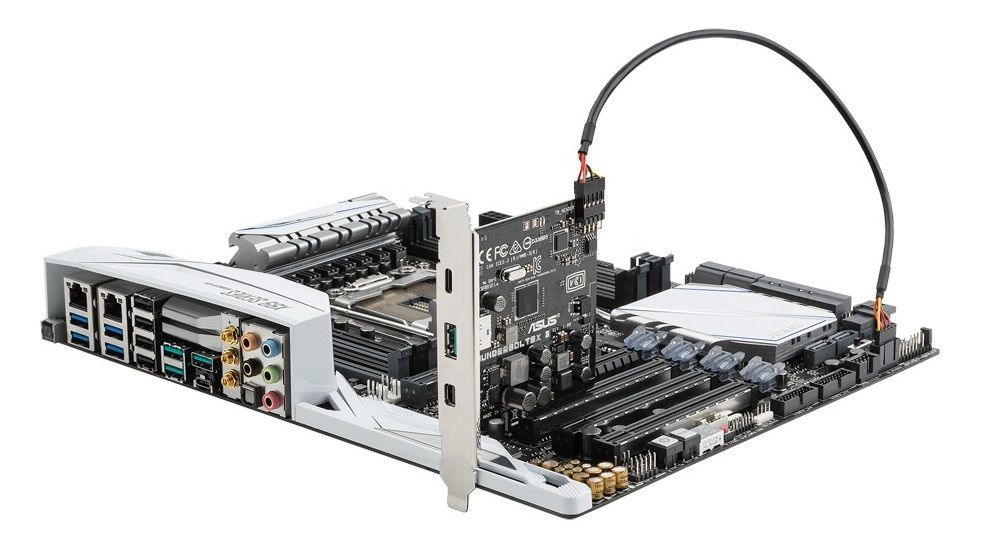

No właśnie, wyposażenie płyty X99-Deluxe II obejmuje również kartę ASUS ThunderboltEX 3, na której wyprowadzono jeden port USB 3.1 Gen 2 typu A, jeden port USB 3.1 Gen 2 typu C o obciążalności 36 W z obsługą interfejsu Thunderbolt 3 40 Gb/s, a także wejście sygnału mini-DisplayPort (złącze Thunderbolt może przesyłać też obraz, ale trzeba jakoś doprowadzić sygnał).

Na uwagę zasługuje też układ dźwiękowy, który bazuje na 8-kanałowym kodeku Realtek ALC1150. Producent wzbogacił go o kilka dodatków, mających na celu poprawić jakość dźwięku – m.in. wzmacniacz dla słuchawek i głośników, japońskie kondensatory, a także ekranowanie chroniące przed zakłóceniami.

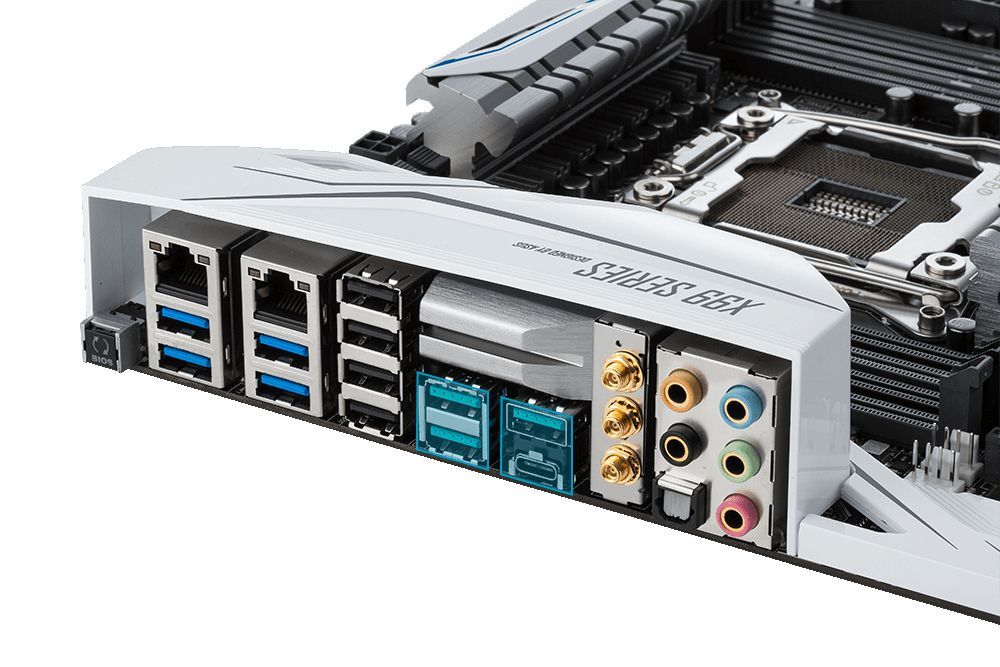

Nowa płyta dysponuje też nieco odmienionym kompletem złączy na tylnym panelu. Producent udostępnił cztery porty USB 2.0 (w tym jeden do obsługi technologii USB BIOS Flashback), cztery porty USB 3.0 i cztery porty USB 3.1 Gen 2 (3x A i 1x C). Oprócz tego mamy dwie gigabitowe karty sieciowe z kontrolerów Intela, trzy złącza antenowe dla bezprzewodowej karty sieciowej Wi-Fi 802.11a/b/g/n/ac (3T3R), a także pięć złączy minijack i jedno optyczne S/PDIF ze wspomnianego już układu dźwiękowego.

Na kolejnych stronach skontrolujemy wydajność i pobór energii elektrycznej komputera z płytą główną ASUS X99-Deluxe II, a także zajrzymy do UEFI i przetestujemy funkcje do automatycznego przyspieszania komputera.

• System operacyjny: Windows 8.1 64-bit
• Sterowniki graficzne: Nvidia GeForce 368.22 WHQL

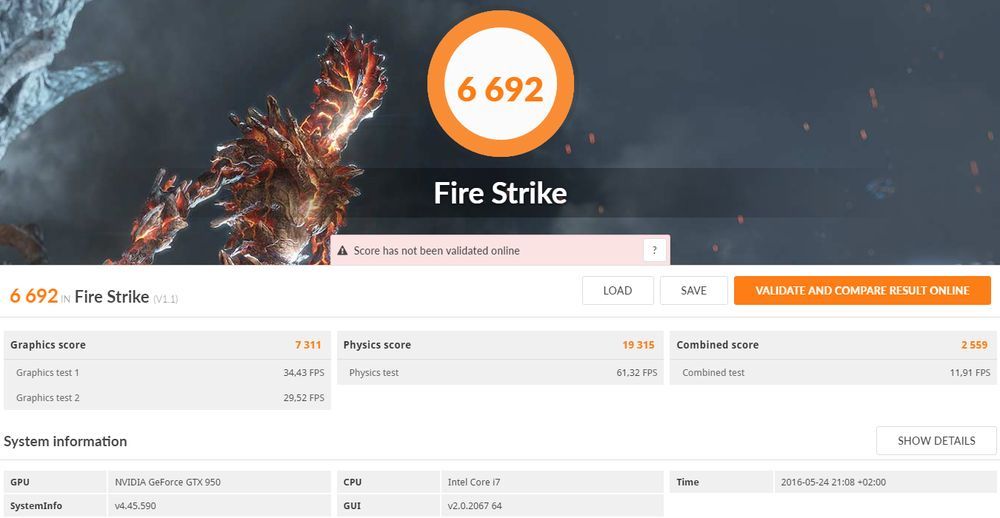

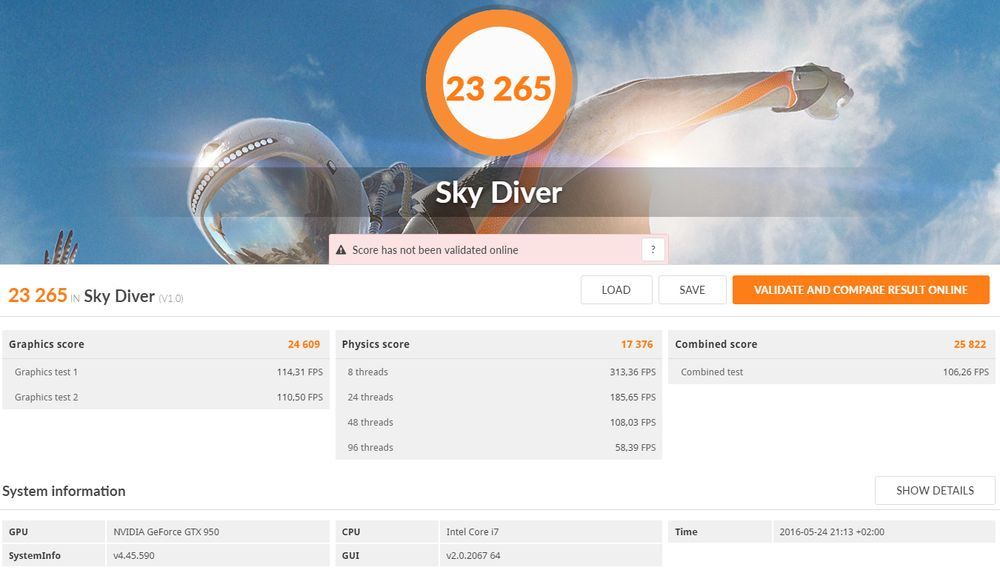

W testach wykorzystaliśmy najnowszą wersję benchmarka 3DMark. Pomiary przeprowadziliśmy dla platformy z procesorem Intel Core i7-6900K i karty graficznej Gigabyte GeForce GTX 950 w wersji Xtreme Gaming.

Nie odnotowaliśmy żadnych anomalii w wydajności komputera z płytą główną ASUS X99-Deluxe II.

ASUS X99-Deluxe II korzysta z tego samego menu UEFI BIOS, które było stosowane już w poprzednich konstrukcjach tego producenta. Zauważyliśmy jednak, że w tym przypadku rozruch trwał znacznie dłużej niż zwykle (prawdopodobnie jest to kwestia dopracowania oprogramowania, więc liczymy na rychłe wydanie poprawki).

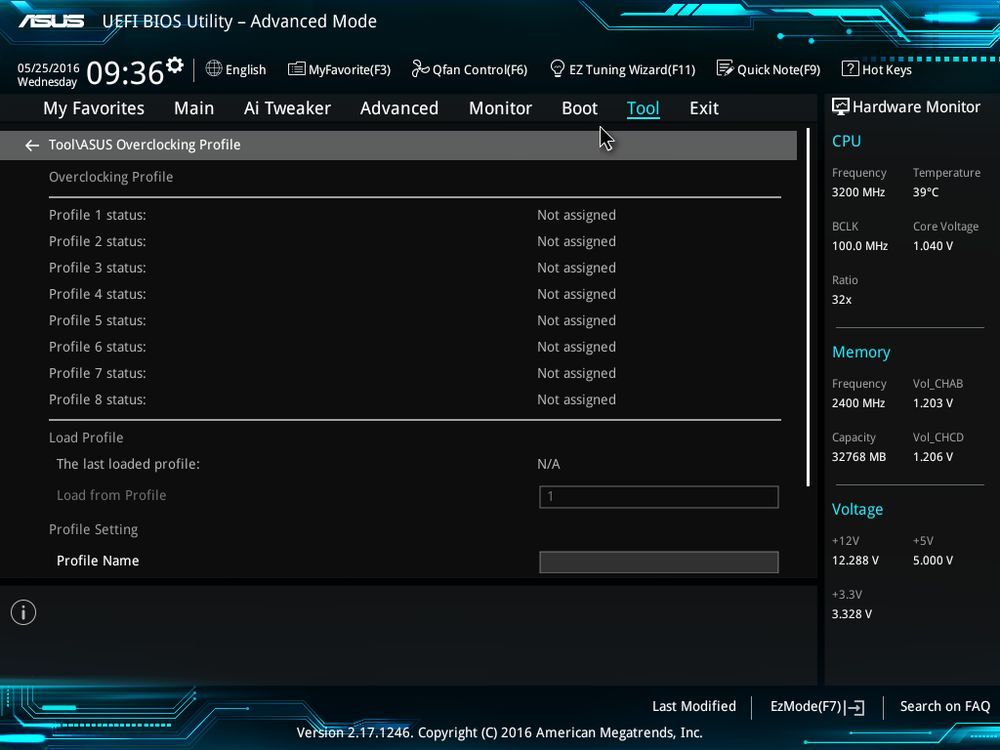

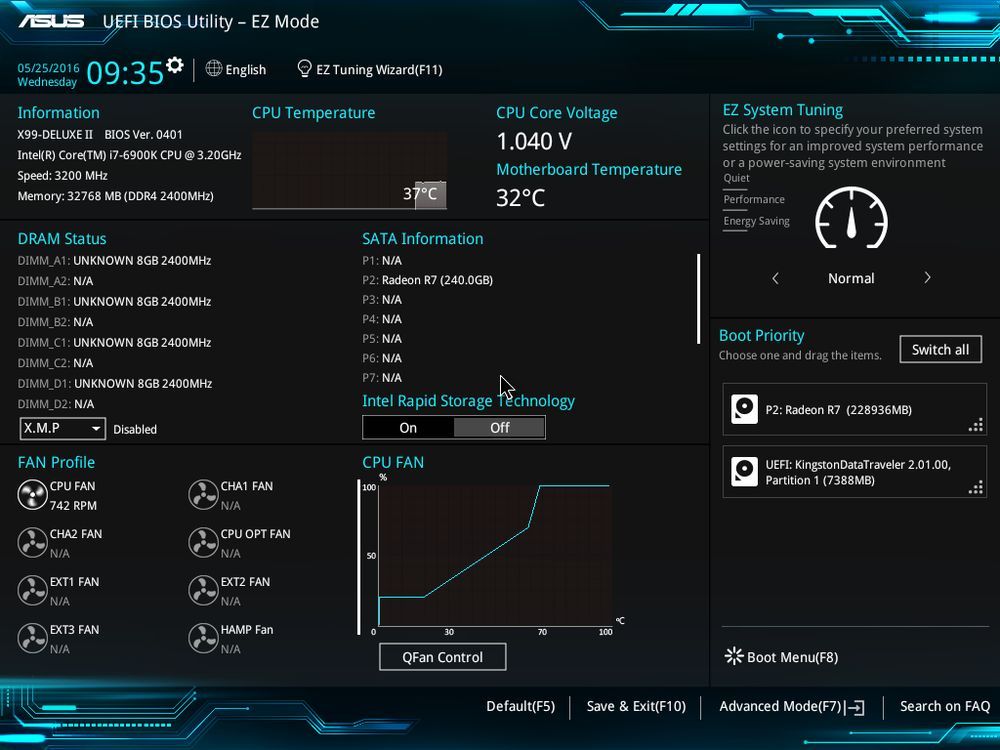

Tradycyjnie udostępniono dwa tryby - EZ Mode z podstawowymi funkcjami oraz Advanced Mode z zaawansowanymi opcjami dla sprzętowych wyjadaczy. Dostępnych opcji jest naprawdę sporo, a wszystko uszeregowano w intuicyjny sposób. Zmienione ustawienia można zapisać w profilach użytkownika (do dyspozycji oddano 8 miejsc).

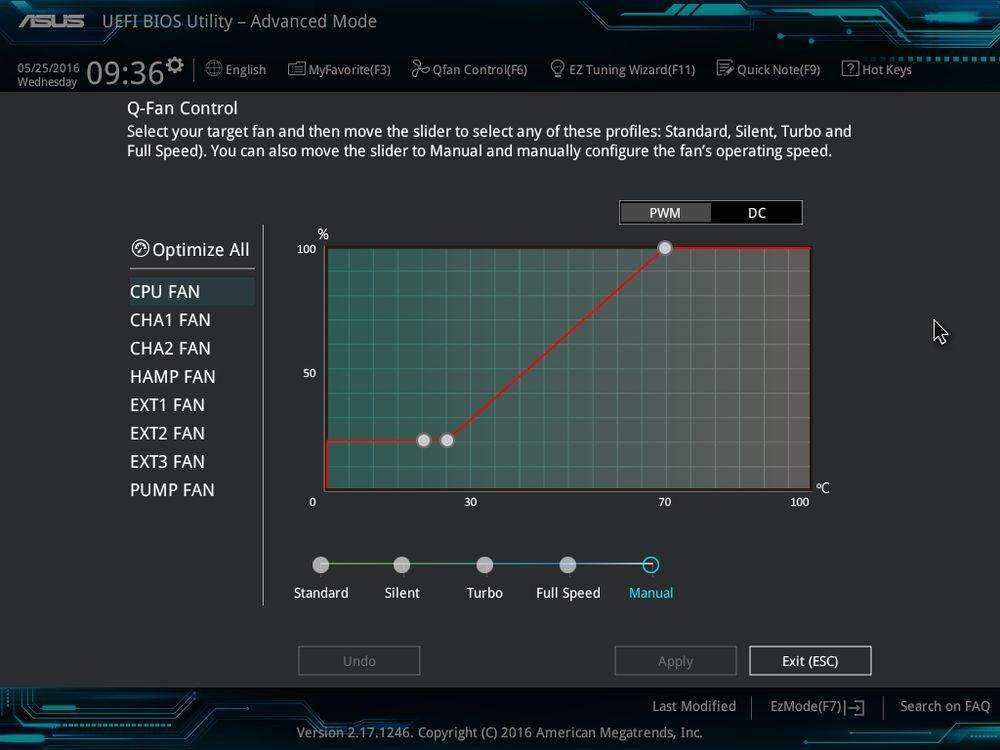

Nie zapomniano też o funkcji Q-Fan Control do sterowania obrotami wentylatorów - możemy tutaj praktycznie dowolnie dostosować obroty każdego "śmigiełka".

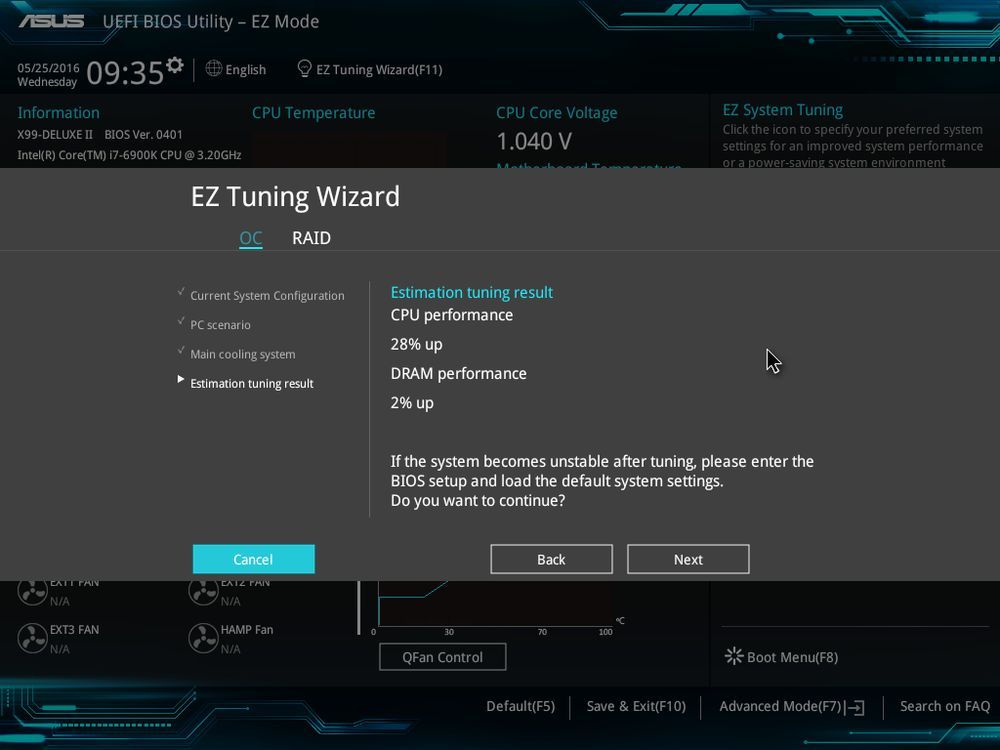

Oprócz standardowych opcji do manualnego podkręcania, producent udostępnił również dwie funkcje automatycznego przyspieszania komputera - EZ Tuning Wizard oraz TPU (w dwóch stopniach - pierwszy przeznaczony jest dla konfiguracji z mniej wydajnym chłodzeniem powietrznym, a drugi dla konfiguracji z wydajniejszym chłodzeniem cieczą).

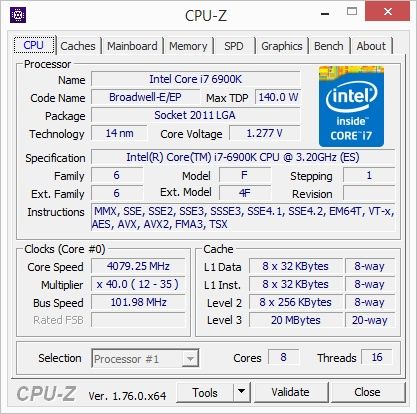

Funkcja EZ Tuning Wizard w najlepszym scenariuszu pozwoliła przyspieszyć procesor Core i7-6900K do 4080 MHz i pamięci RAM do 2448 MHz (zwiększając też opóźnienia z CL15-15-15 do CL16-16-16).

W przypadku TPU II taktowanie procesora podniesiono do 4000 MHz, natomiast pamięć RAM została nietknięta.

W przypadku mniej wymagających zastosowań pobór mocy nie przekraczał 101 W. Dopiero uruchomienie gry odnotowaliśmy 166 W, a przy mocnym obciążeniu procesora było do już 203 W. Warto jednak zauważyć, że do testów wykorzystaliśmy energooszczędną kartę GeForce GTX 950 w wersji Xtreme Gaming - przypadku platformy z wydajniejszą i bardziej energochłonną kartą graficzną wskazania byłyby wyższe.

ASUS X99-Deluxe II oferuje jeszcze więcej niż model X99-Deluxe, ale jego cena jest też odpowiednio wyższa. Nową płytę polecamy więc najbardziej wymagającym klientom, którzy planują budowę bardzo wydajnego komputera lub stacji roboczej, a przy tym dysponują odpowiednio zasobnym portfelem – nowa platforma Intela to naprawdę spory wydatek, a opisywana płyta jednak plasuje się w wyższym segmencie cenowym.

Nie da się ukryć, że już standardowy model X99-Deluxe zaliczał się do efektowniejszych modeli z serii X99. Nowa wersja wygląda jeszcze ciekawiej, a wszystko za sprawą dodatkowego podświetlenia LED RGB, którym można sterować wg własnego uznania. Jeżeli chodzi o wygląd, niektórym może doskwierać brak osłony na rewersie laminatu – tym bardziej, że tego typu dodatki coraz częściej pojawiają się także u konkurencji.

X99-Deluxe II dysponuje wszystkimi najnowszymi złączami, wliczając w to gniazda SATA Express, M.2 i dwa U.2. Z kolei na tylnym panelu wyprowadzono cztery porty USB 3.1, dwie gigabitowe karty sieciowe oraz bezprzewodową kartę sieciową Wi-Fi. To jednak nie koniec, bo całość uzupełnia bogate wyposażenie – w tym także karta rozszerzeń ze złączem Thunderbolt 3, adapter dla drugiego dysku M.2 i panel do połączenia dodatkowych wentylatorów. Do pełni szczęścia brakuje nam jedynie możliwości połączenia czterech kart graficznych w trybie 4-way SLI lub CrossFireX, aczkolwiek tego typu konfiguracje i tak raczej należą do rzadkości.

Pod względem oprogramowania też jest naprawdę nieźle. Płyta działa pod obsługą znanego i lubianego UEFI BIOS, który powinien przypaść do gustu zarówno mniej doświadczonym użytkownikom, jak i sprzętowym wyjadaczom. Producent udostępnił sporo opcji, a nie zabrakło też funkcji automatycznego przyspieszania komputera. Szkoda tylko, że w przypadku testowanej przez nas wersji, płyta uruchamiała się wyjątkowo wolno – liczymy, że problem ten zostanie rozwiązany przy następnej aktualizacji.

Jak już wspomnieliśmy we wstępie, model X99-Deluxe II plasuje się w wyższym przedziale cenowym modeli z chipsetem X99 – jego cena w polskich sklepach powinna wynosić około 1600 złotych. Mimo wszystko jest ona w pełni uzasadniona, bo tak naprawdę mamy do czynienia z produktem luksusowym, adresowanym do wąskiego grona odbiorców. Zwykły Kowalski na pewno sięgnie po mniej funkcjonalny, gorzej wyposażony i przede wszystkim tańszy model

• obsługa procesorów Intel Haswell-E i Broadwell-E
• obsługa do 128 GB pamięci DDR4 3333 MHz
• złącza SATA Express, M.2 32 Gb/s i 2x U.2 32 Gb/s
• 4 porty USB 3.1 na tylnym panelu
• dwie gigabitowe karty sieciowe LAN
• bezprzewodowa karta sieciowa Wi-Fi 802.11ac (3T3R)
• funkcjonalny UEFI BIOS
• bardzo bogate wyposażenie (w tym karta ThunderboltEX 3)
• ciekawe wzornictwo (w tym podświetlenie LED RGB)

• brak osłony backplate na rewersie laminatu
• długo się uruchamia
• wysoka cena
