ASUS Z97-Deluxe - premierowy test płyty z nowym chipsetem Intela

ASUS Z97 Deluxe to topowy przedstawiciel klasycznej serii płyt tego producenta - zgodnie z obietnicą, aktualizujemy przedpremierowy test tej konstrukcji. Płyta została wyposażona w podstawkę LGA 1150, a zatem jest kompatybilna z obecnymi procesorami Intel Haswell i nadchodzącymi Haswell Refresh. Nie zabrakło nowości, do których zalicza się między innymi obsługa interfejsów SATA Express i M.2 – obydwa o przepustowości 10 Gb/s. Zwracający uwagę na wygląd, zapewne zauważą jeszcze całkowicie odmienione wzornictwo.

Jak się sprawuje topowa płyta z nowej serii? Postanowiliśmy to sprawdzić w przedpremierowej recenzji. Zapraszamy!

Jak przystało na płytę z górnej półki, wyposażenie należy do bogatszych. Mamy tutaj antenę typu 2T2R (2 nadajniki i 2 odbiorniki) dla bezprzewodowej karty sieciowej, pojedynczy mostek SLI, cztery przewody sygnałowe SATA, zaślepkę tylnego panelu Q-Shield, dwa adaptery Q-Connector ułatwiające podłączenie pinowych złączy (dla obudowy i jednego zestawu portów USB 2.0), dwie instrukcje obsługi oraz płytę z oprogramowaniem i sterownikami.

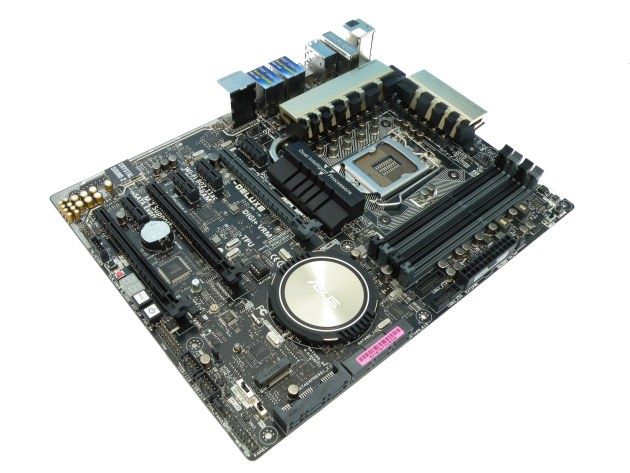

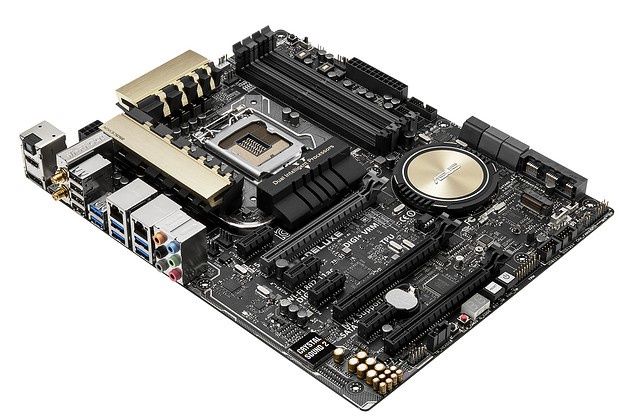

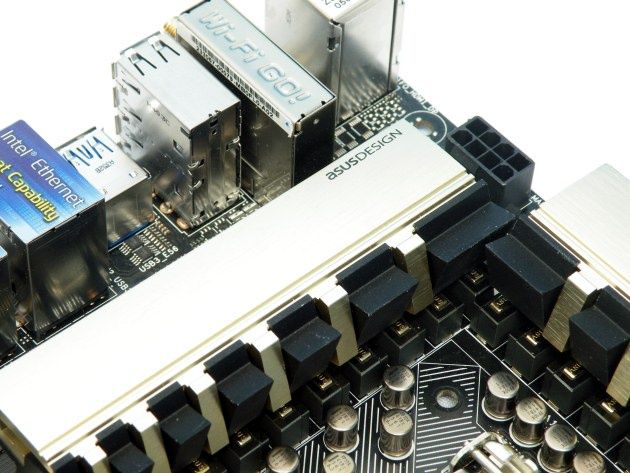

Jak już wspominaliśmy na wstępie, nowa seria płyt głównych firmy ASUS charakteryzuje się całkowicie nowym wzornictwem. Laminat ma czarną, lekko połyskującą barwę, a poszczególne złącza zostały utrzymane w czarno-szarej kolorystyce. Na uwagę zasługuje też odmieniony system chłodzenia - radiatory na sekcji zasilania są nieco masywniejsze, natomiast ten na chipsecie ma okrągły kształt. Przy projektowaniu płyty brał udział oddział asusdesign.

Od strony technicznej producent chwali się zastosowaniem pakietu rozwiązań 5-Way Optimization, do którego należy technologia automatycznego przyspieszania podzespołów TPU (Turbo Processing Unit), oszczędzania energii elektrycznej EPU (Energy Processing Unit), kontrolowania działania sekcji zasilania DIGI+, sterowania systemem chłodzeniem Fan Xpert 3 oraz – co jest nowością w 9. serii płyt głównych ASUSa – panelem Turbo App do ustawiania parametrów wydajnościowych, sieciowych i dźwiękowych dla poszczególnych aplikacji uruchamianych w systemie Windows.

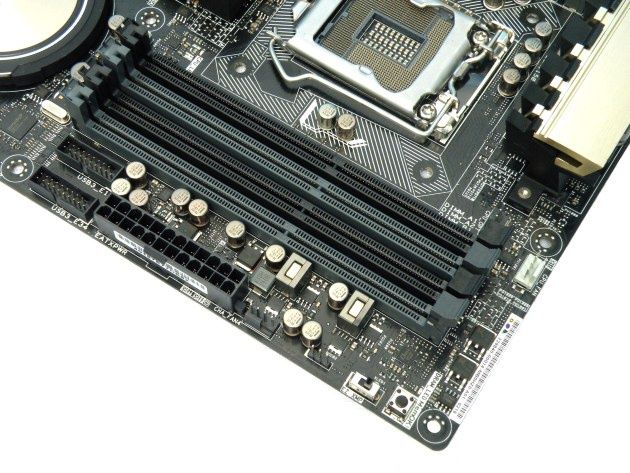

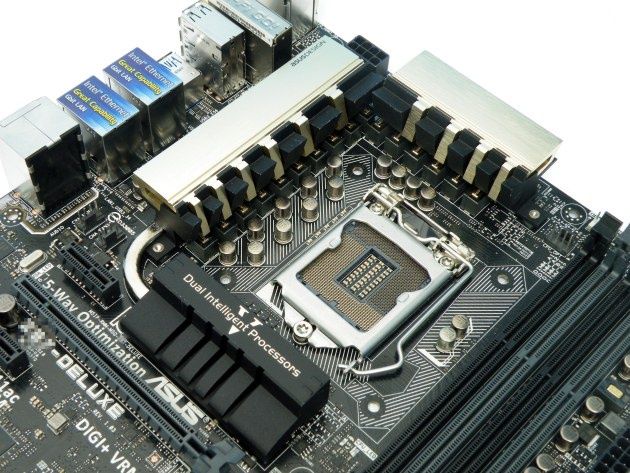

Tuż obok gniazda LGA 1150 umieszczono 16-fazową sekcję zasilania, której chłodzeniem zajmują się trzy radiatory – dwa masywniejsze oraz wspomagający (połączony rurką cieplną). Poniżej znalazły się cztery banki pamięci DDR3, obsługujące 2-kanałowe zestawy o taktowaniu do 1600 MHz (po podkręceniu nawet 3300 MHz) i łącznej pojemności 32 GB. Oprócz tego udostępniono przycisk MemOK! do ustawiania bezpiecznych parametrów pracy, a także przełącznik do automatycznego przyspieszania parametrów (poprzez aktywację opcjonalnego profilu XMP).

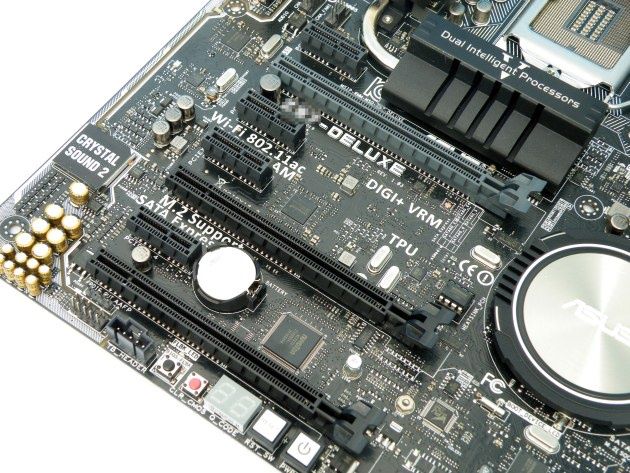

Karty rozszerzeń można montować w dwóch złączach PCI-Express 3.0 x16 (przy zamontowaniu dwóch kart działają w trybie X8/x8), jednym PCI-Express 2.0 x16 ograniczonym do przepustowości x4 oraz czterech PCI-Express 2.0 x1. Oczywiście można tutaj połączyć kilka kart graficznych – dwa modele GeForce w konfiguracji 2-way/Quad SLI bądź też dwa modele Radeon w konfiguracji 2-way/Quad CrossFireX lub trzy w 3-way CrossFireX. Dodatkowe linie PCI-Express 2.0 zapewnia kontroler ASMedia ASM1187e.

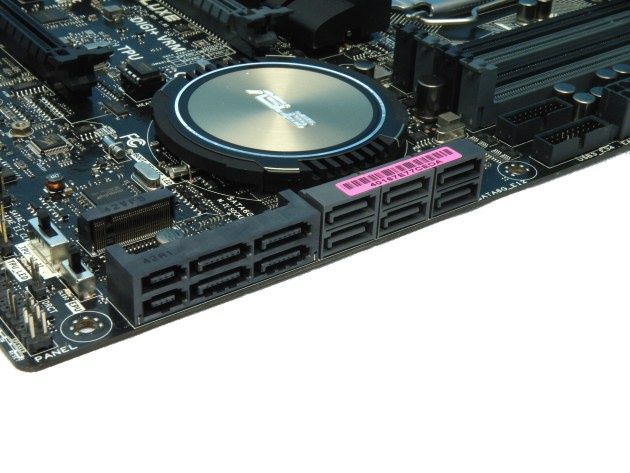

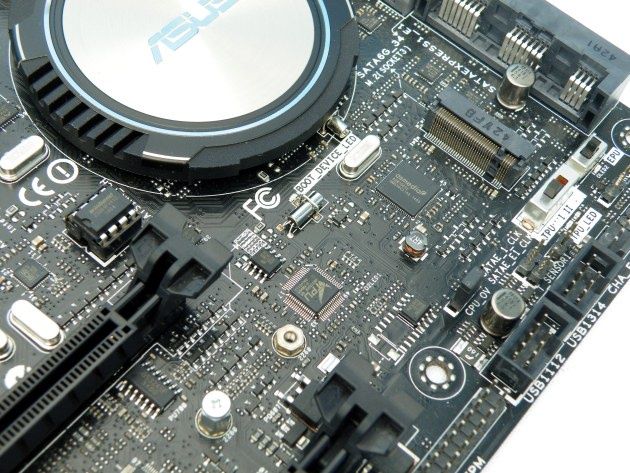

Przy dolnej krawędzi ulokowano chipset Intel XXX, który odpowiada za sześć gniazd SATA 6 Gb/s, jedno SATA Express 10 Gb/s, a także jedno M.2 10 Gb/s obsługujące tylko nośniki w standardzie 2260 (60 mm) i 2280 (80 mm). Za drugie gniazdo SATA Express 10 Gb/s odpowiada kontroler ASMedia ASM106SE. Warto jednak zaznaczyć, że każde gniazdo SATA Express 10 Gb/s może również działać jako dwa osobne SATA 6 Gb/s. Tuż obok znalazły się jeszcze dwa złącza do wyprowadzenia dwóch (łącznie czterech) portów USB 3.0 – za obydwa odpowiada zewnętrzny kontroler ASMedia ASM1074. Szkoda, że zabrakło złącza mSATA, które co prawda ma mniejszą przepustowość, ale na obecną chwilę jest znacznie popularniejsze od M.2.

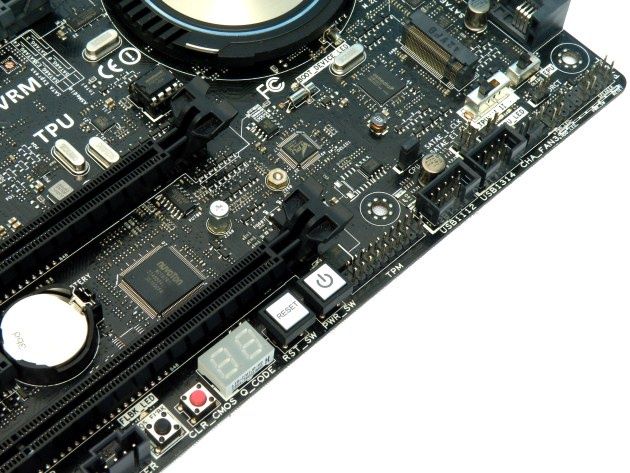

Przy prawej krawędzi coś dla bardziej doświadczonych użytkowników. Mamy tutaj przyciski do włączania i restartowania komputera, wyświetlacz diagnostyczny kodów POST, przycisk do przywracania domyślnych ustawień UEFI, a także przycisk USB BIOS Flashback do aktualizacji BIOS-u bez konieczności posiadania procesora i pamięci RAM (wystarczy sama płyta i zasilacz). Nie zabrakło też przełączników do aktywowania technologii EPU (Energy Processing Unit) i TPU (TurboV Processing Unit). Łącznie oddano do dyspozycji sześć 4-pinowych gniazd do podłączenia wentylatorów.

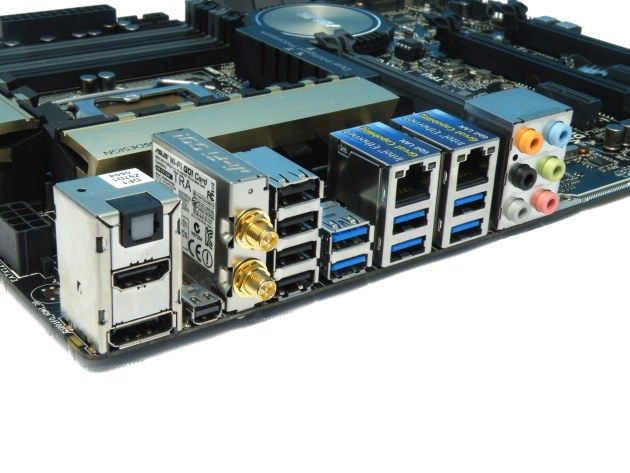

Płyta ASUS XXX-Deluxe wyróżnia się dosyć bogatym zestawem złączy na tylnym panelu. Producent udostępnił cztery porty USB 2.0, sześć portów USB 3.0 (dwa z zewnętrznego kontrolera ASMedia ASM1042AE), dwie gigabitowe karty sieciowe Intela, a także trzy wyjścia wideo – HDMI, DisplayPort i mini-DisplayPort. Dodatkowo umieszczono tam też dwa złącza antenowe dla modułu Wi-Fi GO! (karta Wi-Fi 802.11a/b/g/n/ac z Bluetooth 4.0).

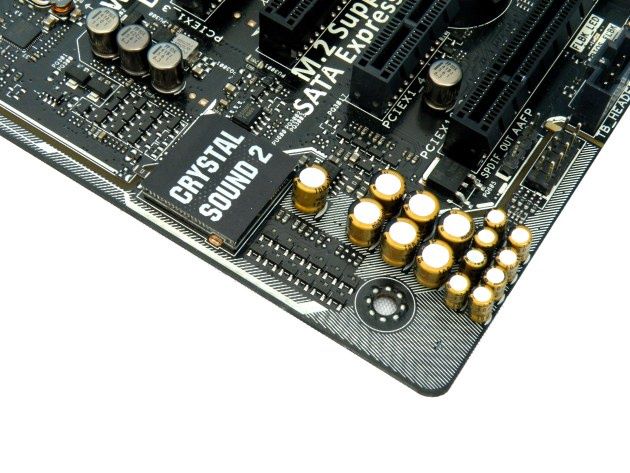

Z kolei za wrażenia słuchowe odpowiada układ Crystal Sound 2, który bazuje na 8-kanałowym kodeku Realtek ALC1150. Został on jednak wzbogacony o wysokiej jakości kondensatory japońskiej marki Nichicon i osłonę przeciw zakłóceniami elektromagnetycznymi (EMI), a także odseparowany od reszty laminatu. Na tylnym panelu wyprowadzono z niej sześć gniazd minijack i optyczne S/PDIF.

• Windows 7 Ultimate 64-bit SP1

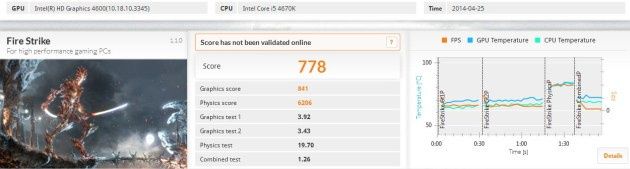

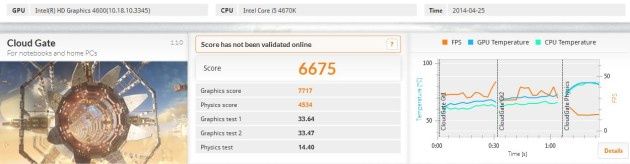

W testach wydajnościowych wykorzystujemy najnowszą wersję programu 3DMark. Testy zostały przeprowadzone przy użyciu układu graficznego HD 4600 zintegrowanego z procesorem.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

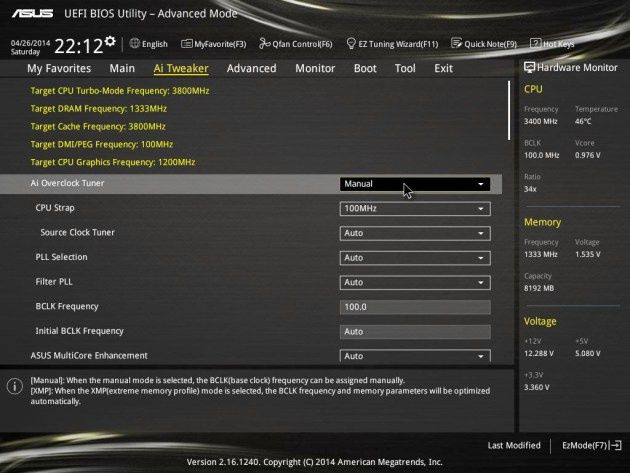

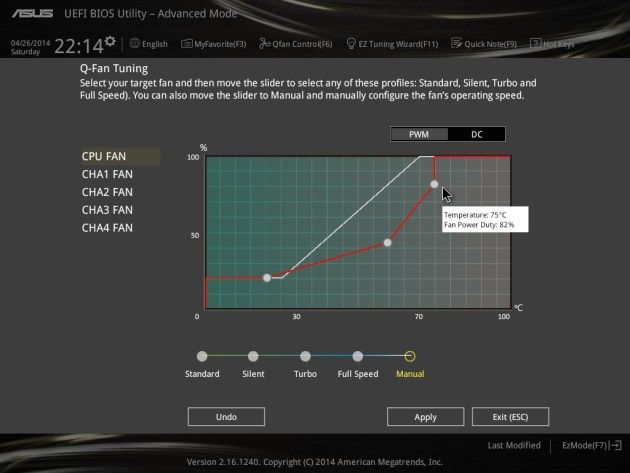

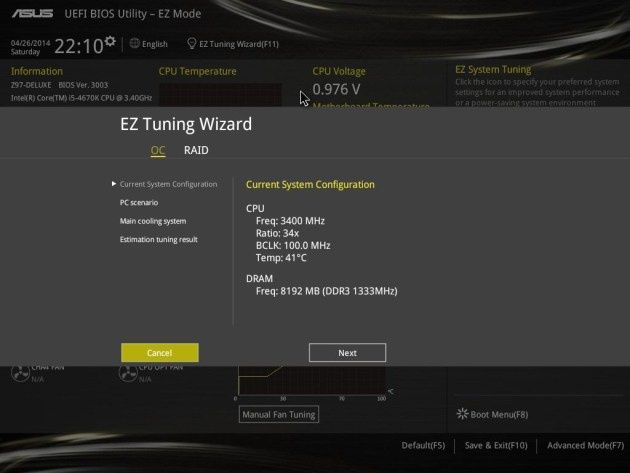

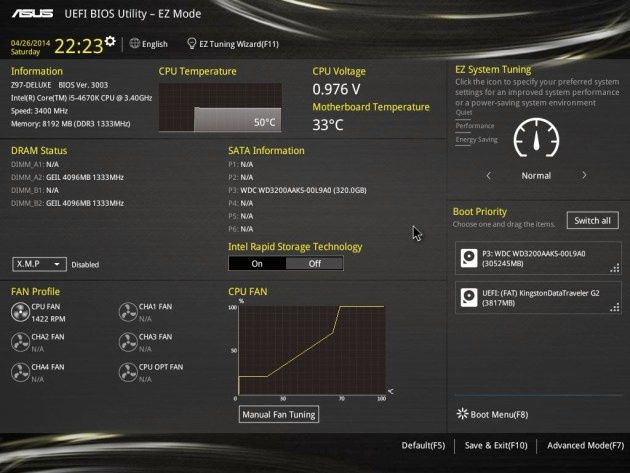

Nowa seria płyt głównych ma również nowe UEFI. Nadal są dostępne dwa tryby (prosty EZ Mode i zaawansowany Advanced Mode), lecz ich interfejs wygląda nieco prościej, a całość została uszeregowana w intuicyjny sposób. Na uwagę zasługuje bardziej dopracowana funkcja automatycznego podkręcania EZ Tuning Wizard i regulacji parametrów pracy każdego z wentylatorów Q-Fan Tuning. Zauważyliśmy jednak problemy z płynnym poruszaniem się kursora oraz nieznikającym okienkiem z legendą z panelu Q-Fan Tuning po wykonaniu zrzutu ekranowego - przypominamy jednak, że testowaliśmy sprzęt przepremierowy, a podobne usterki najprawdopodobniej zostaną usunięte w finalnej wersji.

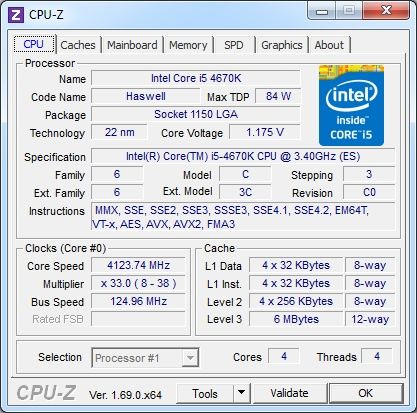

ASUS Z97-Deluxe został wyposażony w technologię TPU (TurboV Processing Unit), która umożliwia automatyczne przyspieszenie podzespołów komputera – w tym przypadku za pomocą 3-pozycyjnego przełącznika na laminacie. Pierwszy stopień zwiększył taktowanie procesora do 4000 – 4200 MHz (w zależności od obciążenia rdzeni dla trybu Turbo Boost 2.0), natomiast drugi do 4125 MHz (33x 125 MHz). Częstotliwość pamięci pozostała bez zmian i nadal wynosiła 1333 MHz. Takie same wartości uzyskaliśmy przy testach modelu Z87-PLUS.

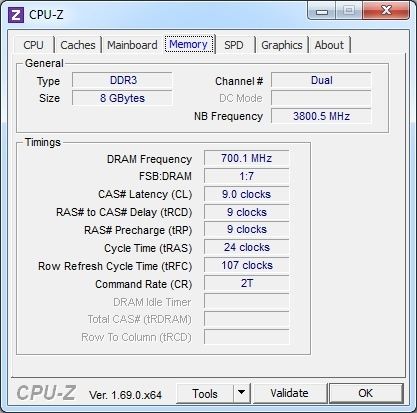

Z kolei przełącznik EZ_XMP podniósł taktowanie pamięci do 1400 MHz przy opóźnieniach 9-9-9-24 – co ciekawe, nie są to wartości przypisane do zapisanego profilu XMP.

Platforma testowa ze zintegrowanym układem graficznym pobierała niewiele mocy, lecz nieco więcej od wcześniej przetestowanych przez nas modeli pod LGA 1150. Być może jest to spowodowane nowszym chipsetem lub dodatkowymi kontrolerami, które znalazły się na laminacie. W przypadku mniej wymagających zastosowań odnotowaliśmy pobór na poziomie 57 – 72 W, natomiast w przypadku bardziej wymagających było to już nawet nieco ponad 100 W.

ASUS Z97-Deluxe to płyta główna z górnej półki, która sprawdzi się podczas budowy wydajnego komputera na bazie procesora Intel Haswell lub Haswell Refresh. Obsłuży ona 32 GB pamięci DDR3 o taktowaniu nawet 3300 MHz oraz kilka kart rozszerzeń – w tym dwie graficzne GeForce podłączone w 2-way/Quad SLI bądź też dwie lub trzy AMD Radeon w 2-way/3-way/Quad CrossFireX. Na uwagę zasługuje też nowy zestaw gniazd dla dysków i napędów, bowiem oprócz standardowych SATA 6 Gb/s (w liczbie 6 sztuk) udostępniono jeszcze dwa SATA Express i jedno M.2 dla krótszych SSD. Trochę brakuje jednak złącza mSATA. Overclockerów zainteresuje wydajna sekcja zasilania oraz przyciski ułatwiające przyspieszanie podzespołów komputera.

Całość uzupełnia bogaty zestaw złączy na tylnym panelu. Producent wyprowadził tutaj m.in. aż 10 portów USB (w tym 6 w wersji USB 3.0), dwie gigabitowe karty sieciowe od firmy Intel, a także trzy wyjścia wideo. Za wrażenia słuchowe odpowiada układ Crystal Sound 2, który wykorzystuje udoskonalony kodek Realtek ALC1150. Nie zabrakło również bezprzewodowej karty sieciowej Wi-Fi pracującej w standardzie 802.11ac.

Płyta działa pod kontrolą nowego UEFI, które ma trochę bardziej minimalistyczny wygląd względem poprzedniej wersji, ale dostępnych opcji konfiguracji jest tyle, że bez problemu powinno ono sprostać oczekiwaniom wymagających użytkowników. Z kolei ci mniej doświadczeni mogą skorzystać z prostego trybu EZ Mode oraz opcji automatycznego przyspieszania procesora i pamięci operacyjnej.

Model Z97-Deluxe to dobra propozycja dla wymagających klientów. Czy jest sens zmieniać na niego płytę główną z podstawką LGA 1150 i chipsetem 8. generacji? Tylko jeżeli jest to mniej rozbudowana konstrukcja, a potrzebujecie czegoś z górnej półki lub wykorzystacie interfejsy SATA Express i/lub M.2.
