be quiet! System Power 8 500 W – ekonomiczny zasilacz w niemieckim wydaniu

Firma be quiet! znana jest chyba każdemu entuzjaście sprzętu komputerowego i głównie kojarzymy ją z high-endowym sprzętem – przykładów nie trzeba daleko szukać, bo niedawno mieliśmy okazję przetestować jej najnowszą obudowę Dark Base Pro 900, która zalicza się do światowej czołówki obecnie dostępnych modeli.

Nie oznacza to jednak, że w jej ofercie nie znajdziemy ekonomicznych produktów dla tzw. zwykłego Kowalskiego - jest wręcz przeciwnie, bo stanowią one całkiem sporą i nie mniej ważną część portfolio niemieckiej marki. Dla odmiany postanowiliśmy więc się przyjrzeć zasilaczowi System Power 8 500 W, reprezentującemu najniższy segment oferty firmy be quiet! - plasuje się on jeszcze poniżej niedawno testowanego modelu Pure Power 9 CM 700 W. Jak be quiet! sprawdzi się na polu ekonomicznych konstrukcji?

• Sprawność potwierdzona certyfikatem 80 PLUS 230V EU
• Pełny pakiet zabezpieczeń
• Długie, eleganckie okablowanie
• Wsparcie dla konfiguracji multi-GPU
• Niewygórowana cena

Model System Power 8 500 W jest kierowany do tych osób, które składają tańszy komputer do gier lub codziennych zastosowań. Jego cena w polskich sklepach kształtuje się na poziomie 210-220 złotych, więc ma on konkurować z takimi modelami jak Chieftec A-135, Corsair CX, Thermaltake TR2 oraz XFX TS i XT.

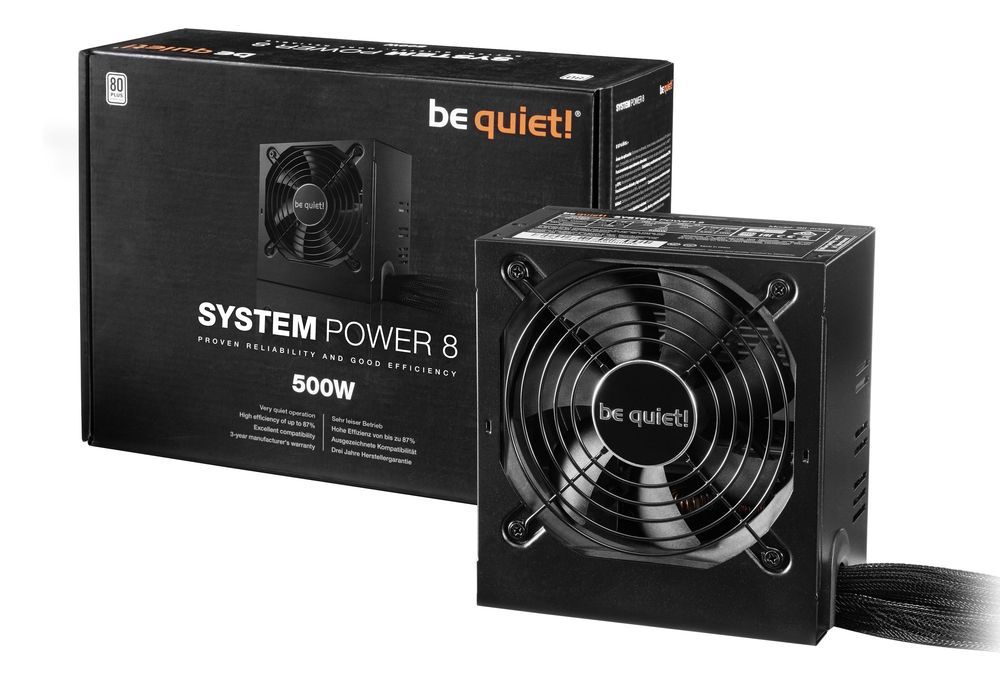

Zasilacz dotarł do nas w czarnym opakowaniu, na którym umieszczono specyfikację techniczną i opis kluczowych cech produktu. W zestawie znajdziemy właściwie tylko niezbędne akcesoria: przewód zasilający o długości 1,5 m, śrubki montażowe oraz szczegółową instrukcję obsługi (również w języku polskim).

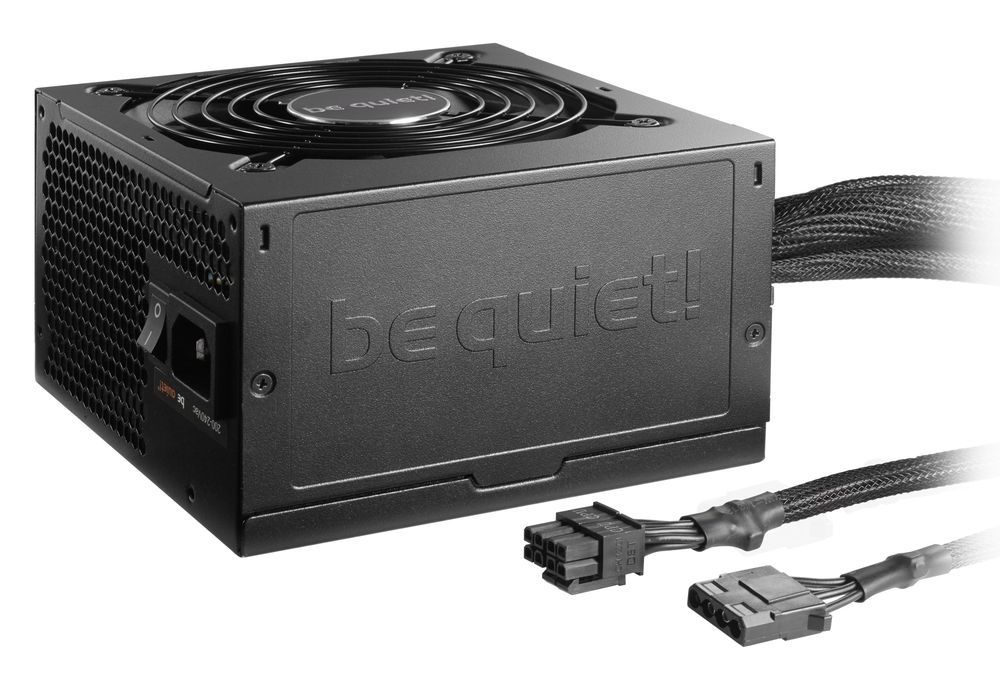

Jednostka ma standardowe wymiary i została utrzymana w ciemnej kolorystyce, a na jednej z bocznych ścianek dodatkowo znalazło się wytłoczone logo producenta.

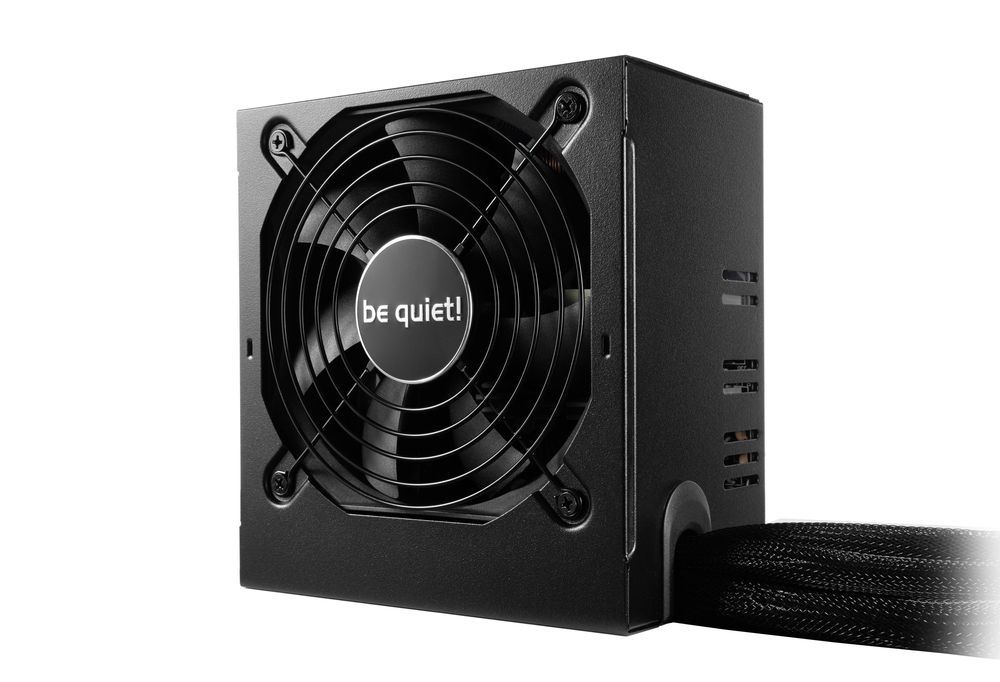

Do chłodzenia komponentów wykorzystano 120-milimetrowy wentylator, który zabezpieczono drucianym grillem z logo producenta. Więcej o nim powiemy w dalszej części artykułu, gdy dostaniemy się do wnętrza jednostki.

System Power 8 z pewnością zaskakuje okablowaniem. Co prawda mamy do czynienia z ekonomicznym modelem, ale producent postanowił tutaj zbytnio nie oszczędzać i udostępnił długie wiązki z czarnymi przewodami, dodatkowo oplecionymi czarnym, nylonowym oplotem. Do dyspozycji oddano następujące wtyczki:

• ATX12V 20+4 pin – długość: 54 cm
• EPS12V 4+4 pin – długość: 61 cm
• 2x PCI-E 6+2 pin – długość: 50 + 15 cm
• 3x SATA + MOLEX – długość: 35 + 12 + 12 + 12 cm
• 3x SATA + MOLEX – długość: 54 + 12 + 12 + 12 cm

Wtyczek jest więc odpowiednio dużo, by zasilić nowoczesną konfigurację z jedną wydajną lub dwoma średniej klasy kartami graficznymi (i to w całkiem dużej obudowie). Na upartego przydałyby się jednak ze dwa dodatkowe złącza MOLEX.

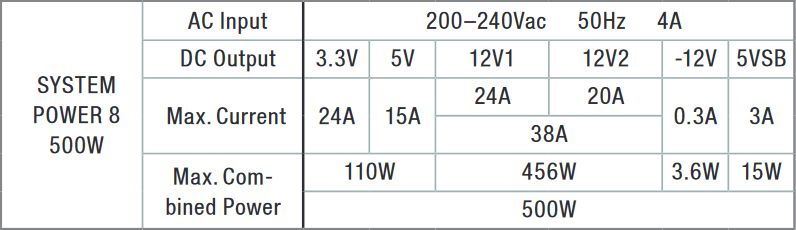

Całkowita moc znamionowa zasilacza to co prawda 500 W, ale na najważniejsze linie 12 V przypada już 456 W – pierwsza szyna odpowiada za złącza PCI-E i ma obciążalność 24 A, natomiast druga za EPS12V i ma obciążalność 20 A (przy czym łącznie nie może być to więcej niż 38 A). Na szyny 3,3 i 5 V przypada łącznie 110 W, natomiast na mniej ważne -12 V i 5Vsb odpowiednio 3,6 i 15 W.

Jednostka charakteryzuje się też całkiem przyzwoitą sprawnością energetyczną, którą potwierdzono oficjalnym certyfikatem 80 PLUS dla napięcia wejściowego 230 V. Powinniśmy więc się spodziewać poboru mocy zbliżonego do modeli ze zwykłym certyfikatem 80 PLUS Bronze.

Producent chwali się również bezpieczeństwem konstrukcji, za którą odpowiada cały komplet zabezpieczeń:

• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd na liniach przekroczy limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego

Oprócz tego zasilacz jest zgodny z następującymi certyfikatami: CE, CB, CU (Rosja), TÜV i RCM (Australia).

Na kolejnych stronach zajrzymy do wnętrza zasilacza, a także sprawdzimy jego efektywność energetyczną i stabilność napięć wyjściowych. Jak się sprawdzi ekonomiczny model w niemieckim wydaniu?

W tej części artykułu zaglądamy do wnętrza zasilacza i opisujemy zastosowane elementy elektroniczne. Warto jednak pamiętać, że jego obudowa została zabezpieczona plombą, a jej zerwanie jest tożsame z utratą gwarancji. Z uwagi na bezpieczeństwo nie polecamy jej otwierać, natomiast osoby nieznające się na elektronice śmiało mogą ominąć ten rozdział.

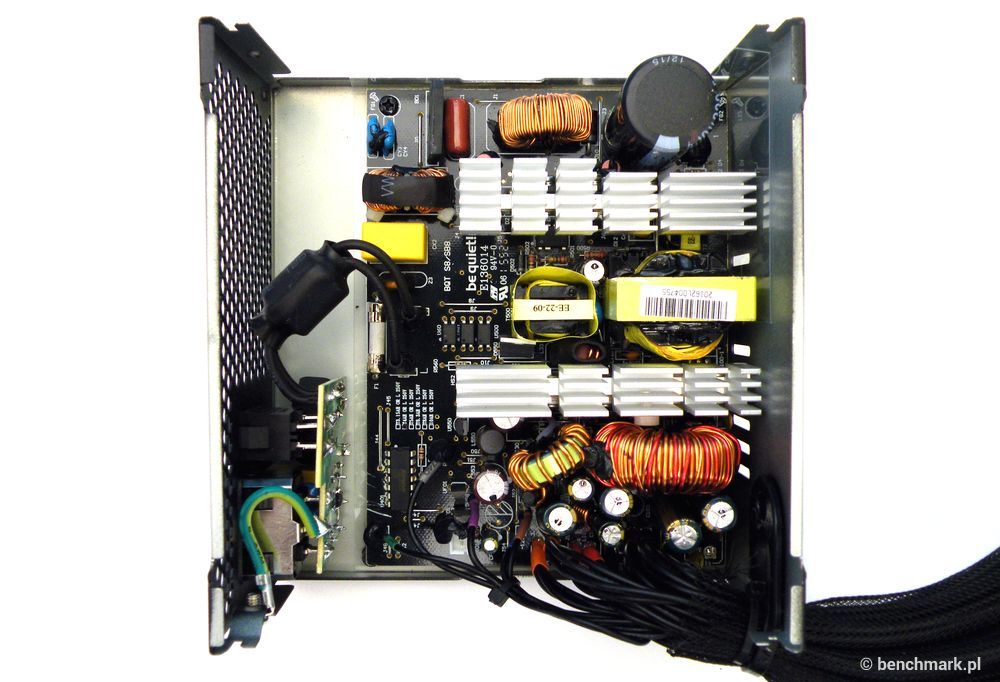

Modele z serii System Power 8 bazują na konstrukcji zaprojektowanej przez firmę HEC, ale została ona dostosowana do wymogów odbiorcy. Na laminacie znalazło się kilka wolnych miejsc na elementy elektroniczne, więc można podejrzewać, że ta sama platforma jest wykorzystywana też w mocniejszych modelach

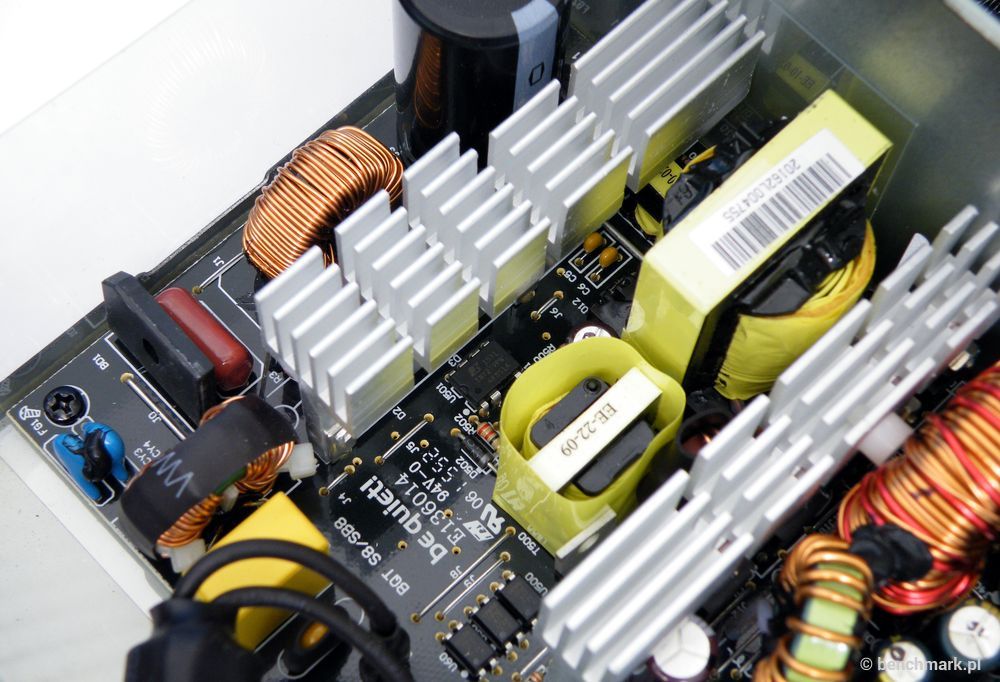

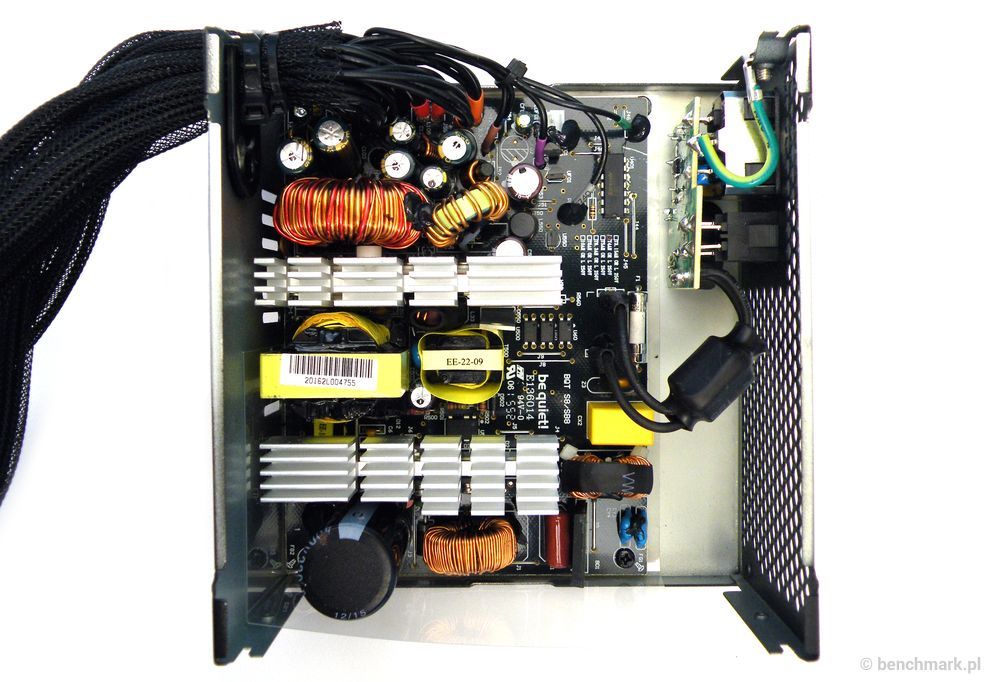

Płytka drukowana nie zajmuje całej powierzchni obudowy, niemniej jednak elementy elektroniczne nie są zbyt gęsto upakowane (sporo z nich dodatkowo usztywniono/zaplombowano klejem, ale zostało to wykonane w estetyczny sposób). Wprawdzie mamy do czynienia z ekonomiczną platformą, ale jakość wykonania stoi na naprawdę dobrym poziomie.

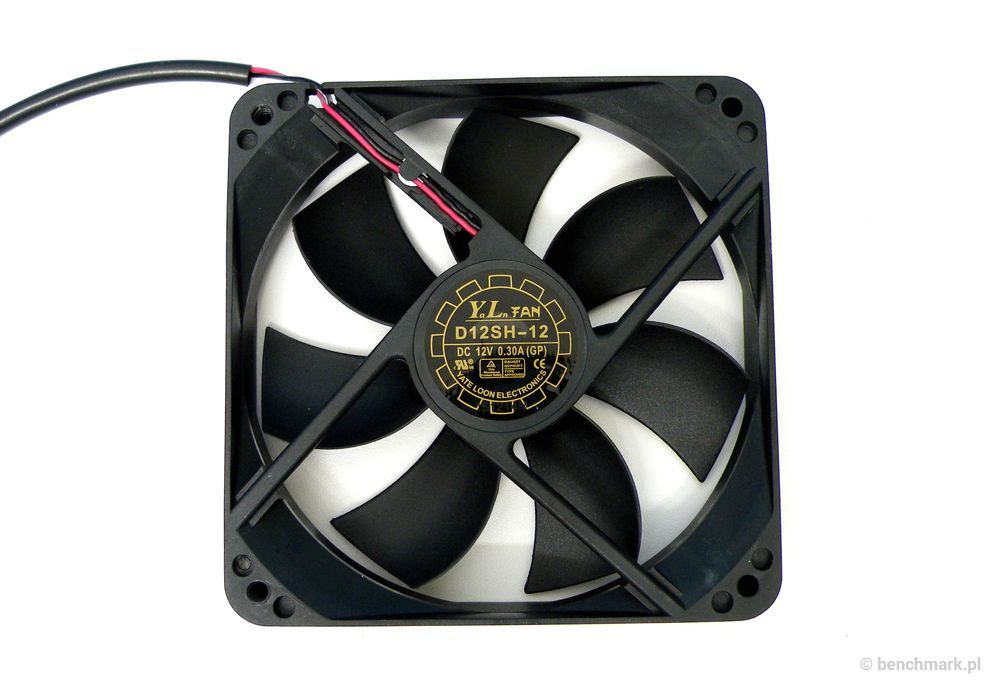

Do chłodzenia zasilacza wykorzystano wentylator Yate Loon D12SH-12 – jest to 120-milimetrowy model z łożyskiem ślizgowym o podwyższonej żywotności, którego maksymalna prędkość obrotowa wynosi 2200 RPM.

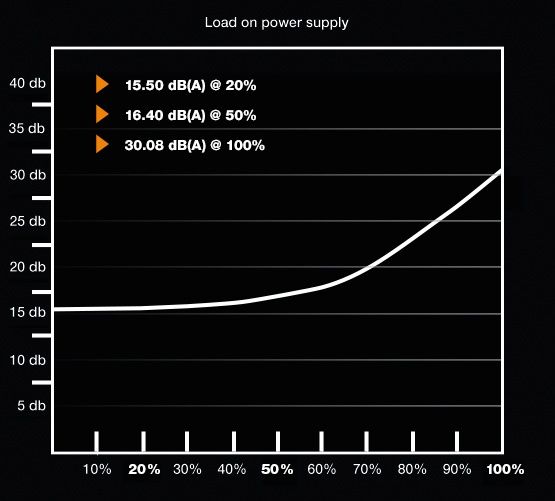

Obroty wentylatora  zostały dostosowane do obciążenia jednostki, ale w taki sposób, by do 50% były odpowiednio zmniejszone, a sam wentylator generował mniejszy hałas. Wentylator rozkręca się dopiero przy mocniejszym obciążeniu komputera, aczkolwiek charakteryzuje się on całkiem dobrą kulturą pracy.

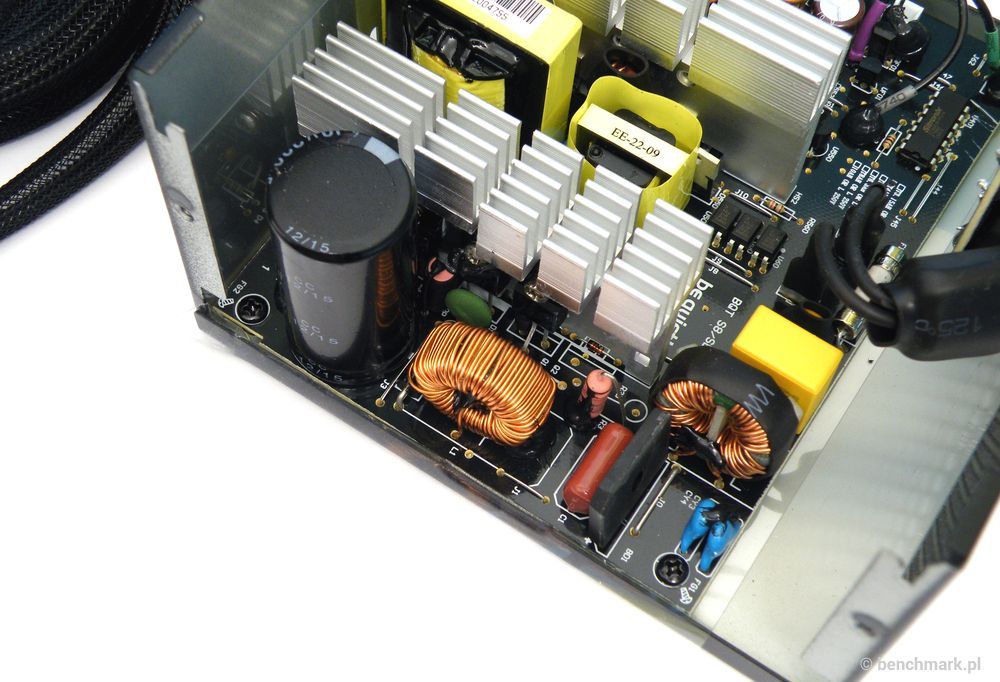

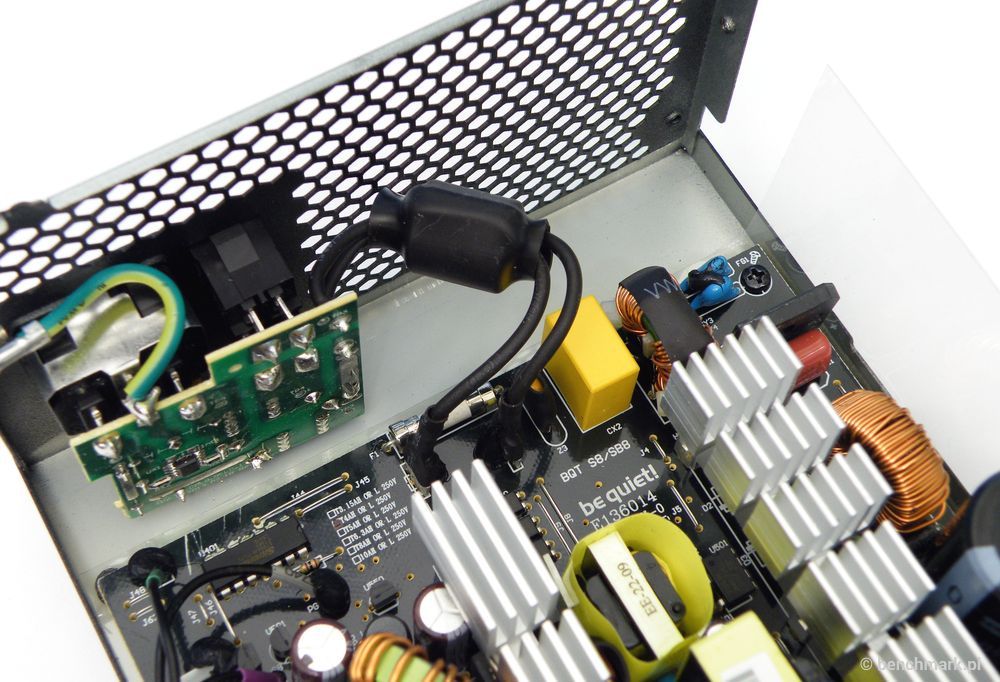

Etap filtrowania zaczyna się od dwóch filtrów, które mają za zadanie odfiltrować zakłócenia z sieci – pierwszy z nich przeniesiono jednak na płytkę drukowaną za gniazdem zasilającym i włącznikiem.

Nie mogło też zabraknąć bezpiecznika oraz warystora MOV, mającego chronić jednostkę przed zbyt wysokim napięciem dostarczanym z sieci. Zaraz za filtrami znalazł się mostek prostowniczy GBU606 (bez dodatkowego chłodzenia) oraz termistor.

Główny kondensator został wyprodukowany przez firmę Teapo – jest to model z serii LH o wytrzymałości do 85 stopni Celsjusza, który charakteryzuje się napięciem 400 V i pojemnością 330 µF. Za aktywny układ PFC odpowiada tranzystor Champion Microelectronic GPT13N50DG i bliżej niezidentyfikowana dioda (nie potrafiliśmy odczytać jej oznaczeń) – obydwa elementy są chłodzone masywnym radiatorem.

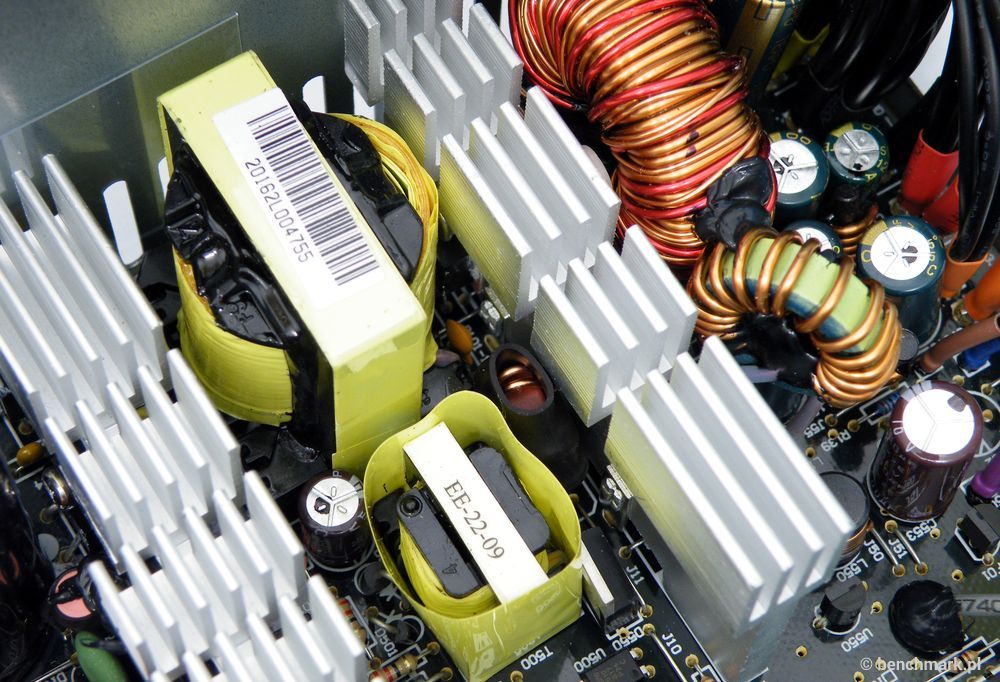

Za przełączanie odpowiadają też dwa tranzystory Champion Microelectronic GPT13N50DG (przymocowane do tego samego radiatora).

Z kolei za radiatorem umieszczono jeszcze kontroler PWM dla linii 5 Vsb - Power Integrations TNY279PN.

Zasilacz bazuje na konstrukcji opartej na grupowej regulacji napięć, więc nie powinniśmy oczekiwać stabilnych napięć wyjściowych.

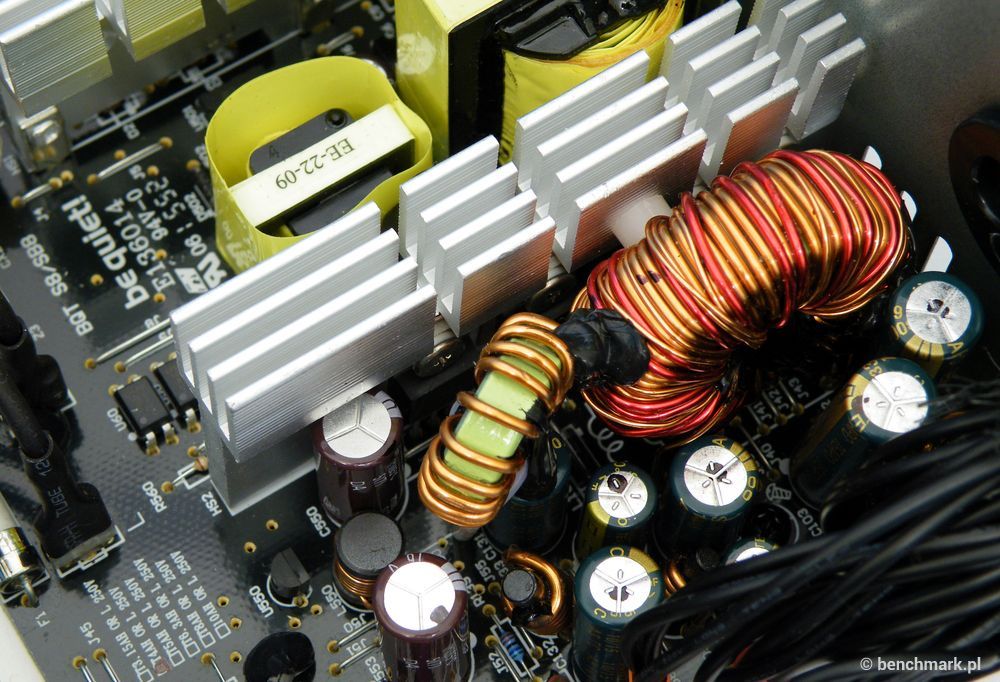

Sekcja prostowania wykorzystuje prostowniki Schottky’ego – przed radiatorem znalazła się dioda PFC Device PFR10L60CT, natomiast do drugiego radiatora przymocowano pięć diod (trzy z nich to na pewno STMicroelectronics S30L45CT, natomiast oznaczeń dwóch kolejnych nie udało nam się odczytać).

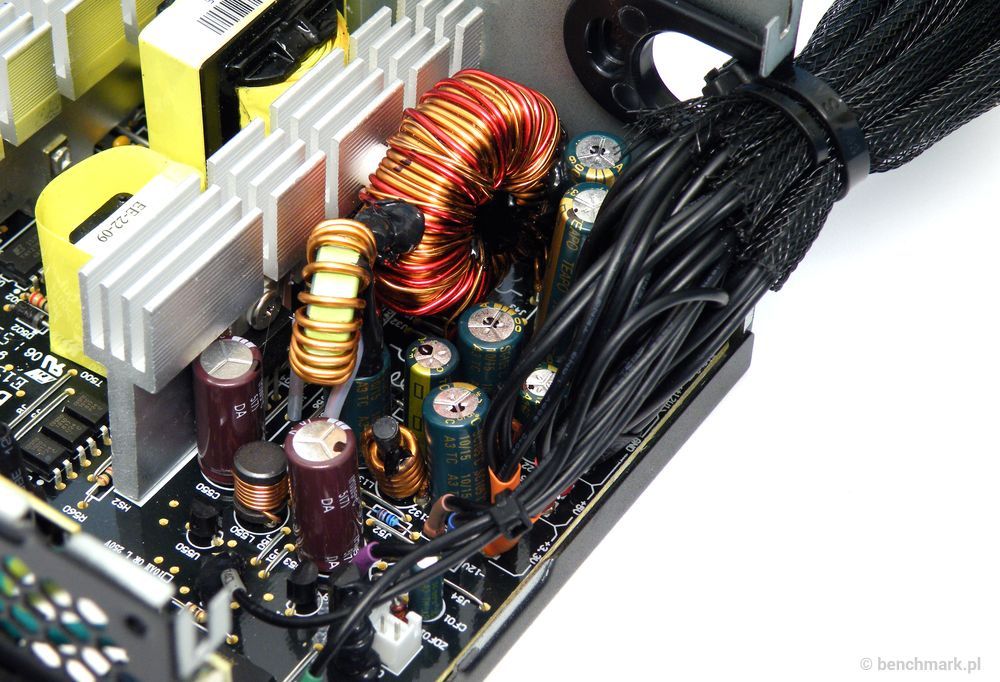

Filtrowaniem napięć głównie zajmują się kondensatory Teapo certyfikowane do pracy w temperaturze do 105 stopni Celsjusza, ale można też znaleźć pojedyncze sztuki Nippon Chemi-Con z serii KZE również certyfikowane do pracy w temperaturze do 105 stopni Celsjusza.

Za monitoring odpowiada kontroler Sitronix ST9S429-PG14.

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 to wydajny i nowoczesny procesor, który napędza naszą konfigurację do testowania zasilaczy."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="Płyta MSI Z170A Tomahawk to podstawa naszej platformy testowej zasilaczy."]

[kontrolka produkt=asus-radeon-r9-290 typ=top10new tytul="ASUS Radeon R9 290 DirectCU II OC" opis="Karta graficzna ASUS Radeon R9 290 DirectCU II OC może nie zalicza się do najnowszych modeli, ale charakteryzuje się dużym poborem energii elektrycznej, więc świetnie nadaje się do obciążania zasilaczy."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="Dysk WD Caviar Blue 320 GB wykorzystujemy w naszej platformie od dawna."]

[kontrolka produkt=be-quiet-system-power-8-500w typ=top10new tytul="be quiet! System Power 8 500W" opis="Testowany przez nas zasilacz."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza konfiguracja sprzętowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

be quiet! System Power 8 500 W oferuje bardzo niską sprawność energetyczną - zwłaszcza przy mocniejszym obciążeniu komputera, gdzie plasuje się nawet poniżej jednostek z oficjalnym certyfikatem 80 PLUS Bronze.

Kolejne testy potwierdziły nasze wcześniejsze wnioski - przy wyższym obciążeniu sprawność jednostki stoi na dość niskim poziomie. Całe szczęście Pure Power 8 500 W poradził sobie nawet z najbardziej wymagającym scenariuszem.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Wskazania większości napięć są zawyżone - mało znaczącej linii 3,3 V tylko nieznacznie, ale 5 V w trybie spoczynku i 12 V w trybie obciążenia już całkiem zauważalnie. Mimo wszystko wartości te nadal mieszczą się w bezpiecznych przedziałach normy ATX (nawet po dodaniu najwyższej niepewności wynikającej z błędu pomiarowego).

be quiet! System Power 8 z założenia miał być ekonomicznym zasilaczem, który zainteresuje klientów z mniej zasobnym portfelem. Producent postawił na podstawową, nieźle wykonaną konstrukcję i zadbał o odpowiednią jakość wykonania, ale do konkurencyjnej propozycji jeszcze mu trochę brakuje.

Pod względem wykonania naprawdę nie ma się do czego przyczepić – zwłaszcza jeżeli weźmiemy pod uwagę segment, do którego należy zasilacz. Do dyspozycji oddano długie, eleganckie okablowanie, a za chłodzenie odpowiada 120-milimetrowy, całkiem cichy wentylator. Nie zapomniano też o komplecie zabezpieczeń.

System Power 8 w wersji o mocy 500 W sprawdzi się w podstawowych konfiguracjach z jedną wydajną kartą graficzną, ale nie powinniśmy oczekiwać od niego rewelacyjnych parametrów – wszystko przez podstawową konstrukcję, która charakteryzuje się niską sprawnością energetyczną i nienajlepszą regulacją napięć wyjściowych.

Zasilacz został wyceniony na około 210-220 złotych, a więc nieco wyższej od zbliżonych modeli z podobnego segmentu – z segmentu, gdzie konkurencja jest naprawdę spora, a o sukcesie produktu w dużej mierze decyduje cena. Pozycję producenta mogłaby poprawić obniżka ceny poniżej 200 złotych.

• długie, eleganckie okablowanie
• cicha praca wentylatora
• komplet zabezpieczeń

• niska sprawność energetyczna
• napięcia mogłyby być stabilniejsze
• mało konkurencyjna cena
