Gdy opisywaliśmy płytkę PCB Galaxy GTX 460 Hall of Fame, karty stworzonej specjalnie dla overclockerów, nazwa karty, dla której jest przygotowywana, nie była jeszcze znana. Wielu urzekł biały kolor laminatu, ale na pewno o wiele większym rarytasem okazała się cyfrowa sekcja zasilania. Ma ona gwarantować stabilne napięcia i wysoką sprawność konwersji energii.
Tak jak Galaxy zapowiedziało dwa miesiące temu, finalna wersja karty pojawiła się dokładnie na Święta Bożego Narodzenia. Niestety, na razie jest ona dostępna w sprzedaży tylko w Chinach. Jej cena wynosi 1700 yuanów (co odpowiada kwocie około 775 złotych).
Trzeba przyznać, że ta wersja karty różni się od pierwotnego projektu - jedną z ważniejszych zmian jest ilość pamięci wideo. Galaxy w finalnej wersji karty zainstalował 1 GB pamięci GDDR5 o 256-bitowej magistrali. Wcześniej planowano umieszczenie 768 MB pamięci GDDR5 o 192-bitowej szynie danych. Warto zaznaczyć, że zainstalowane pamięci Samsunga oferują niski - 0,4-nanosekundowy - czas dostępu, co gwarantuje dobrą podatność na podkręcanie. Pozostałe, bardziej kosmetyczne - z punktu widzenia zwykłego użytkownika - korekty w pierwotnym projekcie to zmiana kilku elementów elektronicznych i ich rozmieszczenia.

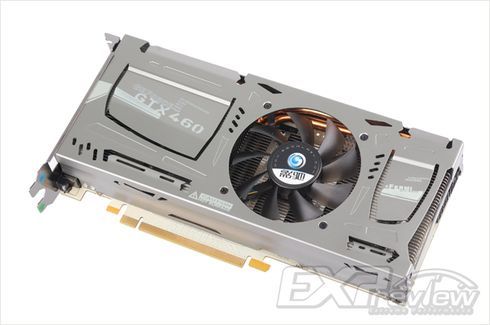

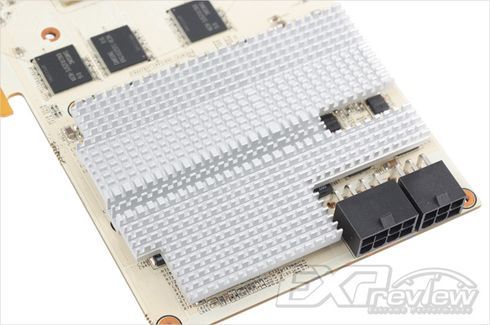

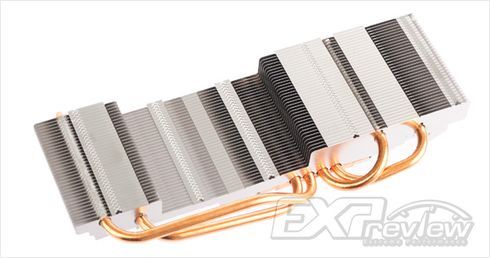

Obudowa karty, która została wykonana z dbałością o najmniejsze szczegóły, jest podobna do konstrukcji firmy KFA2 (należącej do Galaxy). W tym przypadku zastosowano jednak bardziej rozbudowany system chłodzenia. Procesor graficzny jest chłodzony przez masywny aluminiowy radiator z czterema 6 mm miedzianymi rurkami cieplnymi. Samą cyfrową sekcję zasilania chłodzi niski aluminiowy radiator (na zdjęciu poniżej). Całość owiewa prawdopodobnie - nie mamy całkowitej pewności - 90 mm wentylator z funkcją regulacji obrotów. Na śledziu karty umieszczono po jednym wyjściu DVI, HDMI oraz DisplayPort.

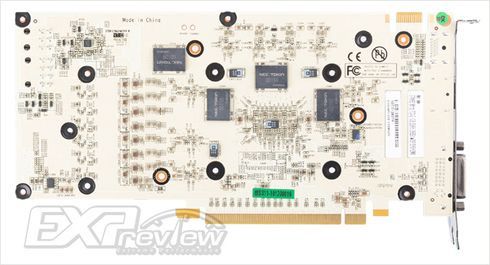

- Na tylnej części PCB znalazły się cztery, a nie jak w projekcie trzy, kondensatory Proadlizer NECa. Charakteryzują się one niską wartością rezystancji szeregowej (ESR) i induktancji szeregowej (ESL), szybkim ładowaniem oraz wysoką stabilnością działania.

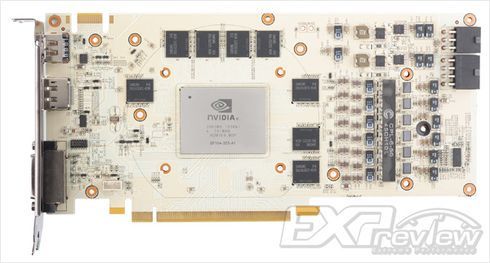

Zasilanie karty zapewnia osiem faz - sześć dla procesora graficznego i dwie dla pamięci. Do poprawnego działania karty wymagane jest podłączenie jednej 6-pinowej i jednej 8-pinowej wtyczki zasilającej. Złącza zasilania umieszczono na tylnej, krótszej krawędzi karty.

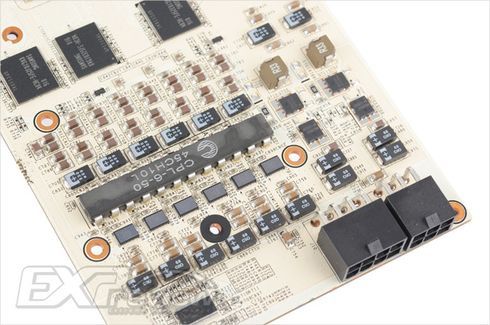

Na koniec prezentujemy opis cyfrowej sekcji zasilania, który zainteresuje przede wszystkim osoby pasjonujące się tym elementem kart graficznych. W skład sekcji zasilania wchodzi jeden kontroler VT1185M oraz sześć VT1157SF. Pierwszy z nich wspiera technologię precyzyjnej regulacji napięcia Intel VRM 11 i 11.1. W sześć mniejszych układów - pracują one z częstotliwością 800 kHz - wbudowano tranzystory MOSFET. Za zasilanie pamięci odpowiedzialne są dwa kontrolery uP6210.

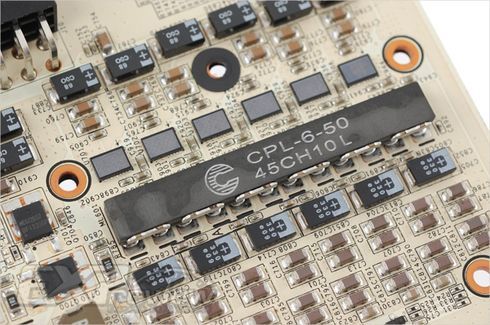

Konwencjonalne cewki zastąpiono układem CPL-6-50, w którym zintegrowano sześć 50-milihenrowych cewek. Dzięki takiemu rozwiązaniu zaoszczędzono miejsce na płytce drukowanej, a przy tym także zmniejszono ilość wydzielanego ciepła. Na wejściu i wyjściu cewek umieszczono coraz częściej stosowane tantalowe kondensatory, które lepiej filtrują napięcie.
Źródło: expreview.com
