Obudowa Logic Q6
| najważniejsze cechy | ||
| dla płyt standardu | micro-ATX | |
| miejsce na napędy | 2 HDD 1 optyczny 1 urządzenie 3.5" | |
| zasilacz | 200 W Logic | max 120W dla 3.3V+5V max 180W dla 3.3V+5V+12V |
| wtyczki zasilania | ATX 20, ATX 12 3x ATA, 1 FDD | |
| przedni panel | ekranik LCD 2x USB, 1x FireWire 2 x jack audio | |
| wymiary | wysokość : 10 cm szerokość : 34 cm głębokość : 43 cm | |
| dodatki | wiatraczek 80mm, śledź niskoprofilowy z otworem pod VGA, | |

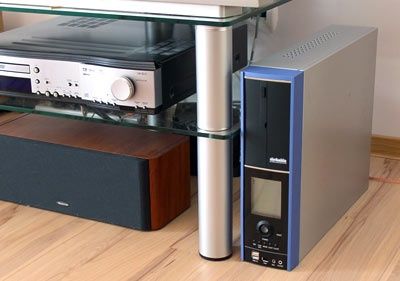

Jednym z najtańszych i względnie eleganckich rozwiązań może być umieszczenie MC w obudowie Logic Q6. Niestety w chwili testów na magazynie dostępna była tylko wersja 'srebrno-niebieska' (na zdjęciu), a z pewnością lepiej do tej roli pasowałaby wersja 'srebrno-czarna'. Obudowę można położyć płasko, lub postawić pionowo. Ma tylko 10 cm wysokości.

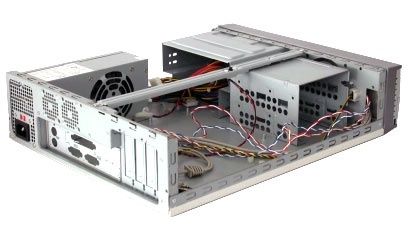

Metalowa pokrywa obudowy jest dość gruba, a dodatkowo pomiędzy ściankami umieszczony jest profil wzmacniający. Dzięki temu na leżącej płasko obudowie bez problemu można postawić inny sprzęt. Na czas montażu profil można odkręcić, aby wygodnie zamontować w środku płytę główną.
Wewnątrz zmieszczą się dwa dyski, jeden napęd optyczny, stacja dyskietek lub urządzenie montowane do zatoki 3.5", np: czytniki kart pamięci flash 15 in 1. Oba ukryte są za klapkami.
Do dyspozycji mamy też wydajniejszy zasilacz o mocy 200W. O ile obudowa Hiper HMC przy swoim 200 Watowym zasilaczu pozwalała na obciążenie napięć 3.3V+5V maksymalnie do 61W, w tym Logicu możemy je już obciążyć do 120W. A będzie mieć to znaczenie tylko wówczas, gdy zechcemy do takiego zestawu dołożyć np: mocniejszą kartę graficzną.
Najważniejsze jednak, że do chłodzenia procesora można wykorzystać zwykły, pudełkowy cooler.
W obudowie bez problemu można zamontować wszystkie trzy testowane przez nas płyty główne, jednak i tu pojawia się drobny problem. Dołączone do płyt AsRock 775Twins-HDTV i Microstar RS482M-IL śledzie z wyjściami VGA i TV, są pełnowymiarowe, podczas gdy w Q6 można zamontować tylko śledzie nisko-profilowe :)
W przypadku śledzia dołączanego do płyty MSI można jeszcze sobie z tym dość łatwo poradzić. Odkręcimy potrzebne nam wyjście i umocujemy je na dołączonym do obudowy specjalnym śledziu z otworem.
Tak więc jedyną płytą, która nie sprawi nam żadnych kłopotów przy montażu wszystkich komponentów, będzie model o konstrukcji Gigabyte K8N51PVMT-9, którego wyjścia VGA i TV umieszczone są bezpośrednio na tylnym panelu płyty.
A zatem i testów Logic Q6 wyciągnęliśmy przydatne wnioski. W przypadku obudów takich jak ta, należy zwrócić uwagę:
- Po pierwsze, na krótki napęd optyczny - maksymalnie 17 cm. W przeciwnym razie (w zależności od konstrukcji płyty) nie podepniemy wtyczki zasilania ATX20
- Po drugie, dołączane do płyt głównych śledzie z wyjściami VGA i TV. Takiego jak ten dołączony do płyty AsRock niestety nie będzie można zamontować.
Obudowa SilverStone Lascala LC-03
| najważniejsze cechy | ||
| dla płyt standardu | ATX, micro-ATX | |
| miejsce na napędy | 2 HDD 2 optyczne 1 FDD | |
| zasilacz | brak | |
| przedni panel | 2x USB, 1x FireWire 2 jacki audio | |
| wymiary | wysokość : 16 cm szerokość : 43 cm głębokość : 42 cm | |
| dodatki | brak |

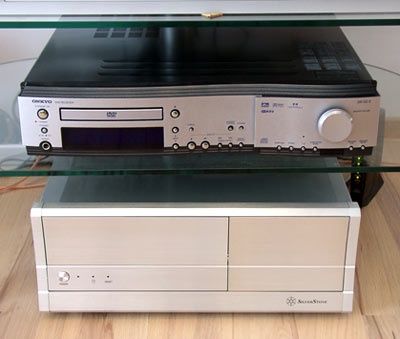

Lascala SilverStone'a to ładna i bardzo solidna obudowa. Do zestawu 'Media Center' nadaje się wręcz idealnie.
Co prawda nie jest tak niska jak Hiper HMC - bo Lascala to defacto klasyczny desktop, ma aż 16 cm wysokości - ale przynajmniej nie mamy tu żadnych ograniczeń jeśli chodzi o wyposażenie. Możemy zainstalować dowolny zasilacz, dowolną płytę główną ATX (np: taką, która ma optyczne wyjścia audio), dowolne chłodzenie CPU, dodatkową kartę graficzną i muzyczną, klasyczny napęd optyczny - bez konieczności szukania odpowiedniego koloru szufladki, bo ukryta będzie za klapką.
Obudowie tej przyglądaliśmy się już we wrześniu i więcej informacji na jej temat możecie znaleźć w osobnym artykule.
Jedyny minus projektu opartego na tym SilverStonie to koszty :/ Sama obudowa plus dodatkowy zasilacz to już wydatek rzędu 650 zł.
