Po styczniowej premierze płyt głównych dla procesorów Sandy Bridge z chipsetami P67 i H67, można zauważyć pewne odprężenie na rynku nowych konstrukcji z tymi chipsetami. Teraz można spodziewać się raczej nowych rewizji tych płyt z poprawionymi układami logiki.
Tymczasem producenci płyt głównych rozszerzają swoją ofertę konstrukcji wykorzystujących chipset H61. Układ ten to swojego rodzaju odchudzona wersja H67, który pozwala wykorzystać potencjał zintegrowanej w procesorze karty graficznej. Pewną "wadą" H61 jest brak wsparcia dla interfejsu SATA III 6 Gb/s, a jedynie dla starszego SATA II 3 Gb/s. Na szczęście z ratunkiem przychodzą nam dodatkowe kontrolery montowane na płytach głównych. Do wcześniej zaprezentowanych już przez Foxconn, ECS oraz Biostar konstrukcji dołączają kolejne zaprezentowane na targach CeBIT - ze stajni ASUS oraz MSI.
ASUS

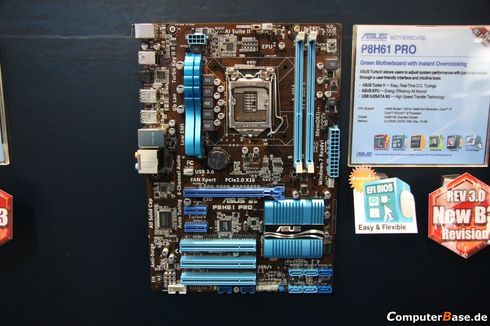

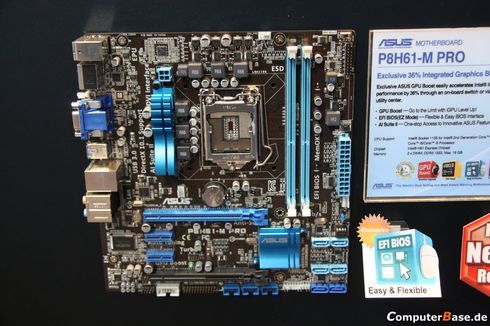

ASUS zademonstrował dwie konstrukcje - model P8H61-M PRO formatu mATX oraz P8H61 PRO formatu ATX.
Obie płyty zostały wyposażone w dwa banki pamięci DDR3, obsługujące pracę w trybie dwukanałowym. Mniejsza płyta ma dwa porty PCI-Express x16 i dwa PCI-Express x1, natomiast w przypadku większej kosztem jednego PCI-Express x16 zainstalowano trzy zwykłe złącza PCI. Na dolnej krawędzi płyt znalazły się cztery gniazda SATA II oraz obsługiwane przez specjalny kontroler dwa porty SATA III. Warto zaznaczyć, że mniejsza z konstrukcji została wyposażona w BIOS EFI.
Niespodzianką jest zastosowanie wyjść wideo zintegrowanej w procesorze karty graficznej - D-SUB, DVI i HDMI - tylko w mniejszym modelu P8H61-M PRO. Na tylnym panelu znalazły się także:
- cztery porty USB 2.0 (sześć w modelu P8H61 PRO),
- port PS/2 (dwa w modelu P8H61 PRO),
- dwa porty USB 3.0,
- złącze gigabitowej karty sieciowej,
- wejścia i wyjścia zintegrowanej karty dźwiękowej wraz z optycznym S/PDIF.
MSI
Na stoisku MSI pojawiły się trzy płyty główne z chipsetem H61 - pierwsza z nich o oznaczeniu H61I-E35 ma format miniITX, natomiast dwie kolejne H61M-E33 i H61MU-E35 to konstrukcje rozmiaru mATX. Wszystkie płyty mają po dwa banki pamięci DDR3. Dla kart rozszerzeń udostępniono jeden port PCI-Express x1 na płycie miniITX, a w większych modelach do dyspozycji mamy jeden port PCI-Express x16, dwa PCI-Express x1 oraz jeden PCI.
MSI zdecydowało się na wykorzystanie jedynie zintegrowanego w H61 kontrolera SATA - stąd mamy dostęp jedynie do czterech portów SATA II.
Warto zwrócić uwagę na nietypowe umieszczenie baterii podtrzymującej ustawienia BIOSu na płycie H61I-E35 - czyżby producent nie miał już wolnego miejsca na laminacie?

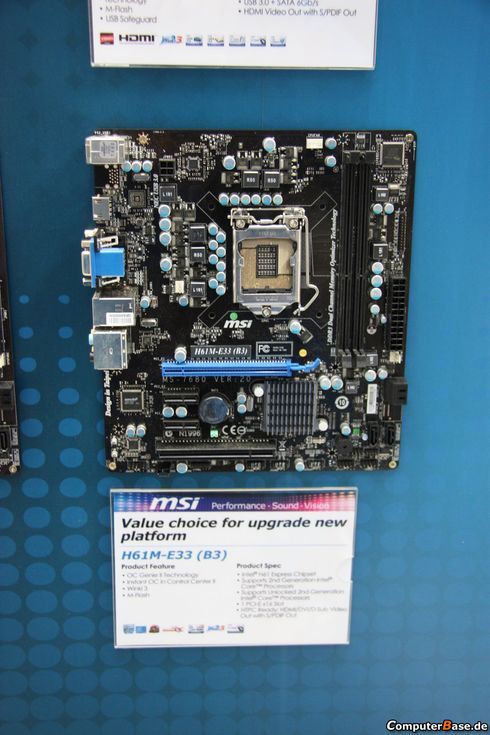

H61M-E33
Na tylnych panelach trzech płyt umieszczono podobny zestaw złącz:
- jeden port PS/2,
- dwa porty USB 3.0 (brak w modelu H61M-E33)
- cztery porty USB 2.0,
- wyjścia zintegrowanej karty graficznej - D-SUB, DVI i HDMI,
- złącze RJ45 gigabitowej karty sieciowej,
- wejścia i wyjścia karty dźwiękowej.

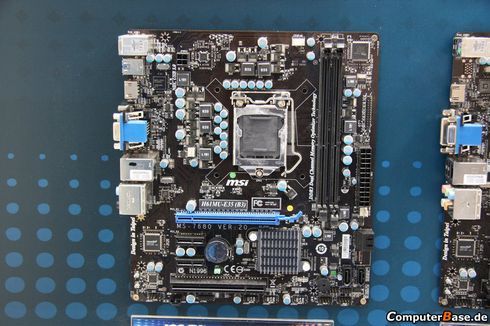

H61MU-E35
Źródło: computerbase.de
