Chieftec Compact CSN-550C - zasilacz SFX który możemy polecić, ale...

Zasilacze SFX nie cieszą się zbyt dużą popularnością, ale mogą stanowić ciekawą propozycję do budowy miniaturowych komputerków. Nowoczesne modele sprawdzą się nawet w przypadku wydajniejszych konfiguracji, a ich wymiary są dużo mniejsze od standardowych jednostek ATX. Niedawno w ofercie firmy Chieftec pojawiły się nowe konstrukcje z serii Compact SFX, które przykuły naszą uwagę parametrami i ceną. Nie wierzycie?

• dostępne modele o mocy 550 i 650 W
• format SFX
• całkowicie modularne okablowanie
• wysoka sprawność energetyczna - 80 PLUS Gold
• atrakcyjna cena

Modele Compact SFX występują w wersjach o mocy 550 i 650 W (później powinien do nich dołączyć jeszcze model o mocy 450 W). Producent chwali się wysoką sprawnością energetyczną i całkowicie modularnym okablowaniem. Wszystko to w bardzo atrakcyjnej cenie – testowany przez nas model 550W kosztuje około 300 zł. Zapowiada się rewelacyjnie, ale jak będzie w praktyce?

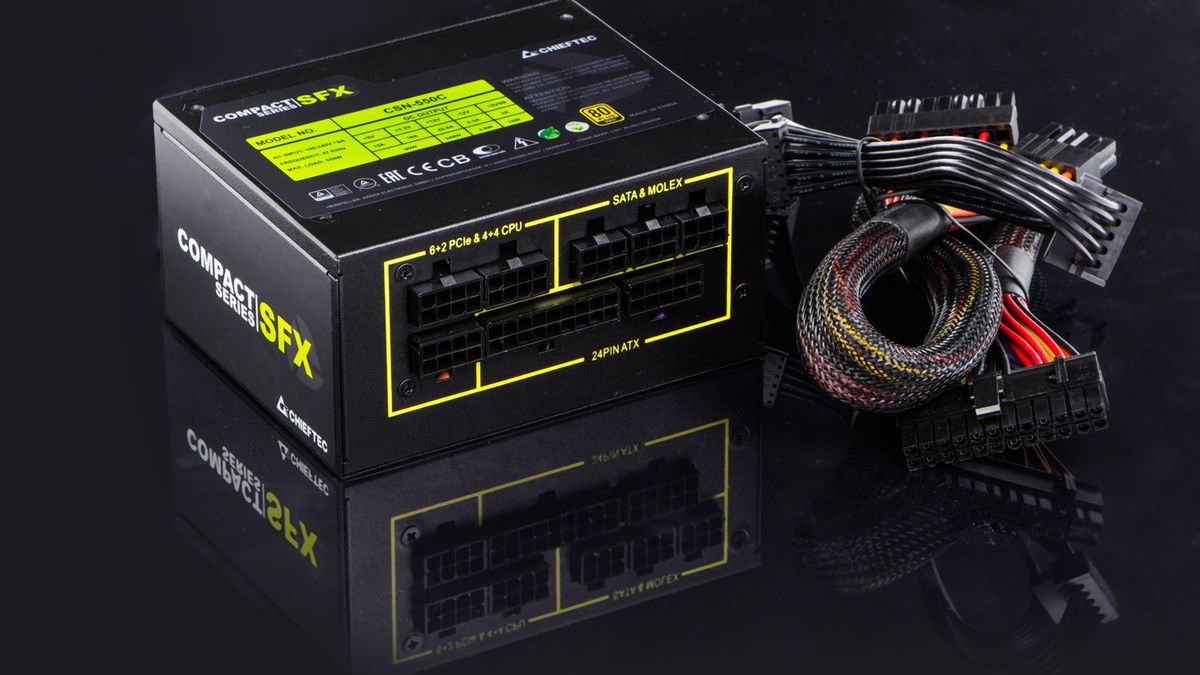

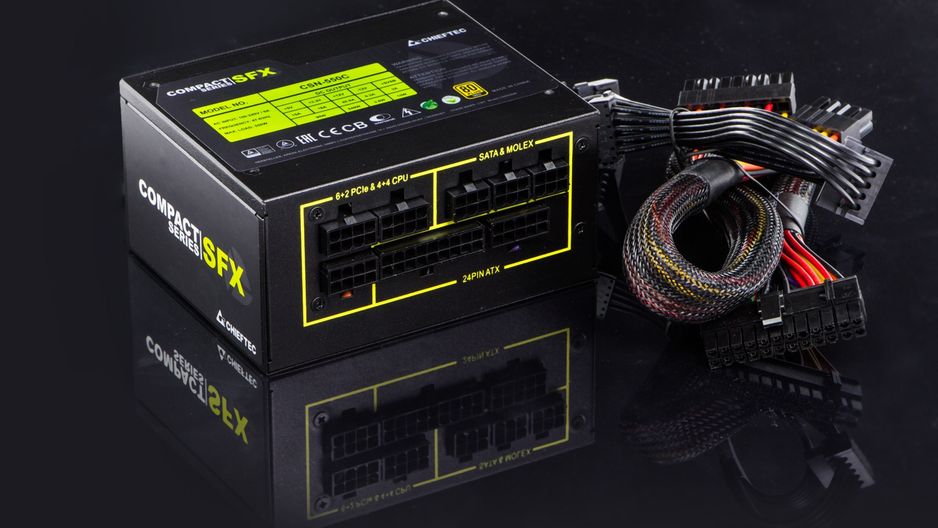

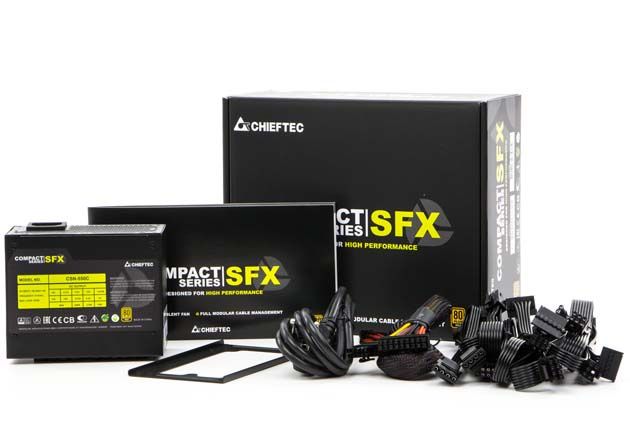

Chieftec CSN-550C dotarł do nas w standardowym opakowaniu. Na dodatkowe wyposażenie składają się modularne wiązki, ramka do montażu zasilacza w standardowych obudowach (w miejscu zasilacza ATX), przewód zasilający o długości 1,5 m, śrubki montażowe i instrukcja obsługi.

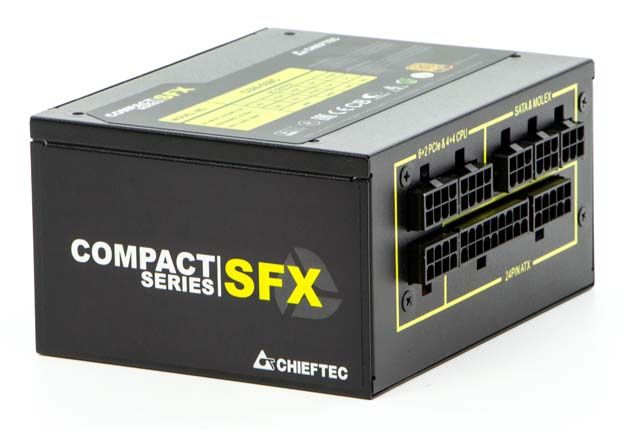

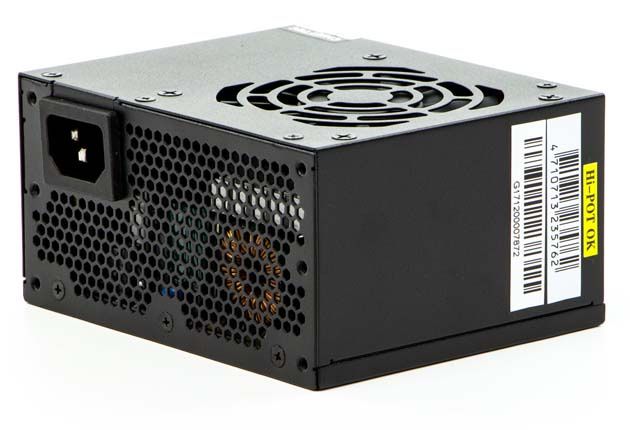

Sam zasilacz jest naprawdę kompaktowy – jednostka ma wymiary 100 x 125 x 64 mm, więc jest dużo mniejsza od standardowych modeli ATX. Co istotne, nie powinno być problemów z jej montażem nawet w najmniejszych obudowach (tak jak to bywa w przypadku powiększonych modeli SFX-L).

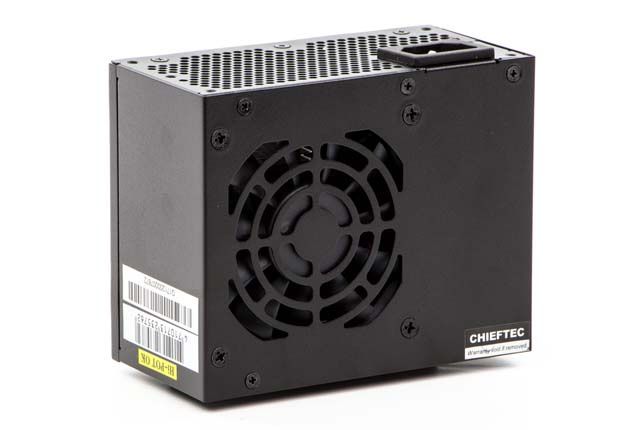

Na górnej ściance znalazł się blaszany grill, pod którym schowano 80-milimetrowy wentylator (więcej o nim w dalszej części testu). Warto zauważyć, iż na tylnej ściance nie znajdziemy wyłącznika, więc zasilacz jest ciągle włączony.

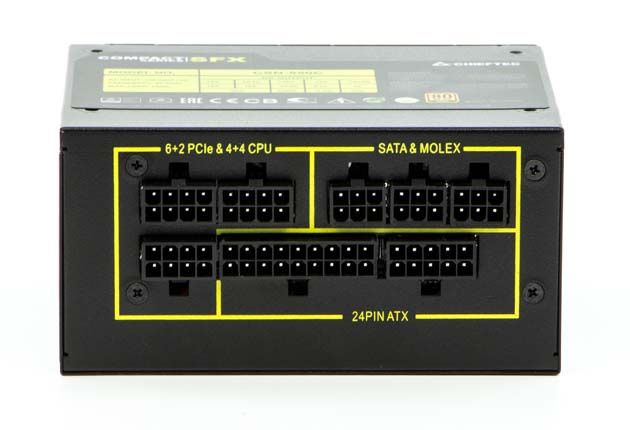

Jak już wspominaliśmy, modele Compact SFX charakteryzują się całkowicie modularnym okablowaniem, co powinno ułatwić składanie komputera (szczególnie tych najmniejszych konfiguracji, gdzie nie ma zbyt wiele miejsca w obudowie). Do dyspozycji oddano następujące wiązki:

• ATX12V 20+4-pin - długość: 44 cm
• EPS12V 4+4-pin - długość: 45 cm
• PCI-E 6+2 pin – długość: 45 cm
• PCI-E 6+2 pin – długość: 45 cm
• 3x SATA – długość: 45 + 15 + 15 cm
• 3x SATA – długość: 45 + 15 + 15 cm
• 3x MOLEX + FDD – długość: 45 + 15 + 15 + 15 cm

Prawie wszystkie wiązki są czarne i mają płasko ułożone przewody (wyjątkiem jest tutaj główny przewód ATX12V 20+4-pin, który ma kolorowe kabelki i został zabezpieczony nylonowym oplotem). Co prawda przewody nie są zbyt długie, ale do mniejszych obudów powinny wystarczyć. Dostępne wtyczki pozwolą na zasilenie nawet wydajniejszych konfiguracji np. z kartą GeForce GTX 1070 lub GTX 1080.

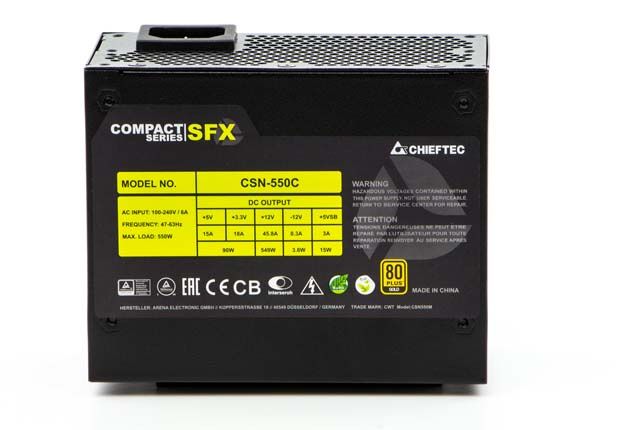

Testowany przez nas model oferuje obciążalność 550 W, przy czym na główną linię 12 V przypada aż 549 W. Na szyny 3,3 i 5 V przypada łącznie 90 W, natomiast na mniej ważne 5 Vsb i -12 V odpowiednio 15 W i 3,6 W. Nie mamy zatem uwag co do dystrybucji napięć.

Kolejnym atutem serii Compact SFX jest wysoka sprawność energetyczna – potwierdzono ją oficjalnym certyfikatem 80 PLUS Gold (dla napięcia wejściowego 115 V), a z oficjalnych testów możemy się dowiedzieć, że sięga ona nawet 90,79%. Wysoka sprawność powinna przełożyć się na niższy pobór energii elektrycznej, co sprawdzimy w dalszej części recenzji podczas testów.

Nim jednak przejdziemy do testów, warto jeszcze wspomnieć o zastosowanych zabezpieczeniach:

• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd na liniach przekroczy limit określony przez normy ATX
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

Co tu dużo mówić, zasilacz zapowiada się bardzo interesująco. Pozostało jeszcze sprawdzić zastosowane komponenty i przejść do testów poboru mocy/stabilności napięć.

Obudowa zasilacza została zabezpieczony plombą - jej zerwanie jest równoznaczne z utratą gwarancji, więc nie polecamy jej otwierać (również z uwagi na bezpieczeństwo). Czytelnicy nieznający i nieinteresujący się elektroniką mogą ominąć ten rozdział.

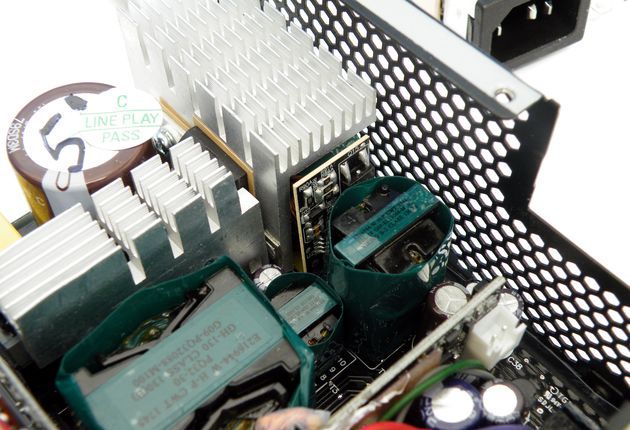

Model Compact SFX CSN-550C został zaprojektowany przez firmę Channel Well Technology (CWT). Warto wspomnieć, że ta sama platforma jest również wykorzystywana w konkurencyjnych modelach Enermax Revolution SFX (są tutaj jednak różnice względem zastosowanych komponentów)

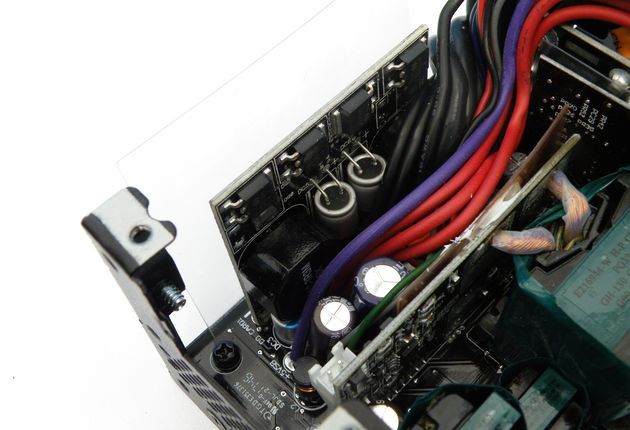

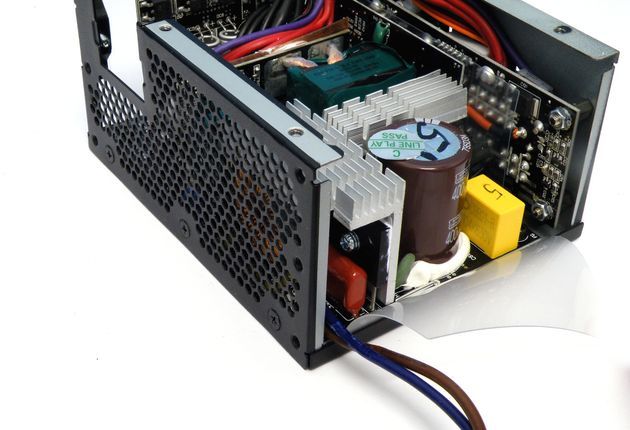

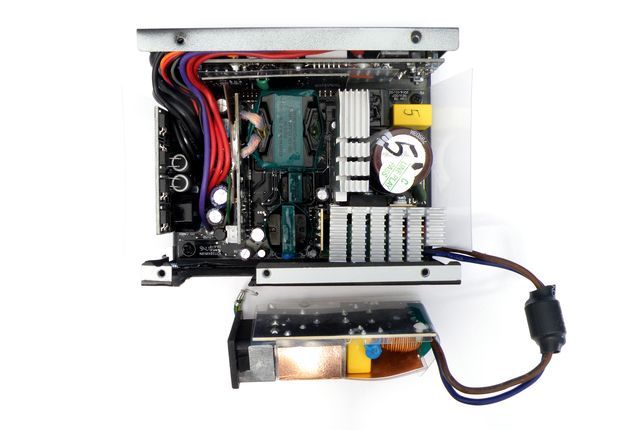

Zasilacz jest kompaktowych rozmiarów, więc poszczególne elementy zostały bardzo gęsto rozmieszczone. Nie mamy jednak większych zastrzeżeń co do jakości wykonania.

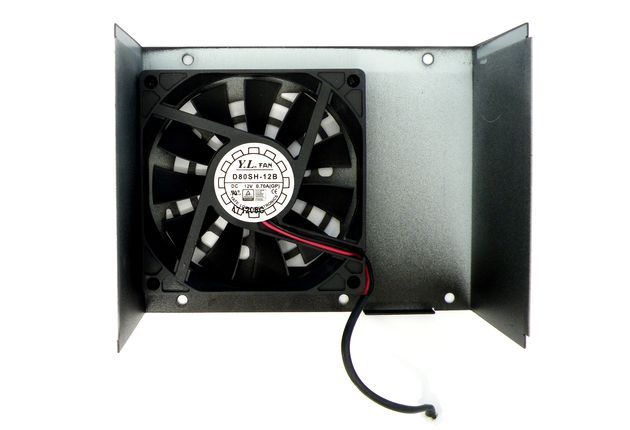

Do chłodzenia komponentów wykorzystano 80-milimetrowy wentylator Yate Loon D80SH-12B z podwójnym łożyskiem kulkowym. Maksymalna prędkość obrotowa zastosowanego modelu wynosi 3000 RPM i podczas włączania komputera jest on wyraźnie słyszalny (później przechodzi w tryb półpasywny).

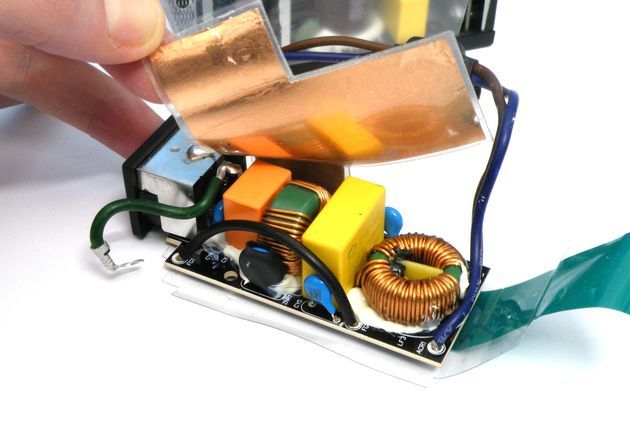

Z racji kompaktowej budowy, producent zdecydował się na przeniesienie filtrów na osobny moduł (połączony z gniazdem sieciowym).

Dalej umieszczono mostek prostowniczy (został on przymocowany do radiatora, więc nie byliśmy w stanie odczytać jego oznaczenia), termistor oraz warystor MOV.

Na układ aktywnego PFC składa się dioda Schottky'ego Cree C3D06060A oraz tranzystor Toshiba K25N60X. Kontroler umieszczono na osobnym PCB, ale nie byliśmy w stanie odczytać jego oznaczenia.

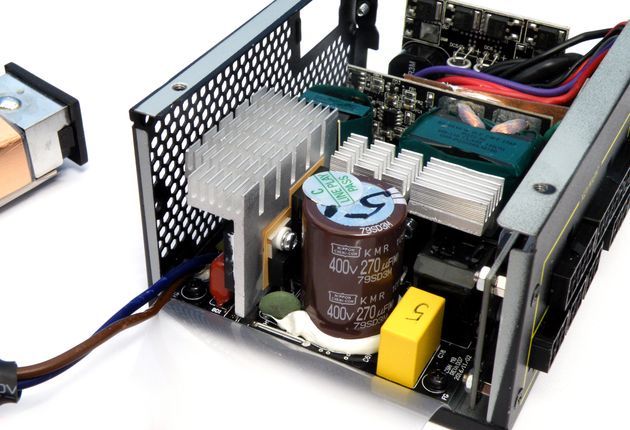

Główny kondensator wyprodukowała firma Nippon Chemi-Con – jest to model z serii KMR o pojemności 270 µF przy napięciu zasilającym 400 V. Model ten jest certyfikowany do pracy w temperaturze do 105 stopni Celsjusza.

Za przełączanie odpowiadają dwa tranzystory MOSFET Silan Microelectronics SVF20N50F w topologii półmostu “half bridge”.

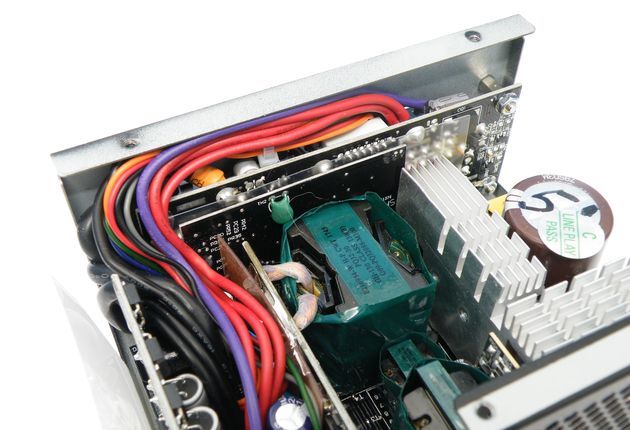

Oczywiście mamy tutaj do czynienia z konwerterami DC-DC. Tranzystory odpowiedzialne za szynę 12 V umieszczono na pionowej płytce drukowanej (6x International Rectifier IRFH7004), natomiast te za 3,3 V i 5 V na kolejną płytkę (2x UBIQ Semiconductor QM3004D i 2x UBIQ Semiconductor QM3006D). Całością zarządza synchroniczny kontroler Anpec APW7159.

Na pionowej płytce drukowanej umieszczono jeszcze układ Sitronix ST9S313-SAG (obsługuje on zabezpieczenia OVP, UVP i SCP).

Po stronie wtórnej znalazło się też kilka kondensatorów – elektrolityczne to modele pochodzą od firm Nippon Chemi-Con, Su'scon i Jun Fu, natomiast polimerowe pochodzą od chińskiej firmy Chinsan (seria RP).

Gniazda do wpięcia okablowania przeniesiono na kolejną płytkę drukowaną (na laminacie umieszczono kolejne kondensatory filtrujące marki Su'scon).

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 zalicza się do jednych z najwydajniejszych procesorów Intel Skylake. Do chłodzenia wykorzystaliśmy referencyjny cooler."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="MSI Z170A Tomahawk to płyta główna pod LGA 1151, która została zaprojektowana głównie z myślą o graczach i entuzjastach. Podstawa naszej platformy testowej zasilaczy."]

[kontrolka produkt=asus-radeon-r9-290 typ=top10new tytul="ASUS Radeon R9 290 DirectCU II OC" opis="Karta graficzna ASUS Radeon R9 290 DirectCU II OC może nie zalicza się do najnowszych modeli, ale charakteryzuje się dużym poborem energii elektrycznej, więc świetnie nadaje się do obciążania zasilaczy."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="WD Caviar Blue 320 GB to dysk systemowy, który wykorzystujemy w naszej platformie testowej od dawna."]

[kontrolka produkt=chieftec-compact-csn-550c typ=top10new tytul="Chieftec Compact CSN-550C 550 W" opis="Testowany przez nas zasilacz - model SFX zaprojektowany z myślą o niewielkich i wydajnych komputerach."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza konfiguracja sprzętowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Chieftec Compact CSN-550C rzeczywiście cechuje się wysoką sprawnością energetyczną, co przekłada się na niższy pobór energii elektrycznej. Na szczególną pochwałę zasługuje niewielkie wskazania przy najmniej wymagających scenariuszach, gdzie jednostka była obciążona zaledwie w kilku-kilkunastu procentach.

Przy bardziej wymagających scenariuszach jednostka była obciążona w wyższym stopniu, więc pobór mocy jest tutaj już odpowiednio wyższy. Mimo wszystko testowany przez nas model bez problemu poradził sobie z naszą platformą (a ta nie należy do specjalnie energooszczędnych - mamy tutaj bowiem Radeona R9 290).

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Tryb obciążenia dał porządny wycisk testowanej jednostce, ale napięcia wyjściowe nadal były stabilne. Widać więc, że zastosowana konstrukcja daje rady.

Zasilacze SFX nie cieszą się zbyt dużą popularnością, więc klienci nie mają tutaj zbyt dużego wyboru. Zainteresowanym taką konstrukcją śmiało możemy polecić model Chieftec Compact CSN-550C – możecie liczyć na bardzo dobre parametry, a przy tym na bardzo atrakcyjną cenę.

Compact CSN-550C to jeden z mocniejszych zasilaczy w formacie SFX, więc sprawdzi się jako podstawa niewielkiego i wydajnego komputera (np. do grania - takie maszynki cieszą się coraz większą popularnością). Co istotne, producent zadbał o długie i całkowicie modularne okablowanie, co powinno ułatwić składanie PC-ta.

Jeżeli chodzi o jakość wykonania, tutaj praktycznie nie mamy się do czego przyczepić. Zasilacz bazuje na dobrych komponentach, dzięki czemu cechuje się bardzo wysoką sprawnością energetyczną i stabilnymi napięciami wyjściowymi. Ewentualnie producent mógłby dopracować obroty wentylatora podczas uruchamiania, bo na początku są one zbyt wysokie i generuje to spory hałas.

Firma Chieftec przyzwyczaiła nas do produktów w dobrej cenie. Podobnie jest i tym razem, bo model Compact CSN-550C kosztuje około 300 złotych, więc w swojej kategorii jest najbardziej opłacalnym wyborem. Warto jednak zainteresować się ciut mocniejszym modelem Compact CSN-650C (650 W), który można dorwać kilkanaście złotych drożej. Niestety, na nowe zasilacze przysługują tylko 2 lata gwarancji, co właściwie jest największą wadą tych jednostek (gdyby nie to, mielibyśmy do czynienia praktycznie z idealnym produktem).

• jeden z mocniejszych modeli w formacie SFX
• dobra jakość wykonania
• bardzo wysoka sprawność energetyczna
• stabilne napięcia wyjściowe
• całkowicie modularne okablowanie
• bardzo atrakcyjna cena...


• ...chociaż niewiele drożej można dostać model 650 W
• głośny wentylator zaraz po włączeniu komputera
• tylko 2 lata gwarancji
