Chieftec ECO GPE-600S – rzeczywiście taki eko?

Moda na bycie eko stała się tak popularna, że przedostała się prawie do wszystkich obszarów naszego życia. Bez problemu znajdziemy ekologiczne jedzenie, samochody czy nawet całe domy. Nie powinno więc nikogo dziwić, że ekologiczne mogą być też podzespoły komputerowe - podobnie jak w przypadku innych urządzeń elektronicznych, cecha ta przede wszystkim oznacza wykorzystanie materiałów łatwiejszych do utylizacji oraz oczywiście zmniejszony pobór energii elektrycznej.

Tak się składa, że niedawno w ofercie firmy Chieftec pojawiły się zasilacze z serii ECO, które nie tylko wyróżniają się większą dbałością o środowisko naturalne, ale też – jak to opisuje producent -  maksymalną elastycznością w codziennym użytkowaniu. Co to oznacza dla zwykłego użytkownika? Postanowiliśmy to sprawdzić - nowa seria obejmuje jednostki o mocy 400 - 700 W, a do naszych rąk trafił model o mocy 600 W.

• Wysoka sprawność (> 85%)
• Jedna linia 12 V
• Niska cena

Informacje ze strony producenta wskazują, że mamy do czynienia z ekonomiczną jednostką – nie tylko pod względem poboru mocy, ale też ceny. Jak będzie w praktyce?

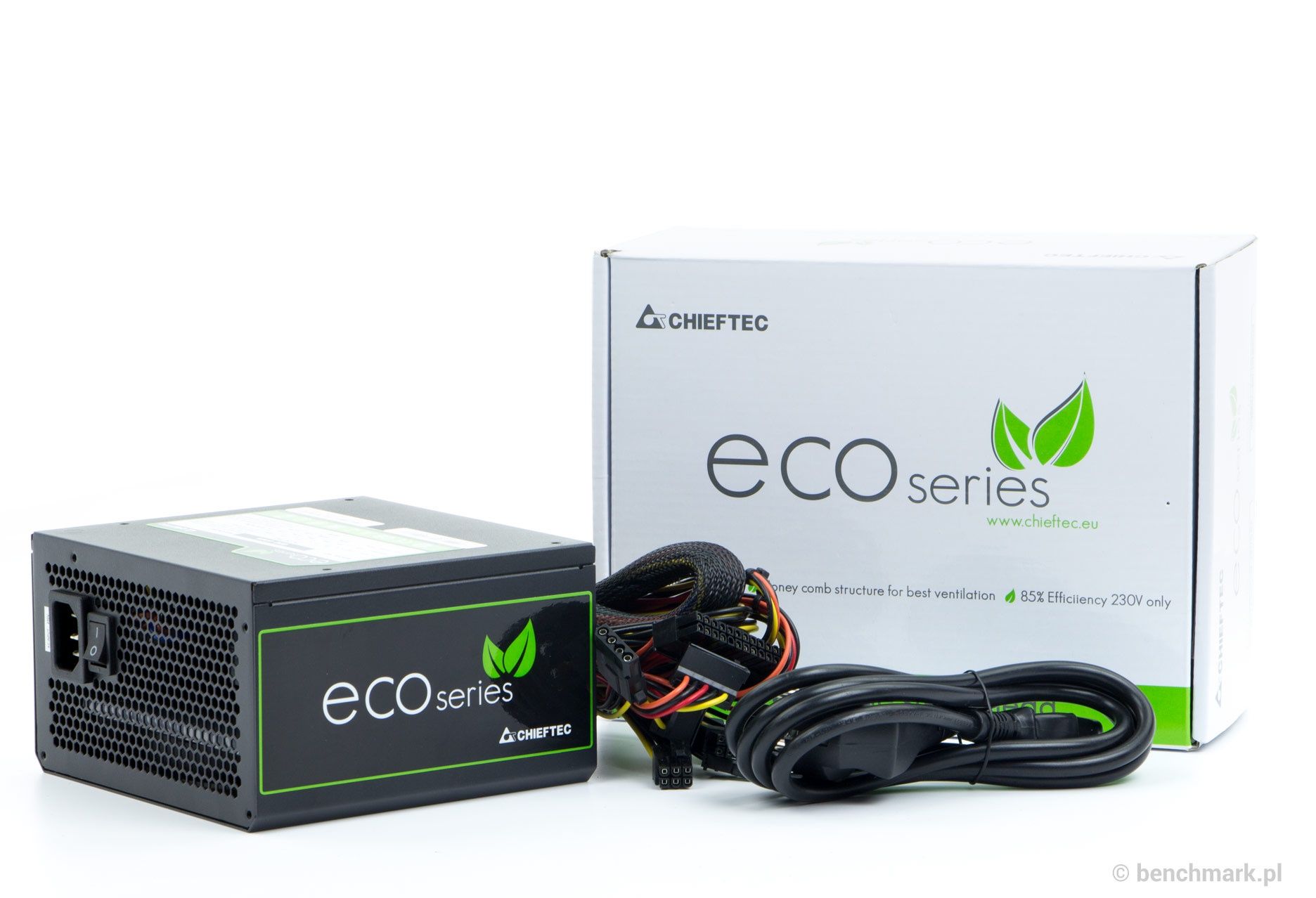

Zasilacz dotarł do nas w biało-zielonym opakowaniu, które od razu informuje nas z jaką serią mamy do czynienia. Zastanawia nas tylko jedno – skoro zasilacz ma być ekologiczny, to dlaczego producent nie postawił na szary karton z recyclingu? W środku oprócz zasilacza znajdują się wszystkie niezbędne akcesoria:

• przewód zasilający o długości 1,5 m
• śrubki montażowe
• instrukcja obsługi - również w języku polskim (tradycyjnie z błędami w tłumaczeniu)

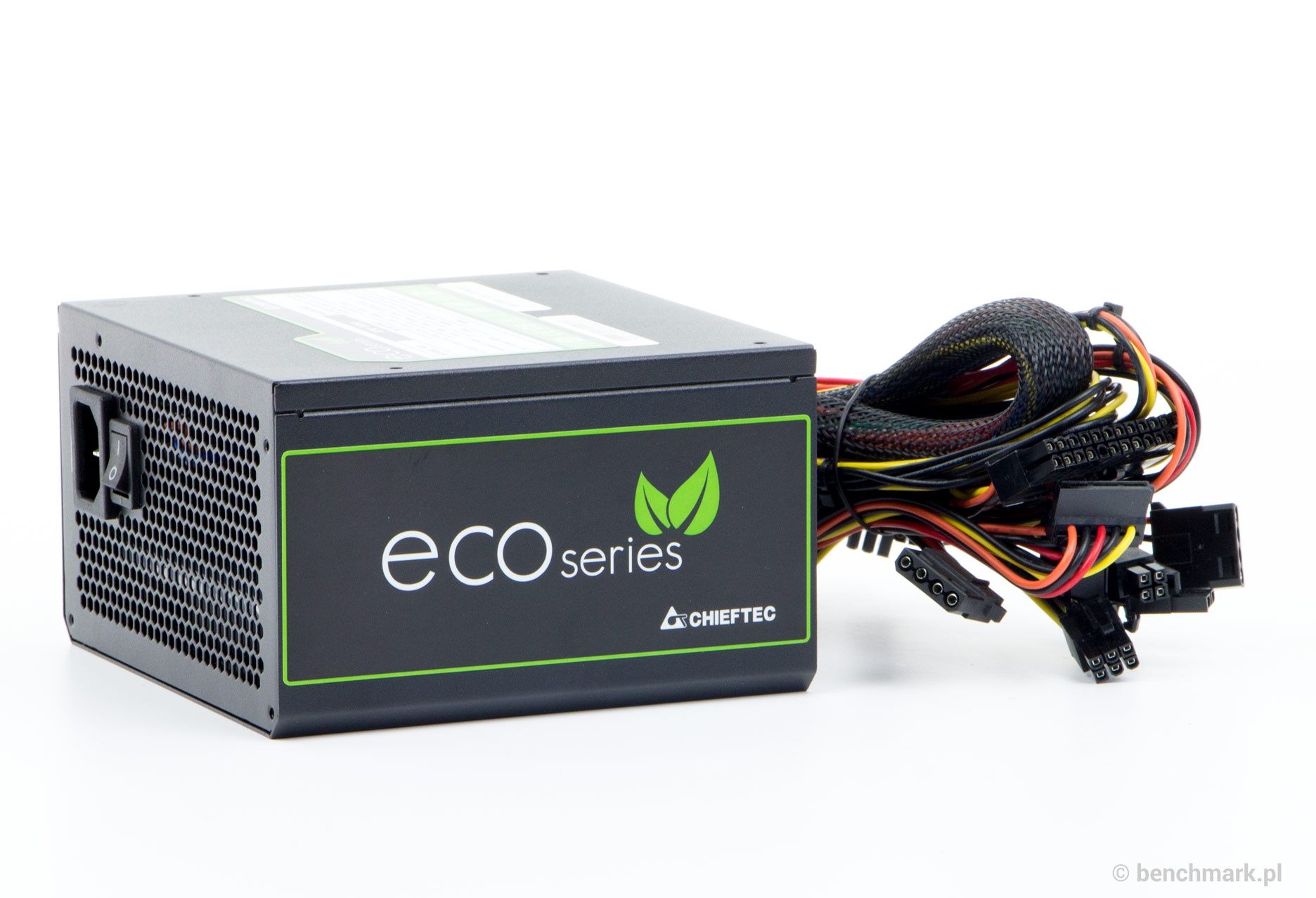

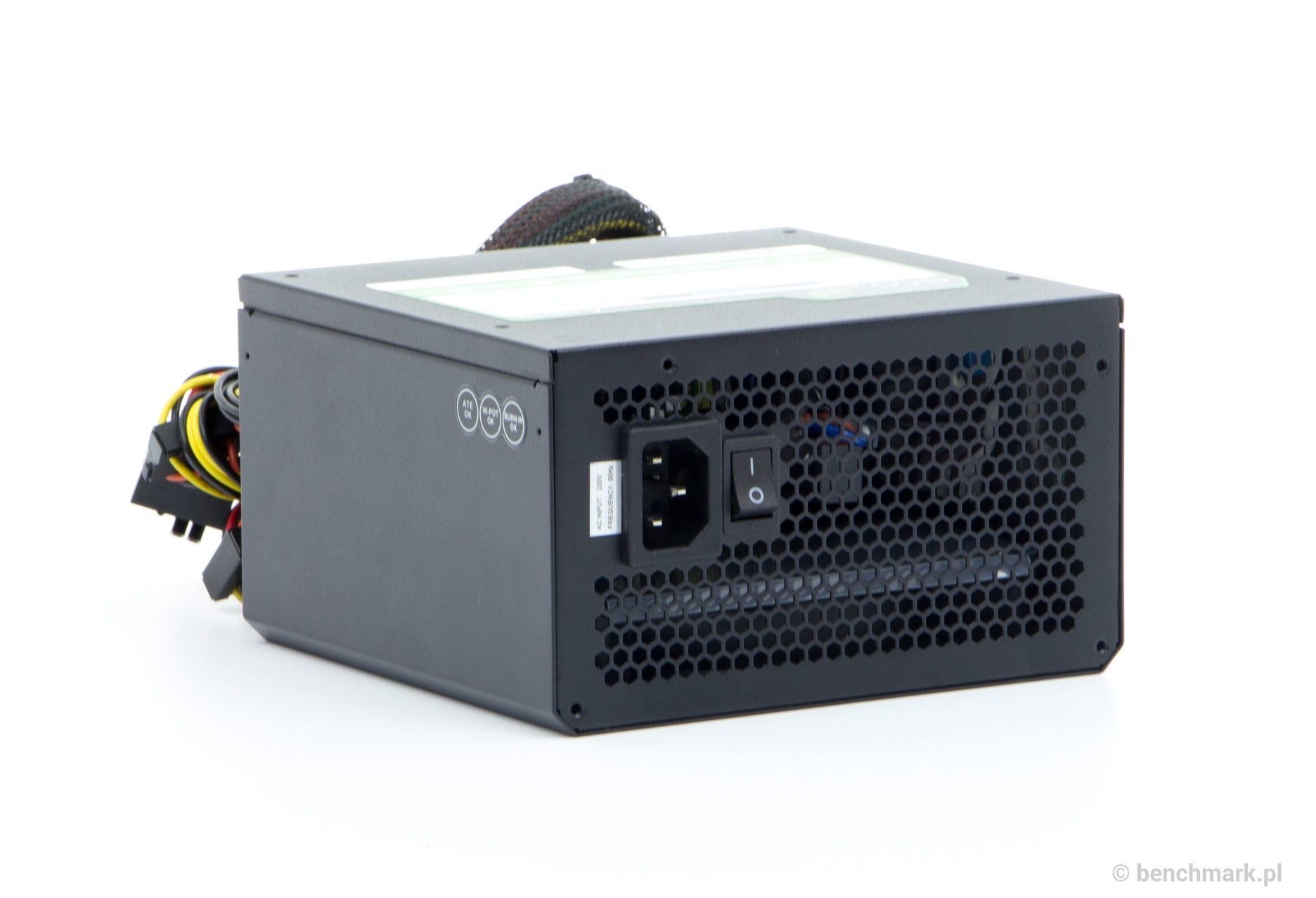

Zasilacz ma standardowe wymiary i został utrzymany w całkiem efektownej stylistyce – obudowę polakierowano na ciemno szary, matowy kolor, a wzdłużne krawędzie obok wentylatora zostały lekko ścięte.

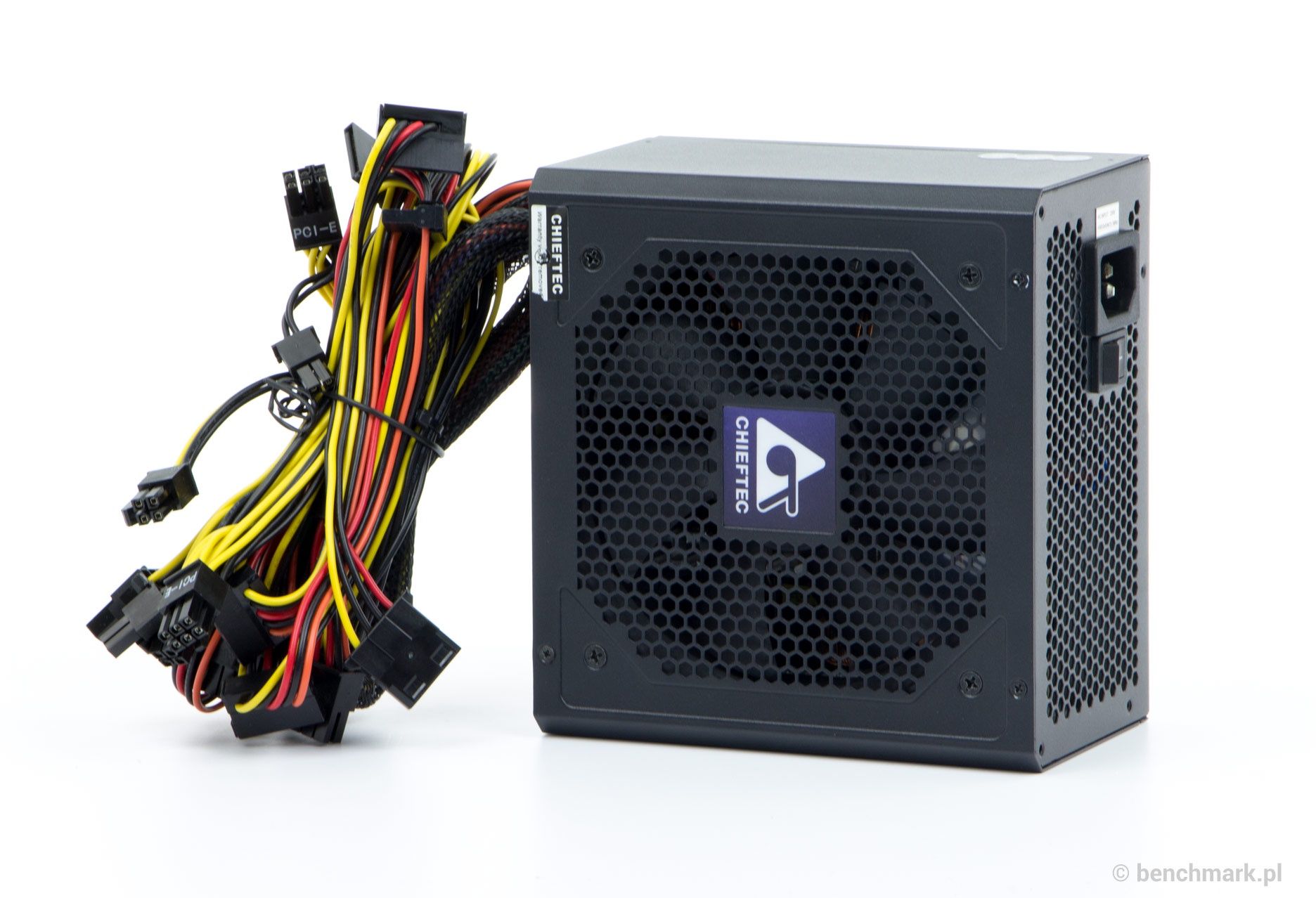

Na górnej ściance umieszczono 120-milimetrowy wentylator z grillem o strukturze plastra miodu (ma ona zapewniać lepsze możliwości odprowadzania ciepła). Więcej o nim będziemy mogli powiedzieć po otwarciu obudowy.

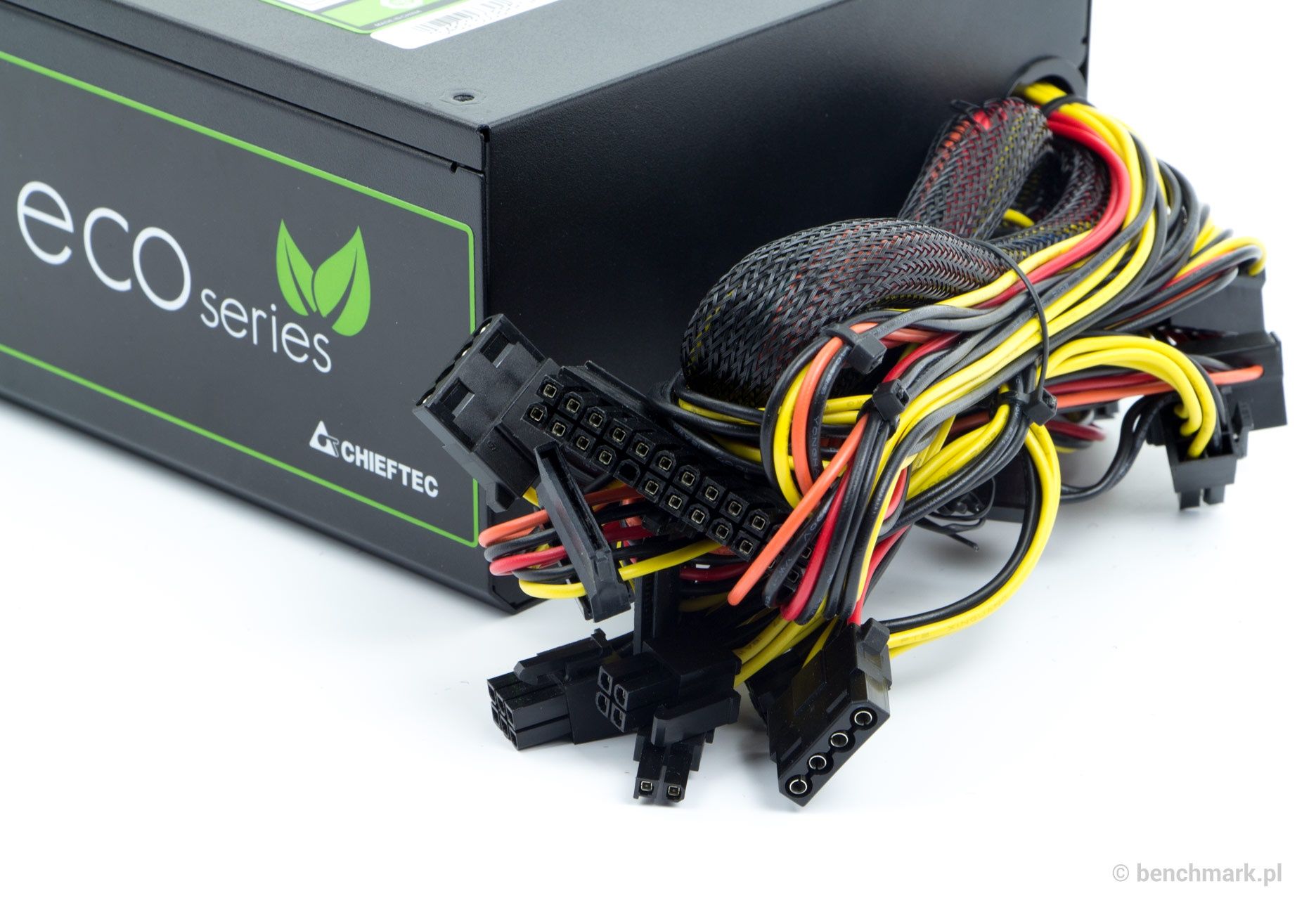

Niestety całe wrażenie psuje okablowanie – tylko główna wiązka została zabezpieczona nylonowym oplotem, natomiast pozostałe mają gołe, kolorowe przewody. Do dyspozycji oddano następujące wtyczki:

• ATX12V 24 pin (nierozłączana) - długość: 45 cm
• EPS12V 4+4 pin - długość: 51 + 15 cm
• 2x PCI-E 6+2 pin - długość: 47 + 14 cm
• 3x SATA + MOLEX – długość: 36 + 15 + 15 + 15 cm
• 3x SATA + MOLEX – długość: 36 + 15 + 15 + 15 cm

Okablowanie nie należy do najdłuższych, więc mogą pojawić się problemy z podłączeniem podzespołów w większych obudowach – głównie jeżeli chodzi o złącza ATX12V i EPS12V. Jak na taką moc brakuje też kilku wtyczek MOLEX, a i nie zaszkodziłoby dodać dwóch kolejnych wtyków PCI-E.

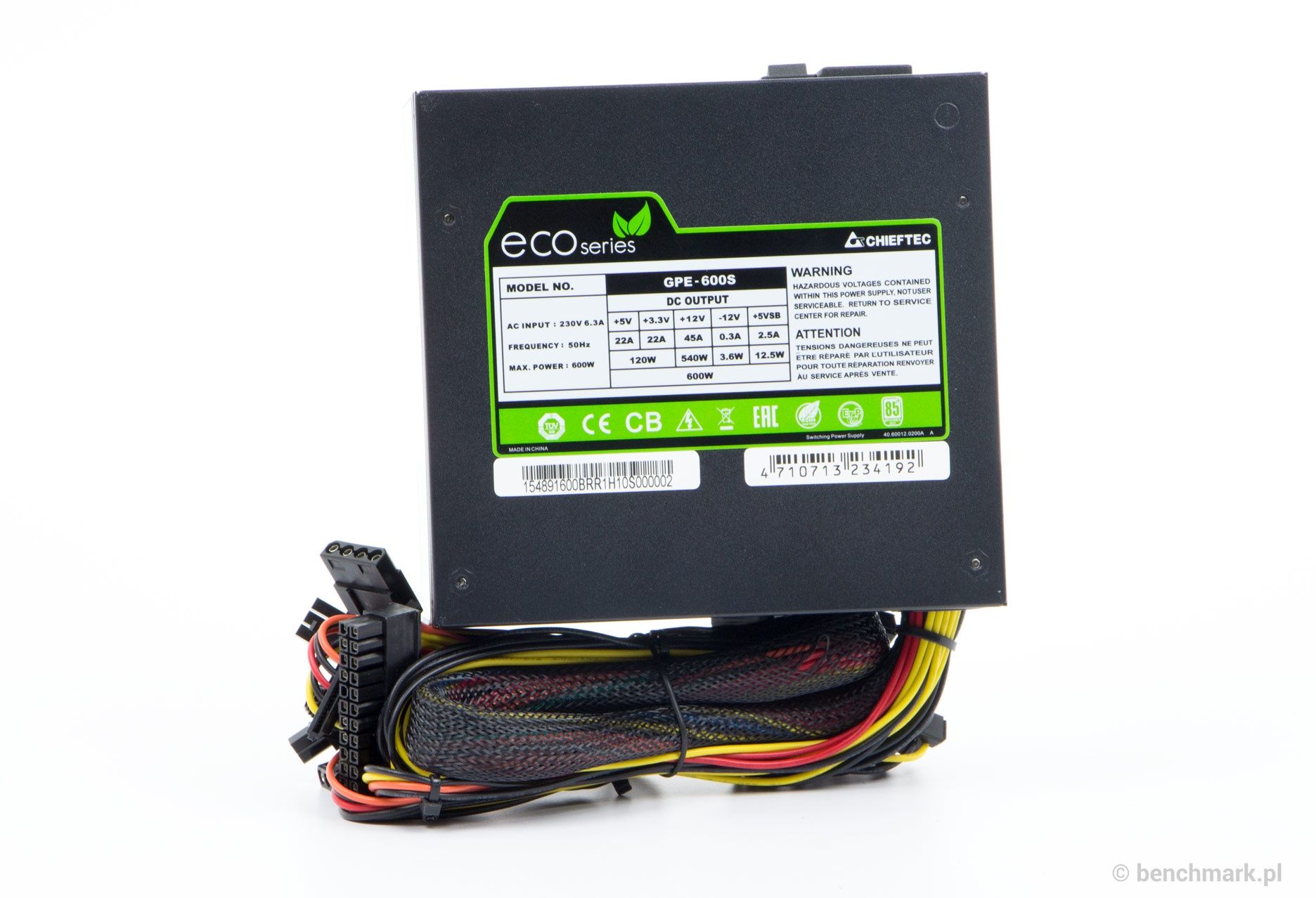

Wprawdzie całkowita obciążalność jednostki wynosi 600 W, ale na główną linię 12 V przypada 540 W (45 A). W przypadku linii 3,3 i 5 V jest to łącznie 120 W (po 22 A), natomiast mniej ważne -12 V i 5 Vsb mogą dostarczyć odpowiednio 3,6 W (0,3 A) i 12,5 W (2,5 A).

Producent deklaruje sprawność energetyczną powyżej 85%

ECO GPE-600S nie ma oficjalnego certyfikatu z serii 80 PLUS, ale producent deklaruje sprawność energetyczną powyżej 85% przy napięciu wejściowym 230 V – powinniśmy więc się spodziewać efektowności zbliżonej do modeli z oficjalnym "znaczkiem" 80 PLUS Bronze. W dalszej części testu oczywiście to zweryfikujemy.

Na koniec zabezpieczenia – w testowanym modelu udostępniono tylko cztery główne:

• przed zbyt wysokim napięciem (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej

Oprócz tego zasilacz jest zgodny z certyfikatami CE, CV, TÜV i dyrektywami Energy Star, RoHS i ErP. Mówiąc w skrócie – standard.

Na kolejnych stronach zajrzymy do środka zasilacza i sprawdzimy zastosowane komponenty, a także przetestujemy jednostkę pod kątem efektywności energetycznej i stabilności napięć wyjściowych.

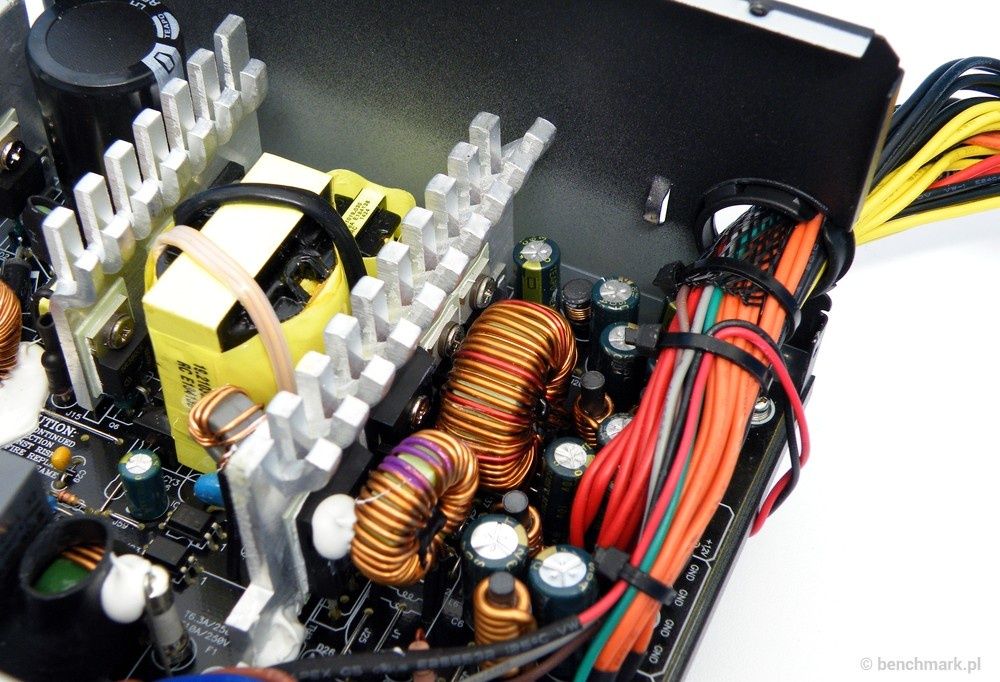

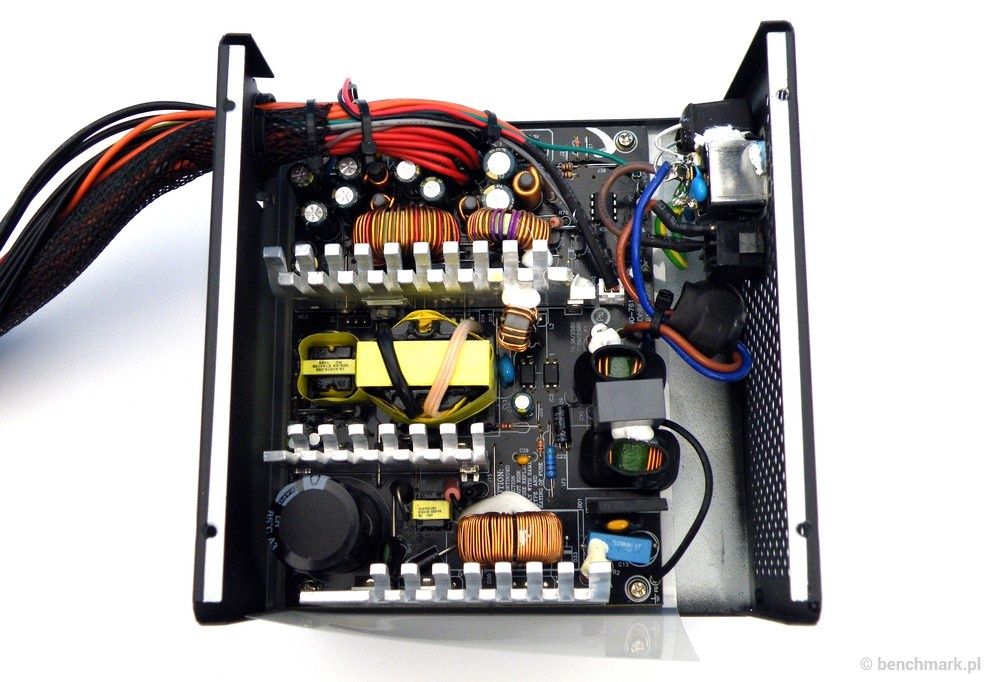

W tej części artykułu zaglądamy do wnętrza zasilacza i opisujemy zastosowane elementy elektroniczne. Warto jednak pamiętać, że otworzenie obudowy zasilacza wiąże się z naruszeniem plomby i utratą gwarancji – nie polecamy zatem tego rozwiązania. Osoby nieznające się na elektronice śmiało mogą ominąć ten rozdział.

Chieftec ECO GPE-600S bazuje na konstrukcji zaprojektowanej przez firmę Sirtec – praktycznie tej samej, która została zastosowana m.in. w modelu Chieftec A-135 APS-600SB z oficjalnym certyfikatem 80 PLUS Bronze. Wnętrze wygląda też bardzo podobnie do testowanego już przez nas modelu Chieftec Force CPS-550S, lecz w tym przypadku konstrukcja została dostosowana do wyższego obciążenia.

Egzemplarz, który trafił do naszej redakcji to już czwarta rewizja tej platformy (Rev. 04 podpisana datą 24.07.2013).

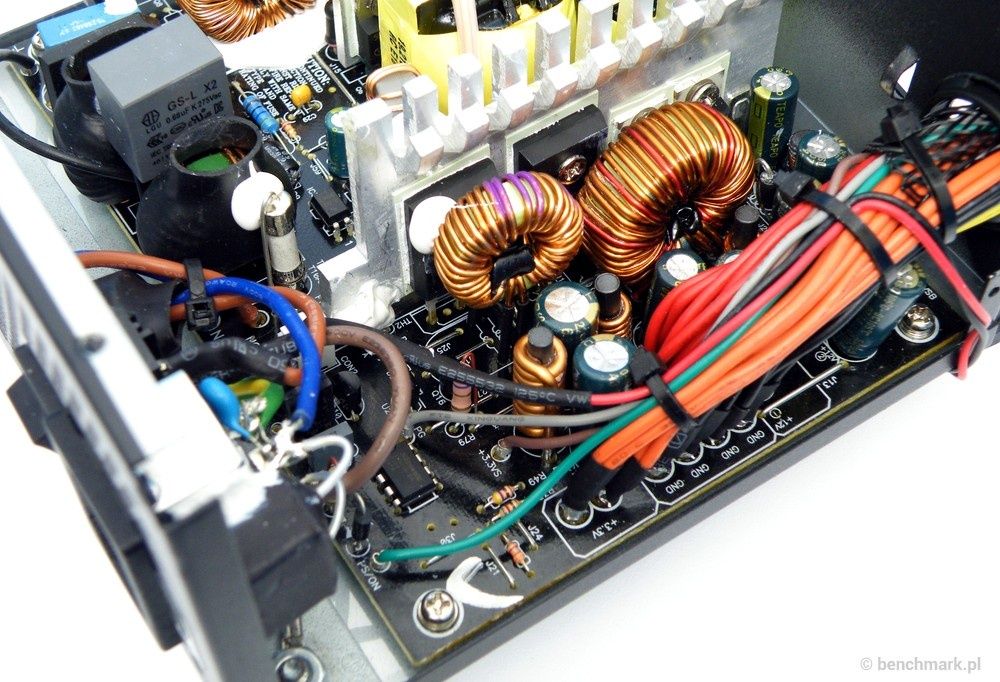

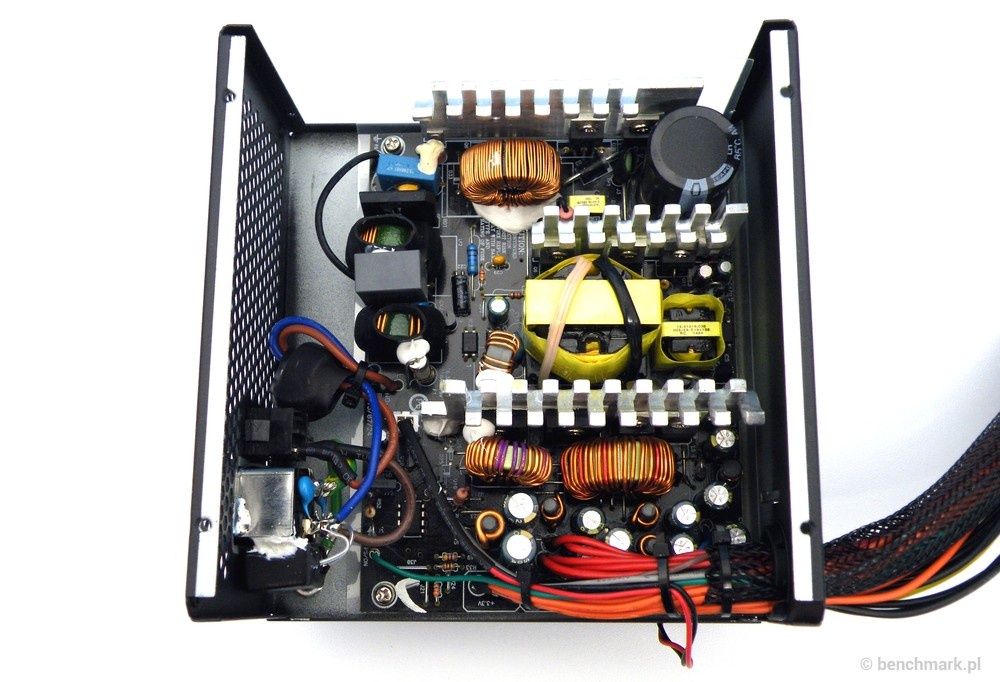

Wprawdzie producent zastosował nieco mniejszą płytkę drukowaną, ale elementy elektroniczne nie zostały aż tak gęsto upakowane (część z nich podklejono gumą).

Jakość wykonania nie budzi większych zastrzeżeń (szczególnie jeżeli weźmiemy pod uwagę segment cenowy zasilacza). Prawie wszystkie kondensatory pochodzą od firmy Teapo – nie są to produkty z górnej półki, ale nie ma też powodów do narzekań. Na pokładzie można również znaleźć pojedyncze kondensatory mniej cenionej firmy Su'scon, ale nie pełnią one ważnych funkcji.

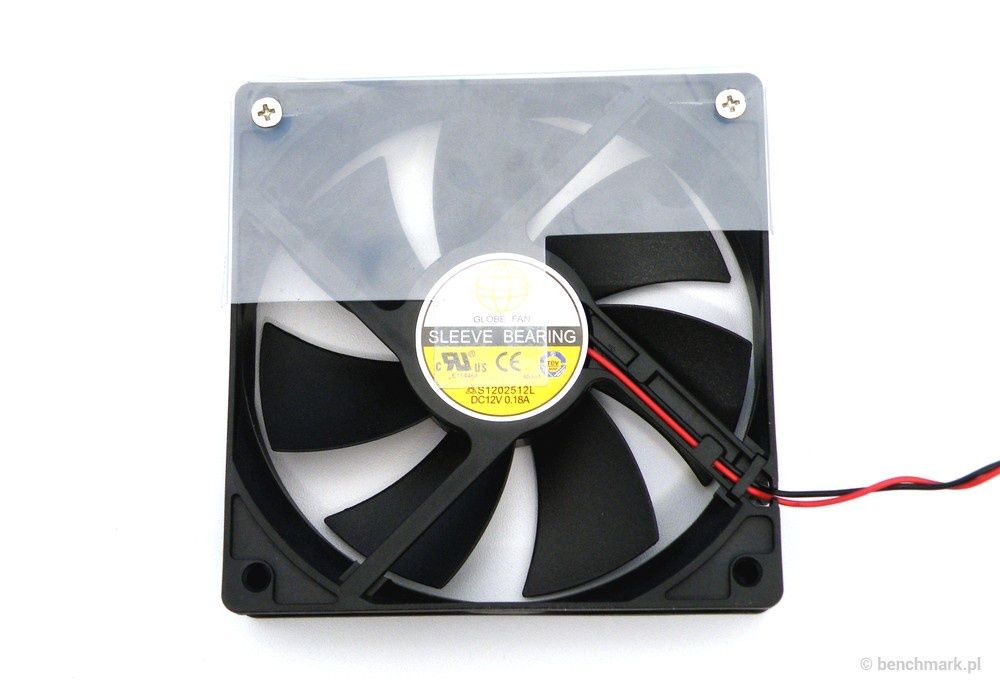

Do chłodzenia jednostki wykorzystano 120-milimetrowy wentylator Globe Fan S1202512L z łożyskiem ślizgowym – maksymalnie może on się obracać z prędkością 2000 RPM, ale jest ona regulowana automatycznie w zależności od temperatury komponentów. Podobnie jak w modelu Chieftec Force CPS-550S, także i w tym przypadku charakteryzuje się on przyzwoitą kulturą pracy.

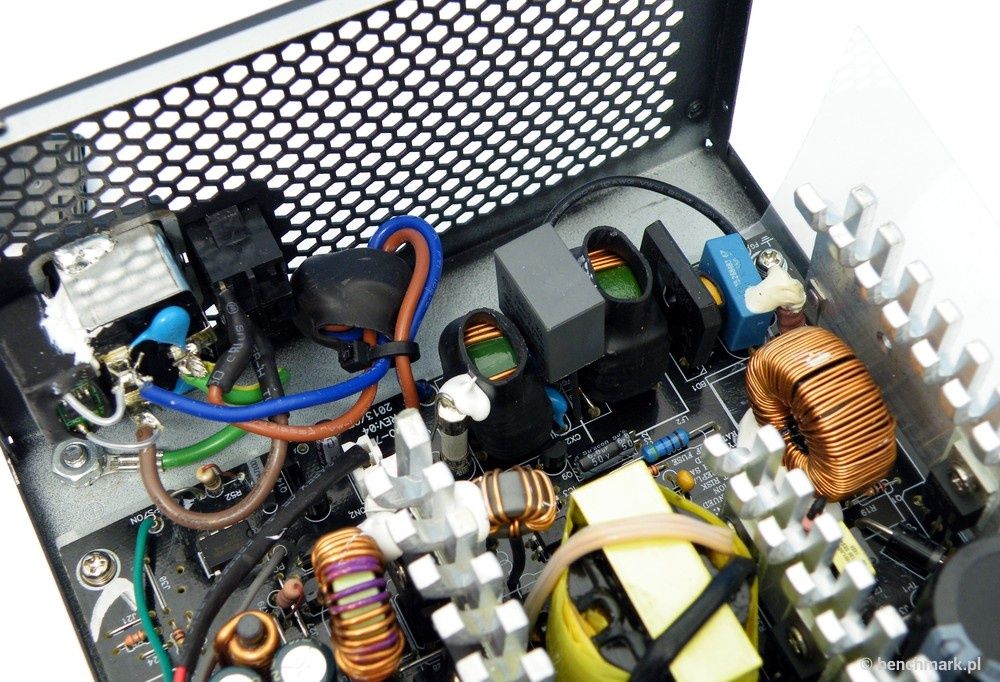

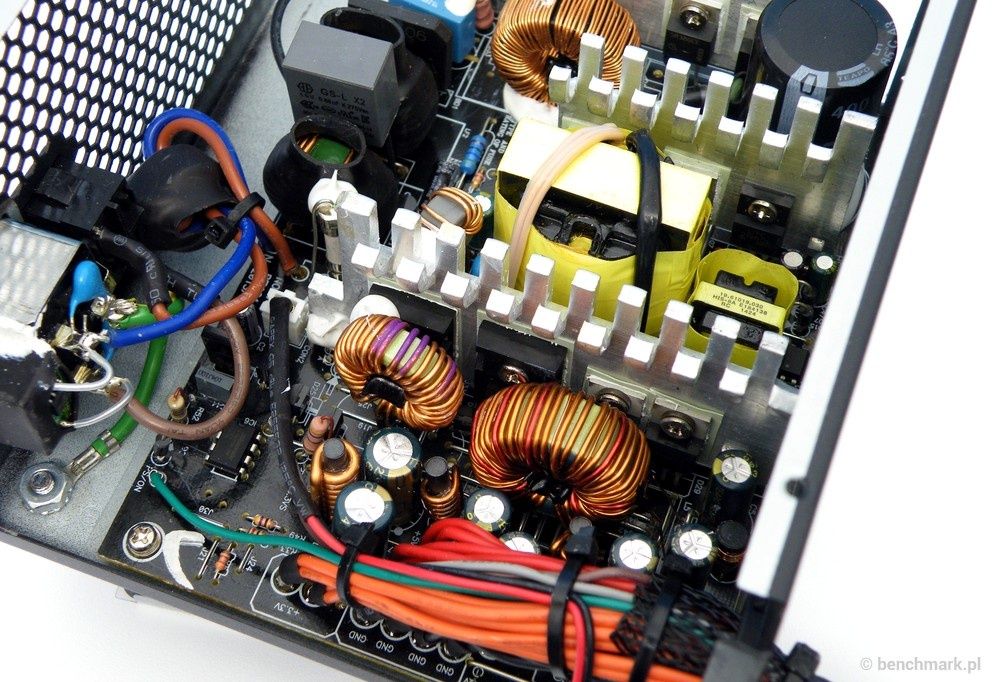

Etap filtrowania zaczyna się od dwóch filtrów EMI, które mają za zadanie odfiltrować zakłócenia z sieci (na kondensatorze typu X obok gniazda sieciowego ulokwoano jeszcze niewielki układ scalony CMD02X).

Następnie umieszczono mostek prostowniczy GBU 606 (bez chłodzenia) – jak sama nazwa wskazuje, ma on za zadanie wyprostować napięcie wejściowe. Nie zapomniano też o warystorze, który chroni jednostkę przed przepięciami.

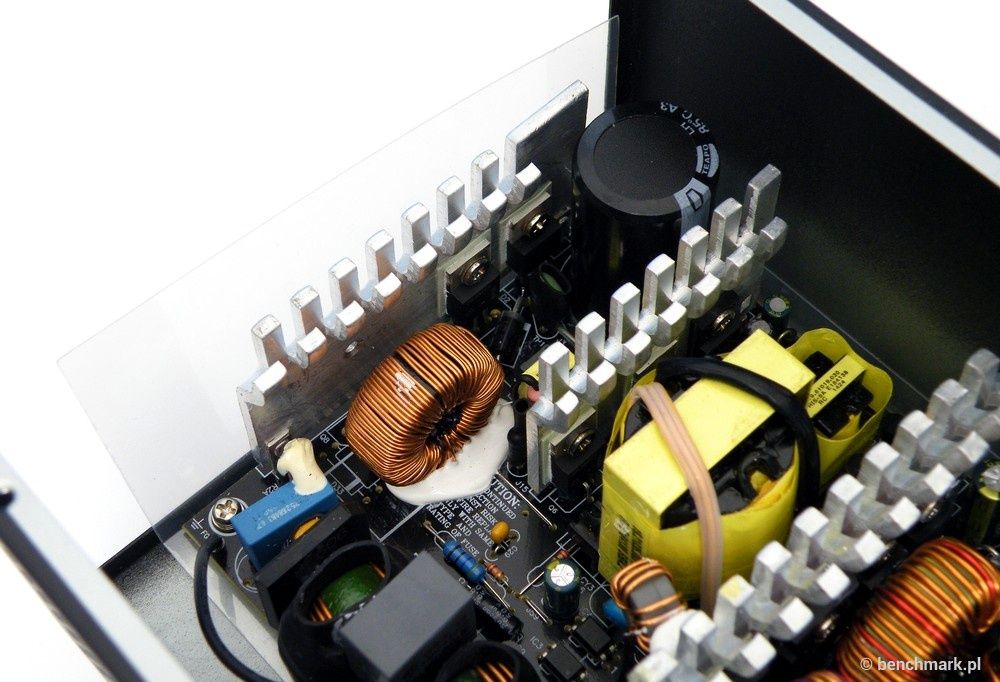

Na układ aktywnego PFC składa się jeden tranzystor Infineon Technologies IPA50R380CE i dioda Taiwan Semiconductor UG8J - obydwa elementy przymocowano do aluminiowego radiatora. Wprawdzie na PCB znalazło się miejsce dla jeszcze jednego tranzystora, ale najwyraźniej nie jest on wymagany do poprawnego działania jednostki.

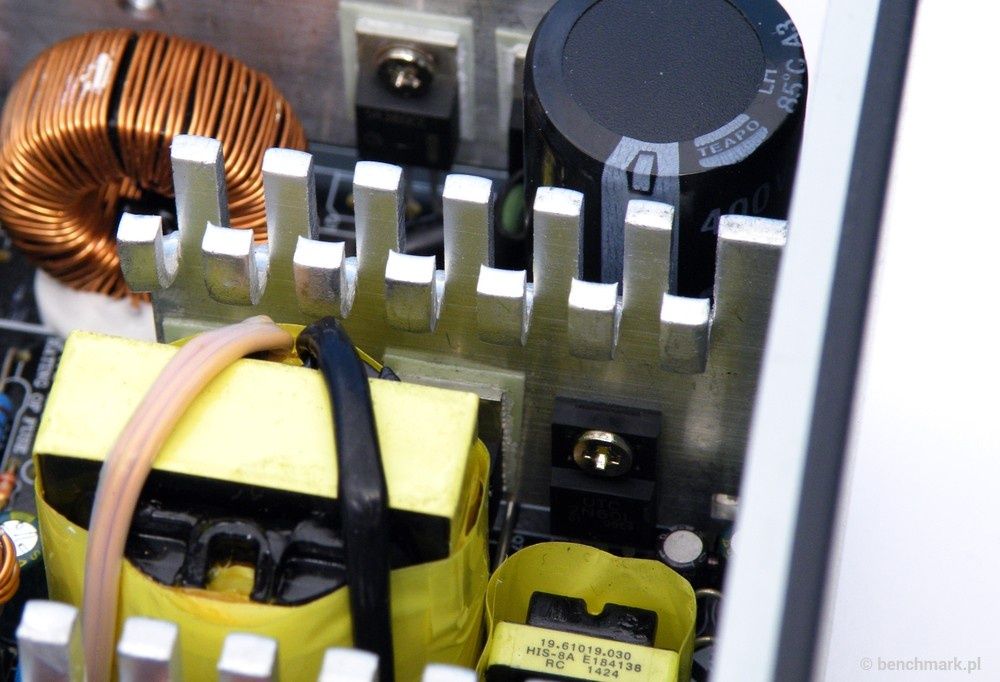

Główny kondensator to model Teapo z serii LR o napięciu 400 V i pojemności 330 µF – jest on certyfikowany do pracy w temperaturze do 85 stopni Celsjusza. Tuż obok znalazł się jeszcze termistor.

Za przełączanie odpowiadają dwa tranzystory Infineon Technologies IPA50R380CE. Kolejny tranzystor Unisonic Technologies UTC2N60L od­po­wia­da za pro­sto­wa­nie na­pię­cia na linii 5 Vsb.

Prostowanie napięć odpowiadają trzy diody Schottky'ego PFC PFR 30L60CT i dwie Mospec Semiconductor S30D45C - wszystkie elementy przymocowano do kolejnego radiatora.

Konwersja napięć odbywa się indywidualnie, a ich filtrowaniem zajmują się kondensatory marki Teapo, tym razem przystosowane do pracy w temperaturze do 105 stopni Celsjusza.

Strona wtórna jest monitorowana przez układ Sitronix ST9S313A-DAG (odpowiada on również za zabezpieczenia OVP i UVP).

• Windows 8.1 64-bit
• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Niedawno wprowadziliśmy nową platformę testową, a więc baza wyników jest jeszcze dosyć uboga. Z biegiem czasu będzie się jednak powiększać o kolejne testowane zasilacze.

Deklaracje producenta i zastosowana konstrukcja nas nie okłamały - model Chieftec ECO GPE-600S 600 W oferuje sprawność zbliżoną do modelu z certyfikatem 80 PLUS Bronze. Na uwagę zasługuje niski pobór mocy przy mniej wymagających scenariuszach, gdzie platforma była obciążona w niewielkim stopniu.

Kolejne testy potwierdziły wcześniejsze wskazania - sprawność jednostki jest porównywalna do modelu o "brązowej" sprawności.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Napięcia bez problemu mieszczą się w granicach normy ATX, ale mogłyby być stabilniejsze - zwłaszcza jeżeli chodzi o linię 5 V.

Chieftec już zdążył nas przyzwyczaić do zasilaczy, które charakteryzują się dobrym stosunkiem ceny do oferowanych możliwości - tak jest i w przypadku testowanego modelu ECO GPE-600S 600 W. Ponownie mamy do czynienia z jednostką, która głównie wyróżnia się niewygórowaną ceną - może więc właśnie dopisek eco oznacza ekonomiczność, a nie ekologiczność :-)

GPE-600S z zewnątrz wygląda całkiem ciekawie, bo ciemnoszara, lekko ścięta obudowa dużo bardziej cieszy oko w porównaniu do srebrnych, mało atrakcyjnych "skrzynek". Wrażenie psuje jednak okablowanie - nie dość, że jest krótkie, to nie wygląda ono zbyt efektownie (opleciona została tylko główna). Szkoda, bo okablowanie to jedna z ważniejszych cech zasilacza.

Jednostka bazuje na platformie, którą mogliśmy już spotkać w innych modelach, również firmy Chieftec - charakteryzuje się ona przyzwoitą jakością wykonania, przyzwoitą sprawnością i... przyzwoitą stabilnością napięć. Jak na model mający konkurować ceną jest całkiem nieźle, ale na pewno nie można go nazwać wybitnie energooszczędnym. Gdzie zatem ta ekologiczność?

Główny atut to niska cena - kilkadziesiąt złotych mniej niż w podobnych konstrukcjach

Jak już wspomnieliśmy, głównym atutem modelu ECO GPE-600S 600 W jest niska cena - powinien on kosztować około 210 złotych, a więc nawet o kilkadziesiąt złotych mniej niż bliźniacze modele oparte o tę samą konstrukcję. Jest to też jeden z najtańszych modeli o tej mocy i sprawności energetycznej. Szkoda jednak, że producent nie zdecydował się na przedłużenie gwarancji - ta trwa tylko 2 lata.

• sprawność na poziomie modeli 80 PLUS Bronze
• cichy wentylator
• ciekawe wzornictwo
• bardzo niska cena

• krótkie, nieoplecione wiązki
• tylko dwie wtyczki MOLEX
• gdzie to eko?
• tylko 2 lata gwarancji
