Chieftec Polaris PPS-750FC - porządny zasilacz ze złotem

Firma Chieftec to jeden z najbardziej rozpoznawalnych graczy na rynku zasilaczy komputerowych, ale do tej pory był on kojarzony głównie z podstawowymi modelami dla tanich komputerów. Powoli się to zmienia, bo firma coraz częściej prezentuje konstrukcje z wyższej półki, również dla graczy – przykładem tutaj mogą być najnowsze modele z linii Polaris.

• dostępne modele o mocy 550, 650 i 750 W
• sprawność energetyczna 80 PLUS Gold
• całkowicie modularne okablowanie
• wysoka jakość wykonania
• niewielkie wymiary (140 mm długości)
• 2 lata gwarancji

Producent przygotował modele o mocy 550, 650 i 750 W, które wyróżniają się wysoką jakością wykonania i wysoką sprawnością energetyczną. Jednostki są wyjątkowo krótkie i mają całkowicie modularne okablowanie. Udzielana gwarancja trwa jednak tylko 2 lata.

Do naszej redakcji trafiła najmocniejsza wersja - 750 W, która powinna sobie poradzić z wydajnymi konfiguracjami (nawet z dwoma kartami graficznymi). Cena zasilacza to trochę ponad 400 złotych, więc mówimy o ciut wyższym segmencie.

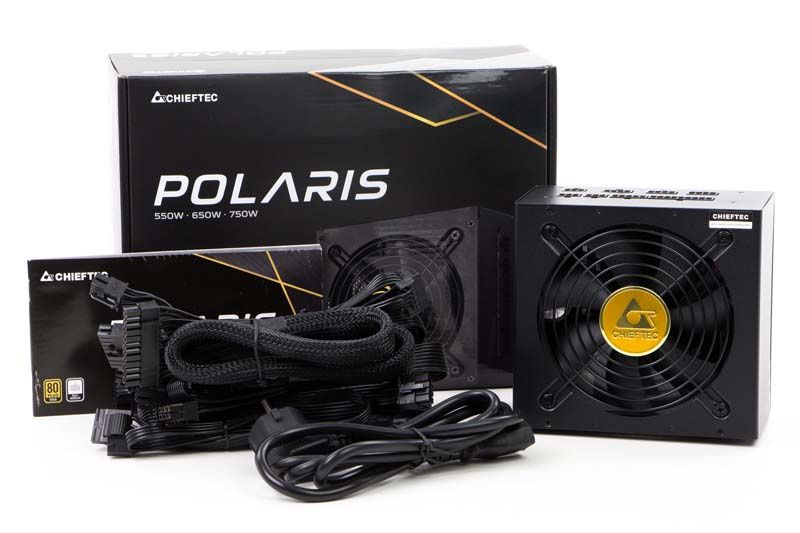

Zasilacz dotarł do nas w niewielkim opakowaniu, na którym znalazły się najważniejsze elementy specyfikacji. W zestawie otrzymujemy niezbędne wyposażenie (tj. modularne wiązki, przewód zasilający, śrubki montażowe i instrukcję obsługi).

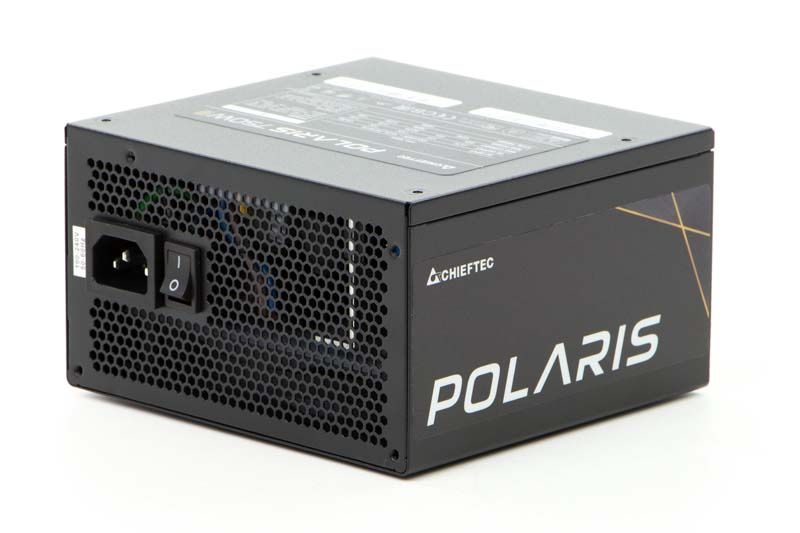

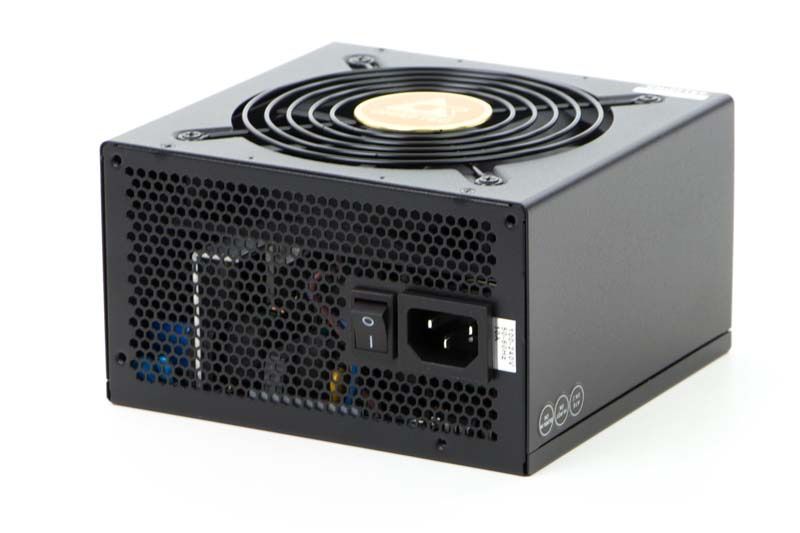

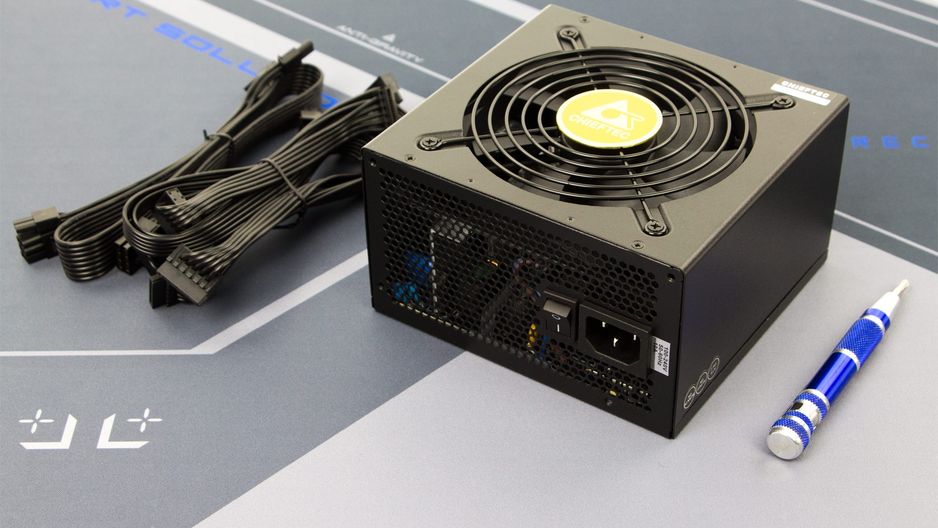

Zasilacz Polaris PPF-750FC jest wyjątkowo krótki jak na swoją moc (140 mm), dzięki czemu powinien się zmieścić nawet do mniejszych obudów. Warto jednak pamiętać, że do długości należy doliczyć jeszcze kilkanaście mm do podpięcia modularnych wiązek.

Na górnej ściance znalazł się druciany grill z logo marki Chieftec, a pod nim 120-milimetrowy wentylator (bliżej przyjrzymy mu się w dalszej części artykułu, gdy zajrzymy do wnętrza zasilacza).

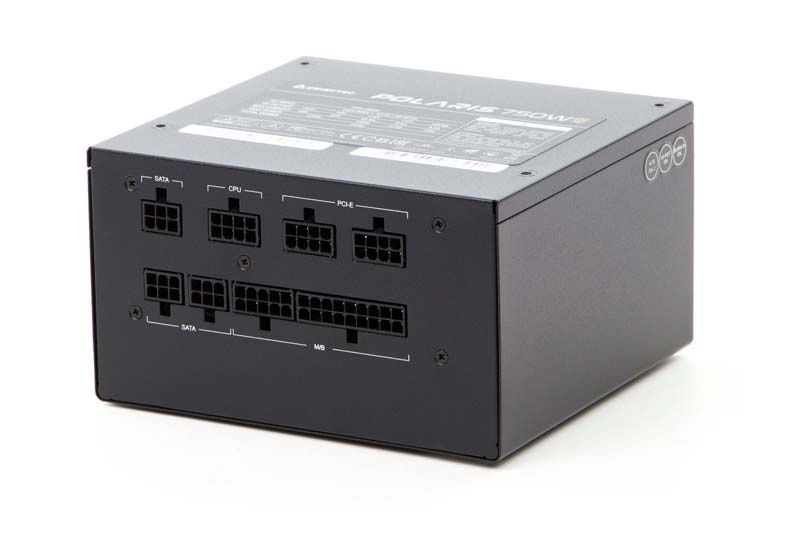

Zasilacz Chieftec Polaris charakteryzuje się całkowicie modularym okablowaniem, więc użytkownik może do niego podpiąć tylko wykorzystywane kabelki. Cecha ta pozwoli zachować porządek w komputerze, bo zbędne wiązki nie będą się „walać” po obudowie.

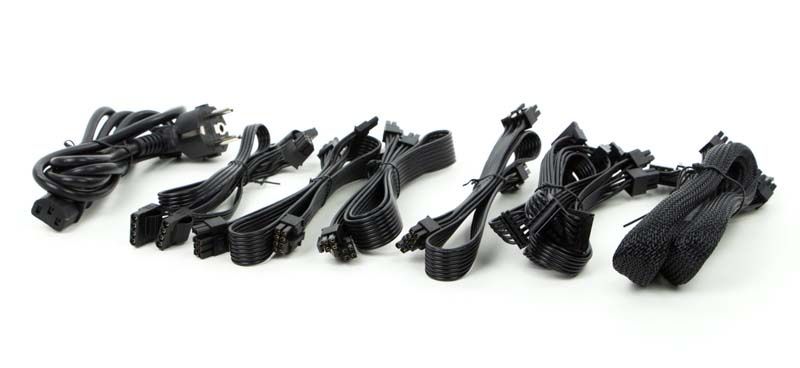

Okablowanie jest długie i pozwoli podłączyć nawet mocniejsze konfiguracje - do dyspozycji oddano następujące wiązki:

• ATX12V 20+4 pin – długość: 64 cm
• 2x EPS12V 4+4 pin – długość: 50 + 14 cm
• 2x PCI-E 6+2 pin – długość: 50 + 15 cm
• 2x PCI-E 6+2 pin – długość: 65 + 15 cm
• 4x SATA – długość: 45 + 15 + 15 + 15 cm
• 3x MOLEX + FDD – długość: 45 + 15 + 15 + 15 + 15 cm

Kabelki są czarne i estetycznie wykonane. Główną wiązkę ATX 24-pin zabezpieczono nylonowym oplotem, natomiast pozostałe mają płasko ułożone przewody. Co warto podkreślić, w przypadku wtyczek EPS i PCIe użyto grubszych przewodów o przekroju 16AWG (reszta korzysta ze standardowych 18AWG).

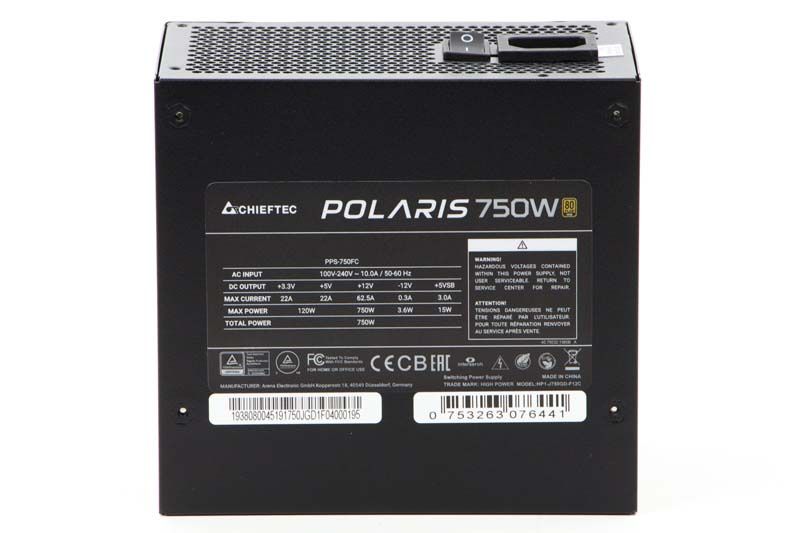

W nasze ręce trafił model o mocy 750 W i tyle też wynosi maksymalna obciążalność głównej linii 12 V. W przypadku linii 3,3 i 5 V łączna obciążalność wynosi 120 W (po 22 A). W takiej sytuacji nie mamy żadnych uwag co do dystrybucji napięć.

Sprawność energetyczną zasilacza potwierdzono oficjalnym certyfikatem 80 PLUS Gold (115 V), ale wg raportu z testów, Polarisowi blisko do jednostek z wyższą normą 80 PLUS Platinum. Oczywiście zweryfikujemy to podczas testów.

Za bezpieczeństwo jednostki odpowiada komplet zabezpieczeń:

• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed prądami udarowym (SIP) – zabezpieczenie to chroni przez zakłóceniami oraz obciążeniami indukcyjnymi z sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

Na kolejnych stronach znajdziecie szczegóły na temat elektroniki oraz testy sprawności i stabilności napięć wyjściowych.

Obudowa zasilacza została zabezpieczony plombą - jej zerwanie jest równoznaczne z utratą gwarancji, więc nie polecamy jej otwierać (również z uwagi na bezpieczeństwo). Czytelnicy nieznający i nieinteresujący się elektroniką mogą ominąć ten rozdział.

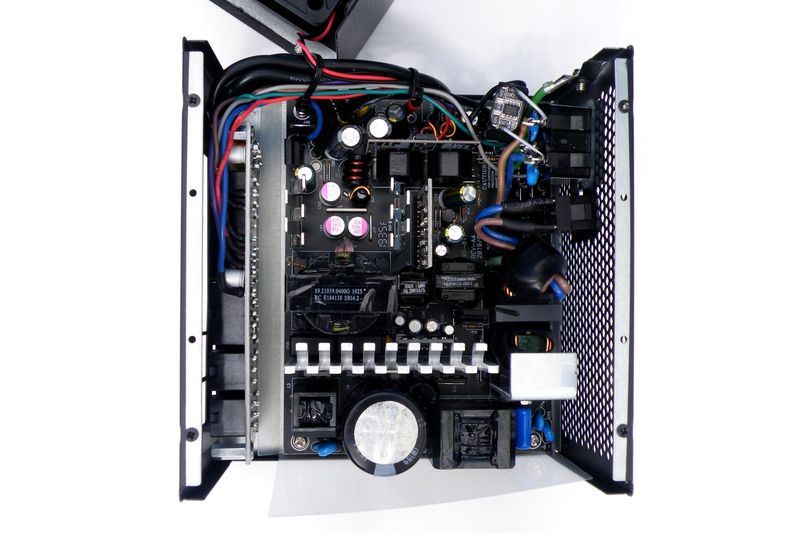

Chieftec Polaris bazuje na konstrukcji opracowanej przez CWT (Channel Well Technology). Producent zastosował topologię pół mostu + LLC + DC-DC, więc jest to wyższa półka wśród zasilaczy komputerowych.

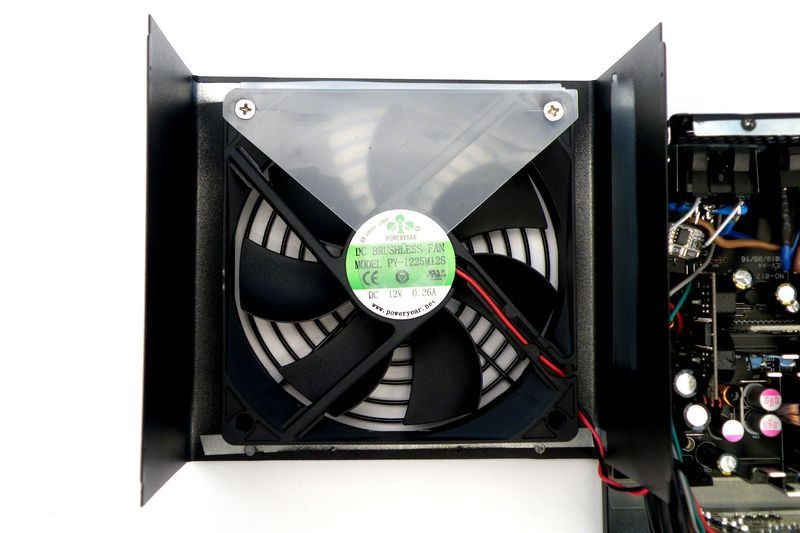

Do chłodzenia elektroniki wykorzystano 120-milimetrowy wentylator PowerYear PY-1225M12S z łożyskiem ślizgowym. Prędkość obrotowa jest tutaj regulowana w zależności od obciążenia zasilacza (maksymalnie 2000 RPM). Szkoda, że zabrakło półpasywnego trybu pracy.

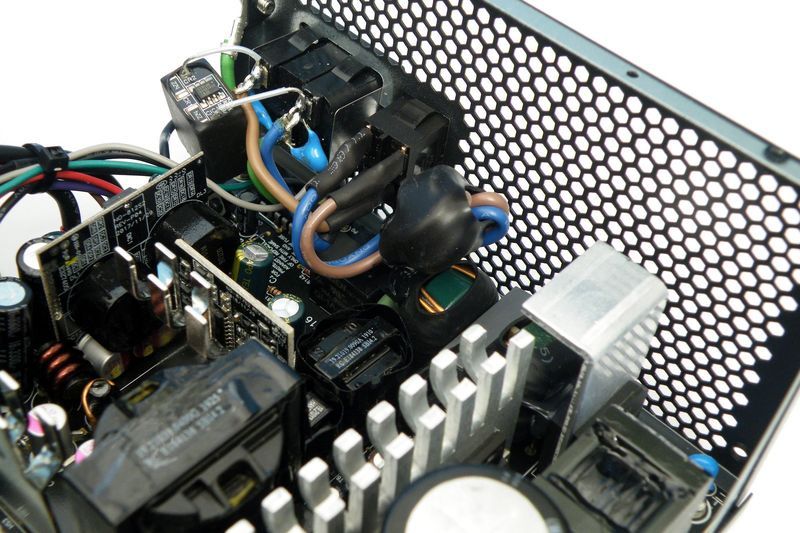

Strona pierwotna obejmuje dwa filtry (kondensator typu X i dwa typu Y przymocowano do gniazda sieciowego). Na przewodach znalazł się dławik ferrytowy.

Na laminacie znalazł się bezpiecznik zabezpieczający przed zwarciem, warystor zabezpieczający przed przepięciami, a także przekaźnik i termistor NTC chroniące przed dużymi prądami rozruchowymi. Dalej znalazły się dwa mostki prostownicze GBU 1006F (wyposażono je w niewielki radiator).

Układ aktywnego PFC obejmuje cewkę, a także dwa tranzystory Infineon 60R120P7 oraz bliżej niezidentyfikowaną diodę Infineon (elementy te są chłodzone sporym radiatorem). Całością zarządza kontroler Infineon 3PCS01 – został on wyprowadzony na pionowej płytce drukowanej.

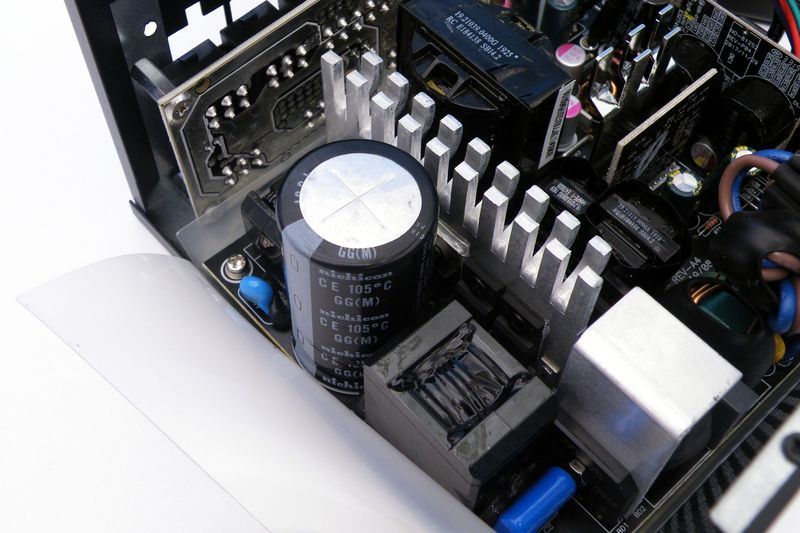

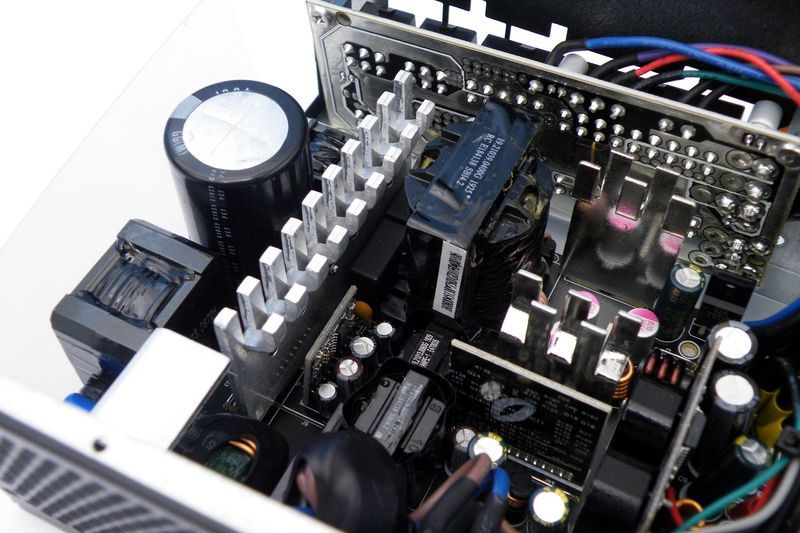

Główny kondensator to japoński model Nichicon (seria GG). Zastosowany model charakteryzuje się napięciem 400 V, pojemnością 680 µF i jest certyfikowany do pracy w temperaturze do 105 stopni Celsjusza.

Zasilacz wykorzystuje technologię pół mostu z układem rezonansowym LLC. Producent zastosował tutaj dwa tranzystory Infineon 60S180P7. Cewki i kondensatory zostały umieszczone w pobliżu radiatora.

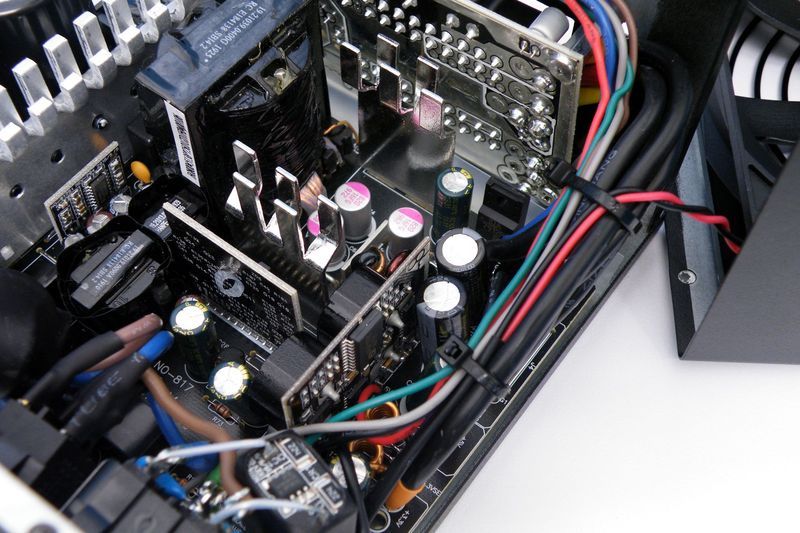

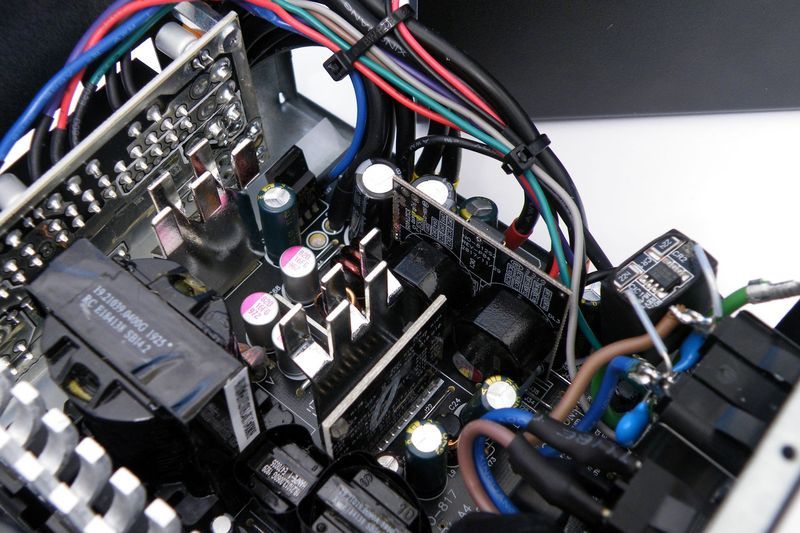

Chieftec Polaris wykorzystuje konwersję DC-DC, ale tranzystory odpowiedzialne za prostowanie poszczególnych linii przeniesiono na rewersie płytki drukowanej (są chodzone niewielkimi radiatorami). Całością zarządza kontroler Anpec APW7159C – został on umieszczony na pionowej płytce drukowanej.

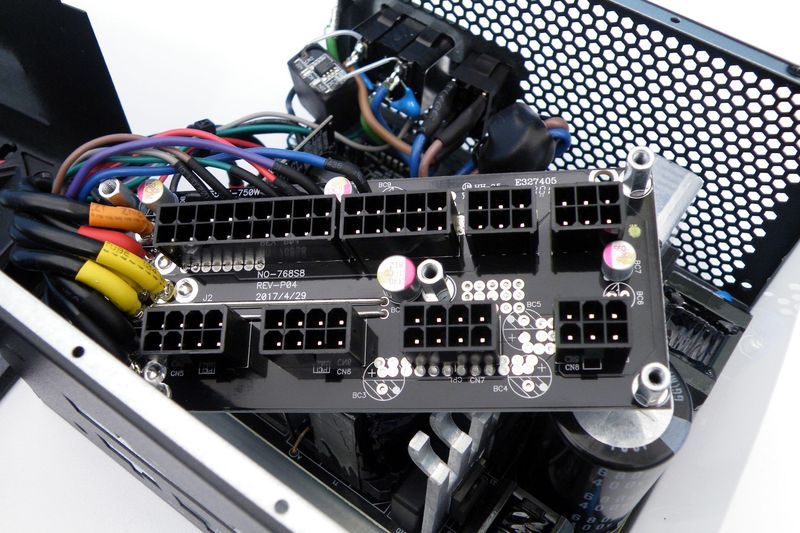

Filtrowaniem napięć wyjściowych zajmują się kondensatory Rubycon i Teapo (certyfikowane do pracy w temperaturze do 105 stopni Celsjusza). Dodatkowe kondensatory filtrujące umieszczono na płytce drukowanej do wpięcia modularnego okablowania.

W rogu laminatu umieszczono jeszcze układ SITI PS224, który odpowiada za zabezpieczenia OCP, OVP, UVP i SCP.

• AMD Radeon Software Adrenalin Edition 19.5.1

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy zasilaczy przeprowadziliśmy z użyciem nowej konfiguracji sprzętowej i procedury. Baza wyników nie jest zbyt duża, ale sukcesywnie będzie się poszerzać o kolejne modele.

Pobór energii elektrycznej sprawdziliśmy dla trzech scenariuszy: spoczynku, obciążenia karty graficznej oraz mocnego obciążenia procesora i karty graficznej. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki). Im niższe wartości tym wyższa efektywność energetyczna zasilacza.

Zgodnie z oczekiwaniami, wysoka sprawność energetyczna przekłada się na niski pobór mocy przy obciążeniu jednostki.

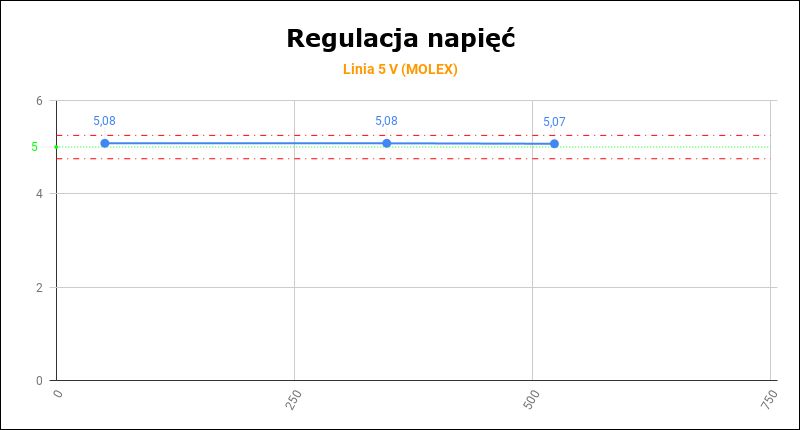

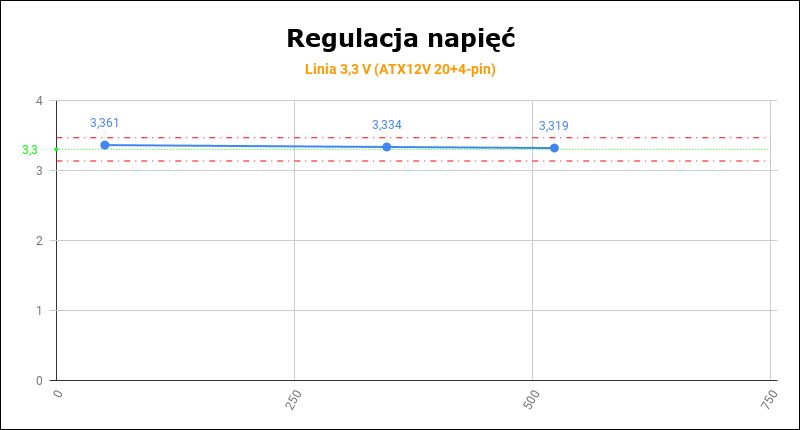

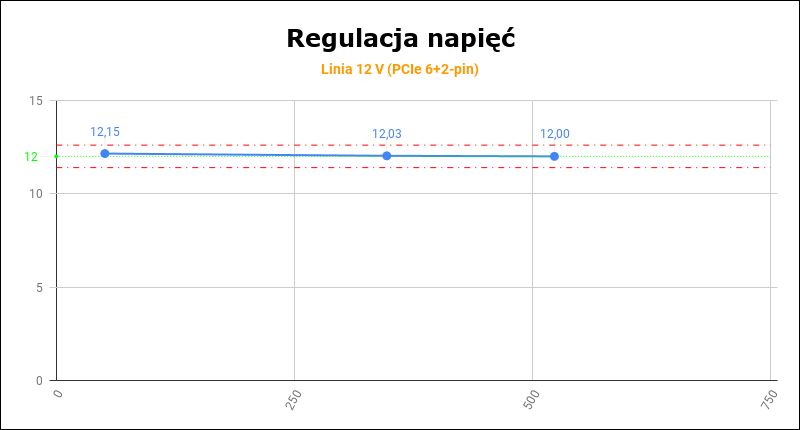

Pomiary napięć wyjściowych przeprowadziliśmy we wszystkich trzech trybach obciążenia (spoczynku, obciążenia karty graficznej oraz mocnego obciążenia procesora i karty graficznej). Odnotowane wartości pozwoliły nam skontrolować zgodność wartości z normą ATX oraz przyjrzeć się regulacji napięć.

Norma ATX zakłada 5% tolerancję najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Zastosowanie dobrej jakości elektroniki przekłada się na stabilne napięcia wyjściowe - regulacja napięć na poszczególnych szynach nie przekraczała 1,3%.

Firma Chieftec pokazuje, że chce walczyć nie tylko na polu podstawowych zasilaczy do tanich komputerów, ale też lepszych konstrukcji dla bardziej wymagających klientów. Dobrym tego przykładem jest jej najnowszy model - Polaris PPS-750FC, który zalicza się do udanych jednostek, ale do ideału brakuje mu dłuższej gwarancji.

Chieftec Polaris o mocy 750 W sprawdzi się w nowoczesnych komputerach z wydajnym procesorem oraz jedną lub dwoma kartami graficznymi. Producent udostępnił długie, estetyczne okablowanie, a odpinane wiązki ułatwią składanie zestawu i pozwolą zachować porządek wewnątrz obudowy. Co ważne, Polaris jest mniejszy od typowych zasilaczy, więc zmieści się nawet do mniejszych obudów.

Jakość wykonania konstrukcji stoi na bardzo dobrym poziomie, co przekłada się na wysoką sprawność energetyczną i niższy pobór mocy oraz stabilne napięcia wyjściowe. Do chłodzenia jednostki wykorzystano cichy wentylator o średnicy 120 mm (ten mógłby też oferować jeszcze półpasywny tryb pracy), a nad jej bezpieczeństwem czuwa komplet zabezpieczeń

Polaris PPS-750FC został wyceniony na 415 złotych, więc porównywalnie lub trochę wyżej do innych modeli o podobnych parametrach. Problem jednak w tym, że Chieftec udziela na swój model tylko 2-letniej gwarancji, podczas gdy konkurencja daje 5 lub nawet 7 lat. W takiej sytuacji wybór jest oczywisty.

• dobra jakość wykonania
• wysoka sprawność energetyczna
• stabilne napięcia wyjściowe
• długie, estetyczne, w pełni modularne okablowanie
• krótka obudowa (140 mm)


• cena mogłaby być trochę niższa
• brak półpasywnego trybu pracy wentylatora
• tylko 2 lata gwarancji
