Chieftec Power Smart GPS-650C - zasilacz dla wymagających?

Podczas tegorocznych targów CeBIT Chieftec zaprezentował kilka ciekawych nowości. Jedną z nich były zasilacze z serii Power Smart, które pretendują do wyższej półki dla wymagających klientów. Do wyboru oddano modele o mocy 450 – 750 W i sprawności energetycznej potwierdzonej certyfikatem 80 PLUS Gold. Tak się składa, że jeden z nowych zasilaczy trafił w nasze ręce, więc postanowiliśmy sprawdzić czy rzeczywiście jest to konstrukcja godna polecenia.

• Dostępne modele o mocy 450 – 750 W (później także 1000 i 1250 W)
• Wysoka sprawność energetyczna - 80 PLUS Gold
• Częściowo modularne okablowanie
• 3 lata gwarancji producenta
• Niewygórowana cena

Seria Power Smart powinna zainteresować entuzjastów, którzy składają komputer z jedną wydajną lub dwoma średniej klasy kartami graficznymi (później dołączą do niej jeszcz wydajniejsze modele). Nowe jednostki oferują wysoką sprawność energetyczną i częściowo modularne okablowanie. Ceny kształtują się w zakresie 330-400 złotych, a udzielana gwarancja trwa 3 lata. W nasze ręce trafił model o mocy 650 W.

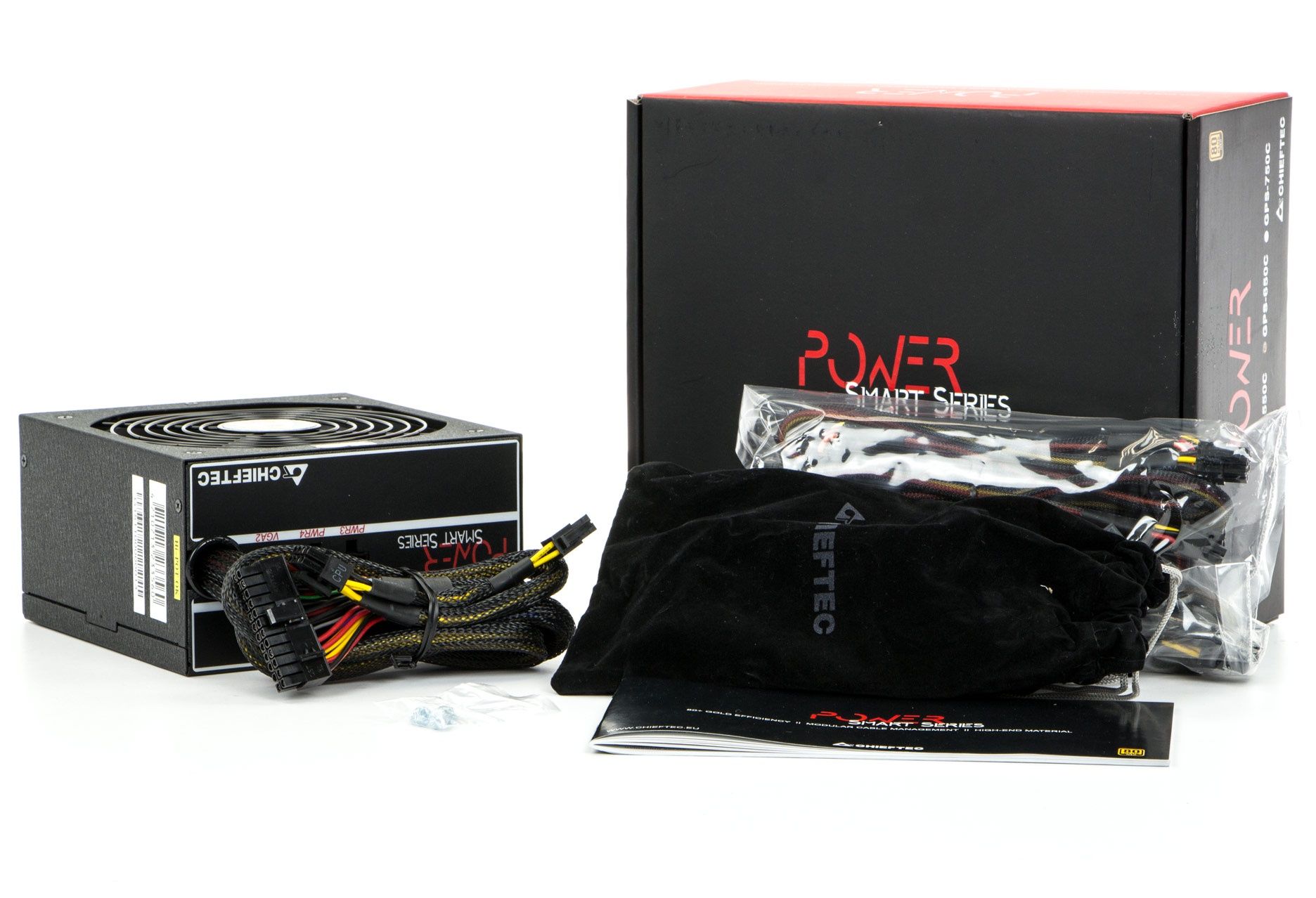

Chieftec Smart Power GPS-650C dotarł do nas w czarno-czerwonym opakowaniu, na którym rozpisano tylko główne cechy konstrukcji. Wyposażenie? Standardowo: przewód zasilający, instrukcja obsługi, śrubki montażowe, modularne wiązki i welurowy woreczek.

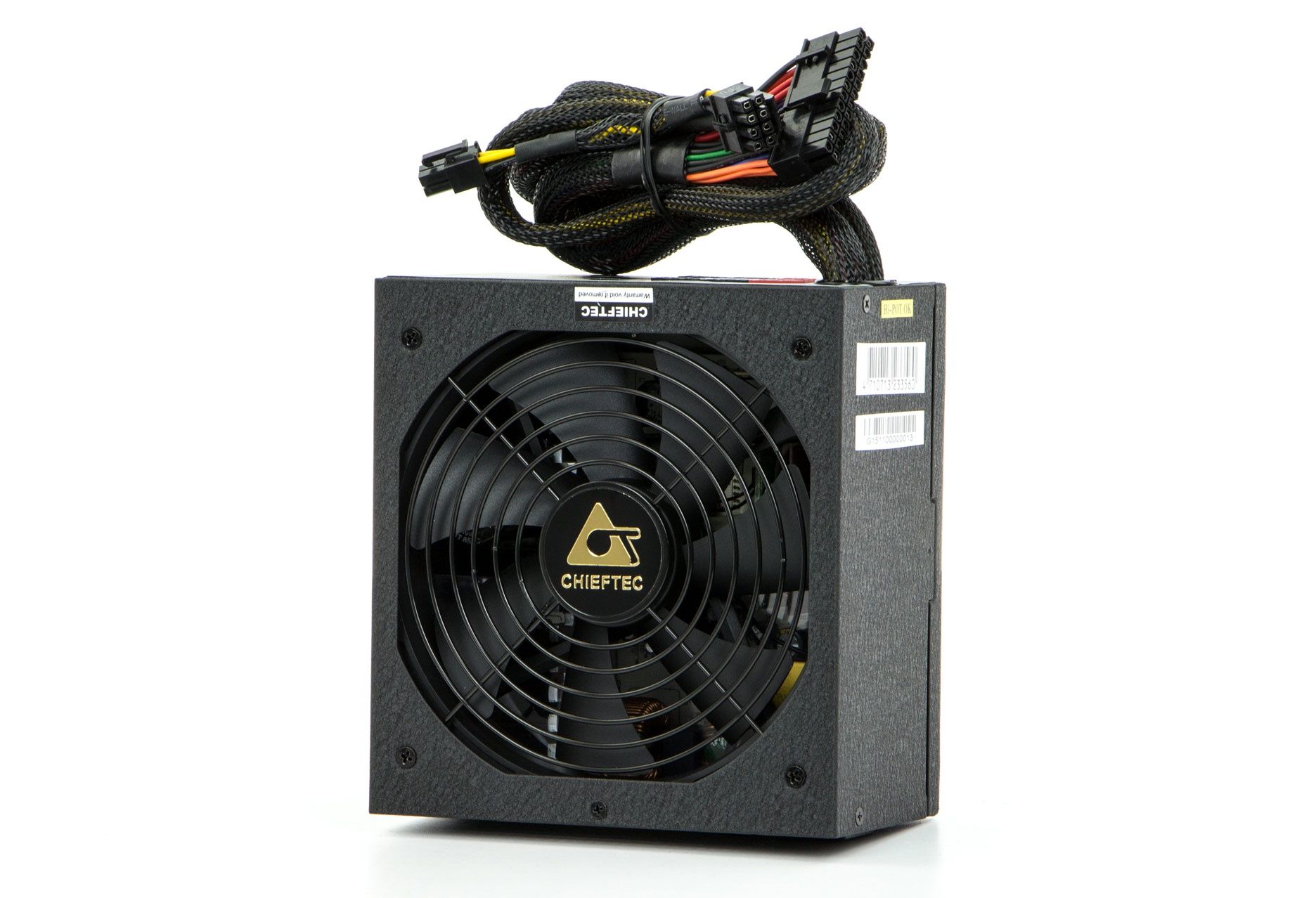

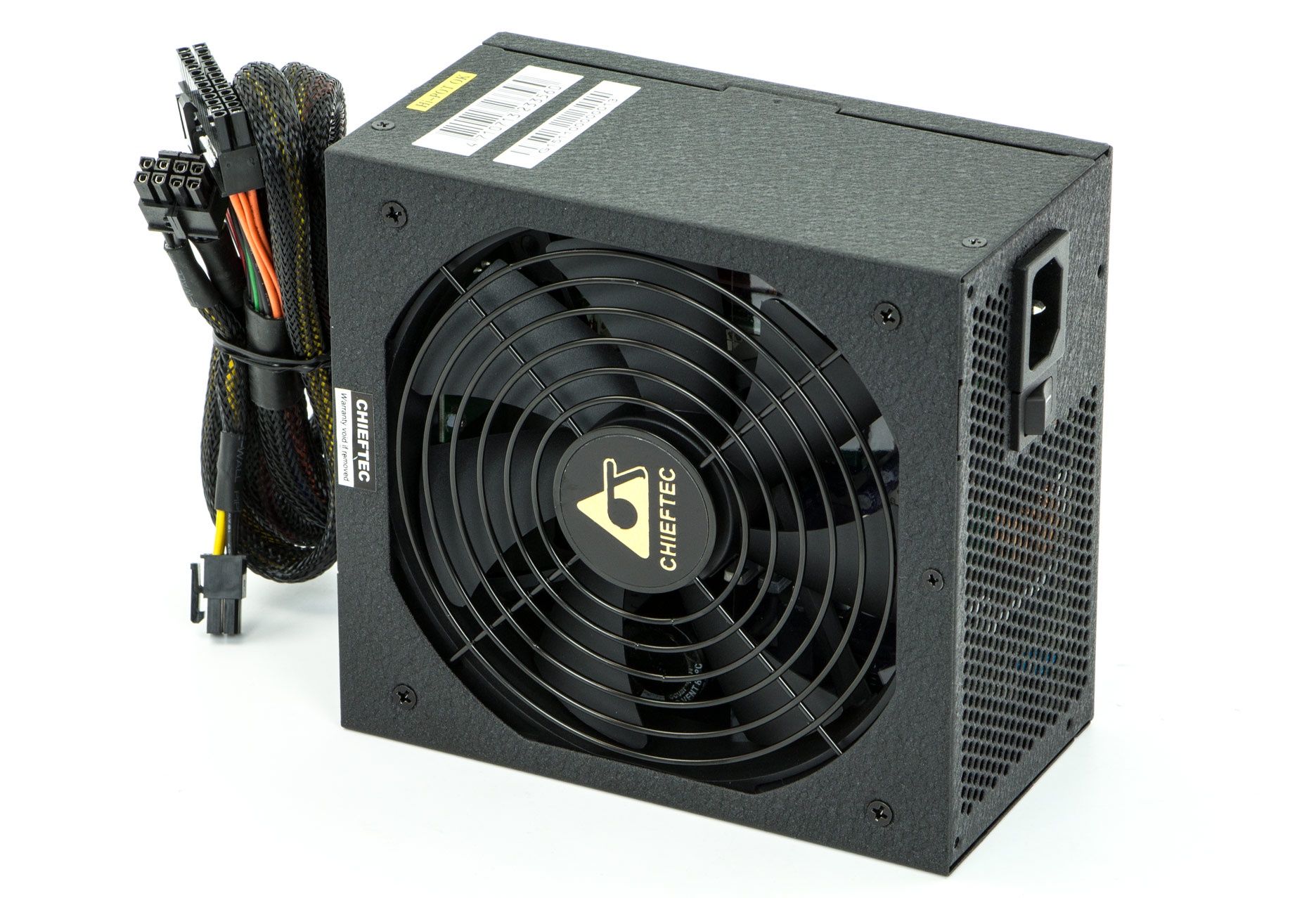

Sam zasilacz sprawia wrażenie solidnego – jest ciężki i trochę dłuższy niż standardowe konstrukcje. Na pochwałę zasługuje lekko chropowaty lakier w grafitowym kolorze, który nie tylko nadaje jednostce eleganckiego wyglądu, ale jest też odporny na zarysowania i „zbieranie” odcisków palców.

Na górnej ściance umieszczono 140-milimetrowy wentylator, który przykryto drucianym grillem z logo producenta. Więcej o samym wentylatorze napiszemy w dalszej części artykułu.

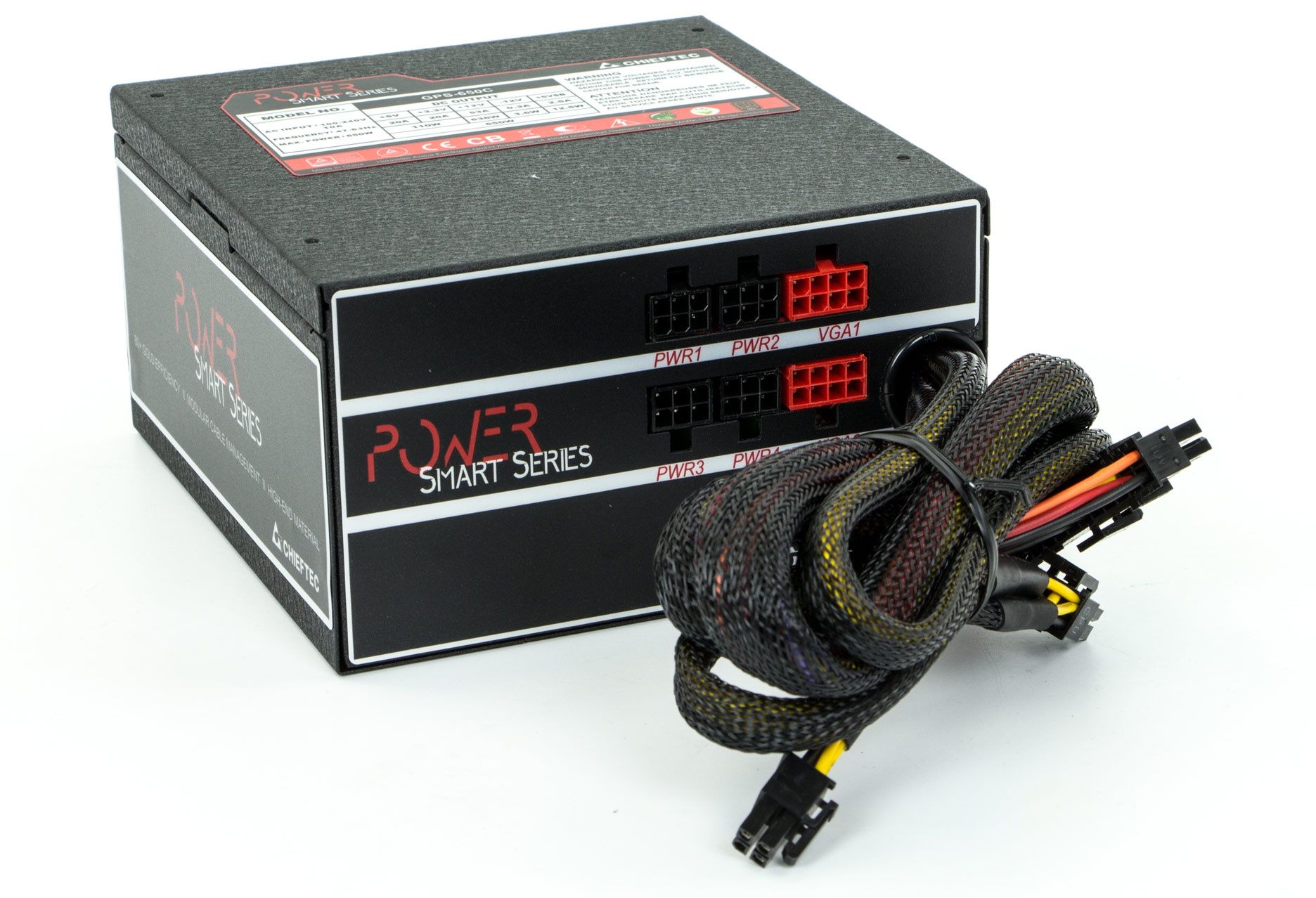

Okablowanie GPS-650C jest częściowo modularne – główne „kabelki” zostały przymocowane na stałe, a resztę możemy podpiąć według własnego uznania.

Wiązki na stałe przymocowane do zasilacza:

• ATX12V 20+4 pin – długość: 53 cm
• EPS12V 8(4+4) pin + 4 pin – długość: 55 + 10 cm

Wiązki modularne:

• 2x PCI-E 6+2 pin – długość: 55 + 15 cm
• 2x PCI-E 6+2 pin – długość: 55 + 15 cm
• 3x SATA – długość: 55 + 15 + 15 cm
• 3x SATA – długość: 55 + 15 + 15 cm
• 3x MOLEX – długość: 55 + 15 + 15 cm

Okablowanie jest odpowiednio długie, by podłączyć podzespoły nawet w większych obudowach, a przewody zabezpieczono nylonowym oplotem. Przy tej mocy nie zaszkodziłoby jednak dodać dwóch kolejnych wtyków MOLEX (tym bardziej, że w konkurencyjnych modelach o tej mocy to już właściwie standard, a na obudowie znajdziemy wolne gniazda).

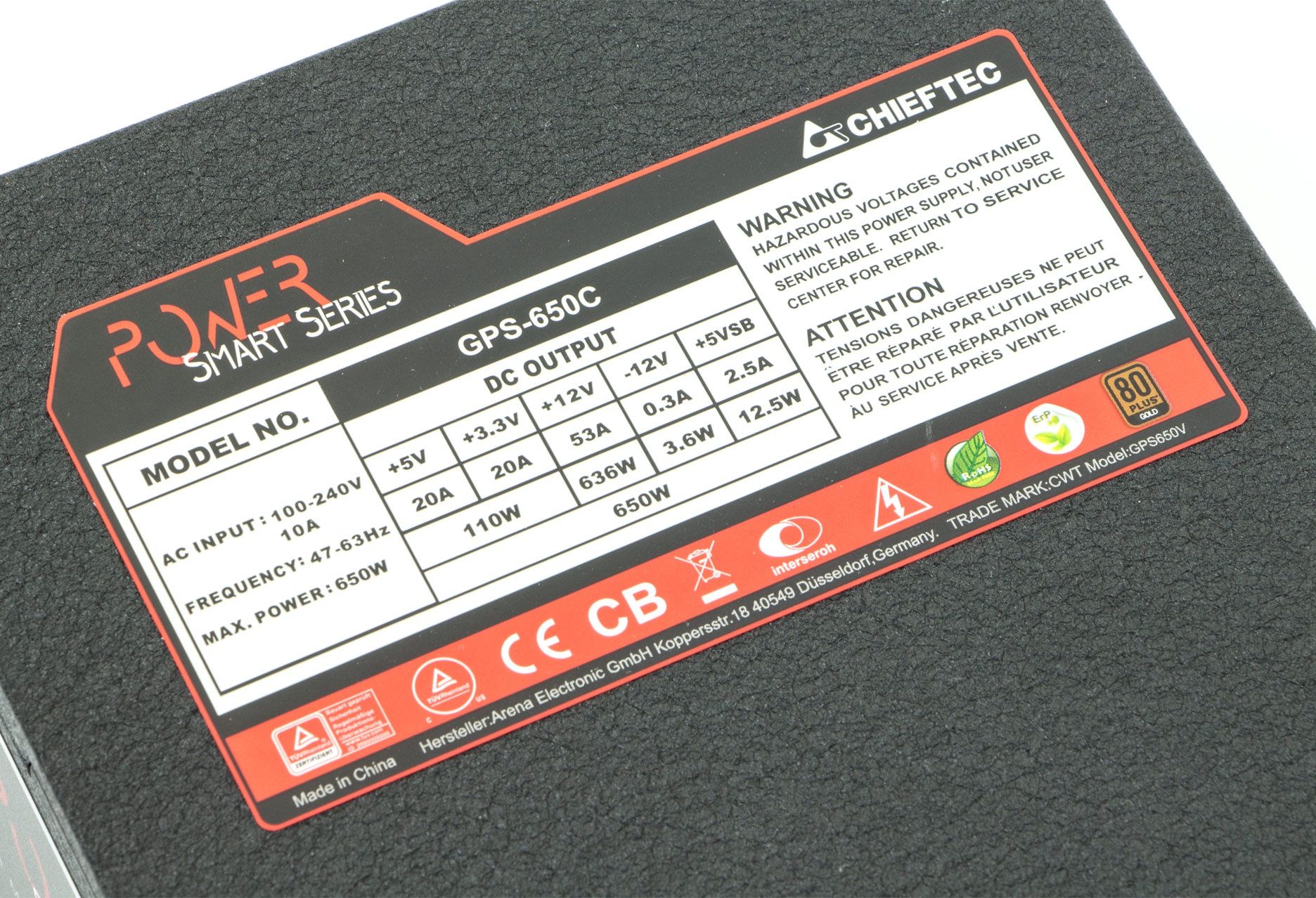

Chieftec Smart Power GPS 650C oferuje obciążalność 650 W z czego na główną linię przypada aż 636 W. Linie 3,3 i 5 V mogą dostarczyć łącznie maksymalnie 110 W, a na mniej ważne szyby 5 Vsb i -12 V przypada odpowiednio 12,5 W i 3,6 W. Nie mamy żadnych uwag co do dystrybucji napięć.

Producent deklaruje, że zasilacz charakteryzuje się bardzo wysoką efektywnością energetyczną – podobno przekracza ona 90%, co potwierdzono oficjalnym certyfikatem 80 PLUS Gold. W zasadzie to tyle co możemy powiedzieć o sprawności, bo procedura certyfikacyjna jednostki nie dobiegła końca, a wyniki pomiarów jeszcze nie zostały opublikowane. Pozostaje wierzyć, że GPS-650C rzeczywiście oferuje tak dobre wyniki (co oczywiście zweryfikujemy w naszych testach poboru mocy).

Nad bezpieczeństwem jednostki czuwają najważniejsze zabezpieczenia:

• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd na liniach przekroczy limit określony przez normy ATX
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

Na kolejnych stronach przyjrzymy się budowie zasilacza, a także sprawdzimy pobór energii elektrycznej oraz stabilność napięć wyjściowych.

Obudowa zasilacza została zabezpieczony plombą, a jej zerwanie jest równoznaczne z utratą gwarancji - nie polecamy więc jej otwierać (również z uwagi na bezpieczeństwo). Czytelnicy nieznający i nieinteresujący się elektroniką mogą ominąć ten rozdział.

Zasilacz Chieftec Power Smart GPS-650C został zaprojektowany przez firmę Channel Well Technology – tą samą platformę znajdziemy m.in. w modelach Enermax Revolution X't II 650 W i Thermaltake Smart DPS G 650 W.

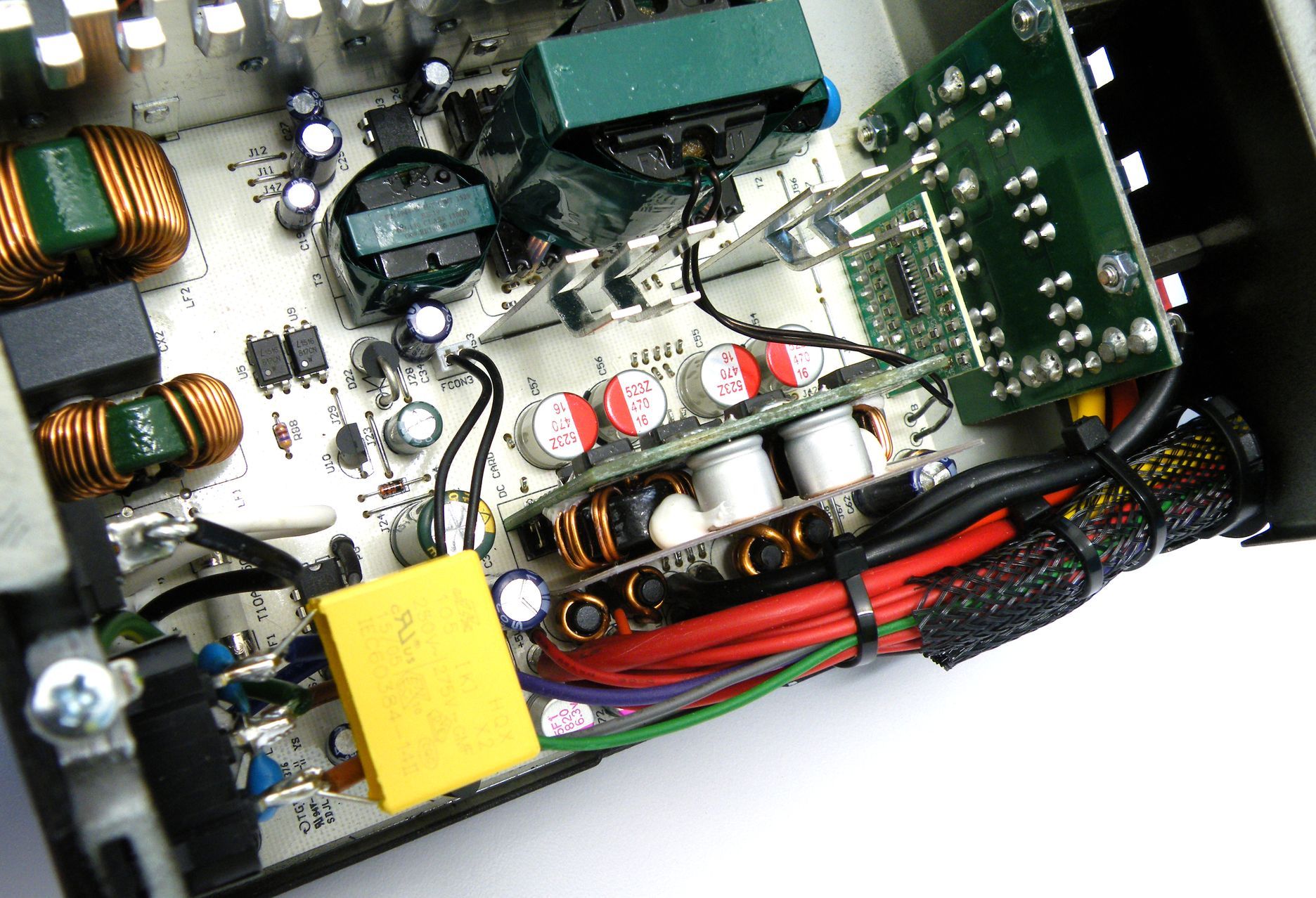

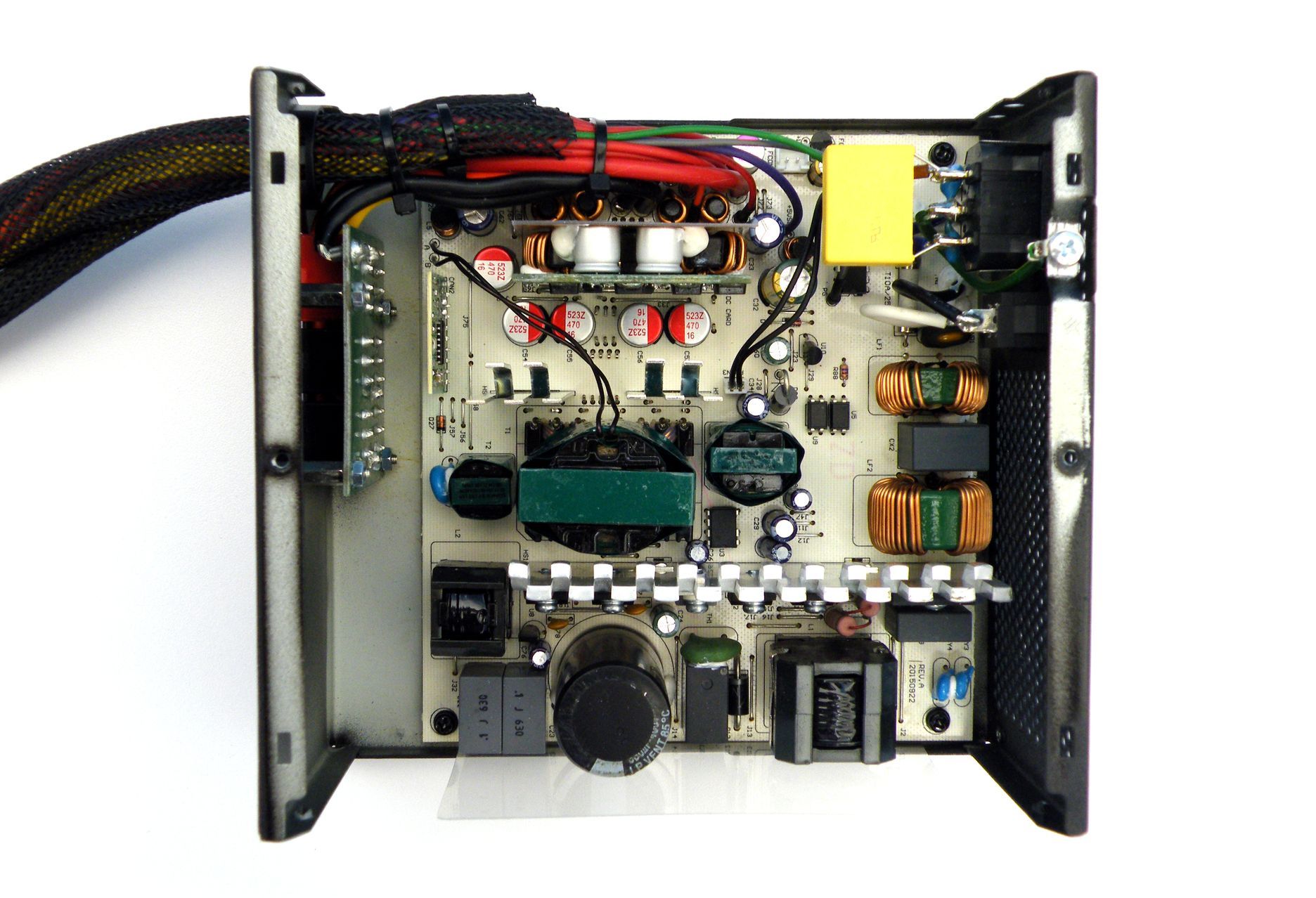

Wnętrz zasilacza zostało zaprojektowane pod kątem optymalnego przepływu powietrza. Elementy elektroniczne nie są gęsto upakowane, a jakość wykonania stoi na dobrym poziomie (aczkolwiek można było się lepiej postarać, bo na awersie laminatu widać sporo nieprzyciętych elementów przewlekanych).

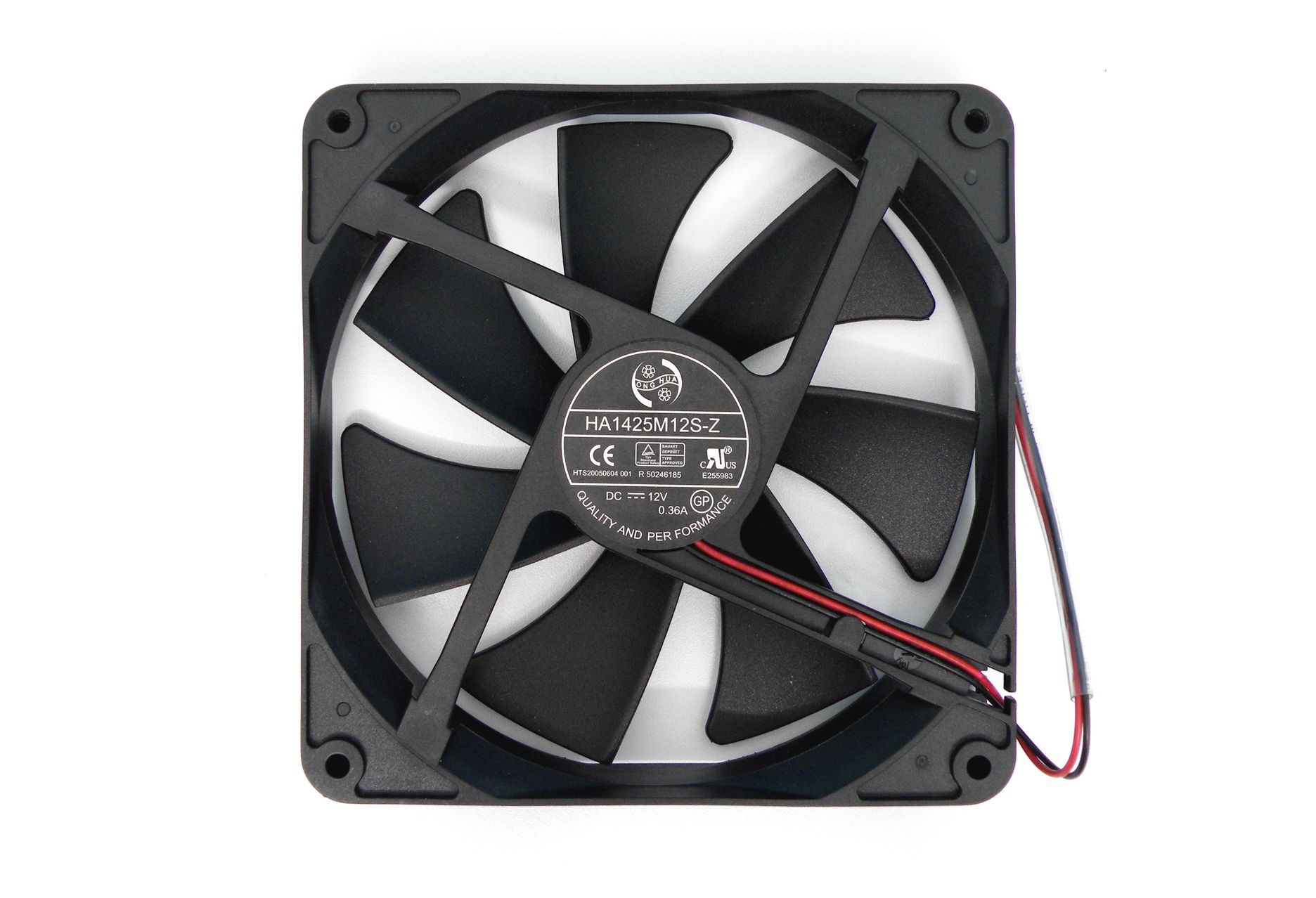

Wentylacją komponentów zajmuje się 140-milimetrowy wentylator Dongguan Honghua Electronic Technology HA1425M12S-Z z łożyskiem ślizgowym. Prędkość obrotowa „śmigiełka” jest regulowana w zależności od obciążenia jednostki, ale nawet pod mocnym obciążeniem cechował się on wysoką kultury pracy. Nie mamy się tu do czego przyczepić.

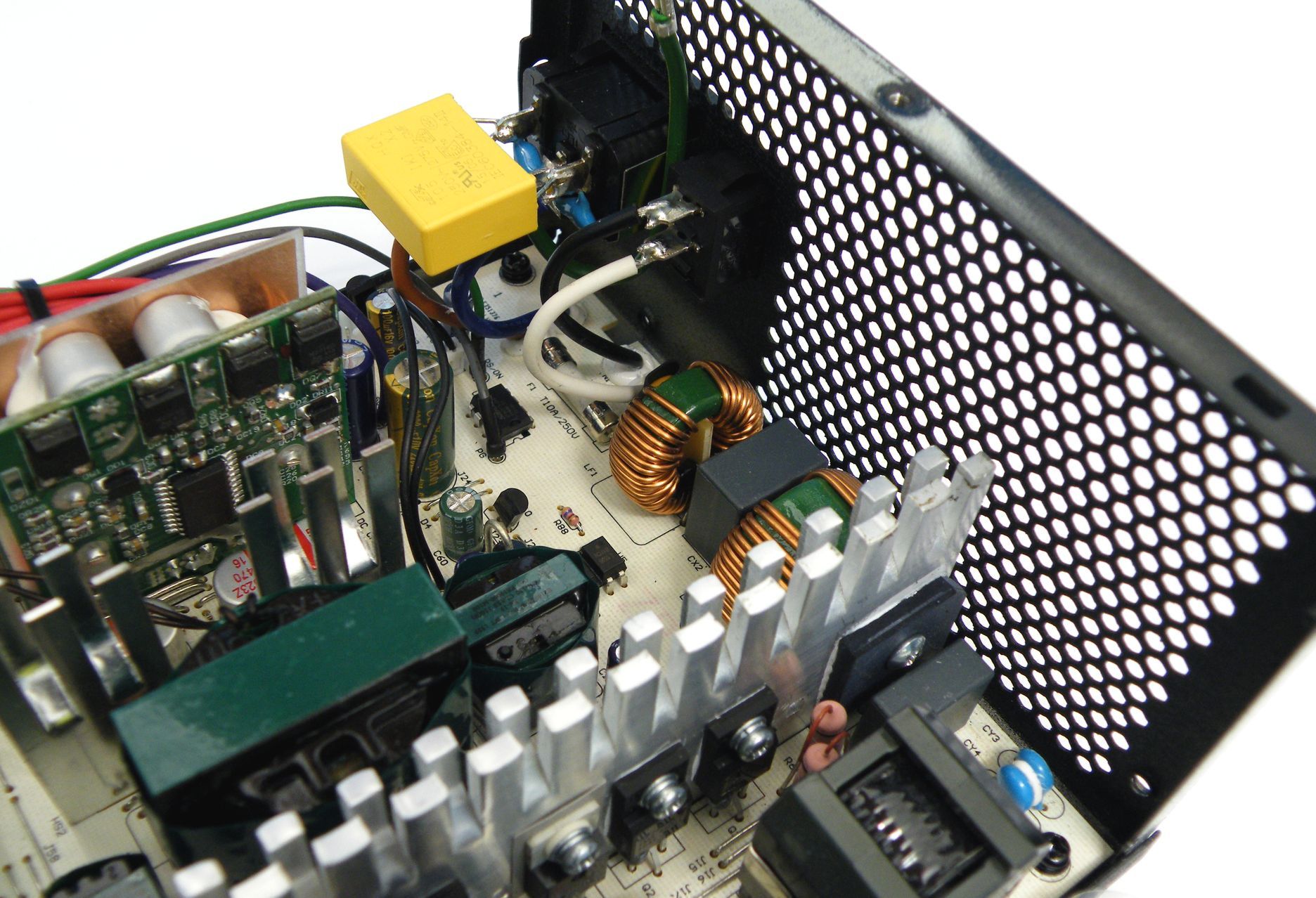

Strona pierwotna obejmuje dwa filtry, które mają za zadanie odfiltrować zakłócenia z sieci – dwa kondensatory ceramiczne typu Y i jeden poliestrowo-metalizowany typu X przymocowano do gniazda sieciowego, natomiast reszta elementów znajduje się na głównym laminacie. Oczywiście jest też bezpiecznik.

Nieco dalej umieszczono warystor, który chroni jednostkę przed przepięciami z sieci oraz mostek prostowniczy (został on przymocowany do głównego radiatora, więc nie byliśmy w stanie odczytać jego oznaczenia). Nie zabrakło też termistora.

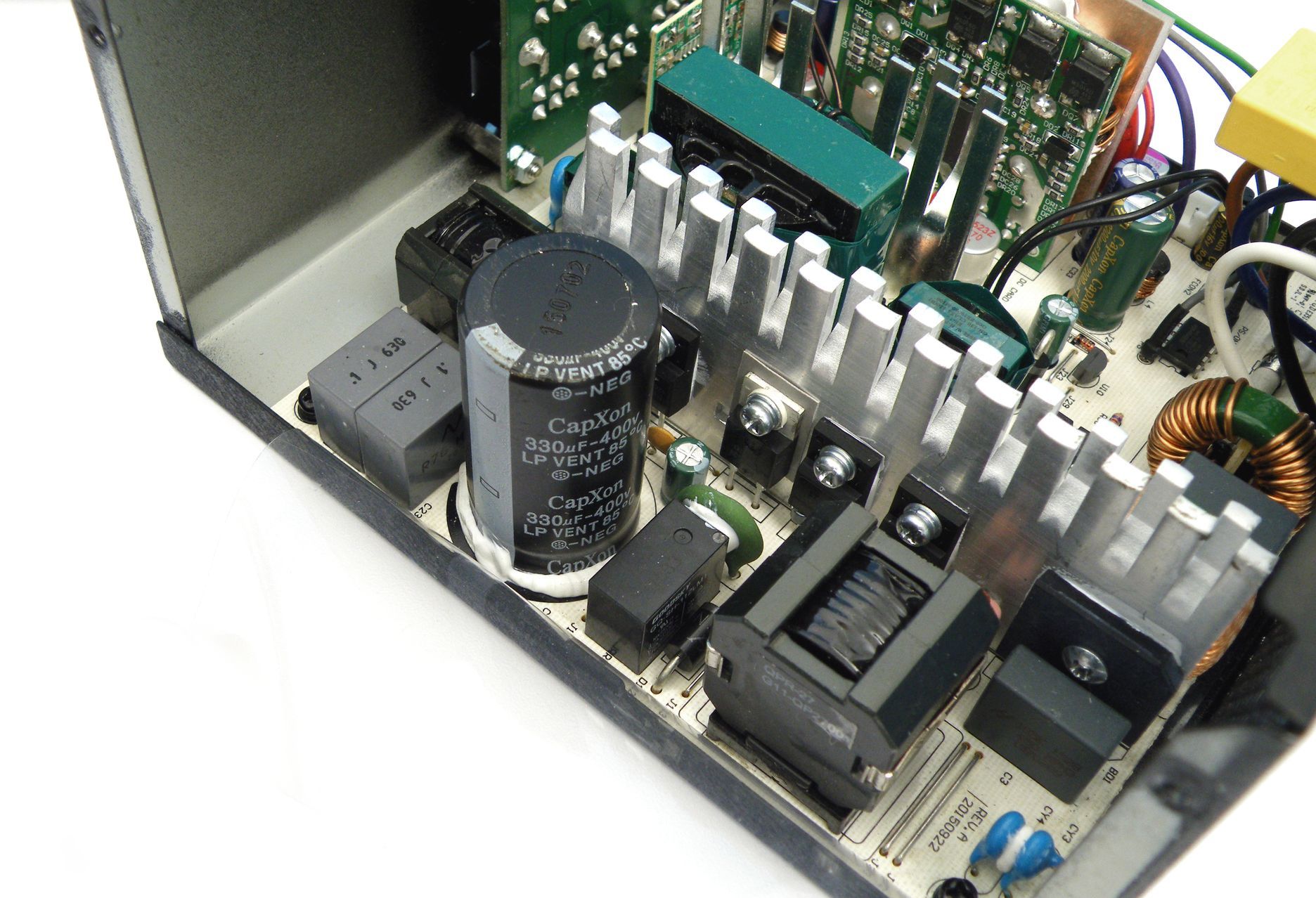

Za główny kondensator odpowiada firma CapXon – jest to model z serii LP, który charakteryzuje się napięciem 400 V, pojemnością 330 µF i jest certyfikowany do pracy w temperaturze do 85 stopni Celsjusza. Szkoda, bo spodziewaliśmy się elementu z wyższej półki.

Na aktywny układ PFC składa się dioda Rohm Semiconductor SCS206AG i dwa tranzystory GP28S50G. Za kontrolę odpowiada układ Champion CM6502S (umieszczono go na odwrocie głównego PCB).

Z kolei za przełączanie odpowiadają dwa tranzystory Champion CMS6024. Kontroler PWM to Champion CM6901 (umieszczono go na pionowej płytce drukowanej). Obok transformatorów umieszczono też scalak Power Intergrations TNY-177PN.

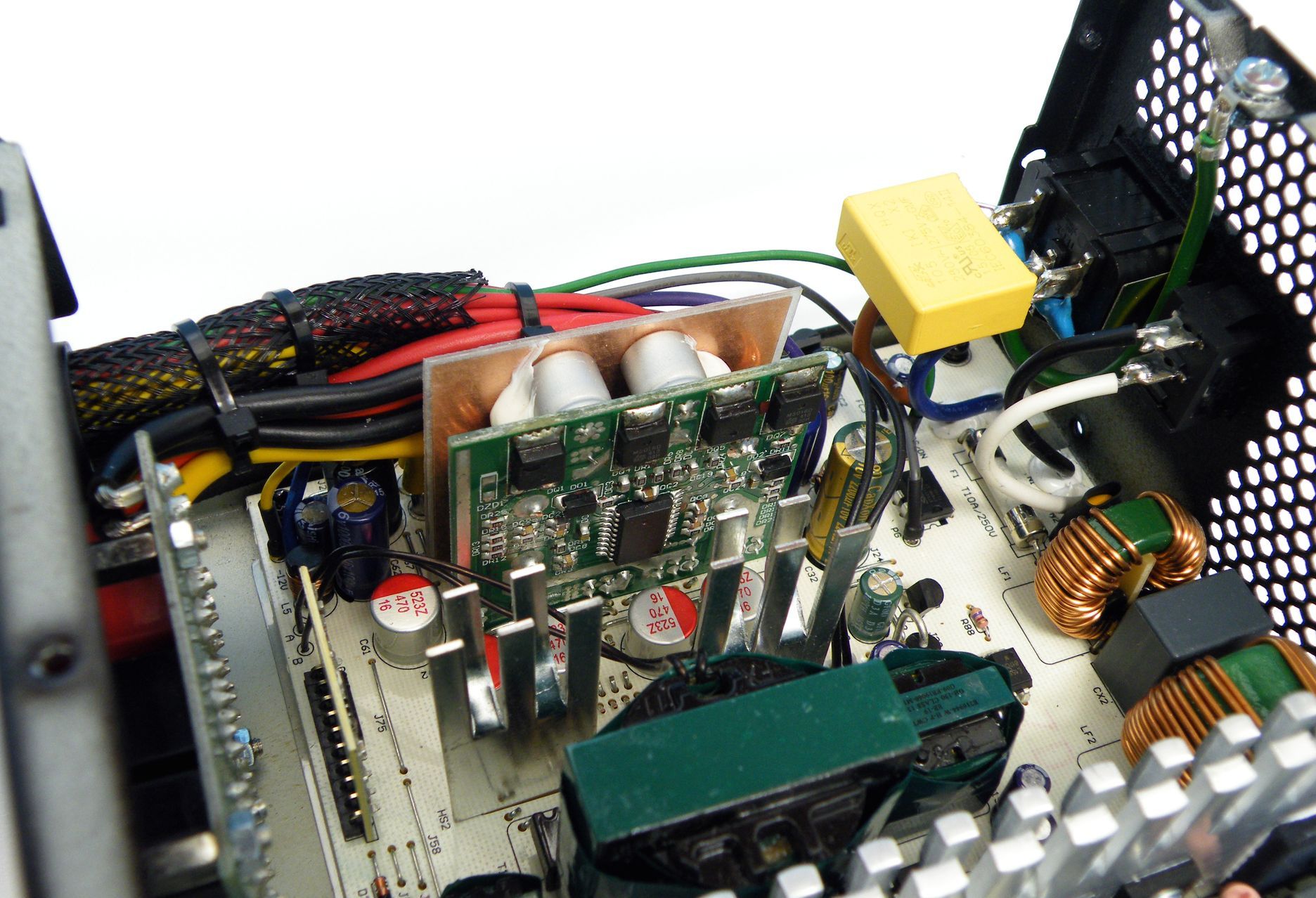

Zasilacz korzysta z projektu DC-DC, co powinno przełożyć się na lepszą regulację napięć wyjściowych. Tranzystory odpowiedzialne za linię 12 V (6x SG40N01D) przeniesiono na rewers głównego laminatu, zaś te z szyny 3,3 V i 5 V (2x M3006D i 2x M3016D) umieszczono na kolejnej pionowej płytce drukowanej – całością zarządza kontroler Anpec APW7159A.

Filtrowaniem napięć wyjściowych zajmują się kondensatory mniej renomowanych firm: CapXon i AiSHi (tym razem certyfikowane do pracy w temperaturze do 105 stopni Celsjusza).

Za zabezpieczenie odpowiada scalak Sitronix ST95313. Na koniec warto dodać, że panel z gniazdami do wpięcia modularnych wiązek podłączono grubszymi przewodami (12AWG).

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 zalicza się do jednych z najwydajniejszych procesorów Intel Skylake. Do chłodzenia wykorzystaliśmy referencyjny cooler."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="MSI Z170A Tomahawk to płyta główna pod LGA 1151, która została zaprojektowana głównie z myślą o graczach i entuzjastach. Podstawa naszej platformy testowej zasilaczy."]

[kontrolka produkt=asus-radeon-r9-290 typ=top10new tytul="ASUS Radeon R9 290 DirectCU II OC" opis="Karta graficzna ASUS Radeon R9 290 DirectCU II OC może nie zalicza się do najnowszych modeli, ale charakteryzuje się dużym poborem energii elektrycznej, więc świetnie nadaje się do obciążania zasilaczy."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="WD Caviar Blue 320 GB to dysk systemowy, który wykorzystujemy w naszej platformie testowej od dawna."]

[kontrolka produkt=chieftec-power-smart-gps-650c typ=top10new tytul="Chieftec Power Smart GPS-650C 650 W" opis="Testowany przez nas zasilacz - model ten odznacza się wysoką sprawnością energetyczną, a przy tym jest dostępny w konkurencyjnej cenie."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza konfiguracja sprzętowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Chieftec Power Smart GPS-650C cechuje się całkiem wysoką sprawnością energetyczną, a pobór energii elektrycznej jest zbliżony do innych modeli z certyfikatem 80 PLUS Gold. Jedynie przy najmniej wymagających scenariuszach odnotowaliśmy nietypowo wysokie odczyty.

Bardziej wymagające, syntetyczne testy potwierdziły wcześniejsze wnioski - zasilacz oferuje wysoką sprawność energetyczną, która jest zbliżona do pozostałych modeli ze złotym certyfikatem.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Topologia DC-DC przełożyła się na całkiem stabilne napięcia zasilające. Na pochwałę zasłusługuje też przyzwoita regulacja napięć.

Przetestowany przez nas zasilacz miał pretendować do wyższej półki, która powinna zainteresować najbardziej wymagających klientów. Jednostka rzeczywiście oferuje niezłe parametry, ale nie jest do propozycja idealna. Szkoda, bo do tej pory marka Chieftec wyróżniała się właśnie konkurencyjnością.

Jednostka oferuje obciążalność 650 W, więc sprawdzi się w wydajniejszych zestawach z pojedynczą kartą graficzną lub dwoma akceleratorami ze średniej półki. Montaż komponentów ułatwi długie, częściowo modularne okablowanie, aczkolwiek przydałoby się dodać jeszcze dwie wtyczki MOLEX – pozwoliłyby zachować kompatybilność ze starszym sprzętem.

Od strony technicznej jest dobrze. Zasilacz wykorzystuje całkiem udaną platformę, która zapewnia stabilne napięcia wyjściowe oraz bardzo wysoką sprawność energetyczną, a ponadto charakteryzuje się wysoką kulturą pracy. Szkoda tylko, że producent zdecydował się na wykorzystanie ciut gorszych komponentów względem zbliżonych modeli konkurencji.

Chieftec Power Smart GPS-650C 650 W ma u nas kosztować około 380 złotych, a więc teoretycznie nie tak dużo jak na oferowane parametry. Udzielana gwarancja trwa 3 lata, co stanowi mały progres w stosunku do innych model producenta (chociaż do konkurencji jeszcze trochę brakuje - ta potrafi dać 5, 7, a przy topowych jednostkach nawet 10 lat). Na tę chwilę propozycja Chiefteca jest niezła, ale byłaby lepsza, gdyby pomyślano o dłuższej gwarancji lub o nieco niższej cenie.

• bardzo wysoka sprawność energetyczna
• komplet zabezpieczeń
• stabilne napięcia wyjściowe
• cicha praca wentylatora

• nie zaszkodziłoby dodać dwóch dodatkowych wtyczek MOLEX
• jakość wykonania odbiega od konkurencyjnych modeli
