Chieftec Smart SFX-500GD-C – test zasilacza SFX-L

Najpopularniejsze zasilacze komputerowe to konstrukcje typu ATX, które sprawdzą się prawie we wszystkich zastosowaniach - począwszy od mniejszych zestawów do obsługi multimediów, a skończywszy na potężnych komputerach do grania. Nie jest to jednak jedyny standard zasilaczy, bo w sprzedaży dostępne są również małe typu SFX i SFX-L dla najmniejszych komputerów - mają one mniejsze wymiary, ale oferują też odpowiednio niższą moc.

Postanowiliśmy więc przetestować taką jednostkę - nasz wybór padł na model Chieftec Smart SFX-500GD-C o mocy 500 W, który zalicza się do powiększonych konstrukcji SFX-L. Ceny zasilacza rozpoczynają się mniej więcej od 370 złotych.

• moc znamionowa 500 W
• format SFX-L
• sprawność 80 PLUS Gold
• wentylator 120 mm
• całkowicie modularne okablowanie

Wprawdzie zasilacz nie należy do najtańszych, ale niewątpliwie mamy do czynienia z modelem z wyższej półki. Konstrukcja oferuje całkiem dużą moc (jak na zasilacz SFX), a ponadto charakteryzuje się bardzo wysoką sprawnością. Całość uzupełnia całkowicie modularne okablowanie.

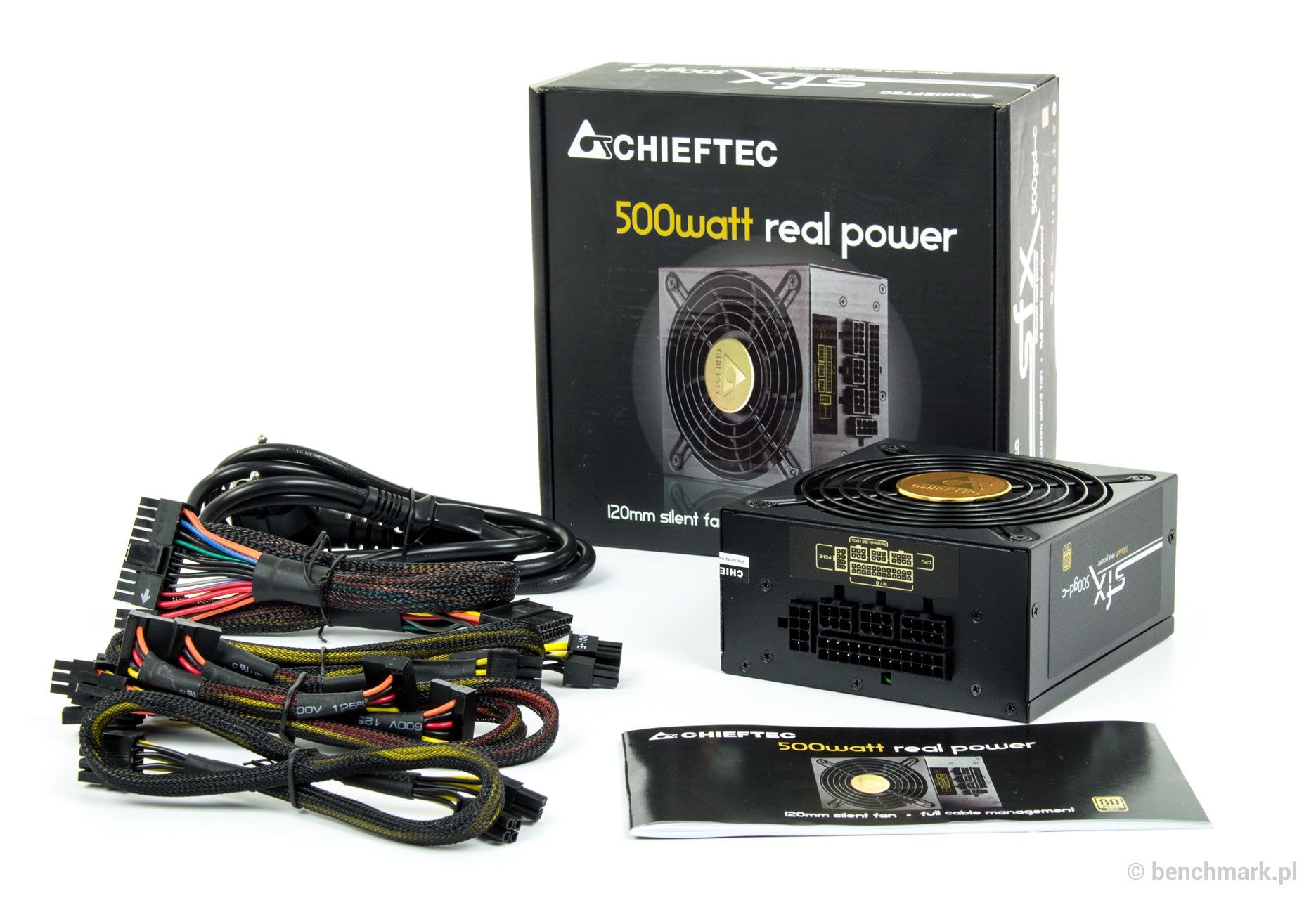

Zasilacz został zapakowany w niewielkie pudełko, na którym znalazło się zdjęcie produktu i najważniejsze cechy. W zestawie znajdziemy wszystko co niezbędne: modularne wiązki, przewód zasilający, śrubki montażowe oraz instrukcję obsługi (z błędami w tłumaczeniu).

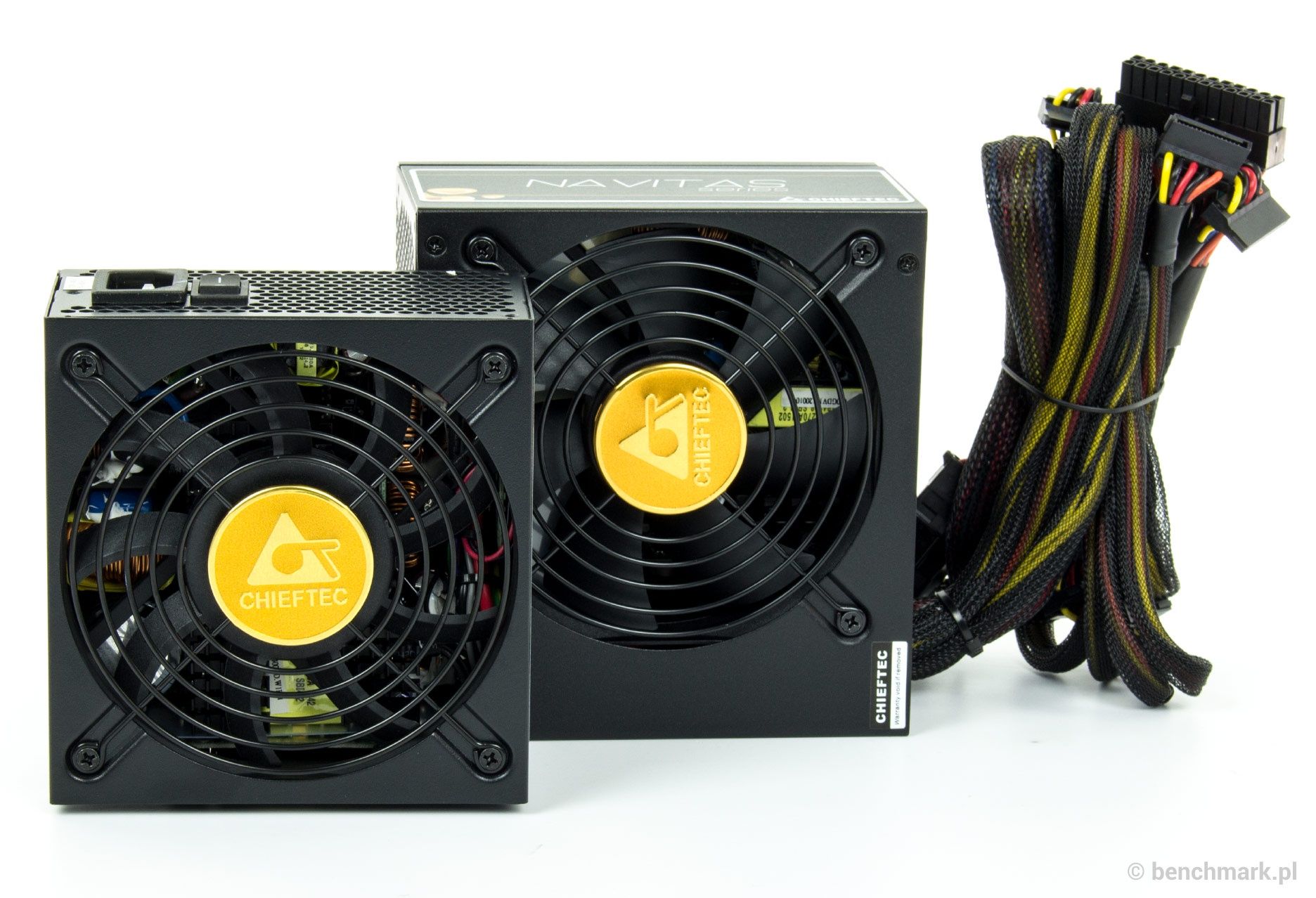

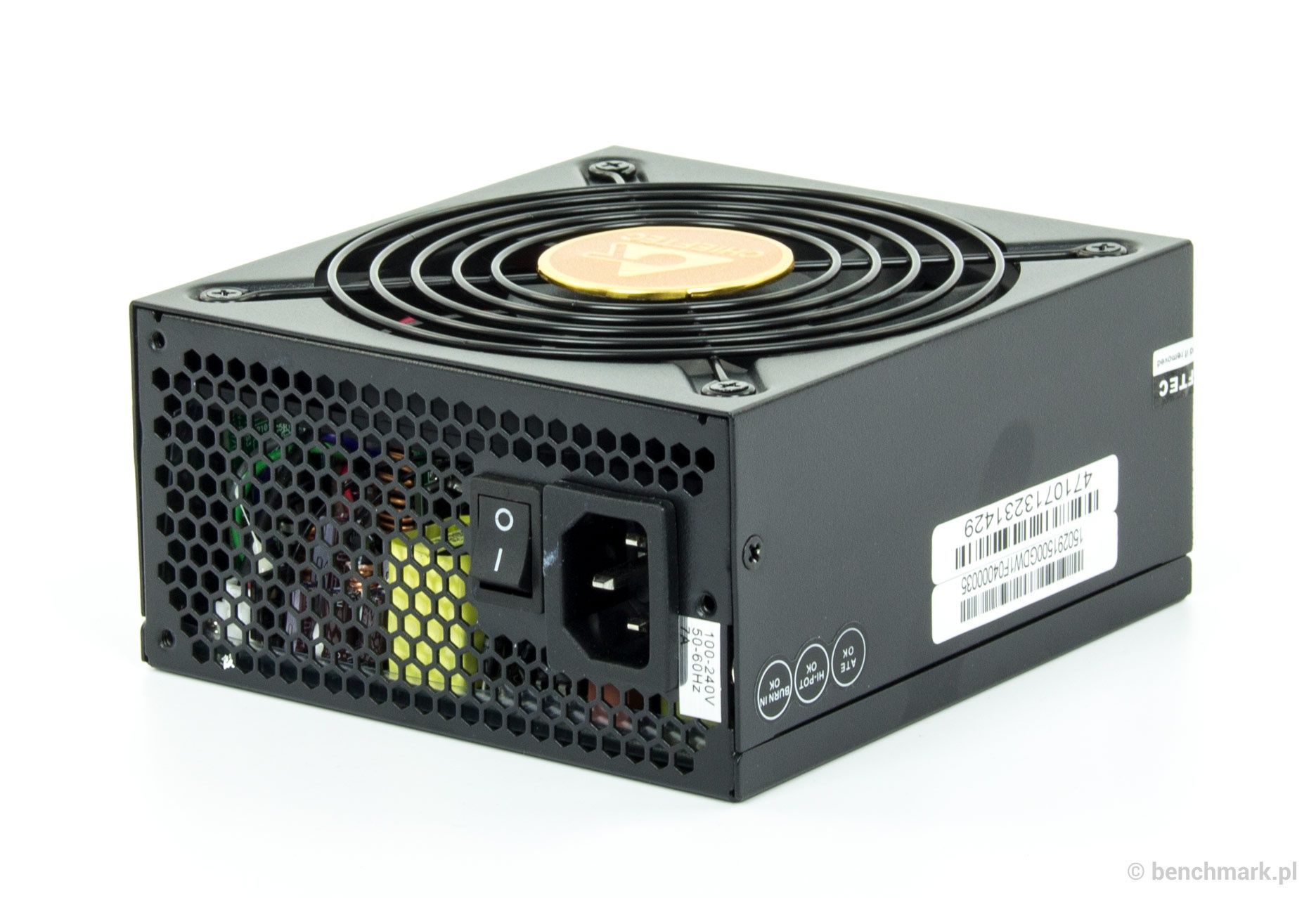

Zasilacz jest zauważalnie mniejszy od konstrukcji typu ATX. Warto jednak pamiętać, że mamy do czynienia z trochę dłuższą konstrukcją względem standardowych modeli SFX, przez co może się on nie zmieścić do wszystkich obudów tego typu.

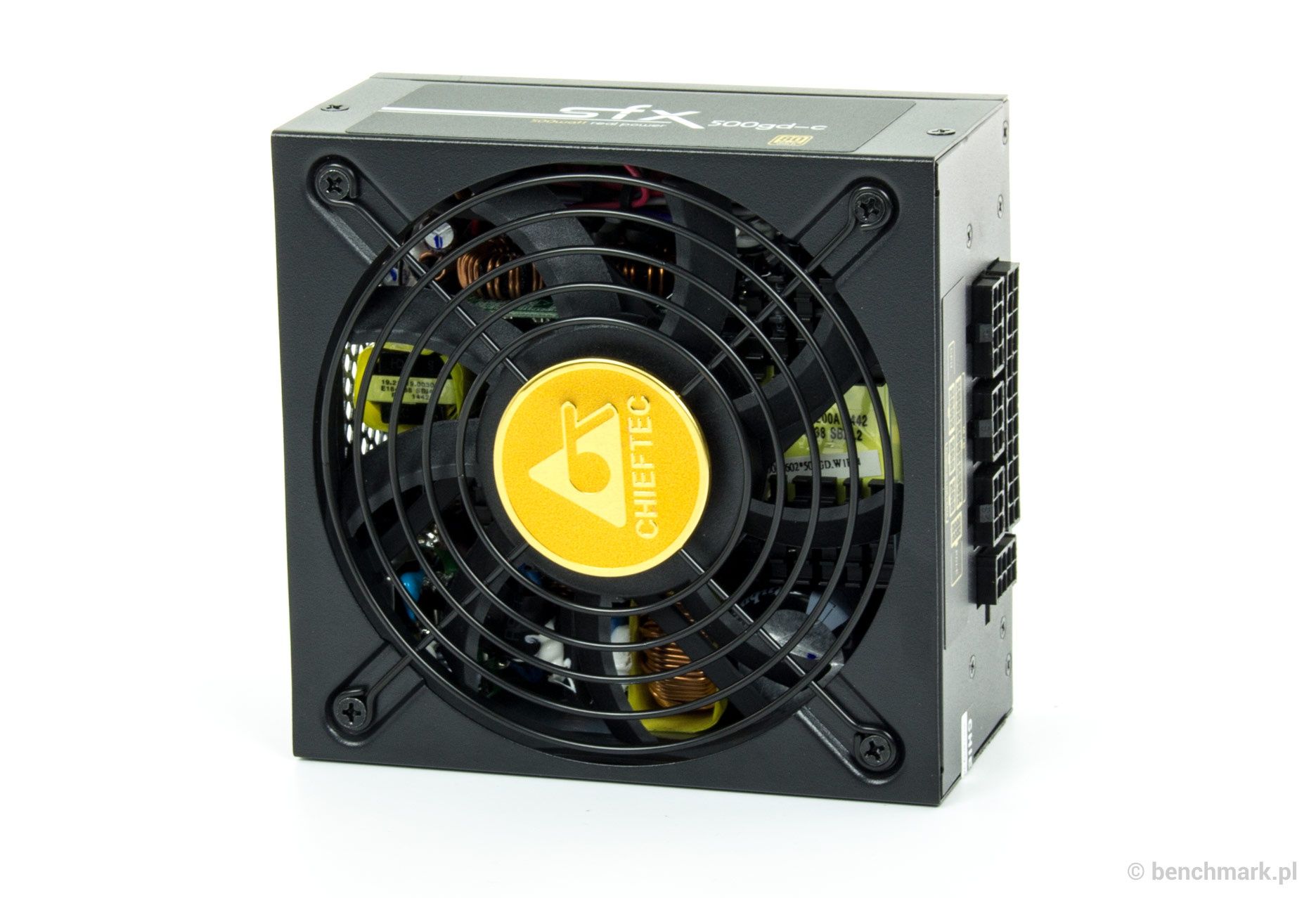

Na górnej ściance znalazł się 120-milimetrowy wentylator osłonięty drucianym grillem z logo producenta. Nawet przy mocnym obciążeniu oferuje on wysoką kulturę pracy, aczkolwiek w pionowej pozycji słychać lekkie terkotanie (zaznaczamy, że mogła to być usterka naszego testowego sampla). Bliżej przyjrzymy mu się w dalszej części artykułu.

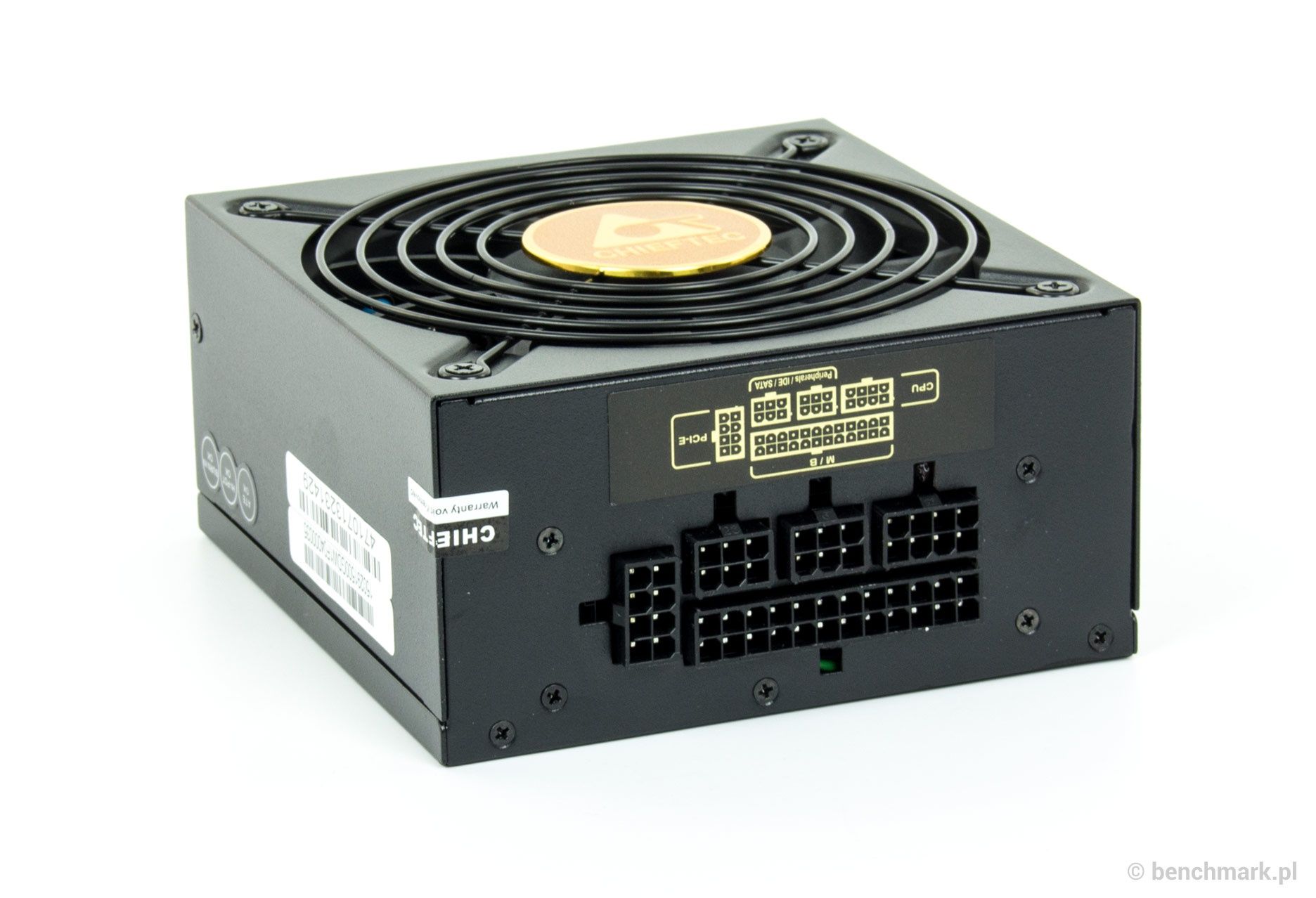

Jak już wspominaliśmy, Smart SFX-500GD-C wyróżnia się całkowicie modularnym okablowaniem - rozwiązanie to na pewno ułatwi montaż zasilacza w mniejszych obudowach. Do dyspozycji oddano następujące wtyczki:

• ATX12V 20+4 pin - długość: 45 cm
• EPS12V 4+4 pin - długość: 45 cm
• 2x PCI-E 6+2 pin - długość: 45 + 15 cm
• 2x SATA + MOLEX - długość: 30 + 10 + 10 cm
• 2x SATA + MOLEX - długość: 30 + 10 + 10 cm

Wszystkie wiązki wykonano z przewodów o przekroju 18AWG, które zabezpieczono nylonowym oplotem. Wprawdzie nie są one specjalnie długie, ale w mniejszych obudowach jest bardzo ograniczone miejsce i takie kable się tam sprawdzą.

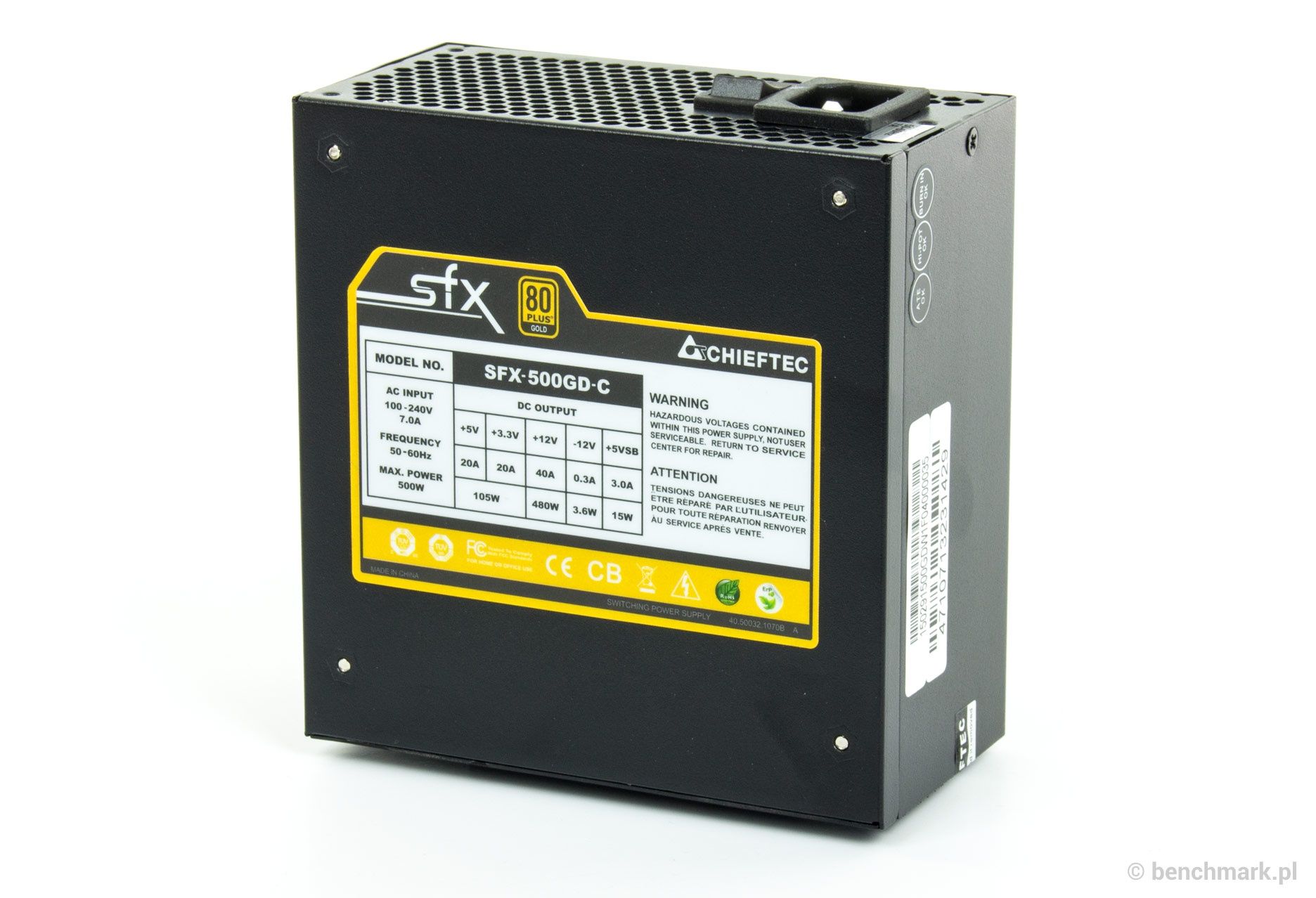

Chieftec Smart SFX-500GD-C może dostarczyć do komputera 500 W mocy, z czego na główną linie 12 V przypada aż 480 W (40 A). W przypadku linii 3,3 V i 5 V jest to łącznie 110 W (po 20 A), natomiast dla mniej ważnych linii -12 V i 5 Vsb już odpowiednio 3,6 W (0,3 A) i 15 W (3 A).

Sprawność jednostki potwierdzono oficjalnym certyfikatem 80 PLUS Gold, a poszczególne poziomy efektywności wynoszą (przy zasilaniu napięciem 115 V):

Widać zatem, że zasilacz bez problemu zasłużył sobie na złoty certyfikat. Do platynowej normy mu jeszcze trochę brakuje.

Nie zapomniano też o zabezpieczeniach, a w tym przypadku mamy ich aż sześć:

• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd na liniach przekroczy limit określony przez normy ATX
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX

Oprócz tego jest on zgodny z dyrektywami RoHS i ErP 2013, a także certyfikatami bezpieczeństwa CE, CB, FC i TÜV.

Na kolejnych stronach zajrzymy do środka zasilacza, a także sprawdzimy jego efektywność energetyczną i stabilność napięć na poszczególnych liniach.

W tej części artykułu zaglądamy do wnętrza zasilacza i opisujemy zastosowane elementy elektroniczne. Warto jednak pamiętać, że otworzenie obudowy zasilacza często wiąże się z naruszeniem plomby i utratą gwarancji – nie polecamy zatem tego rozwiązania. Osoby nieznające się na elektronice śmiało mogą ominąć ten rozdział.

Chieftec SFX-500GD-C bazuje na konstrukcji zaprojektowanej przez firmę Sirfa Electronics (odpowiedzialną też za markę High Power), z której korzystają również inni producenci. Do naszej redakcji trafiła druga rewizja zasilacza.

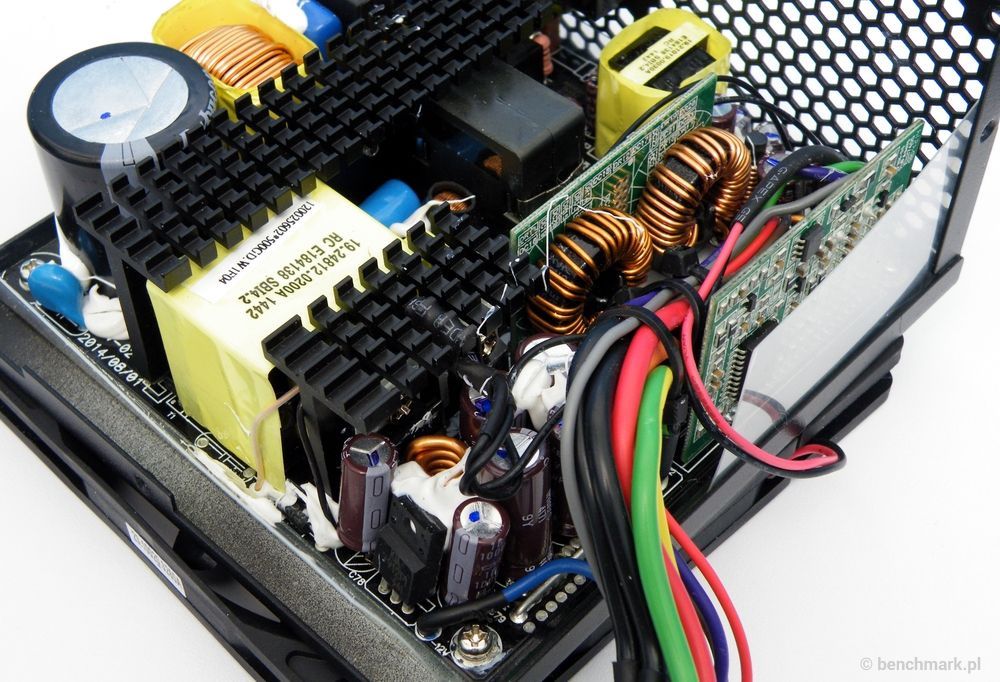

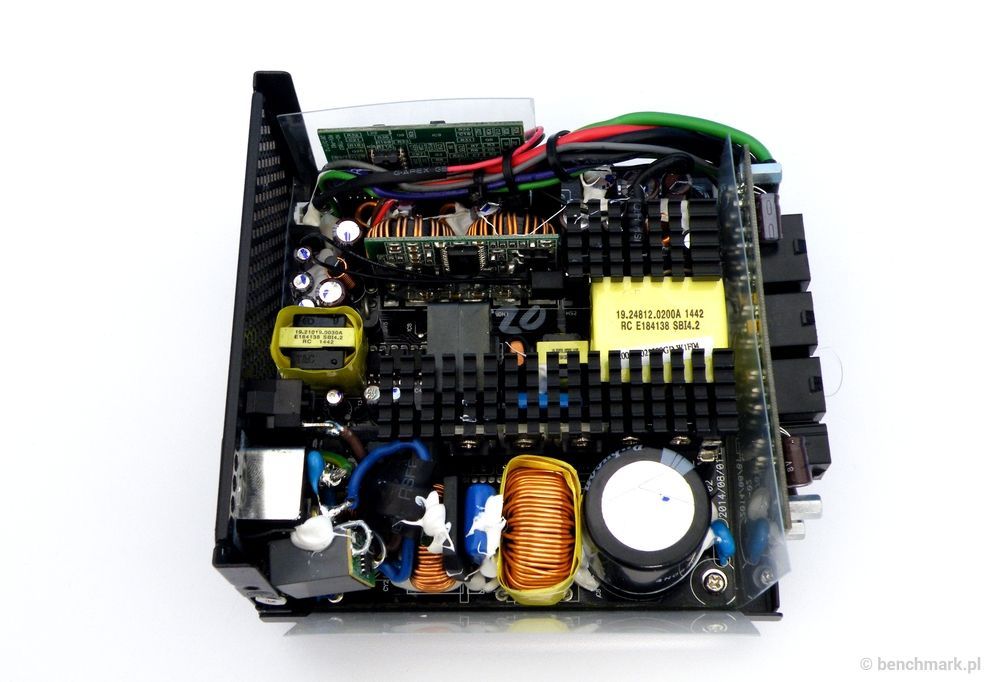

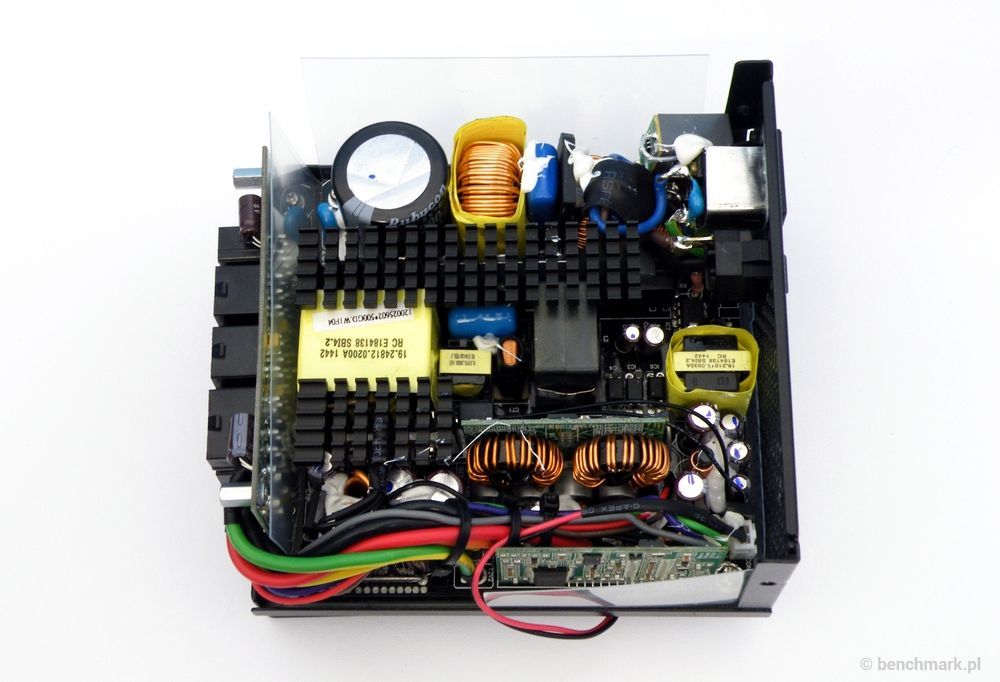

Wprawdzie mamy do czynienia z powiększoną konstrukcją typu SFX-L, ale i tak komponenty elektroniczne zostały gęsto upakowane. Część elementów dodatkowo usztywniono klejem.

Główny kondensator wyprodukowała firma Rubycon - jest to model certyfikowany do pracy w temperaturze do 85 stopni Celsjusza. Po stronie wtórnej zastosowano lepszej jakości kondensatory Nippon Chemi-Con, które wytrzymują już temperaturę 105 stopni Celsjusza.

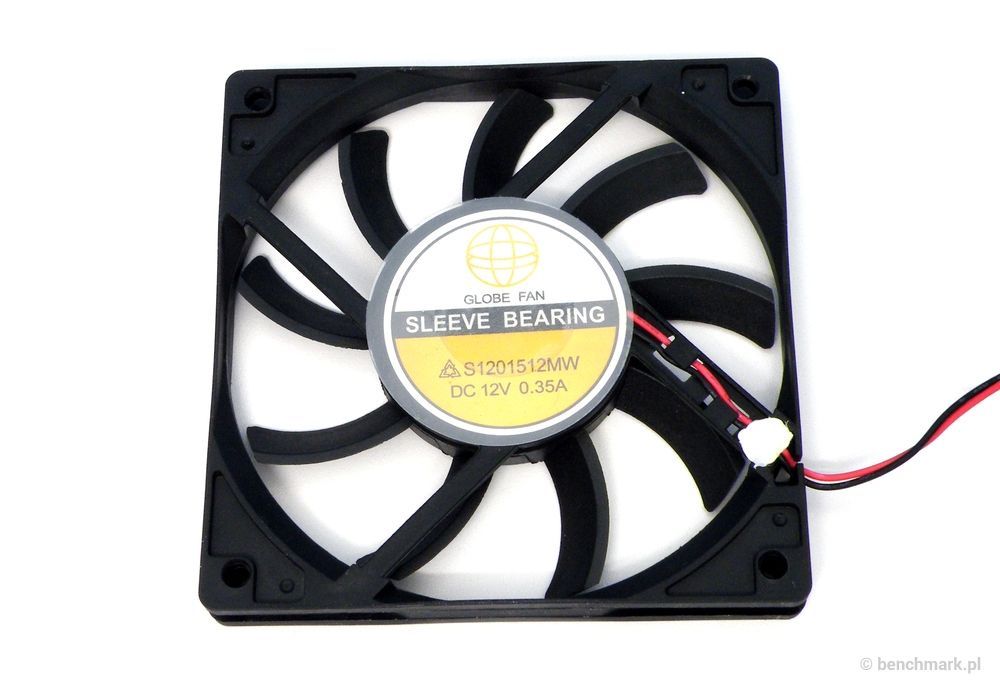

Do chłodzenia komponentów wykorzystano 120-milimetrowy, cieńszy (15 mm) wentylator Globe Fan S1201512MW z łożyskiem ślizgowym - maksymalna prędkość obrotowa wynosi tutaj 1800 RPM i jest ona regulowana w zależności od temperatury komponentów (czujnik przymocowano do radiatora po stronie wtórnej).

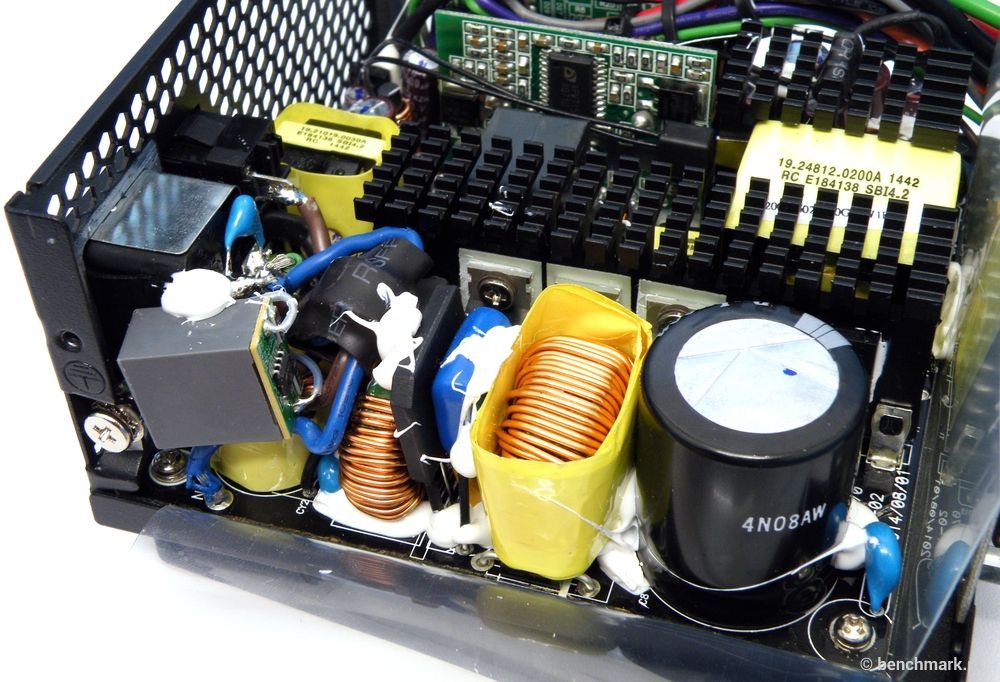

Na początku zastosowano dwa filtry EMI, które mają za zadanie odfiltrować zakłócenia z sieci - pierwszy zainstalowano z tyłu gniazda sieciowego, natomiast drugi przeniesiono na płytkę drukowaną.

Dalej umieszczono mostek prostowniczy bez dodatkowego chłodzenia (prawdopodobnie jest to GBU 1006) - jego zadaniem jest wyprostowanie napięcia wejściowego. Zaraz później umieszczono warystor chroniący jednostkę przed przepięciami.

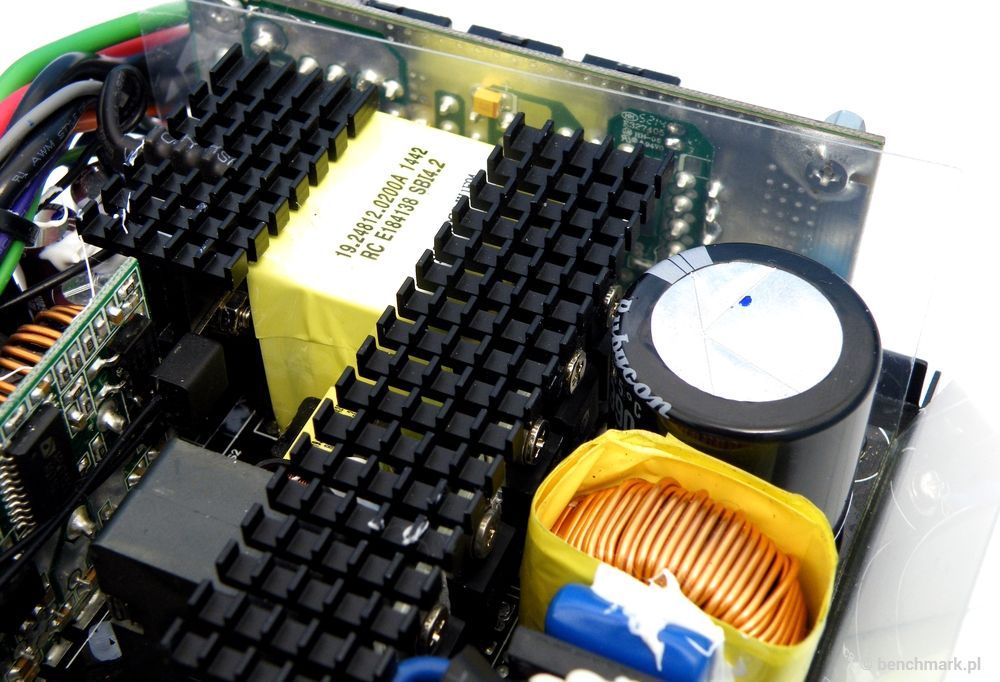

Główny kondensator wyprodukowała firma Rubycon - jest to model z serii CE o napięciu 400 V, pojemności  390 µF i wytrzymałości do 85 stopni Celsjusza. Element ten ma za zadanie wygładzanie tętnień.

Z kolei za aktywny układ PFC odpowiadają dwa tranzystory Sigmachip SGT190N60SJ i jedna dioda CREE C3D08060G - wszystkie elementy przymocowano do sporego radiatora. Za sterowanie odpowiada scalak Infineon ICE3PCS01 (umieszczono go na rewersie głównej płytki drukowanej.

Po stronie pierwotnej znajduje się jeszcze rezonansowy konwerter LLC bazujący na technologii półmostu (Half Bridge) – odpowiada za niego dwa tranzystory Infineon IPP50R190CE oraz sterownik Infineon IPP50R190CE (umieszczony na pionowej płytce drukowanej w strefie wtórnej).

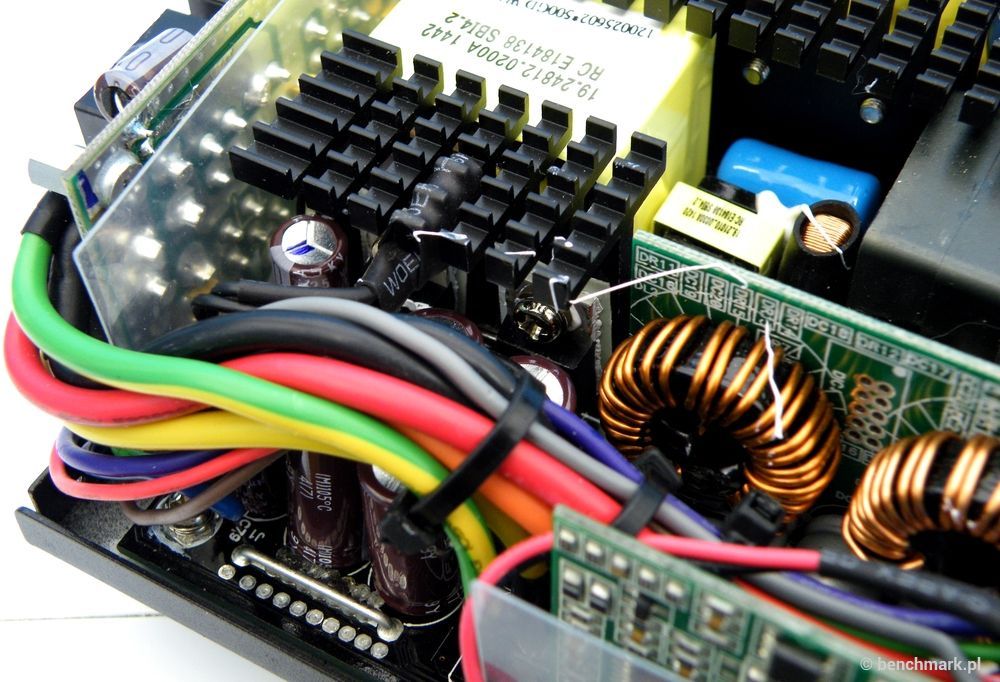

Po stronie wtórnej zastosowano prostownik synchroniczny z dwoma tranzystorami Infineon IPP015N04N.

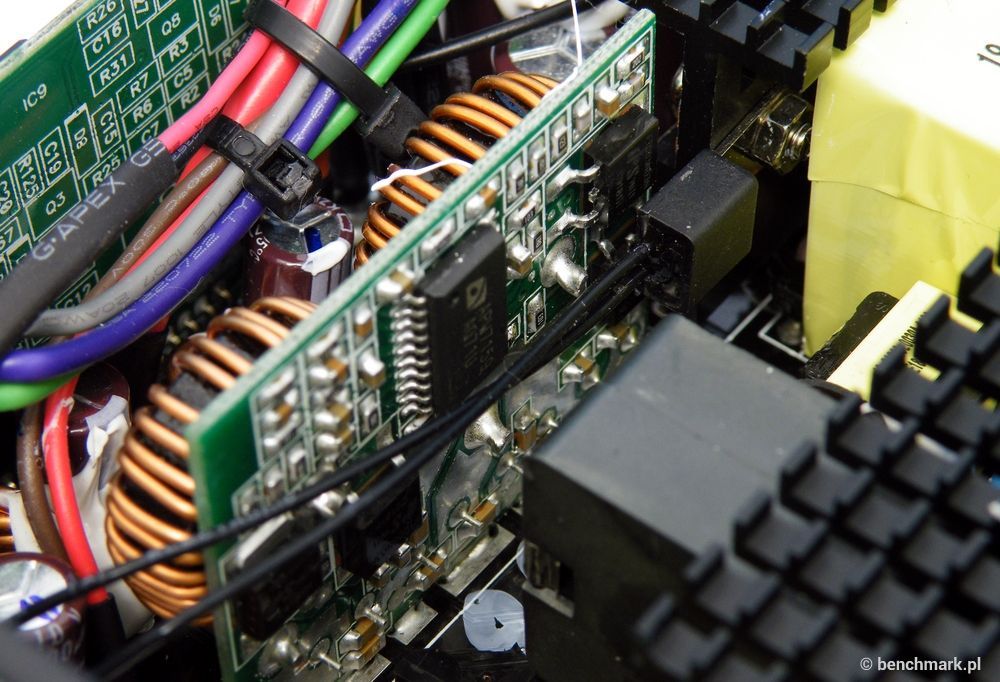

Na kolejnej płytce drukowanej znalazła się przetwornica DC-DC - wykorzystuje ona trzy tranzystory IPS FTD03N03N i sterownik Anpec APW7159 (odpowiada on również za zabezpieczenia OCP, OTP, OVP i UVP).

Na rewersie tej samej płytki znalazł się kontroler Silicon Touch Technology PS223, który również odpowiada za zabezpieczenia OCP, OTP, OVP i UVP.

Jeżeli dobrze przyjrzymy się płytce drukowanej, to zauważymy, że tak naprawdę otrzymujemy dwie linie 12 V - tyle tylko, że producent je zmostkował.

Po stronie wtórnej zastosowano wysokiej jakości, elektrolityczne kondensatory marki Nippon Chemi-Con (są to modele z serii KZE, KZH i KY certyfikowane do pracy w 105 stopniach Celsjusza).

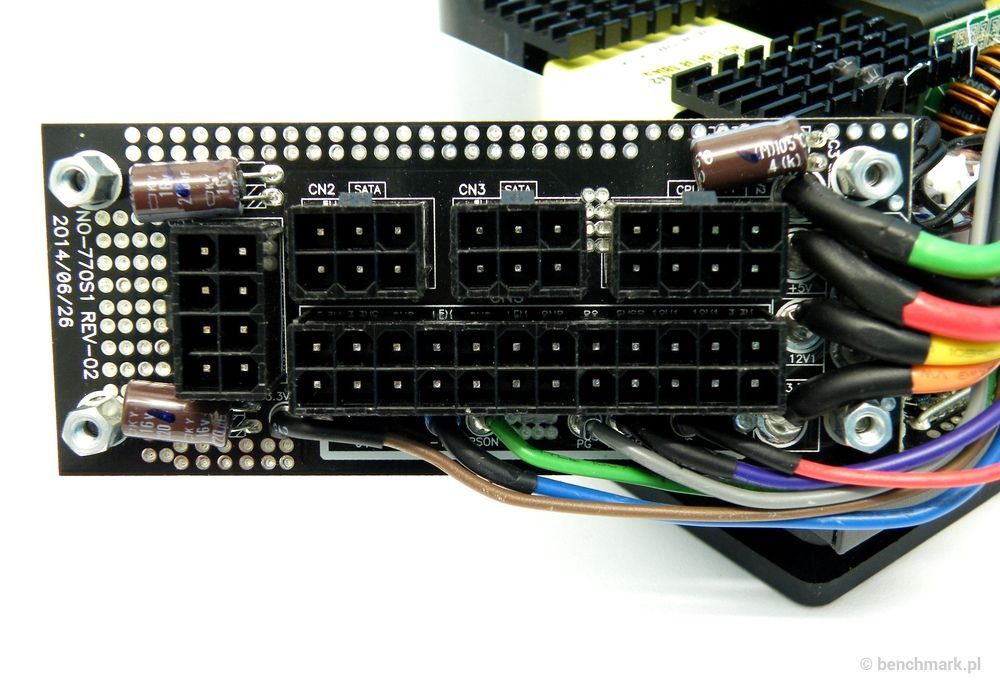

Panel do wpięcia modularnego okablowania również wyposażono w kondensatory Nippon Chemi-Con (KY).

• Windows 8.1 64-bit
• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Niedawno wprowadziliśmy nową platformę testową, a więc baza wyników jest jeszcze dosyć uboga. Z biegiem czasu będzie się jednak powiększać o kolejne testowane zasilacze.

Chieftec Smart SFX-500GD-C charakteryzuje się bardzo wysoką sprawnością energetyczną, co bezpośrednio przkłada się na niższy pobór energii elektrycznej - w przypadku mniejszego obciążenia plasuje się on w czołówce naszego zestawienia, natomiast po uruchomieniu gry wypada trochę gorzej od modelu be quiet! Pure Power 9 CM 700W (z certyfikatem 80 PLUS Silver).

Podobnie wygląda sytuacja przy maksymalnym obciążeniu procesora lub karty graficznej, natomiast w teście łącznego obciążenia zasilacz uplasował się już na trzecim miejscu, tracąc kilka watów do mocniejszych jednostek.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Wprawdzie odczyty mieszczą się w normie ATX, ale jednak spodziewaliśmy się stabilniejszych wartości - szczególnie w przypadku linii 12 V.

Choć zasilacze SFX i SFX-L wydają się całkiem ciekawą alternatywą dla mniejszych komputerów, to zainteresowanie nimi jednak jest bardzo małe i producenci raczej niechętnie przygotowują takie konstrukcje. Przetestowany model to z pewnością jedna z ciekawszych tego typu konstrukcji na rynku, która wyróżnia się bardzo dobrymi możliwościami i niewygórowaną ceną.

Chieftec Smart SFX-500GD-C świetnie sprawdzi się przy budowie miniaturowego komputera do grania. Warto jednak mieć na uwadze, że może się on nie zmieścić do wszystkich obudów pod zasilacze SFX (bez L). Producent zastosował dobrej jakości komponenty, dzięki czemu możemy liczyć na bardzo wysoką sprawność energetyczną, niższy pobór energii elektrycznej i cichszą pracę (zastosowany wentylator jest praktycznie bezgłośny). Dodatkowym atutem jest całkowicie modularne okablowanie, które z pewnością ułatwi składanie zestawu w mniejszej obudowie.

Zasilacz kosztuje około 370 złotych, a więc porównywalnie z typowymi jednostkami ATX o takich możliwościach. Szkoda tylko, że udzielana gwarancja trwa tylko 2 lata – przydałoby się, aby Chieftec w końcu zaczął konkurować również pod tym względem.

• wysoka sprawność energetyczna (80 PLUS Gold)
• całkowicie modularne okablowanie
• dobrej jakości komponenty
• bardzo cichy wentylator

• tylko 2 lata gwarancji
