Chieftec Uni BU-12B - test mini obudowy do domu i biura

Miniaturowe obudowy, może nie cieszą się zbyt dużym zainteresowaniem, ale mogą stanowić dobrą podstawę domowego lub biurowego komputera do mniej wymagających zastosowań. Ostatnio tego typu konstrukcja pojawiła się w ofercie firmy Chieftec – mowa o modelu Uni BU-12B, który otrzymaliśmy do testów.

• Stonowane wzornictwo
• Niewielkie rozmiary (ITX)
• W zestawie zasilacz 250 W
• Atrakcyjna cena

Uni BU-12B to typowa obudowa biurowa formatu ITX. Konstrukcja została utrzymana w klasycznej stylistyce i oferuje podstawową funkcjonalność. Uwagę zwraca jednak atrakcyjna cena, bo wraz z zasilaczem 250 W można ją kupić za około 250 zł. Czy jest warta zakupu?

Na kolejnych stronach przyjrzymy się obudowie dokładniej. Sprawdzimy też jak wypada pod kątem montażu komponentów i wentylacji podzespołów.

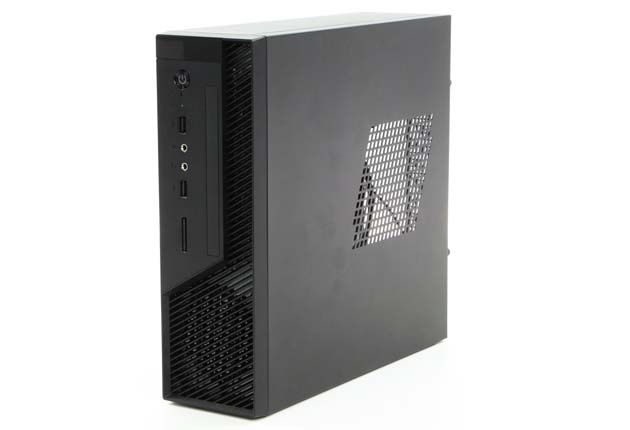

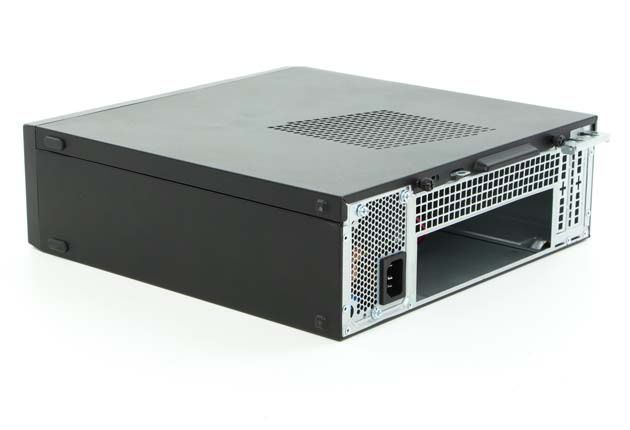

Uni BU-12B to obudowa typu ITX, której rozmiary są dużo mniejsze od standardowych modeli Midi czy nawet Mini Tower. Wprawdzie konstrukcja została tak zaprojektowana, aby komputer ustawić w pozycji stojącej na dodatkowych nóżkach (tylko dwie z nich są gumowe), ale na upartego można ją również położyć (tyle, że już bez żadnych elementów stabilizujących PC-ta).

Jak już wspomnieliśmy we wstępie, model BU-12B został utrzymany w klasycznej stylistyce – idealnie, by wkomponować się we wnętrze eleganckiego biura czy salonu. Front wykonano z matowego plastiku (sporą część stanowi grill dla przedniego wentylatora), natomiast boczne panele są blaszane.

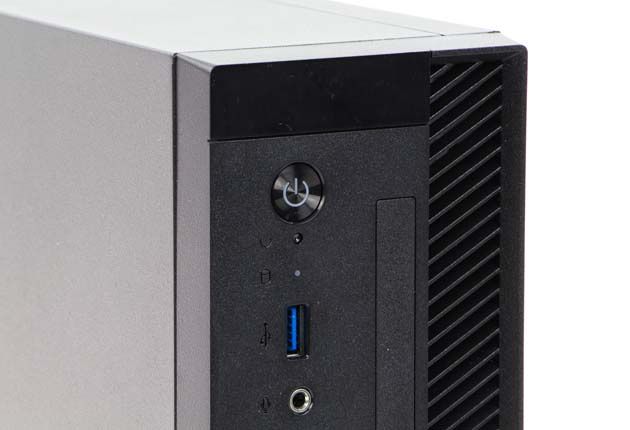

Na panelu I/O wyprowadzono: duży przycisk do włączania komputera (z niebieskim podświetleniem), miniaturowy do restartowania, wejście i wyjście audio oraz dwa porty USB 3.0. Jest też miejsce na czytnik kart pamięci, ale producent go tam nie zainstalował (a szkoda).

W górnej pokrywie znalazł się też spory otwór, który ma wspomagać wentylację zainstalowanych w środku podzespołów.

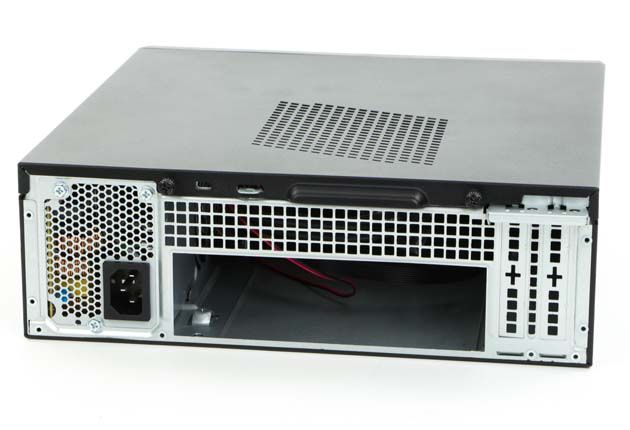

Z tyłu znajdziemy otwór na tylny panel płyty głównej, dwie zaślepki dla niskoprofilowych kart rozszerzeń oraz główne złącze zasilające.

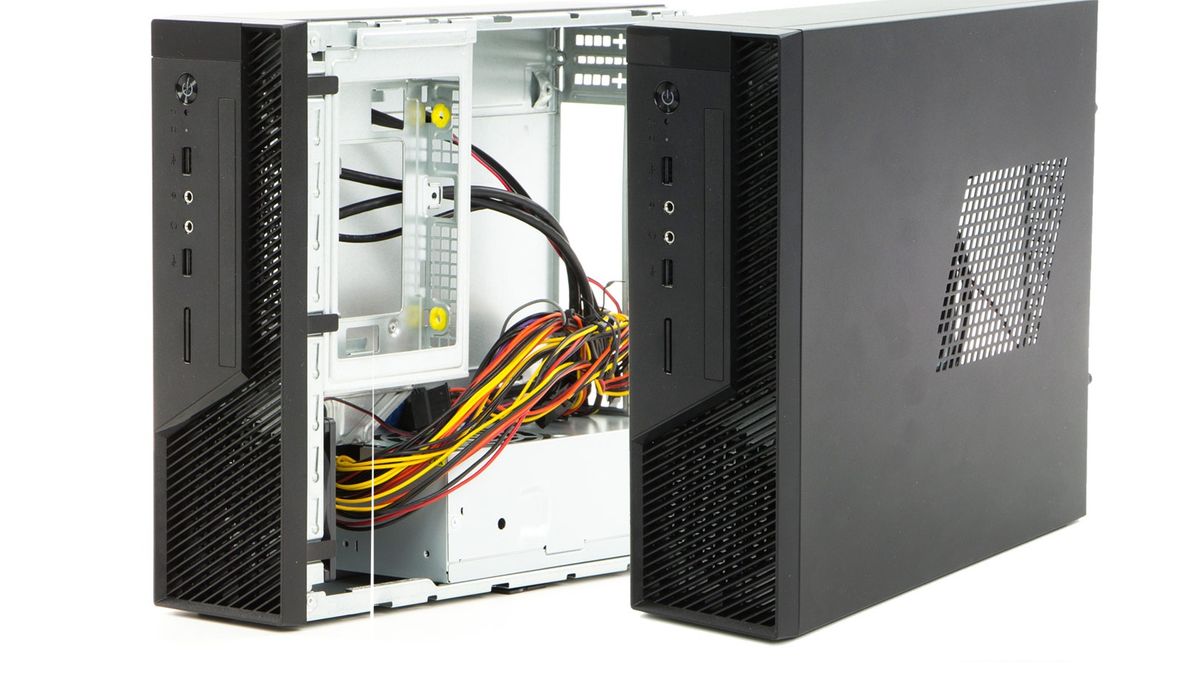

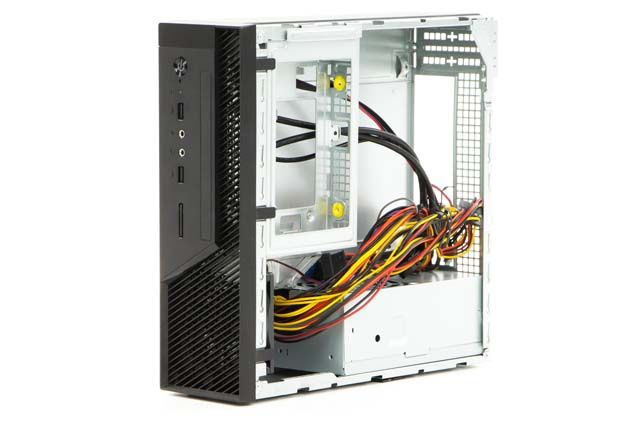

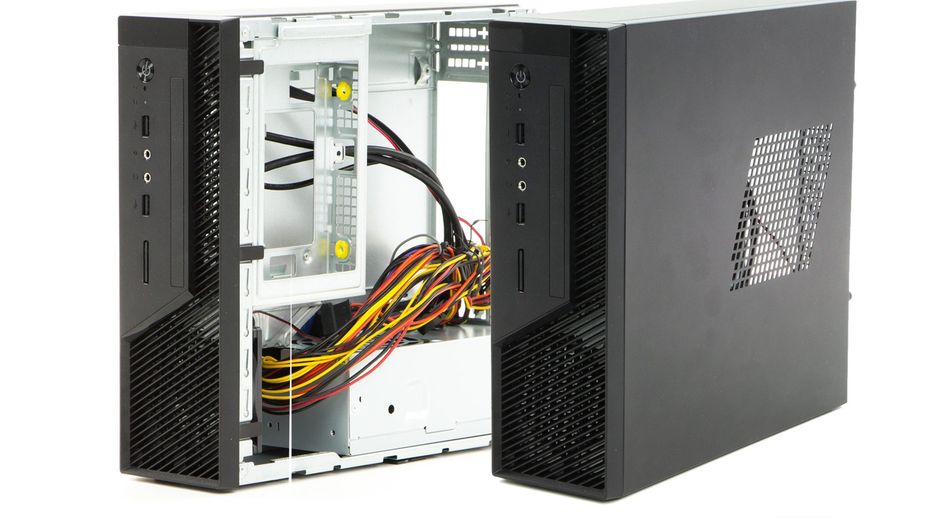

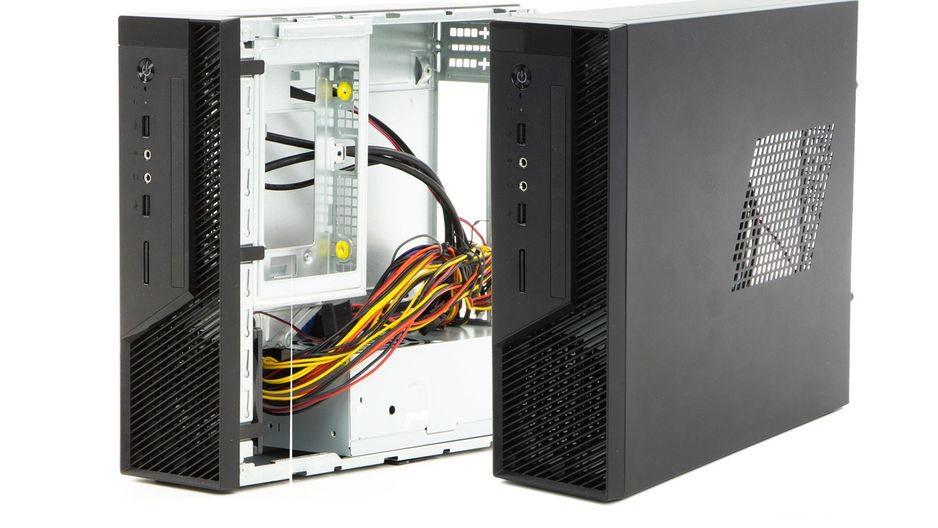

Co prawda model Uni BU-12B należy do konstrukcji formatu ITX, ale wnętrze obudowy jest stosunkowo przestronne. Warto jednak zauważyć, że krawędzie tylnego panelu są ostre (warto o tym pamiętać przy montażu podzespołów).

W środku zmieści się płyta główna formatu mini-ITX i dwuslotowa niskoprofilowa karta rozszerzeń (np. karta graficzna pokroju GeForce GTX 1050 lub Radeon RX 560).

Oprócz tego przewidziano po jednym miejscu na dysk 2,5 i 3,5 cala (to drugie amortyzowane) oraz napęd optyczny 5,25 cala typu slim. Wszystkie trzy zatoki umieszczono w demontowalnym koszyku.

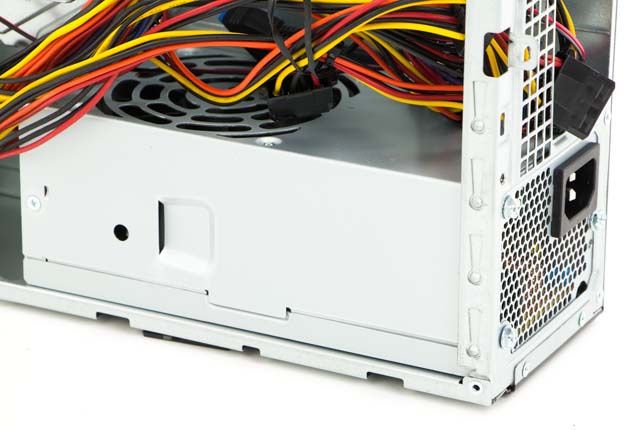

Obudowa została przystosowana do montażu zasilacza TFX – już w standardzie zainstalowano tutaj model Chieftec GPF-250P o mocy 250 W. Więcej o samym zasilaczu możecie przeczytać na kolejnym stronie.

Pozostało jeszcze omówić kwestię chłodzenia. W obudowie zmieszczą się coolery o wysokości do 65 mm, co ogranicza nas praktycznie do niskoprofilowych konstrukcji.

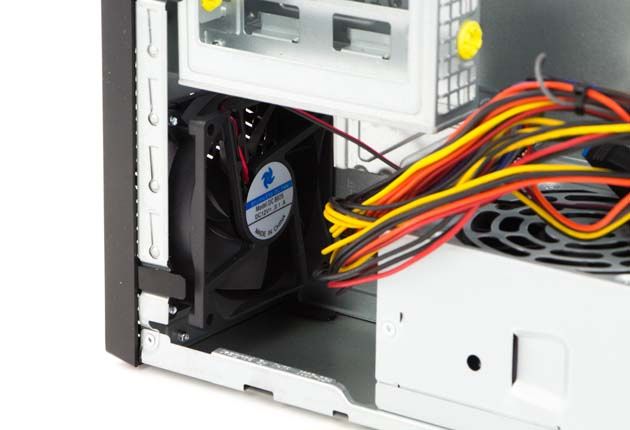

Oprócz tego z przodu zainstalowano 80-milimetrowy wentylator, który ma za zadanie wtłaczać chłodne powietrze do wnętrza obudowy (do jego podłączenia wykorzystano 3-pinowe złącze). Dodanie wentylatora jest krokiem w dobrą stronę w rozwoju miniaturowych obudów. Szkoda tylko, że producent nie zabezpieczył go filtrem przeciwkurzowym.

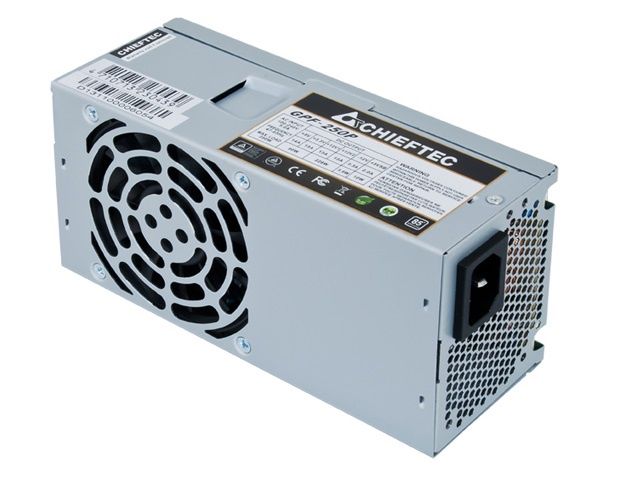

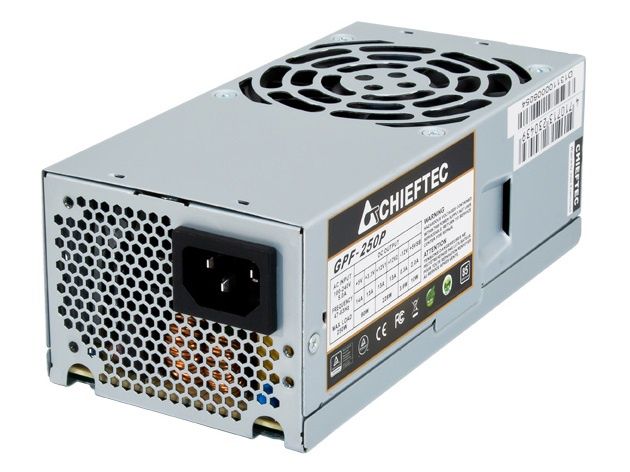

Obudowa sprzedawana jest w zestawie z zasilaczem Chieftec GPF-250P (250 W) lub GPF-350P (350 W). Jako, że jednostkę można również zakupić oddzielnie, postanowiliśmy jej się przyjrzeć trochę bliżej.

GPF-250P. zalicza się do konstrukcji typu TFX – całkowita moc znamionowa to 250 W, z czego 228 W przypada na dwie linie 12 V. Sprawność energetyczna ma przekraczać 85%, ale nie potwierdzono jej certyfikatem z serii 80 PLUS.

Do dyspozycji oddano podstawowy zestaw wtyczek, który pozwoli na podpięcie raczej słabszej konfiguracji:

• ATX12V 20+4-pin - długość: 25 cm
• EPS12V 4-pin - długość: 30 cm
• 2x SATA – długość: 30 + 15 cm
• 2x MOLEX – długość: 30 + 15 cm

Do chłodzenia jednostki wykorzystano wentylator o średnicy 80 mm, a nad bezpieczeństwem  czuwa podstawowy zestaw zabezpieczeń:

• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed prądami udarowym (SIP) – zabezpieczenie to chroni przez zakłóceniami oraz obciążeniami indukcyjnymi z sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

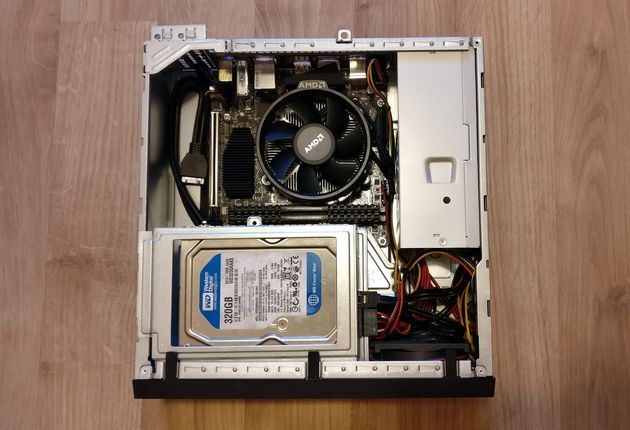

W obudowie zainstalowaliśmy konfigurację opartą opartą o procesor AMD Ryzen 3 2200G, płytę główną MSI B350I Pro AC formatu mini-ITX oraz dwa dyski – 3,5-calowego twardziela WD Blue i 2,5-calowy nośnik Plextor M7V. Do chłodzenia procesora wykorzystaliśmy standardowy cooler dodawany w zestawie z procesorem (Wraith Stealth),

Chieftec Uni BU-12B to miniaturowa obudowa, co ma bezpośredni wpływ na wygodę montażu podzespołów. Sporym ułatwieniem jest jednak możliwość wyjęcia klatki na dyski… a przynajmniej tak to wygląda na początku. Ze względu na nienajlepsze spasowanie elementów, mogą pojawić się problemy z jej powrotnym montażem.

Mogą również pojawić się problemy z aranżacją okablowania, szczególnie jeżeli mamy zamiar obsadzić obydwa miejsca na dyski. W obudowie nie ma zbyt wiele miejsca do ułożenia przewodów, więc warto to dobrze rozplanować – można tutaj wykorzystać przestrzeń pod klatką lub za wentylatorem (co może mieć wpływ na efektywność wentylacji).

Testy chłodzenia przeprowadziliśmy z użyciem fabrycznej konfiguracji wentylatorów - chłodne powietrze wtłaczał 80-mm wentylator na froncie, a procesor był chłodzony standardowym coolerem Wraith Stealth.

Fabryczna wentylacja poradziła sobie z naszą platformą testową, aczkolwiek temperatury procesora i płyty głównej (VRM) nie należały do najniższych.

Uni BU-12B to wprawdzie kolejna miniaturowa obudowa w ofercie producenta, ale wydaje się bardziej dopracowana od poprzednich konstrukcji. Czy możemy ją polecić? Tak, ale nadal przydałoby się poprawić kilka rzeczy.

Obudowa charakteryzuje się klasycznym wzornictwem, więc wkomponuje się praktycznie do każdego wnętrza. Dodatkowo przewidziano możliwość poziomego lub pionowego ustawienia, co może być zbawieniem na mniejszych stanowiskach pracy. Gorzej wygląda kwestia wykonania, bo miejscami pozostawiono ostre krawędzie, a spasowanie blach mogłoby być lepsze. Brakuje też filtra przeciwkurzowego dla wentylatora.

W środku zmieści się konfiguracja na bazie płyty głównej mini-ITX. Oprócz tego przewidziano miejsce na niskoprofilową kartę rozszerzeń, dyski 2,5 i 3,5 cala oraz napęd optyczny (typu slim). Mówimy więc raczej o podstawowej konfiguracji do domu lub biura. Sporym atutem jest dodawany zasilacz o mocy 250 W.

Niewielkie rozmiary obudowy nie ułatwiają montażu podzespołów (zwłaszcza jeżeli chodzi o aranżację okablowania, nad którym trzeba się trochę pomęczyć). Chieftec Uni BU-12B nie zapewnia też zbyt dobrej wentylacji, aczkolwiek w przypadku słabszych i chłodniejszych platform nie powinno to być dużą wadą.

Sporym atutem obudowy Uni BU-12B jest cena, bo razem z zasilaczem można ją kupić za około 250 złotych (przy czym sam zasilacz jest warty około 140 zł). Jest to zatem jedna z najtańszych tego typu konfiguracji na rynku. Jeżeli planujecie budowę miniaturowego komputerka do domu lub biura i szukacie ekonomicznego rozwiązania, na pewno warto rozważyć propozycję firmy Chieftec.

• stonowane wzornictwo
• możliwość pionowego i poziomego ustawienia
• miejsce na napęd optyczny (typu slim)
• w zestawie zasilacz 250 W
• atrakcyjna cena (biorąc pod uwagę dodawany zasilacz)

• miejscami słaba jakość wykonania
• mało miejsca do aranżacji okablowania
• brak filtra przeciwkurzowego
• słaba wydajność fabrycznej wentylacji
