D-Link DCS-5222L - z kamerą w chmurach

Profesjonalne systemy monitoringu to instalacje, których koszt montażu przekracza możliwości finansowe typowego Kowalskiego. Jeśli jednak chcemy stworzyć prosty, a jednocześnie konfigurowalny system monitorowania np. mieszkania czy biura, warto sięgnąć po nieco tańsze rozwiązania. Mogą to być niedrogie kamery IP lub kamery analogowe.

Ciekawym rozwiązaniem, które jest konfigurowalne jest kamera IP PTZ D-Link DCS-5222L. Cóż w niej takiego uniwersalnego? Prócz ruchomej głowicy kamera może być zainstalowana niemal w dowolnym środowisku sieciowym i w zależności od ustawień, zapisywać dane w różnych lokalizacjach.

Zanim jednak przejdziemy do prezentacji rozwiązania D-Link przyjrzyjmy się bliżej najpopularniejszym sposobom gromadzenia nagrań i monitoringu wizyjnego IP:

• Podłączenie kamer IP do rejestratora sieciowego NVR.
  Najczęściej stosowane rozwiązanie. Rejestrator NVR to zazwyczaj nieduże urządzenie z zamontowanymi dyskami twardymi i systemem kontroli kamer i nagrywania

• Podłączenie kamer IP do komputera PC pełniącego rolę rejestratora NVR. Mechanizm nie różni się niczym od typowego rejestratora NVR,

• Podłączenie kamer IP do serwera NAS z funkcją surveillance.
  Mechanizm podłączenia wygląda podobnie jak powyżej. To serwer NAS – a właściwie pakiet aplikacji, pełni rolę nadrzędną i za jego pomocą konfigurujemy kamery i definiujemy monitoring,

• Zgrywanie nagrań na zasób udostępniony w sieci LAN i niezależna konfiguracja kamer.
  Mechanizm prosty w implementacji, jednak zarządzanie nim jest dość kłopotliwe w przypadku dużej liczby kamer. Każdą z nich trzeba oddzielnie konfigurować i monitorować jej parametry pracy,

• Zgrywanie nagrań na kartę microSD.
  Niektóre modele kamer posiadają wbudowany czytnik kart microSD. Dzięki temu możemy gromadzić nagrania nad podłączonym do kamery nośniku. Rozwiązanie przydatne w przypadku maksymalnie kilku kamer

• Podłączenie kamery IP do chmury prywatnej i rejestratora NVR lub NAS
  To najciekawsze i bardzo elastyczne rozwiązanie szczególnie do zastosowań domowych. Dzięki niemu możemy szybko skonfigurować kilka kamer przekazując jednocześnie ich obraz na zewnątrz do internetu, bez konieczności wprowadzania dodatkowych modyfikacji w sieci LAN i urządzeniach brzegowych sieci. Dane mogą być zgrywane zarówno na rejestrator sieci LAN jak i do systemów chmurowych w internecie.

Oczywiście przedstawione metody to tylko kilka najważniejszych rozwiązań, które można zastosować zarówno w domowej jak i profesjonalnej sieci systemu monitoringu. Wszystko zależy od skali rozwiązania oraz środków finansowych.

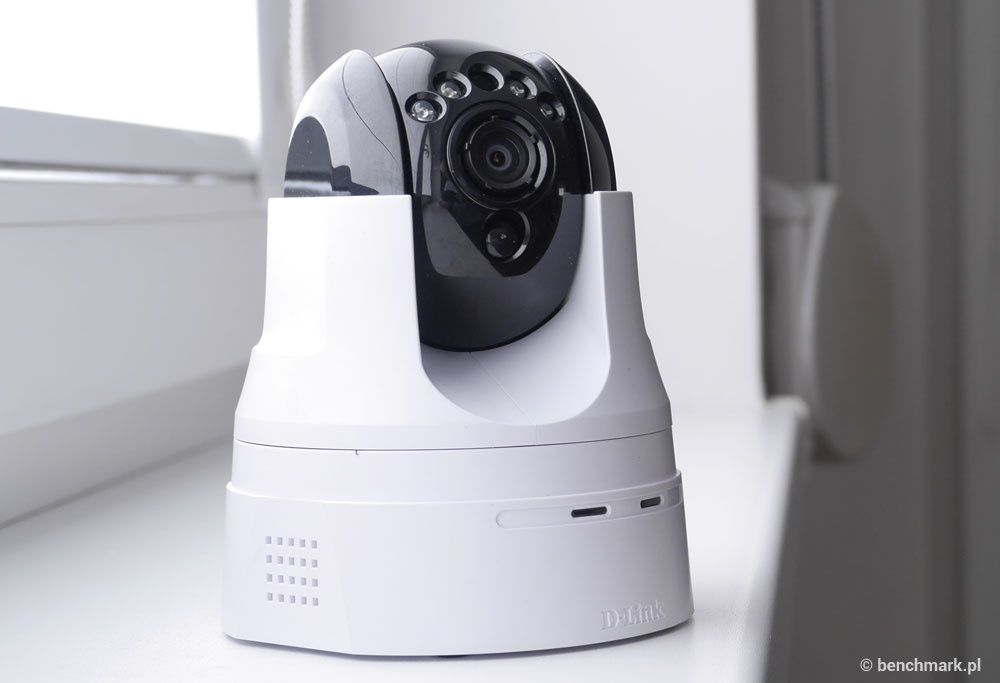

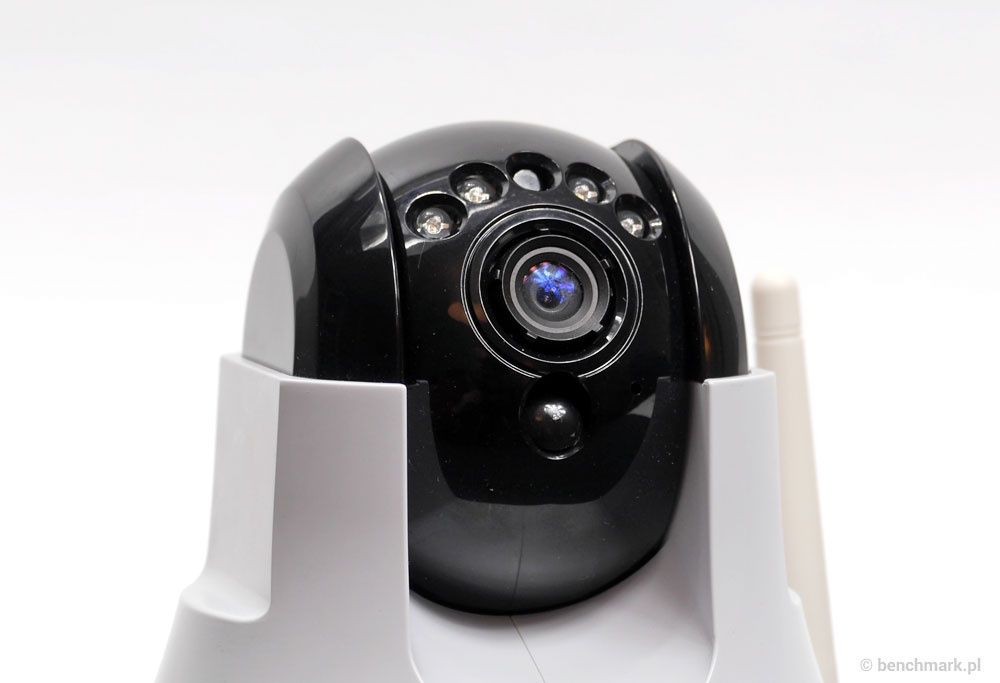

Kamera obraca się w zakresie 340 stopni w poziomie i 115 stopni w pionie. Dzięki 4 wbudowanym diodom IR może także monitorować obszar (do 8 metrów) w nocy (wbudowany filtr ICR). DCS potrafi rejestrować obraz w jakości HD 720p 1280x720 pikseli, przy 30 klatkach na sekundę, z dodatkowym 4-krotnym cyfrowym zoomem.

Zewnętrzna konstrukcja kamery nie odbiega znacząco od tego typu rozwiązań. Dzięki specjalnym mocowaniom kamerę można umieścić w dowolnym miejscu wewnątrz budynku (dopuszczalna temperatura pracy od 0 – 40 st. C). Front kamery to dwie diody kontrolne informujące o statusie pracy i połączeniu do sieci WiFi (można je wyłączyć). Obrotowa głowica zawiera wspomniane 4 diody IR, obiektyw z możliwością manualnej regulacji, czujnik PIR służący detekcji ruchu, sensor światła oraz niewielki otwór mikrofonu pozwalający na rejestrowanie dźwięku.

Z boku urządzenia znalazła się antena układu sieci bezprzewodowej WiFi, przycisk WPS i slot na kartę pamięci microSD. Z kolei na drugim boku perforowana część osłaniająca głośnik. Tył urządzenia został zarezerwowany dla interfejsów przewodowych: audio, Ethernet (10/100 Mb/s), interfejs DI/DO (podłączanie czujników ruchu, centralek alarmowych) oraz port zasilania i przycisk resetu.

W zestawie znajdziemy także zasilacz sieciowy, przejściówkę audio, adapter do mocowania kamery np. na suficie oraz specjalny regulowany uchwyt do montażu kamery np. do ściany.

Na kolejnej stronie opisujemy pierwsze podłączenie oraz możliwośći konfiguracyjne.

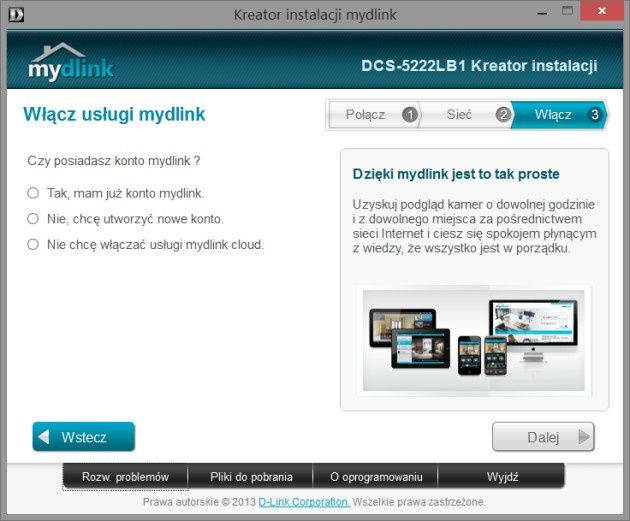

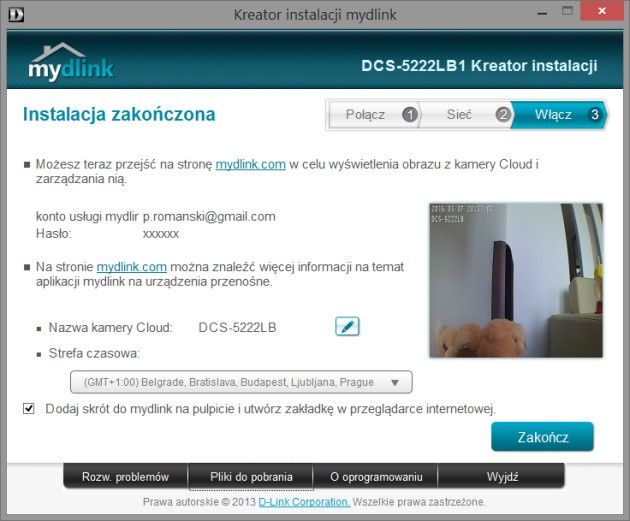

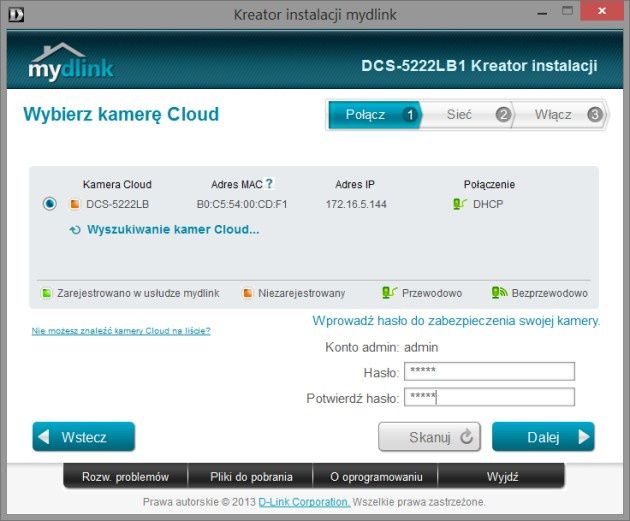

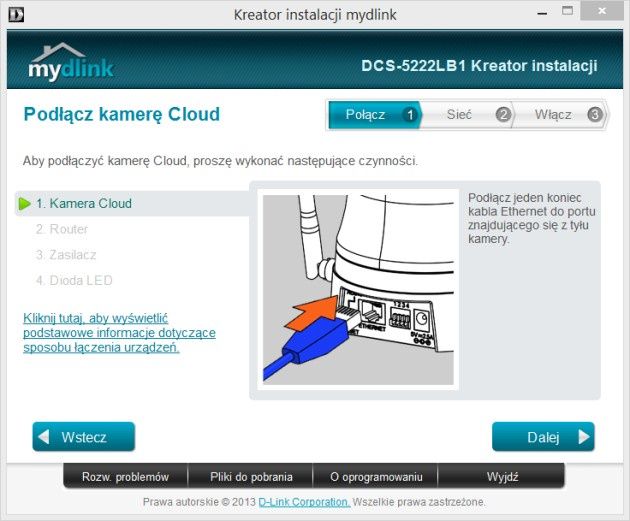

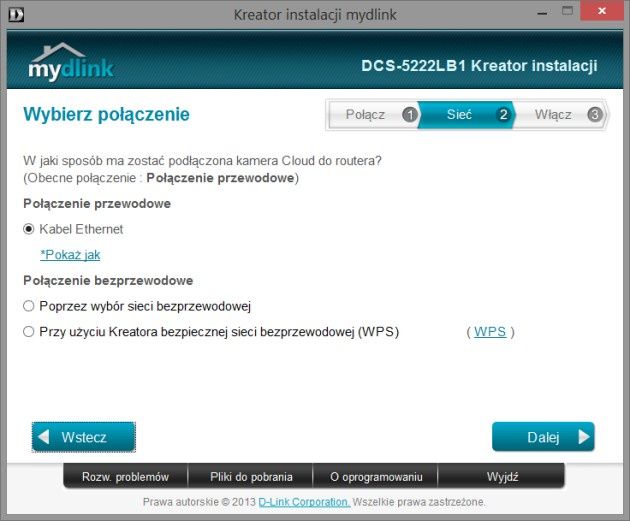

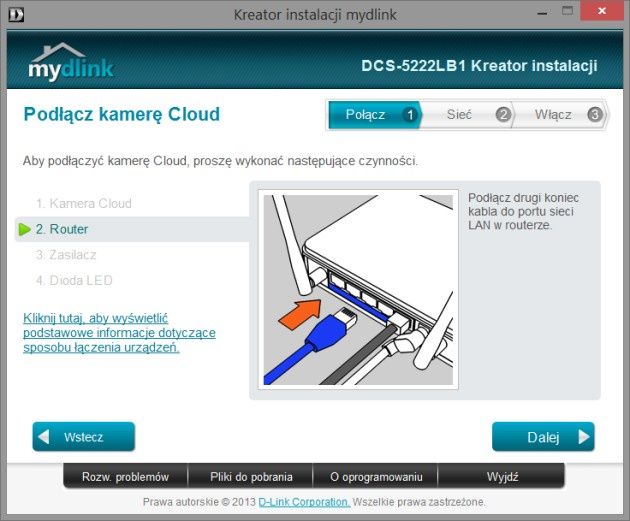

Choć mamy do czynienia z zaawansowanym konstrukcyjnie urządzeniem to konfigurację i podłączenie kamery D-Link do sieci, można sprowadzić do naciśnięcia dwóch przycisków WPS. O tym jednak za chwilę.

Bazowa konfiguracja urządzenia będzie zależna od sposobu jego wykorzystania w domowej sieci LAN. Jednak by uruchomić podstawowe funkcjonalności, warto w pierwszej kolejności uruchomić kreator instalacji, który przeprowadzi nas przez proces konfiguracji. W kilku krokach możemy zdecydować, w jaki sposób kamera będzie łączyła się z siecią LAN i czy podłączymy ją do usługi mydlink.

Dzięki wbudowanemu slotowi na karty microSD kamera może pełnić samodzielną jednostkę, rejestrującą bez konieczności podłączania jej do zewnętrznych nośników danych czy systemów rejestracji. W takim przypadku zarządzanie kamerą odbywa się poprzez interfejs webowy urządzenia.

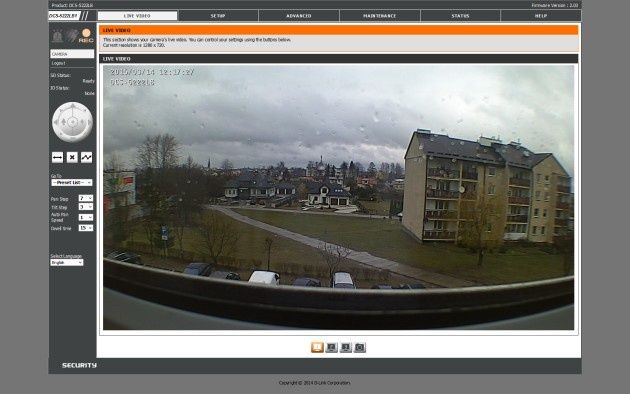

Główny ekran interfejsu www zawiera podgląd live oraz zestaw podstawowych elementów kontrolnych: informacje o detekcji ruchu, nagrywaniu, aktywnym interfejsie DI/DO. W lewym panelu znajdziemy programowy kontroler PTZ kamery. Dzięki niemu możemy w wygodny sposób sterować głowicą a dzięki konfiguracji parametrów ruchu precyzyjniej dobrać ruch kamery dla pojedynczego kroku (np. szybkość obrotu głowicy czy zakres ruchu).

Tuż pod podglądem live znajdziemy ikony pozwalające na przełączanie się pomiędzy profilami ustawień kamery oraz szybką możliwością utworzenia zrzutu obrazu do pliku graficznego.

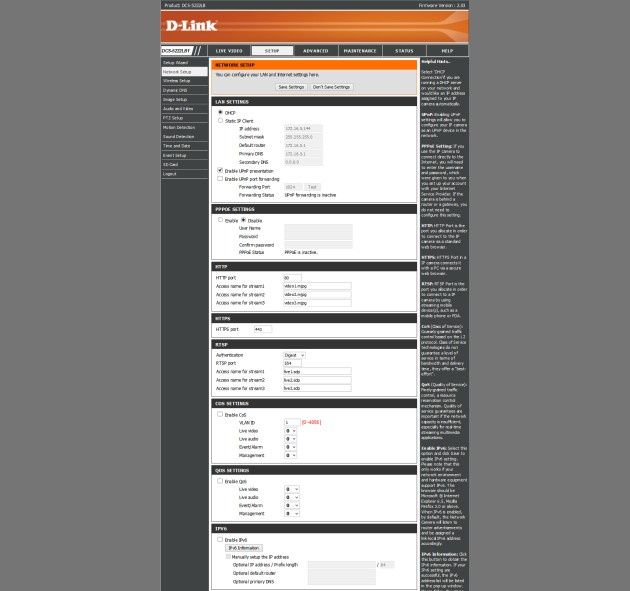

Sekcja Setup to miejsce do zaawansowanych ustawień kamery. Pierwsze 3 zakładki pozwalają na skonfigurowanie dokładnych parametrów sieciowych. Network setup dotyczy adresacji IP urządzenia, ustawień PPPoE, konfiguracji portów oraz konfiguracji podglądu strumieni, które możemy np. udostępnić na zewnątrz sieci LAN w postaci transmisji wideo przy pomocy protokołu http lub RTSP (np. do urządzeń mobilnych).

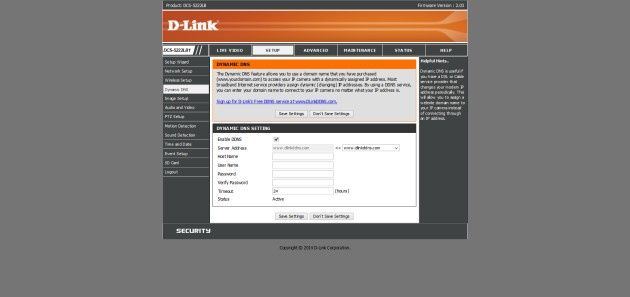

Kamera obsługuje również protokół Bonjour oraz adresację IPv6. Z kolei, jeśli chcemy uruchomić zdalne strumieniowanie danych z wykorzystaniem adresu domenowego, możemy skorzystać z obsługi DDNS. D-Link wspiera swoją własną usługę Dlinkddns oraz dyndns.

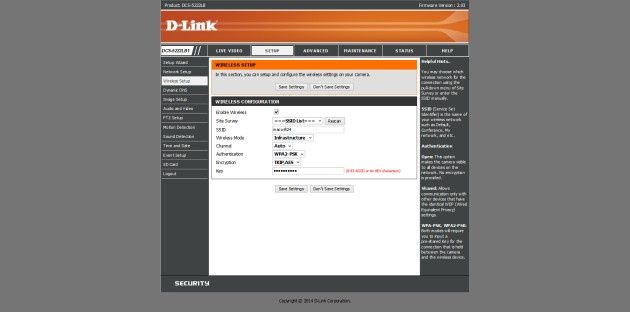

Parametry podłączenia kamery do sieci bezprzewodowej ustawiamy w zakładce Wireless Setup. Jeśli nie podłączyliśmy kamery poprzez WPS to bez problemu możemy wyszukać poprzez interfejs kamery sieci bezprzewodowe w paśmie 2,4 GHz w okolicy i podłączyć się do właściwej.

Kolejne 5 zakładek z modułu Setup dotyczą już bezpośrednio ustawień obrazu kamery i jej zachowania w określonej lokalizacji. Jak widomo kamery mogą być montowane w różnych warunkach zarówno oświetleniowych, jak i fizycznych lokalizacjach. Nie zawsze w takich miejscach dysponujemy odpowiednim punktem, w którym wygodnie można zamontować kamerę. Dlatego też ważnym elementem jest odpowiednie dopasowanie obrazu i pozycji kamery do warunków pracy.

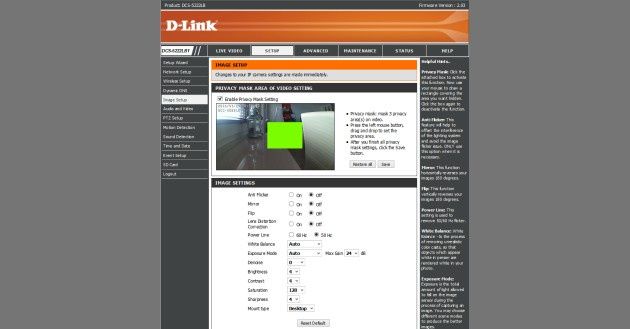

Część z tych ustawień można skonfigurować w zakładce Image setup. Prócz ustawienia strefy prywatności możemy dostosować balans bieli, ekspozycję, jasność, kontrast czy nasycenie. Dodatkowo w zależności od sposobu motnażu urządzenia możemy określić czy obraz będzie odbiciem lustrzanym, będzie obrócony a także czy kamera stoi np. na biurku szafce lub jest zamontowana na ścianie.

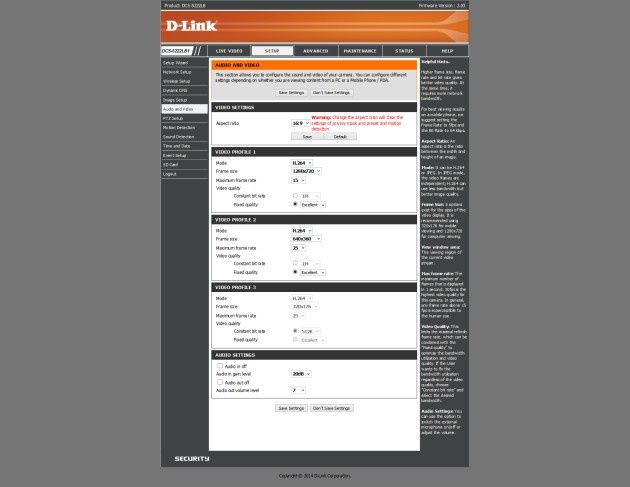

W zakładce Audio and Video definiujemy do 3 profili ustawień kamery i nagrywanego obrazu. Ustawiamy proporcje obrazu:

• W 16:9 - kamera może nagrywać w rozdzielczościach: 1280x800, 1280x720, 800x450, 640x360, 480x270, 320x176 pikseli
• W propocjach 4:3 - 1024x768, 800x600, 640x480, 480x360, 320x240 pikseli

Następnie liczbę klatek na sekundę i bitrate. Dodatkowo, dzięki wbudowanemu mikrofonowi i głośnikowi, prócz nagrywania obrazu możemy także rejestrować dźwięk oraz przekazywać dźwięk do kamery.

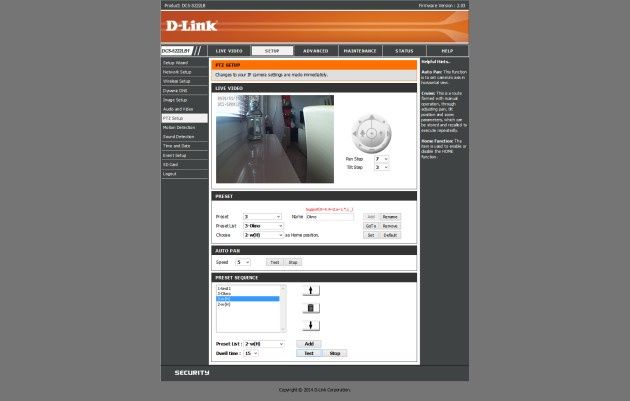

Sekcja PTZ Setup dotyczy zachowania modułu obrotowego kamery. Ustawiamy w niej zakres obrotów kamery, a definiujemy 32 pozycje, które może stale monitorować kamera. Dodatkowo tworząc zestawy ustawień możemy określić kolejność obszarów monitorowania oraz czas opóźnienia.

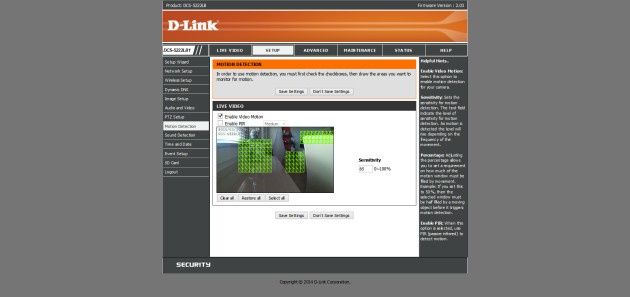

Zakładki Motion detection oraz Audio detection dotyczą ustawień rejestracji ruchu i dźwięku. W obszarze monitorowania kamery ustalmy strefy szczególnej obserwacji zaznaczając je na ekranie. Jeśli kamera wykryje w tych obszarach ruch, rozpocznie rejestrowanie obrazu.

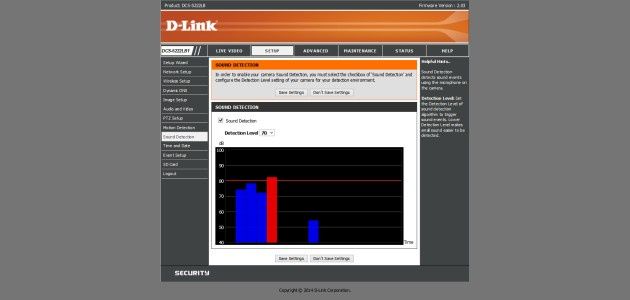

Podobnie wygląda mechanizm detekcji dźwięku. Tym razem określamy poziom, przy jakim rozpocznie się rejestracja audio.

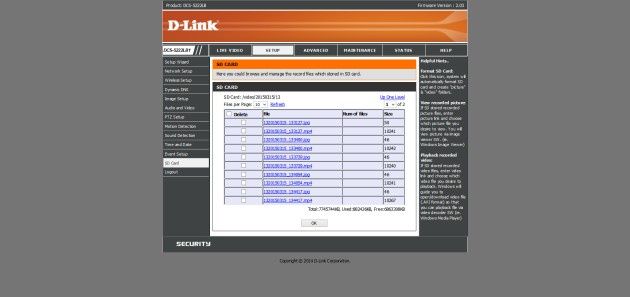

Jeśli kamera będzie stanowiła pojedynczy system rejestracji obrazu i dźwięku, to możemy umieszczać nagrania na zainstalowanej karcie microSD. Możemy przeglądać i pobierać materiał bezpośrednio z interfejsu WWW kamery w zakładce SD Card.

Dodatkowo producent przygotował bogaty w opcje konfiguracyjne system powiadomień i lokalizacji nagrań.

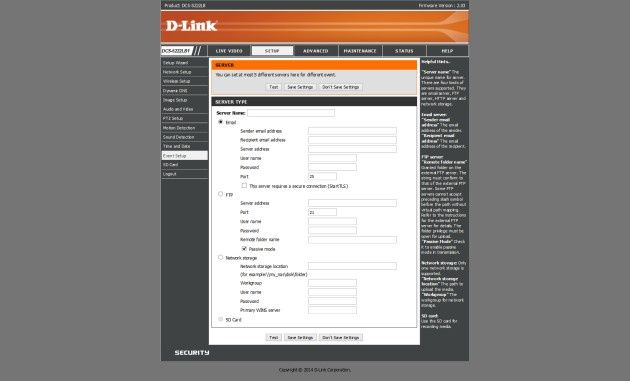

W sekcji Event setup uzyskamy dostęp do ustawień wysyłki nagrań mailem, umieszczaniem ich na serwerze FTP, a także na serwerze NAS. Szczególnie te dwa ostatnie rozwiązania w przypadku sieciowych kamer IP są wygodnym mechanizmem archiwizacji materiału wideo, bez konieczności zakupu dodatkowego serwera NVR.

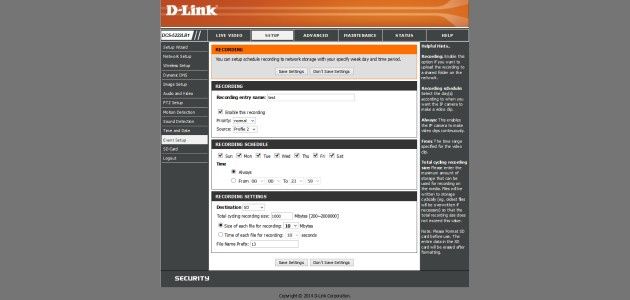

W sekcji Event i Recording definiujemy profile pozwalające na sprecyzowanie zachowania kamery, czasu nagrań i zachowania kamery w trakcie monitorowania.

Jeśli do kamery podłączone są dodatkowe czujniki DI/DO to warto zerknąć do zakładki DI and DO i określić zachowanie interfejsów. W przypadku wykorzystywania kamery do monitoringu całodobowego, funkcje aktywujące ustawiamy w sekcji ICR and IR.

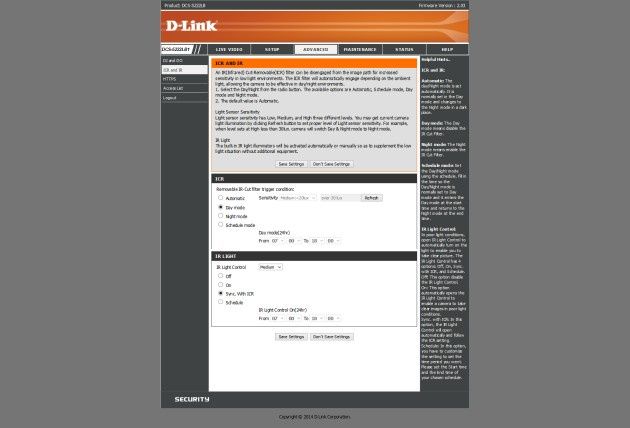

Ustawienia sensora ICR możemy dostosować ręcznie – np. ustawiając tylko tryb nocny – przydatne, gdy kamera pracuje cały czas w ciemnym miejscu. Możemy także określić przełączanie z trybu nocnego na dzienny według harmonogramów.

Z sensorem ICR możemy sprząc system diod IR aktywując je automatycznie lub według ustalonego okresu czasowego.

A gdyby zamiast podłączać kamerę do rejestratora NVR przenieść ją do chmury? W przypadku wielu produktów D-Link bez problemu możemy rozwiązać ten problem niemal bezobsługowo. Wystarczy, że w domowej sieci LAN posiadamy router D-Link z obsługą chmury mydlink. Router powinien być połączony do usługi. Jeśli do domowej sieci podłączymy kamerę D-Link zostanie ona automatycznie połączona z usługą mydlink, wystarczy tylko zatwierdzić połączenie nowego urządzenia.

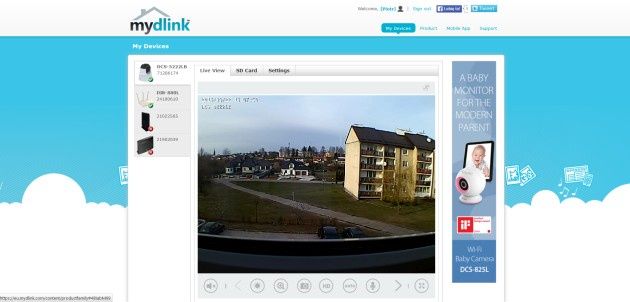

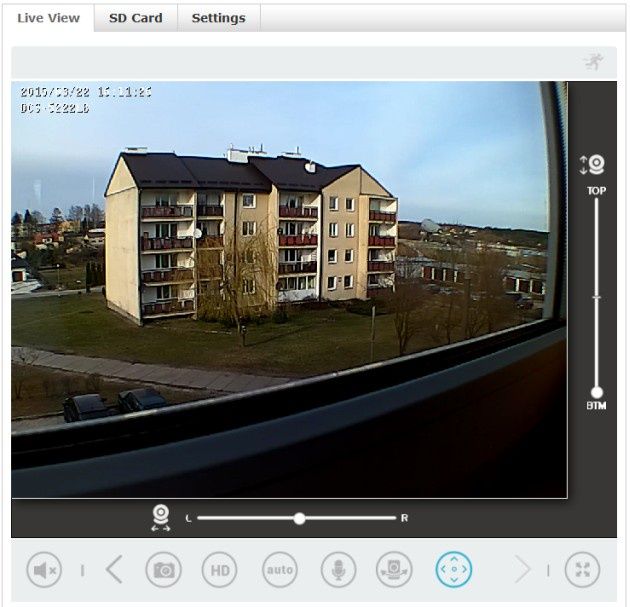

Interfejs mydlink w zakresie obsługi kamer IP D-Link oferuje naprawdę sporo ciekawych możliwości. W zakładce Live View możemy sterować obrotem kamery a tym samym monitorowanym obszarem poprzez kontrolkę Preset View. Pozostałe kontrolki paska zadań służą do:

• odtwarzania dźwięku z mikrofonu kamery,
• dopasowania jasności o obrazu,
• powiększenia,
• wykonania zrzutu obrazu,
• ustawienia jakości: HD, 480p, 240p – przydatne w przypadku niezbyt wydajnych łącz,
• aktywacji automatycznego trybu dzień/noc,
• uruchomienie mikrofonu i przekazanie dźwięku do głośnika kamery,
• funkcja autopan – pozwala na samodzielne przesuwanie się głowicy kamery,
• jeśli uruchomiona jest funkcja detekcji ruchiu to w prawym górnym rogu aktwna jest ikona detekcji.

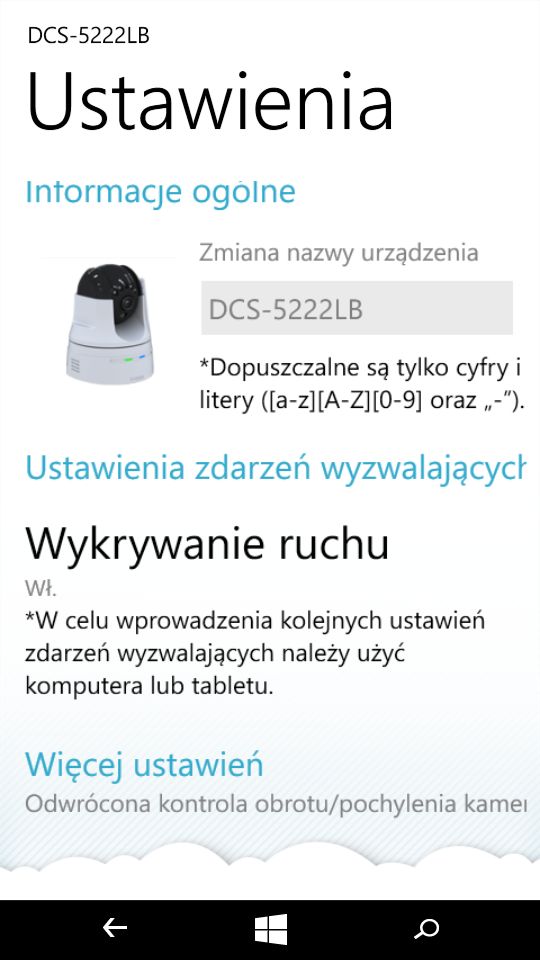

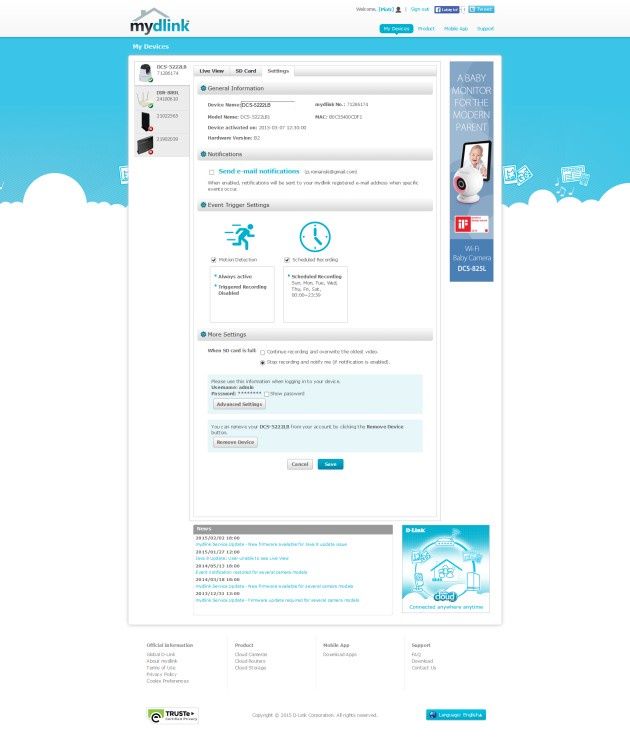

Co ciekawe niektóre ustawienia kamery możemy doprecyzować nie tylko z poziomu interfejsu www, ale także wprost z usługi mydlink. Służy do tego zakładka Settings. Możemy tu zmienić nazwę urządzenia, ustawić notyfikacje mail, aktywować detekcję ruchu i harmonogram nagrywania. W ostatniej sekcji definiujemy zachowanie kamery w przypadku zapełniania karty microSD.

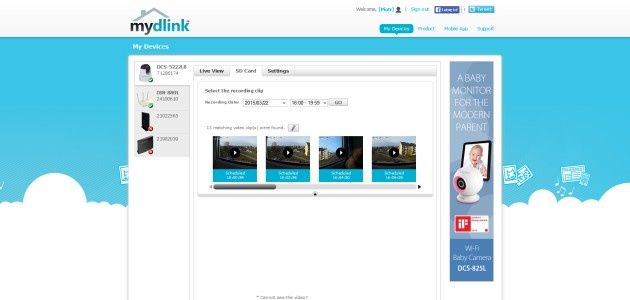

Zakładka SDCard służy do przeglądania online zapisanych nagrań z kamery. Z prostego menu wybieramy interesującą nas datę oraz zakres czasowy. Zostaną wyświetlone dostępne nagania.

Uzupełnieniem przeglądarkowej wersji usługi mydlink są mobilne aplikacje (dostępne dla systemów Windows Phone, iOS i Android) mydlink Lite oraz mydlink+ które pozwalają na zarządzanie wszystkim urządzeniami obsługującymi chmurową usługę D-Link.

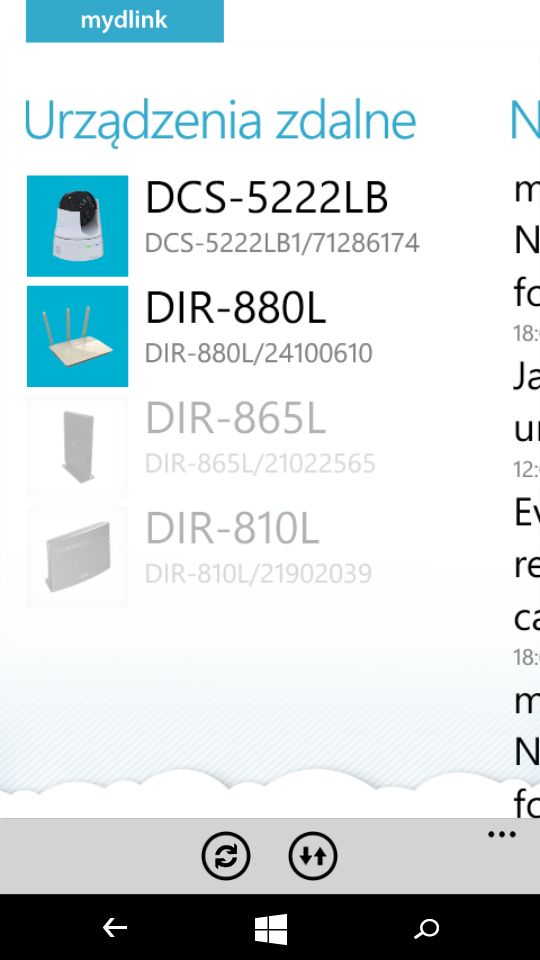

Dzięki mydlink możemy połączyć się nie tylko z routerem mydlink, rejestratorem NVR czy serwerem NAS D-Link, ale również kamerami przyłączonymi do usługi. Konfiguracja nie wymaga od użytkownika ustawiania żadnych dodatkowych przekierowań portów na routerze, by uzyskać dostęp do kamer z sieci internet. Co ciekawe dzięki aplikacji możemy także skonfigurować i podłączyć kamerę bez konieczności używania komputera i logowania do strony mydlink.

Prócz dostępnych urządzeń typu router możemy także zarządzać podglądem z kamer D-Link, w tym również z DCS-5222L. Możliwości aplikacji mobilnych w zakresie podglądu są identyczne z możliwościami przeglądarkowej wersji systemu mydlink.

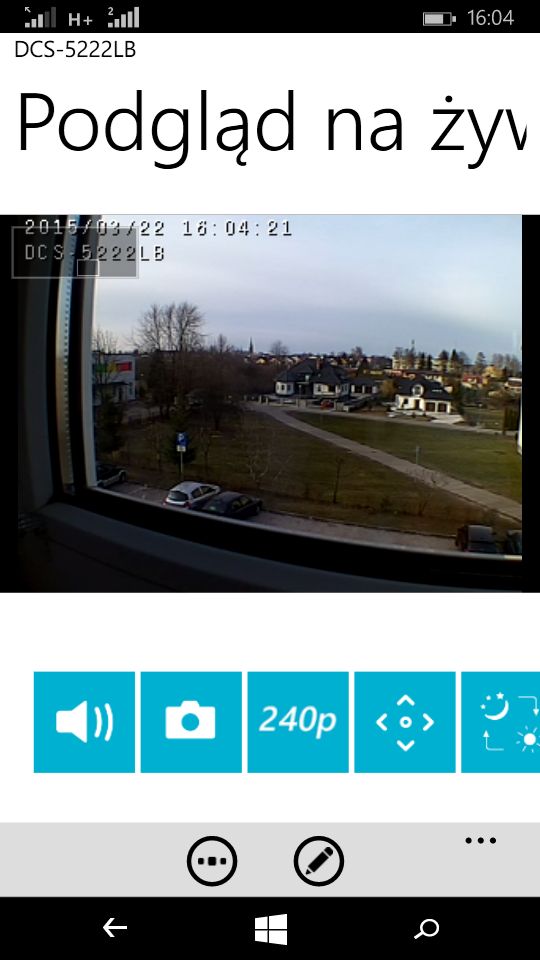

W przypadku kamer PTZ możemy obracać głowicę kamery przesuwając palcem po ekranie podglądu na żywo. Możliwy jest także zoom poprzez „szczypanie” ekranu. Kontrolki zlokalizowane pod ekranem podglądu na żywo (czas podglądu do 5 minut) pozwalają m.in. na odtwarzanie i przekazywanie dźwięku (o ile kamera obsługuje tą funkcję), wykonanie zrzutu obrazu, ustawienie jakości odtwarzania, uruchomienie podglądu w trybie dzień/noc oraz zapis nagrań na smartfonie czy tablecie.

W przypadku np. wykrycia ruchu aplikacja może wysyłać powiadomienia push na smartfon. Zbudowanie systemu monitoringu z kilku kamer obsługujących usługę mydlink (np. DCS-522L, DCS-800L czy DCS-933L) pozwoli na monitorowanie domu, biura czy chociażby pokoju dziecka z każdego miejsca, w którym mamy dostęp do internetu.

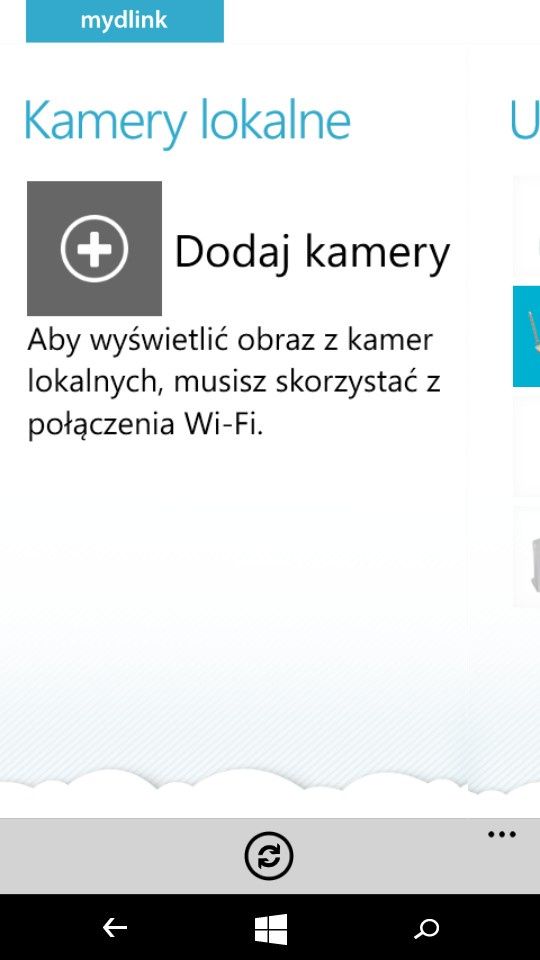

Z kolei jeśli jesteśmy podłączeniu do sieci LAN, w której obecna jest kamera D-Link możemy się dzięki aplikacji mydlimk podłączyć do niej lokalnie. Rozwiązanie bardzo przydatne, gdy dysponujemy kilkoma kamerami w rozległej sieci LAN i chcemy szybko podejrzeć obraz z określonej kamery.

Duet – portal mydlink oraz mobilna aplikacja to proste w użyciu rozwiązanie dla użytkowników, którzy cenią sobie wygodę obsługi rejestracji obrazu. Konfiguracja zdalnego dostępu do routera, kamer czy systemów sieciowych pamięci masowych nie wymaga od użytkownika zaawansowanej wiedzy informatycznej. Wystarczy podłączyć każde z kompatybilnych urządzeń D-Link do usługi mydlink.

Budując w domowej lub biurowej sieci profesjonalny system monitoringu oparty o rejestratory NVR, trudno będzie zamknąć się w niedużej kwocie. Wydatek na profesjonalny rejestrator cyfrowy IP to kwota nierzadko przekraczająca 2000 złotych. Do tego należy doliczyć koszt kamer.

Rozsądnym rozwiązaniem jest wykorzystanie możliwości urządzeń obecnych w sieci domowej czy biurowej. Do celów rejestracji może posłużyć komputer lub serwer, który przekształcimy w prosty system NVR, ale jeszcze lepsze rozwiązanie, korzystne cenowo, to pamięci masowe NAS.

Większość popularnych NAS-ów posiada obsługę systemu surveillance. Funkcja ta jest zazwyczaj odrębną aplikacją, którą instaluje się na serwerze NAS i w zależności od potrzeb dokupuje dodatkowe licencje do kamer. Tak jest w np. w przypadku serwerów QNAP, czy Synology. Podobne funkcjonalności stacji monitorującej posiada Netgear (i to już w niedrogich dwudyskowych jednostkach ReadyNAS 102).

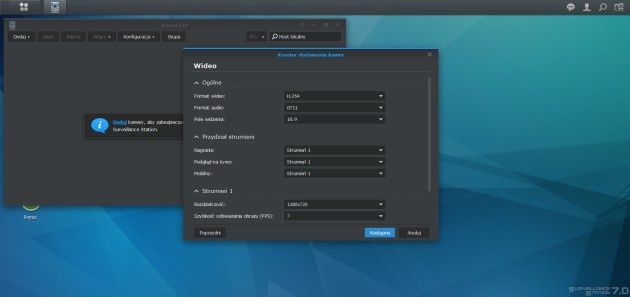

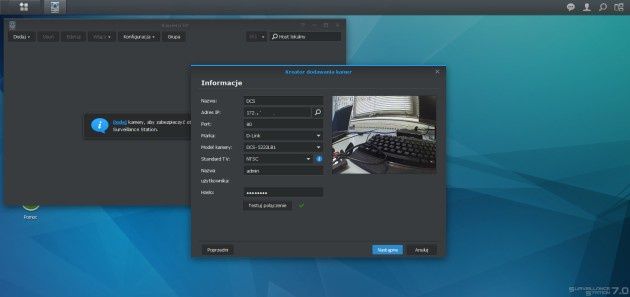

Obsługa interfejsu jest banalnie prosta, a możliwości jakie kryją systemy NAS-owe NVR są przeogromne. Proces instalacji kamery w systemie NVR rozpoczyna się od wyszukania kompatybilnej kamery w sieci LAN. Następnie konfigurujemy ustawienia kamery pod kątem transmisji obrazu oraz detekcji ruchu.

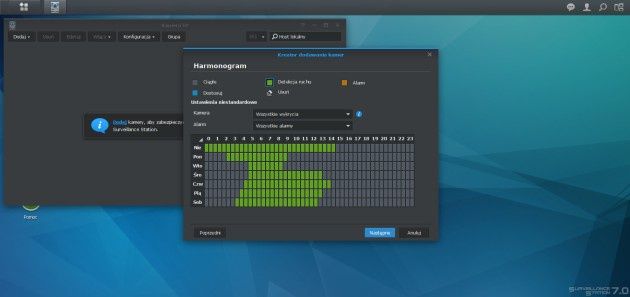

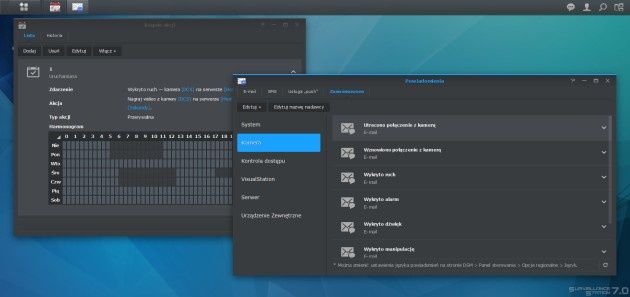

Podobnie jak w przypadku DCS-5222L w systemie rejestracji NVR możemy definiować różnego rodzaju powiadomienia i akcje związane z np. wykryciem ruchu czy tez utratą łączności kamery.

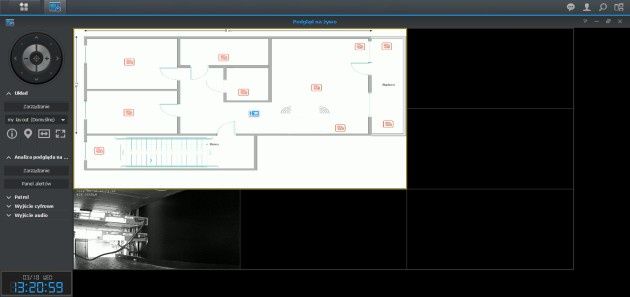

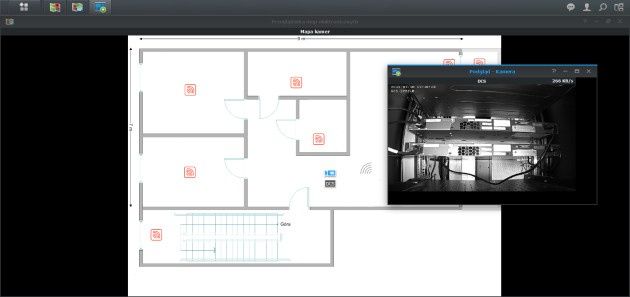

Jeśli w sieci znajduje się większa liczba kamer IP, to możemy je w prosty sposób zlokalizować nanosząc umiejscowienie kamery na plan mieszkania, biura czy magazynów. W ten sposób możemy łatwo i szybko podejrzeć interesujący nasz obszar bez konieczności przeszukiwania kamery. Oczywiście systemy NVR pozwalają także na skonfigurowanie widoku kilku lub kilkudziesięciu kamer jednocześnie i monitorowanie wielu miejsc w tym samym czasie.

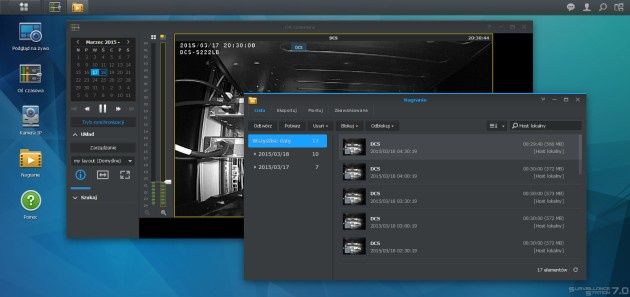

Również przeglądanie nagrań z kamer jest banalnie proste. Możemy do tego wykorzystać np. Oś czasową by odnaleźć interesujące nas nagranie. Drugim sposobem jest przejrzenie zapisanych na dysku nagrań dla konkretnej kamery. Dodatkową zaletą sieciowych systemów NVR jest możliwość podglądu zarówno na żywo jak i nagrań z urządzeń mobilnych.

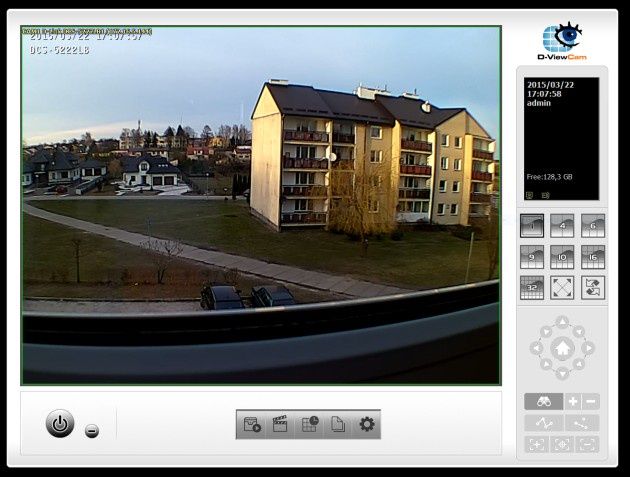

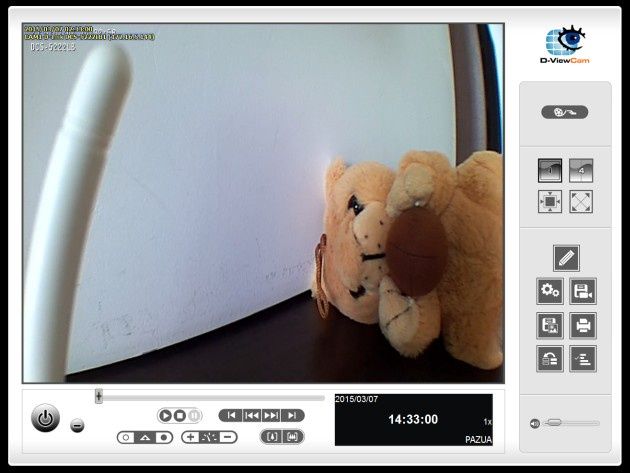

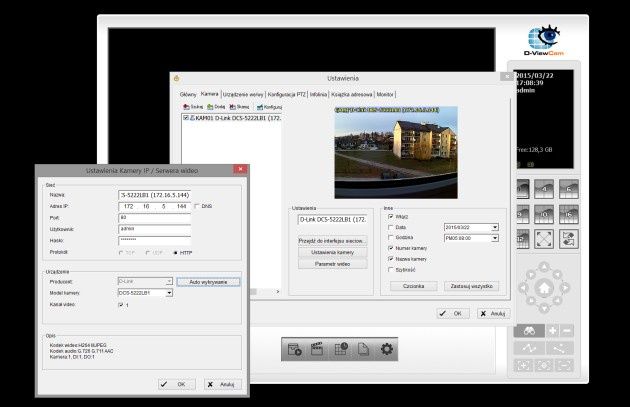

Użytkownicy, którzy nie posiadają serwera NAS z funkcją monitorowania NVR mogą utworzyć system monitorowania bazując na aplikacji D-ViewCam. To pakiet aplikacji pozwalających na podłączenie do serwera kamer IP D-Link, utworzenie systemu monitorowania oraz gromadzenie nagrań i ich odtwarzanie.

Choć D-Link DCS-5222L wygląda niepozornie, to we wnętrzu skrywa całkiem sporo możliwości rejestracji i konfiguracji. Za niewygórowaną cenę producent dostarcza narzędzie, które można wykorzystać na kilka sposobów w domu czy małym biurze.

Kamerę obsłużymy nie tylko przy użyciu profesjonalnych rejestratorów, ale również poprzez urządzenia mobilne i to bez potrzeby stosowania skomplikowanej konfiguracji czy przekierowywania portów. To, co nieco psuje ogromne możliwości kamery to brak zoomu optycznego, a jedynie jego cyfrowy odpowiednik, co przy konstrukcjach PTZ nie jest do końca idealnym rozwiązaniem.

• Bogate opcje konfiguracji zapisu nagrań
• Obsługa chmury mydlink
• Pakiet oprogramowania D-Viewcam
• Prócz interfejsu Ethernet także interfejs WiFi

• Brak zoomu optycznego.
