D-Link DCS-8100LH – szerszy kąt widzenia

Bezpieczny dom to nie tylko systemy alarmowe, drzwi antywłamaniowe czy ochrona fizyczna. Bez elektronicznego nadzoru wizyjnego ciężko wyobrazić sobie kompletne bezpieczeństwo naszych „czterech ścian”. Montaż i zakup systemu NVR IP? To dobry pomysł pod warunkiem, że posiadamy co najmniej kilka tysięcy złotych. Kamery analogowe? Tańsze, ale czy lepszej jakości? Dla domu lub małego biura, w zupełności wystarczy tańsze rozwiązanie monitoringu IP w postaci chmurowych kamer D-Link.

Model DCS-8100LH to jeden z wielu przedstawicieli domowych kamer IP firmy D-Link. Niedawno testowaliśmy rozwiązanie DCS-8000LH. Niewielką, skromnie wyglądającą kamerkę, którą można ulokować w dowolnym miejscu w domu lub biurze. Model DCS-8100LH cechuje się nie tylko szerszymi kątami widzenia, ale i nieco większymi możliwościami.

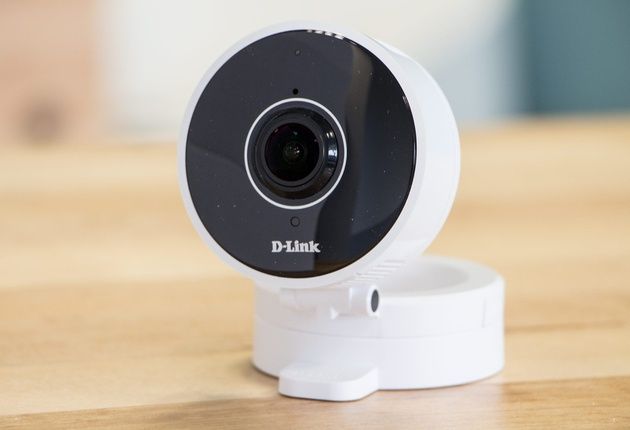

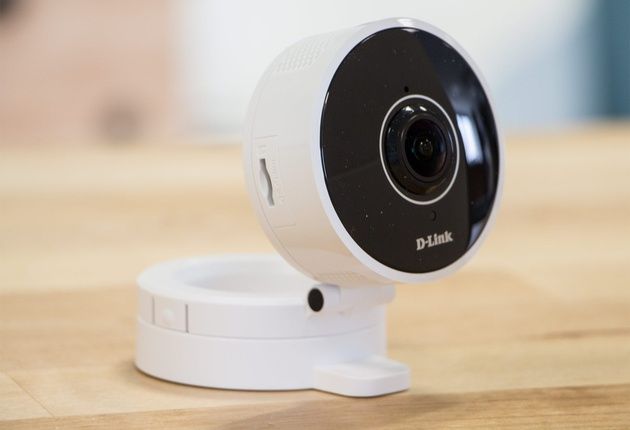

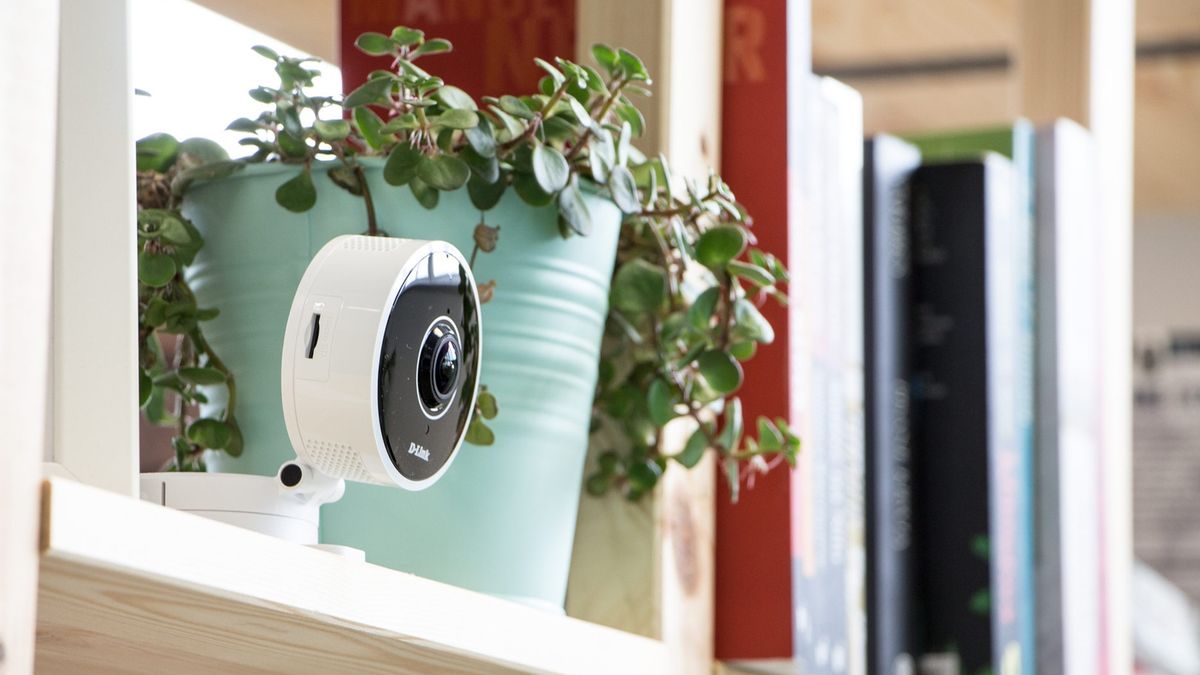

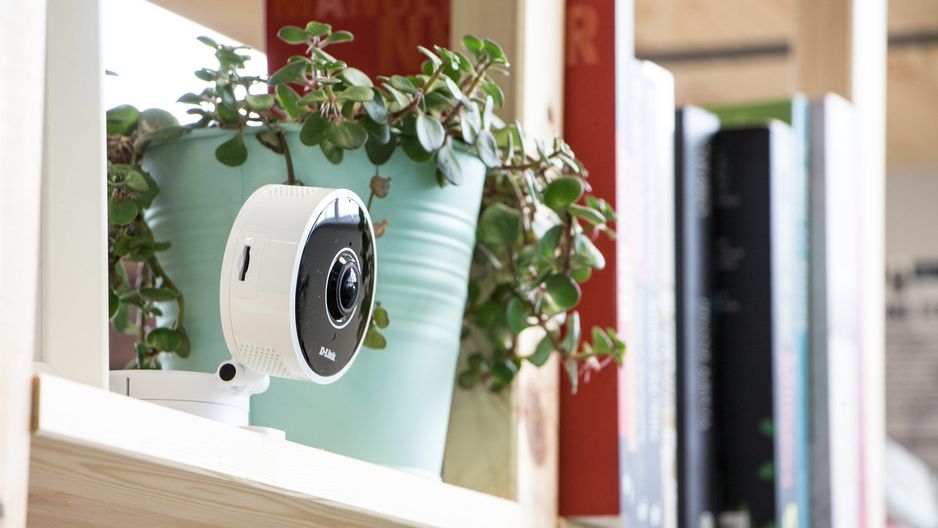

W porównaniu z poprzednio prezentowanym modelem, dzisiejszy bohater posiada konstrukcję zewnętrzną, ale i wewnętrzną. To co je łączy, to kolor obudowy – biel i czerń. Okrągły korpus DCS-8100LH o średnicy blisko 67 milimetrów został wykona z błyszczącego białego tworzywa sztucznego. Na frontowej części króluje czarna osłona obiektywu z 1-megapiskelowym sensorem CMOS 1/2.7”. Tuż nad obiektywem znajdziemy mikrofon oraz wskaźnik stanu sieci bezprzewodowej. Na dole ulokowano czujnik światła, a wokół obiektywu 6 diod IR wspomagających obserwację w nocy.

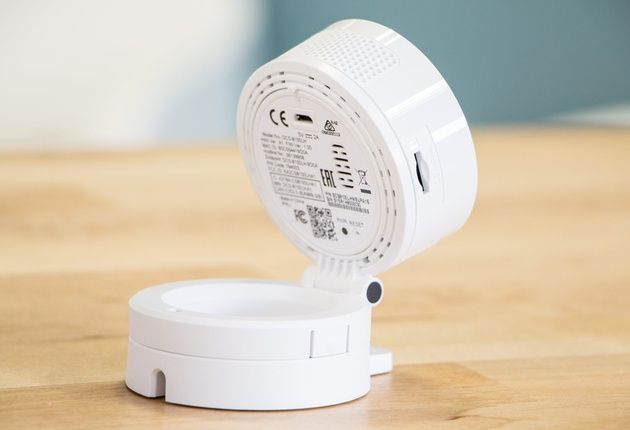

Tylna część to port microUSB do zasilenia kamery, wskaźnik zasilania oraz otwór resetu. Ciekawostką jest głośnik – tak! Kamera obsługuje dwukierunkowe audio. Nie dość, że móżmy nagrywać dźwięk, to jeszcze dodatkowo komunikować się z osobami będącymi w zasięgu kamery. Jakość przekazywanego dźwięku jest bardzo dobra. W dość głośnym środowisku nadawany przez obserwatora dźwięk może nie być słyszany. Na boku okrągłej obudowy obiektywu znalazł się slot na karty microSD pozwalający na zapis obrazu.

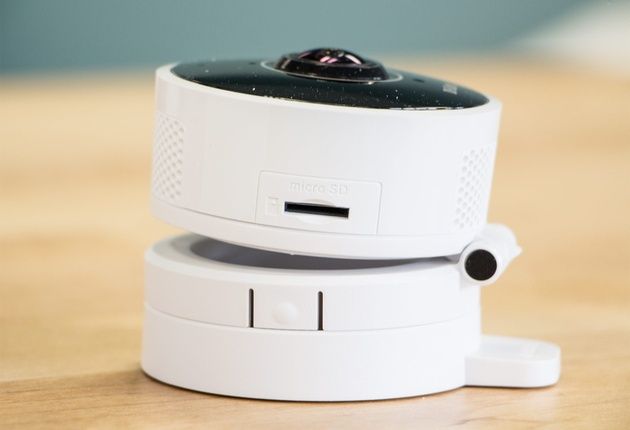

Przyglądając się bliżej konstrukcji zewnętrznej obudowy, łatwo dostrzec podobieństwa do modelu pozwalającego na pracę na zewnątrz - DCS-2670L. Różnica tkwi jednak w podstawie kamery. Rozwiązanie DCS-8100LH posiada dodatkową obrotową stopkę, na której zamocowana jest właściwa jednostka. Pozwala to na precyzyjne dopasowanie pozycji kamery dzięki mechanizmowi uchylnemu głównej sekcji kamery. Plusem rozwiązania jest możliwość montażu kamery na ścianie. Służą do tego dwa otwory w podstawie. Producent prócz kamery i zasilacza dołącza także kołeczki montażowe.

Słów kilka o parametrach obrazu, dźwięku i optyce. Kamera potrafi rejestrować obraz w rozdzielczości 720p, czyli 1280x720 pikseli z szybkością 30 klatek na sekundę, kompresja H.264 oraz JPEG. Kamera została także wyposażona w 4-krotny zoom cyfrowy. Wbudowane diody oraz filtr ICR pozwalają na obserwację w nocy (nawet w całkowitej ciemności) w odległości do 5 metrów. Na uwagę zasługuje także szerokokątny obiektyw z możliwością rejestracji w poziomie obrazu w zakresie 180 stopni. To o 60 stopni więcej niż klasyczne kamery IP. Dźwięk rejestrowany jest w wykorzystaniem algorytmu AAC 32 kb/s.

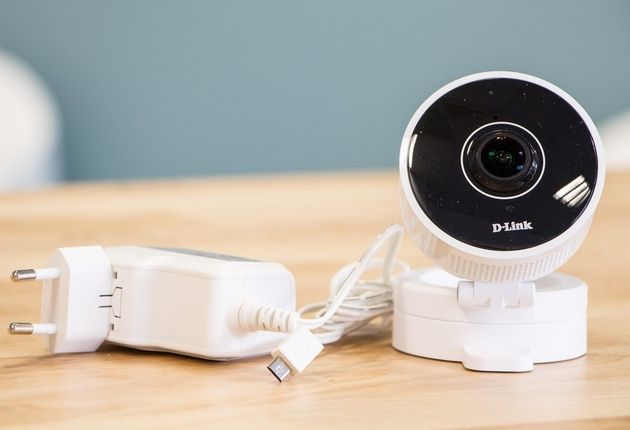

Zasilanie kamery stanowi niewielki zasilacz z wtyczką microUSB 5V/2A. Szkoda, że producent nie zastosował znacznie dłuższego przewodu – 150 cm to zdecydowanie za mało, by móc podłączyć kamerę w każdych warunkach. Komunikacja kamery ze światem wykorzystuje dwie technologie. Pierwsza z nich to bluetooth – pozwala na połączenie podczas wstępnej konfiguracji kamery. Transmisja dźwięku i obrazu odbywa się wykorzystaniem sieci bezprzewodowej w standardzie 802.11bgn i szyfrowaniem WPA/WPA2.

Dokładniejszą specyfikację prezentujemy poniżej.

Pora przekonać się co potrafi maleństwo warte nieco ponad 550 złotych - już na kolejnych stronach!

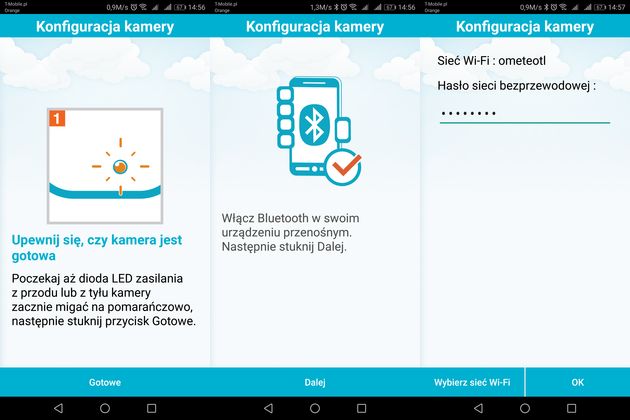

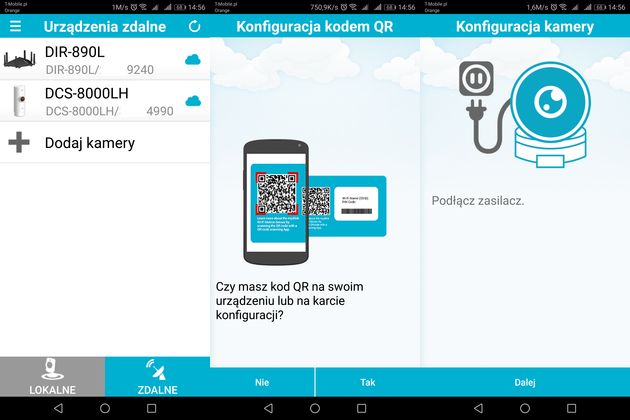

Jak skomunikować kamerę z naszym środowiskiem sieciowym? Okazuje się to dość proste. A użytkownicy wielu produktów D-Link znają już ten mechanizm. Chodzi o wykorzystanie usługi chmurowej mydlink oraz mobilnej aplikacji mydlink Lite. Z pomocą aplikacji i dołączonego do kamery kodu QR rozpoczynamy przejście przez intuicyjny kreator.

W jednym z pierwszych etapów jesteśmy proszeni o włączenie bluetooth. To dzięki niemu aplikacja mydlink Lite skomunikuje się z kamerą i prześle do niej konfigurację sieci i ustawień. Następnie podajemy hasło do wybranej sieci bezprzewodowej.

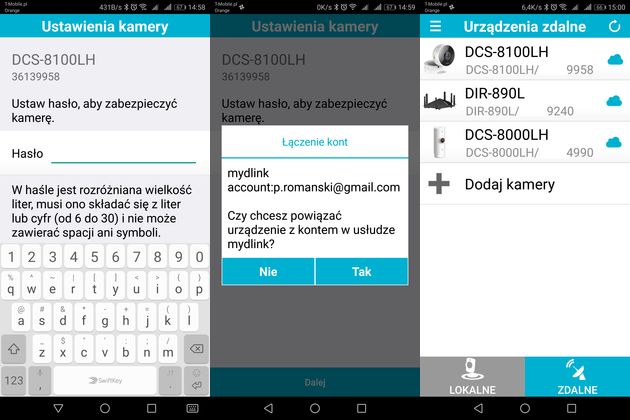

Kolejny krok to zabezpieczenie kamery – podajemy w nim hasło. A na koniec kreator zaproponuje podłączenie kamery do konta mydlink.

Oczywiście proces skanowania kodu QR możemy pominąć i zainicjować kamerę ręcznie. Wybieramy z listy urządzeń model, następnie kreator wyszuka kamerę i wpisujemy kod zabezpieczeń znajdujący się na etykiecie obudowy kamery. Plusem jest również umieszczenie kodu QR na tabliczce znamionowej kamery – przydatny drobiazg w przypadku gdy zgubimy kartę z kodem QR.

Kamera jest gotowa do pracy. Mamy ją na liście urządzeń sieciowych na koncie mydlink. Możemy korzystać z podglądu obrazu i pozostałych funkcji kamery. Jakich funkcji?

Podobnie jak w prezentowanym niedawno modelu DCS-8000LH tak i DCS-8100LH zarządzanie funkcjami i ustawieniami odbywa się na dwa sposoby: poprzez aplikację mobilną mydlink lub poprzez stronę internetową mydlink.com. Kamera nie ma możliwości konfiguracji przez własną stronę WWW, choć otwarty jest port 80 i 443. Zatem konfiguracja kamery jest ograniczona do dwóch narzędzi.

Zerknijmy najpierw co oferuje aplikacja mobilna. Uruchamiając narzędzie mamy możliwość podłączenia się do kamery zdalnie z użyciem mydlink, lub też wyszukując urządzenia będące w sieci lokalnej.

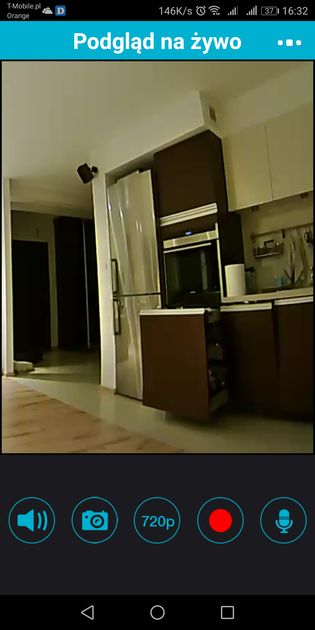

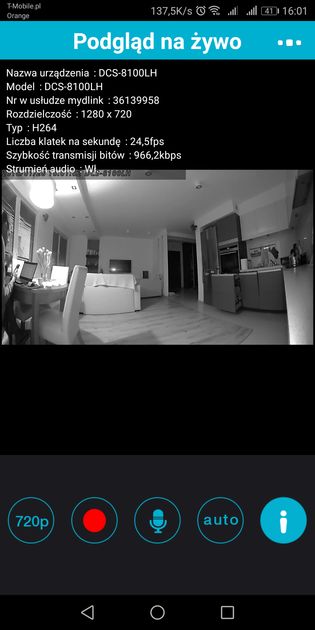

Główny ekran zawiera podgląd obrazu na żywo. Tuż pod nim zlokalizowano przyciski wyłączenia dźwięku, zrzutu ekranu (wykonanie zdjęcia), wyboru jakości obrazu: 240p, 480p i 720p. Kolejno możemy wykonać nagranie i zapisać go lokalnie w telefonie, uruchomić dwukierunkową komunikację audio, aktywować tryb dzień/noc lub ustawić go jako automatyczny w zależności od natężenia światła i na koniec - wyświetlić paramenty transmisji danych. Obsługa jest zatem prosta i intuicyjna.

W sekcji parametrów dodatkowych mamy dodatkowo dostęp do:

• Powiadomień
• Sprawdzenia wersji oprogramowania
• Usunięcie urządzenia z konta mydlink
• Ustawień
• Odtwarzania

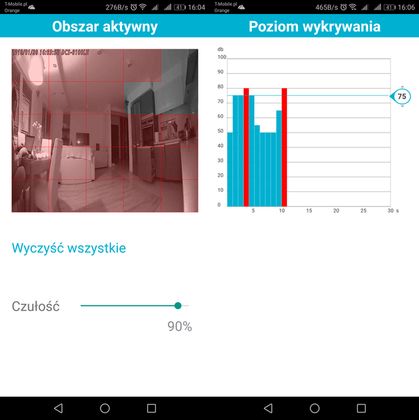

W panelu ustawień kamera pozwala na określenie wykrywania ruchu oraz dźwięku. Aktywne strefy wykrywania ruchu określamy zaznaczając obszar obserwacji. Przydatne rozwiązanie, gdy nie chcemy być powiadamiani o wykryciu ruchu w określonym obszarze, a tylko w interesującym nas rejonie. Prócz wysłania powiadomienia kamera może dodatkowo wykonać nagranie detekcji ruchu. W przypadku dźwięku określamy poziom natężenia hałasu, przy jakim kamera może powiadomić nas powiadomieniem (lub też nagrać obraz).

Pozostałe elementy sekcji Ustawień to:

• Ustawienia WiFi gdzie możemy przełączyć kamerę do innej sieci bezprzewodowej
• Ustawienie strefy czasowej – na jej podstawie podawana jest data i czas na obrazie kamery
• Włącz diodę LED kamery – mając na uwadze dyskrecję obserwacji możemy deaktywować zielone podświetlenie na frontowym panelu kamery.

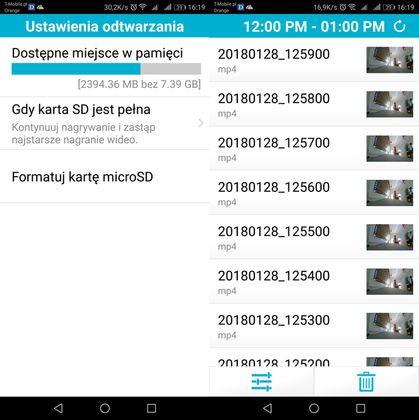

Sekcja Odtwarzanie to nowy element w odróżnieniu od modelu DCS-8000LH, która nie posiadała możliwości nagrywania na nośniku pamięci. W DCS-8100LH możemy zamontować kartę microSD i rejestrować nagrania. Dzięki takiemu rozwiązaniu jesteśmy wyposażeniu w mini system NVR. W zależności od ustawień kamera zapisuje tylko detekcję ruchu/dźwięku lub nagrywa ciągle. Z kolei w ustawieniach nagrywania możemy określić, co się stanie jeśli wyczerpie się pojemność karty.

Nagrania z kamery możemy przeglądać w wygodnym widoku miniaturek z sygnaturami czasowymi.

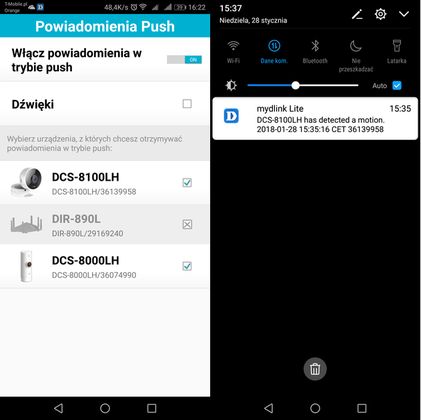

Wróćmy jeszcze na chwilę do powiadomień. Każde wykrycie detekcji ruchu oraz dźwięku może być sygnalizowanie powiadomieniami push na urządzenia mobilne. Rozwiązanie przydatne w momencie, gdy nie chcemy by informacja o wykryciu ruchu została wysyłana na mail. Prościej i szybciej jest odebrać powiadomienie i przenieść się do interfejsu aplikacji mydlink Lite.

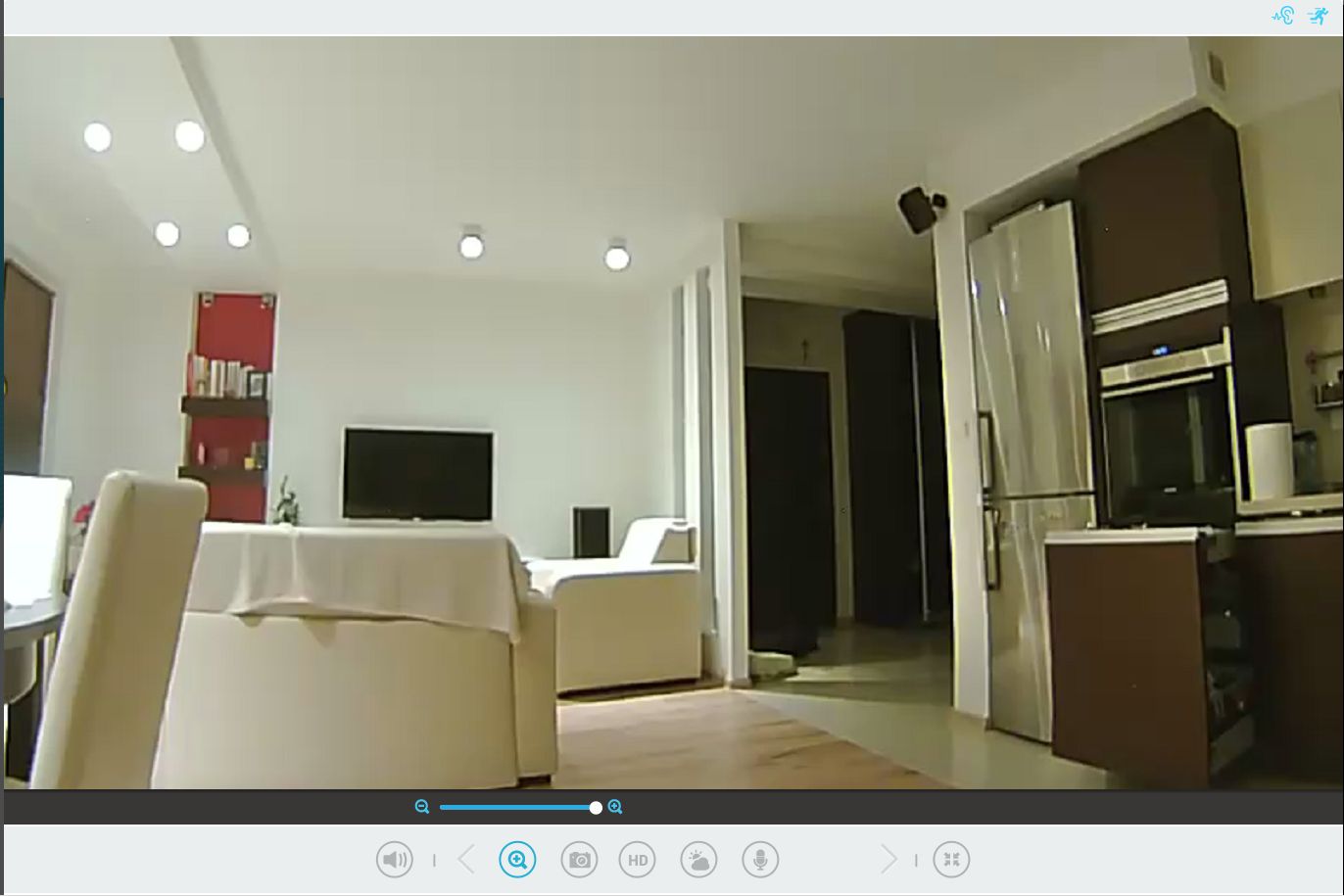

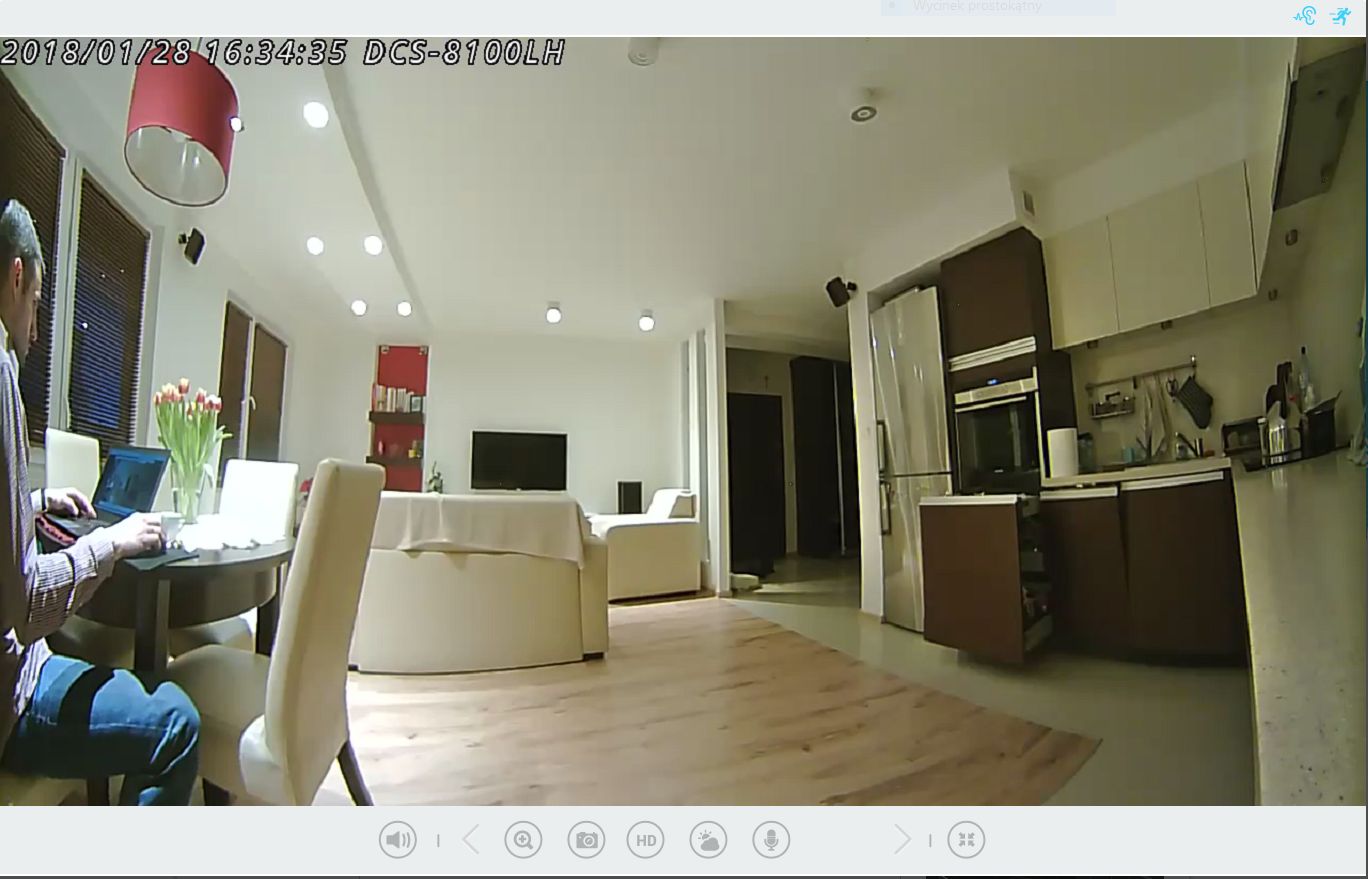

A co odnajdziemy w stronie internetowej mydlink.com? Tu wiele funkcji jest identycznych z funkcjami mobilnej aplikacji. Mamy zatem podgląd na żywo wraz z możliwością aktywowania trybów dzień/noc, jakości obrazu, uruchomienia w pełnym ekranie, komunikacji dwukierunkowej audio czy wyłączenia dźwięku.

Oczywiście znajdziemy także funkcje zoomu cyfrowego. O ile w przypadku mobilnej aplikacji przybliżenie wykonywaliśmy „szczypaniem ekranu”, o tyle w panelu WWW mamy do tego dedykowany suwak. Wygodniej jest jednak korzystać z zoomu w aplikacji mobilnej, gdzie możemy przesuwać powiększony obraz. W przypadku mydlink.com aplikacja wykonuje powiększenie centralnej części ekranu i nie można jej przesunąć.

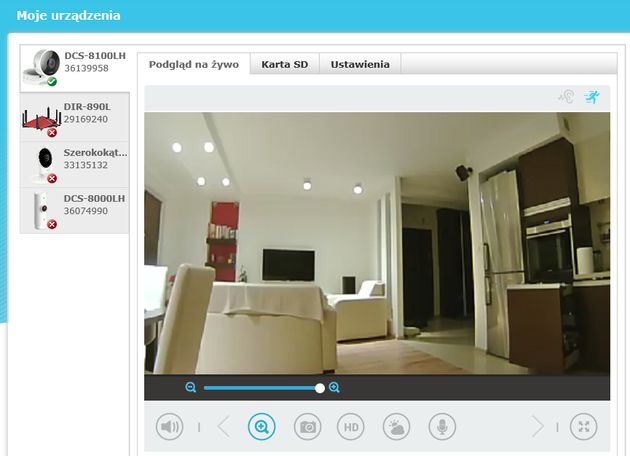

Poniżej kilka zrzutów ekranu z obrazu bez powiększenia i z powiększeniem. Mając na uwadze przeznaczenie kamery, szczegółowość jest na dobrym poziomie.

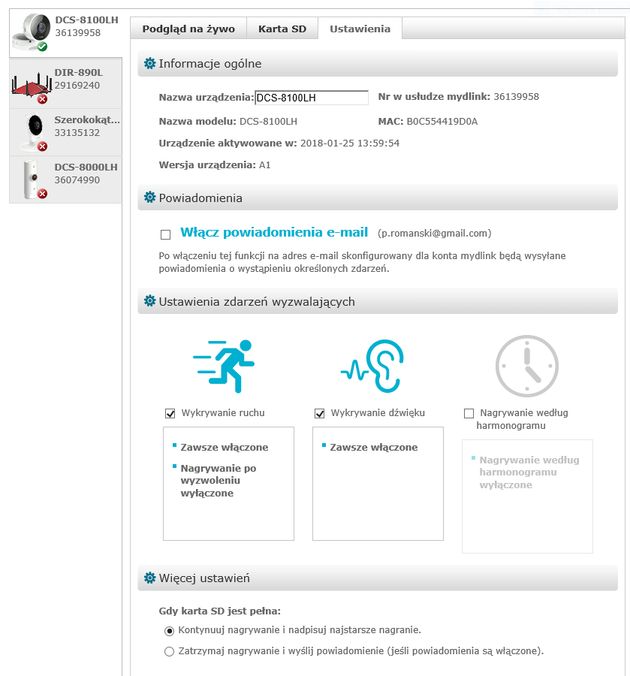

Nieco więcej możliwości parametryzacji ustawień znajdziemy na stronie mydlik.com. Prócz powiadomień, detekcji dźwięku i ruchu możemy precyzyjnie określić sposób nagrywania obrazu.

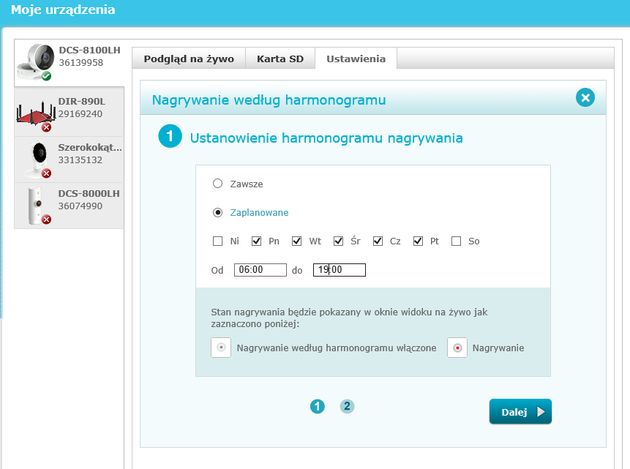

Chodzi przede wszystkim o funkcję harmonogramów. Karta pamięci nie jest tym samym rodzajem nośnika, co dysk twardy rejestratora NVR. Pojemność karty mamy ograniczoną do kilkunastu/kilkudziesięciu gigabajtów. Zatem wygodniej jest doprecyzować harmonogram nagrań – o ile zapis obrazy ma być prowadzony w sposób ciągły.

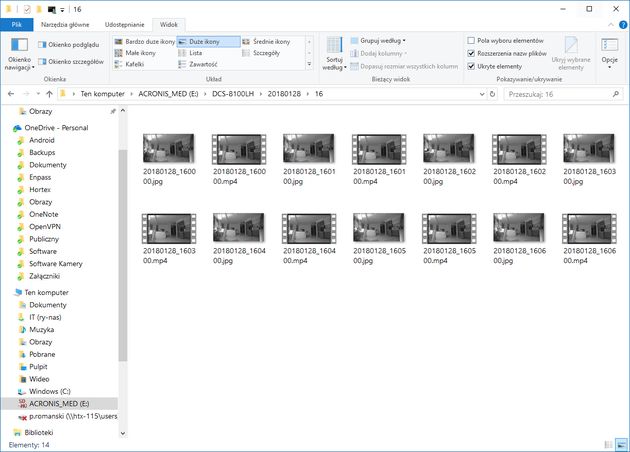

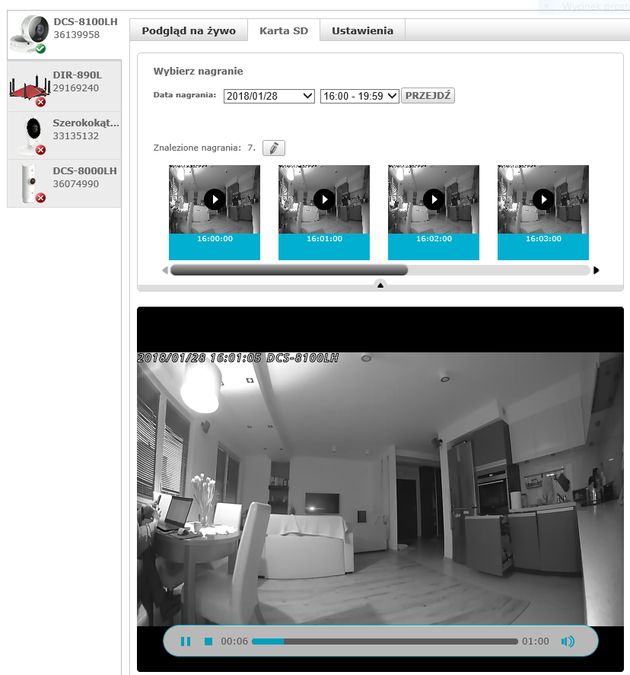

Na koniec w zakładce Karta SD możemy w wygodny sposób przeglądać zarejestrowana nagrania z podziałem na dni tygodnia i godziny. Oczywiście w każdej chwili możemy wyjąc kartę microSD z kamery i skopiować nagrania np. na dysk twardy komputera.

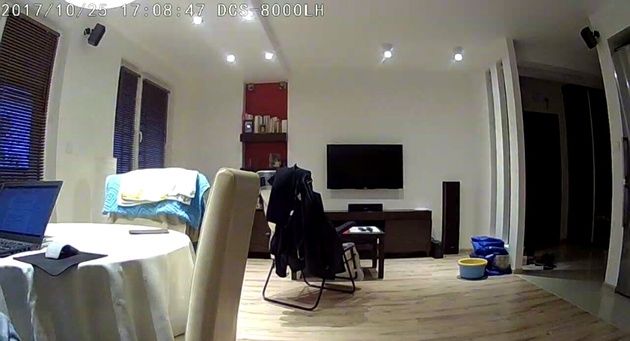

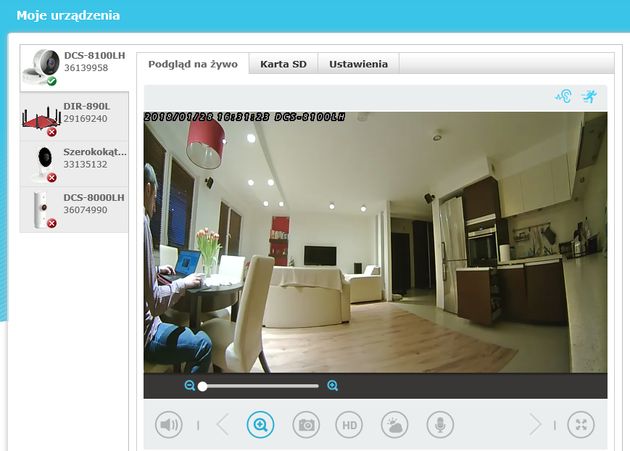

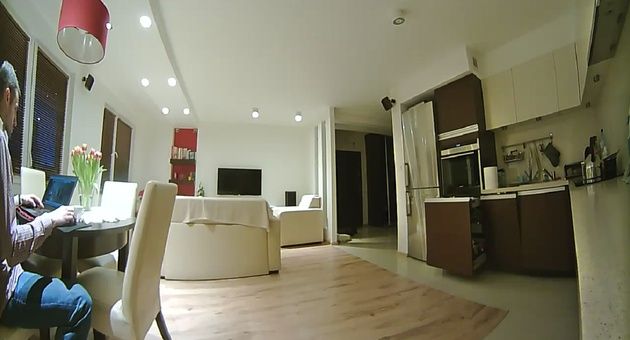

Poznaliśmy już możliwości DCS-8100LH. Pora przyjrzeć się bliżej jakości obrazu kamery. Rozwiązanie oferuje rejestrację obrazu w zakresie 180 stopni. Co nam to daje? Przede wszystkim dzięki jednej kamerze możemy monitorować znacznie większy obszar niż zwyczajowe 90-120 stopni. Różnicę w stosunku do kamery o kącie 120 stopni  do 180 stopni w DCS-8100LH można zobaczyć na poniższych grafikach. Pierwsza z nich to obraz z kamery DCS-8000LH, druga przedstawia obraz z kamery o kącie widzenia 180 stopni. Widać wyraźnie, że DCS-8100LH obserwuje znacznie więcej przestrzeni.

Poniżej kilka przykładów nagrań z kamery D-Link. Pierwszy film obrazuje widok przy świetle dziennym i częściowo sztucznym. Drugi w pochmurne popołudnie z dodatkowym światłem sztucznym. Ostatni film to rejestracja obrazu w nocy.

Jakość nagrywanego dźwięku jest podobna do tego, który mieliśmy możliwość posłuchać w testach modelu DCS-8000LH. Bez trudu można usłuszeć rozmowy w odległośc 4-5 metrów. Dwukierunkowe audio działa prawidłowo. Warto jednak pamiętąć, że niewielki głośnik zamontowany w kamerze może być za cichy w przypadku, gdy kamera będzie zamontowana w głośniejszym pomieszczeniu.

Możliwości monitoringu wideo kamery DCS-8100LH to przykład ciekawego, a zarazem niedrogiego sposobu na podniesienie poziomu bezpieczeństwa w domu. Szerokie kąty widzenia gwarantują znacznie większy obszar objęty monitoringiem, dzięki czemu nie musimy montować wielu kamer IP.

Plusem rozwiązania jest możliwość zapisu nagrań na karcie pamięci, a nie tylko podgląd na żywo. Kamera oferuje dość dobrą jakość rejestrowanego obrazu, zaś usługa mydlink ułatwia zdalny podgląd domowego zacisza.

• Dobra jakość obrazu
• Sprawne działanie usługi mydlink i aplikacji mobilnej
• Dwukierunkowa obsługa audio
• Możliwość zapisu nagrania na karcie microSD oraz w telefonie
• Harmonogramy nagrywania

• Nieco krótki przewód zasilacza.
