Drapieżny zasilacz Cougar A450

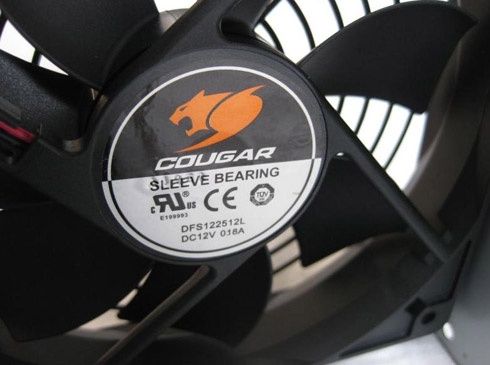

Na wentylatorze naklejono naklejkę z logiem COUGAR.  Okablowanie  Całe okablowanie jest stałe, zasilacz nie jest „modularny” (nie posiada okablowania modularnego).Zasilacz z okablowaniemZastosowano dwie wtyczki cztero pinowe, które można używać jako P8. Zasilacz nie posiada złącza P8, jest to rażący brak. Ilość pozostałych wtyczek jest odpowiednia: 3 x Molex, 1 x FDD, 6 x SATA, 1 x PCI-E 6 PIN oraz 1 x PCI-E 8 (6 + 2) Pin. W prawie każdym modelu z tej serii zasilaczy, zastosowano różną ilość wtyczek. Poniżej zestawienie ilości okablowania w zależności od mocy jednostki zasilającej z serii A.Ilość okablowania oraz jego długość najlepiej obrazuje schemat, który zamieszczam poniżej.Długość tego okablowania powinno starczyć do rozplanowania okablowania w standardowej obudowie. Takiego zasilacza na pewno nie kupimy, aby chować kable w specjalnych otworach czy kanałach. Zaś ilość wtyczek jak najbardziej pozwoli nam zasilić dość duży zestaw komputerowy. Podłączymy do niego dwie karty graficzne, z zastrzeżeniem takim, że jedna na złączu 6Pin, zaś druga na 8Pin bądź również na 6Pin. Wtyczka 24 Pin Jak na najniższą wersję, okablowanie jest bardzo dobre. Jeżeli ilość okablowania nie wystarczy na zasilenie jeszcze większego zestawu komputerowego, można wybrać zasilacz z tej samej serii, lecz o większej mocy.Okablowanie  Budowa i jakość wykonania  Front zasilaczaNa pierwszy "rzut oka" obudowa wygląda całkiem dobrze, jak na produkt z najniższej serii. Lakier, którym została pokryta, jest chropowaty i niestety jest bardzo podatny na zarysowania. Po jednym montażu zasilacz posiadał już wiele rys i to dość głębokich, a był wkładany dosyć ostrożnie. Jednostki zasilające, z jakimi do tej pory miałem do czynienia, były pokryty lakierem o połysku i nie rysowały się, aż tak.Tabliczka znamionowaPo prawej stronie obudowy znajdziemy: tabliczkę znamionową zasilacza wraz z informacją o nazwie produktu, numer seryjny, logo producenta oraz oznaczenie certyfikatu 80 PLUS Bronze.Wytłoczone logo oraz naklejka gwarancyjnaPo drugiej stronie umieszczone zostało wytłoczone logo i nazwa producenta zasilacza, a więc pantera i COUGAR. Znajdziemy tu również plombę gwarancyjną. Usunięcie lub uszkodzenie tej naklejki powoduje utratę 3 letniej gwarancji.Przód zasilaczaOd przodu, na prawie całej powierzchni ścinaki, znajduje się ujście ciepłego powietrza. Zostało ono zbudowane z siatki o kształcie plastra miodu. Niewielką część tej strony obudowy zajmuje miejsce podłączenia kabla zasalającego oraz wyłącznik zasilania jednostki.Tył zasilaczaZ tyłu znajdziemy wyjście pięciu stałych wiązek kabli, które zostało odpowiednio dopasowane do ilości kabli. Wycięto tu też siedem „prążków”, które pełnią role dodatkowego wlotu powietrza. Po za tymi elementami nie znajdziemy tutaj już nic więcej. Zasilacza nie posiada modularnego okablowania, więc nie ma dodatkowych gniazd do podłączania kabli.OplotOploty wiązek są bardzo cienko tkane i ciasno obejmują kable, pełnią tutaj tylko funkcję ochronną. Widać przez nie dokładnie kolory kabli, więc nie pełni roli estetycznej.Spód zasilaczaNa górnej ścianie nic nie znajdziemy, poza czteroma srebrnymi punktami, które są końcówkami śrubek (przykręcone została nimi płytka drukowana).Grill wentylatoraU spodu znajduje się grill, który został wycięty w obudowie zasilacza. Został on dokładnie dopasowany do rozmiaru wentylatora. Na środku zostało przyklejone aluminiowe logo producenta o kolorystyce czarno-srebrnej. Wentylator został przykręcony od zewnątrz czarnymi śrubkami. Ogólnie, zasilacz wygląda bardzo dobrze. Czarna kolorystyka będzie pasować do większości obudów. Platforma testowa  Obecna platforma z zasilaczem be quiet!Platforma testowa: Procesor Intel Core i5 760 @ 3,8 GHz Płyta główna  DFI LP DK P55-T3eH9 Pamięć RAM CORSAIR XMS3 DDR3 4GB (2x2GB) 1600MHz CL7 Dysk HDD Samsung F3 HD103SJ 1 TB Karta graficzna Sapphire Radeon HD6850 1GB Obudowa  Revoltec Sixty 4 System operacyjny Windows 7 Professional 64-bit Sterowniki GPU  ATI Catalyst™ 11.11 Od lewej: COUGAR, be quiet!, AKYGAProdukty przetestowane:- COUGAR A450- be quiet! Straight Power E7 CM 680W- Akyga AK-U3-500 ULTIMATE  Testy  Przetestowane zasilaczeTestowanie – czyli sprawdzanie czy podane dane są rzeczywistością. Testy polegały na pomiarze napięć oraz poboru mocy zasilacza.PROTEK 506Pomiary napięcia zostały wykonane w trzech seriach piętnastominutowych (podczas której był uruchomiony program OCCT i pod koniec zadanego czasu zostały pobrane wyniki, „obciążenie”).Pomiary zostały oddzielone również piętnastominutowymi przerwami („spoczynek”). Urządzenie wykorzystane do pomiarów to multimetr PROTEC 506. Poniżej zamieszczam tabelkę z niepewnościami pomiarowymi dla poszczególnych napięć dla zobrazowania jakości mulitimetru: Napięcie odniesienia Niepewność  3,3 V +- 0,0185 V 5 V +- 0,045 V 12 V +- 0,080 V Na wykresach zostały umieszczone wyniki uzyskane z pomiarów (z uwzględnieniem niepewności) na trzech w/w zasilaczach (kolorem pomarańczowym został zaznaczony zasilacz marki COUGAR, szarym – be quiet!, niebieskim – AKYGA). Wykresy zostały podzielone na dwie główne kategorie: „spoczynek” i „obciążenie”.Test w spoczynku (wartości minimalne i maksymalne) – uruchomione: Windows 7, sterowniki ATI, Kaspersky.Test pod obciążeniem – OCCT w wersji 3.1, test „Power Supply” – po 15 minutach od rozpoczęcia testu były dokonywane pomiary.Od góry: COUGAR, be quiet!, AKYGAPrzed przystąpieniem do testów, zasilacz COUGAR A450 został odpowiednio wygrzany. Jednostka przez okres jednego tygodnia, prawie bez przerw pracowała dość intensywnie. Prawie przez cały okres czasu uruchomiony był test programu OCCT. Pozostałe produkty były już wcześniej przygotowane, a pomiary dokonałem jeszcze raz ze względu na zamianę urządzenia pomiarowego.Na początek napięcie 3,3V (pomiar w dwóch miejscach: SATA i ATX 24 PIN).Wygrana COUGAR-a, a AKYGA na ostatnim miejscu z najdalej oddaloną wartością od idealnego 3,3 V. Podczas obciążenia AKYGA uzyskała napięcie o 0,17V większe od 3,3 V, więc przekracza granicę normy. Dla napięcia 3,3 V norma wynosi od 3,14 V do 3,46 V. Jak można było się spodziewać, na ATX 24 PIN prawie, że identyczne zajmowane miejsca "na podium". Chciałbym tutaj zaznaczyć, że AKYGA U500 nadal nie otrzymała żadnego certyfikatu 80 PLUS, mimo zapewnień producenta, że jest w trakcie certyfikacji. Po uzyskanych wynikach, można powiedzieć, że będzie bardzo trudno uzyskać jakikolwiek certyfikat dla tego produktu.Następnie pomiar napięcia 5 V (MOLEX i SATA).Podczas spoczynku wygrana E7 "ex aequo" z A450 COUGAR-a. Najdalej od 5 V napięcie, podczas pracy programu OCCT, uzyskał COUGAR. Najbliżej idealnego napięcia jest zasilacz marki be quiet!Prawie, że identyczna sytuacja na SATA, jak przy MOLEX-ie. Podczas spoczynku A450 uzyskuje najbardziej zbliżone napięcie do idealnego.Na koniec najwyższe napięcie - 12 V. Pomiar w trzech miejscach: MOLEX, SATA oraz PCIE.Zdecydowana wygrana be quiet!-a. Na zasłużonym drugim miejscu COUGAR, a na "szarym" końcu Akyga. Dla napięcia 12 V norma wynosi: wynosi od 11,40 V do 12,60 V. Wszystkie pomiary mieszczą się w tej normie.Napięcia na Akydze dość mocno oscylują, Be quiet! utrzymuje swoją pozycję. Bohater testu radzi sobie dobrze, napięcie podane przez niego są bardzo stabilne, tak samo ja w przypadku E7.Najgorsze wyniki w całym teście uzyskała Akyga.Sprawność zasilaczy jest potwierdzona poprzez certyfikat, który otrzymały. Obydwa zasilacze posiadają certyfikat 80 PLUS bronze, dlatego ich sprawność praktycznie się nie różni. Poniżej zestawienie osiągniętych sprawności przy 20, 50 oraz 100 %. Akyga nie posiada żadnego certyfikatu, więc nie została zestawiona z konkurentami. Load COUGAR Be quiet! 80 PLUS (%) A450 E7 CM 680W BRONZE 20% 84,15% 85,84% 82% 50% 85,38% 85,86% 85% 100% 84,18% 83,05% 82% Następnie zostały wykonane pomiary poboru prądu przez zasilacz, czyli przez całą platformę testową. Do tego użyto miernika Energy Logger 4000. Zamieszczone poniżej dane zostały bezpośrednio odczytane z urządzenia i nie zostały przeliczone.Testy zostały przeprowadzone w czterech różnych momentach: stand-by, zasilacz wyłączony za pomocą wyłącznika, w czasie spoczynku i obciążenia (warunki jak podczas pomiaru napięcia).Dane techniczne miernika: Wskazanie pomiaru mocy: 0,1 W - 3500 W Wyświetlacz 3 rzędowy z 4 miejscami Dokładność: 5 - 3500 W (± 1% + 1 cyfra) 2 - 5 W (± 5% + 1 cyfra) < 2 W (±15% + 1 cyfra)

 Najwyższą sprawność wykazał zasilacz be quiet!-a, następnie trochę niższą COUGAR i na końcu ponownie Akyga. Moje pomiary są teoretycznie zgodne z tymi, która wykonała organizacja Plug Load Solution. Poniżej zamieszczam wykres przedstawiający pobór prądy po wyłączeniu komputera.A450 i E7 pobierają tyle samo i mniej od Akygi - 1,5 W. U500 pobiera, aż 2,7 W co jest totalną porażką tego produktu.Po wyłączeniu przez wyłącznik, zasilacze nie pobierały prądu, co nie powinno dziwić nikogo.  Podsumowanie i ocena  Najlepszym produktem okazał się zasilacz be quiet! E7 CM 680 W, najgorszym oczywiście Akyga. Recenzowany zasilacz A450 zajął zasłużone drugie miejsce, lecz bliżej mu do be quiet!. E7 miał przewagę ze względu na większą moc znamionową, dlatego nawet można powiedzieć, że COUGAR poradził sobie całkiem nieźle. Oba zasilacze posiadają certyfikat 80 PLUS Bronze i ich sprawność jest zbliżona do siebie, lekką przewagę posiada be quiey. Zasilacz E7 posiada też trochę więcej okablowania (np. wyczkę 8 PIN), ale już jest starszą konstrukcją. W chwili obecnej za podobną cenę, co COUGAR A450, możemy kupić be quiet!-a E8 500W (z dopłatą około 40 zł). Moim zdaniem będzie to lepszy wybór, gdyż ten zasilacz posiada wyższy certyfikat – 80 PLUS Silver.Jednym z minusów może być brak modularnego okablowania. Dla mniej „zaawansowanych” użytkowników może to nie robić różnicy, ale dla osób, które często „zaglądają” do obudowy, na pewno będzie to duży minus.Napięcie, jakie uzyskuje jednostka zasilająca z serii A – COUGAR – są bardzo stabilne i niewiele odbiegają od idealnych. Nie można tak napisać o Akydze, napięcia przy tym produktu wręcz oscylują. Zasila be quiet!-a osiągnął najlepsze napięcia, ale nie różnią się znacznie od tych z A450. Kultura pracy jest na bardzo wysokim poziomie w obu zasilaczach, nawet podczas dużego obciążenia są praktycznie niesłyszalne.COUGAR A450 otrzymuje odznaczenie „Dobry produkt 4/5” – ze względu na dużą liczbę minusów, wyszczególnionych poniżej. Wybranie tego produktu nie będzie na pewno porażką, lecz można za podobną cenę coś lepszego.  COUGAR A450   Plusy:  certyfikat 80PLUS Bronze  dość wysoka sprawność    wygląd    3-letnia gwarancja  kultura pracy  zabezpieczenia     Minusy:  brak modularnego okablowania    lakier podatny na zarysowania  cena (za tą cenę można kupić coś lepszego)   Cena w dniu publikacji: 250 zł. Produkt został wypożyczony przez redakcję Benchmark.pl
