Zaprezentowane przez ECS modele P67H2-A orazH67H2-M2 to prototypowe konstrukcje płyt głównych dla procesorów zgodnych z podstawką LGA 1155.

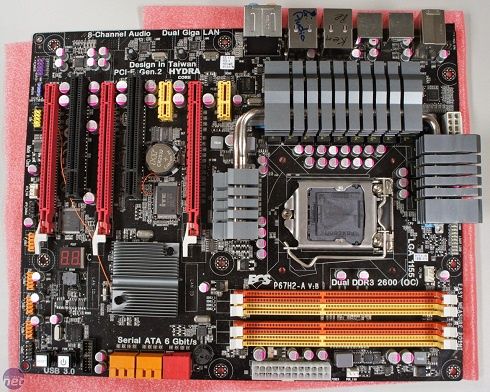

P67H2-A wyposażona została w chipset Intel P67 oraz cztery banki pamięci DDR3, które obsługują pamięci w trybie dwukanałowym z taktowaniem do 2600 MHz (po podkręceniu). Obok podstawki, pod efektownym radiatorem, znalazł się 13-fazowy układ zasilania (10 faz dla procesora oraz 3 dla kontrolera pamięci).
- Prototyp wyposażono w mostek NF200, jednak w finalnej wersji ma być on zastąpiony układem Lucid Hydra, dzięki któremu możemy połączyć karty graficzne GeForce i Radeon tak, aby wspólnie zajmowały się generowaniem grafiki. Na płycie znalazły się trzy gniazda PCI Express x16 (po zastosowaniu układu Lucid Hydra najprawdopodobniej będą działały w wariantach x16 + x16 lub x16 + x8 + x8) oraz dwa PCI Express x1 i dwa zwykłe PCI.
- Pozostałe elementy wyposażenia tej płyty głównej to:
- cztery złącza SATA II 3 Gb/s
- dwa złącza SATA III 6 Gb/s
- dwa porty USB 3.0, które można wyprowadzić na przedni panel obudowy
- wyświetlacz diagnostyczny
- przyciski RESET i POWER

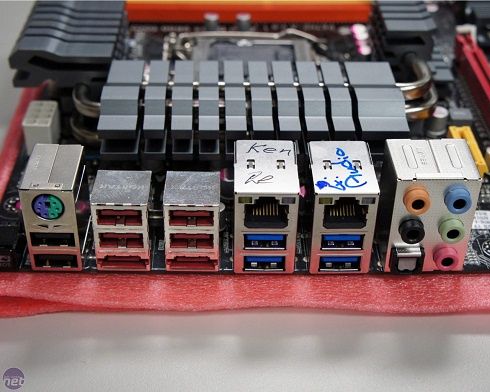

Na tylnym panelu producent umieścił jedno złącze PS/2, sześć portów USB 2.0 i cztery USB 3.0, dwa złącza eSATA, dwie gigabitowe karty sieciowe Gigabit Ethernet oraz wyjścia 8-kanałowej karty dźwiękowej (z optycznym wyjściem S/PDIF).

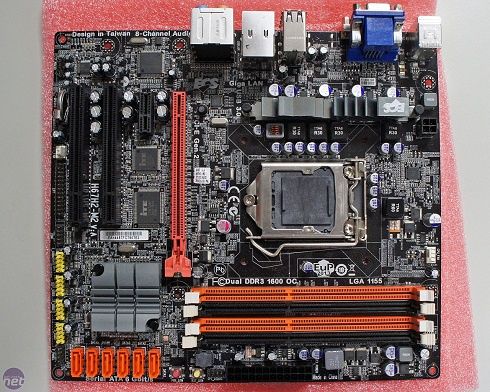

Druga płyta (ECS H67H2-M2) wykorzystuje chipset H67 i ma format mATX, co może sugerować przeznaczenie jej na rynek budżetowy. Podobnie jak w opisanym powyżej modelu do dyspozycji mamy cztery banki pamięci DDR3. Mogą one jednak obsłużyć pamięci tylko o taktowaniu do 1600 MHz (po podkręceniu). Do dyspozycji oddano po jednym porcie PCI-Express x16 i PCI-Express x1 oraz dwa zwykłe PCI.
Producent zdecydował się na umieszczenie aż sześciu gniazd SATA III 6 Gb/s (kompatybilnych wstecz z poprzednimi standardami SATA). Na laminacie nie znajdziemy wyświetlacza diagnostycznego (tak jak miało to miejsce w poprzednim produkcie), a tylko dwa przyciski - POWER i RESET.

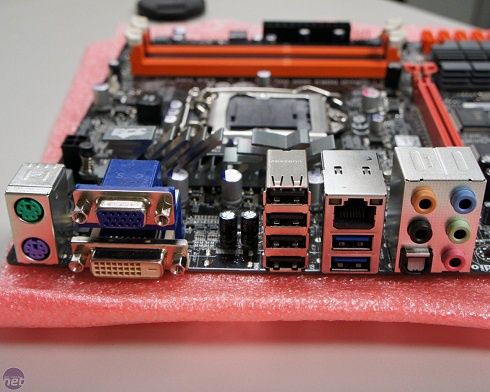

Warto wspomnieć o tym, że na tylnym panelu znalazły się wyjścia wideo DVI i D-SUB (oraz miejsce na port HDMI), co potwierdza przypuszczenia o umieszczeniu zintegrowanej karty graficznej w procesorach Sandy Bridge. Oprócz wyjść wideo mamy tutaj także wyjścia 8-kanałowej karty dźwiękowej (z optycznym wyjściem S/PDIF), porty gigabitowej karty sieciowej, USB 2.0, a także dwa USB 3.0. Nie zabrakło także portów PS/2.
Źródło: bit-tech.net
