ECS: topowa płyta pod AMD Llano

Niedawno ECS zapowiedział, że wprowadzi do swojej oferty trzy płyty główne z podstawką FM1 pod procesory AMD Llano. Okazuje się, że w internecie nic się nie ukryje, bowiem dotarliśmy do zdjęć topowej konstrukcji tego producenta.

Paweł Maziarz

19 maja 2011, 10:45

Trzeba przyznać, że premiera układów APU AMD Llano (zaplanowana na 14 czerwca) zbliża się wielkimi krokami, a tymczasem kolejni producenci prezentują swoje płyty główne dla owych procesorów. Nie tak dawno pisaliśmy o konstrukcji AMD, która nie będzie dostępna w sprzedaży oraz o modelu HD3V chińskiej firmy ASL. Tym razem przyszła pora na coś mniej egzotycznego – płytę A75F-A firmy ECS. Warto zaznaczyć, że przed niedawno producent ten zapowiedział, iż w jego ofercie pojawią się oprócz owego modelu jeszcze dwa, które będą nieco skromniejsze.

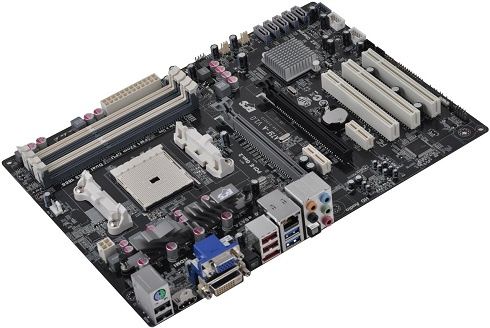

Model ECS A75F-A bazuje na pełnowymiarowym, ciemnobrązowym laminacie formatu ATX, a na jej pokładzie znalazł się mostek Hudson-D3. Za zasilanie procesora odpowiada 5-fazowa sekcja (4 fazy dla procesora i 1 faza dla kontrolera pamięci), która została przykryta efektywnie wyglądającym radiatorem.

Na uwagę zasługuje koszyk obok podstawki FM1, który podzielono na dwie części. Podobny patent zastosował w swoich płytach dla AM3+ASRock i ASUS oraz chiński ASL w modelu z socketem FM1. Rozwiązanie to ma dwie zalety – gwarantuje lepszy obieg powietrza wokół podstawki, a przez to zapewni niższe temperatury sekcji zasilania oraz zapewnia kompatybilność z coolerami pod podstawki AM2(+) lub AM3(+). Dla pamięci przeznaczono cztery banki, mogące obsłużyć moduły o taktowaniu do 1866 MHz. Trzeba przyznać, że biorąc pod uwagę obsługę kości o taktowaniu zaledwie 1066 MHz przez model HD3V, jest to dosyć dużym zaskoczeniem.

Karty rozszerzeń można montować w dwóch portach PCI-Express x16, dwóch PCI-Express x1 oraz trzech zwykłych PCI. Prawdopodobnie jednak drugi port PCI-Express x16 działa z prędkością x4. W dolnym, lewym rogu laminatu umieszczono pięć gniazd SATA III 6 Gb/s. Niepokój budzą gorsze jakościowo, elektrolityczne kondensatory poza sekcją zasilania – trzeba przyznać, że we flagowym modelu powinny być zastąpione przez trwalsze, polimerowe.

Na tylnym panelu płyty znajdziemy:
