EIZO ColorEdge 303W - test monitora dla profesjonalisty

ColorEdge to seria monitorów przeznaczonych do prac graficznych, prepressu, edycji fotografii i wideo, a także postprodukcji. Monitory z tej rodziny oferują możliwość sprzętowej kalibracji, która zapewnia doskonałe odwzorowanie barw, szeroki zakres dostępnych parametrów pracy oraz wysoką powtarzalność dokonywanych regulacji.

W skład serii wchodzą najbardziej zaawansowane panele, jakie oferuje obecnie ten producent, a model ColorEdge 303W zajmuje wśród nich topowe miejsce. Zastosowane rozwiązania, takie jak funkcja wyrównująca jasność i barwy na całej powierzchni matrycy (Digital Uniformity Equalizer), przeznaczone są one przede wszystkim do prac związanych z kolorem – obróbki fotografii i materiałów wideo oraz aplikacji typu CAD/CAM.

Lampy podświetlające zmieniają parametry swojej pracy przez około dwie godziny od uruchomienia, a zmiany w temperaturze otoczenia spowodować mogą kolejne fluktuacje poziomu jasności. W dłuższym okresie do głosu dochodzi także nieunikniona degradacja świetlówek (CCFL). Technologia EIZO wykorzystuje wbudowany w tylną ściankę panelu LCD sensor optyczny i dedykowane układy elektroniczne w celu przeciwdziałania wahaniom poziomu jasności. Ma to również wpływ na przedłużenie żywotności produktu.

Jednak prace nie zakończyły się na zapewnieniu prawidłowego podświetlenia. Również precyzyjne odwzorowanie krzywej gamma każdej z barw podstawowych (RGB) jest konieczne do prawidłowego wyświetlania kolorów. Panel CG303W już w trakcie produkcji otrzymuje precyzyjną kalibrację barw składowych w całym zakresie od 0 do 255 (256 odcieni), z wykorzystaniem 12-bitowej tabeli kolorów zapisanej w modułach elektronicznych.

Monitor nie oferuje złącza Display Port, ale tradycyjne DVI-D zapewnia transmisję 10-bitowej informacji o kolorze. Oznacza to, że jednocześnie może być przetwarzana informacja aż o 1 miliardzie kolorów. Jest to aż 64 razy więcej niż w przypadku palety barw, jaką oferuje sygnał 8-bitowy (16,7 miliona).

Ponadto 16-bitowe przetwarzanie informacji pozwala na odwzorowanie drobnych detali obrazu nawet w jego najciemniejszych partiach. Odpowiedni poziom czerni nie zakłóca też płynności przejść tonalnych i zapewnia odpowiednią głębię wyświetlanego obrazu.

Czas reakcji matrycy także został dopracowany. Technologia Overdrive Circut poprzez kontrolę napięcia każdego piksela usprawnia wyświetlanie obrazu ruchomego. Rozwiązanie to skraca czas zmiany jasności każdego piksela nie tylko między minimalną a maksymalną wartością, ale również pomiędzy poszczególnymi odcieniami. Czas reakcji wynosi 12 milisekund, więc monitor powinien sprawdzić się w podczas multimedialnej rozrywki (filmy, gry, prezentacje), choć trudno sobie wyobrazić, aby ktoś kupował monitor za 15 000 zł właśnie do gier.

» Zobacz pełną specyfikację na stronie producenta

Obudowa ekranu wykonana jest z czarnego plastiku wysokiej jakości, oferującej matowe (chropowate) wykończenie, podobnie jak imponująca 30-calowa matryca o rozdzielczości 2560x1600 pikseli (proporcje 16:10).

Brak nieprzyjemnych odblasków wyraźnie poprawia komfort pracy w mocno oświetlonym pomieszczeniu. Jak wiadomo warunki pracy nie zawsze są idealne. W pracowaniach CAD zazwyczaj jest ciemno, ale na przykład fotografowie często pracują w jasnym studio i to oni przede wszystkim powinni docenić jakość materiałów.

Sama matryca wykonana jest w technologii In-Plane Switching (IPS), pozwalającej uzyskać przede wszystkim dużo lepsze kąty widzenia oraz niemal idealne odwzorowanie kolorów w porównaniu do dużo tańszej i mniej zaawansowanej technologii Twisted Nematic (TN).

Ramka okalająca wyświetlacz jest dość cienka (około 23 mm szerokości) i symetryczna z każdej strony. W jej dolnej części producent umieścił panel z przyciskami, dzięki którym kontrolować możemy wszystkie ustawienia obrazu. Głębokość ekranu nie zachwyca, bo wynosi aż 9 centymetrów, ale nie zapominajmy, że jest to sprzęt stricte profesjonalny, więc walory praktyczne radykalnie przewyższają te estetyczne.

Cała konstrukcja waży prawie 16 kg i jest bardzo stabilna. Przypadkowe potrącenia nie robią na niej absolutnie żadnego wrażenia. Monitor opiera się na dużej, rozłożystej stopie w kształcie litery V, wzmocnionej od spodu elementem stalowym, a z góry pokrytej matowym plastikiem, takim samym jak w przypadku ramy ekranu.

Wysoka noga podtrzymująca górną część urządzenia daje użytkownikowi szeroką możliwość regulacji oraz zawiera zintegrowany tunel dla kabli. Ekran można pochylać do tyłu o 40 stopni, jednak opór jest na tyle duży, że nie da się tego dokonać przy użyciu wyłącznie jednej ręki.

W poziomie regulacja wynosi 35 stopni w lewą oraz prawą stronę i odbywa się lekko i płynnie, a stopka w tym czasie pozostaje całkowicie nieruchoma (dzięki gumowym podkładkom).

Ponadto dużym plusem jest zastosowanie pivota, czyli możliwości obrotu ekranu do pozycji pionowej. Regulować możemy także wysokość położenia ekranu w zakresie 118 milimetrów.

Tylna ścianka obudowy została wyposażona w mocowanie VESA 100x100 mm służące do montażu ściennego. Standardowo przykręcona jest do niego końcówka długiej nogi podtrzymującej ekran.

Dostęp do złączy sygnałowych i portów USB nie jest utrudniony. W tylnej części użytkownik otrzymuje do dyspozycji dwa wejścia sygnałowe DVI-D, jedno wejście USB typu B oraz gniazdo zasilania. Wszystkie wymienione złącza skierowane są w dół, więc nie przeszkadzają podczas montażu ściennego. Z kolei dwa wyjścia USB typu A zintegrowane zostały z prawej strony ramki. Za ich pomocą możemy wykorzystywać monitor w charakterze tzw. huba.

Testy monitorów:

• BenQ XL2410T
• BenQ EW2420
• iiyama ProLite E2472HD
• Samsung SyncMaster BX2440
• Hanns.G (27,5")
• Asus Designo ML248H (24")
• Asus VE276Q (27")
• wszystkie testy monitorów LCD

Przyciski dające dostęp do menu ekranowego umieszczone zostały w centrum dolnej części ramki otaczającej ekran. Wszystkie z nich mają identyczny prostokątny kształt i wytłoczone proste symbole graficzne określające ich zastosowanie.

Opcji jakie mamy do wyboru w samym menu jest pod dostatkiem. Niestety nie znajdziemy wśród nich ustawień w języku polskim, więc opierać będziemy musieli się na innym mniej lub bardziej znanym języku (np. angielskim). Menu jest za to bardzo łatwe w obsłudze.

Jeśli podłączymy monitor przez USB i skalibrujemy go przy użyciu dedykowanego oprogramowania (ColorNavigator), opcje odnoszące się do kolorów i jasności nie będą aktywne. Po kalibracji aktywny będzie profil CAL (calibration). Jeśli będziemy chcieli zastosować własne ustawienia, będziemy musieli przełączyć się na tryb Custom.

EIZO CG303W wyposażono w 8 przycisków służących do sterowania ustawieniami. Pierwszy (SIGNAL) jak sama nazwa wskazuje służy do wyboru źródła sygnału DVI, drugi (MODE) wyświetla tryby FineContrast, trzeci (ENTER) wyświetla menu główne, czyli ScreenManager-a oraz zatwierdza wybór ustawień, cztery kolejne klawisze służą do nawigacji (lewo, dół, góra, prawo), a ostatnim przyciskiem włączymy lub wyłączymy urządzenie.

Mała dioda umieszczona po prawej stronie panelu przycisków sygnalizuje aktywność monitora – niebieska (włączony), pomarańczowa (stan czuwania), a brak podświetlania oznacza, że panel jest wyłączony.

• Ustawienie sRGB

rzeczywista temperatura barw 6500K, luminancja 181,6 cd/m2

• Ustawienie EMU

rzeczywista temperatura barw 6900K, luminancja 255,5 cd/m2

• Ustawienie CAL (po kalibracji za pomocą ColorNavigator)

rzeczywista temperatura barw 6100K, luminancja 82,1 cd/m2

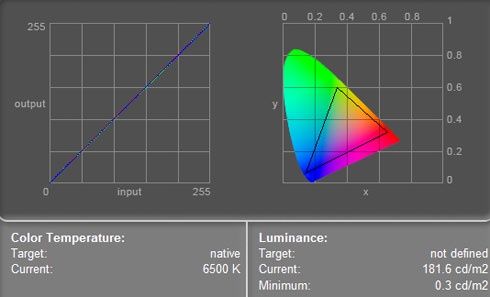

Profil sRGB

W przypadku tak profesjonalnego monitora trudno tak naprawdę pisać o trybach fabrycznie zaprogramowanych. Jedynym użytecznym jest sRGB, ale przydaje się on tylko w niektórych sytuacjach (np. projektowanie grafiki webowej). Podczas wykonywania zaawansowanych projektów drukarskich lub fotograficznych jedyną słuszną drogą do celu będzie ustawienie wszystkiego ręcznie.

W teście tradycyjnie wykorzystaliśmy kolorymetr Eye One Display 2. Temperaturę barwową ustawiliśmy na 6500K, natomiast kontrast pozostał domyślny (nie ma opcji odpowiedzialnej bezpośrednio za zmianę kontrastu). Aby ją uzyskać, należało ręcznie ustawić składowe kolorów w następujący sposób:

R = 100

G = 78

B = 83

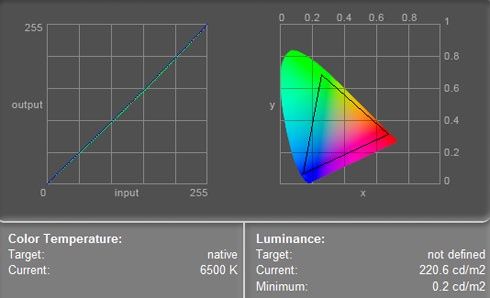

Optymalny poziom luminacji uzyskaliśmy przy temperaturze kolorów ustawionej na 6500K, jasności 40% i kontraście domyślnym. Krzywa kolorów wygląda dokładnie tak, jakbyśmy tego oczekiwali od monitora klasy profesjonalnej - jest idealna.

Producent obiecuje luminację maksymalną na poziomie 260 cd/m2. Nasze analizy nie potwierdziły tych wartości. Maksymalny poziom 220,8 cd/m2 otrzymaliśmy dla jasności ustawionej na 100 (kontrast był domyślny).

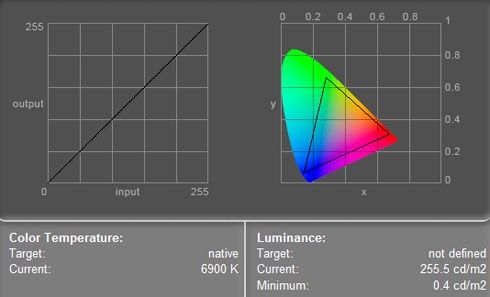

Nie jest to jednak pełnia możliwości EIZO. Wyższą luminację udało się uzyskać w trybie EMU, który jak już wcześniej wspomnieliśmy dał rezultat 255,5 cd/m2, czyli bardzo zbliżony do deklaracji producenta.

Jasność 100, kontrast domyślny

Jasność 100, kontrast 100

Następny test polegał na zmierzeniu poziomów luminancji. Monitor ustawiliśmy na 6500K (R=100, G=78, B=83), a kontrast był domyślny. Wyniki:

• 0% = 87,6 cd/m2
• 10% = 96,6 cd/m2
• 20% = 115,0 cd/m2
• 30% = 128,3 cd/m2
• 40% = 141,9 cd/m2
• 50% = 154,3 cd/m2
• 60% = 166,2 cd/m2
• 70% = 185,7 cd/m2
• 80% = 201,0 cd/m2
• 90% = 212,1 cd/m2
• 100% = 220,8 cd/m2

Co 10% jasność rośnie zauważalnie. Praca na EIZO CG303W będzie komfortowa nawet na minimalnej jasności, pod warunkiem, że pomieszczenie nie jest mocno oświetlone. Wartość przyjęta przez nas za optymalną uzyskiwana jest przy około 40% mocy podświetlenia, choć sam producent do typowych zadań zaleca około 120 cd/m2, które uzyskujemy już przy 25%.

Duża powierzchnia ekranu i wysoka moc lamp dają też efekt uboczny w postaci silnego nagrzewania się. Z przymrużeniem oka można napisać, że w zimie panel sprawdzi się znakomicie jako 30-calowy grzejnik. ;-)

Równomierność rozkładu luminacji na płaszczyźnie wyświetlacza jest wręcz idealna. Odchylenia w okolicy nawet 4% są dopuszczalne.

Używając programu Pixel Persistence Analyzer i testu Streaky Pictures sprawdziliśmy czy występuje „efekt ducha”. Zauważyliśmy go przy tempie 9, monitor nadaje się więc nie tylko do projektowania grafiki, ale również do gier oraz filmów. Tak zwane smużenie daje się zaobserwować, ale w praktyce nie powinno nikomu przeszkadzać.

Kąty widzenia są bardzo dobre. Graficy nie powinni narzekać na nieprzyjemny efekt zaciemniania dołu lub rozjaśniania góry ekranu. W pionie kąty są prawie tak samo dobre jak w poziomie. Trzy, a nawet cztery osoby siedzące obok siebie nie będą miały najmniejszych problemów oglądając film, prezentację lub inny pokaz multimedialny. Najwięcej jednak zyskają profesjonalni graficy projektujący grafikę przeznaczoną do druku – obraz można traktować jako referencyjny.

Podczas typowej pracy przy luminancji 140 cd/m2 monitor zużywa niecałe 100 W energii, a przy maksymalnej jasności niecałe 140 W. To bardzo dużo, ale należy pamiętać, że matryca nie jest podświetlana diodami LED, tylko zimnymi katodami, ma bardzo dużą powierzchnię i wykonana została w technologii IPS. Jest to panel profesjonalny, dający duże możliwości zaawansowanym użytkownikom, ale kosztem zwiększonego zapotrzebowania na energię elektryczną.

Martwić może też pobór energii w czasie spoczynku (gdy panel jest wyłączony) – 5 watów to dość dużo, a sprzętowego wyłącznika prądu po prostu nie ma (w razie potrzeby musimy wypinać kabel z gniazdka).

EIZO ColorEdge 303Wjest znakomitym monitorem przeznaczonym w szczególności do profesjonalnych prac graficznych. Urządzenie oferuje rewelacyjny stopień odwzorowania kolorów i bardzo dobrą równomierność rozkładu luminacji.

Wysoką jakość osiągnięto dzięki zastosowaniu takich funkcji jak  Digital Uniformity Equalizer, która wyrównuje jasność i barwy na całej powierzchni matrycy, czy sensorowi optycznemu wbudowanemu w tylną ściankę panelu LCD, który przeciwdziała wahaniom poziomu jasności.

Jeden z dwóch wbudowanych portów DVI-D zapewnia transmisję 10-bitowej informacji o kolorze przy zastosowaniu kabla Dual Link - jednocześnie może być przetwarzana informacja aż o 1 miliardzie kolorów.

Nie bez znaczenia jest również duża powierzchnia robocza 30-calowego ekranu IPS oraz jego rozdzielczość (2560x1600 px) i proporcje 16:10. Są to cechy bardzo poszukiwane przez profesjonalistów pracujących na dużych dokumentach (np. materiały drukowane lub cyfrowe zdjęcia z profesjonalnych aparatów, takich jak na przykład Hasselblad H4D-60).

Kolejnym potężnym plusem jest rozbudowana ergonomia obejmująca szerokie możliwości regulacji wysokości położenia ekranu, jego pochylenia w pionie oraz obrotu w poziomie. Nie zabrakło także pivota pozwalającego ustawić ekran do pozycji pionowej.

Jedynie cena wydaje się szokująca dla przeciętnego śmiertelnika, ale EIZO CG303W z pewnością nie jest sprzęten dla każdego.
