Enermax NAXN 82+ ADV 550 W – zasilacz dobry dla każdego

Firma Enermax zadebiutowała na rynku w 1990 roku i od początku swojej działalności zajmowała się zasilaczami komputerowymi. Obecnie oferuje też obudowy, chłodzenia i peryferia komputerowe, ale to właśnie z zasilaczami jest kojarzona najbardziej – jej portfolio można podzielić na topowe jednostki z serii Platimax, średniej klasy Revolution, tańsze NAXN, a także budżetowe Triathlor. Można zatem powiedzieć, że każdy znajdzie coś dla siebie. Dzisiaj rzucimy okiem na model z serii NAXN 82+ ADV o mocy 550 W.

Zasilacze NAXN 82+ ADV to udoskonalone wersje podstawowej serii NAXN 82+. Jednostki te sprawdzą się w tańszych i średnio wydajnych komputerach, a ich sprawność potwierdzono certyfikatem 80 PLUS Bronze (wynosi ona 84 – 88%). Można zatem powiedzieć, że są to zasilacze dla tzw. zwykłego zjadacza chleba – nie doświadczymy tutaj unikalnych technologii, czy innych wodotrysków. Jak się sprawdza NAXN 82+ ADV w wersji 550 W? Sprawdźmy to!

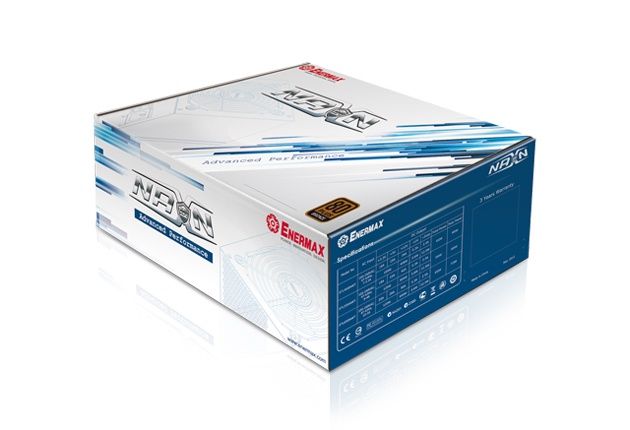

NAXN 82+ ADV 550 W dotarł do nas w niewielkim opakowaniu, na którym znalazły się najważniejsze informacje – wyszczególniono też główne zalety oraz umieszczono krótki opis zastosowanych technologii. Na dodatkowe wyposażenie składa się przewód zasilający o długości 1,5 m, cztery śrubki montażowe zaczep zabezpieczający przewód zasilający oraz instrukcja obsługi (również po Polsku).

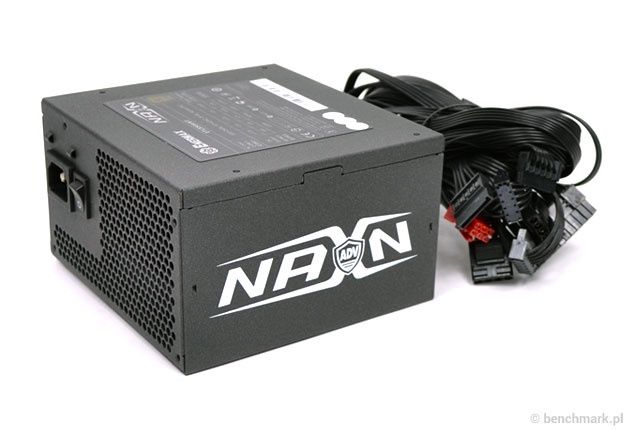

Zasilacz zamknięto w obudowie o wymiarach 150 x 86 x 140 mm, której powierzchnię pokryto matowym, lekko chropowatym lakierem w kolorze ciemnego grafitu. Jej struktura jest odporna na zarysowania, a ponadto nadaje całości ciekawego wyglądu. Z przodu wyprowadzono wszystkie wiązki (o których trochę później), natomiast na tylnej ściance – z otworami o strukturze plastra miodu - umieszczono włącznik oraz główne gniazdo sieciowe z zaczepem zapobiegającym przypadkowemu wypięciu przewodu zasilającego.

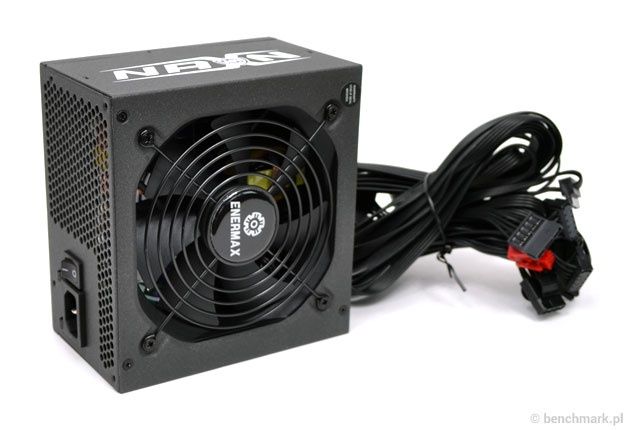

Do chłodzenia jednostki wykorzystano 120-milimetrowy wentylator Yate Loon D12BH-12 z podwójnym łożyskiem kulkowym. Jego prędkość obrotowa jest regulowana automatycznie na zasadzie logiki rozmytej – maksymalnie rozpędza się do 2300 RPM, a generowany wtedy szum jest już słyszalny. Producent zastosował tutaj także opatentowany wlot powietrza, który redukuje jego zawirowania i redukuje wytwarzany hałas. Do osłony „śmigiełka” wykorzystano druciany grill z logo producenta.

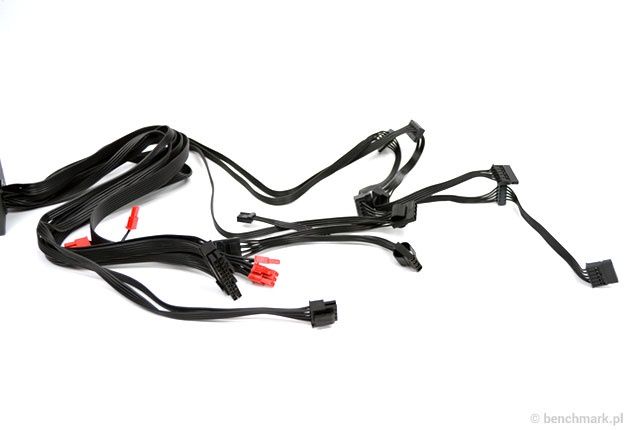

Główną cechą charakterystyczną serii NAXN 82+ ADV są czarne, płaskie wiązki, które nie tylko lepiej wyglądają, ale też zajmują mniej miejsca i pozwalają na lepszą cyrkulację powietrza wewnątrz obudowy komputera, względem standardowych, okrągłych wiązek. Szkoda tylko, że producent nie zdecydował się na modularny (przynajmniej częściowo) system okablowania, co z pewnością wypadłoby jeszcze lepiej, aniżeli stały z płaskimi wiązkami. Przewody ATX12V, EPS12V i PCI-E są nieco grubsze niż SATA i MOLEX/FDD, ale producent nie umieścił na nich stosownego oznaczenia przekroju (AWG). Do dyspozycji oddano następujące wiązki:

• ATX 20+4 pin o długości 550 mm
• EPS 4+4 pin o długości 610 mm
• 2x PCI-E 6+2 pin o długości 670 mm (druga wtyczka oddalona o 150 mm)
• 4x SATA o długości 940 mm (kolejne wtyczki oddalone co 140 mm)
• 3x SATA o długości 800 mm (kolejne wtyczki oddalone co 140 mm)
• 3x MOLEX + FDD o długości 940 mm (kolejne wtyczki oddalone co 140 mm)

Przewody są długie i nie powinny sprawiać problemów nawet w większych obudowach typu Full Tower. Wtyczek zasilających jest na tyle, aby podłączyć wydajną konfigurację z dwoma średnio wydajnymi lub jedną topową kartą graficzną oraz kilkoma dyskami twardymi.

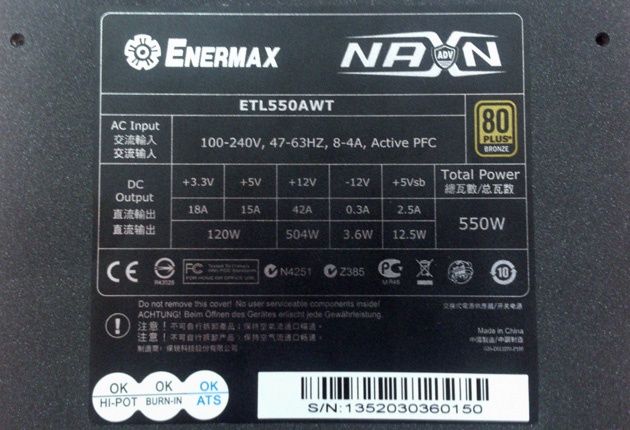

Na dolnej ściance umieszczono tabliczkę znamionową, która ukazuje następujące dane wejściowe i wyjściowe:

Całkowita moc znamionowa zasilacza to 550 W, natomiast główna linia zasilające 12 V ma obciążalność 504 W (42 A). Mniej ważne linie 3,3 V i 5 V mają łączną obciążalność na poziomie 120 W, natomiast najmniej ważne -12 V i 5Vsb odpowiednio 3,6 i 12,5 W.

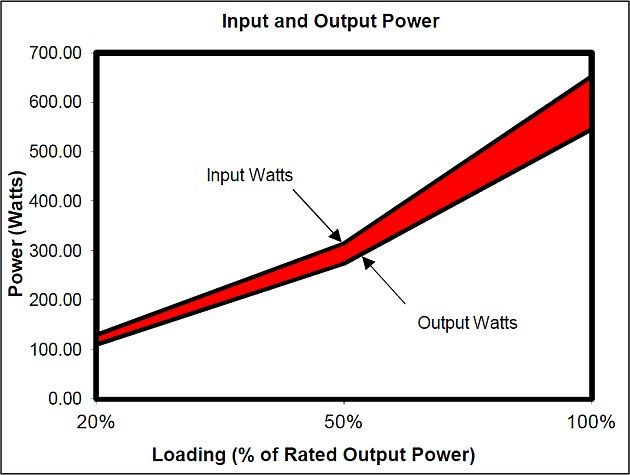

Wykres przedstawiający sprawność zasilacza ENERMAX NAXN 82+ ADV 550 W - stosunek mocy pobieranej przez zasilacz (Input Watts) do mocy dostarczanej do komputera (Outputs Watts). Czerwone pole obrazuje moc zamienianą w ciepło (traconą).

Sprawność zasilacza potwierdzono certyfikatem 80 PLUS Bronze, natomiast dokładne wartości dla poszczególnych poziomów obciążenia to odpowiednio: 79,51% (10%), 84,90% (20%), 86,96% (50%) i 83,61% (100%). Trochę zatem brakuje do srebrnego oznaczenia – aby je otrzymać zasilacz musi mieć sprawność na poziomie co najmniej -/85/88/85%.

NAXN 82+ ADV 550 W to konstrukcja opracowana przez Channel Well Technology, a więc jednego z wiodących projektantów zasilaczy komputerowych. Główny kondensator (400 V/ 330 uF) został wyprodukowany przez firmę Panasonic i jest certyfikowany do pracy w temperaturze do 105° C. Oczywiście nie zapomniano również o zgodności ze stanami głębokiego uśpienia C6 i C7 w platformie Intel Haswell.

Nad bezpieczeństwem jednostki czuwają następujące zabezpieczenia (brakuje ochrony przed zbyt wysoką temperaturą i przed zbyt wysokim prądem):

• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przed zbyt niskim napięciem (UVP DC) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu
• przeciwprzeciążeniowe (OPP) - zabezpiecza przed przeciążeniem zasilacza, gdy całkowita pobierana moc jest wyższa niż obciążenie maksymalne
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed prądami udarowym (SIP) – zabezpieczenie to chroni przez zakłóceniami oraz obciążeniami indukcyjnymi z sieci energetycznej

Nie zapomniano też o zgodności z dyrektywami ekologicznymi ErP Lot 6 2013 i Energy Star 5.0, a także certyfikatami bezpieczeństwa CE i FC.

• Windows 7 Ultimate 64-bit SP1
• AMD Catalyst 13.9 WHQL

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy podczas pięciu następujących scenariuszy, które są typowe dla użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC media player 2.1.2
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w wymagającej grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT 4.4.0 oraz MSI Kombustor 2.5.0. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Ze względu na zmianę platformy testowej, nasza baza wyników uległa pomniejszeniu. Zasilacz firmy Enermax mogliśmy porównać do modeli SilentiumPC Vero L1 500 W (80 PLUS), High Power Element Bronze 500 W (80 PLUS Bronze) i Chieftec Navitas GPM-650C 650 W (80 PLUS Gold).

Z poborem mocy jest różnie. O ile podczas spoczynku i uruchomienia aplikacji wielowątkowej lub gry jest on stosunkowo niski, to w przypadku odtwarzania filmu lub korzystania z aplikacji 1-wątkowej jest już wysoki – wyższy nawet od modeli z teoretycznie niższą sprawnością.

Podczas maksymalnego obciążenia procesora i/lub karty graficznej wszystko wróciło do normy. Enermax NAXN 82+ ADV 550 W plasuje się zaraz po modelu Chiefteca z wyższą sprawnością.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Najważniejsze napięcie 12 V jest zaniżone, ale nadal mieści się w granicach normy ATX. Zaobserwowaliśmy również stosunkowo duże spadki po obciążeniu platformy. Z kolei na mniej ważnych szynach 3,3 V i 5 V odnotowaliśmy lekko zawyżone wartości, a obciążenie platformy powoduje ich lekkie wahania.

Enermax NAXN 82+ ADV o mocy 550 W to konstrukcja, która sprawdzi się w komputerach z jedną wydajniejszą lub dwoma średnio wydajnymi kartami graficznymi. Wiązki zasilacza są na tyle długie, że pozwolą na podłączenie podzespołów nawet w większych obudowach, a płaskie ułożenie przewodów nadaje całości efektowniejszego wyglądu. Szkoda tylko, że producent nie zdecydował się zastosować choć częściowo modularnego okablowania. Sprawność zasilacza potwierdzono certyfikatem 80 PLUS Bronze, a więc nie należy ona do najwyższych. Można zatem spodziewać się trochę wyższego (o kilka – kilkanaście W) poboru mocy względem droższych konstrukcji z wyższymi certyfikatami. Nie są to jednak na tyle duże różnice, aby rzucały się w oczy na rachunkach za prąd. Dodatkowym atutem jest zgodność ze stanami głębokiego uśpienia w platformie Intel Haswell.

Pod względem stabilności napięć mogłoby być nieco lepiej - chociaż zaznaczamy, że odnotowane wartości mieszczą się w granicach normy ATX. O ile mniej ważne linie 3,3 V i 5 V podają lekko zawyżone napięcia, to najważniejsza 12 V podaje zaniżone, a obciążenie platformy powoduje jego skoki. Nad bezpieczeństwem jednostki czuwa komplet zabezpieczeń, chociaż szkoda, że nie zaimplementowano zabezpieczeń przed wysoką temperaturą i zbyt wysokim prądem.

NAXN 82+ ADV o mocy 550 W kosztuje około 280 złotych. Konkurencja na rynku zasilaczy jest tak duża, że przy takim pułapie cenowym nie wyróżnia się on zbytnio w gąszczu innych, podobnych jednostek. Sytuację mogłaby zmienić obniżka ceny o 40 – 50 złotych.
