Co prawda oficjalna premiera płyt głównych z podstawką LGA 1150 i chipsetami Intel Z97/H97 ma nastąpić dopiero za kilka dni, ale i tak kluczowi producenci już zdążyli pochwalić się swoimi nowościami.

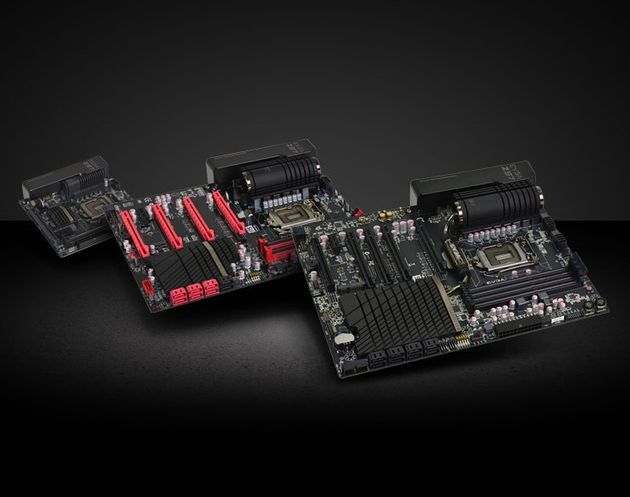

Niedawno poznaliśmy również konstrukcje firmy EVGA, które zwłaszcza powinny zainteresować entuzjastów i overclockerów.

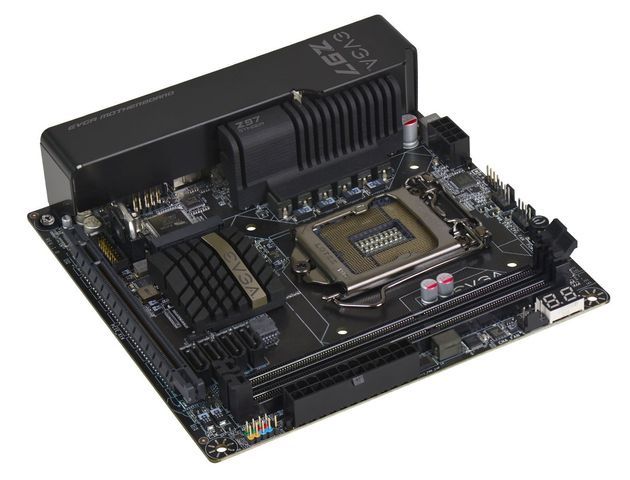

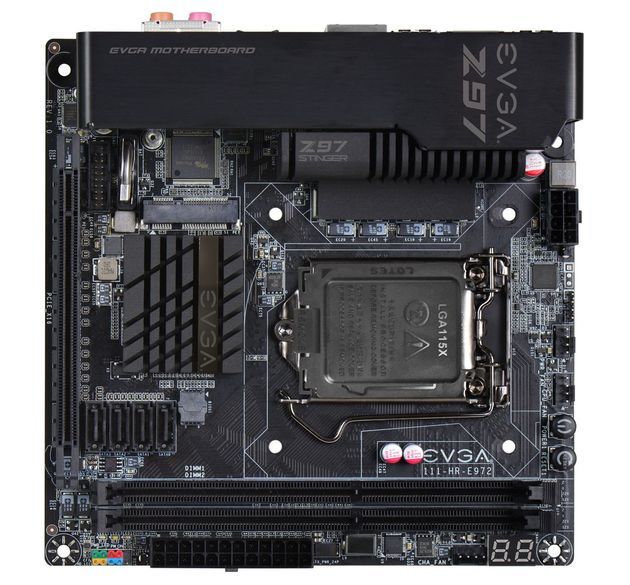

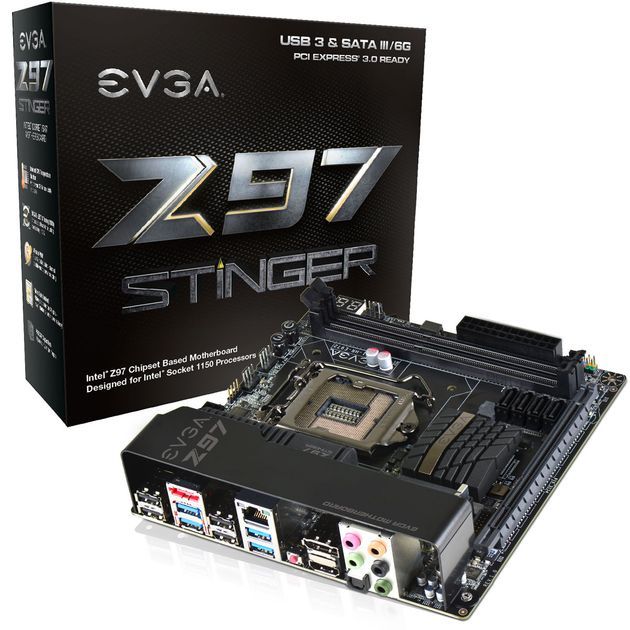

EVGA Z97 Stinger Core3D bazuje na laminacie formatu mini-ITX i został utrzymany w ciemnej kolorystyce. Nad podstawką LGA 1150 umieszczono 6-fazową sekcję zasilania z radiatorem, a nieco niżej znalazły się jeszcze przyciski do włączania i restartowania komputera oraz wyświetlacz pokazujący temperaturę procesora.
Dla pamięci przeznaczono dwa banki z obsługą modułów DDR3-2666, natomiast dla kart rozszerzeń złącze PCI-Express 3.0 x16. Chipset Intel Z97 odpowiada za cztery gniazda SATA 6 Gb/s, złącze mSATA/mPCIe i pinowe złącze USB 3.0.
Tylny panel jest bogaty, a wyprowadzono na nim m.in. osiem portów USB (w tym cztery 3.0), złącze eSATA 6 Gb/s, wyjścia HDMI i DisplayPort, a także złącza audio 6-kanałowej karty dźwiękowej Creative Sound Core3D. Całość umieszczono pod metalową osłoną.

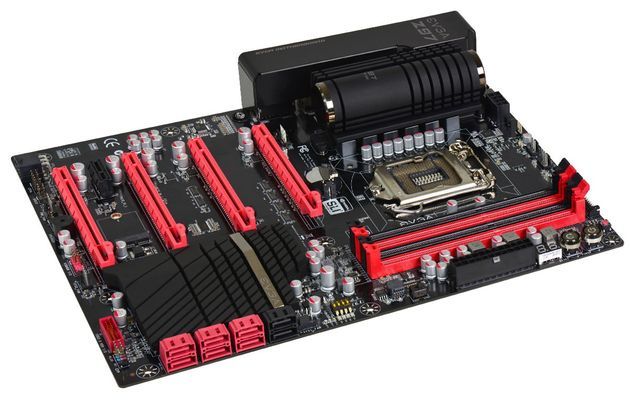

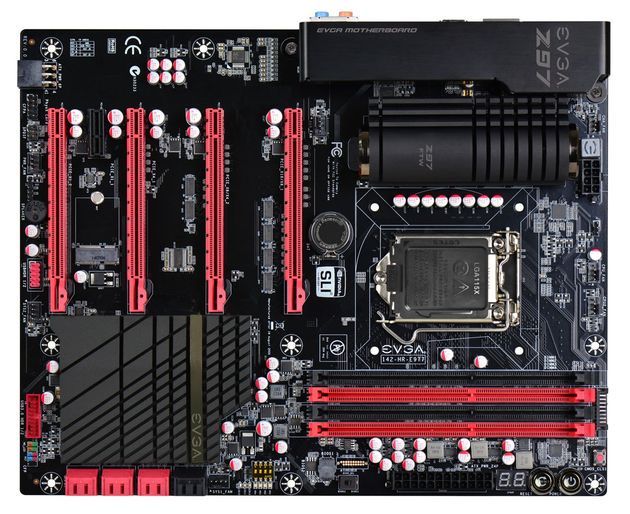

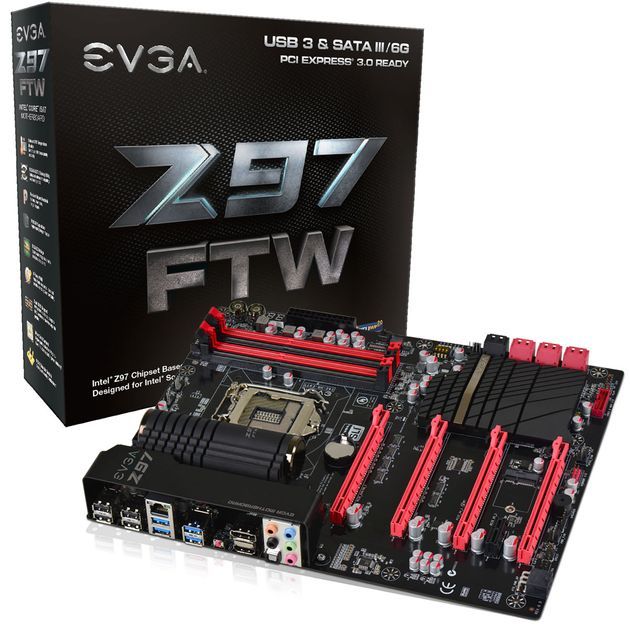

Dla entuzjastów przygotowano model Z97 FTW, który ma format ATX i został utrzymany w czarno-czerwonej kolorystyce. Za zasilanie procesora odpowiada 6-fazowa sekcja z solidnym radiatorem, a podkręcanie podzespołów ułatwią przyciski do włączania/restartowania komputera i przywracania domyślnych ustawień UEFI, punkty pomiarowe napięć, przełączniki do wyłączania poszczególnych złączy PCIe x16 i wyświetlacz temperatury procesora. Na uwagę zasługuje też podwójny BIOS.
Płyta obsługuje cztery moduły pamięci DDR3-2666, a dla dysków udostępniono osiem gniazd SATA 6 Gb/s i jedno M.2. Karty rozszerzeń można montować w czterech złączach PCI-Express 3.0 x16 (elektrycznie x16/x4/x4/x1) i jednym PCI-Express 2.0 x1. Dodatkowe zasilanie doprowadza tutaj 6-pinowe gniazdo.
Z tyłu wyprowadzono cztery porty USB 2.0, cztery porty USB 3.0, wyjścia HDMI i DisplayPort, złącze RJ45 gigabitowej karty sieciowej oraz złącza audio 8-kanałowej karty (wraz z optycznym S/PDIF).

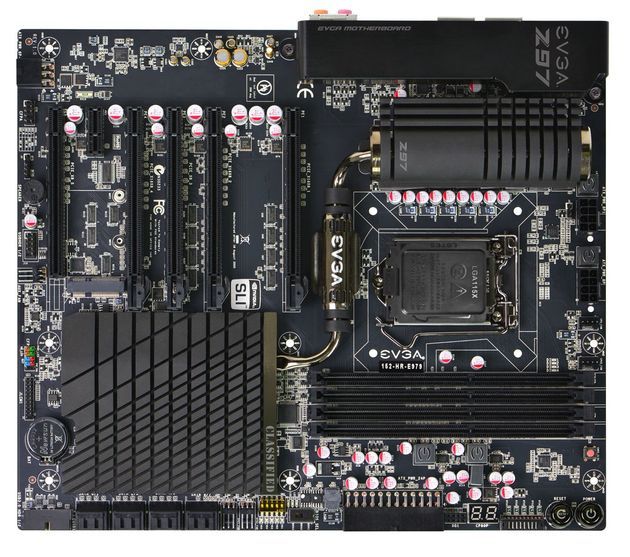

Najbardziej wymagających powinien zainteresować model Z97 Classified, który wyróżnia się formatem EATX i ciemną kolorystyką. Nad podstawką LGA 1150 umieszczono 8-fazowe zasilanie procesora z solidnym radiatorem, a przy dolnej krawędzi laminatu udostępniono przyciski łatwego dostępu, wyświetlacz temperatury procesora, punkty pomiarowe napięć oraz przełączniki do wyłączania poszczególnych złączy PCIe x16.
Pamięć operacyjną można montować w czterech bankach DDR3-2666, a dyski i napędy w ośmiu gniazdach SATA 6 Gb/s i jednym mSATA/mPCI-e. Płyta oferuje pięć złączy PCI-Express 3.0 x16 (elektrycznie x16/x16 lub x8/x8/x8/x8) i jedno PCI-Express 2.0 x1. Dodatkowe zasilanie doprowadza 6-pinowe gniazdo.
Na panelu I/O udostępniono po cztery porty USB 2.0 i 3.0, dwa wyjścia mini-DisplayPort, dwie gigabitowe karty sieciowe oraz złącza audio 6-kanałowej karty dźwiękowej Creative Sound Core3D. Także i tutaj zastosowano charakterystyczną osłonę.
Nowe płyty główne już są dostępne w przedsprzedaży, a ich ceny wynoszą odpowiednio 200 dolarów za model Z97 Stinger Core3D, 200 dolarów za model Z97 FTW i 380 dolarów za model Z97 Classified.
Źródło: EVGA
