EVGA Z77 FTW: płyta pod Ivy Bridge dla entuzjastów

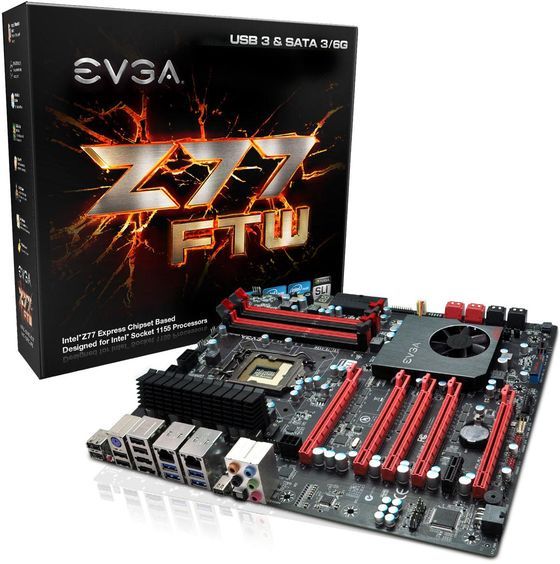

EVGA oficjalnie zademonstrowała płytę główną Z77 FTW, a więc wyjątkową konstrukcję z podstawką LGA 1155 i chipsetem Z77, która głównie dedykowana jest entuzjastom sprzętu komputerowego.Co prawda już jakiś czas temu pisaliśmy o płycie głównej EVGA z chipsetem Z77, ale wtedy informacje te były jeszcze niepotwierdzone. Teraz, po oficjalnej premierze nowych chipsetów Intel z serii 7, już wiemy co ta konstrukcja może zaoferować.EVGA Z77 FTW to dosyć spora konstrukcja, bowiem bazuje ona na laminacie formatu EATX (304,8 x 263,5 mm). Za zasilanie procesora odpowiada 8-fazowa sekcja zasilania, natomiast w jej pobliżu umieszczono dwie 8-pinowe wtyczki EPS12V. Dla pamięci RAM udostępniono cztery banki pamięci, a ulokowano je pod podstawką LGA 1155. Obsługują one moduły DDR3 o pojemności do 8 GB (łącznie 32 GB) i taktowaniu 2133 MHz. Poniżej znalazło się miejsce dla wyświetlacza temperatury procesora, punktów pomiarowych napięć przycisków do włączania/restartowania komputera oraz przycisku przywracającego domyślne ustawienia BIOS-u.Po przeciwnej stronie płytki drukowanej znalazło się pięć złącz PCI-Express 3.0 x16 (działające w trybie x16/x/x/x/x lub x8/x8/x8/x8/x8) i jedno PCI-Express x1. Warto jednak zaznaczyć, że w przypadku wykorzystania większej liczby kart rozszerzeń, wymagane jest podłączenie dodatkowych wtyczek zasilających 6-pin – ich gniazda zamontowano w pobliżu sekcji zasilania oraz przy lewej krawędzi laminatu.W lewym dolnym rogu płytki drukowanej umieszczono chipset Intel Z77 z aktywnym układem chłodzenia, po dwa gniazda SATA II 3 Gb/s i SATA 6 Gb/s oraz zworki do wyłączania złącz PCI-Express x16.Na tylnym panelu zamontowano: port PS/2 dla klawiatury sześć portów USB 2.0 cztery porty USB 3.0 dwa złącza eSATA przycisk do przywracania domyślnych ustawień BIOS-u wyjście mini-DsplayPort dla zintegrowanego w procesorze układu graficznego dwa złącza RJ45 gigabitowych kart sieciowych złącza audio wraz z optycznym S/PDIF

Źródło: EVGA
