Mała, ale z klasą – test obudowy Fractal Design Define Nano S

Firma Fractal Design głównie słynie z produkcji obudów komputerowych, a jej flagowe modele należą do serii Define – dotychczas były to jednak głównie większe konstrukcje, które niekoniecznie wpisywały się w obecny trend miniaturyzacji komputerów. Skandynawski producent postanowił jednak urozmaicić swoją ofertę i przygotował mniejszy model Define Nano S – swoją pierwszą tego typu obudowę w rozmiarze ITX.

Z założenia miało być zgrabnie, elegancko, cicho i przede wszystkim funkcjonalnie. Dla entuzjastów i moderów przygotowano także wersję z przeszklonym panelem bocznym. Otrzymaliśmy zatem coś na kształt popularnego modelu Define S, ale mniej więcej o połowę mniejszych rozmiarów.

• eleganckie wzornictwo znane z modeli Define

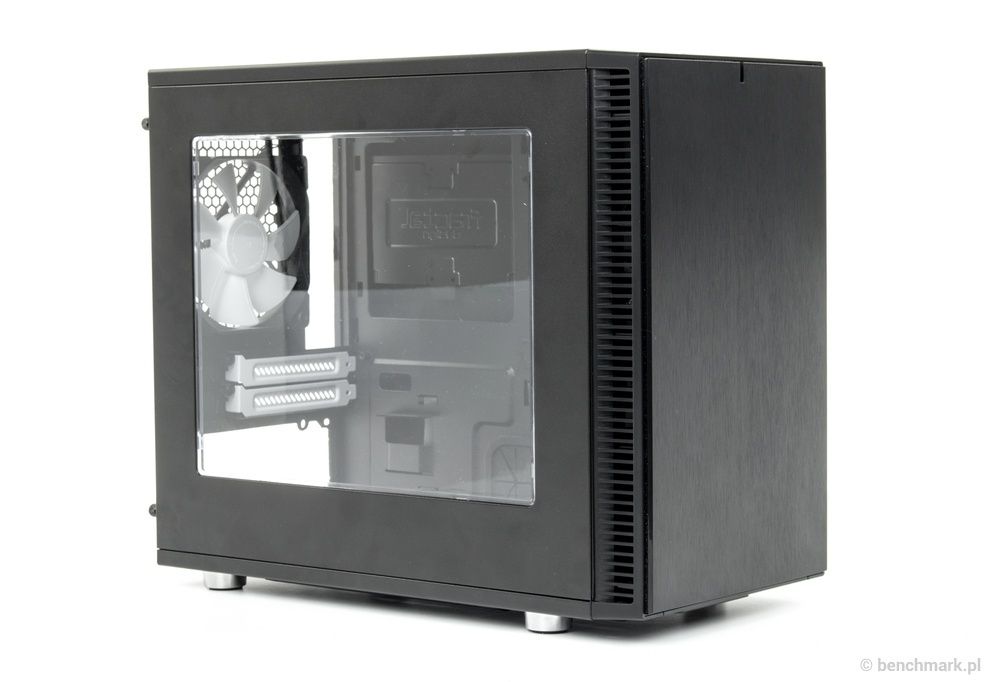

• opcjonalnie duże okno w panelu bocznym
• dużo miejsca na podzespoły
• wyciszana konstrukcja
• dwa ciche wentylatory w komplecie
• możliwość instalacji wydajnego chłodzenia cieczą
• filtry przeciwkurzowe i system ModuVent

Pomimo pomniejszonych rozmiarów, obudowa zachowała wszystkie najważniejsze funkcje znane z większych modeli – w tym także wyciszenie, filtry przeciwkurzowe oraz konstrukcję przystosowaną do montażu wydajnego chłodzenia cieczą. Trzeba przyznać, że nowość zapowiada się bardzo interesująco.

Na kolejnych stronach przyjrzymy się obudowie dokładniej – od zewnątrz i od wewnątrz. Sprawdzimy też jak przebiega montaż w pomniejszonym Define S.

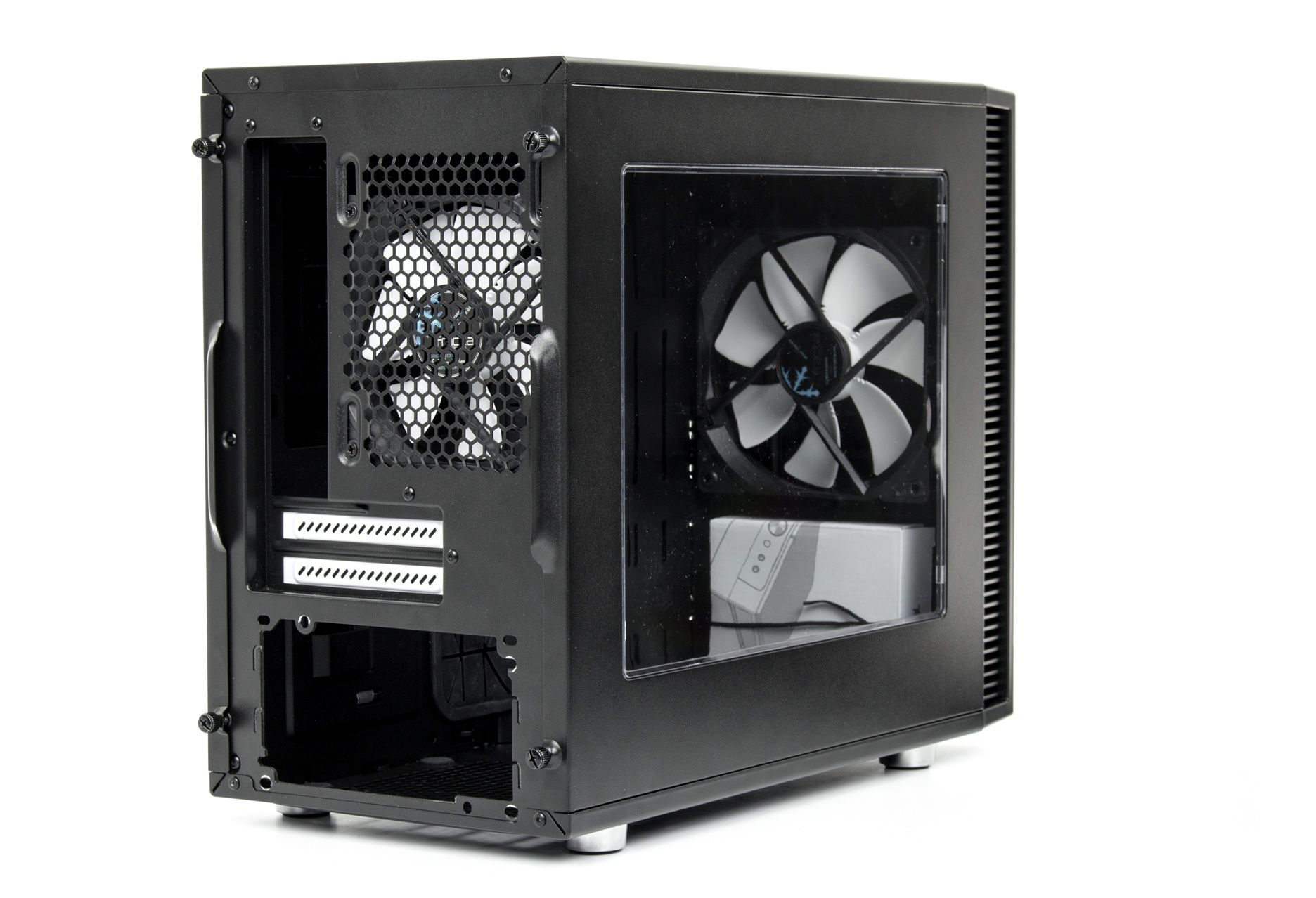

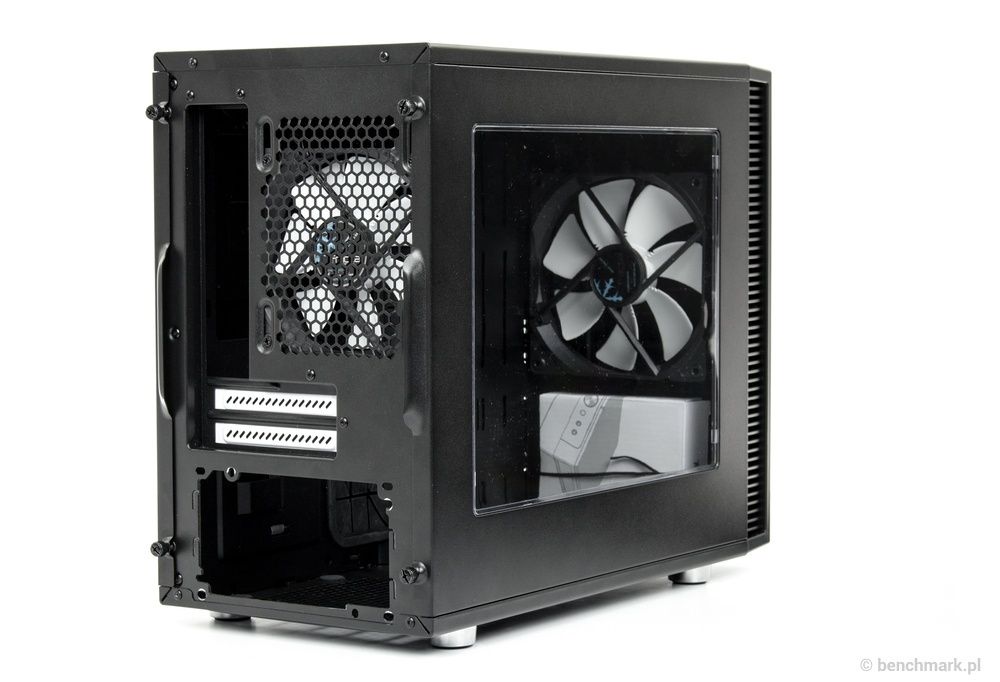

Jak już wspominaliśmy we wstępie, obudowa została utrzymana w eleganckiej stylistyce, którą znamy z poprzednich modeli z linii Define. Przednia ścianka została wykonana z grubego plastiku i przypomina szczotkowane aluminium, natomiast szkielet wykonano z grubej blachy polakierowanej na czarny, lekko chropowaty mat. Całość prezentuje się naprawdę świetnie.

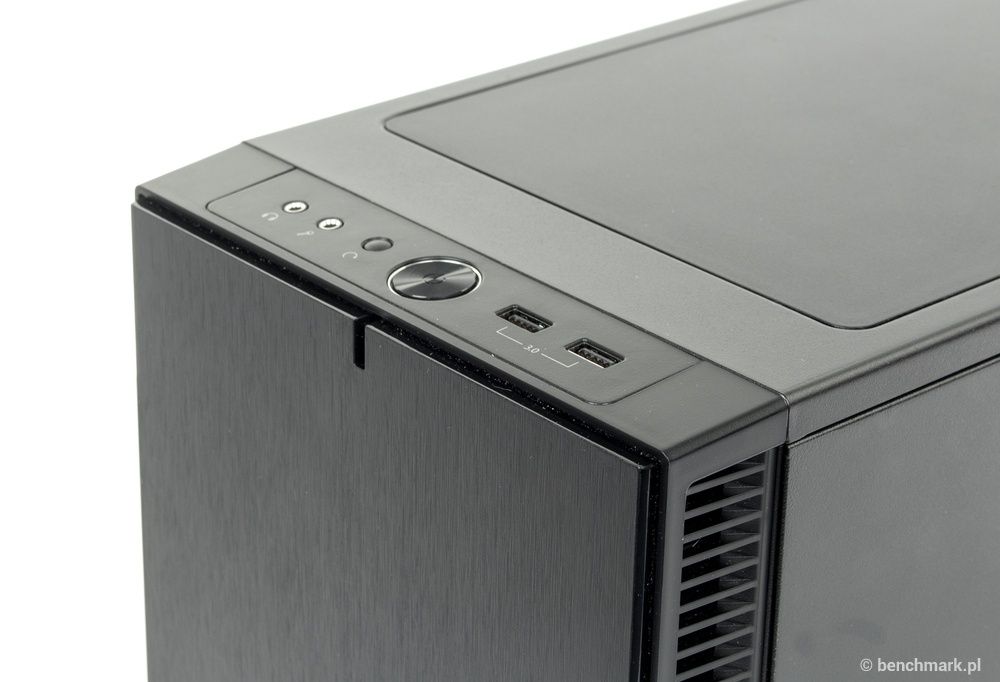

Na górnym panelu wyprowadzono wejście i wyjście audio oraz dwa porty USB 3.0 (podłączane do bezpośrednio do pinowego złącza na płycie głównej). Oprócz tego znalazły się tam dwa przyciski - mniejszy do restartowania komputera i większy do jego włączania (z niebieskim podświetleniem LED). Ciut niżej umieszczono też niebieską diodę LED, która informuje o pracy dysku twardego.

Przedni panel wyłożono matą tłumiącą hałas, a pod panelem znalazł się filtr przeciwkurzowy dla przednich wentylatorów - jest on mocowany na magnesy, więc w razie potrzeby można go łatwo zdemontować i przepłukać pod bieżącą wodą.

Standardowe wyposażenie nie obejmuje górnych wentylatorów, a więc miejsca na nie zabezpieczono zaślepką ModuVent - pozwala ona wyciszyć komputer i zabezpieczyć jego wnętrze przed wnikaniem zanieczyszczeń. Rozwiązanie to znamy z poprzednich obudów producenta i sprawdza się znakomicie.

Na uwagę zasługują też panele boczne, które również zostały wyłożone matą wyciszającą (w wersji z oknem naturalnie wyciszono tylko prawy panel). Całość została idealnie spasowana z korpusem, a do mocowania wykorzystano szybkośrubki - zostały "uwięzione" w otworach panelu bocznego, więc nie musimy się martwić o ich zgubienie. Brawo za pomysłowość!

Na dolnej ściance umieszczono długi filtr przeciwkurzowy, który zabezpiecza miejsce na zasilacz i dolny wentylator - podobnie jak w przypadku przedniego filtru, można go łatwo zdemontować i oczyścić. (jest wyjmowany od przodu).

Cała konstrukcja spoczywa na czterech solidnych nóżkach wyłożonych gumą, więc możemy być spokojni o stabilność komputera.

Wprawdzie mamy do czynienia z obudową mniej więcej o połowę mniejszą od standardowych modeli typu Midi Tower, ale wewnątrz można złożyć naprawdę wydajną i funkcjonalną konfigurację na bazie płyty głównej mini-ITX. Na co pozwala konstrukcja o pojemności 27 litrów?

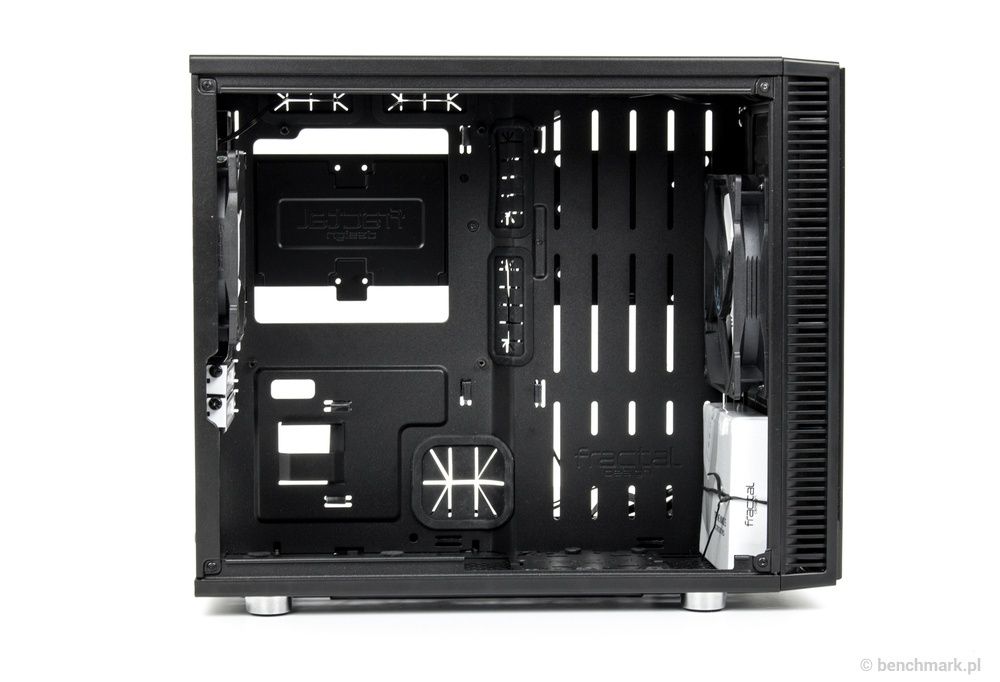

W tylnej cześci zmieści się płyta główna formatu mini-ITX oraz 2-slotowa karta graficzna o długości do 315 mm - nasz redakcyjny Radeon HD 5970 "wszedł" prawie na styk (a warto zauważyć, że jest to jedna z dłuższych konstrukcji).

Oprócz tego przewidziano miejsce na standardowy zasilacz ATX - teoretycznie może on mieć do 160 mm długości, czyli trochę więcej niż standardowe jednostki, ale na upartego można “wcisnąć” ciut dłuższe modele. Miejsce na zasilacz oczywiście wyłożono podkładkami tłumiącymi drgania.

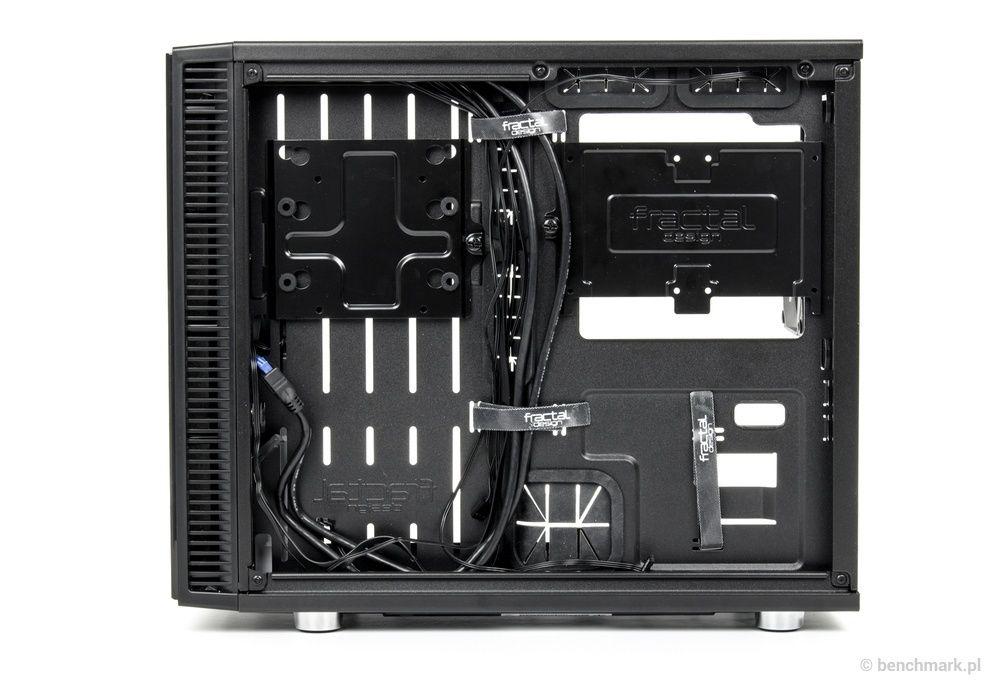

Po drugiej stronie tacki przewidziano miejsce do aranżacji okablowania (17-35 mm) i… instalacji dysków twardych. Za płytą główną znalazł się moduł do przykręcenia dwóch nośników typu 2,5 cala (do 13 mm grubości), natomiast bardziej z przodu dla dysku 2,5 lub 3,5 cala. Kolejny nośnik 2,5 lub 3,5 cala można zamontować na dole w głównej komorze. Zabrakło z kolei zewnętrznych zatok 5,25 cala.

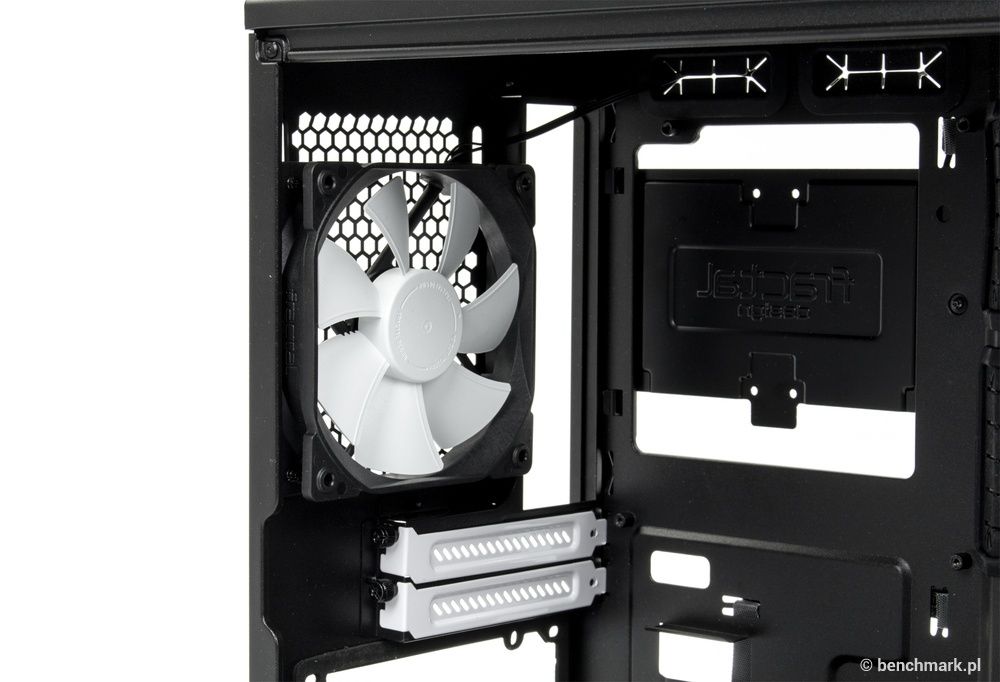

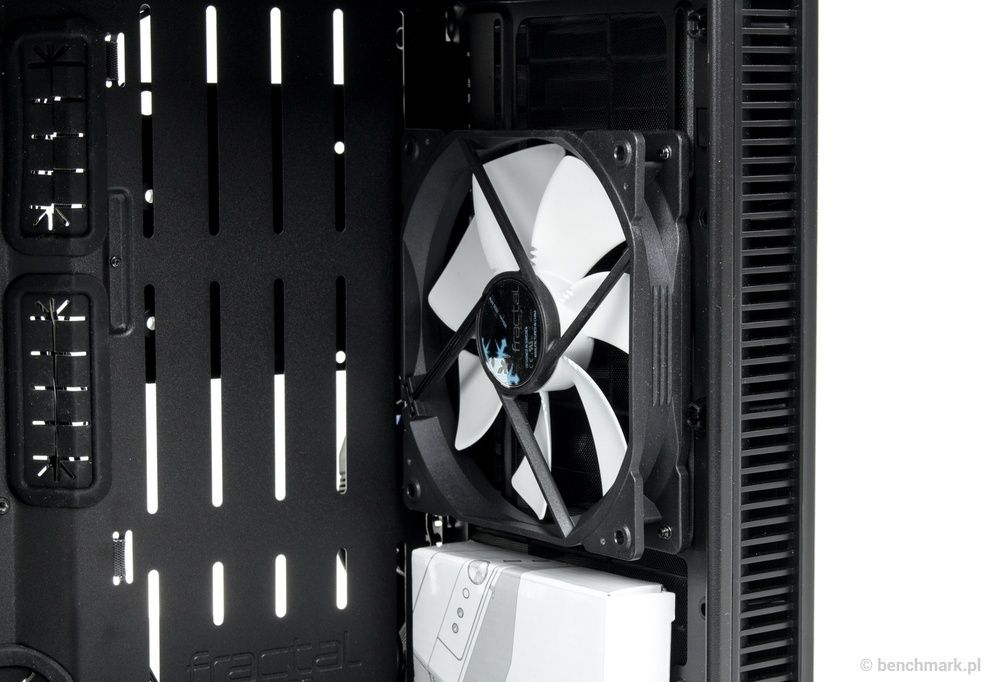

Define Nano S oferuje także niezłe możliwości chłodzenia komponentów. Standardowe wyposażenie obejmuje dwa wentylatory: Design Dynamic GP14 140 mm z przodu i Design Dynamic GP12 120 mm z tyłu. Oprócz tego można dodać kolejny wentylator 120 lub 140 mm z przodu oraz dwa “śmigiełka” typu 120 lub 140 mm u góry i jedno 120 mm na dole. Chłodzenie procesora może mieć maksymalnie 160 mm wysokości, a więc zmieszczą się tutaj prawie wszystkie wieżowe coolery.

To jednak nie koniec rewelacji, bo obudowa została także przystosowana do instalacji wydajnego systemu chłodzenia cieczą. Z przodu zmieści się chłodnica typu 240 lub 280 mm, a u góry 240 mm (przy czym moduły pamięci RAM nie mogą być wyższe niż 35 mm). Ponadto w przedniej części można też zamontować rezerwuar i pompkę typu DDC lub D5, lecz musimy wtedy liczyć się z ograniczonym miejscem na kartę rozszerzeń i dodatkowy dysk. Mimo wszystko zwolennicy “wodowania” podzespołów powinni być zadowoleni, bo rzadko kiedy można się spotkać z tak wielkimi możliwościami w tak niewielkich obudowach.

• Windows 8.1 64-bit
• Sterowniki: AMD Radeon Software Crimson Edition 16.1 Beta
• Odczyt temperatur: HWMonitor 1.25

Fractal Design Define Nano S znowu nie należy do specjalnie małych konstrukcji, więc montaż podzespołów nie był aż tak skomplikowany. Obudowa została tak zaprojektowana, aby w głównej komorze znalazły się tylko najważniejsze i najgorętsze komponenty, natomiast dyski i przewody przerzucono za tackę na płytę główną. Rozwiązanie to nie tylko polepszy walory wizualne, ale też usprawni wentylację komponentów.

Za tacką znalazło się całkiem sporo miejsca (zwłaszcza w przedniej części obudowy), a w ułożeniu okablowania pomagają świetnie rozłożone otwory i przepusty oraz opaski rzepowe. Sporym ułatwieniem są także odpowiednio skonstruowane drzwiczki – w przeciwieństwie do większości konstrukcji dostępnych na rynku, nie są one wsuwane tylko zakładane i można więc nimi „przycisnąć” wystające elementy za tacką.

W środku zmieści się całkiem przyzwoita konfiguracja sprzętowa, a także wydajne chłodzenie powietrzne lub wodne - Define Nano S oferuje tutaj naprawdę dobre możliwości, bo łącznie pomieści sześć dużych wentylatorów (standardowe wyposażenie obejmuje dwa „śmigiełka”, które można podłączyć za pomocą dodawanego w zestawie rozgałęziacza).

Fractal Design przyzwyczaił nas do przemyślanych i dobrze wykonanych obudów komputerowych – zwłaszcza jeżeli chodzi o flagową linię Define. Oczekiwania odnośnie najnowszego modelu Define Nano S

były spore, ale producent nie zawiódł – zastosował wszystkie najważniejsze rozwiązania, a przy tym dodał kilka usprawnień.

Obudowa została utrzymana w stonowanym wzornictwie, które znamy z poprzednich modeli z linii Define. Entuzjaści mogą zdecydować się na wersję z oknem i bardziej wyeksponować swoją „maszynkę". A trzeba przyznać, że Define Nano S daje możliwości zainstalowania efektownych (a więc z reguły też większych) podzespołów. W środku zmieści się bowiem konfiguracja na bazie płyty głównej mini-ITX, którą można połączyć z wydajnym procesorem i pokaźną kartą graficzną. Do budowy mniejszego komputera do grania wręcz idealnie.

Nie zapomniano też o dobrych możliwościach wentylacji komponentów, a także filtrach przeciwkurzowych i dodatkowym wyciszeniu komponentów. Wprawdzie producent przewidział nawet możliwość instalacji chłodzenia cieczą, ale w konfiguracjach z najpotężniejszymi kartami graficznymi nie zainstalujemy już większego rezerwuaru. Szkoda też, że nie udostępniono zewnętrznej zatoki 5,25 cala, w której możnaby zainstalować napęd optyczny lub panel sterujący, bo miejsca na nią niewątpliwie dałoby się wygospodarować.

Obudowa powinna kosztować około 320 złotych za wersję standardową i około 350 złotych za wersję z oknem, a więc nie tak dużo biorąc pod uwagę producenta i możliwości. Na pewno jest to propozycja godna uwagi – szczególnie teraz, gdy coraz popularniejsze staje się składanie mniejszych komputerów o niezłej wydajności.

• elegancki wygląd
• możliwość wyboru wersji z oknem
• wysoka jakość wykonania
• sporo miejsca na podzespoły
• wygodny montaż podzespołów
• wyciszenie komponentów
• możliwość instalacji sześciu dużych wentylatorów (z czego dwa w zestawie)
• łatwo dostępne filtry przeciwkurzowe
• możliwość instalacji wydajnego chłodzenia cieczą

• brak miejsca na napęd/panel 5,25 cala
• dłuższa karta zablokuje miejsce na długi rezerwuar (i odwrotnie)
