Fractal Design Meshify C Mini TG – premierowy test obudowy

Jakiś czas temu mieliśmy okazję przetestować obudowę Fractal Design Meshify C TG, która z pewnością znajdzie spore grono zainteresowanych. Niektórym brakowało jednak podobnej konstrukcji, ale w mniejszym rozmiarze (wszak nie każdy składa zestaw na bazie płyty ATX). Producent postanowił wysłuchać sugestii klientów i przygotował pomniejszoną wersję "skrzynki". Poznajcie Meshify C Mini!

• Ciekawa, stonowana stylistyka
• Panel boczny z hartowanego, przyciemnianego szkła
• Wysoka jakość wykonania
• Miejsce na płytę mini-ITX/mATX
• Dwa wentylatory w zestawie
• Konstrukcja dostosowana do montażu chłodzenia cieczą
• Filtry przeciwkurzowe
• Usprawniony system aranżacji okablowania

Meshify C Mini TG właściwie zachowuje wszystkie cechy większego modelu, a główna różnica sprowadza się do mniejszych wymiarów (i obsługi mniejszych płyt głównych). Wszystko to w niezmienionej cenie – ta powinna wynosić około 350 złotych.

Wygląda więc na to, że obudowa powinna wypaść podobnie do większej wersji. Jak będzie w praktyce? Przekonamy się na kolejnych stronach – przed nami szersze spojrzenie na tę konstrukcję, a także montaż i testy chłodzenia.

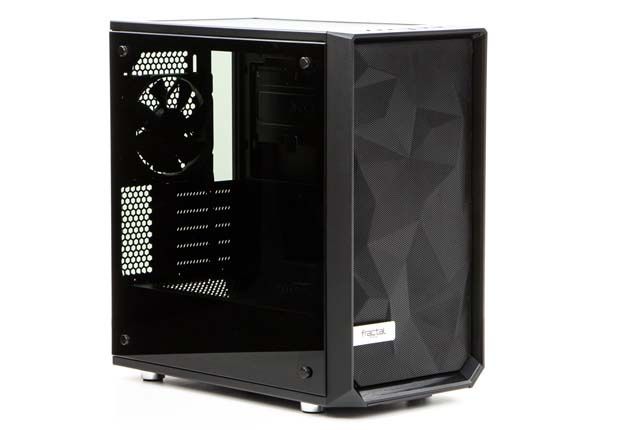

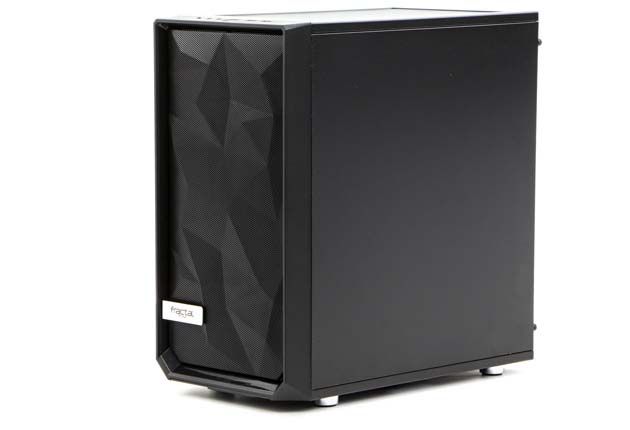

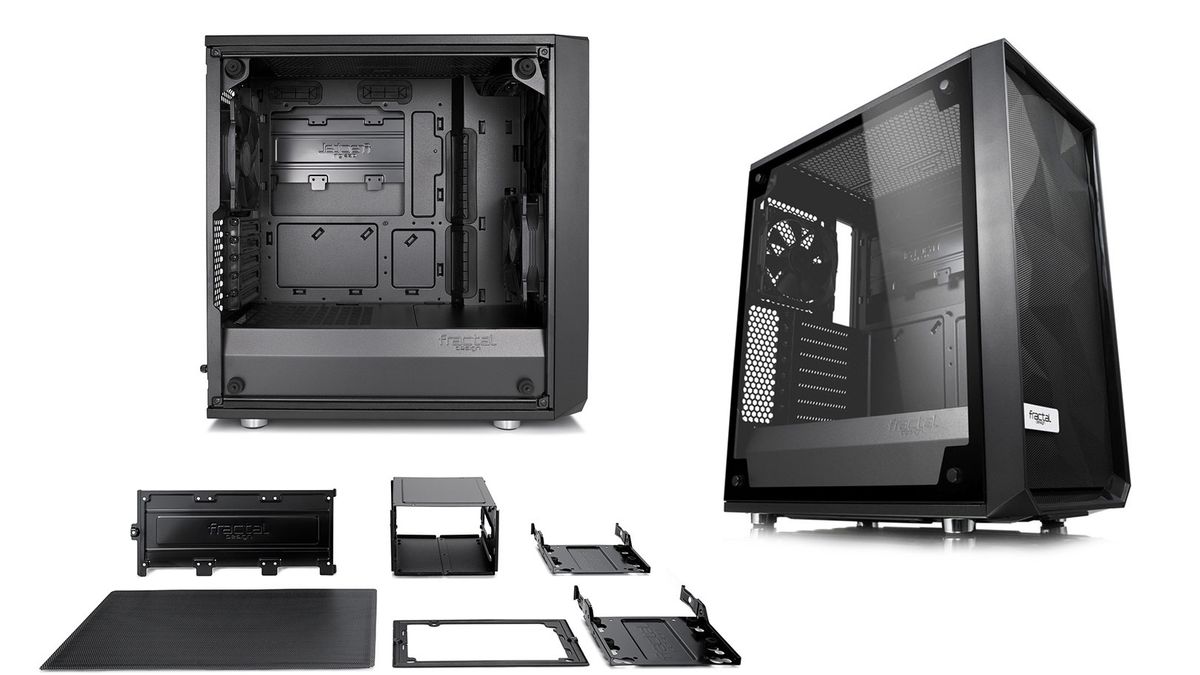

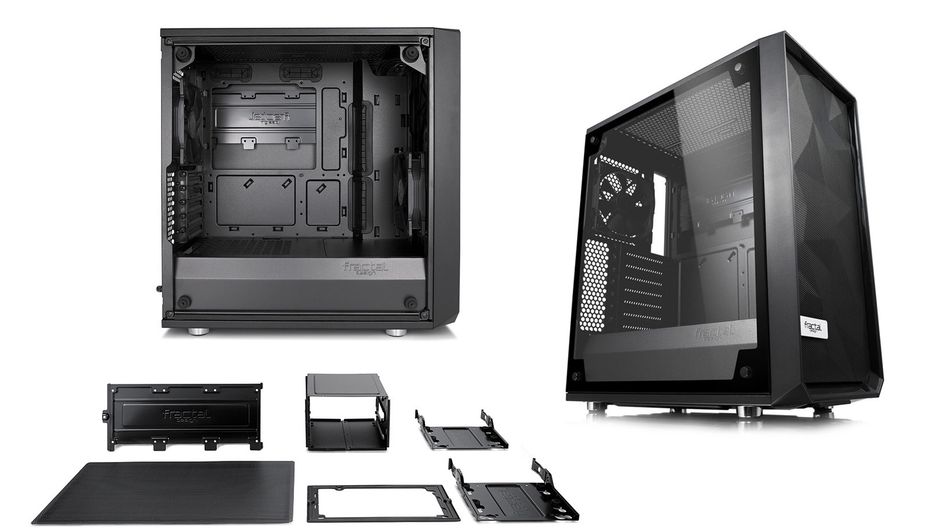

Meshify C Mini TG na pierwszy rzut oka wygląda jak pomniejszony model Meshify C TG. Wzornictwo obudowy właściwie nie uległo zmianie - nadal mamy do czynienia z elegancką stylistyką, ale producent wprowadził też nieco nowoczesności. Taka kompozycja z pewnością znajdzie swoich zwolenników.

Przedni panel wykonano ze specjalnie wystylizowanej siatki mesh, która nadaje całości ciekawszego wyglądu (nie jest on aż tak elegancki jak w serii Define). W dolnej części znalazło się srebrne logo producenta.

Podobnie jak w większym modelu, front obudowy można zdemontować, ale nie jest to takie łatwe – trzeba wyjąć dolny filtr i wypchnąć ten z przodu. Szkoda, że producent jakoś tego nie usprawnił, bo pod spodem znajduje się filtr przeciwkurzowy dla przednich wentylatorów (wykonany z gąbki, więc najlepiej wyczyścić go odkurzaczem).

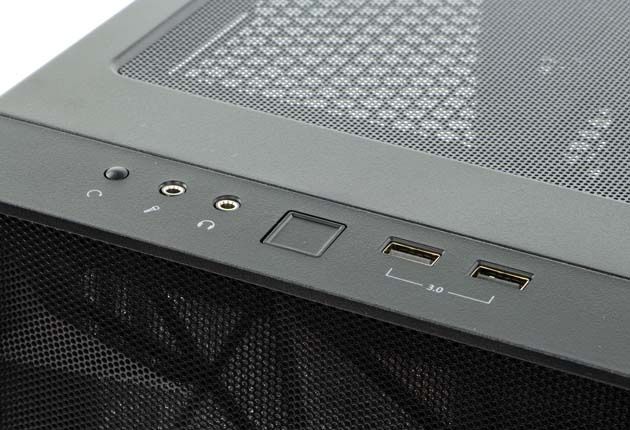

Rzut okiem na panel I/O i… nie powinniśmy być specjalnie zaskoczeni, bo do dyspozycji oddano taki sam zestaw złączy, jak w większym modelu: wejście i wyjście audio oraz dwa porty USB 3.0. Większy przycisk pośrodku służy do włączania komputera, a mniejszy po lewej stronie do jego restartowania.

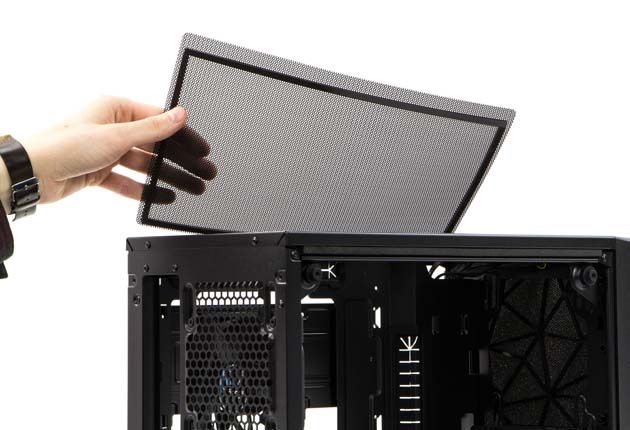

Na topie umieszczono również magnetyczny filtr przeciwkurzowy dla górnych wentylatorów – może nie jest on tak rozbudowany jak np. w modelu Define R6, ale za to można go łatwo zdemontować i wyczyścić. W tym segmencie cenowym nie powinniśmy oczekiwać rewelacji.

Do naszej redakcji trafiła obudowa w wersji TG (Tempered Glass), co oznacza, że po lewej stronie wstawiono panel z hartowanego szkła – daje on możliwość dobrego wyeksponowania podzespołów, co powinni docenić głównie entuzjaści zwracający uwagę na wygląd komputera (i chcący się pochwalić swoimi podzespołami). Drugi bok został wykonany z litego kawałka blachy.

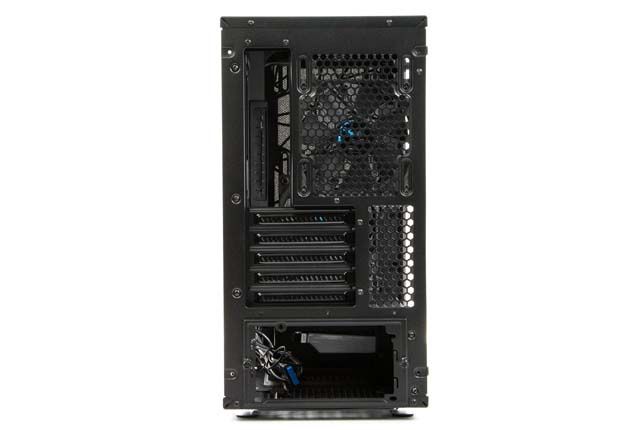

Z tyłu obudowy właściwie bez większych niespodzianek. Producent przewidział tutaj otwór na tylny panel płyty głównej, pięć zaślepek dla kart rozszerzeń, a także otwór montażowy na zasilacz.

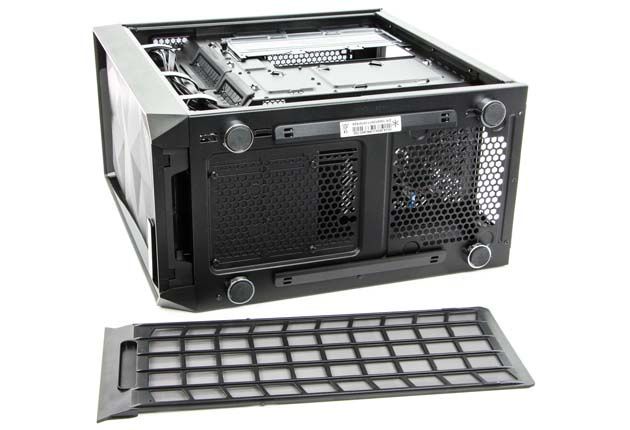

Nim zajrzymy do wnętrza skrzynki, warto jeszcze spojrzeć na spód – mamy tutaj podłużny filtr przeciwkurzowy, który osłania nie tylko zasilacz, ale też dolny wentylator. Co istotne, można go łatwo wysunąć i wyczyścić. Cała obudowa spoczywa na czterech solidnych nóżkach z gumowymi podkładkami, więc nie powinniśmy się obawiać o stabilność konstrukcji.

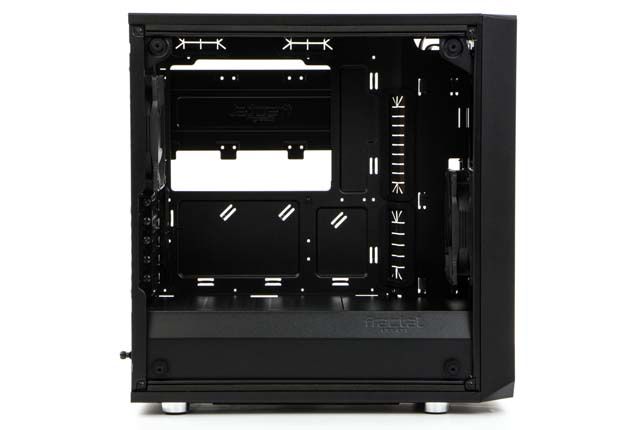

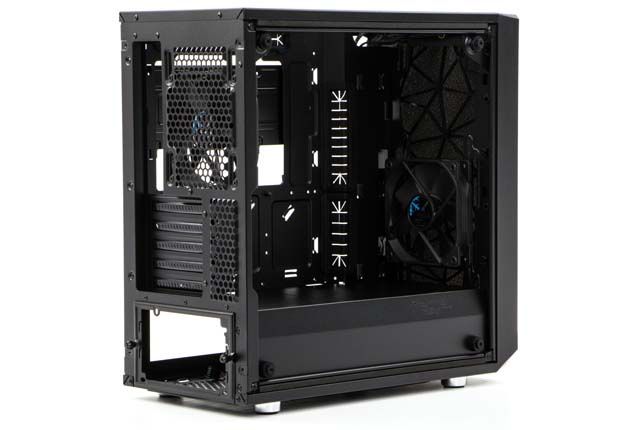

Zaglądamy do środka i… tutaj też nie uświadczymy wielu zmian. Meshify C Mini TG wykorzystuje dwukomorową konstrukcję z tzw. piwnicą, co poprawia estetykę całego zestawu (a w przypadku wersji z oknem ma to szczególne znaczenie).

Główna zmiana dotyczy wielkości obudowy, co przekłada się na kompatybilność z płytami głównymi. W środku zmieści się konfiguracja oparta o modele formatu mini-ITX lub mATX, podczas gdy w Meshify C można zainstalować też standardowe ATX.

Mniejsza płyta to również mniej miejsc dla kart rozszerzeń – Meshify C Mini oferuje pięć zatok, więc nie powinno być problemów nawet z montażem konfiguracji 2-way SLI/CFX. Standardowo karty mogą mieć do 315 mm długości, ale po demontażu lub przesunięciu przedniego wentylatora dostępna przestrzeń wzrasta aż do 335 mm (bez problemu zmieszczą się tutaj nawet najpotężniejsze akceleratory).

Miejsca dla dysków przeniesiono na drugą stronę obudowy. Za tacką na płytę główną znajduje się blaszany stelaż do przykręcenia trzech nośników 2,5 cala, natomiast w „piwnicy” udostępniono jeszcze dwa koszyki na dyski 2,5 i 3,5 cala (z dodatkowymi podkładkami tłumiącymi drgania). Klatkę można też zdemontować, co zwiększy dostępną przestrzeń na zasilacz lub pozwoli zamontować dodatkowy wentylator.

Na dole w piwnicy przewidziano również miejsce na zasilacz – standardowo może on mieć do 175 mm długości, więc zmieszczą się tutaj praktycznie wszystkie jednostki o mocy do 1000 W (po demontażu klatki nie powinno być problemów z montażem nawet najmocniejszych modeli). Warto również wspomnieć, że zasilacz spoczywa na piankowych podkładkach, które zapobiegają przenoszeniu ewentualnych drgań.

Jak wygląda kwestia wentylacji podzespołów? Rozwiązano ją podobnie jak w większym modelu Meshify C. Na procesorze zmieści się cooler o wysokości do 172 mm (w wersji z pełnym panelem do 170 mm, a w wersji z mniejszym oknem do 168 mm).

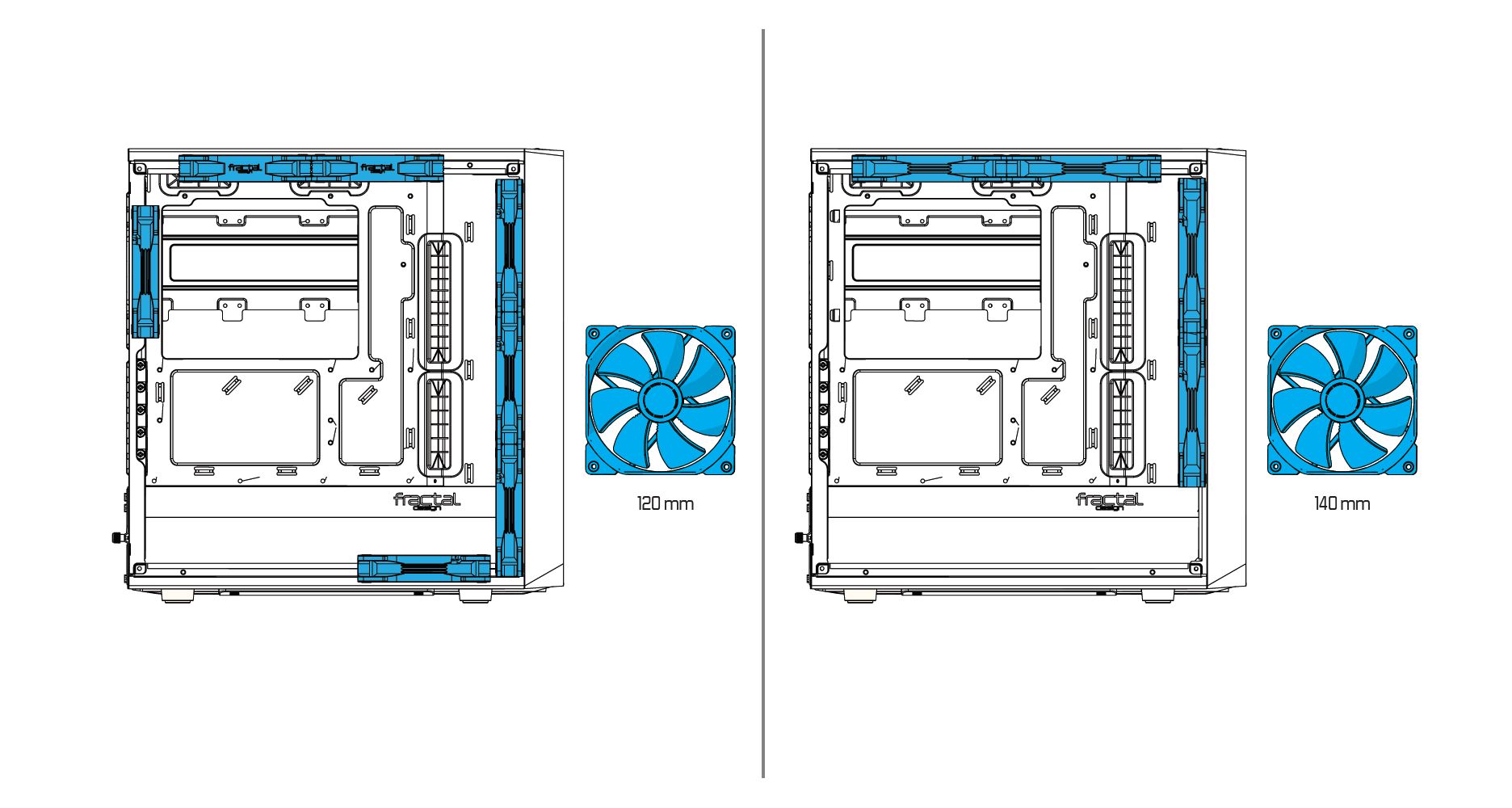

Oprócz tego przewidziano siedem miejsc na wentylatory: trzy 120 mm lub dwa 140 mm z przodu, dwa 120 lub 140 mm u góry, jeden 120 mm z tyłu i jeden 120 mm na dole.

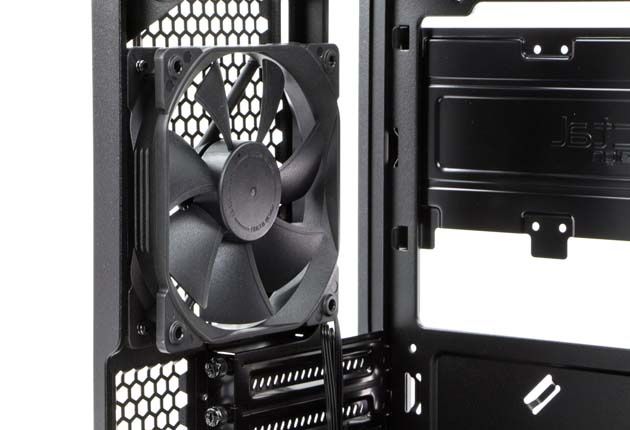

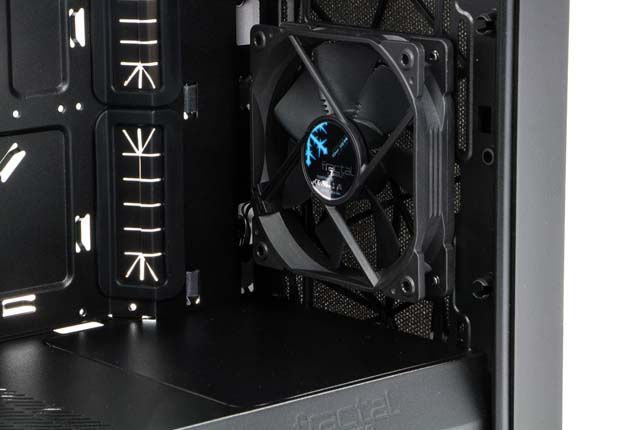

Standardowe wyposażenie obejmuje dwa wentylatory Fractal Design Dynamic X2 GP-12 (po jednym z przodu i z tyłu). Modele te wykorzystują łożysko LLS i mogą się obracać z prędkością do 1200 RPM.

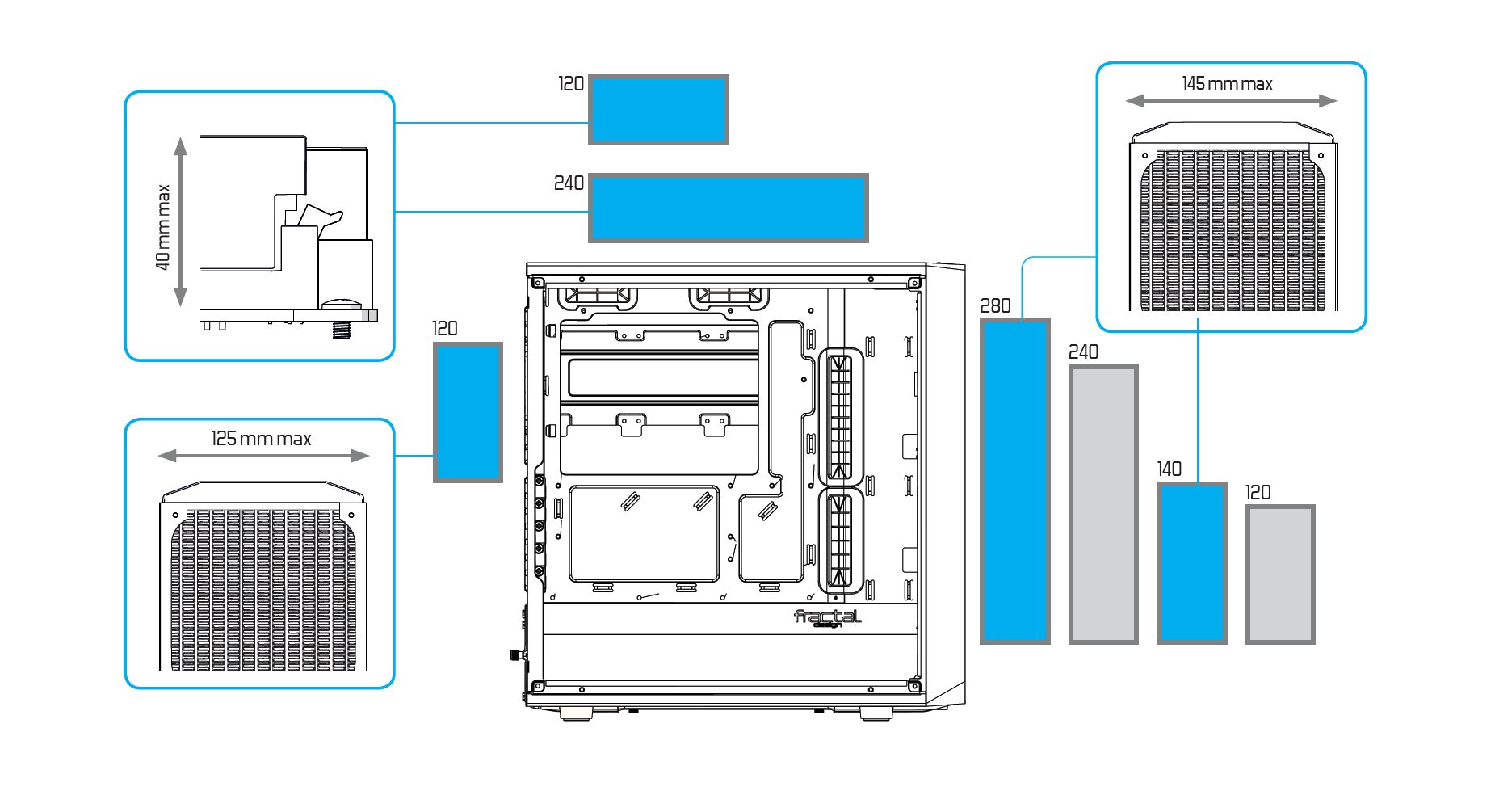

Meshify C Mini pozwoli również na instalację chłodzenia cieczą. Producent przewidział możliwość instalacji trzech chłodnic: 120/140/240/280 mm z przodu, 120/240 mm u góry i 120 mm z tyłu. Warto jednak pamiętać o ograniczeniach odnośnie szerokości i grubości radiatorów.

[kontrolka produkt=intel-core-i3-8350k typ=top10new tytul="Intel Core i3-8350K" opis="Intel Core i3-8350K to 4-rdzeniowa jednostka, która pracuje z taktowaniem 4,0 GHz. Co istotne, mnożnik procesora jest tutaj odblokowany, więc entuzjaści mogą pokusić się o dodatkowe zwiększenie częstotliwości."]

[kontrolka produkt=silentiumpc-fortis-3-he1425 typ=top10new tytul="SilentiumPC Fortis 3 HE1425" opis="Do chłodzenia procesora Intel Core i3-8350K wykorzystaliśmy cooler SilentiumPC Fortis 3 HE1425 v2 - wydajną konstrukcję wieżową z pojedynczym wentylatorem 140 mm."]

[kontrolka produkt=gigabyte-z370n-wifi typ=top10new tytul="Gigabyte Z370N WIFI " opis=" Gigabyte Z370N WIFI to miniaturowa płyta główna pod procesory Intel Coffee Lake (podstawka LGA 1151). W sam raz z myślą o budowie nowoczesnych i niewielkich komputerków."]

[kontrolka produkt=nvidia-geforce-gtx-1080-founders-edition typ=top10new tytul="Nvidia GeForce GTX 1080" opis="Testy przeprowadziliśmy na platformie z kartą graficzną Nvidia GeForce GTX 1080, która pracowała ze standardowymi taktowaniami. Do karty doinstalowaliśmy sterowniki GeForce Game Ready Driver 388.13 WHQL."]

[kontrolka produkt=corsair-vengeance-lpx-ddr4-4x-4-gb-2800 typ=top10new tytul="Corsair Vengeance LPX 2x 4 GB 2800 MHz CL16" opis="Dwukanałowy zestaw pamięci DDR4 o pojemności 8 GB (w naszej platformie moduły pracowały z nominalną częstotliwością kontrolera pamięci – 2400 MHz)."]

[kontrolka produkt=samsung-ssd-860-evo-500-gb typ=top10new tytul="Samsung SSD 860 EVO 500 GB" opis="Samsung SSD 860 EVO 500 GB posłużył nam jako dysk systemowy naszej platformy testowej. Model ten wykorzystuje kontroler Samsung MJX i kości pamięci Samsung TLC V-NAND, ."]

[kontrolka produkt=chieftec-a-135-aps-750cb typ=top10new tytul="Chieftec A-135 APS-750CB 750 W" opis="Chieftec A-135 APS-750CB to średnia półka wśród zasilaczy. Jednostka oferuje moc 750 W, a jej sprawność energetyczną potwierdzono certyfikatem 80 PLUS Bronze."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8."]

Na potrzeby testów wykorzystaliśmy nowoczesną konfigurację na bazie procesora Intel Core i3-8350K z chłodzeniem SilentiumPC Fortis 3 HE1425 v2, płyty głównej Gigabyte Z370N WiFi i karty graficznej Nvidia GeForce GTX 1080 Founders Edition. Oprócz tego zainstalowaliśmy dwa dyski: 2,5-calowy Samsung SSD 860 EVO i 3,5-calowy WD Blue 320 GB.

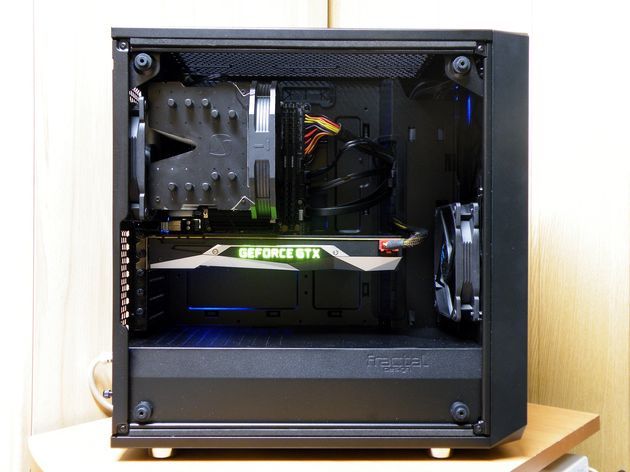

Konstrukcja obudowy Meshify C Mini TG wygląda podobnie do modelu Meshify C TG. Główna komora jest przestronna, więc nie powinno być problemów z instalacją płyty głównej i kart rozszerzeń (te można zamontować bez użycia narzędzi).

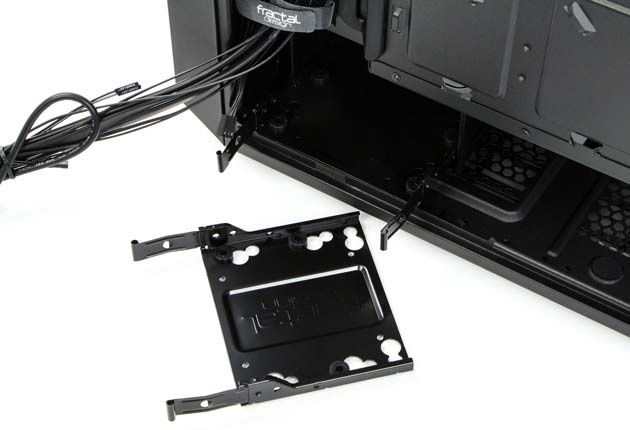

Zasilacz montowany jest na dole „w piwnicy” (trzeba go przykręcić do blaszanej ramki). Dla większych 3,5-calowych dysków przewidziano sanki z podkładkami tłumiącymi drgania, natomiast mniejsze 2,5-calowe można przykręcić albo do sanek albo do stelaża za tacką na płytę główną.

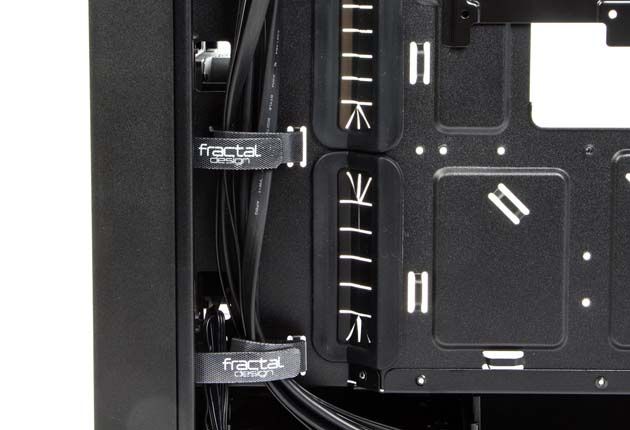

Producent zadbał również o aranżację okablowania. W tacce na płytę znalazło się sporo przepustów, a za nią przewidziano dodatkowe miejsce na ukrycie przewodów. Warto jednak zauważyć, że większość przepustów została przystosowana do konstrukcji formatu mATX, więc przy instalacji mniejszej płytki mini-ITX trudniej „odpicować” zestaw.

Testy chłodzenia przeprowadziliśmy z użyciem fabrycznej konfiguracji wentylatorów - jeden Fractal Design Dynamic X2 GP-12 na froncie wtłaczał chłodne powietrze, a drugi Fractal Design Dynamic X2 GP-12 z tyłu wypychał nagrzane. Obydwa wentylatory podłączyliśmy bezpośrednio do płyty głównej.

Wnętrze obudowy zaprojektowano z myślą o optymalnym chłodzeniu głównych komponentów, więc odnotowane temperatury nie były zbyt wysokie (może jedynie te z dysku mogłyby być niższe). Co istotne, zastosowane wentylatory są też całkiem ciche.

Kto czytał naszą recenzję obudowy Fractal Design Meshify C TG, ten nie powinien być specjalnie zaskoczony możliwościami mniejszego modelu Meshify C Mini TG. Obudowa cechuje się podobnymi możliwościami i niedoskonałościami. Mniejsze rozmiary sprawiają jednak, że Mini może być ciekawym pomysłem na budowę mniejszego komputera. Na rynku nie brakuje płytek mATX, a ich funkcjonalność aż tak nie odbiega od standardowych konstrukcji ATX.

Model Meshify C Mini TG przede wszystkim wyróżnia się wzornictwem, która może być ciekawą odmianą względem eleganckiej serii Define. Producent postawił na nowoczesną stylistykę, a z boku wstawiono przyciemniane okno z hartowanego szkła – rozwiązanie to powinni docenić głównie entuzjaści topowego sprzętu i maniacy podświetlenia RGB LED, którzy chcieliby wyeksponować wnętrze komputera.

Mimo mniejszych rozmiarów, obudowa nie straciła na funkcjonalności. Wewnątrz zmieści się konfiguracja oparta o płytę główną mATX i długie karty graficzne. Co istotne, nie powinno być problemów nawet z konfiguracjami 2-way SLI/CFX. Producent przewidział też pięć miejsc na dyski: trzy typu 2,5 cala i dwa 2,5/3,5 cala (te większe są dodatkowo wytłumione). Może nie jest to szczyt możliwości obudów PC, ale do domowych PC-tów powinien w zupełności wystarczyć. Niektórym może jednak brakować zewnętrznej zatoki 5,25 cala

Nie zapomniano też o odpowiednim chłodzeniu podzespołów. Standardowe wyposażenie obejmuje dwa wentylatory, które odpowiednio radzą sobie z wentylacją sprzętu, a do tego są całkiem ciche. W razie potrzeby można jednak dołożyć pięć kolejnych, natomiast dla zwolenników „wodowania” przewidziano opcję montażu trzech chłodnic (w tym dwóch większych). Newralgiczne miejsca zabezpieczono filtrami przeciwkurzowymi. Jedyne zastrzeżenia mamy do tego na froncie, bo jego demontaż mógłby być lepiej przemyślany.

Obudowa Meshify C Mini TG powinna kosztować około 350 złotych, a więc mniej więcej tyle samo co zwykły Meshify C TG. Prawdę mówiąc spodziewaliśmy się trochę niższej kwoty, ale widocznie mniejsze rozmiary nie idą w parze z niższą ceną. Jeżeli Meshify C TG spełnia Wasze wymagania, ale chcecie złożyć ciut mniejszy komputer, na pewno warto wziąć pod uwagę model Meshify C Mini TG

• wzornictwo które może się podobać
• panel boczny z hartowanego szkła
• całkiem wygodny montaż podzespołów
• wysoka jakość wykonania
• dużo miejsca na karty rozszerzeń
• wytłumione koszyki na dyski twarde
• możliwość instalacji 7 wentylatorów
• miejsce na dwie duże chłodnice
• filtry przeciwkurzowe...

• ...ale ten na przodzie mógłby być łatwiej dostępny
• niektórym może brakować zewnętrznej zatoki 5,25 cala
• cena zbliżona do zwykłego modelu Meshify C TG
