Dosyć niedawno mieliśmy okazję zaprezentować kartę Galaxy GTX 460, która umożliwia bezprzewodowe przesyłanie obrazu. Tym razem ten producent postanowił stworzyć specjalną konstrukcję do podkręcania. I wcale nie chodzi tu jedynie o dobór wyselekcjonowanych podzespołów.

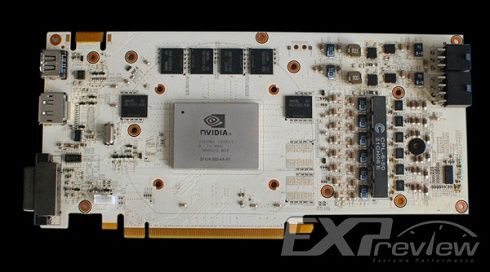

Na pierwszy rzut oka, karta odróżnia się od innych konstrukcji jedynie oryginalnym białym kolorem płytki PCB. Różnica jest znacznie istotniejsza - dotyczy ona podsystemu zasilania.
Galaxy GTX 460 dysponuje 8 fazami zasilania (6 dla procesora graficznego oraz 2 dla pamięci). Na płytce drukowanej widać 6 kości pamięci, tak więc prawdopodobnie do dyspozycji mamy 768 MB pamięci GDDR5 o szynie dostępu 192 bit - taktowania karty nie zostały podane. Do zasilania karty wymagane są dwie wtyczki – 6-pinowa oraz 8 pinowa (zwykła wersja wymaga dwóch 6-pinowych).
- Najciekawszym elementem nowej karty jest cyfrowy układ zasilania. Składa się na niego główny kontrolerVT1185M oraz sześć kontrolerów VT1157SF. Kontroler VT1185M to pierwszy cyfrowy układ Volttera, który obsługuje regulator napięcia Intel VRM 11 i 11.1. Znajduje się w nim mikroprocesor, który precyzyjnie steruje napięciem na wyjściu. Kontrolery VT1157SF odpowiadają za wysoką częstotliwość przełączania do 1,3 MHz (dla porównania, zwykłe układy analogowe oferują zaledwie częstotliwość na poziomie 300 kHz). Każdy z kontrolerów może dostarczyć prądu o natężeniu 40 amperów, a więc w teorii do karty może zostać doprowadzone maksymalnie 240 amperów. Dzięki cyfrowej sekcji zasilania, sprawność konwersji energii jest utrzymana na wysokim poziomie 85 procent.

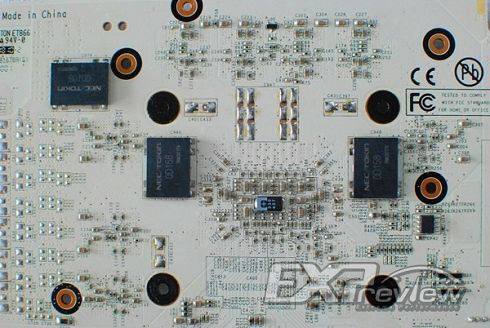

Z tyłu płytki PCB znalazły się trzy kondensatory Proadlizer NECa, które charakteryzują się niską wartością rezystancji szeregowej (ESR) i induktancji szeregowej (ESL). Ich zastosowanie wpłynie pozytywnie na stabilność pracy karty, a także jej podatność na podkręcanie.
Na śledziu karty zostało umieszczone wyjście DVI, HDMI oraz DisplayPort. Niestety nie dysponujemy zdjęciami z układem chłodzenia, przez co nie możemy nic o nim powiedzieć.
Schemat układu Volterra oraz wykres wydajności w funkcji obciążenia
Przerobiony GTX 460 od Galaxy ma pojawić się w sprzedaży na święta Bożego Narodzenia – taki mały prezent pod choinkę dla overclockerów. Podobnie jak w przypadku innych kart grafiki Galaxy nie jest pewne czy ten produkt będzie dostępny w Europie.
Źródło: en.expreview.com
