Tym razem na tapecie prawdziwy wypas - prawie najlepsza płyta AORUS w ofercie producenta. Tylko dla ludzi o mocnych nerwach i wypchanych portfelach ;-)

Marcin Jaskólski

28 stycznia 2017, 09:33

Druga w kolejności

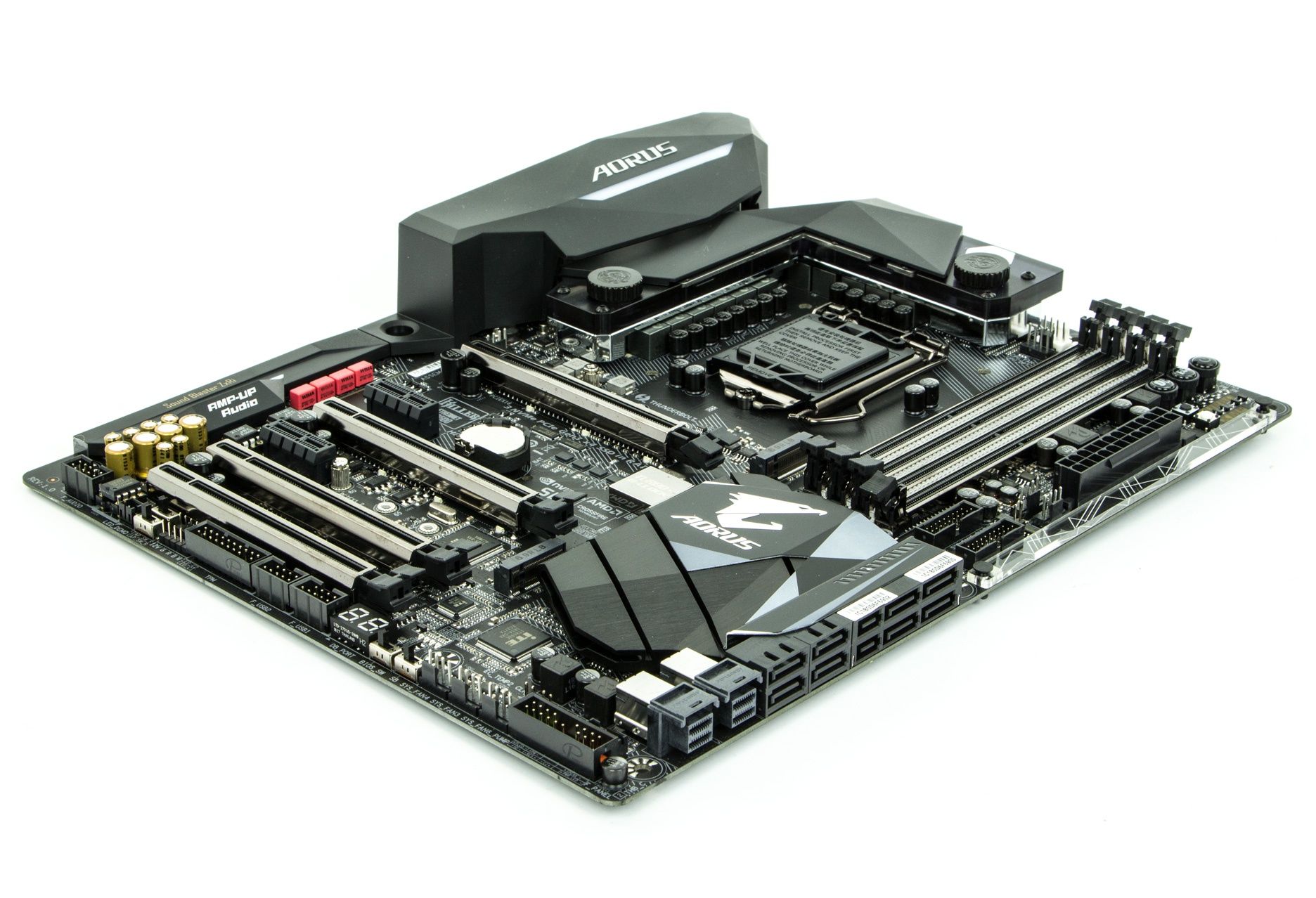

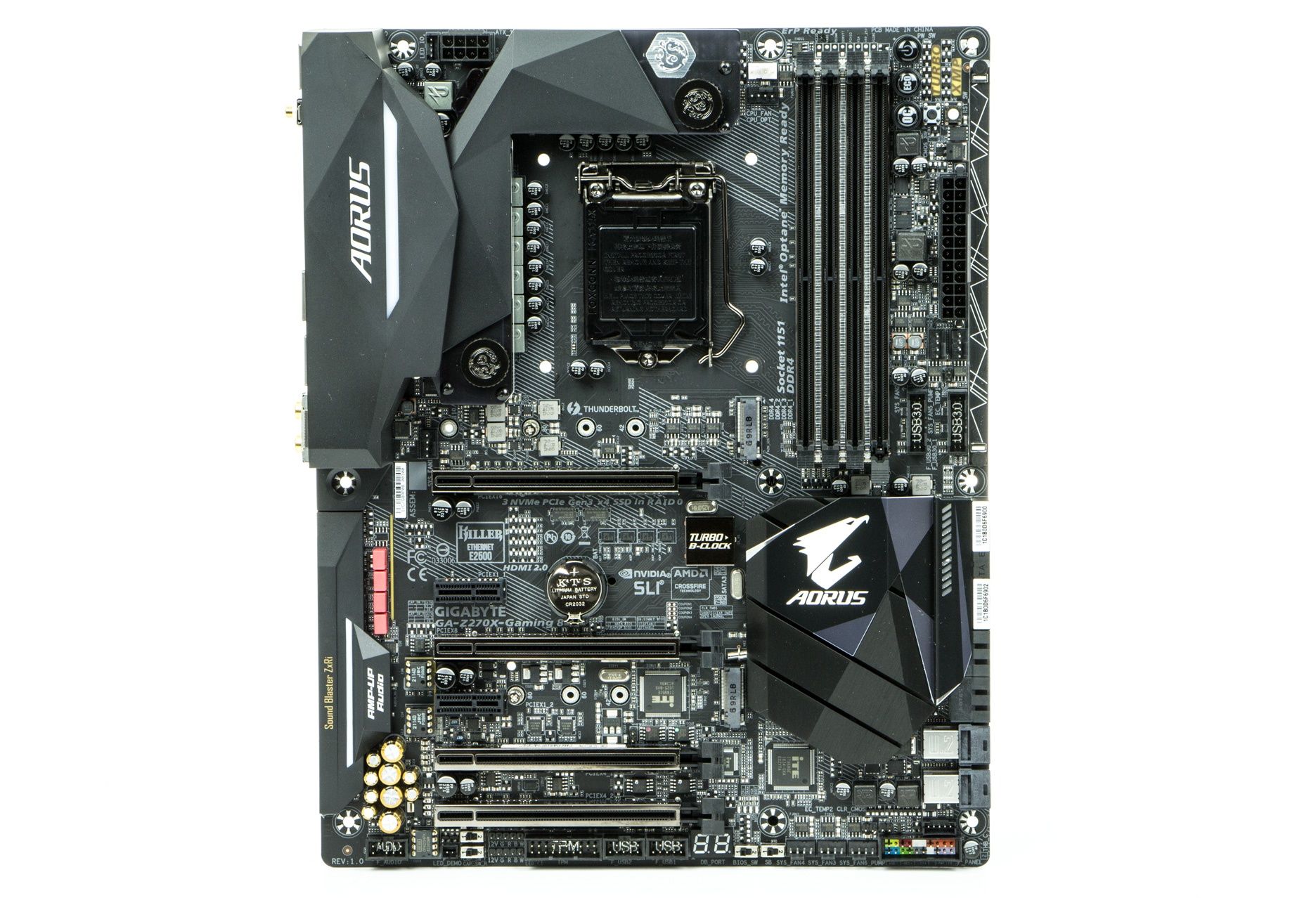

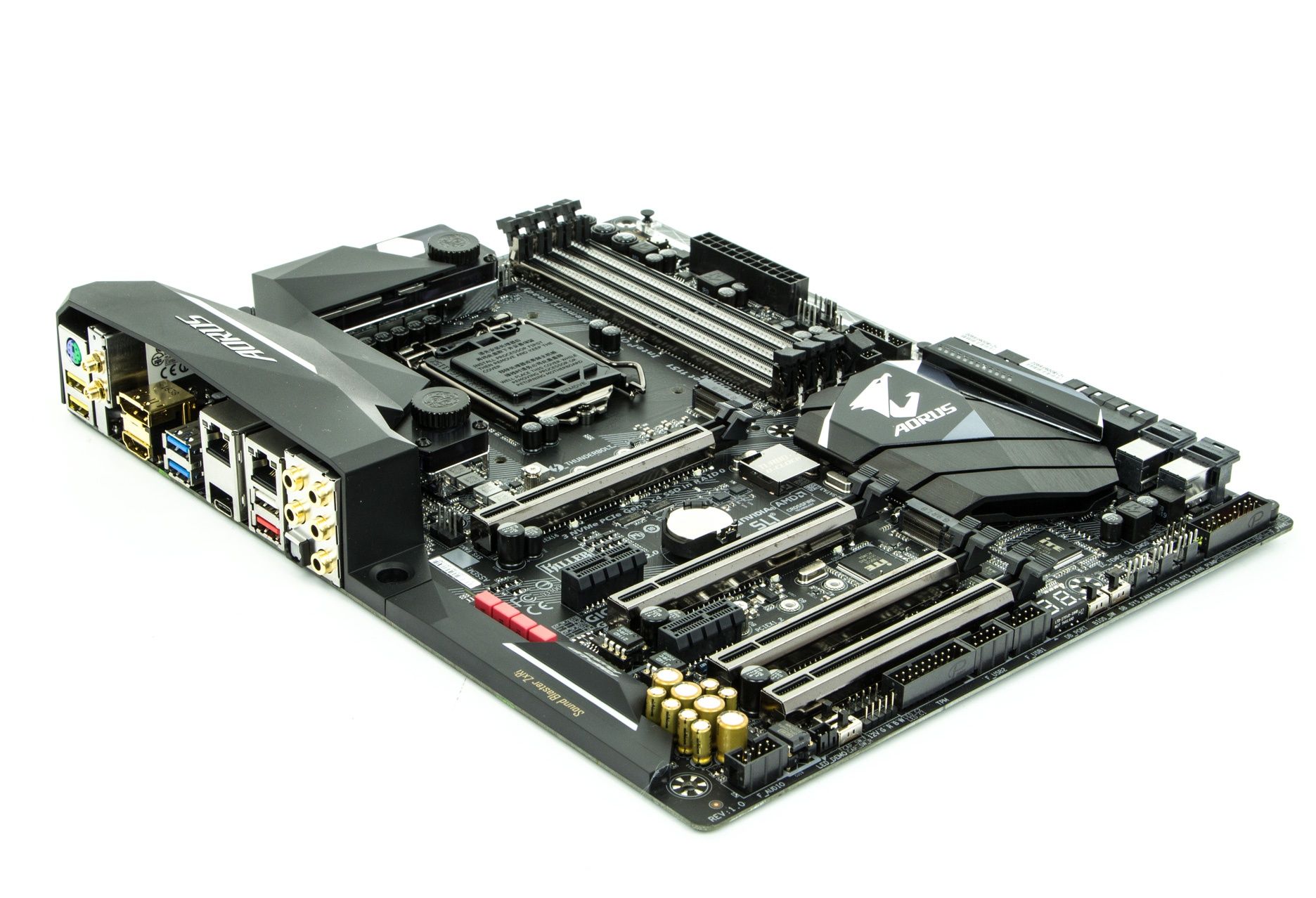

Firma Gigabyte kontunuuje ofensywę swoich nowych płyt głównych AORUS - przed wami kolejny model ze stajni tego producenta, a konkretnie GA-Z270X Gaming 8. Jest to prawie najlepszy model AORUS, przed nim znajduje się już tylko model Gaming 9, który potrafi kosztować - bagatela - około 2500 zł. Gaming 8 jest tańszy. Sporo tańszy, ale mimo to, jest to nadal model dla wybrańców.

GIGABYTE AORUS Z270X Gaming 8 - dlaczego warto zwrócić na nią uwagę?

nowy układ logiki Z270
wzmocnione sloty PCIe x16 i ekranowane banki RAM
blok wodny na sekcji zasilania
HDMI 2.0
Thunderbolt 3
2 x LAN
2 x SATA Express
2 x M.2
2 x U.2
USB 3.1 typu A i C na tylnym panelu
Wi-Fi ac/BT 4.1 w standardzie
doskonałej jakości audio
zaawansowane podświetlenie

Cóż... brak pytań? Układ logiki Union Point to oczywiście nowości jak obsługa większej ilości linii PCI Express, czy też technologii Intel Optane.

GIGABYTE AORUS Z270X Gaming 8 - specyfikacja

Model	GIGABYTE AORUS Z270X Gaming 8
Podstawka CPU	Intel LGA 1151
Chipset	Intel Z270
Technologie multi-GPU	Tak (2-way SLI/3-way CFX)
Możliwość wykorzystania zintegrowanej grafiki	Tak - HDMI 2.0 (MegaChips MCDP2800) i DP 1.2 (Thunderbolt 3)
Sloty RAM	4 x DDR4 (Dual Channel)
Maks. Taktowanie RAM	4133+ MHz
Maks. Ilość RAM	64 GB
Sloty PCIe x16	4 (wzmocnione)
Sloty PCIe x4	brak
Sloty PCIe x1	2
mini PCIe	brak
Gniazda wentylatorów	2 (CPU) + 2 (pompka wodna) + 4 (wentylatory systemowe)
Porty SATA/SATA Express	8/2
Sloty M.2	2
Sloty U.2	2
Wi-Fi / BT	Killer Wireless-AC 1535/BT 4.1
LAN	2 (Killer E2500 Gaming Network + Intel LAN)
USB 2.0 (tylny panel)	4 (0)
USB 3.1 Gen1	9 (5)
USB 3.1 Gen2	2 (2) A + C
Gniazda zasilania	24-pin+8
Audio	Creative Sound Core 3D + wzmacniacze (2 x JRC NJM2114 i 1 x TI Burr Brown OPA2134)
Dodatkowe technologie	RGB FUSION LED, UEFI DualBIOS,Smart Fan 5, Ultra Durable, Intel Optane, USB DAC-UP 2, AMP-UP (wymienny wzmacniacz słuchawkowy), VR Ready, aplikacje APP Center, EasyTune i Cloud Station
Format	ATX (30,5 x 24,4 cm)

Uwagę zwracają zwłaszcza dwa porty U.2, Thunderbolt w wersji 3, czy też HDMI w wersji 2.0.

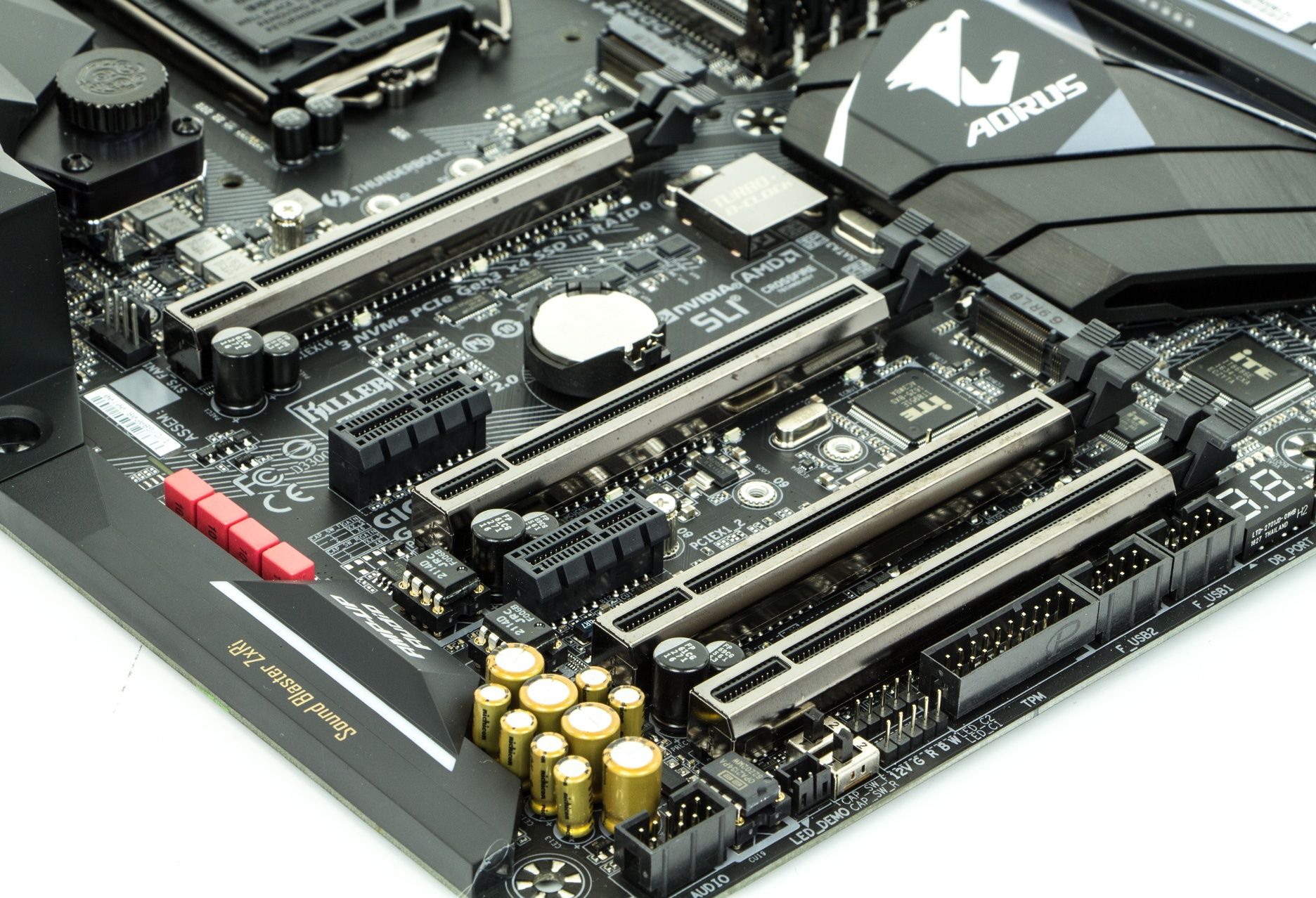

Producent udostępnił nam cztery pełnowymiarowe sloty PCI Express x16. Pomimo, że Union Point zwiększa liczbę linii PCI Express, to jednak nie jest platforma X99 i należy się liczyć z ograniczeniami. Dwa pierwsze sloty mogą działać z pełną prędkością (obsadzone pojedynczo), a dwa ostatnie jedynie z prędkością x4. Gdy trzeci ze slotów jest zajęty, drugi działa z maksymalną prędkością x4. Na PCB zmieściły się jeszcze dwa sloty PCIe x1.

Nad pierwszym i trzecim slotem PCIe x16 znajdziemy również dwa gniazdka M.2.

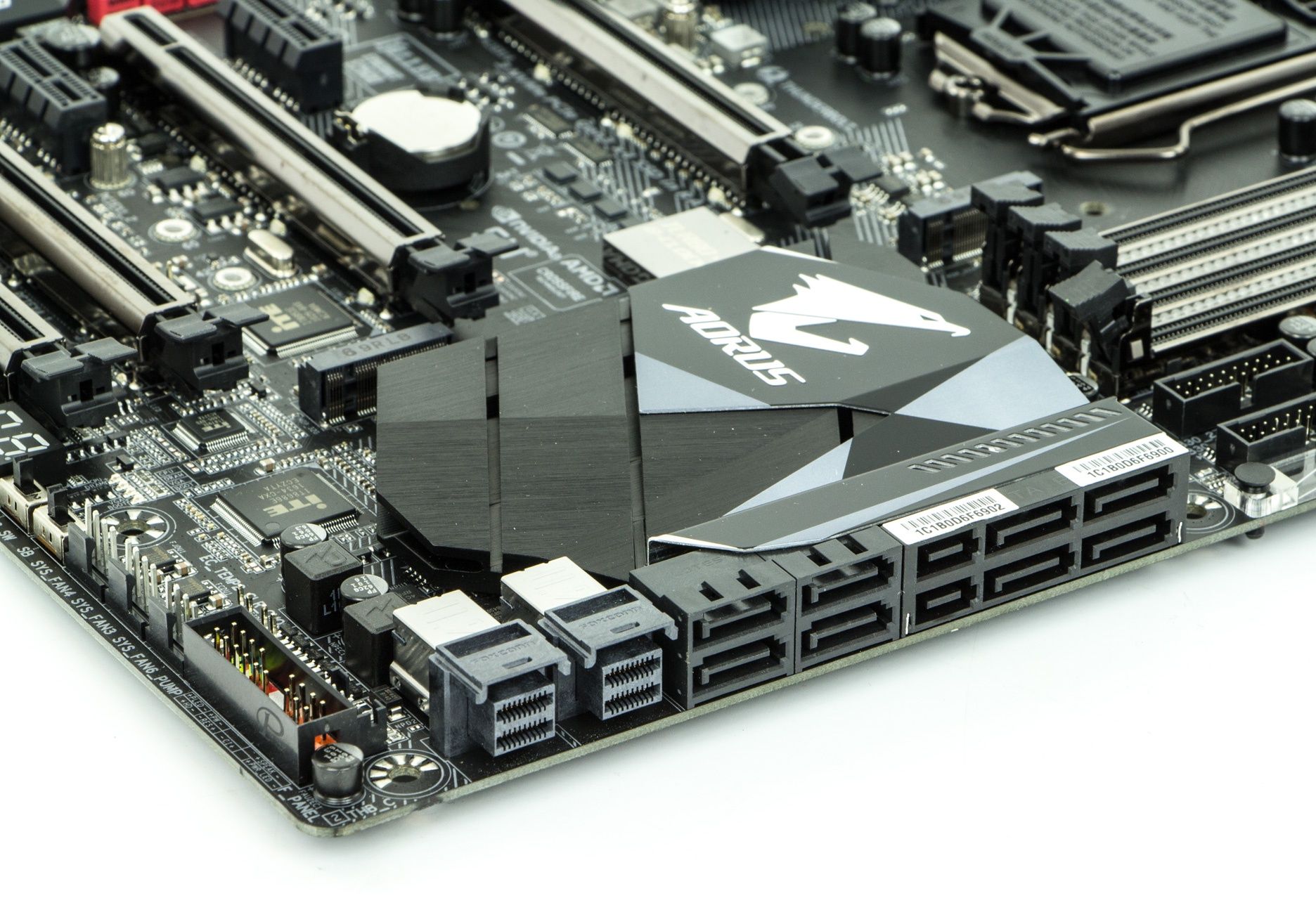

Na bogato! Dwa porty U.2, dwa SATA Express i osiem SATA III (z czego cztery współdzielone z portami SATA Express).

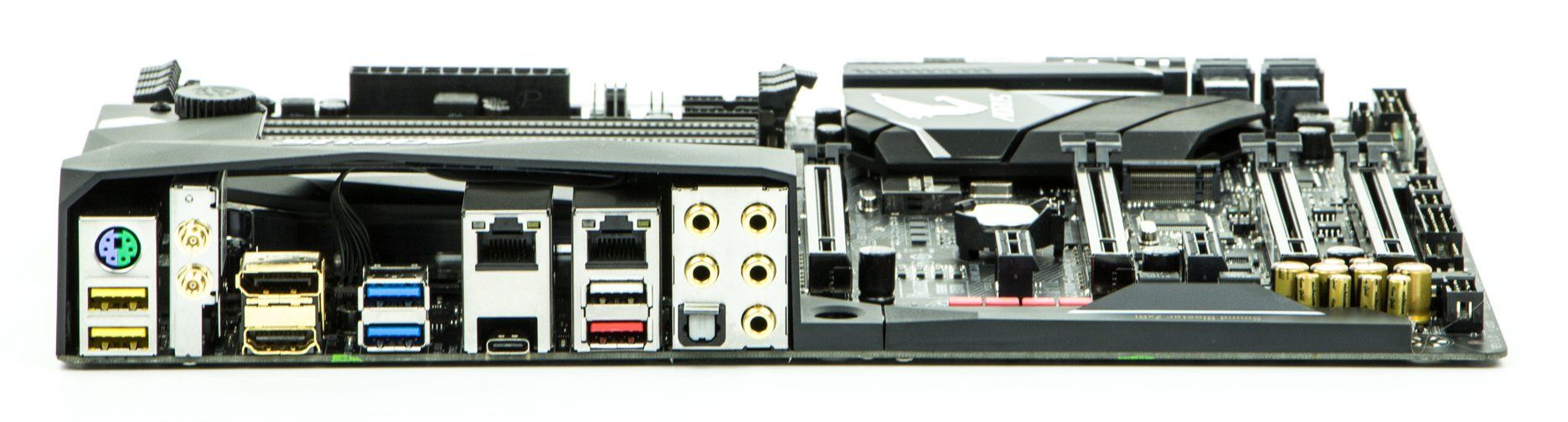

Na tylnym panelu znajdziemy łączony port PS2, dwa porty USB 3.0 (USB DAC 2 - żółte), dwa pozłacane porty wyjścia obrazu (HDMI 2.0 i DisplayPort), dwa kolejne porty UBS 3.1 Gen1 (niebieskie), dwa porty LAN, jeden portu USB 3.1 Gen2 typu C/Thunderbolt 3 i USB 3.1 Gen 2 typu A (czerwony). Biały port USB odpowiada za obsługę technologii QFlash.

Na kolejnych stronach przyjrzymy się interfejsowi UEFI, sprawdzimy wydajność oraz przeprowadzimy testy poboru energii.

Platforma testowa

[kontrolka produkt=gigabyte-aorus-ga-z270x-gaming-8 typ=top10new tytul="Gigabyte Aorus GA-Z270X-Gaming 8" opis="Gigabyte GA-Z270X-Gaming 8 to jedna z topowych płyt głównych dla graczy i entuzjastów pod procesory Intel Skylake i Kaby Lake. Konstrukcję wyróżnia efektowne wzornictwo z podświetleniem RGB Fusion, a także rozbudowana sekcja zasilania ze zintegrowanym blokiem wodnym."]

[kontrolka produkt=intel-core-i7-7700k typ=top10new tytul="Intel Core i7 7700K" opis="Intel Core i7 7700K to najwydajniejszy procesor z rodziny Kaby Lake przeznaczony pod podstawkę LGA 1151. Układ dysponuje czterema rdzeniami/ośmioma wątkami o taktowaniu 4,2 GHz w trybie standardowym i 4,5 GHz w trybie Turbo Boost. Oprócz tego został on wyposażony w 8 MB pamięci podręcznej L3, 2-kanałowy kontroler pamięci DDR3L-1600 i DDR4-2400 oraz układ graficzny HD Graphics 630."]

[kontrolka produkt=intel-core-i3-7350k typ=top10new tytul="Intel Core i3-7350K" opis="Intel Core i3-7350K został wyposażony dwa rdzenie/cztery wątki, które pracują z częstotliwości 4,2 GHz – procesor ma odblokowany mnożnik, więc w razie potrzeby można je podnieść we własnym zakresie. Oprócz tego udostępniono 4 MB pamięci podręcznej L3, 2-kanałowe kontrolery pamięci DDR3L-1600 i DDR4-2400 oraz układ graficzny HD 630."]

[kontrolka produkt=gigabyte-geforce-gtx-1060-xtr-gaming-6g typ=top10new tytul="Gigabyte GeForce GTX 1060 Xtreme Gaming 6G" opis="Niereferencyjna karta graficzna Gigabyte GeForce GTX 1060 Xtreme Gaming 6G przeznaczona dla wymagających graczy. Taktowanie rdzenia zostało podkręcone do 1847 MHz, a dodatkowo można liczyć na wydajne chłodzenie WINDFORCE 2X Cooling System oraz bogate zestawienie złącz."]

[kontrolka produkt=corsair-vengeance-lpx-2x-8-gb-3000-mhz typ=top10new tytul="Corsair Vengeance LPX 2x 8 GB 3000 MHz CL15" opis="Dwukanałowy zestaw pamięci Corsair Vengeance LPX, który zainteresuje entuzjastów spragnionych wydajności. Konfiguracja obejmuje dwa moduły o pojemności 8 GB – pracują one z taktowaniem 3000 MHz, opóźnieniami CL 15-17-17-35 i napięciem 1,2 V (odpowiednie ustawienia zapisano w profilu XMP 2.0). Do chłodzenia kości wykorzystano aluminiowy radiator, który nie powinien kolidować z rozbudowanymi coolerami CPU."]

[kontrolka produkt=be-quiet-silent-loop-280-mm typ=top10new tytul="be quiet! Silent Loop 280 mm" opis="be quiet! Silent Loop 280mm zalicza się do najwydajniejszych i najcichszych gotowych zestawów chłodzenia cieczą dla procesorów. Zestaw wykorzystuje blok wodny ze zintegrowaną pompką oraz miedzianą chłodnicę z dwoma 140-milimetrowymi wentylatorami Pure Wings 2 140 mm PWM. Dołączane zapinki pasują do wszystkich najpopularniejszych podstawek pod procesory AMD i Intel. "]

[kontrolka produkt=samsung-ssd-950-pro-256-gb typ=top10new tytul="Samsung SSD 950 Pro 256 GB" opis="Samsung SSD 950 Pro 256 GB to propozycja dla entuzjastów, którzy poszukują naprawdę wydajnego nośnika. Producent zastosował swoją autorską konstrukcję formatu M.2 2280, wykorzystującą interfejs PCI-Express 3.0 x4 i nowoczesny protokół NVM-Express – pozwala ona uzyskać wydajność nieosiągalną dla standardowych dysków pod SATA 6 Gb/s."]

[kontrolka produkt=acer-xb280hk typ=top10new tytul="Acer XB280HKbprz Predator" opis="Acer XB280HKbprz Predator to propozycja kierowana do najbardziej wymagających graczy. Monitor ma przekątną 28 cali i rozdzielczość UltraHD 4K, a dodatkowym atutem jest krótki czas reakcji. Do dyspozycji oddano wejście DisplayPort i hub z czterema portami USB 3.0."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit OEM DVD PL" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Tylko ten system pozwoli na pełne wykorzystanie procesorów Intel Kaby Lake."]

Testy wydajnościowe 3DMark Time Spy

Testy wykonaliśmy z kartą graficzną GeForce GTX 1060 (szczegóły dotyczące modelu na podstronie "Platforma testowa"). Z teście Time Spy (DirectX 12) przy wykorzystaniu procesora Core i7 7770K można się spodziewać wyniku około 4500 punktów, natomiast z procesorem Core i3 7350K około 4000 punktów (wynik ogólny).

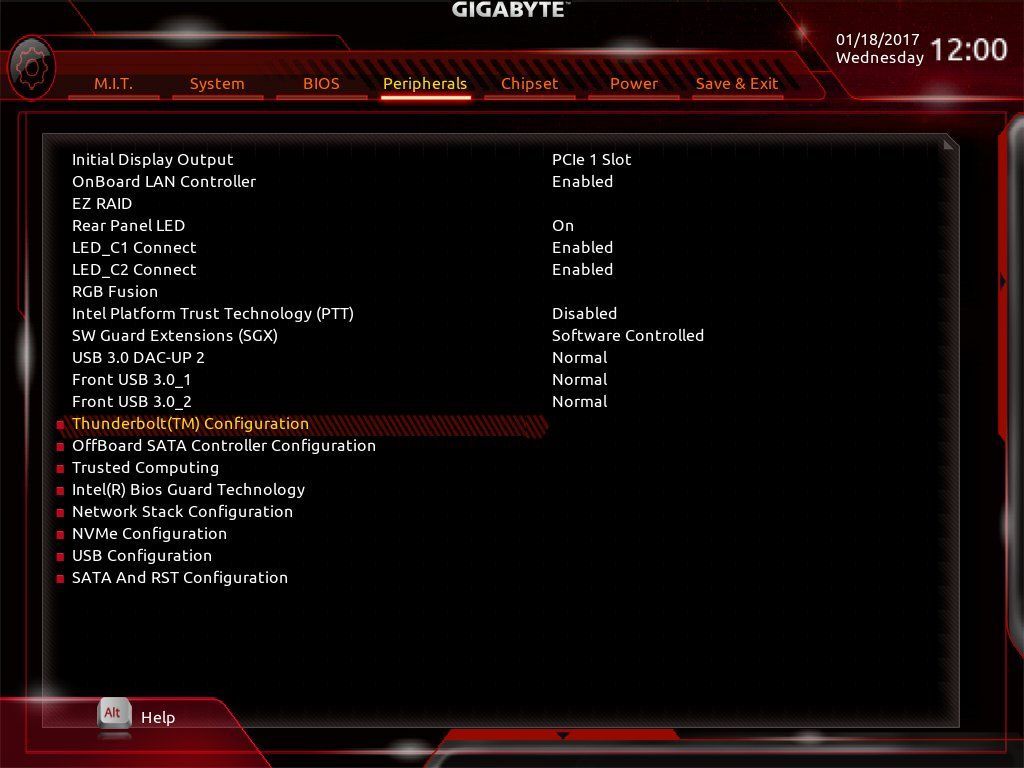

UEFI BIOS

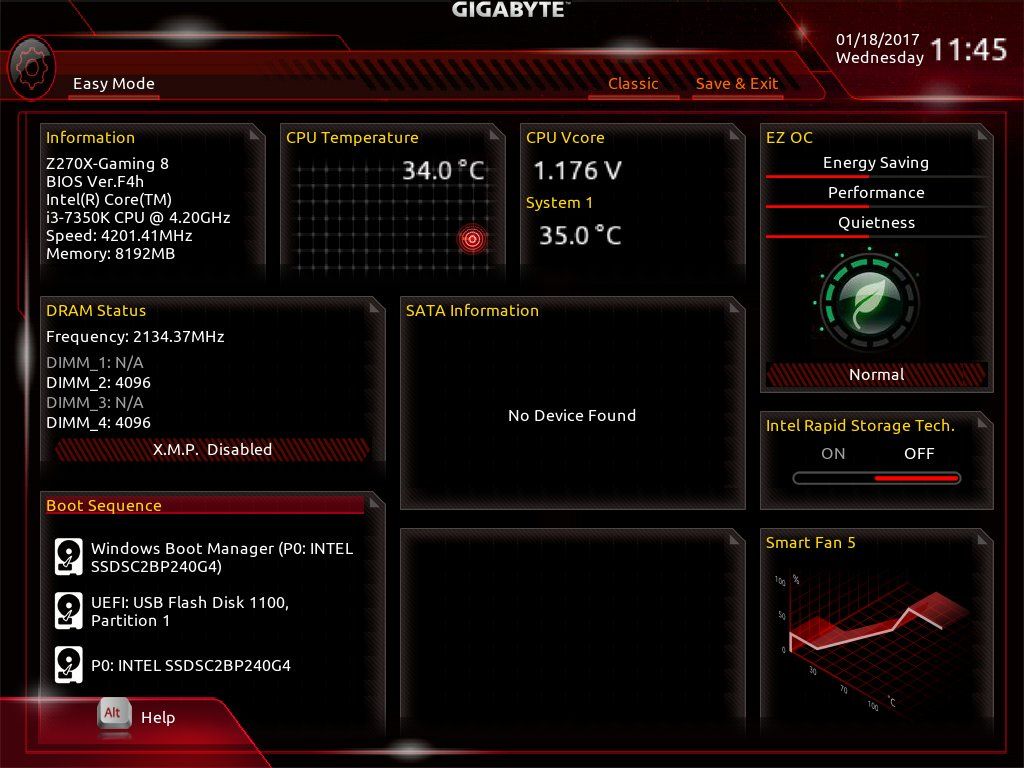

Producent udostępnił nam dwa typu widoku - klasyczny oraz uproszczony. Jedyne do czego można by się przyczepić, to niedoskonała obsługa myszki.

Podkręcanie (OC)

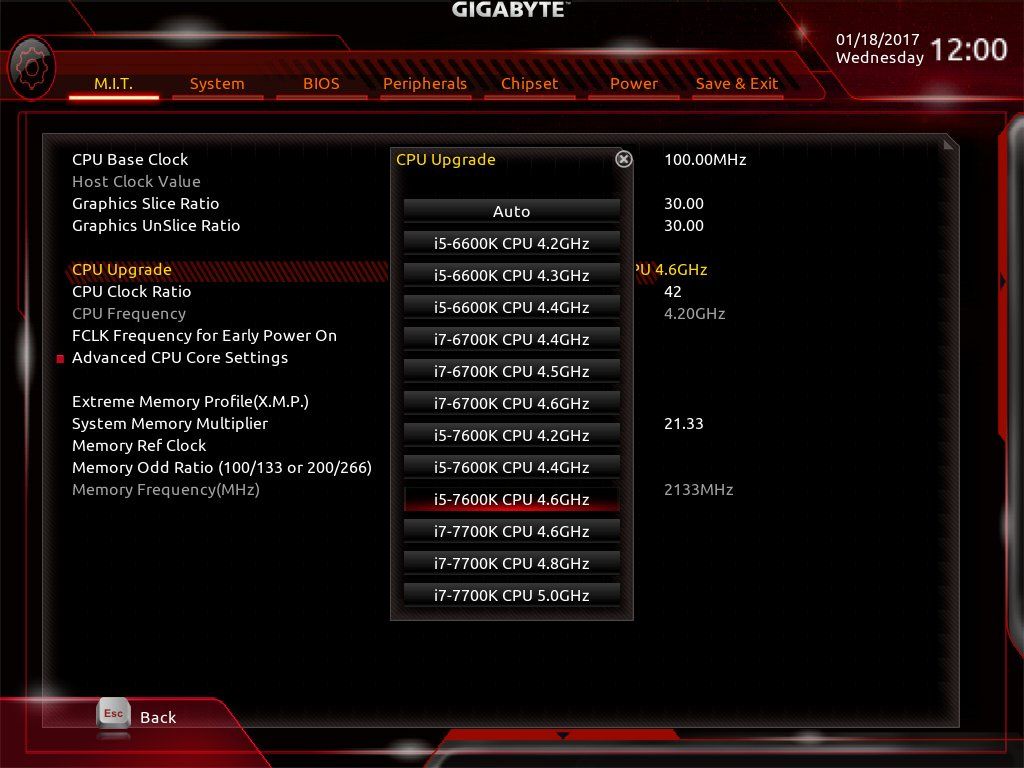

Automatyczne podkręcanie ogranicza się do wybrania profilu odpowiedniego dla danego procesora. Z modelem Core i7 7700K bez problemy wskoczyliśmy na 5 GHz - droga do dalszych eksperymentów stoi otworem.

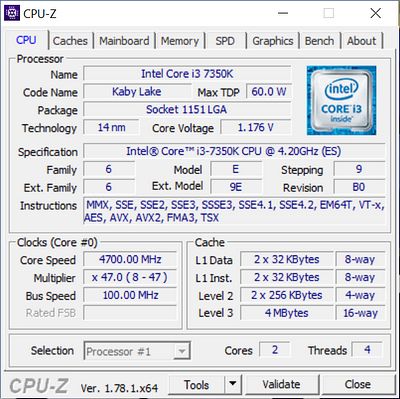

Korzystając z okazji chcieliśmy również sprawdzić możliwości automatycznego podkręcenia procesora Core i3 7350K. Niestety, jak widać na liście powyżej, ta wersja UEFI BIOS nie posiadała jeszcze profilów dla tego modelu procesora. Przy użyciu profili dla Core i5 udało nam sięgnąć do 4,7 GHz.

Jeśli chcemy mocniej podkręcić ten model i3 trzeba więc sięgnąć po podkręcanie ręczne, albo poczekać aż producent uzupełni listę profili OC z kolejnymi aktualizacjami BIOS. Ale szczerze - wątpliwe, by ktoś łączył topową płytę główną z procesorem klasy i3.

Pobór energii

Pobór mocy platformy z procesorem Core i3 7770K i zewnętrzną kartą graficzną GeForce GTX 1060 - [W]

Oczywiście instalując karty graficzne wydajniejsze od GTX 1060 należy spodziewać się znacznie wyższego poboru energii podczas rozgrywki w wymagające gry. Tym niemniej wynik jest imponujący.

To nie są tanie rzeczy

Gigabyte Aorus GA-Z270X Gaming 8 to naprawdę świetnie wyposażona płyta, która powinna zainteresować majętnych entuzjastów. Udostępnia ona liczne i przyszłościowe technologie. Płyta ta pozwoli na stworzenie najbardziej wydajnych konfiguracji - z wieloma kartami graficznymi, czy z ultra szybkimi nośnikami danych wykorzystujących U.2/M.2 czy Thunderbolt 3 i USB 3.1.

Nie zapomnijmy o takich dodatkach jak Wi-Fi w standardzie, blok wodny na sekcji zasilania, zaawansowane podświetlenie czy świetne audio. To konstrukcja premium i widać to na każdym kroku.

Wszystko pięknie, ale ile za to trzeba zapłacić? Sugerowana cena producenta na polski rynek to 1800 zł (bez złotówki). Tanio nie jest, ale też nie każdy potrzebuje aż tak bogatego wyposażenia. Jeśli jednak szukasz wypasionej płyty i nie oglądasz się specjalnie na koszty, być może ten model spełni twoje wygórowane wymagania.
