Gigabyte GA-H97M-HD3 – tania płyta pod Broadwella

Wprawdzie procesory Intel Broadwell (5. generacja Core) fizycznie pasują do każdej płyty głównej z podstawką LGA 1150, ale oficjalnie są wspierane tylko przez modele z nowymi układami Intel H97 i Z97. Mamy więc do czynienia z wyższym segmentem chipsetów, niemniej jednak same płyty wcale nie muszą być takie drogie - najtańsze z nich można kupić już za mniej niż 400 złotych.

Przykładem tutaj może być model Gigabyte GA-H97M-HD3, który oferuje wyłącznie podstawową funkcjonalność – w sam raz akurat do budowy niedrogiego komputera na bazie nowych procesorów Intela. Sprawdźmy co otrzymujemy za niecałe 350 złotych, bo właśnie tyle kosztuje opisywana przez nas konstrukcja.

Gigabyte GA-H97M-HD3, jak przystało na płyty główne z podstawowej serii, został zapakowany w pudełko utrzymane w czarno-zółtej kolorystyce. Od frontu widnieje duże logo technologii Ultra Durable, a poniżej nazwa płyty. Z tyłu natomiast znajduje się zdjęcie płyty głównej oraz złączy na tylnym panelu wraz z opisami i specyfikacją.

W kartonie oprócz samej płyty głównej znajdziemy skromne wyposażenie:

• 2 kable sygnałowe SATA
• zaślepkę tylnego panelu
• instrukcja użytkownika
• płytę z oprogramowaniem i sterownikami

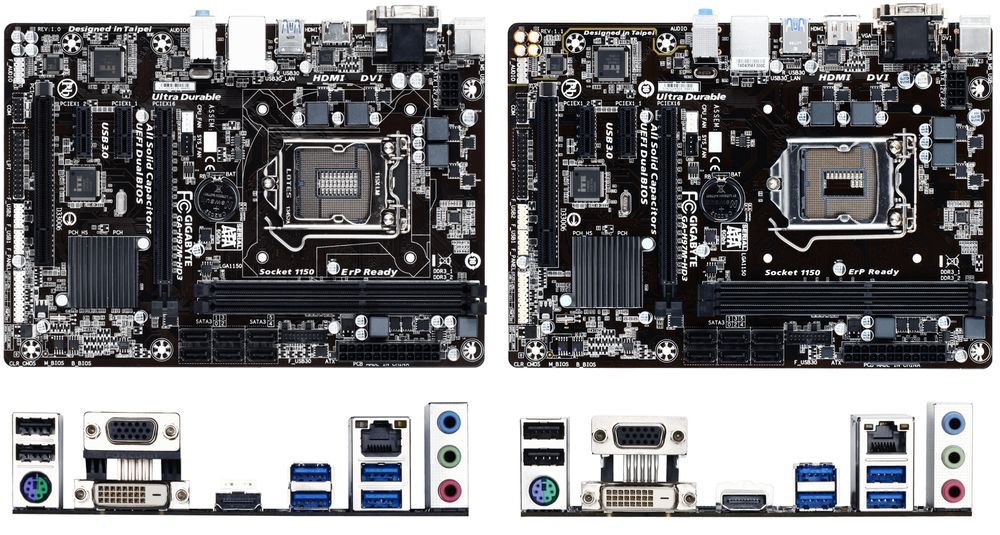

Do naszej redakcji trafiła płyta w rewizji 1.0, ale w sprzedaży dostępna jest również nowsza wersja 1.1 – główne różnice sprowadzają się do ścieżki oddzielającą sekcję układu dźwiękowego i lepszych kondensatorów, ale także ogólnie mniejszej ilości elementów elektronicznych na płytce drukowanej.

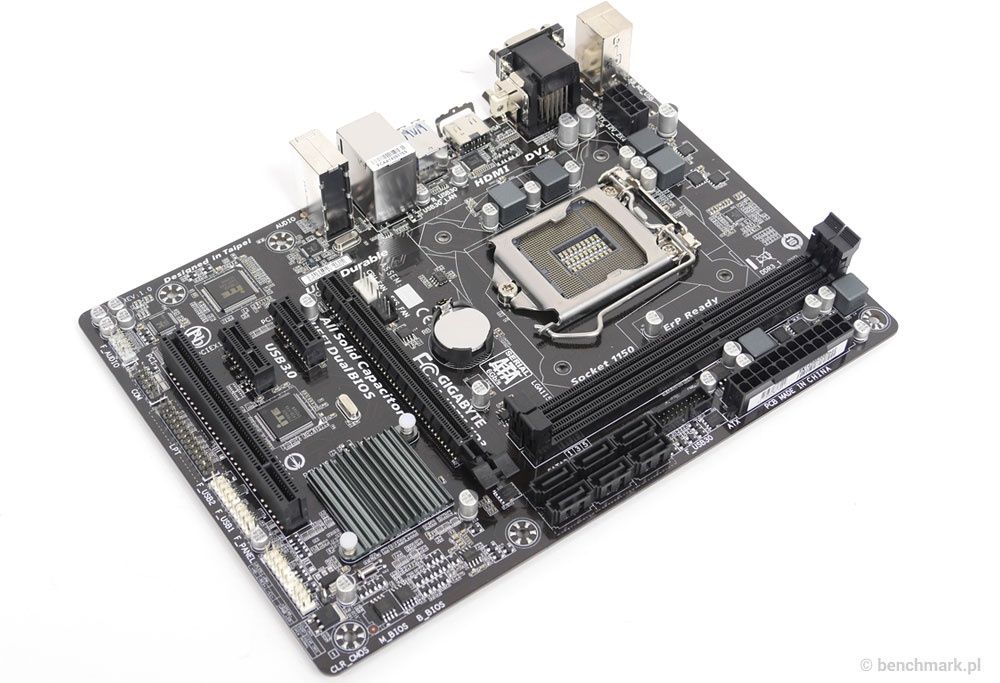

Konstrukcja jest formatu mATX, aczkolwiek producent zastosował węższy laminat (jest on brązowego koloru). Większość elementów jest czarna, niemniej jednak są białe wyjątki.

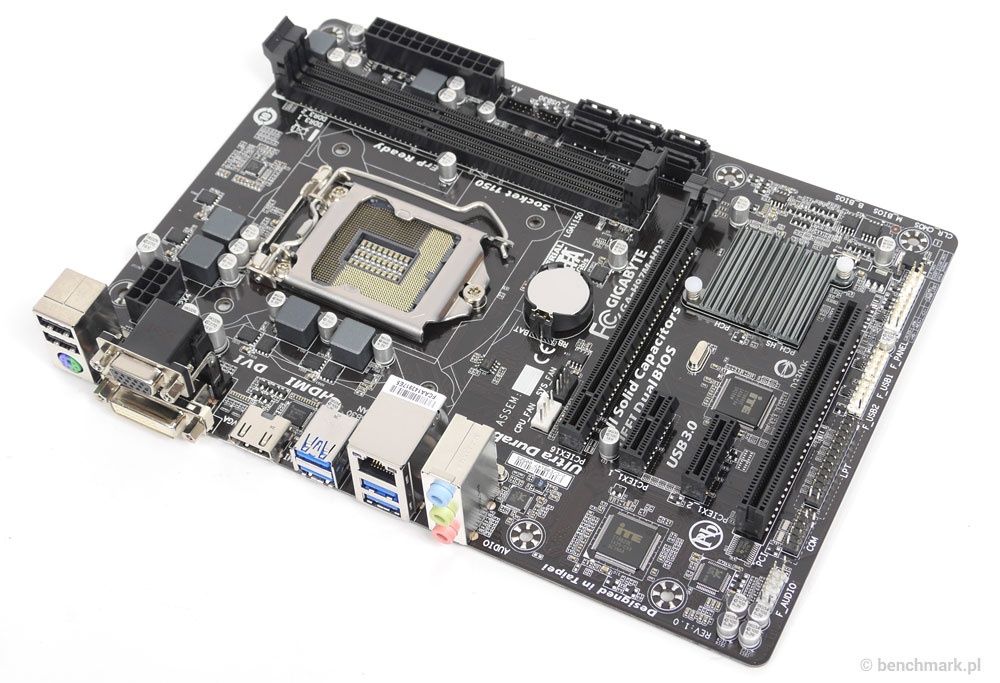

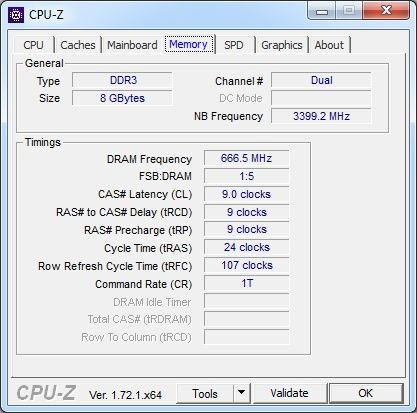

Płyta obsługuje procesory z generacji Haswell, Haswell Refresh i Broadwell. Obok podstawki LGA 1150 znajduje się 8-pinowe gniazdo EPS oraz 4-fazowa sekcja zasilania bez dodatkowego radiatora. Poniżej zlokalizowano dwa banki DDR3 mogące obsłużyć do 16 GB pamięci o taktowaniu 1600 MHz.

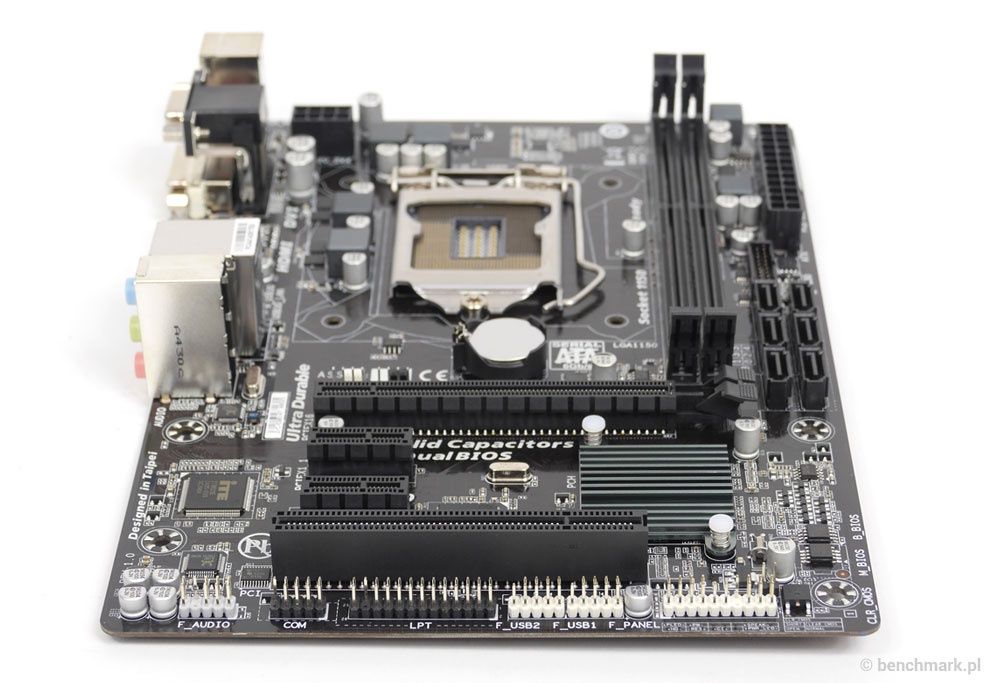

Do dyspozycji oddano następujące złącza: PCI-Express 3.0 x16, dwa PCI-Express 2.0 x1 oraz jedno PCI. Obok PCI-Express 3.0 x16 znajdują się dwa 4-pinowe gniazda wentylatorów.

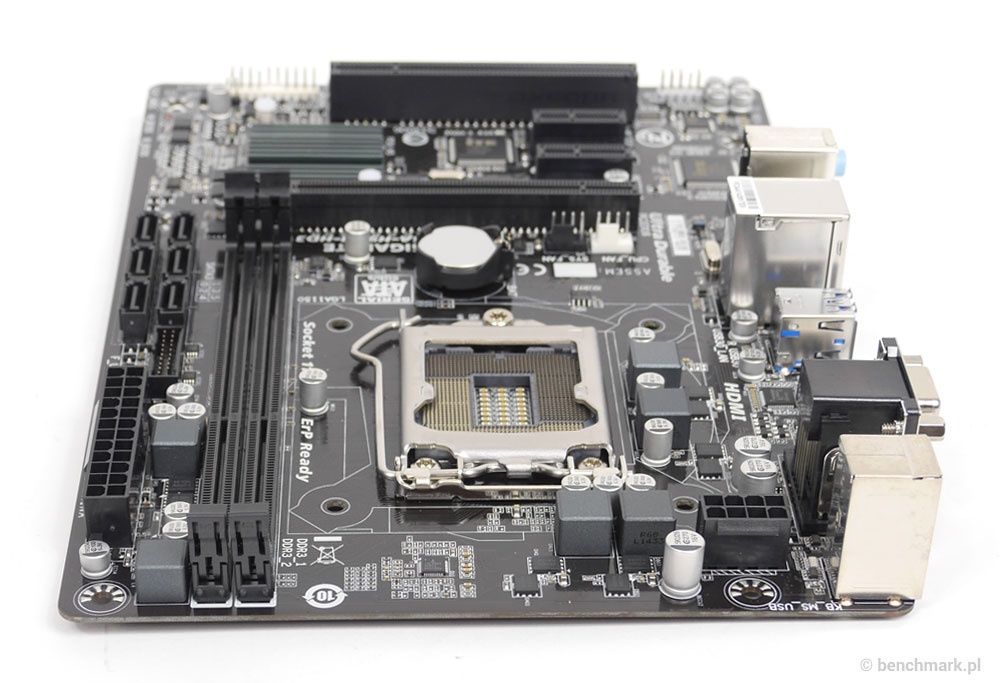

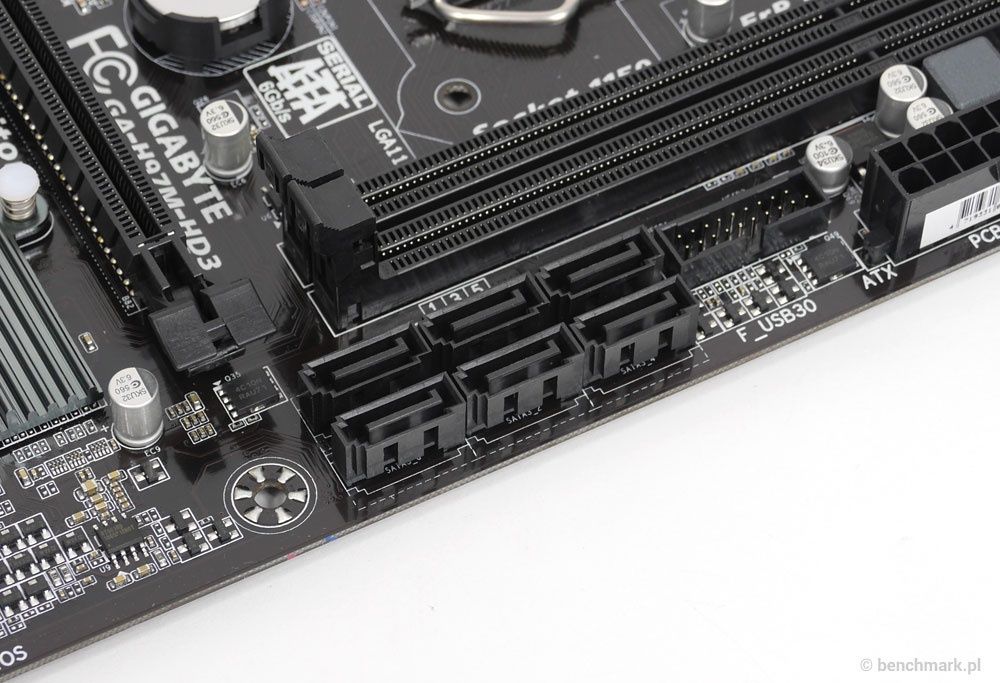

Poniżej umieszczono chipset Intel H97 przykryty bardzo małym radiatorem, sześć złączy SATA 6 Gb/s, złącze pinowe do wyprowadzenia dwóch portów USB 3.0 oraz gniazdo zasilania ATX 24-pin.

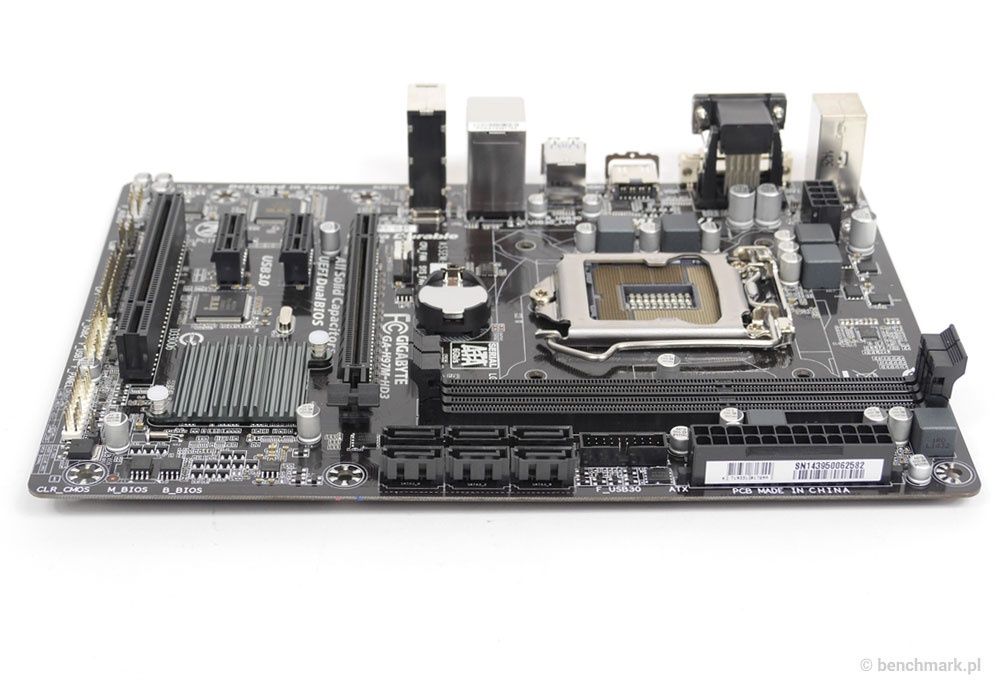

Przy lewej krawędzi laminatu znajdziemy złącza do wyprowadzenia portów audio, COM, LPT oraz czterech portów USB 2.0. Warto również wspomnieć, że opisywana płyta została wyposażona w zapasowy układ BIOS.

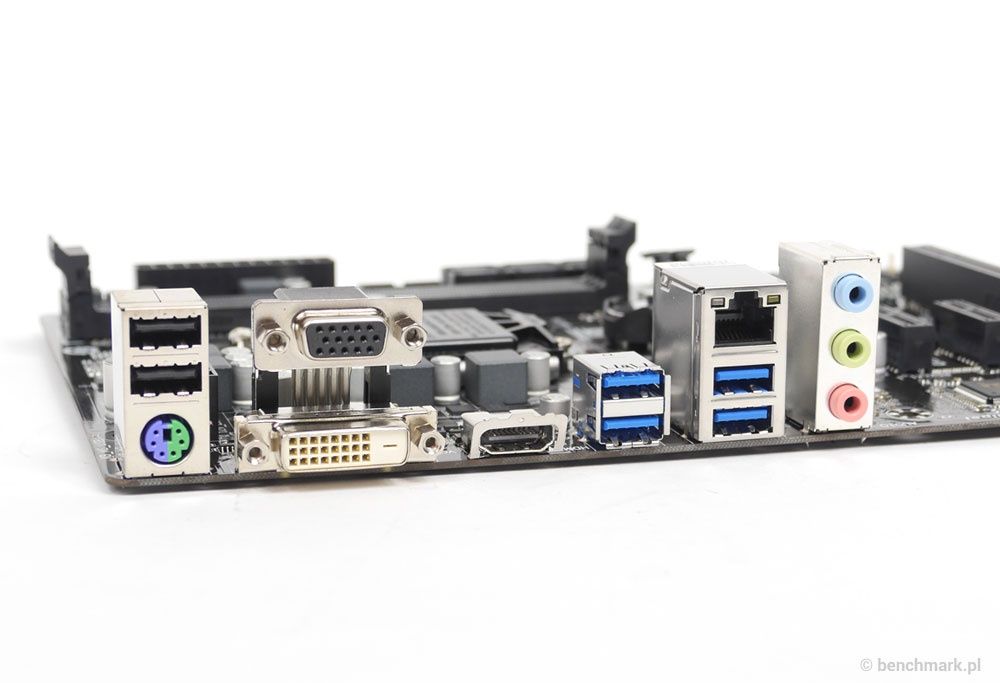

Tylny panel posiada 3 wyjścia wideo: HDMI, DVI-D i VGA oraz sześć gniazd USB – cztery w wersji 3.0 i dwa w wersji 2.0. Poza tym złącze PS/2 dla klawiatury lub myszy, RJ-45 dla sieci oraz trzy złącza audio zintegrowanego układu dźwiękowego.

Na kolejnych stronach zajrzymy do UEFI płyty głównej, sprawdzimy jej możliwości podkręcania, a także skontrolujemy pobór mocy i wydajność.

• System operacyjny: Windows 7 Ultimate 64-bit SP1
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

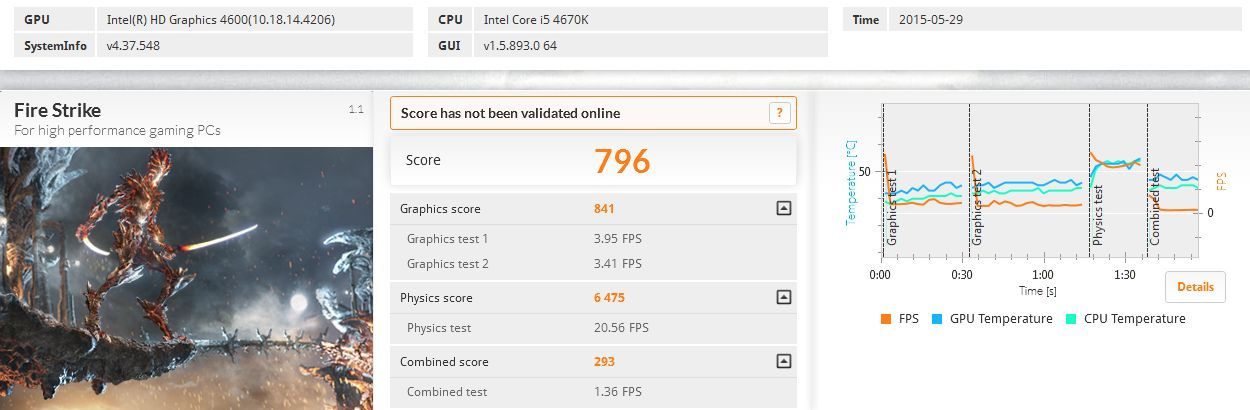

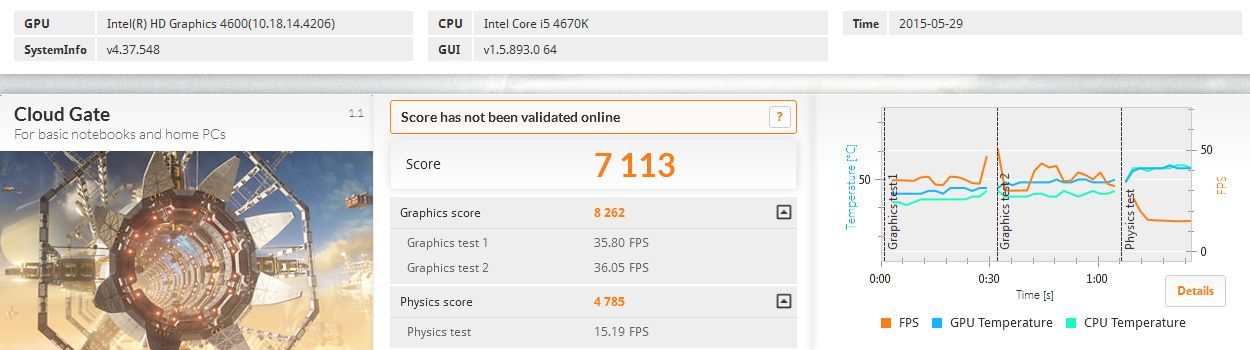

W testach wydajnościowych wykorzystujemy najnowszą wersję programu 3DMark – wyników nie można porównywać z rezultatami, które zostały uzyskane w starszych testach płyt głównych. Pomiary przeprowadziliśmy przy użyciu układu graficznego HD 4600 zintegrowanego z procesorem.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

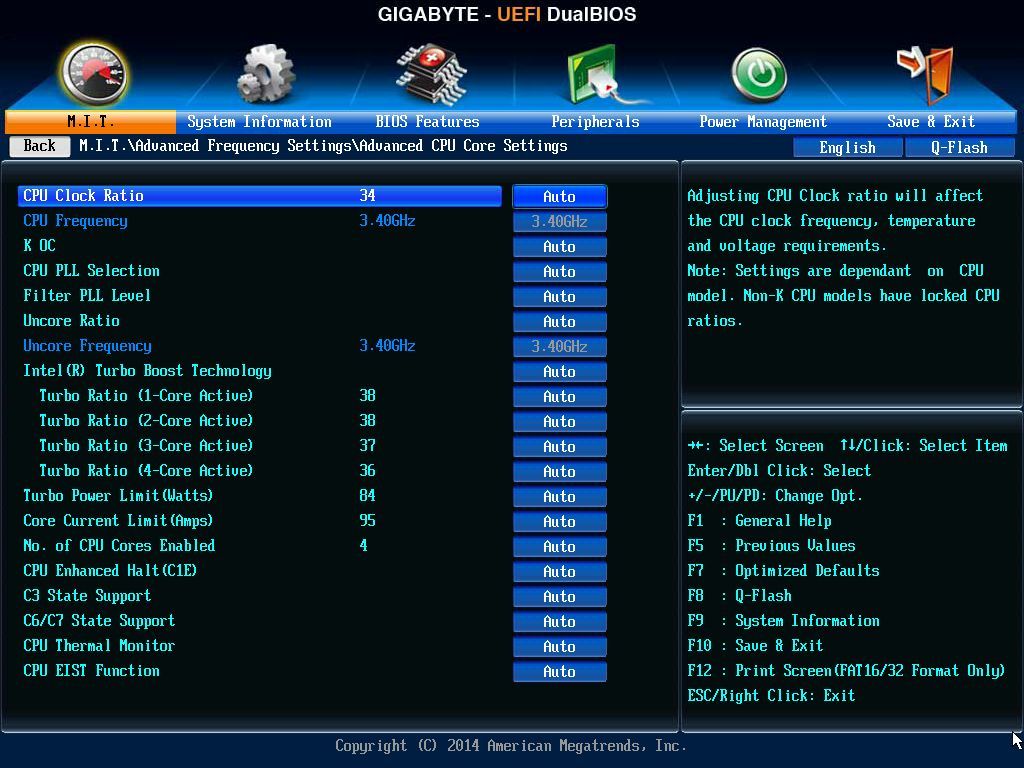

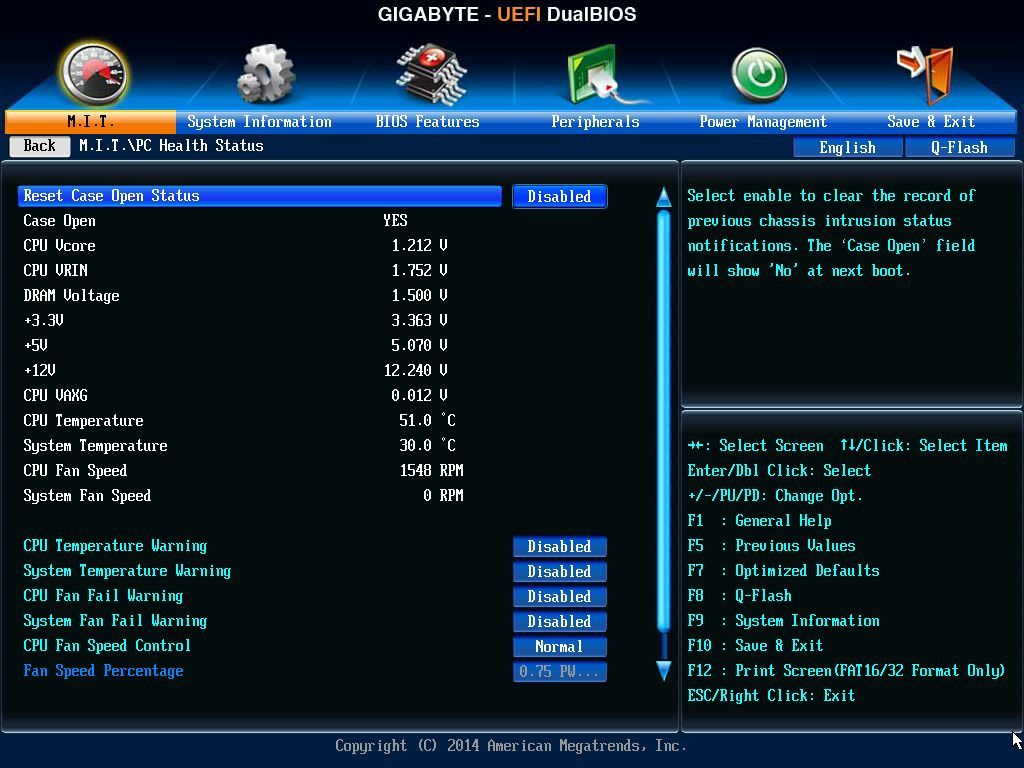

Płyta działa pod obsługą UEFI DualBIOS, w którym udostępniono jednak tylko podstawowy interfejs Classic Mode (inne modele producenta oferują jeszcze dwa nowsze interfejsy - Smart Tweak i Startup Guide). Dostępnych opcji jest odpowiednio dużo jak na model z niższej półki cenowej i zostały one uszeregowane w intuicyjny sposób.

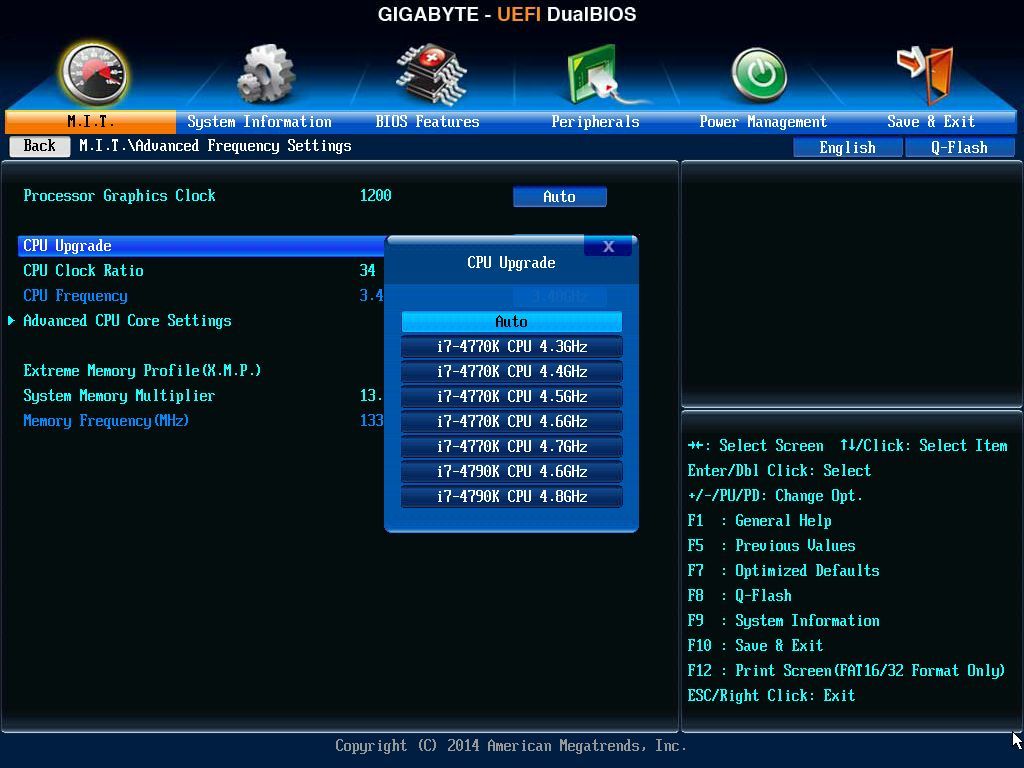

Choć płyta bazuje na chipsecie Intel H97, który teoretycznie nie pozwala na przyspieszanie podzespołów, producent obszedł to ograniczenie i udostępnił możliwość podkręcania – zarówno w trybie manualnym, jak i gotowych profili dla układów Core i7-4770K (4,3 – 4,7 GHz) i i7-4790K (4,6 i 4,8 GHz). Gotowe profile można jednak stosować też do innych odblokowanych modeli.

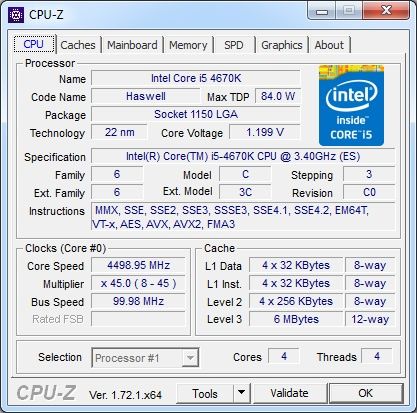

Nasz Core i5-4670K stabilnie podkręcił się do 4,5 GHz (45x 100 MHz), aczkolwiek ograniczeniem była mocno nagrzewająca się sekcja zasilania.

Po zastosowaniu dodatkowego nawiewu, uzyskaliśmy stabilne 4,6 GHz (46x 100 MHz). Przy profilu 4,7 GHz komputer pracował niestabilnie, natomiast przy 4,8 GHz „powitał nas” ekranem BSOD.

Jeżeli chodzi o pobór mocy, właściwie nie odnotowaliśmy żadnych niespodzianek – cały komputer (ze zintegrowaną grafiką) w mniej wymagających zastosowaniach pobierał maksymalnie 42 W. Po uruchomieniu gry watomierz wskazał 61 W, a przy mocnym obciążeniu procesora 72 W.

Model GA-H97M-HD3 sprawdzi się przy budowie niedrogiego komputera na bazie procesora Intel Broadwell (oprócz tego obsługuje jednak też starsze serie Haswell i Haswell Refresh). Chcąc konkurować ceną, konstrukcja płyty została ograniczona do minimum – do dyspozycji oddano dwa banki pamięci DDR3 i sześć gniazd SATA 6 Gb/s.

Zabrakło między innymi nowych interfejsów SATA Express i M.2, a także przydałoby sie trochę więcej złączy dla wentylatorów. Na tylnym panelu zlokalizowano m.in. trzy wyjścia wideo i sześć portów USB.

Płyta korzysta ze sprawdzonego UEFI DualBIOS, gdzie znalazły się wszystkie niezbędne funkcje. Oprócz tego producent udostępnił możliwość podkręcania odblokowanych procesorów – można tutaj też skorzystać z automatycznych profili, aczkolwiek skromna, niechłodzona sekcja zasilania ogranicza możliwości OC.

Opisywana płyta kosztuje niecałe 350 złotych, co czyni ją jedną z najtańszych konstrukcji obsługujących procesory Intel Broadwell. Nie uświadczymy tu wielu dodatkowych funkcjonalności - jest to model ekonomiczny, którego najwiekszą zaletą jest cena.

• obsługa procesorów Intel Haswell, Haswell Refresh i Broadwell
• możliwość podkręcania odblokowanych procesorów (tylko mnożnikiem)
• niska cena

• brak gniazd SATA Express i M.2
• tylko dwa złącza dla wentylatorów
• skromna, niechłodzona sekcja zasilania
