Gigabyte GA-Z97X-UD3H-BK – solidna płyta za 600 złotych

Kontynuujemy testy płyt głównych z podstawką LGA 1150 przeznaczone dla procesorów Intel Haswell i Broadwell. Tym razem w nasze ręce trafił model Gigabyte GA-Z97X-UD3H-BK, a więc najtańszy przedstawiciel serii Black Edition, która została przystosowana do pracy przy długotrwałym obciążeniu (producent potwierdził to testem trwającym 168 godzin, czyli równo tydzień).

Dodatkowym atutem serii jest możliwość przedłużenia gwarancji z 3 do 5 lat – w tym celu wystarczy zarejestrować płytę na stronie producenta (przedłużona gwarancja jest realizowana za pośrednictwem sprzedawcy).

Co oferuje nam płyta? Otrzymujemy tutaj możliwość połączenia dwóch kart graficznych GeForce lub nawet trzech Radeon, a także niezły komplet złączy dla dysków i napędów – w tym SATA Express i M.2.

Entuzjastów powinna zainteresować możliwość podkręcania procesorów. Wszystko za około 600 złotych, czyli w zasadzie standard jeżeli chodzi o płyty pod LGA 1150 z chipsetem Z97. Sprawdźmy zatem jak się płyta sprawdza w praktyce.

Gigabyte Z97X-UD3H-BK zapakowano w czarny karton z uchylaną przednią ścianką. Na froncie pudełka znajduje się pokaźnych rozmiarów logo serii Black Edition, a pod nim oznaczenie modelu. Pod odchylanym przodem znajduje się okno z przezroczystego tworzywa, przez które widać płytę główną w całej okazałości. Z tyłu standardowo znajduje się zdjęcie płyty oraz tylnego panelu wraz z opisami i użytymi technologiami.

Poza płytą główną w pudełku otrzymujemy:

• 4 sygnałowe kable SATA w oplocie
• zaślepkę panelu tylnego
• mostek SLI
• instrukcję obsługi
• płytę ze sterownikami

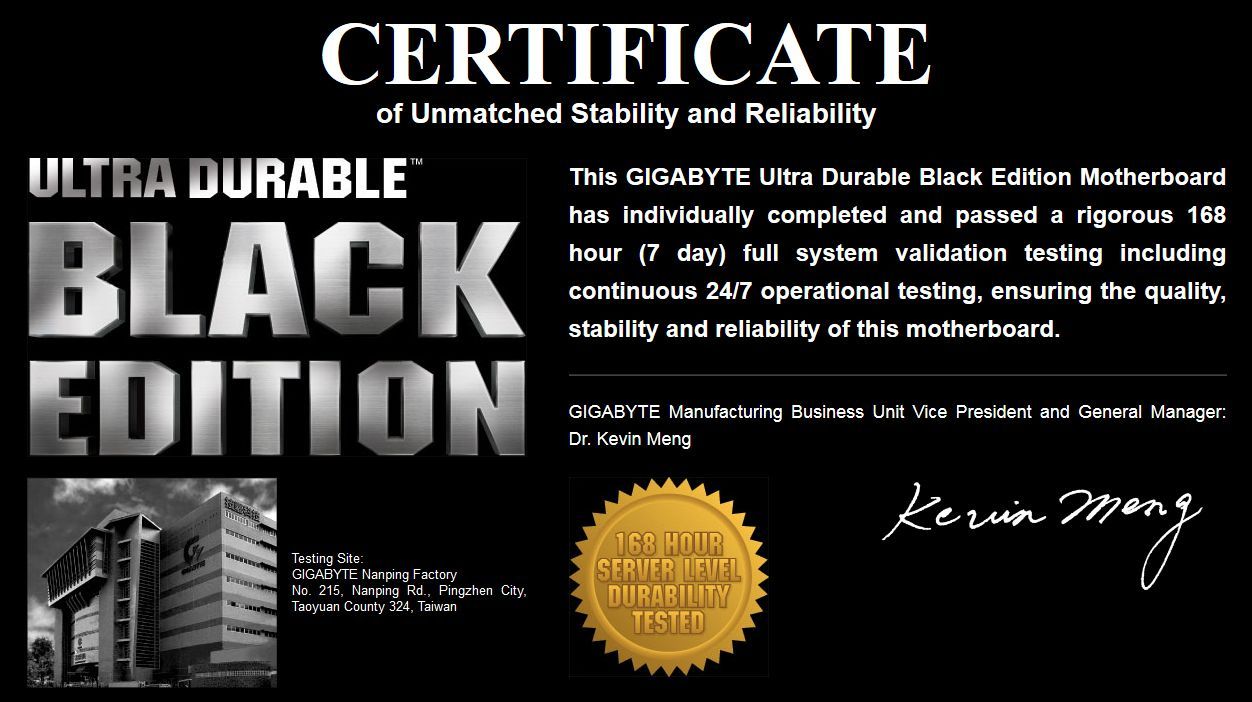

• certyfikat potwierdzający ukończenie 168 godzinnego testu
• kartę VIP
• 2 naklejki

Płyty z serii Black Edition poddawane są 168 godzinnemu rygorystycznemu testowi, aby dowieść jakości i niezawodności. Dzięki temu firma Gigabyte jest pewna swojego produktu i daje możliwość rozszerzenia standardowej 3-letniej gwarancji do 5 lat.

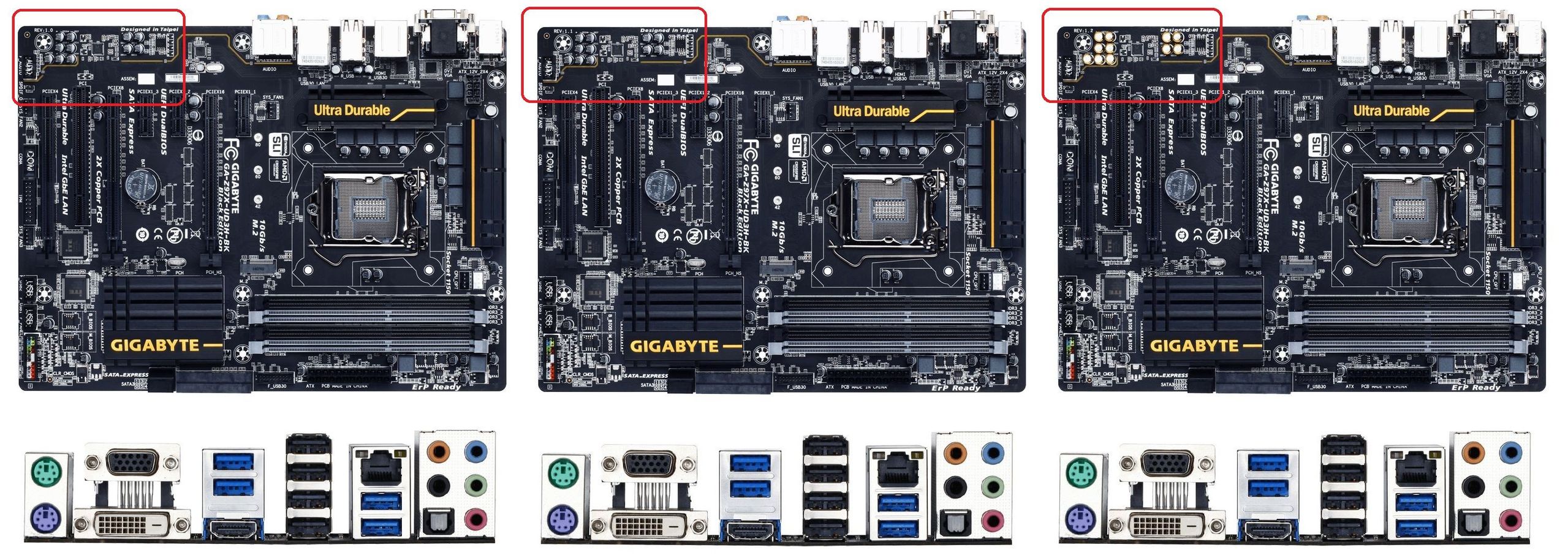

Z97X-UD3H-BK występuje w trzech rewizjach: 1.0, 1.1, 1.2, z których to ostatnia wyróżnia się specjalnymi kondensatorami dla układu audio. Do naszej redakcji trafiła jednak najstarsza z nich.

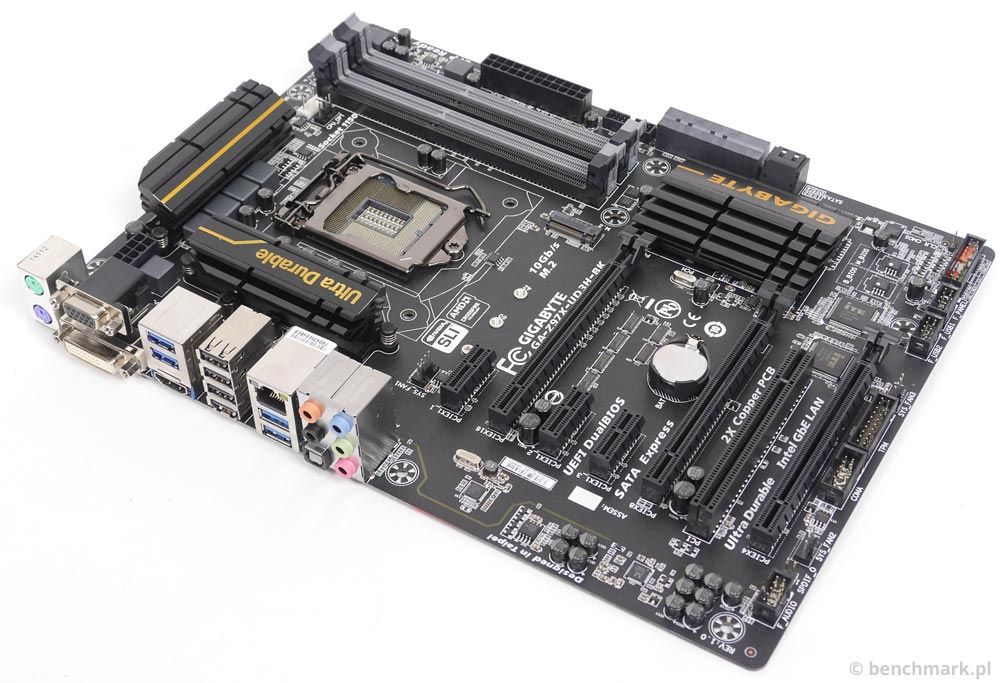

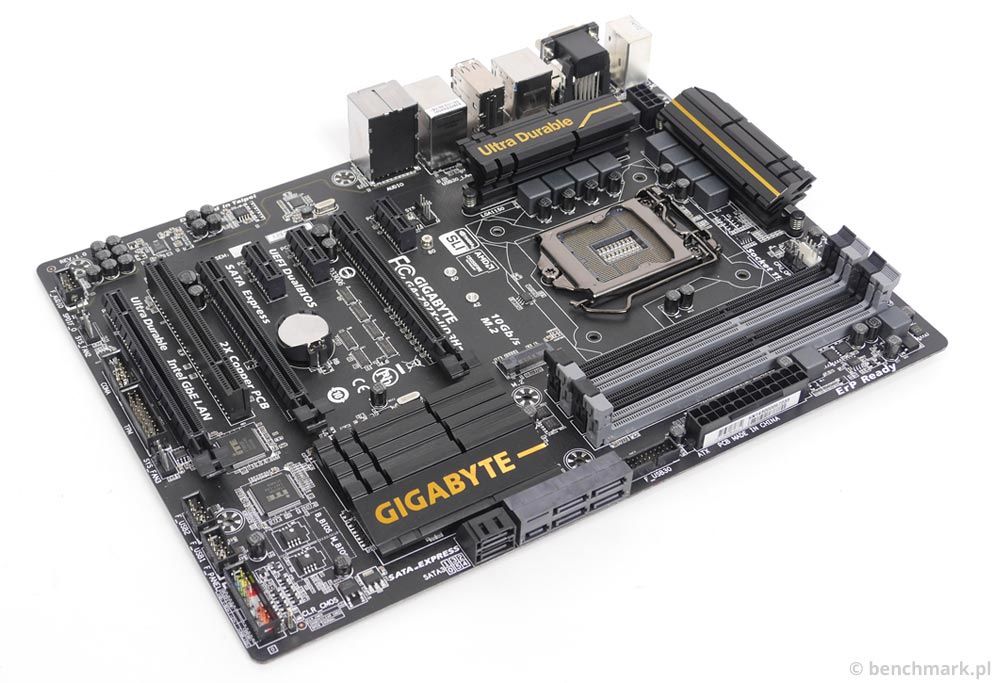

Płyta główna zbudowana została na laminacie rozmiaru ATX, jednak ma trochę mniejszą szerokość niż standardowo. Kolorystycznie nawiązuje do nazwy serii, z której pochodzi, czyli krótko mówiąc jest czarna :-).

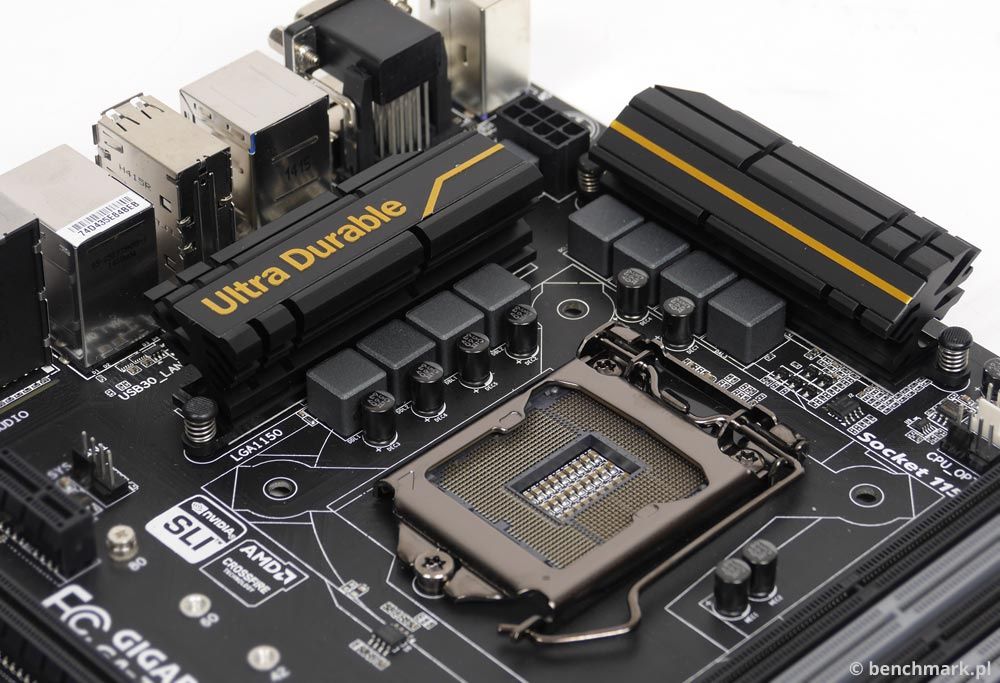

Z97X-UD3H-BK obsługuje procesory Intel Core Haswell, Haswell Refresh oraz Broadwell. Podstawkę procesora otacza 8-fazowa sekcja zasilania – szkoda tylko, że chłodzące ją radiatory zostały zamocowane na plastikowych kołkach (w płycie z tego segmentu woleliby jednak pewniejsze mocowanie śrubami). Między nimi znajduje się wtyczka 8-pin EPS.

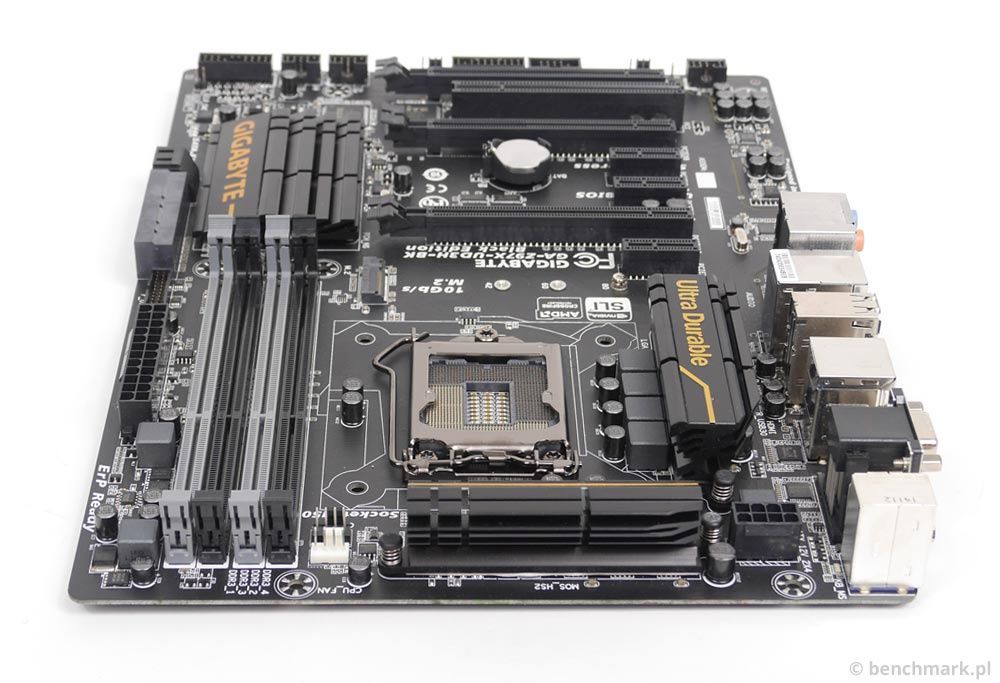

Poniżej gniazda procesora zlokalizowano cztery banki DDR3 mogące obsłużyć do 32 GB pamięci taktowanej nawet 3100 MHz. Nad bankami pamięci po lewej stronie znajduje się złącze obsługujące dyski M.2 10 Gb/s w standardzie 2242, 2260 i 2280, po prawej zaś dwa złącza 4-pin dla wentylatorów z chłodzenia procesora.

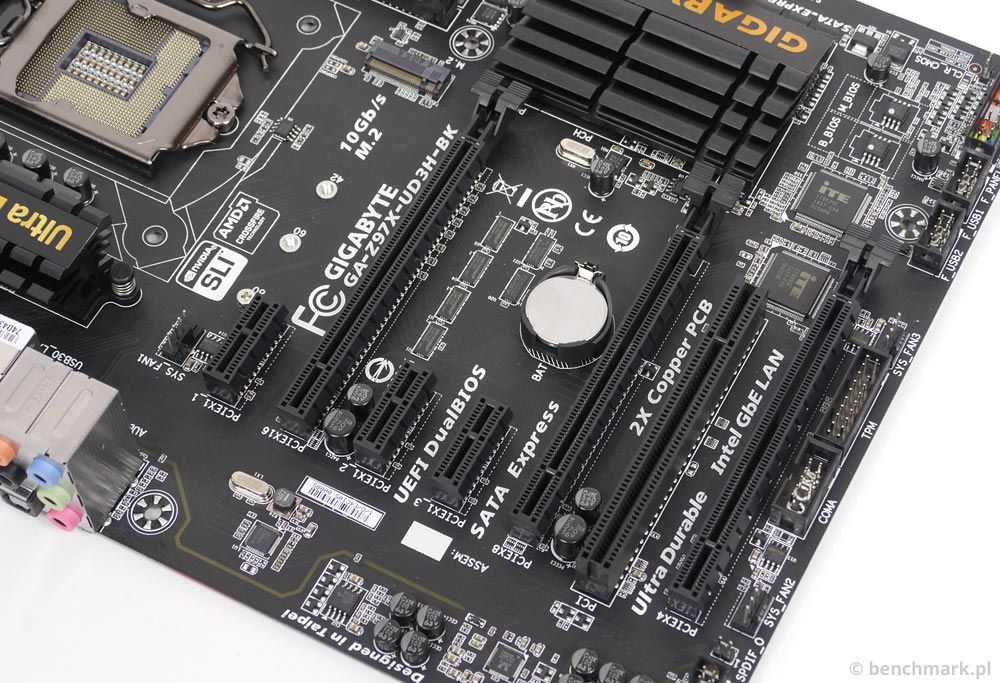

Na lewej połowie płyty umieszczono trzy złącza PCI-Express pełnej długości, dwa w wersji 3.0 (x16 i x8) a trzecie w wersji 2.0 (x4) – można tutaj połączyć karty graficzne w trybie 2-way SLI lub 2-/3-way CrossFireX. Poza tym producent umieścił trzy złącza PCI-Express x1 i jedno PCI, a także - bliżej sekcji zasilania procesora – złącze 4-pinowe dla wentylatora.

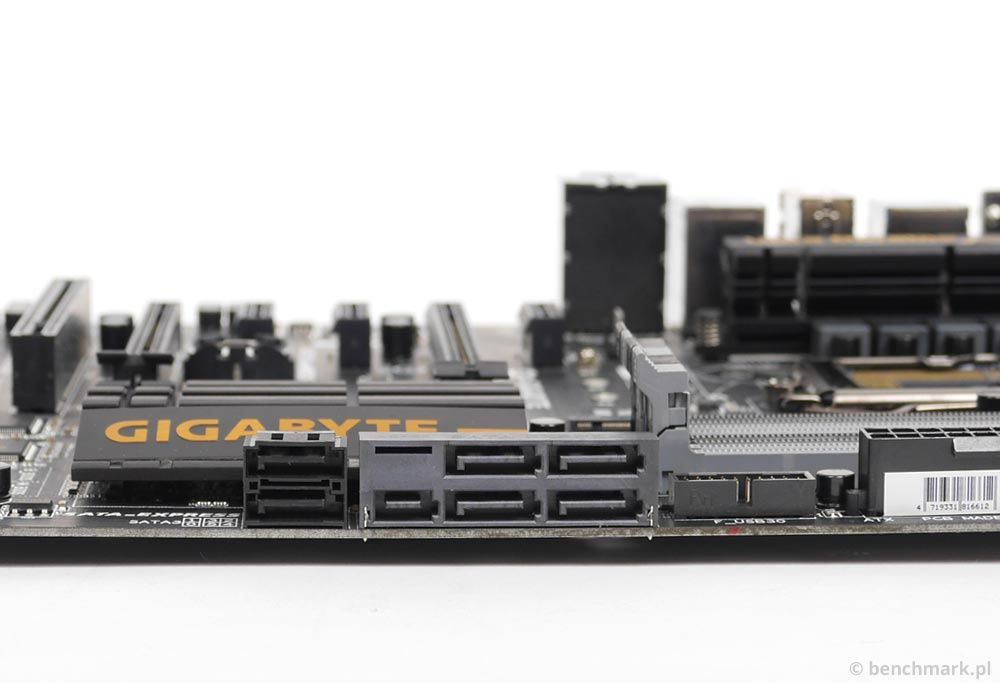

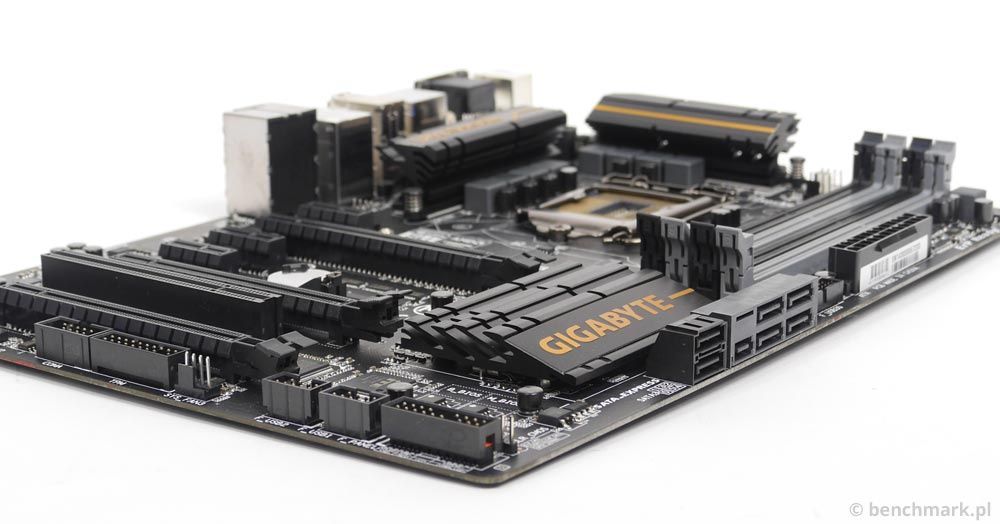

Poniżej pod całkiem dużym radiatorem znajduje się chipset Z97 oraz po jego lewej stronie dwie kości BIOS. Przy dolnej krawędzi płyty głównej umiejscowiono cztery złącza SATA 6 Gb/s i jedno SATA Express 10 Gb/s mogące działać także jako 2x SATA 6 Gb/s. Dalej po prawej znajduje się gniazdo do wyprowadzenia dwóch portów USB 3.0 oraz złącze zasilania ATX 24-pin.

Z brzegu, po lewej stronie, poza oznaczeniem rewizji płyty (w tym przypadku 1.0) umieszczono następujące złącza: audio, S/PDIF Out, złącze wentylatora 4-pin, COM, TPM oraz kolejne 4-pinowe złącze wentylatora. Jeszcze niżej są dwa złącza do wyprowadzenia czterech portów USB 2.0 oraz wyjścia do front panelu na obudowie.

Płyta posiada ośmiokanałowy kodek audio firmy Realtek o oznaczeniu ALC1150 wspomagany wzmacniaczem audio. Zgodnie z obecnym trendem, cały układ dźwiękowy jest odseparowany od reszty laminatu ścieżką.

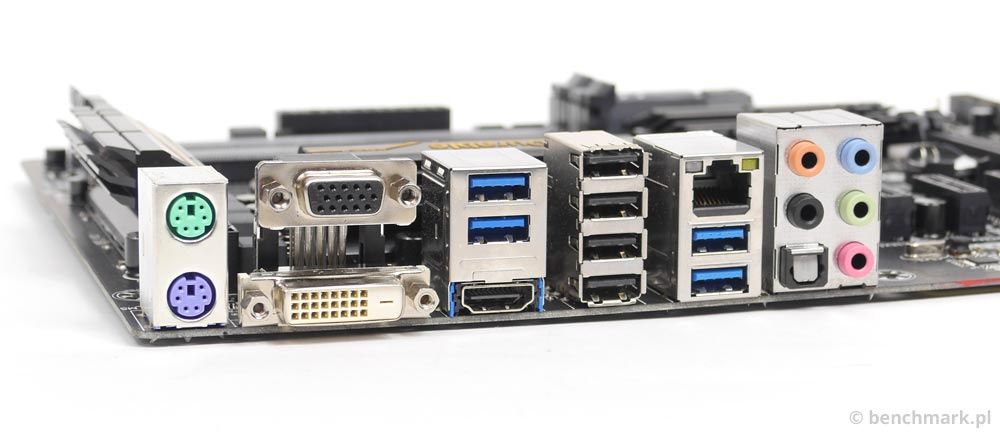

Na tylnym panelu znajdziemy osiem portów USB, połowę w wersji 3.0, połowę w 2.0 oraz trzy wyjścia wideo zintegrowanej w procesorze karty graficznej: HDMI 1,4a, DVI-D oraz VGA. Dodatkowo dwa PS/2 dla klawiatury i myszy, RJ-45 dla sieci i sześć złączy zintegrowanego układu dźwiękowego, wliczając w to optyczne S/PDIF.

Na kolejnych stronach znalazły się testy wydajnościowe, wyniki podkręcania oraz poboru mocy.

• System operacyjny: Windows 7 Ultimate 64-bit SP1
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

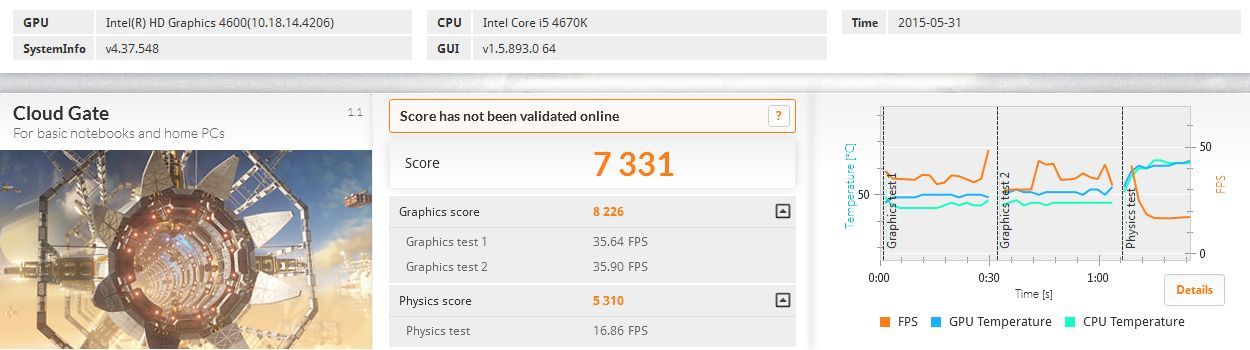

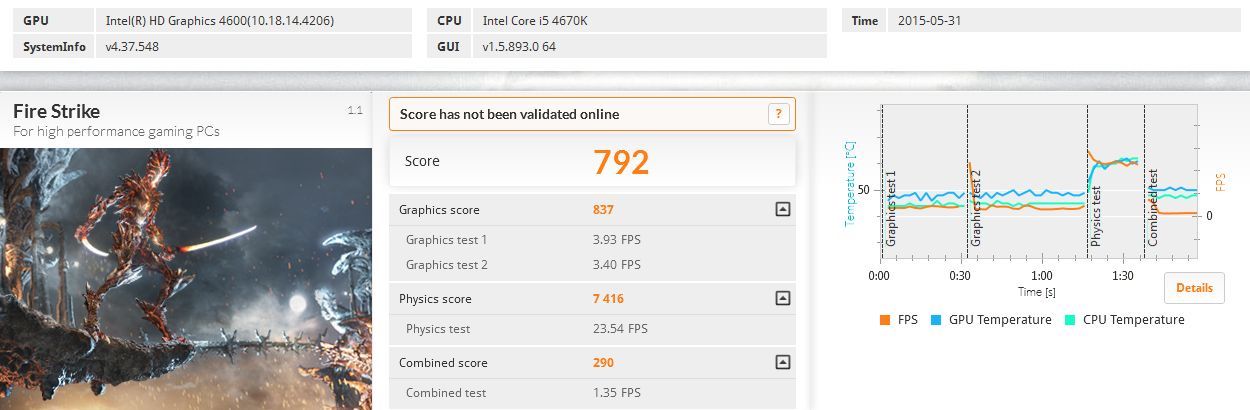

W testach wydajnościowych wykorzystujemy najnowszą wersję programu 3DMark. Pomiary przeprowadziliśmy przy użyciu układu graficznego HD 4600 zintegrowanego z procesorem.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

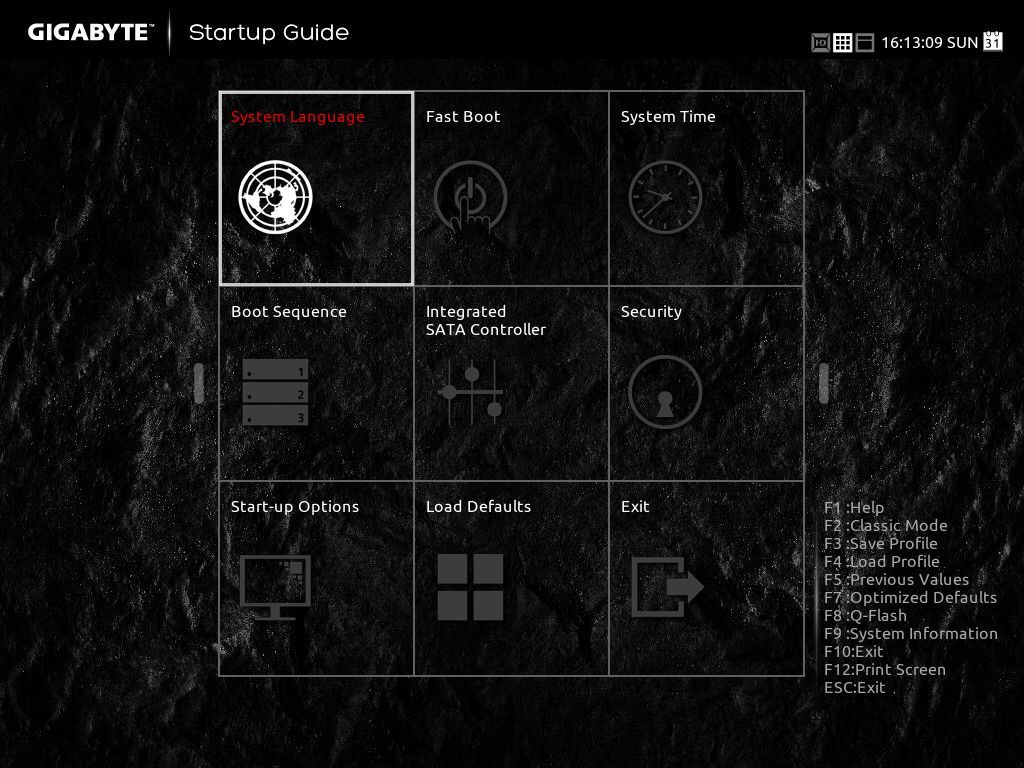

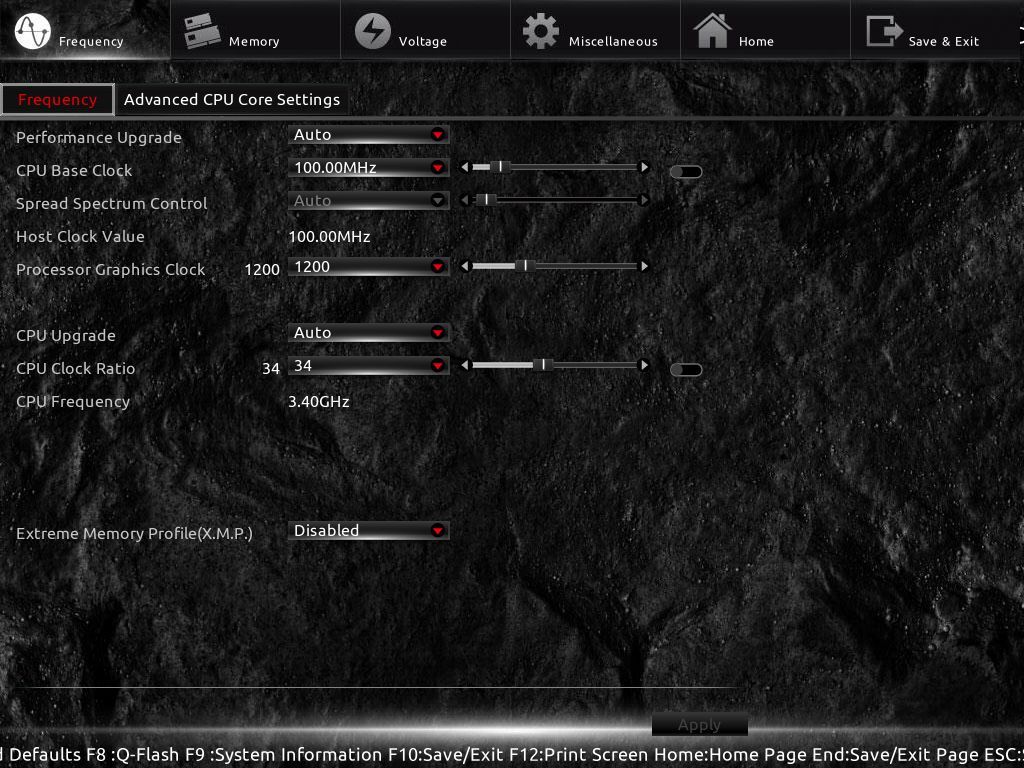

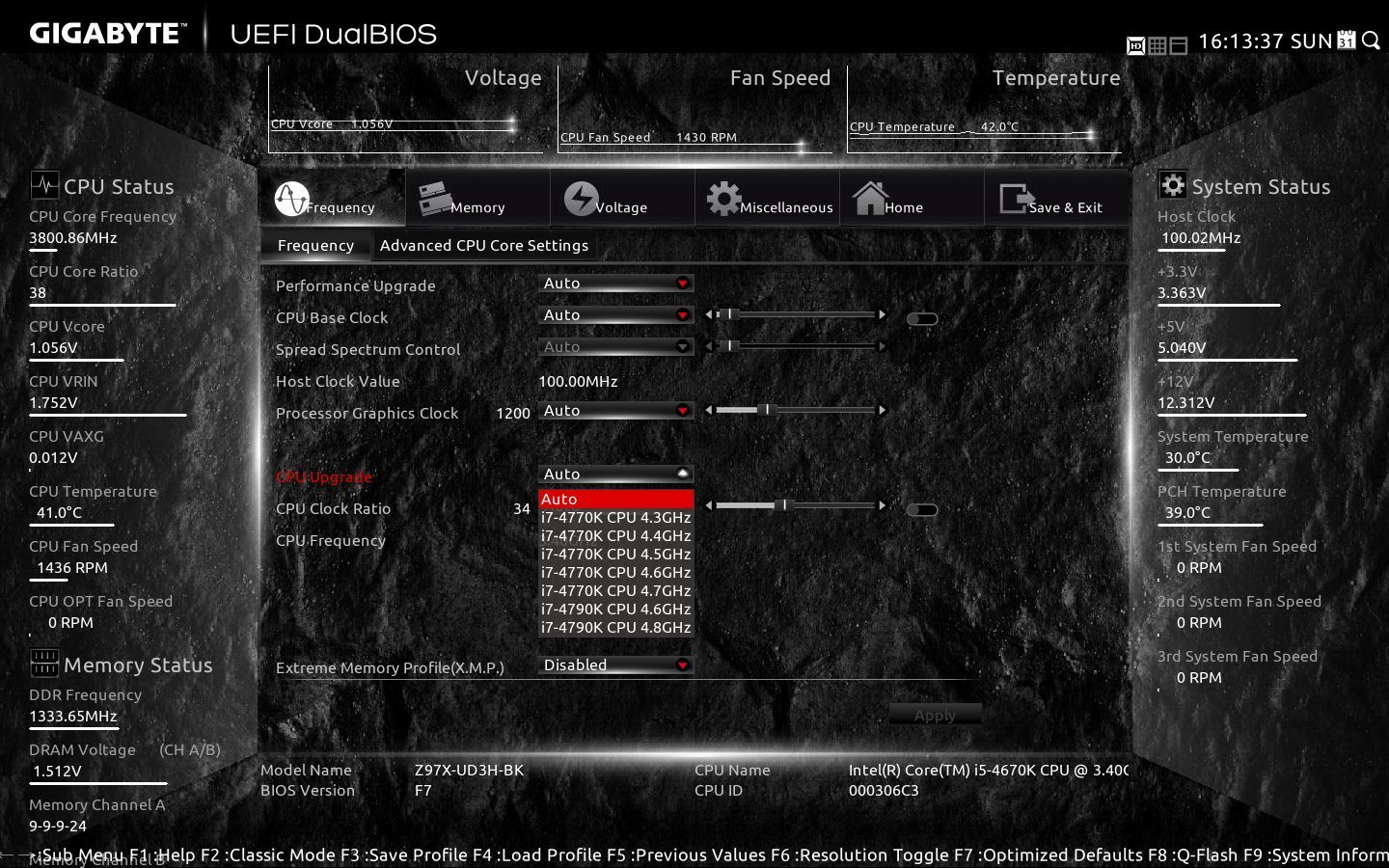

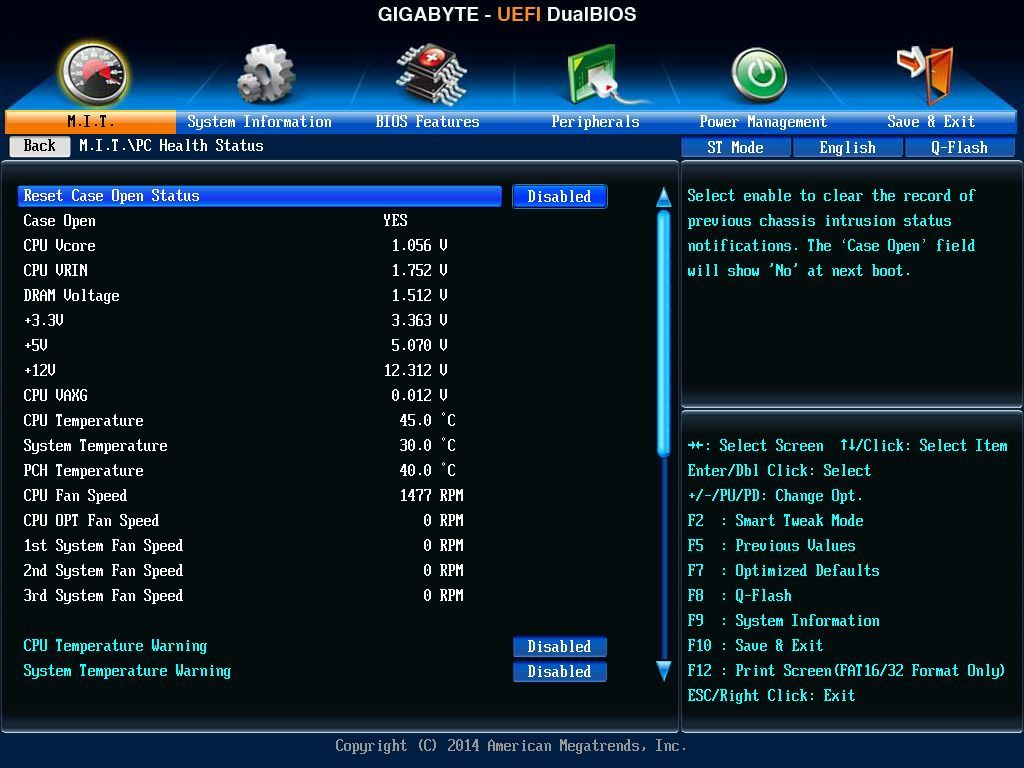

Gigabyte GA-Z97X-UD3H-BK działa pod obsługą UEFI DualBIOS – do dyspozycji oddano tutaj trzy interfejsy: standardowy Classic, nieco nowocześniejszy Smart Tweak (dostępny w rozdzielczości XGA i HD) oraz przypominającym windowsowe kafelki Startup Guide. Producent udostępnił w nich wszystkie najpotrzebniejsze funkcje, a wszystko zostało uszeregowane we w miarę intuicyjny sposób.

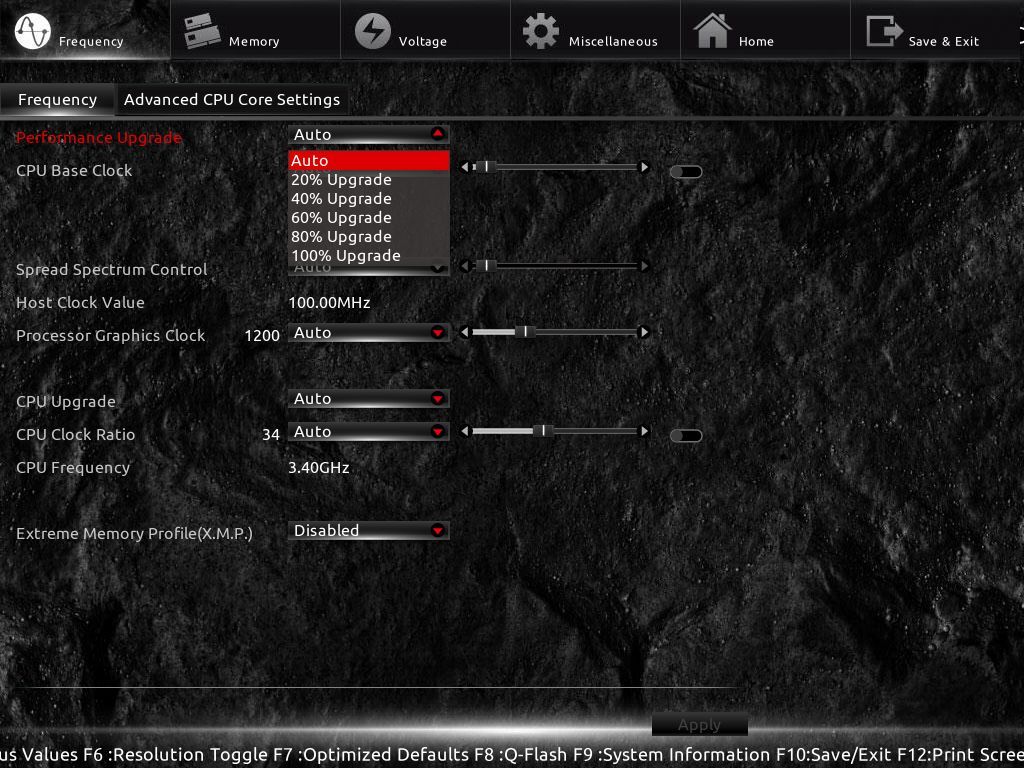

Nie zabrakło też możliwości automatycznego podkręcania procesora – do dyspozycji oddano profile zoptymalizowane pod kątem układów Core i7-4770K i Core i7-4790K (można je stosować też w przypadku innych modeli), a także funkcję Performance Upgrade z procentowym wzrostem napięcia procesora.

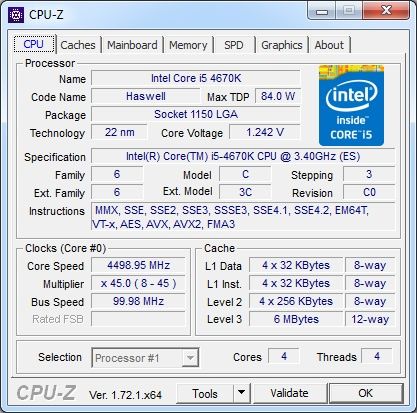

W pierwszym przypadku udało nam się podkręcić model Core i5-4670K do 4700 MHz (47x 100 MHz), aczkolwiek stabilność uzyskaliśmy dopiero po zmniejszeniu taktowania do 4500 MHz (45x 100 MHz).

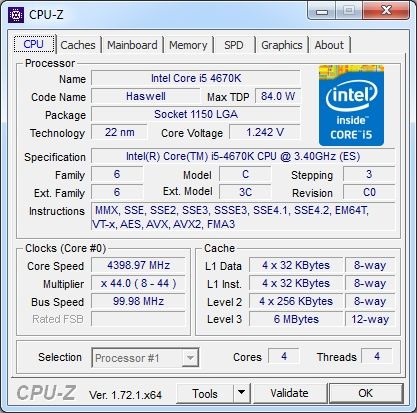

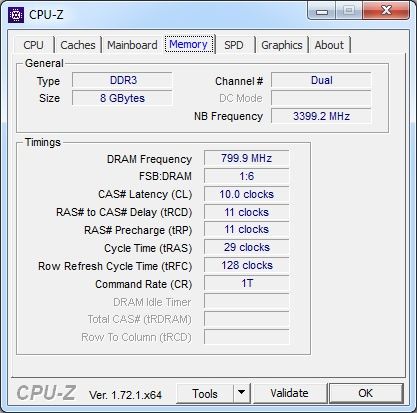

W drugim przypadku uzyskaliśmy jeszcze gorszy wynik, bo system uruchomił się dopiero przy 40% - przełożyły się one na taktowanie procesora rzędu 4400 MHz (44x 100 MHz), natomiast częstotliwość pamięci została podniesiona do 1600 MHz.

Płyta miała problemy z obniżaniem taktowania przy obciążeniu wszystkich rdzeni, co skutkowało nieznacznie zwiększonym poborem mocy w ostatnim z testów (i trochę wyższą wydajnością). Oprócz tego nie zauważyliśmy żadnych problemów.

Gigabyte GA-Z97X-UD3H-BK oferuje całkiem niezłą funkcjonalność. Model ten sprawdzi się przy budowie nowoczesnego komputera na bazie procesora Intel Haswell (Haswell Refresh) lub Broadwell, a w przypadku wersji z odblokowanym mnożnikiem będzie można pokusić się o dodatkowe przetaktowanie. Na uwagę zasługuje też niezły komplet złączy dla dysków i napędów, a także możliwość połączenia kart graficznych – dwóch GeForce lub nawet trzech Radeon.

Z tyłu wyprowadzono całkiem bogaty zestaw złączy, wliczając w to trzy wyjścia wideo i osiem portów USB. Jedyne zastrzeżenia mamy tutaj do niezbyt pewnego mocowania radiatorów na sekcji zasilania.

Główną zaletą opisywanego modelu jest jednak przynależność do serii Black Edition – oprócz potwierdzenia zdolności do długotrwałej pracy, otrzymujemy też możliwość przedłużenia gwarancji aż do 5 lat. Biorąc pod uwagę, że płyta została wyceniona na niecałe 600 złotych, jest to najtańsza konstrukcja pod LGA 1150 z chipsetem Intel Z97 i tak długą gwarancją.

Jeżeli jednak nie zależy nam na przedłużonej gwarancji, warto zdecydować się na model GA-Z97X Gaming 3, który oferuje bardzo podobne możliwości i jest dostępny w znacznie niższej cenie.

• obsługa procesorów Intel Haswell, Haswell Refresh i Broadwell
• możliwość podkręcania odblokowanych procesorów
• możliwość połączenia dwóch kart graficznych w 2-way SLI lub trzech w 3-way CrossFireX
• cztery gniazda SATA 6 Gb/s i jedno SATA Express 10 Gb/s
• gniazdo M.2 10 Gb/s z obsługą nośników 2242, 2260 i 2280
• możliwość przedłużenia gwarancji do 5 lat

• niepewne mocowanie radiatorów na sekcji zasilania
• mało konkurencyjna cena na tle modelu GA-Z97X Gaming 3
