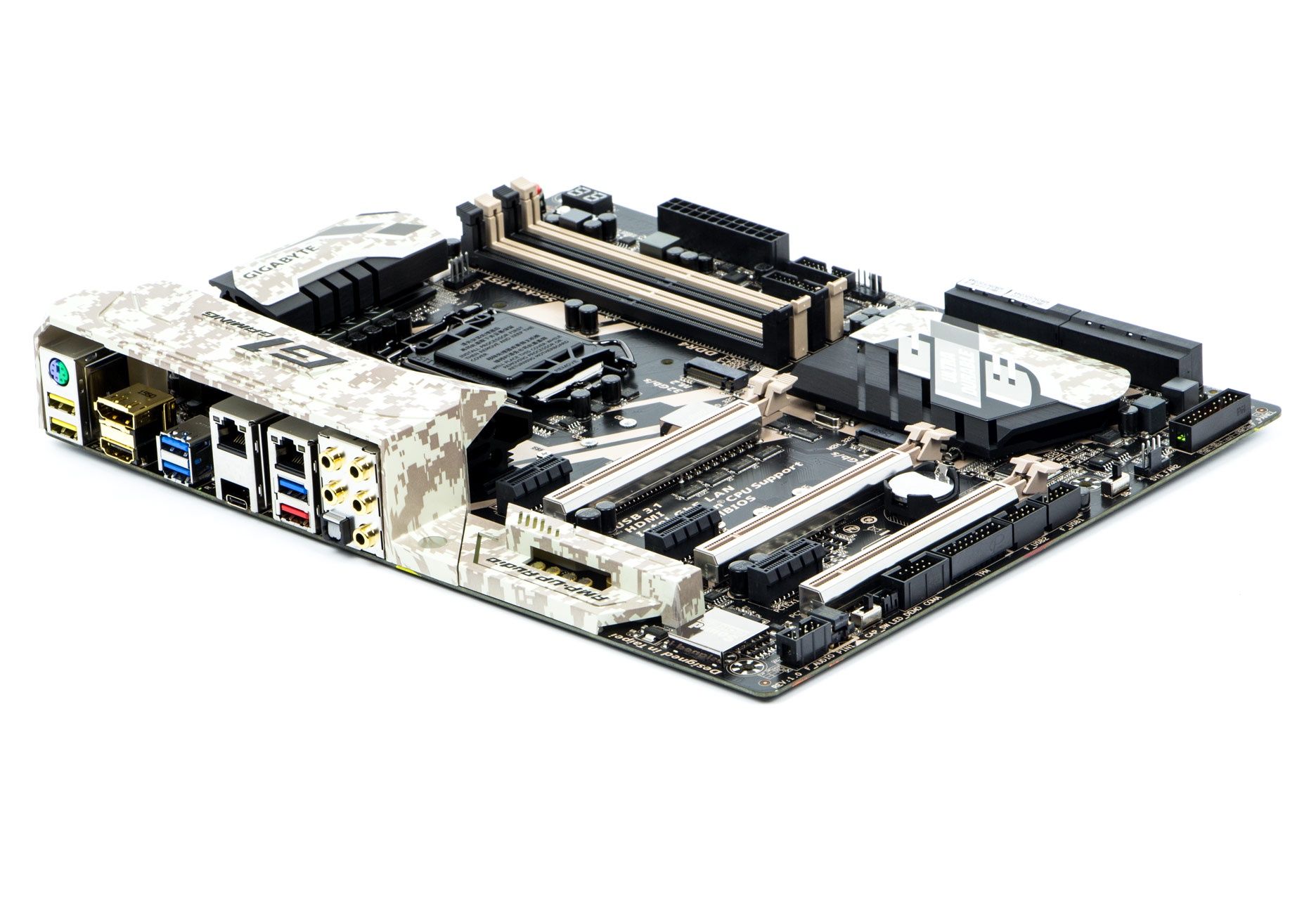

Gigabyte X170-Extreme ECC - płyta pod procesory Xeon

Producenci wręcz zasypali rynek różnymi modelami płyt głównych przeznaczonych dla procesorów Core szóstej generacji. Z podstawki LGA 1151 korzystają również serwerowe procesory Xeon, jednak wymagają one innego układu logiki.

Gigabyte X170-Extreme ECC to płyta oparta właśnie na chipsecie C236, dzięki czemu obsługuje ona zarówno procesore Intel Skylake, jak i Intel Xeon serii E3-12xx v5. Producent nie stworzył jednak podstawy do stacji roboczej, ale komputera dla gracza. Czy to zadanie zakończyło się sukcesem?

• obsługa Core 6-tej generacji oraz Xeonów serii E3-12xx v5
• obsługa pamięci RAM z korekcją błędów (ECC)
• USB 3.1 typu A i C
• interfejs Thunderbolt 3 (do 40 Gb/s)
• dwa gniazdka M.2 (tryb dual) Gen 3 (x4)
• HDMI 2.0 i DP 1.2
• trzy porty SATA Express (16 Gb/s)
• audio Creative SoundCore 3D
• układy sieciowy Killer E2400 + Intel LAN
• podświetlenie LED

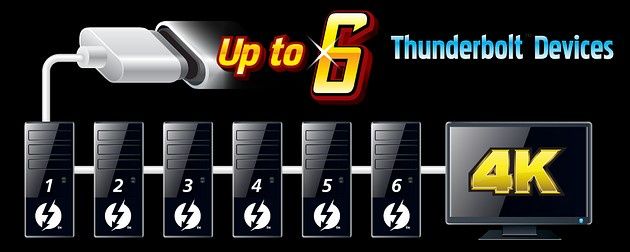

Bez dwóch zdań wyposażenie płyty jest świetne. Interfejs Thunderbolt 3 umożliwia podłączenie do sześciu urządzeń (daisy chain) przy teoretycznej przepustowości dochodzącej do 40 Gb/s.

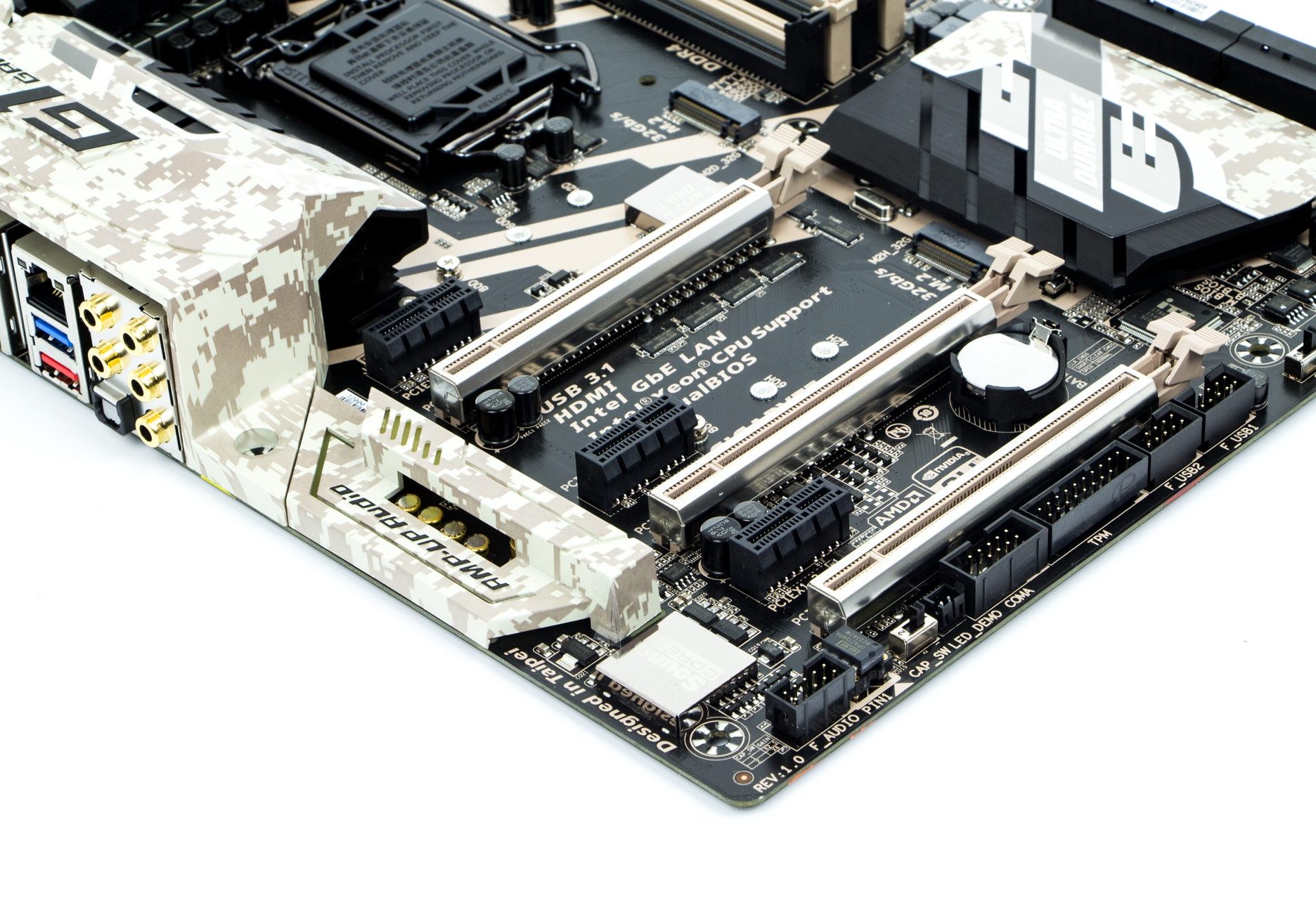

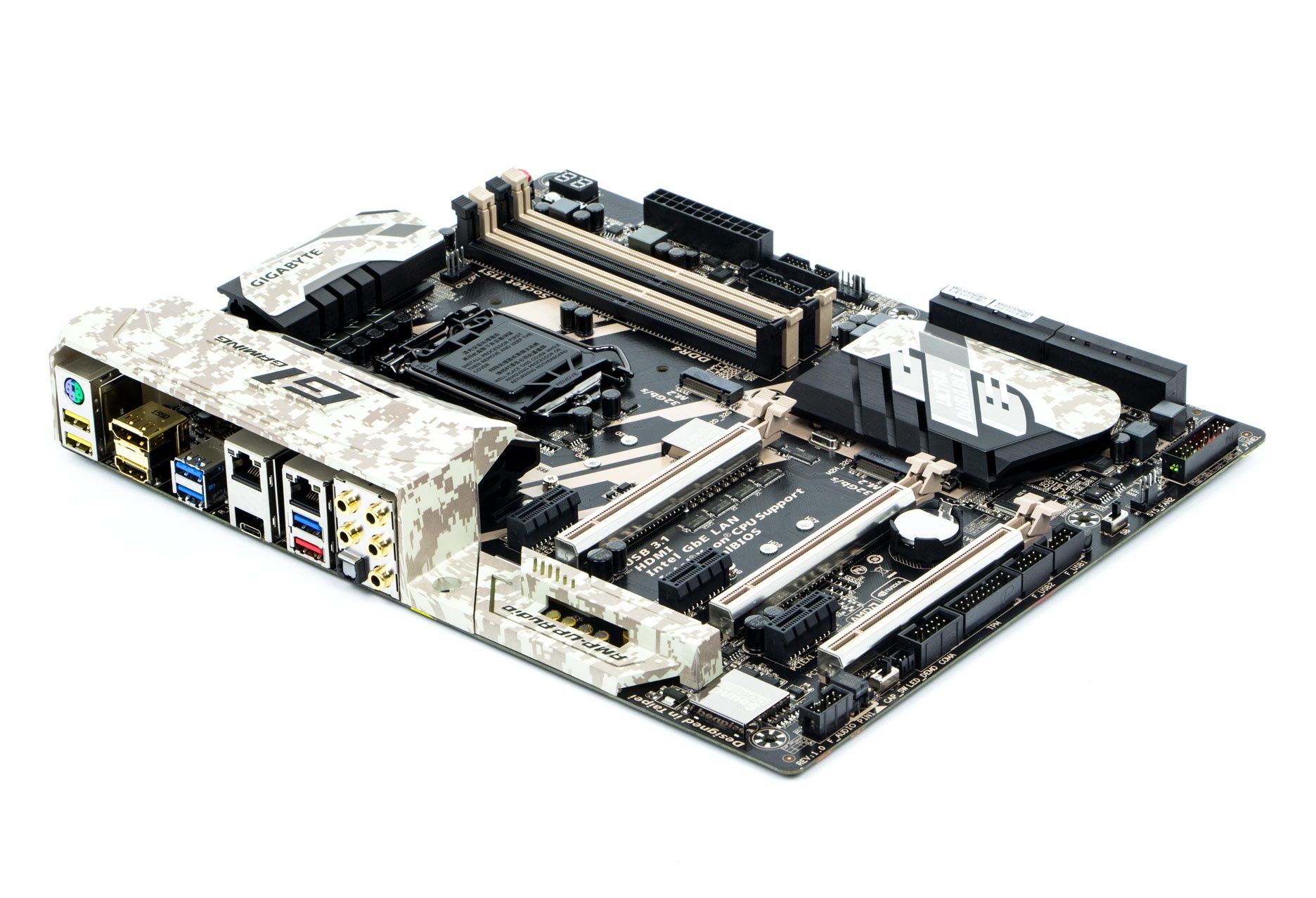

Płyta udostępnia nam trzy sloty PCI Express x16 (wzmacniane metalową ramką) i trzy sloty PCI Express x1. Obok banków RAM znajduje się pierwszy slot M.2 (32 Gb/s), a drugi pomiędzy pierwszym, a drugim slotem PCIe x16.

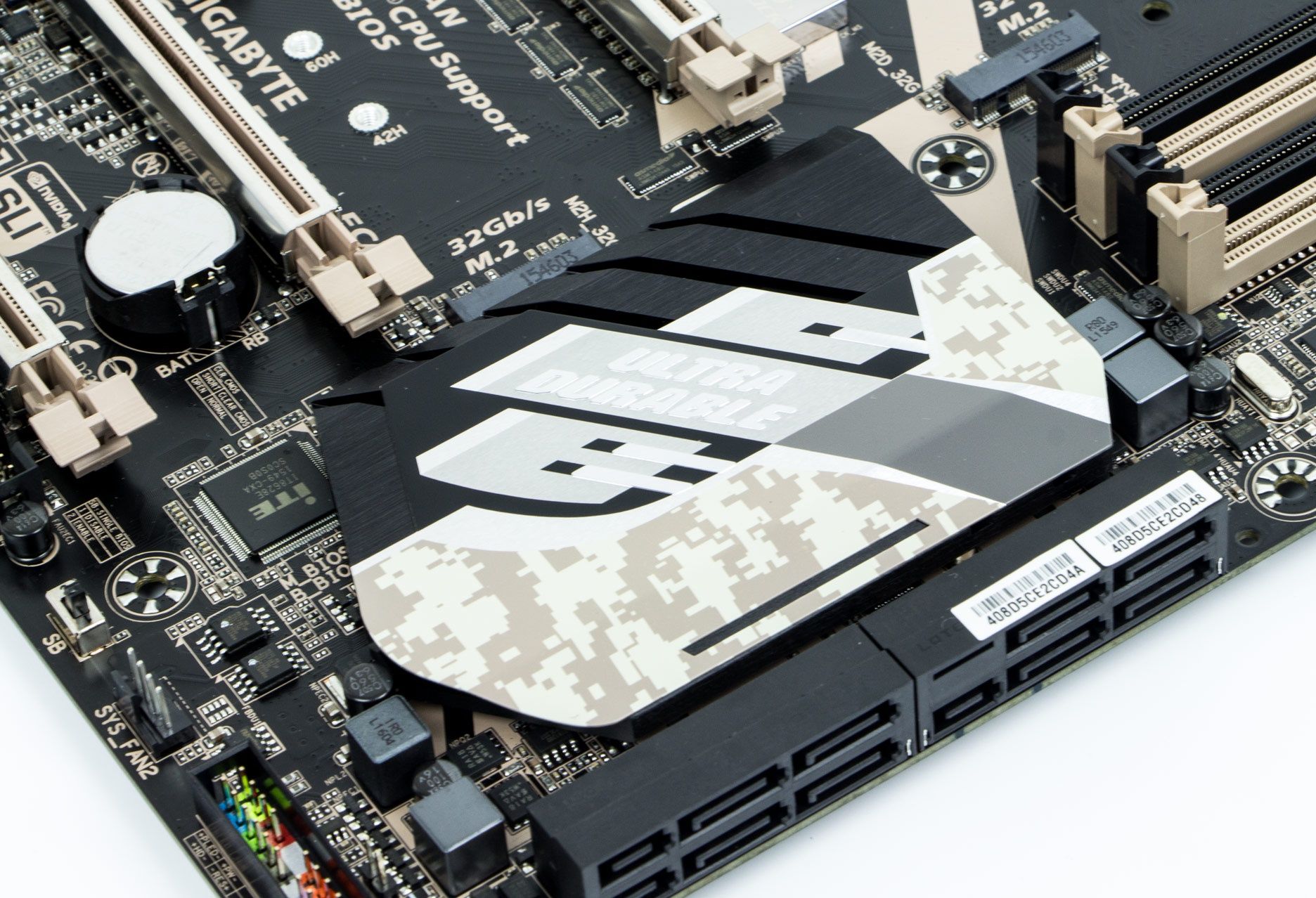

Producent zdecydował się aż na trzy porty SATA Express, które oczywiście  są współdzielone z sześcioma portami SATA III. Dwa dodatkowe porty SATA III obsługiwane są przez kontroler ASMedia ASM1061 (tylko AHCI).

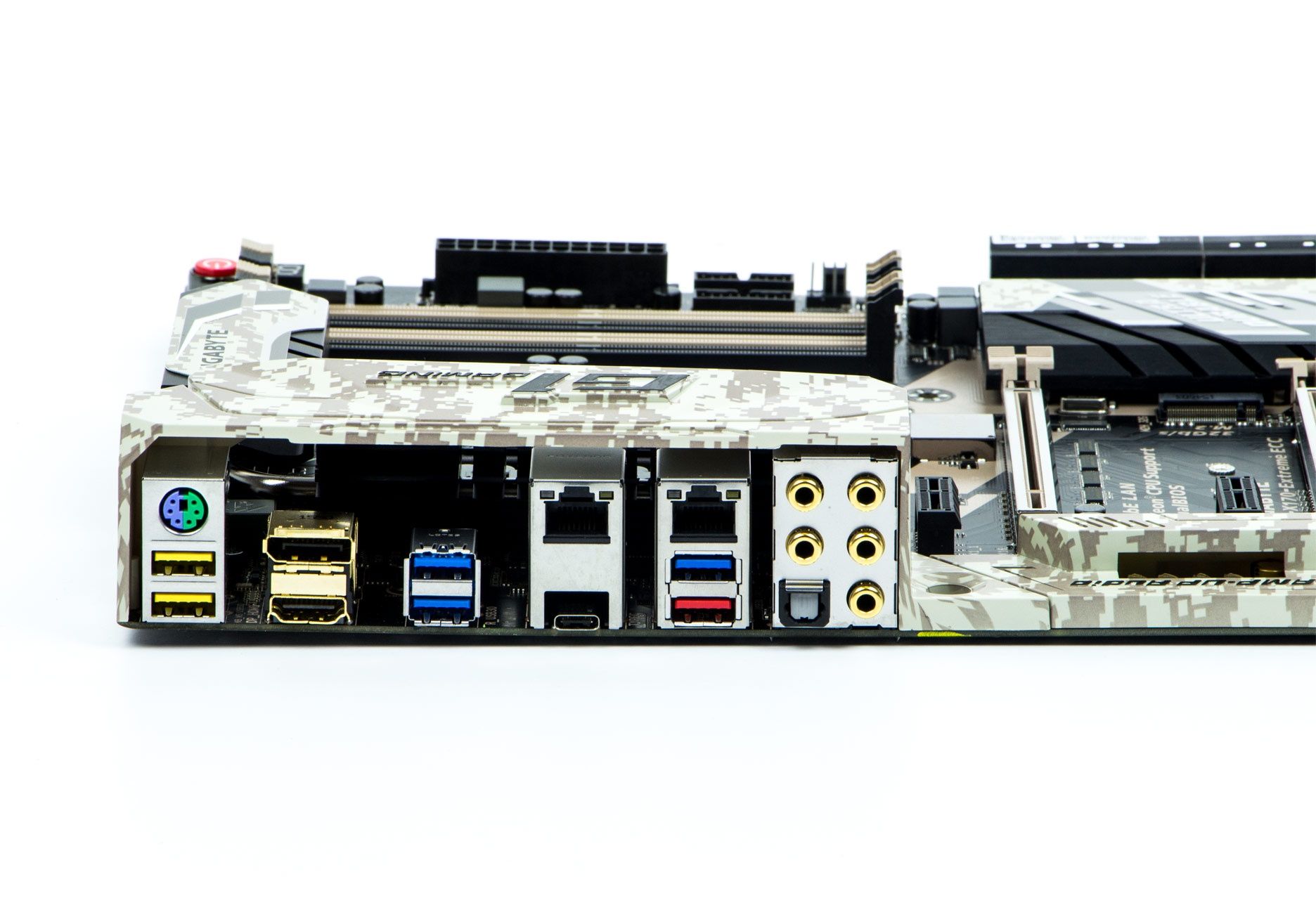

Na tylnym panelu znajdziemy łączony port PS2 i dwa porty USB 3.0 (dla odróżnienia są żółte, ponieważ są dedykowane do podłączenia urządzeń DAC). Obok znajdują się pozłacane porty wyjścia obrazu, a konkretnie Display Port i HDMI. Zaraz dalej umiejscowiono dwa niebieskie porty USB 3.0, dwa porty LAN (jeden oparty na kontrolerze Intela, a drugi na Rivet Networks Killer E2400.

Poniżej pierwszego portu LAN znajduje się UBS 3.1 typu C (+ Thunderbolt 3), a pod drugim USB 3.0 (niebieski) i USB 3.1 typu A (czerwony). Na końcu znajdziemy pięć portów mini-jack do obsługi audio i optyczne wyjście dźwięku S/PDIF.

• System operacyjny: Windows 10 Pro 64-bit
• Sterowniki karty graficznej: AMD Crimson 16.4.2

Pomimo tego, że Xeon E3 1230 v5 ustępuje mocą Core i7 6700K (niższe taktowania - 3,4 GHz bazowe i 3,8 GHz turbo), to jednak jest znacznie tańszy i oferuje zbliżone osiągi. Ten model procesora jest pozbawiony zintegrowanej grafiki (niektóre Xeony tej serii mają "na pokładzie" układ Intel HD P530).

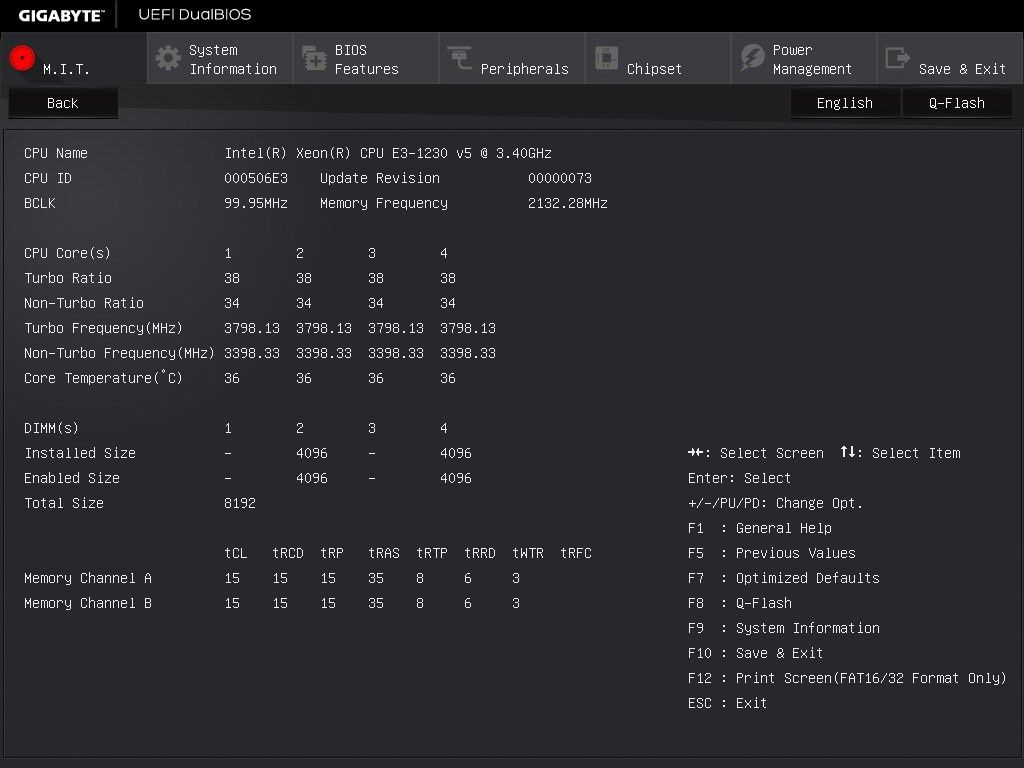

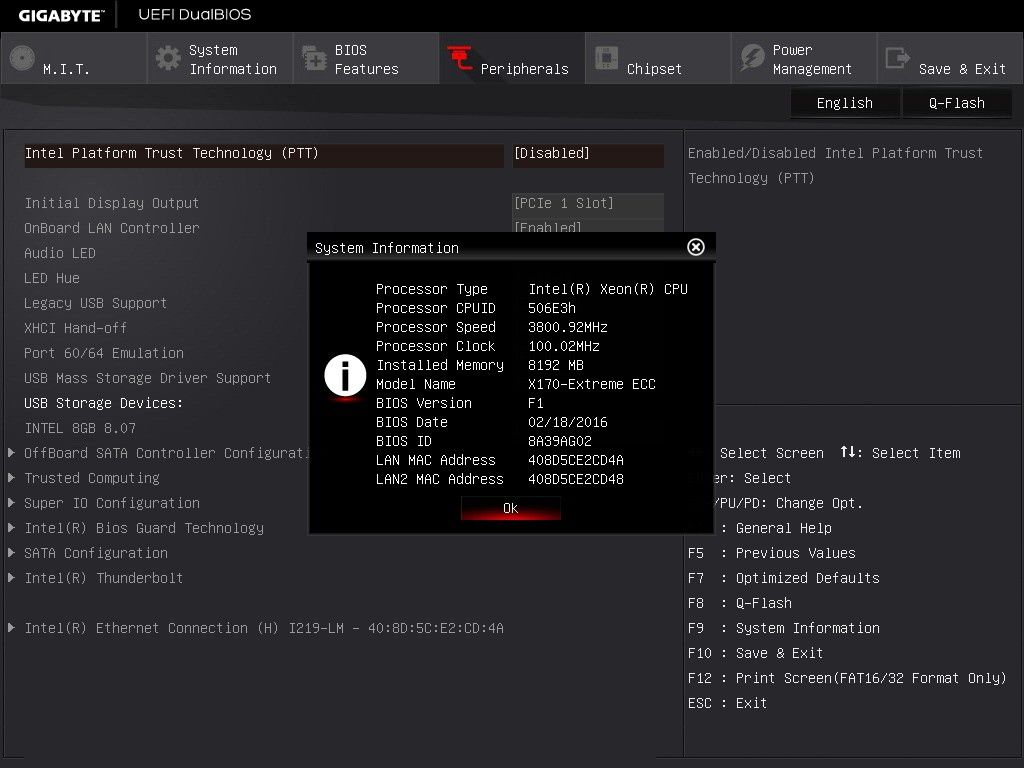

W porównaniu do "cywilnych" płyt UEFI DualBIOS w tym modelu jest surowy, a wręcz astetyczny. Oczywiście znajdziemy tu wszystkie opcje niezbędne do zarządzania komputerem i jego podzespołami... ale po zainstalowaniu Xeona opcje OC będą potężnie ograniczone.

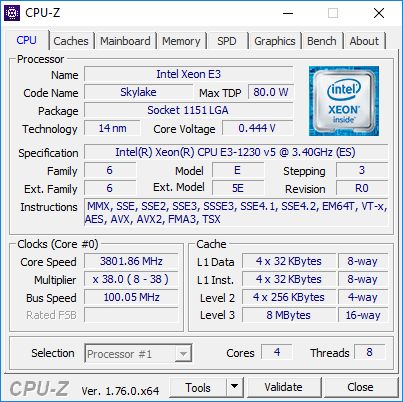

Oj, nie popodkręcamy... Xeon daje nam stabilność, ale praktycznie jedyną opcją OC jest zwiększenie mnożnika turbo dla wszystkich rdzeni do wartości 38 (3,8 GHz). Maksymalne taktowanie RAM określa norma JEDEC (2133 MHz). Nie ma profili XMP. BCLK jest zablokowany.

Czterordzeniowy i ośmiowątkowy Xeon E3 1230 v5 nie pobiera wiele energii. Przy maksymalnym obciążeniu procesora (z kartą graficzną Radeon R9 390X) komputer pobierał nieco więcej niż 110 W. Dopiero włączenie do akcji prądożernego Radeona mocno zwiększyło pobór mocy.

Gigabyte X170-Extreme ECC to płyta stworzona z myślą o graczach i to płyta świetnie wyposażona. W zasadzie brakuje nam tu tylko Wi-Fi w standardzie. Gracze jednak często lubią podkręcać swoje maszynki, by wydobyć z nich jeszcze parę procent wydajności. W tym przypadku nie wykorzystamy szybszych pamięci RAM, a podkręcanie procesora kończy się na ustawieniu maksymalnego mnożnika turbo dla wszystkich rdzeni. Pozostaje nam tylko podkręcanie karty graficznej.

Co dostajemy w zamian? Platformę stabilną jak skała (możliwość skorzystania z pamięci ECC) i większy wybór 4 rdzeniowych / 8 wątkowych procesorów Skylake. Wykorzystanego w teście E3-1230 v5 można kupić ponad 100 zł taniej niż Core i7 6700 (bez literki K), a jest on tylko 200 MHz wolniejszy w trybie turbo (taktowanie bazowe jest takie same). Xeony oferują również takie dodatki jak technologię vPro czy Trusted Execution.

Stworzenie podstawy platformy gamingowej na bazie Xeona jest więc posunięciem dość kontrowersyjnym. Owszem gracze docenią dobre audio Creative Core 3D, obsługę SLI i CrossFire, podświetlenie czy efektowny wygląd, ale takie dodatki jak Thunderbolt 3 czy dwa porty LAN pozostają raczej w kręgu zainteresowania osób wykorzystujących komputer do profesjonalnej pracy.

Nikt nie ma wątpliwości, że płyta jest świetnie wyposażona - wystarczy wymienić dwa szybkie gniazdka M.2 (obsługa RAID), trzy porty SATA Express, USB 3.1 typu A i C, czy HDMI 2.0 (część Xeonów nie jest jednak wyposażona w zintegrowaną grafikę).

Jest to więc płyta przeznaczona dla konkretnego odbiorcy. Niezainteresowanego podkręcaniem (w końcu wedle statystyk, użytkownicy niepodkręcający sprzętu stanowią zdecydowaną większość), ale super stabilnością komputera i nowinkami technicznymi w rodzaju Thunderbolt 3. Komputer oparty na tej płycie może nam służyć latami. W momencie testów oficjalna cena na Polskę nie była jeszcze znana, ale płytę można już było zamówić na zachodzie w przedprzedaży - w cenie od 320 dolarów. Cóż, nikt nie przypuszczał, że tak wyposażona konstrukcja będzie tania.

• obsługa procesorów Core 6-tej generacji oraz Xeon E3-12xx v5
• obsługa pamięci RAM z korekcją błędów (tylko w przypadku procesorów Xeon)
• interfejs Thunderbolt 3
• dwa gniazdka M.2 x4 (NVMe i RAID)
• trzy porty SATA Express 16 Gb/s
• porty USB 3.1 typu A i C
• audio Creative Core 3D
• dwa porty LAN (Intel i Rivet)
• technologie dedykowane graczom

• brak Wi-Fi w standardzie
• nikłe możliwości OC
• brak profilów XMP
