Gigabyte Z77X-UD3H-WB Wi-Fi, Z77X-UD5H i G1.Sniper M3 - test, cena, opinie

Z77X-UD3H-WB Wi-Fi G1.Sniper M3 Z77X-UD5H Podstawka CPU LGA 1155 LGA 1155 LGA 1155 Chipset Intel Express Z77 Intel Express Z77 Intel Express Z77 Technologie multi-GPU 2-way NVIDIA SLI/AMD CrossFireX 2-way NVIDIA SLI/AMD CrossFireX 2-way NVIDIA SLI/AMD CrossFireX Możliwość wykorzystania zintegrowanej grafiki Tak Tak Tak Sloty RAM 4x DDR3 (Dual Channel) 4x DDR3 (Dual Channel) 4x DDR3 (Dual Channel) Maks. taktowanie RAM 2666 MHz (OC) 2400 MHz (OC) 2400 MHz (OC) Maks. ilość RAM 32GB 32GB 32GB Sloty PCIe x16 3x (x16, x8, x4) 3x (x16, x8, x4) 3x (x16, x8, x4) Sloty PCIe x1 3 1 3 Sloty PCI 1 brak 1 Gniazda wentylatorów 4+1 (CPU) 3+1 (CPU) 4+1 (CPU) Porty SATA II (3 Gb/s) 4 3 4 Porty SATA III (6 Gb/s) 2 2 5 eSATA 2 (6Gb/s) 1 (3Gb/s) 1 (6Gb/s) IEEE 1394a (tylny panel) brak brak 1 Gigabit LAN 1 (Atheros) 1 (Intel) 2 (Atheros + Intel) USB 2.0 (tylny panel) 6 (0) 10 (4) 6 (2) USB 3.0 (tylny panel) 8 (6) VIA VL800 4 (2) 10 (4) 2x VIA VL810 Gniazda zasilania 24-pin + 8-pin 24-pin + 4-pin 24-pin + 8-pin Audio VIA VT2021 Creative CA0132 Realtek ALC898 Dodatkowe technologie Wi-Fi/Bluetooth 4.0, mSATA, Dual UEFI, Lucid Virtu MV, Ultra Durable 4, On/Off Charge Dual UEFI,Super Hearing (THX, Crystal Voice, Sound Core), Ultra Durable 4, Lucid Virtu MVP, On/Off Charge mSATA, Dual UEFI, Lucid Virtu MVP, Ultra Durable 4, narzędzia do OC na PCB Format ATX 30,5 x 24,4 mATX 24,4 x 24,4 ATX 30,5 x 24,4 Co oczywiste z miejsca rzuca się w oczy, że Sniper M3 jako jedyna z prezentowanych płyt jest w formacie micro ATX. W odróżnieniu od większych modeli z serii G1.Killer, nie znajdziemy tu wymyślnych radiatorów na układ logiki (magazynek, czy też pistolet), ale kolorystyka jest identyczna.Do testów otrzymaliśmy model UD3H wyposażony dodatkowo w Wi-Fi i Bluetooth (WB Wi-Fi). Płyta ta występuje również w wersji podstawowej bez tych dodatków. Identyczna sytuacja ma miejsce w przypadku modelu UD5H, jednak tego otrzymaliśmy w wersji bez Wi-Fi.Sniper M3 ma tylko tyle portów SATA, na ile pozwalają możliwości chipsetu Intela. UD5H ma ich więcej dzięki dodatkowym kontrolerom Marvell 88SE9172. Jeden taki kontroler znajduje się UD3H, ale został spożytkowany na dwa porty eSATA 6Gb/s. Dzięki dodatkowym kontrolerom VIA płyty UD3 i UD5 oferują również więcej portów USB 3.0.Wszystkie płyty zapewniają pełny zestaw wyjść obrazu (D-Sub, DVI-D, HDMI i DisplayPort) oraz trzy sloty PCIe x16. Każda płyta obsługuje technologię NVIDIA SLI i AMD CrossFireX (wyłącznie w konfiguracji 2-way). Sniper M3 nie ma slotu PCI oraz może się pochwalić tylko jednym slotem PCIe x1 (pozostałe płyty oferują trzy). Sniper M3 nie ma również slotu mSATA.Najdroższa i najlepiej wyposażona płyta, UD5H, ma dwa porty LAN oraz FireWire. Poza tym ma najmocniejszą i najlepiej chłodzoną sekcję zasilania - szczegół, który ma znaczenie dla każdego miłośnika podkręcania.

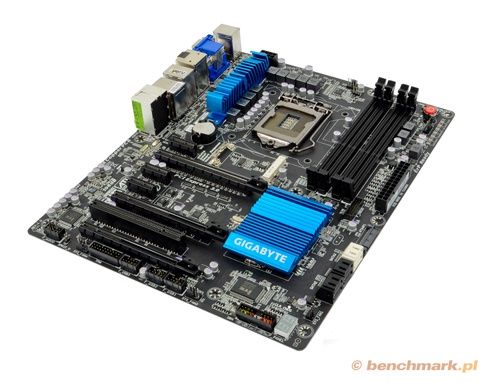

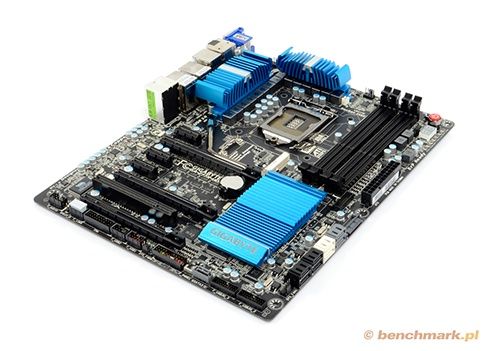

W testach wykorzystaliśmy zintegrowaną z procesorem grafikę Intel HD 3000. Pamięć RAM pracowała z taktowaniem 2133 MHz, a dla układu graficznego przydzielone było 1GB pamięci RAM. W tej kwestii widać świetną robotę firmy Gigabyte - niektóre produkty konkurencji umożliwiają przypisanie dla integry jedynie 256 MB. Wykorzystaliśmy najnowsze wersje BIOS EFI dostępne w momencie testów. Większych różnic pomiędzy płytami być nie powinno - chyba, że EFI którejś z płyt wymaga jeszcze dopracowania.PCMark7 – wynik ogólny[punkty] G1.Sniper M3 5122 Z77X-UD3H 5113 Z77X-UD5H 5071 Lightweight[punkty] G1.Sniper M3 5171 Z77X-UD3H 5162 Z77X-UD5H 5149 Wszystkich, którzy chcą porównać działanie swojego komputera do testowanej przez nas platformy zapraszamy do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PC Mark 7 oraz 3D Mark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.Gigabyte Z77X-UD3H-WB Wi-FiProductivity[punkty] G1.Sniper M3 5028 Z77X-UD3H 5006 Z77X-UD5H 4971 Creativity[punkty] G1.Sniper M3 8250 Z77X-UD3H 8241 Z77X-UD5H 8209  Gigabyte Z77X-UD5HEntertainment[punkty] Z77X-UD3H 3744 Z77X-UD5H 3726 G1.Sniper M3 3742 Computation[punkty] G1.Sniper M3 13830 Z77X-UD3H 13783 Z77X-UD5H 13633  Gigabyte G1.Sniper M3System Storage[punkty] Z77X-UD3H 4867 G1.Sniper M3 4858 Z77X-UD5H 4847  Wszystkie płyty idą łeb w łeb, a raczej chipset w chipset, i w żadnej z nich nie stwierdziliśmy różnic wydajnościowych, które mogłyby być spowodowane przez błędne oprogramowanie.

Już niedługo porównamy wydajność grafiki zintegrowanej z Sandy Bridge (HD 3000) do wykorzystanej w Ivy Bridge HD 4000. Tymczasem poniżej wyniki, jak działa HD 3000 przy użyciu szybkiej pamięci RAM taktowanej zegarem 2133MHz. 3DMark Vantage – wynik ogólny[punkty] Z77X-UD3H 2470 Z77X-UD5H 2456 G1.Sniper M3 2447   3DMark Vantage – GPU[punkty] Z77X-UD3H 1897 Z77X-UD5H 1888 G1.Sniper M3 1880   3DMark Vantage – CPU[punkty] G1.Sniper M3 26083 Z77X-UD3H 25969 Z77X-UD5H 25898      W czasie testów w EFI nie było jeszcze odpowiednich wizerunków płyt, ale producent twierdzi, że zdążył już to naprawić DiRT 3: 1280 x 720 – HD 3000 2133MHz RAM[śr.kl./s] ustawienia średnie, AAx0 Z77X-UD3H 39 33 Z77X-UD5H 38 33 G1.Sniper M3 38 33 Jeśli już uprzemy się, by grać na "integrze", warto przypisać dla niej dużą ilość pamięci RAM. Płyty Gigabyte umożliwiają przypisanie dla HD 3000 aż 1GB współdzielonej pamięci. Dzięki temu uzyskamy nieco lepsze wyniki niż na płytach, które umożliwiają udostępnienie dla zintegrowanej grafiki tylko 256MB.
