Specyfikacja GA-EP45T-Extreme
Jak podaje producent, płyta Gigabyte GA-EP45T-Extreme została opracowana z myślą o miłośnikach overclockingu, w dodatku takich, którzy mają już spore doświadczenie. Model GA-EP45T-Extreme obsługuje procesory wykonane w procesie produkcyjnym 45 nm, jak również oferuje technologię ATI CrossFireX i obsługę pamięci DDR3. Nie brakuje też różnych funkcji przydatnych overclockerom, jak również oryginalnego (i sporego) systemu chłodzenia.
Uwaga: warto wspomnieć, że litera „T” w nazwie płyty oznacza obsługę pamięci DDR3. W ofercie Gigabyte znajdziemy też wersję obsługującą pamięci DDR2.
Specyfikacja:
| Obsługa CPU(LGA775) | Intel Core 2 Extreme, Intel Core 2 Quad, Intel Core 2 Duo, Intel Pentium Dual-Core, Intel Celeron |
| Chipsety | - Chipset Intel P45 Express - Mostek południowy ICH10R - 2 x Realtek 8111C (10/100/1000 Mbit) - 7,1-kanałowy układ dźwiękowy Realtek ALC889A HD, obsługa Dolby Home Theater |
| Szyna FSB | 1600 / 1333 / 1066 / 800 MHz |
| Obsługa pamięci RAM | do 16 GB pamięci Dual Channel przez 4 złącza DDR3 (1900 o/c / 1600 /1333 / 1066 / 800 MHz) |
| Złącza | 6 x SATA 3 Gbps z obsługą RAID 0, 1, 0+1 i 5 1 x IDE i port dla napędu dyskietek FDD 3 x IEEE1394a FireWire 12 x USB 2.0 (8 na tylnym panelu I/O) |
| Gniazda rozszerzeń | 2 x PCI-Express x16 (obsługa ATI CrossFire X) 1 x PCI-E x4 1 x PCI-E x1 3 x PCI |
| Inne funkcje | Przyciski Power, Reset oraz Clear CMOS na płycie głównej Ultra Durable 2, Dynamic Energy Saver, DualBIOS, Hybrid Silent-Pipe |
| Gwarancja | 3 lata |
W pudełku wraz z płytą znajdziemy zapewne sporo kabli i dobre oprogramowanie Gigabyte’a. Do testów otrzymałem jednak egzemplarz testowy – poza samą płytą i chłodzeniem nie było nic więcej. Dlatego mogę jedynie podejrzewać, że z uwagi na wysoką cenę wyposażenie dodatkowe będzie równie „bogate”, co samo urządzenie.
Mieć dużo miedzi

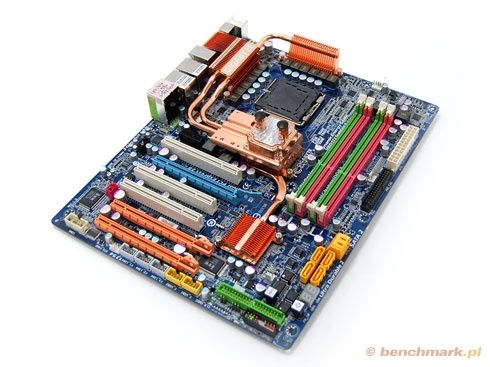

Kiedy na rynek trafia produkt oznaczony symbolem „Extreme”, ludzie oczekują że faktycznie będzie to jakiś niesamowity sprzęt. I tak jest w istocie – Gigabyte nie zawodzi. Płyta GA-EP45T-Extreme adresowana jest nie do entuzjastów, lecz do Entuzjastów. Widać tę subtelną różnicę już na pierwszy rzut oka – do płyty dołączone jest ogromne chłodzenie, jakie użytkownik musi samodzielnie zamontować. W przeciwnym wypadku sprzęt nie zmieściłby się do pudełka albo musiałby być dostarczany w kartoniku o naprawdę sporych rozmiarach. (O chłodzeniu napiszę więcej w osobnym akapicie.)

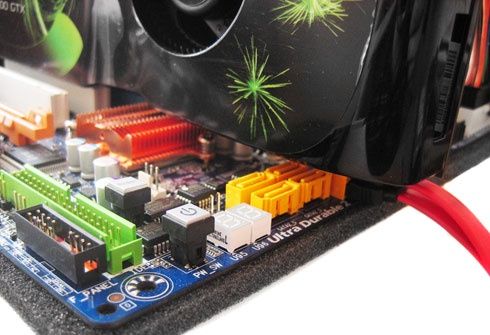

Instalacja kabli SATA może być trudna, gdy wcześniej włożymy już długą kartę graficzną, a płyta będzie już zamontowana w obudowie.
Instalacja kabli SATA może być trudna, gdy wcześniej włożymy już długą kartę graficzną, a płyta będzie już zamontowana w obudowie.

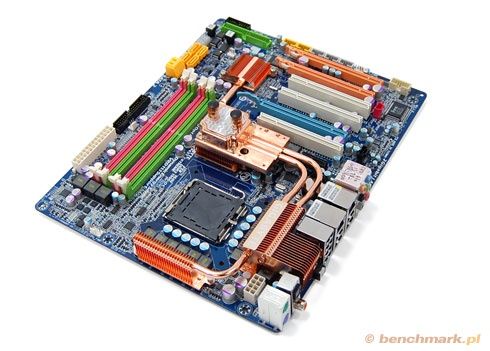

Płyta bazuje na chipsecie P45, ma też mostek południowy ICH10R (obsługuje RAID) oraz mnóstwo dodatkowych funkcji i udogodnień, w tym obsługę technologii CrossFireX (GA-EP45T-Extreme pozwala na instalację 3 kart graficznych ATI). Największą uwagę przykuwa, oczywiście, wspomniane już chłodzenie, wykorzystujące rurki cieplne oraz blok wodny. Ale wrażenie robi też bogate wyposażenie urządzenia (np. 3 porty FireWire 400 czy kilka diod oraz wyświetlacz LED, informujących o różnych parametrach pracy potrzebnych miłośnikom podkręcania).
Layout GA-EP45T-Extreme jest dość dobry, jak na płytę wyposażoną w pokaźną liczbę złączy i portów. Są jednak pewne niedociągnięcia, które mogą napytać biedy niejednemu użytkownikowi, zwłaszcza kiedy zamontujemy sprzęt już w obudowie peceta. Po pierwsze, instalacja pamięci RAM wtedy, gdy zainstalowana jest długa karta graficzna, będzie dla wielu dość trudna do przeprowadzenia bez uprzedniej deinstalacji karty. Problem napotkają przede wszystkim osoby mające duże dłonie. Po drugie, płyta ma przyciski Power, Reset i ClearCMOS, jednak po włożeniu taśmy IDE przycisk Reset zostaje zasłonięty, przez co dostęp do niego staje się wyraźnie utrudniony. Ale z drugiej strony trzeba przyznać, że przyciski te są przecież opracowane z myślą o overclockerach i powinno się z nich korzystać wtedy, gdy płyta nie jest zamontowana w obudowie. Później Power i Reset są już przecież na przedzie obudowy. Z kolei ClearCMOS, jak w pozostałych płytach przetestowanych na potrzeby tego krótkiego przeglądu urządzeń na P45, znajduje się na tylnym panelu, więc można z niego łatwo korzystać zarówno wtedy, gdy płyta jest w obudowie, jak i poza nią.
I w końcu po trzecie – kiedy ktoś zechce lub będzie zmuszony wyjąć baterię, będzie musiał uzbroić się w cierpliwość. Demontaż baterii, która ukryta jest pod rurkami cieplnymi, jest bardzo utrudniony.
Chłodzenie ponad normę
Bez wątpienia system chłodzenia o nazwie Hybrid Silent-Pipe zasługuje na kilka zdań opisu. Płyta GA-EP45T-Extreme oferuje tak naprawdę dwa rodzaje odprowadzania ciepła. Użytkownik może przystanąć na chłodzenie pasywne za pomocą specjalnych miedzianych radiatorów oraz rurek cieplnych, albo skusić się na chłodzenie wodne, ponieważ na płycie znajduje się blok wodny. Oczywiście ta druga metoda jest opcjonalna – nie każdy miłośnik overclockingu ma zamiłowania do wodnych coolerów, dlatego producent postanowił zaoferować dwie możliwości. Tym bardziej więc należy docenić starania firmy Gigabyte.

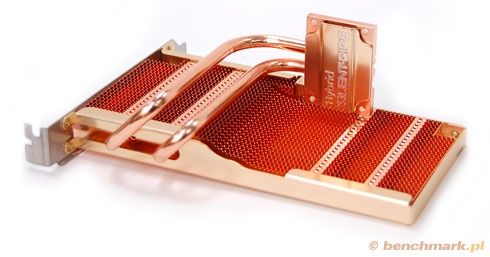

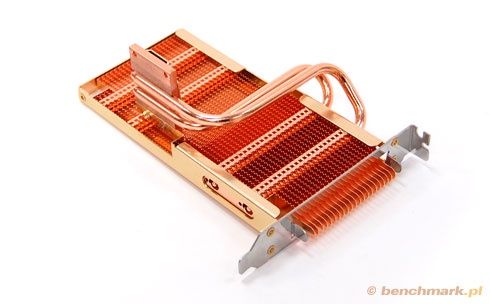

A oto Silent-Pipe, masywny miedziany radiator, który po instalacji sprawia, że płyta GA-EP45T-Extreme rzeczywiście wygląda na urządzenie ekstremalne.

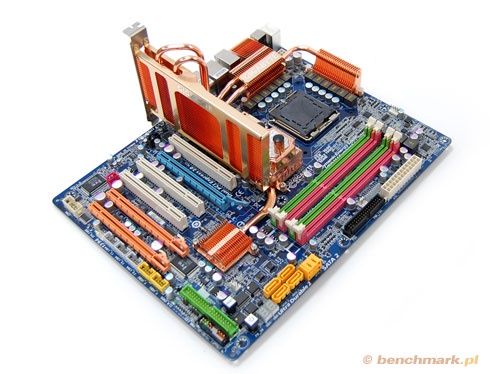

Tutaj widać już zamontowany radiator. Zakrywa on w całości jeden slot PCI-Express x1.

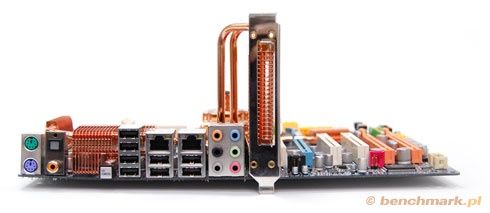

Na tylnym panelu znajdziemy m.in. gniazda PS/2 dla myszy i klawiatury, optyczne S/PDIF, 8 portów USB 2.0, dwa porty Gigabit LAN oraz przycisk ClearCMOS do resetowania ustawień BIOS-u.
BIOS też ekstremalny?
Już płyta Gigabyte GA-EP45-DS3R oferowała bardzo duże możliwości podkręcania z poziomu BIOS-u, więc nie inaczej – a nawet lepiej – powinno być i jest w przypadku modelu GA-EP45T-Extreme. Wysoka jakość wykonania (Ultra Durable 2) oraz wiele funkcji dostępnych w menu MB Intelligent Tweaker (M.I.T.) sugerują duże możliwości o/c. Wypożyczony procesor Intel Core 2 Duo E8400 podkręcił się do częstotliwości 3427 MHz. To najlepszy wynik spośród całej trójki (Asus zajmuje drugie miejsce, podczas gdy MSI ma pozycję trzecią).

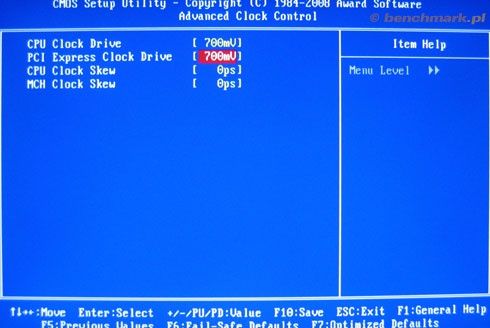

W Advanced Clock Control znajdziemy więcej ustawień dla overclockerów.

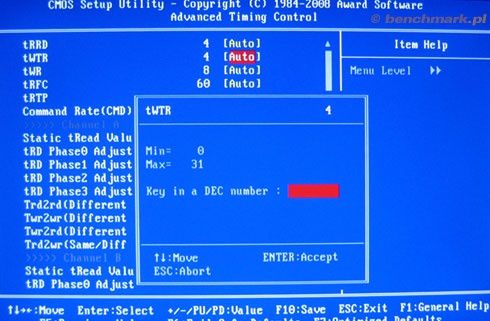

Z kolei w Advanced Timing Control można znaleźć mnóstwo ustawień dla pamięci.

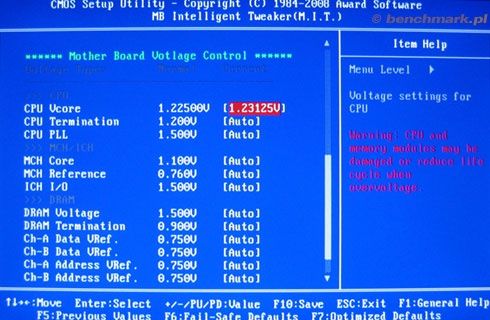

Oczywiście funkcji służących do regulowania napięć także nie mogło zabraknąć. Wydaje sie nawet, że jest ich wręcz za dużo.
Wybrane funkcje BIOS-u:
- FSB Settings: 100 – 1200 MHz
- MCH Frequency Strap: Auto, 200/266/333/400 MHz
- PCI-E Settings: 90 MHz – 150 MHz
- CPU Voltage Settings: 0.5 V - 2.3 V (co 0.00625 V i 0.02)
- Memory Voltage Settings: 1.5 V - 2.5 V (co 0.02 V)
- MCH Core Voltage Settings: 0.8 V – 1.8 V (co 0.02 V steps)
- ICH I/O Voltage Settings: 1.0 V - 2.3 V (co 0.10 V)
- CPU Clock Drive: 700, 800, 900, 1000 mV
- PCI-E Clock Drive: 700, 800, 900, 1000mV
- CPU Clock Skew: 0 – 750 ps (co 50 ps)
- MCH Clock Skew: 0 - 750ps (co 50 ps)
- Mnożnik: Tak, 6 - 16 (dotyczy procesorów z odblokowanym mnożnikiem)
Testy wydajności
Oprogramowanie. Podsumowanie
Niestety otrzymałem do testów typowy sampel dla dziennikarzy, pozbawiony jakiegokolwiek wyposażenia. Dlatego zrzutów ekranowych z oprogramowania zabraknie. Wspomnę jedynie, że Gigabyte na pewno dołączy do płyty program Dynamic Energy Saver, służący do monitorowania i regulowania funkcji oszczędzających energię elektryczną. Coś ponadto? Pewnie tak, ale niestety nie mam pewności o jakie konkretnie aplikacje chodzi.
Firma Gigabyte oferuje dość sporo płyt głównych bazujących na – co trzeba podkreślić – dobrym chipsecie Intela, P45. Model Extreme kosztuje bardzo dużo i adresowany jest do największych miłośników podkręcania. Jeśli nie zamierzasz bawić się w overclocking, nie kupuj tej płyty, ponieważ zwyczajnie ci się nie opłaci. Jej wysoka cena nie oznacza wyższej wydajności, lecz jedynie możliwości, które mogą zagwarantować wyższą wydajność – a to ogromna różnica.
A gdy uważasz się za overclockera… Cóż, GA-EP45T-Extreme jest płytą marzeń niejednego użytkownika tego typu. Producent pozwala nawet schładzać urządzenie na dwa sposoby, co należy docenić, ponieważ mało która firma (właściwie Gigabyte jest chyba jedyną?) udostępnia klientom takie rozwiązanie. Najwyższa jakość wykonania, BIOS bogaty w funkcje dla zaawansowanych overclockerów, jak również szereg udogodnień, takich jak np. przyciski Power, Reset czy ClearCMOS, oraz świetne technologie pozwalające zaoszczędzić czas i pieniądze (DualBIOS, XpressRecovery 2, DES) czynią z płyty GA-EP45T-Extreme sprzęt godny naszej rekomendacji. Gdyby nie tak wysoka cena, najprawdopodobniej mielibyśmy ideał.
- orientacyjna cena w chwili testów: do 850 zł
Podziękowania dla firmy Gigabyte za wypożyczenie płyty do testów
Podziękowania dla firmy Komputronik za wypożyczenie podzespołów do testowania
