Thunderbolt na PC - uniwersalna blitzstrasse Intela

Poniższy schemat pokazuje organizację interfejsu Thunderbolt na płytach głównych Intela. Kontroler komunikuje się równocześnie z układem logiki płyty głównej oraz układem graficznym.W EFI posiadanej przez nas płyty Intela można było w zasadzie jedynie włączyć lub wyłączyć Thunderbolt. Asus zdecydował się wprowadzić do obsługi znacznie większa liczbę opcji.Ustawienia Thunderbolt w EFI płyty Maximus V ExtremeW przypadku płyty ASUS P8Z77-V PRO / Thunderbolt, interfejs Thunderbolt dzieli przepustowość z portami SATA6G_E12, USB3_E12 i PCIeX1_2. Domyślnie jest on włączony w konfiguracji x2, przez co porty SATA6G_E12 i USB3_E12 są aktywne. Aby uzyskać pełną przepustowość należy przestawić jego konfigurację na x4.Zmiana alokacji zasobów (minimum/maksimum) w żaden sposób nie wpływała na działanie testowanych prez nas urządzeń. W nasze ręce trafiły na razie trzy płyty główne wyposażone w interfejs Thunderbolt. Pomiary na wszystkich trzech płytach były w zasadzie identyczne - występujące różnice były w granicach błędu pomiarowego.Intel DZ77RE-75KThunderbolt to wynalazek Intela, więc dziwne byłoby, gdyby nie pojawił się w płytach głównych tej firmy. DZ77RE-75K należy do serii Extreme, co łatwo poznać po charakterystycznym logo czaszki na pudełku oraz chipsecie płyty głównej.  Płyta została wyposażona dwa sloty PCI Express x16 (w zależności od zainstalowanego procesora działające w standardzie 2.0 lub 3.0), trzy sloty PCI Express x1 oraz dwa sloty PCI. Na PCB umieszczono między innymi przyciski Power i Reset, oraz wyświetlacz diagnostyczny. DZ77RE-75K obsługuje zarówno technologię AMD CrossFireX, jak i NVIDIA SLI. Do naszej dyspozycji pozostawiono cztery porty SATA II oraz cztery porty SATA III.  Port Thunderbolt znajduje się po prawej stronie, obok pięciu gniazd mini-jack odpowiedzialnych za obsługę dźwięku oraz cyfrowego wyjścia S/PDIF. Oprócz tego na tylnym panelu znajdziemy łączony port PS2, cztery porty USB 2.0, jeden port eSATA 6GB/s, FirWire, dwa porty LAN, cztery porty USB 3.0 (niebieskie) oraz wyjście obrazu HDMI. Asus Maximus V Extreme i P8Z77-V PRO / Thunderbolt   Asus Maximus V Extreme i P8Z77-V PRO / ThunderboltW modelu Asus Maximus V Extreme producent pozostawił dla naszej dyspozycji aż pięć slotów PCI Express x16 (standard 3.0 tylko przy wykorzystaniu procesorów Ivy Bridge). Wśród tego zatrzęsienia portów PCIe x16 znajdziemy tylko jeden dodoatkowy slot PCI Express x4.Na płytce drukowanej Asus P8Z77-V PRO znajdziemy trzy sloty PCI Express x16. Na trzecim z nich widnieje naklejka z adnotacją, że działa on wyłącznie przy użyciu procesorów Ivy Bridge - stąd na stronach producentów można czasami znaleźć nieprecyzyjne informacje, że płyta ma np. trzy sloty PCI Express x16 3.0 i dwa sloty PCI Express x16 2.0 - podczas gdy portów jest w sumie trzy. Oprócz złącz x16 znajdziemy tu dwa sloty PCI Express x1 oraz dwa sloty PCI. Asus Maximus V ExtremeNa tylnym panelu płyty Asus Maximus V Extreme port Thunderbolt znajduje się po lewej stronie. Pozostałe wyjścia obrazu na płycie to HDMI i DisplayPort. Górny przycisk na tylnym panelu służy do resetowania ustawień CMOS, a dolny do uruchomienia ROG Connect (za jego pomocą uruchamia się również urządzenie OC Key). Znajdziemy tu także cztery porty USB 2.0 (trzy czarne i jeden biały, który wykorzystuje równocześnie urządzenia ROG Connect), jeden port LAN, cztery porty USB 3.0 (niebieskie), wejście oraz wyjście S/PDIF (optyczne), port PS/2 (do podłączenia klawiatury do obsługi menu OC Key), oraz pięć portów mini-jack do obsługi dźwięku.  Asus P8Z77-V PRO / ThunderboltNa tylnym panelu płyty Asus P8Z77-V PRO / Thunderbolt port Thunderbolt znajduje się po stronie prawej. Poza tym znajdziemy tam łączony port PS2 (do obsługi klawiatury lub myszki), cztery porty USB 3.0 (dwa z nich obsługiwane są przez dodatkowy kontroler ASMedia - dwa kolejne możemy wyprowadzić za pomocą złączy pinowych), optyczne wyjście dźwięku S/PDIF, HDMI, D-Sub, DVI, port LAN i sześć portów mini-jack do obsługi dźwięku. Płyty dla procesorów AMD z interfejsem ThunderboltPomimo, że interfejs jest dziełem Intela, już wkrótce będziemy mogli go znaleźć w płytach głównych przeznaczonych dla procesorów AMD, i to nie tylko AM3+ (Athlon II/Phenom II i AMD FX), ale i FM1 (Llano). Firma Asus zapowiedziała już takie modele. Więcej na temat możecie przeczytać w newsie ASUS: ulepszone wersje płyt głównych FM1 i AM3+ ze złączem Thunderbolt.

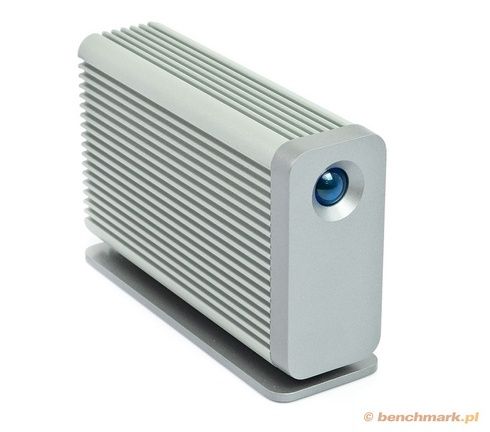

W środku metalowego, ożebrowanego pudełka umieszczonego na podstawie znajdują się miejsca na dwa dyski 2,5 cala. Rozmiary urządzenia to 40 x 140 x 85 mm, a waga wynosi 650 g. LaCie Little Big Drive Thunderbolt może występować w kilku konfiguracjach: pojemność 1TB - dwa dyski talerzowe 5400 rpm pojemność 1TB - dwa dyski talerzowe 7200 rpm pojemność 2TB - dwa dyski talerzowe 5400 rpm pojemność 240GB - dwa dyski SSD

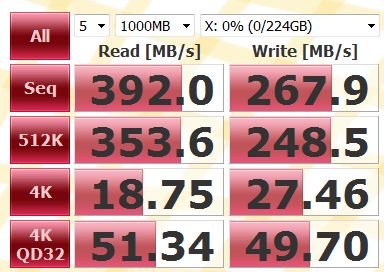

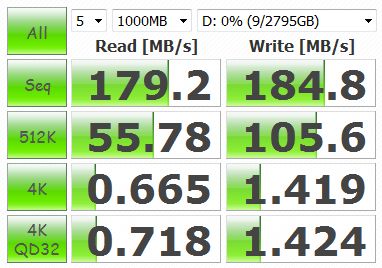

To niewielkie urządzenie wyposażone jest w dwa dyski Intel SSD SSDSC2T120A3, każdy o pojemności 120 GB. Jak je skonfigurujemy, to już zależy tylko od nas (standardowo jest to RAID0). Trzeba wspomnieć, że Windows 7 miał delikatne problemy z początkowym wykryciem i konfiguracją Lacie. Po podłączeniu widoczny był tylko jeden dysk i do prawidłowego wykrycia drugiego potrzebny był reset, a w przypadku jednej płyty głównej nawet ponowna instalacja sterowników chipsetu. Dysk wyposażony jest wyłącznie w porty Thunderbolt, więc przetestowaliśmy go w dwóch konfiguracjach: RAID0 (wydajność) - pełna pojemność (240GB) RAID1 (bezpieczeństwo) - duplikowanie danych na drugim dysku (120GB)
