Modecom MC-500-G90 GOLD - złoto w dobrej cenie

Wprawdzie firma Modecom ma naprawdę bogatą ofertę akcesoriów i podzespołów komputerowych, ale na pewno nie można jej nazwać głównym graczem na rynku zasilaczy. Tym bardziej spore zainteresowanie wywołała premiera modelu MC-500-G90 GOLD – już kolejnej jednostki w ofercie polskiej marki, która może się pochwalić oficjalnym certyfikatem sprawności 80 PLUS Gold. Postanowiliśmy więc ją przetestować i przekonać się czego możemy się spodziewać.

• Bardzo wysoka sprawność (80 PLUS Gold)
• Ciekawe wzornictwo
• Niska cena

Zasilacz aspiruje do nieco wyższej półki, aczkolwiek nadal mamy do czynienia z modelem mającym wyróżniać się dobrym stosunkiem ceny do oferowanych możliwości – jego cena wynosi 299 złotych, co czyni go jedną z najtańszych jednostek o tej mocy i sprawności. Dodatkowym atutem ma być ciekawe wzornictwo.

Modecom MC-500-G90 GOLD dotarł do nas w zastępczym opakowaniu, więc nie możemy o nim zbyt wiele powiedzieć. W zestawie znajdziemy podstawowe akcesoria - przewód zasilający o długości 1,5 m oraz śrubki montażowe.

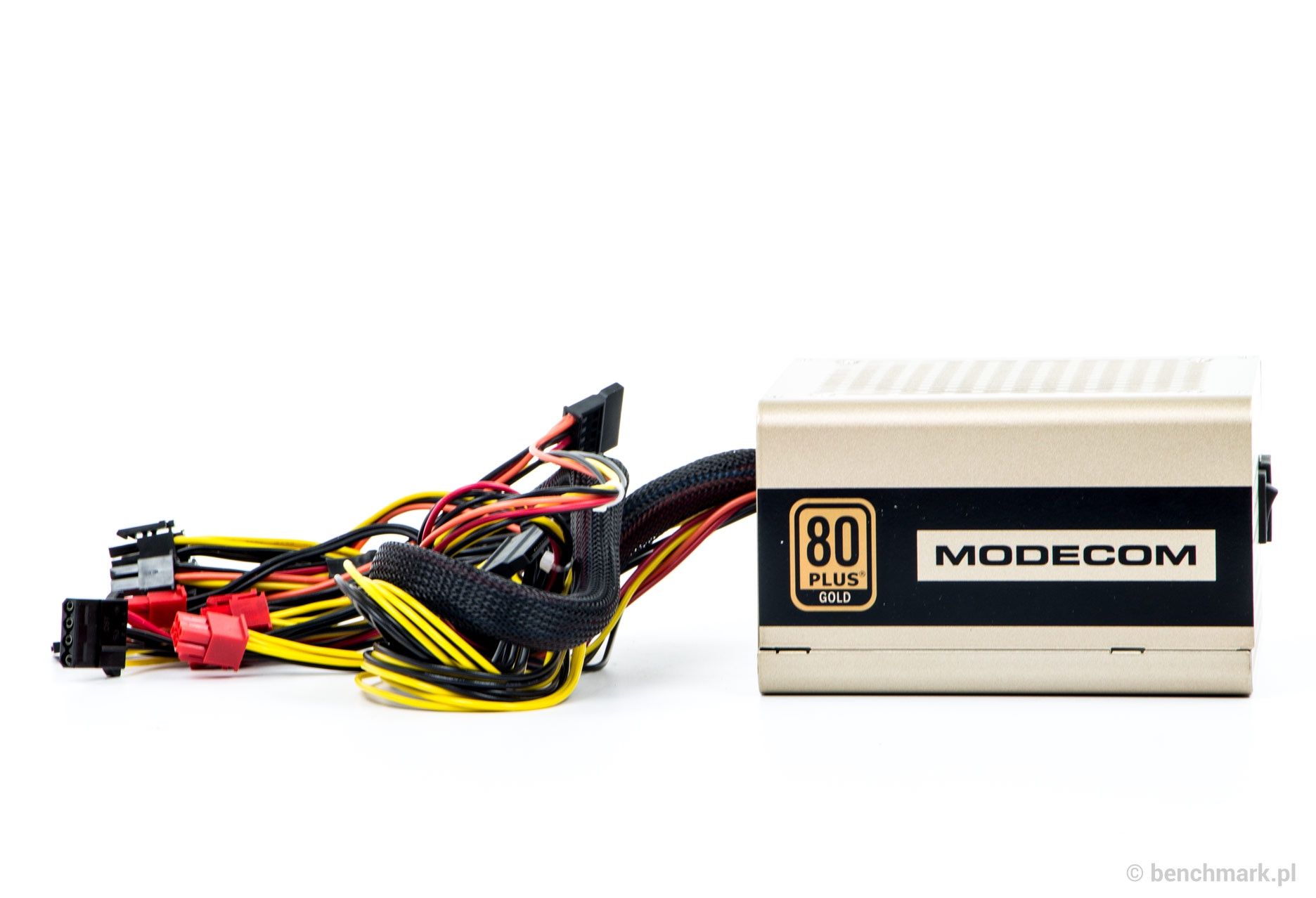

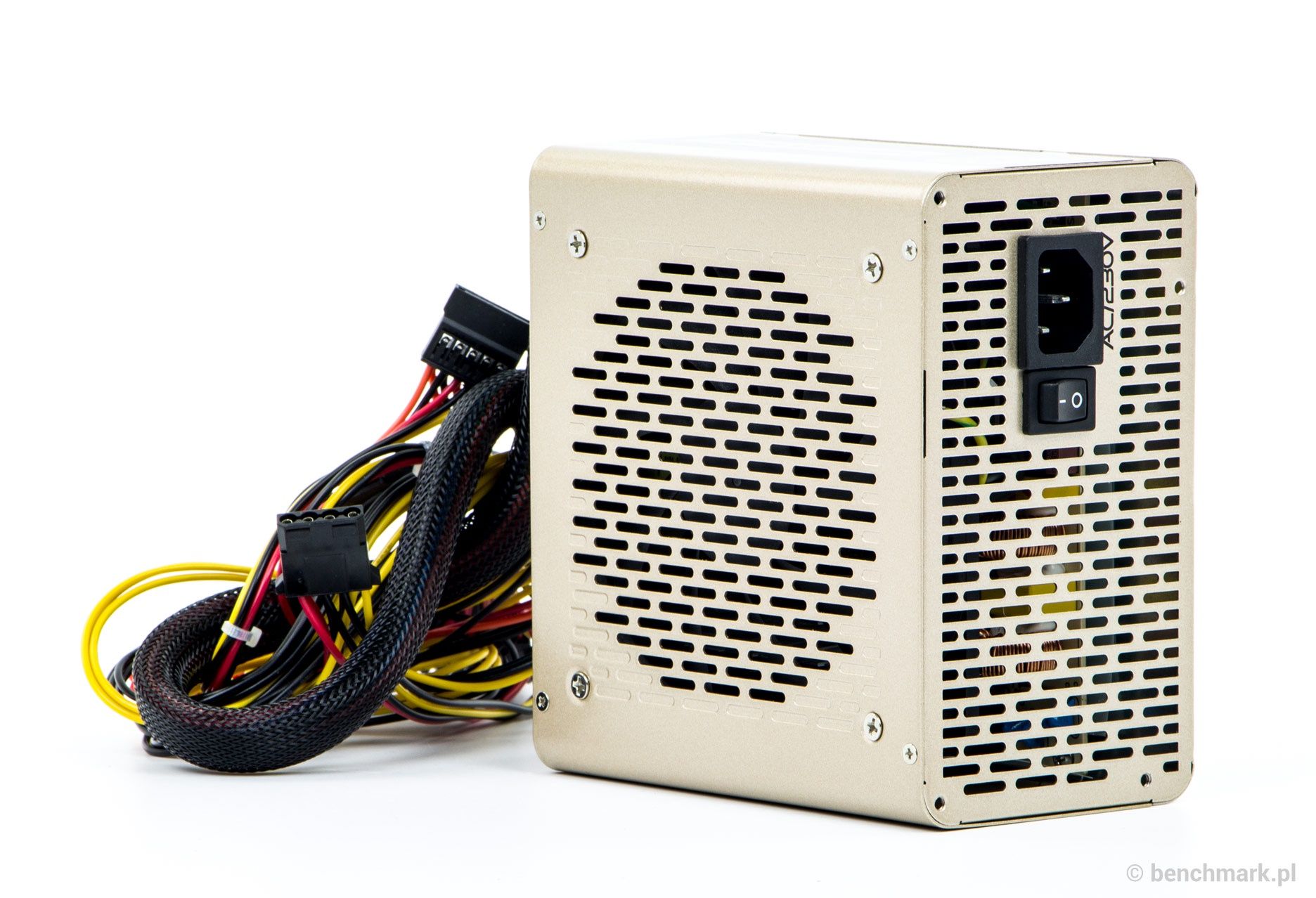

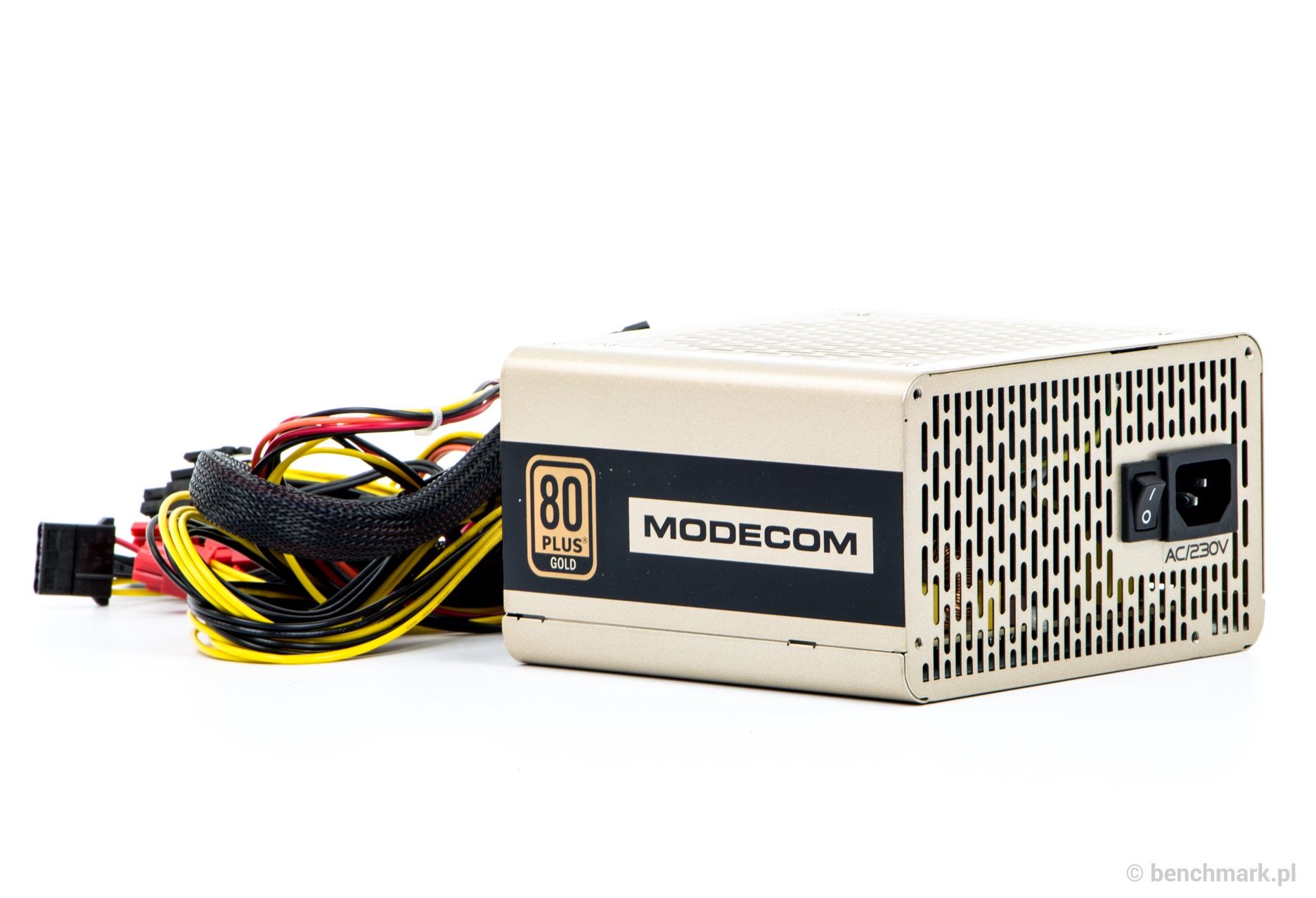

Jednostka już na pierwszy rzut oka wyróżnia się nietypowym wyglądem – jej obudowa została polakierowana na złoty kolor, co ma nawiązywać do sprawności energetycznej. Czy będzie się komponować z obudowami? To już sprawa dyskusyjna.

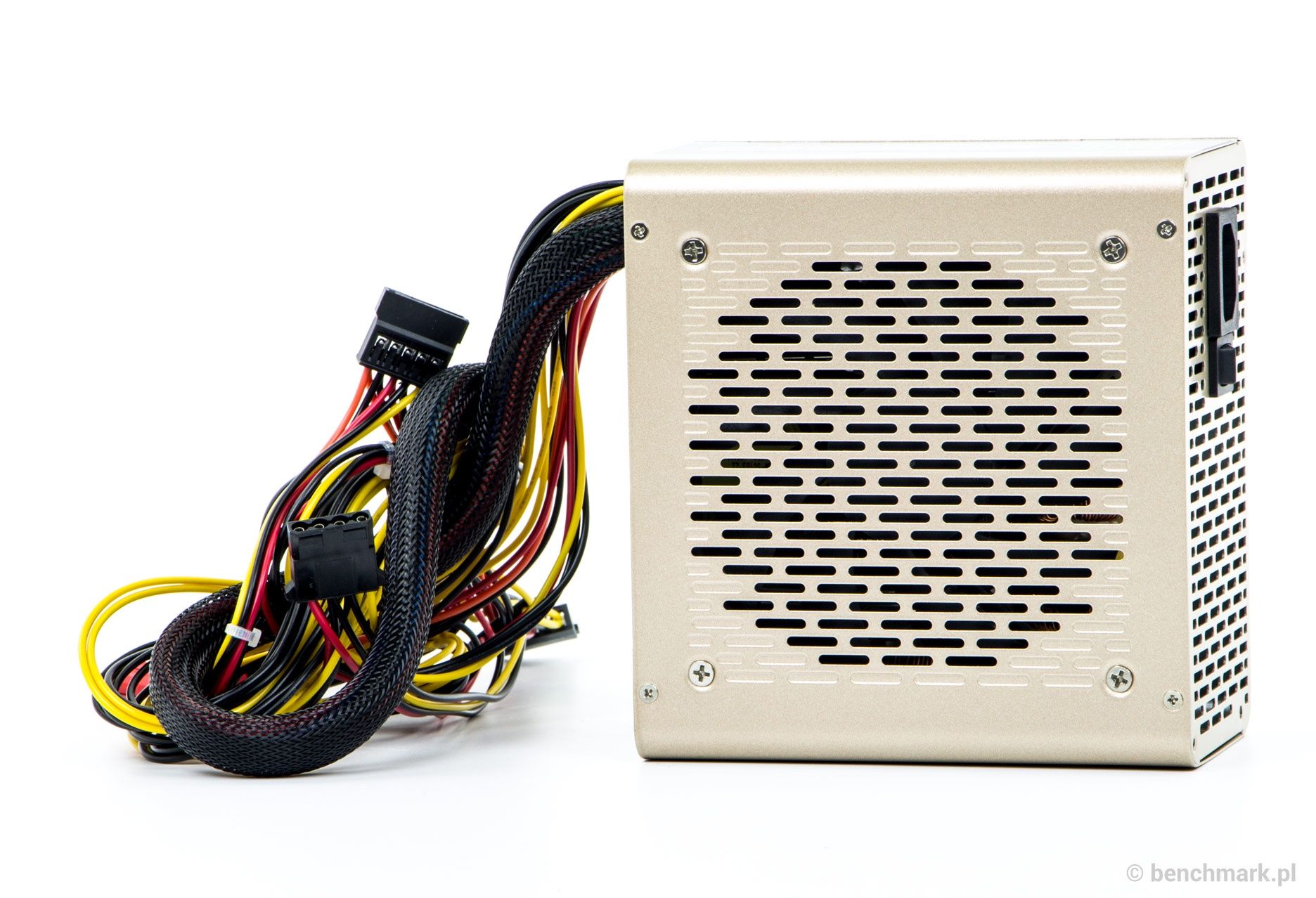

Na uwagę zasługuje też kształt obudowy – wzdłużne krawędzie zostały lekko zaokrąglone, a wentylator zabezpieczono grilem z podłużnymi otworami (więcej o nim w dalszej części artykułu). Mogłoby się wydawać, że MC-500-G90 GOLD ma szansę na wyróżnienie Super Design, ale...

...niestety całe wrażenie psuje okablowanie – producent zabezpieczył tylko główną wiązkę ATX20+4-pin, natomiast reszta ma odsłonięte, kolorowe przewody. Nie wygląda to za dobrze, a już na pewno nie pasuje do zasilacza aspirującego do wyższej półki. Szkoda, że producent nie zastosował czarnych wiązek z płasko ułożonymi przewodami jak w serii S88 Silver. Do dyspozycji oddano następujące wtyczki:

• ATX12V 20+4 pin - długość: 50 cm
• EPS12V 4+4 pin - długość: 52 cm
• 2x PCI-E 6+2 pin - długość: 46 + 15 cm
• 3x SATA – długość: 36 + 15 + 15 cm
• 2x MOLEX + SATA – długość: 36 + 15 + 15 cm

Wiązki nie są specjalnie długie, ale powinny wystarczyć w przypadku standardowych obudów Midi Tower. Szkoda jednak, że producent udostępnił tylko dwie wtyczki MOLEX (przydałoby się dodać dwie kolejne).

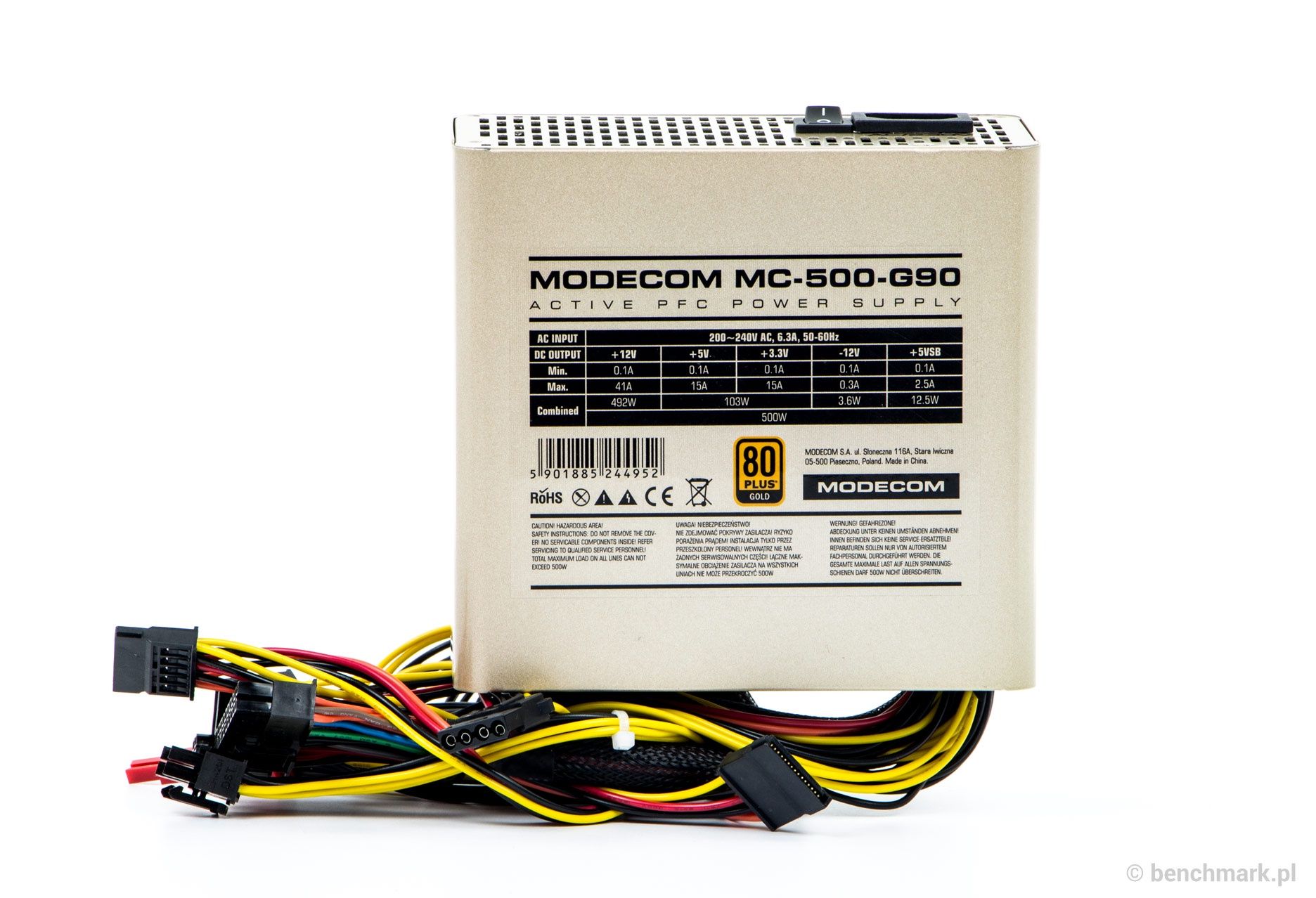

Całkowita moc znamionowa zasilacza to 500 W, natomiast na główną linię 12 V przypada niewiele mniej – 492 W (41 A). Z tabliczki znamionowej możemy się również dowiedzieć, że łączna obciążalność linii 3,3 i 5 V to 103 W (po 15 A), natomiast na pozostałe szyny przypada mniej więcej standardowa moc – 3,6 W (0,3 A) w przypadku linii -12 V oraz 12,5 W (2,5 A) w przypadku linii 5 Vsb.

Sprawność zasilacza potwierdzono oficjalnym certyfikatem 80 PLUS Gold – bez problemu załapał się on na takie odznaczenie, aczkolwiek efektywność przy 10% obciążenia jest stosunkowo mała. Jesteśmy ciekaw jak to się przełoży na testy poboru mocy. Warto również zauważyć, że poszczególne wartości dotyczą napięcia sieciowego 115 V, więc przy napięciu 230 V (obowiązującym w krajach UE) powinny być nieco wyższe.

Jeszcze rzut okiem na zabezpieczenia i... spore zaskoczenie – model MC-500-G90 GOLD został wyposażony tylko w trzy podstawowe zabezpieczenia. Nie wróży to zbyt dobrze o jakości jednostki.

• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego

Ponadto zasilacz jest zgodny z dyrektywami EMC i LVD, a także RoHS.

Na kolejnych stronach przyjrzymy się bliżej elektronice, a także przetestujemy zasilacz pod kątem efektywności energetycznej i stabilności napięć wyjściowych.

W tej części artykułu zaglądamy do wnętrza zasilacza i opisujemy zastosowane elementy elektroniczne. Wprawdzie na obudowie nie umieszczono plomby gwarancyjnej, ale z uwagi na bezpieczeństwo nie polecamy jej otwierać. Osoby nieznające się na elektronice śmiało mogą ominąć ten rozdział.

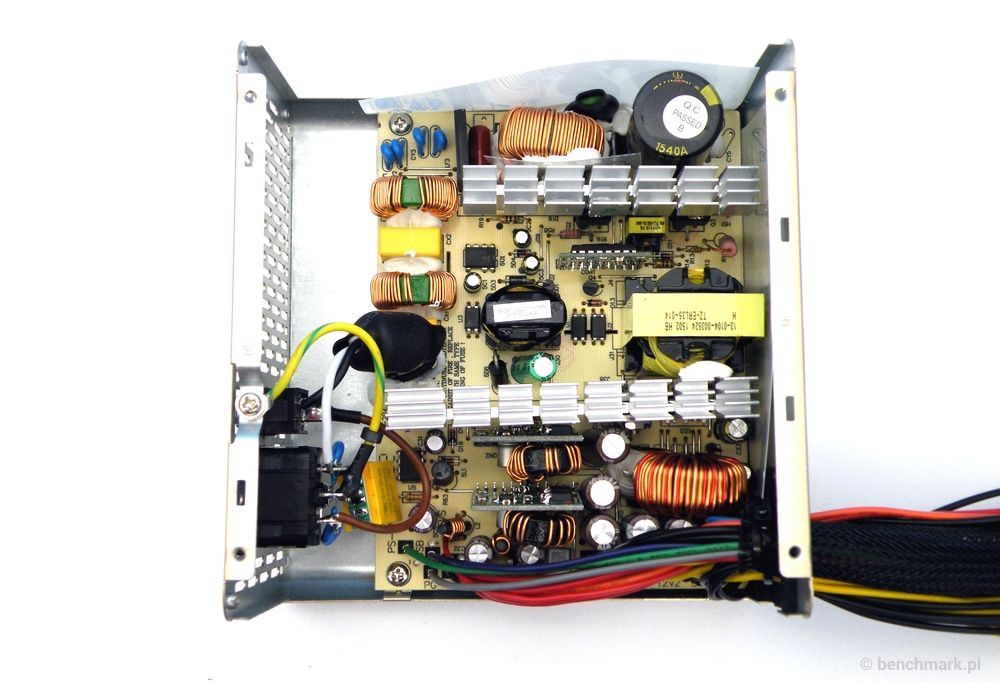

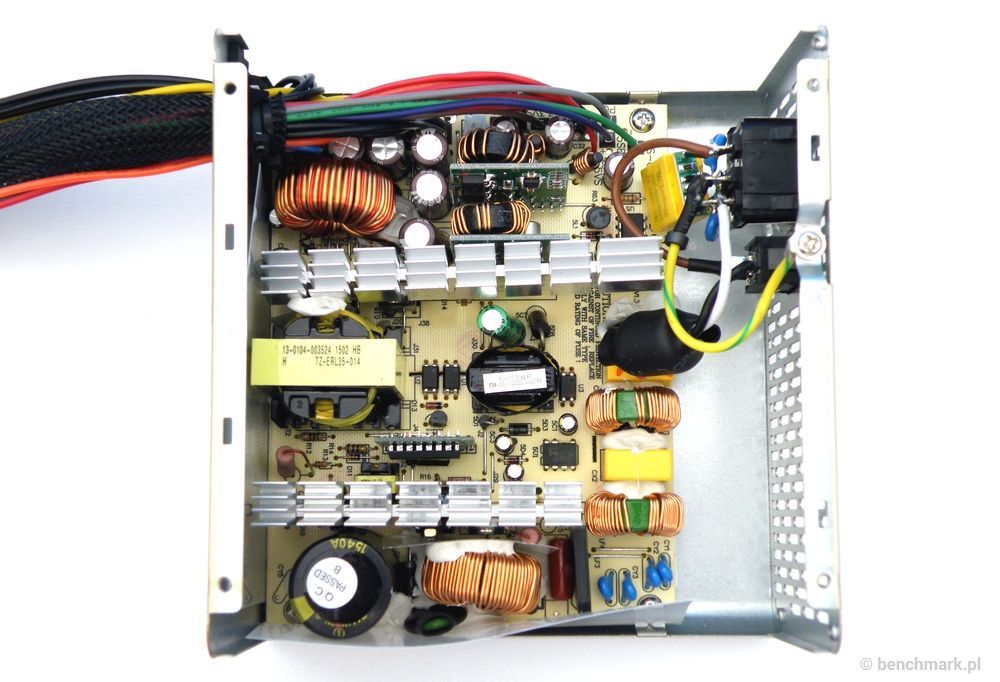

Jak dowiedzieliśmy się od przedstawiciela firmy, mie ma jednej określonej specyfikacji zasilacza MC-500-G90 GOLD, więc może się zdarzyć, że poszczególne rewizje będą się od siebie różnić zastosowanymi komponentami – jedyne założenie jest takie, aby wszystkie części spełniały normy TUV, UL i VDE. Do naszych rąk trafiła jednostka w rewizji 1.3 - wprawdzie płytka drukowana jest tutaj trochę mniejsza od powierzchni obudowy, ale nie panuje na niej zbyt duże zagęszczenie elementów elektronicznych (część z nich dodatkowo podklejono gumą).

Ogólna jakość wykonania nie budzi większych zastrzeżeń, aczkolwiek mamy obawy co do jakości zastosowanych elementów – producent chwali się wykonanymi całościowo w Japonii kondensatorami, ale tak naprawdę japońskie (Nippon Chemi-Con) są tylko polimerowe kondensatory na przetwornicach DC-DC, natomiast przeważają kondensatory mało znanej, tajwańskiej firmy 12 Kuang Jin Enterprise (oprócz tego można również znaleźć kilka sztuk kondensatorów równie mało znanej, chińskiej marki ChengX).

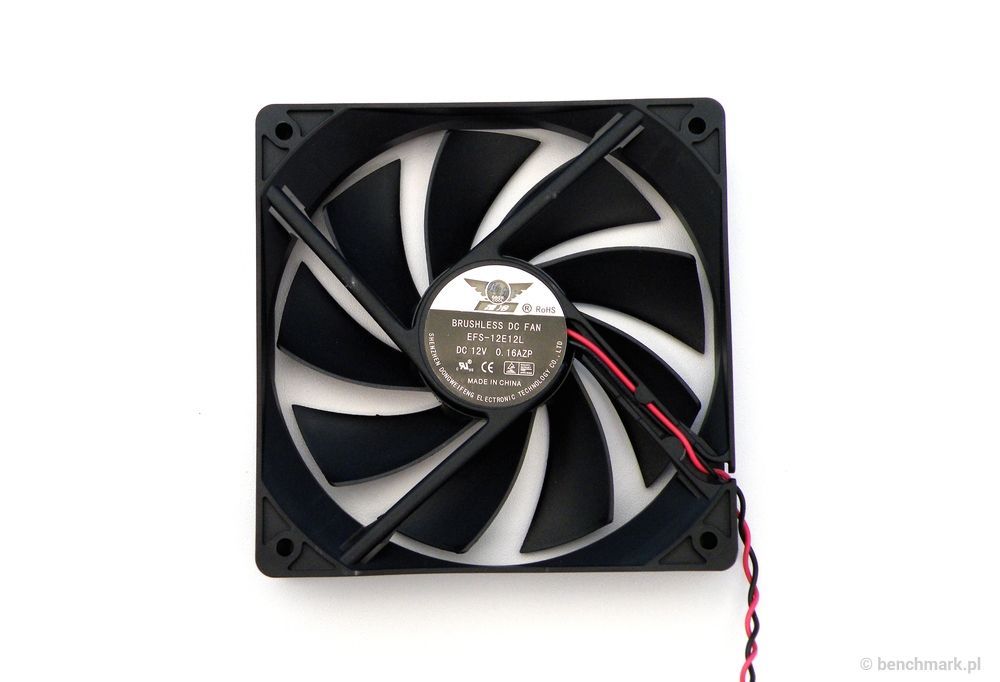

Do chłodzenia jednostki wykorzystano 120-milimetrowy wentylator Evercool EFS-12E12L z łożyskiem hydraulicznym – model ten może się obracać z prędkością do 1400 RPM i nie należy do specjalnie głośnych „śmigiełek”.

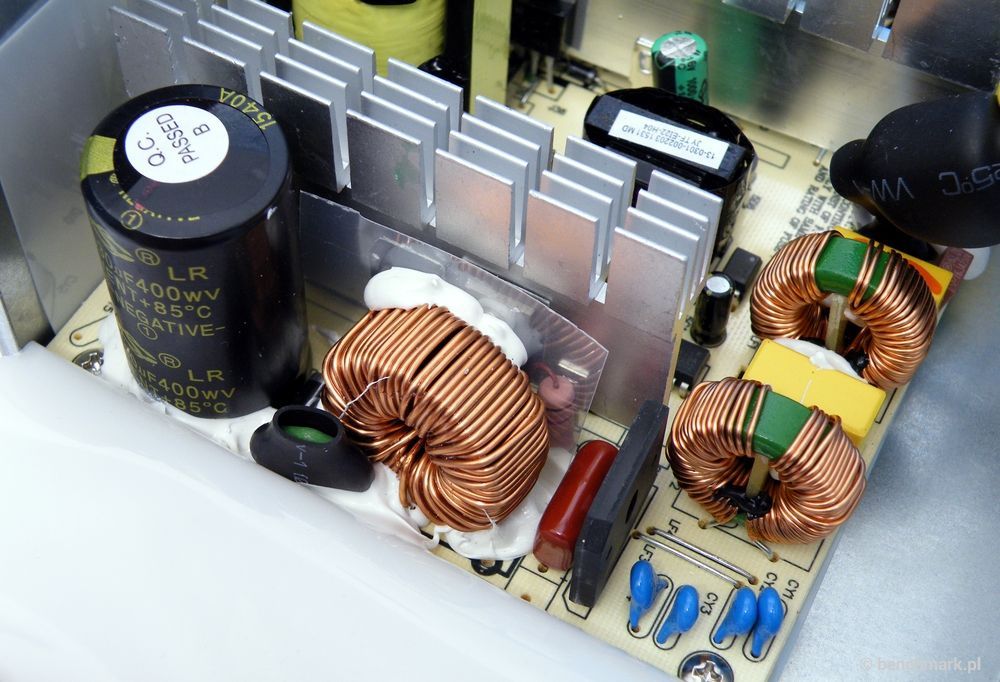

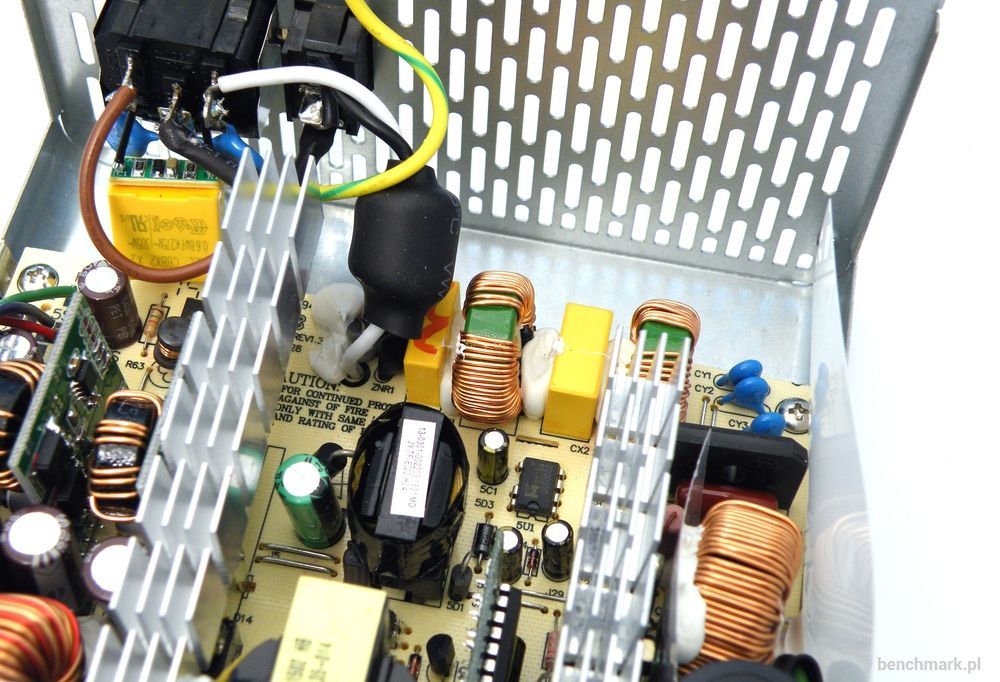

Zaraz na początku znalazły się dwa filtry EMI, które mają za zadanie odfiltrować zakłócenia z sieci – dwa kondensatory typu Y i jeden typu X przymocowano do gniazda sieciowego, natomiast reszta elementów znajduje się już na laminacie. Następnie umieszczono mostek prostowniczy GBU 8J (bez dodatkowego chłodzenia). Zabrakło natomiast warystora, który ma za zadanie chronić jednostkę przed wysokim napięciem.

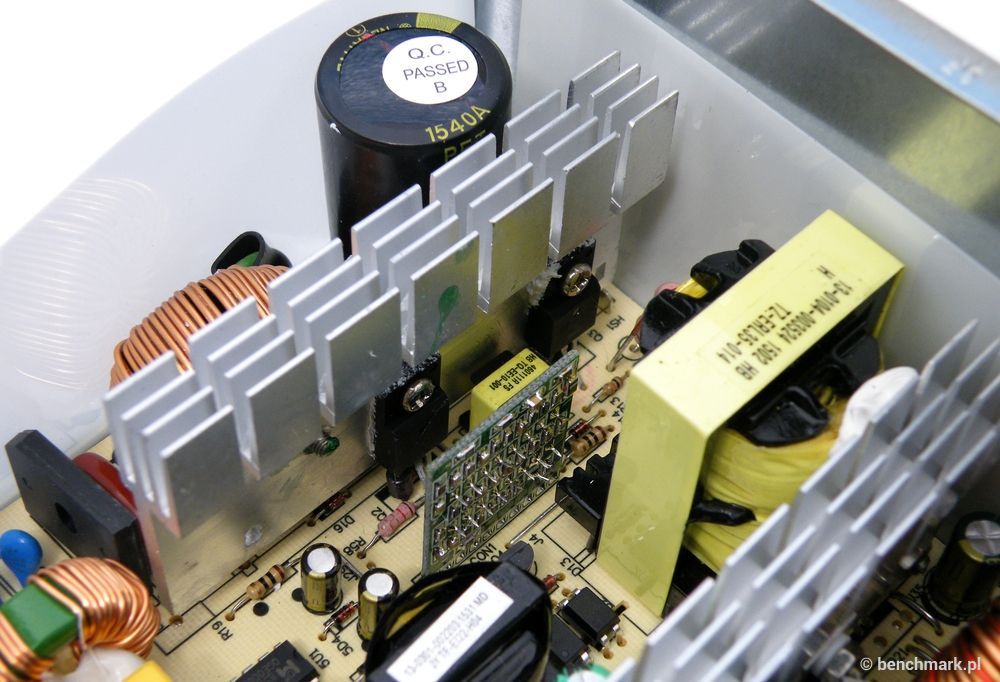

Główny kondensator pochodzi od wspomnianej już firmy 12 Kuang Jin Enterprise – jest to model z serii LR o napięciu 400 V i pojemności 330 µF, który może pracować w temperaturze do 85 stopni Celsjusza.

Za aktywne PFC odpowiada jedna dioda i jeden tranzystor – zostały one przymocowane do podłużnego radiatora tuż za cewką, przez co nie byliśmy w stanie odczytać ich oznaczeń. Z kolei za przełączanie odpowiadają dwa tranzystory F-Cell SVF13N50F (przymocowano je do tego samego radiatora).

Na pionowej płytce drukowanej znalazł się kontroler PFC/PWM CM6800TX, a tuż obok, już na głównym PCB, umieszczono konstroler PFC - Excelliance MOS EM8569A.

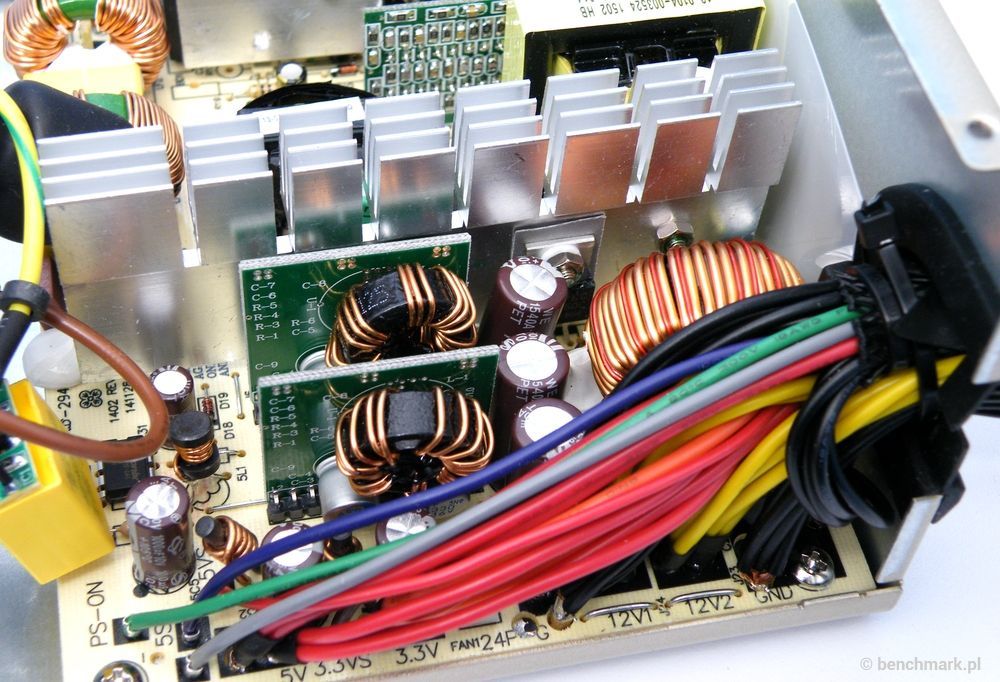

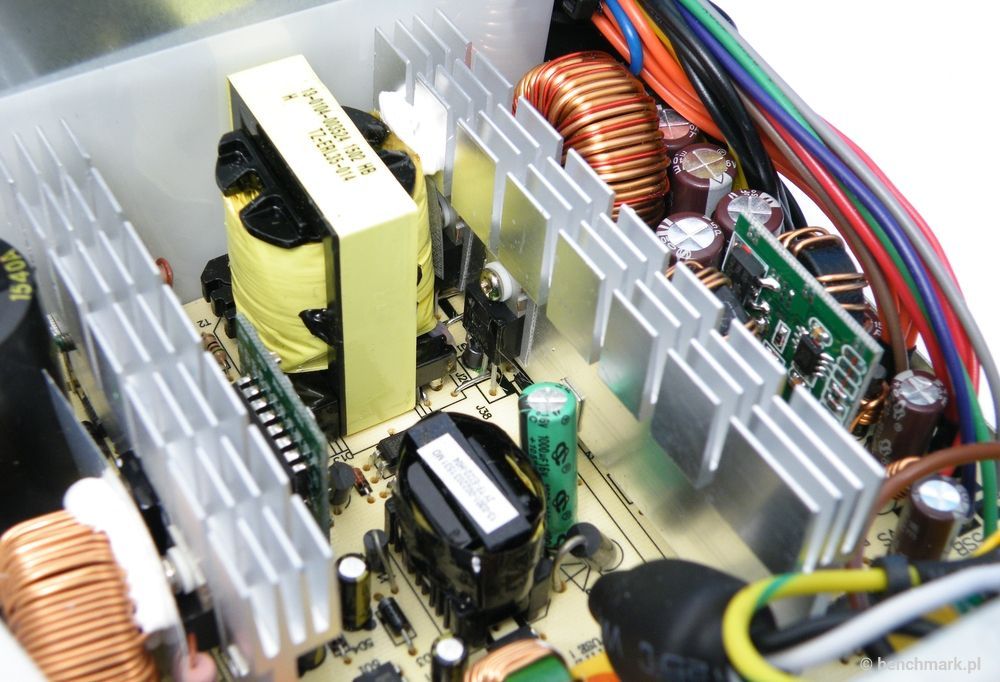

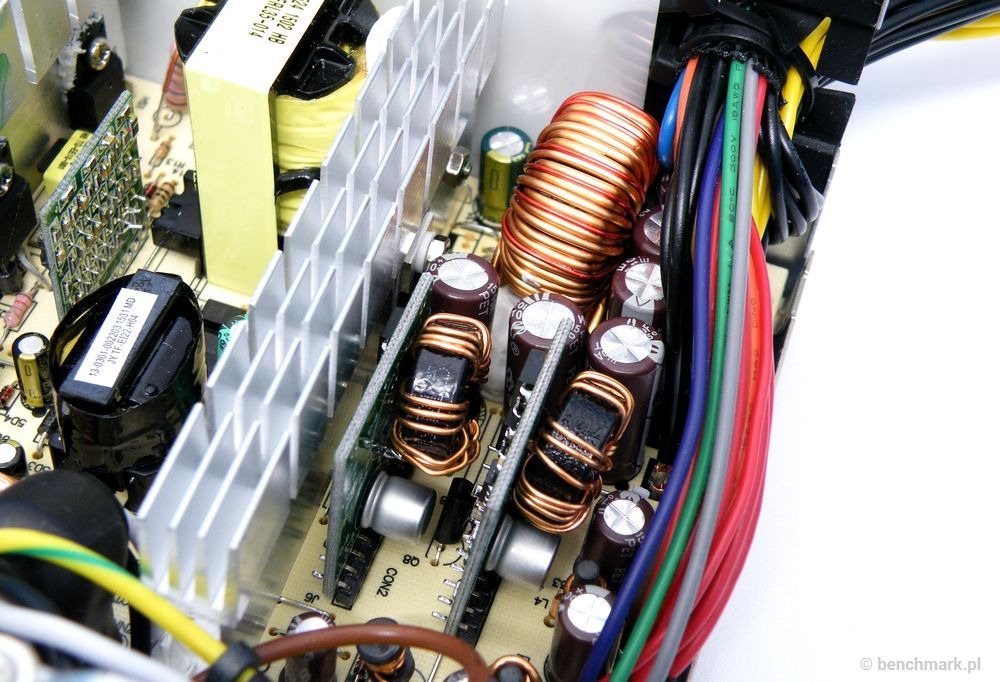

Sekcja prostowania wygląda dosyć nietypowo. Linia 12 V wykorzystuje dwa tranzystory FP200N6 i diodę Mospec Semiconductor S20C60C – wszystkie elementy przymocowano do aluminiowego radiatora.

Z kolei za generowanie napięć 3,3 V i 5 V odpowiadają konwertery DC-DC – przeniesiono je na pionowe płytki drukowane (każdy z nich wykorzystuje dwa tranzystory ETC M3004D, bliżej niezidentyfikowany sterownik oraz wcześniej wspomniane, polimerowe kondensatory Nippon Chemi-Con).

W sekcji filtrowania napięć głównie znalazły się kondensatory marki 12 Kuang Jin Enterprise – tym razem są to modele certyfikowane do pracy w temperaturze do 105 stopni Celsjusza.

Strona wtórna jest monitorowana przez układ Sitronix ST9S313A-DAG, który odpowiada również za zabezpieczenia OVP i UVP.

• Windows 8.1 64-bit
• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Wysoka sprawność przełożyła się na niższy pobór energii elektrycznej - model Modecom MC-500-G90 Gold uplasował się mniej więcej w połowie naszej stawki, w pobliżu innych modeli z certyfikatem 80 PLUS Gold. Ku naszemu zdziwieniu, przy niższym obciążeniu jednostka charakteryzuje się stosunkowo wysoką energooszczędnością, więc nasze obawy były tutaj nieuzasadnione.

Podobnie wygląda sytuacja przy maksymalnym obciążeniu procesora i/lub karty graficznej - najnowszy zasilacz firmy Modecom odznaczył się tutaj bardzo przyzwoitymi wynikami.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Odczyty napięć są lekko zawyżone, ale jak na te komponenty wcale nie są takie złe - bez problemu mieszczą się w normie ATX.

Do tej pory firma Modecom nie była kojarzona z polecanymi zasilaczami - głównie była to "zasługa" pierwszych konstrukcji z serii Feel, które często ulegały awarii. Model MC-500 GD90 GOLD miał potencjał poprawić wizerunek polskiej marki, lecz nie został on w pełni wykorzystany – naszym zdaniem wszystko przez cięcie kosztów i koncepcję ekonomicznego produktu.

Modecom MC-500 GD90 GOLD już na pierwszy rzut oka wyróżnia się nietypowym wzornictwem, które może przypaść do gustu. Cały efekt niestety psuje okablowanie – krótkie, kolorowe i z małą liczbą wtyczek (zwłaszcza MOLEX). A zapowiadało się tak pięknie...

Wprawdzie cięcie kosztów można również zauważyć w jakości zastosowanych komponentów, ale testy wypadły nieźle – sprawność energetyczna stoi na naprawdę wysokim poziomie, a stabilność napięć jest średnia. W tej chwili nie jesteśmy w stanie powiedzieć, jak będzie to wyglądać po dłuższym czasie użytkowania, a na niekorzyść przemawia tutaj krótka, 2-letnia gwarancja producenta.

Zasilacz został wyceniony na 299 złotych, więc jest jedną z najtańszych konstrukcji o mocy 500 W i sprawności z oficjalnym certyfikatem 80 PLUS Gold. Doświadczeni klienci zapewne wybraliby jednostkę ze srebrnym lub brązowym "znaczkiem", ale bazującą na lepszych częściach i z dłuższą gwarancją. Cieszy, że firma Modecom poprawia jakość swoich produktów, ale widać, że te zasilacze wciąż wymagają dopracowania.

• bardzo wysoka sprawność energetyczna
• cichy wentylator
• niska cena jak na tę moc i sprawność

• kolorowe wiązki psują wygląd
• krótkie okablowanie
• komponenty mogłyby być lepszej jakości
• tylko podstawowe zabezpieczenia
• tylko 2 lata gwarancji
