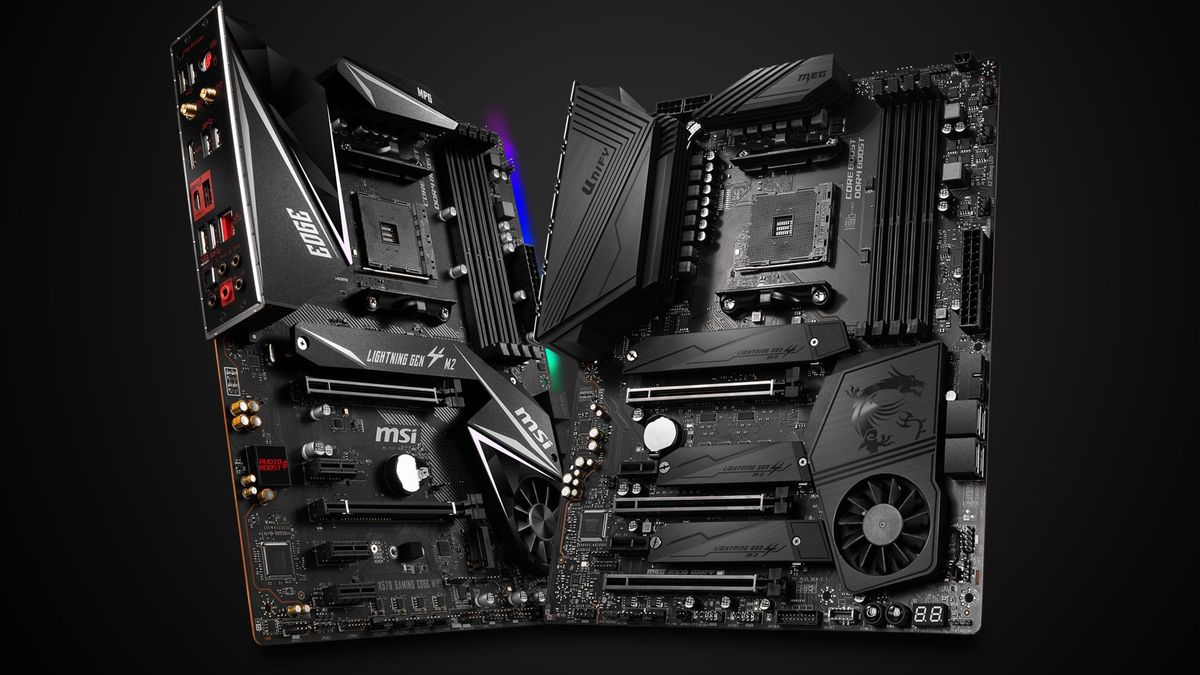

MSI MEG X570 Unify oraz Gaming Edge WiFi – płyty gotowe na AMD Ryzen 9 3950X!

To, że AMD całkowicie zdominowało rynek wysoko wydajnościowych procesorów swoimi nowymi Threadripperami, tajemnicą już dla nikogo nie jest. Ale nie każdy pewnie zauważył, że nawet „domowy” Ryzen 9 3950X jest w stanie pokonać (w większości zastosowań) najszybsze Core i9-10980XE! O tym możecie się zresztą przekonać w naszej recenzji tego procesora. Oczywiście tak wydajna jednostka wymaga już odpowiedniego zasilania, co zapewnia właściwie na to przygotowana płyta główna.

To właśnie miało na uwadze MSI projektując swoją nową płytę – choć to nie jedyny powód, dla którego warto rozważyć właśnie jej zakup przy składaniu nowego komputera. Sprawdzimy, co dokładnie ma do zaoferowania i za co tak naprawdę płacimy.

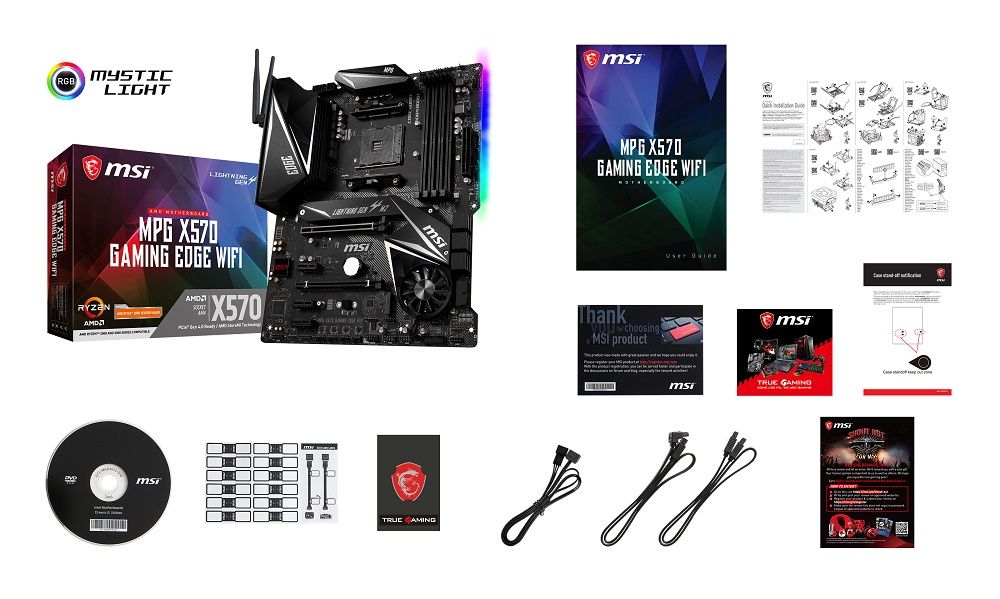

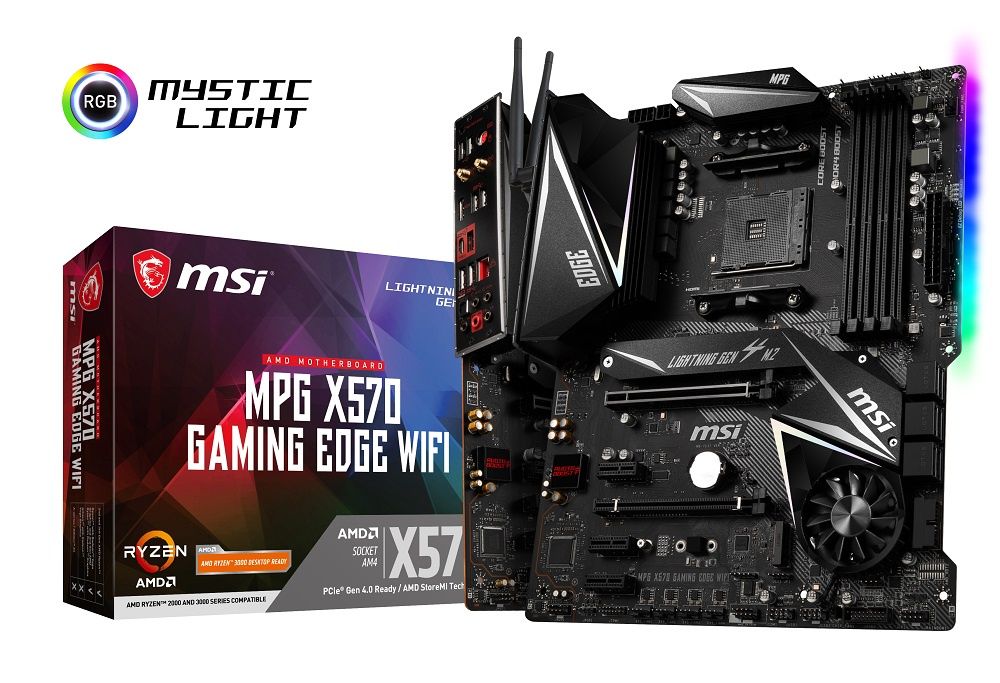

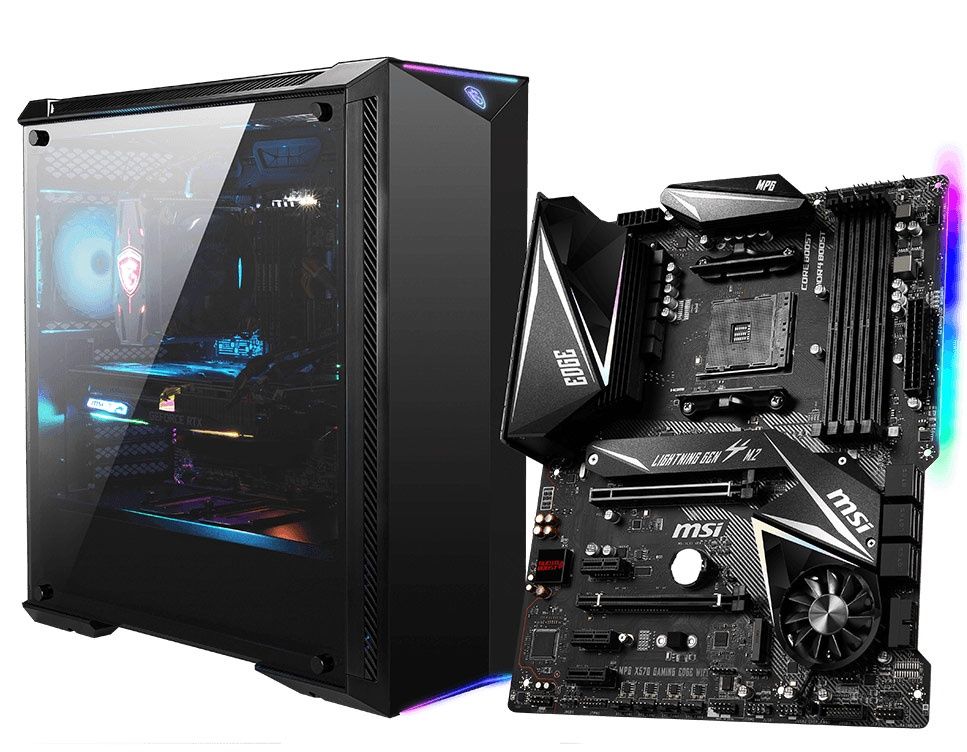

Zacznijmy od niżej wycenionego modelu – za nawet mniej niż 850 zł można już zakupić model X570 Gaming Edge. Seria Edge jest z nami już od dłuższego czasu i w tym przypadku również zaskakuje relatywnie niską ceną w porównaniu do ilości dostępnych funkcji oraz ogólnej jakości wykonania.

Pierwsze, co rzuca się w oczy, to wentylator chłodzący chipset płyty głównej – jest to raczej nietypowe rozwiązanie, gdyż większość płyt chłodzona jest pasywnie i musi korzystać z obiegu powietrza generowanego przez obudowę. Nie ma jednak obaw o możliwy hałas – sam wentylator wykorzystuje technikę Zero Frozr, dzięki czemu bez obciążenia wentylator nie pracuje w ogóle. Radiator, w którym zamontowano wentylator, łączy się także z osłoną jednego z gniazd M.2, co dodatkowo powinno poprawić odprowadzanie ciepłą z tych nośników. A skoro już przy dyskach jesteśmy, to warto wspomnieć, iż płyta posiada też 6 gniazd SATA III.

Radiator w górnej części płyty odpowiada za chłodzenie dosyć sporych rozmiarów sekcji zasilania. Mówimy tu o 11-fazowym cyfrowym układzie regulującym napięcie (PWM) zasilania procesora i pamięci (odpowiednio 8 i 2 fazy), który dostarczyła firma International Recitifier. To właśnie dzięki temu bez obaw możemy nie tylko używać, ale też podkręcać najnowsze Ryzeny trzeciej generacji. Sekcja ta również nie rozgrzewa się podczas pracy do ogromnych temperatur, co bywa problemem w konkurencyjnych rozwiązaniach.

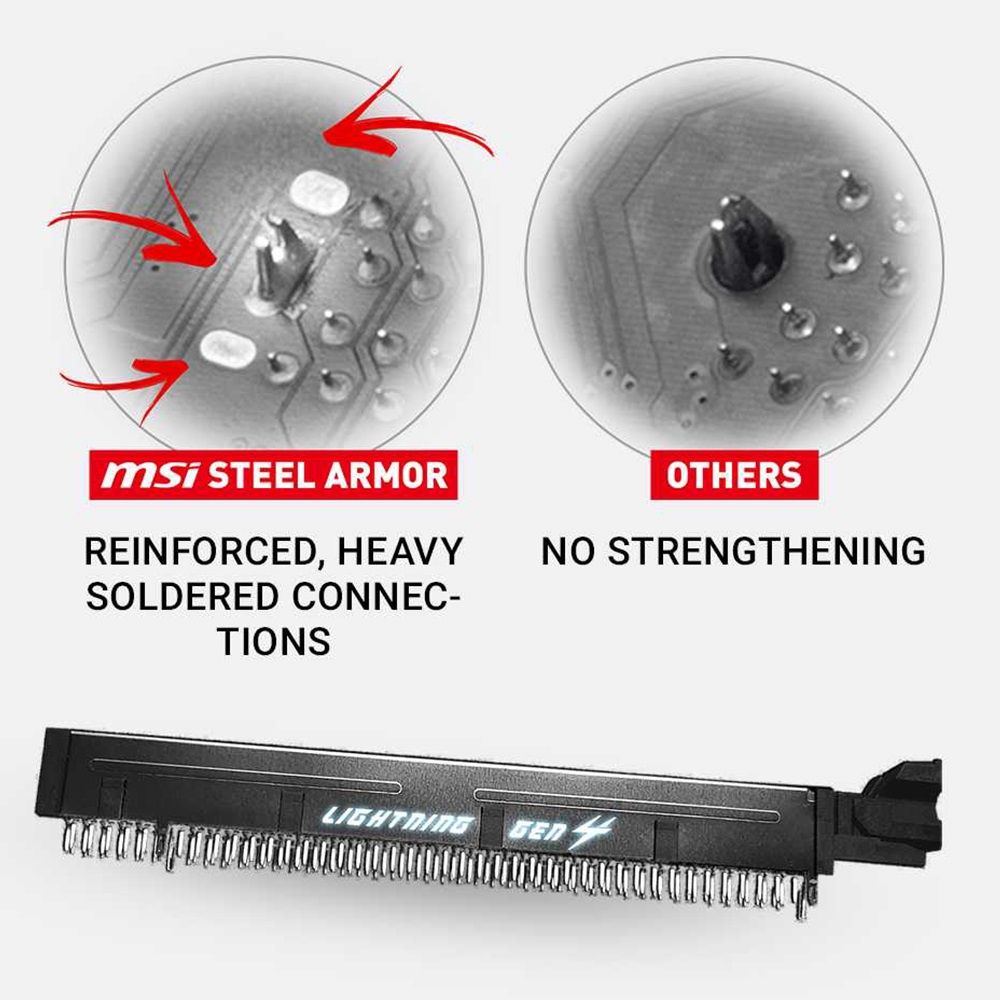

Producent nie zapomniał również o coraz cięższych kartach graficznych i odpowiednio zabezpieczył slot PCI-E, w którym karta ma być montowana – jest on dodatkowo przymocowany do płyty tak, aby nie dochodziło do jego wykrzywienia lub wyrwania. Podobnym udogodnieniem jest montaż na stałe panelu maskującego porty z tyłu komputera – znacznie ułatwia to montaż płyty, jeżeli samemu składamy komputer.

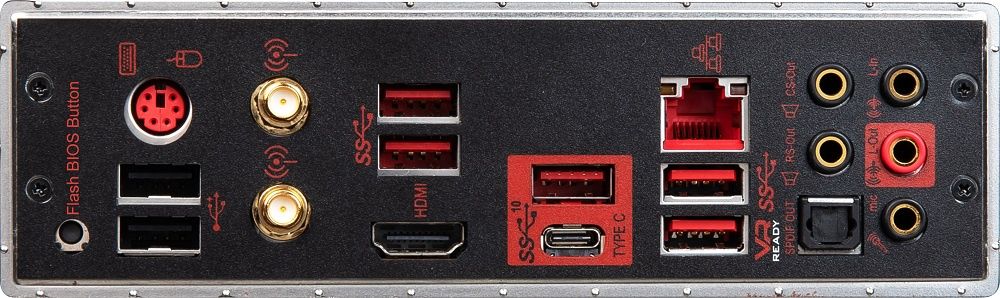

Na tylnym panelu znajdziemy ukryty przycisk od flashowania BIOS (można podmienić BIOS bez instalacji podzespołów), łącznie 8 gniazd USB (3x USB-A 3.2 Gen2, 1x USB-C 3.2 Gen 2, 2x USB 3.2 Gen 1 oraz 2x USB 2.0), gniazdo HDMI (do wykorzystania z procesorem wyposażonym w układ graficzny), złącze RJ-45 (Gigabit Ethernet), złącze P/S 2 oraz zestaw 6 złączy audio (w tym jedno optyczne). Tutaj też umieszczono wyprowadzenie na anteny Wi-Fi. Miłym akcentem jest to, że osłonka jest czarna – w końcu obecnie większość obudów jest właśnie tego koloru.

Sama płyta posiada też bardzo dużo złącz wewnętrznych. Poza standardowym zasilaniem wentylatora procesora oraz pompy, możemy sterować prędkością wentylatorów obudowy na czterech niezależnych kanałach. Na przedni panel wyprowadzimy bez problemu cztery złącza USB 2.0 oraz również cztery złącza USB 3.2 gen1, a nawet port COM. Nie zabrakło oczywiście wyprowadzenia z świetnego układu Audio Boost 4 na gniazda słuchawek i mikrofonu w obudowie.

Jako że mówimy o serii Edge, to oczywiście znajdziemy tu też wsparcie dla sterowania RGB LED przy pomocy MSI Mistic Light. Płyta posiada łącznie cztery wyprowadzenia na LEDy – dwa z nich to analogowe wyjście 12 V, a kolejne dwa to cyfrowe wyjścia zasilane napięciem 5 V. Sama płyta także posiada wbudowane podświetlenie RGB w postaci delikatnego paska podświetlającego od spodu połowę prawej krawędzi.

Pora omówić te detale, które czynią płytę MPG Gaming Edge WiFi tak wyjątkową. Przede wszystkim należy wspomnieć właśnie o Wi-Fi – a konkretnie o układzie Intel Wireless AC-3168 z Bluetooth 4.2 - to nadal nie jest standardem nawet w drogich płytach głównych, a znacząco podnosi możliwości komunikacji komputera. Następnie mamy układ dźwiękowy – tak jak wcześniej pisaliśmy, jest to autorski układ MSI Audio Boost 4 – bazuje on na topowej karcie zintegrowanej Realteka, czyli ALC1220, ale dodatkowo posiada dedykowany wzmacniacz słuchawkowy, dzięki czemu karta sama rozpozna impedancję słuchawek, a to z kolei przekłada się na najlepsze brzmienie, jakie dane słuchawki są w stanie wygenerować.

Ostatecznie nie można zapomnieć o dwóch gniazdach PCI-E 4.0 x16 (z obsługą CrossFire z dwóch kart graficznych AMD), łącznie czterech bankach pamięci DDR4 i trzech dodatkowych slotach PCI-E 3.0 x1. Warto tu zaznaczyć, że dzięki zastosowaniu PCI-E 4.0 nawet ograniczona w serii Ryzen liczba linii PCI nie powinna blokować tandemu kart graficznych, jeżeli te będą zgodne z tym standardem. Wynika to z dwukrotnie większej przepustowości pojedynczej linii PCI-E względem PCI-E 3.0.

Jak widać, to naprawdę ciekawa i dobrze wyceniona propozycja, zwłaszcza dla użytkowników ceniących sobie jakość wykonania oraz rozbudowane systemy podświetlenia RGB LED. Poniżej znajdziecie jeszcze specyfikację producenta w formie tabeli.

• obsługa PCI-E 4.0
• wydajna sekcja zasilania
• wbudowane Wi-Fi 5
• solidna karta dźwiękowa
• dobre chłodzenie półpasywne
• dwa złącza M.2 Gen 4
• podświetlenie Mistic Light

• brak chłodzenia drugiego dysku M.2

Jeżeli powyższy model, znany już od dosyć dawna, nie zrobił na Was wrażenia, to na kolejnej stronie zaprezentujemy dużo świeższą płytę tego producenta :) Zapraszamy do dalszej lektury!

Mimo że powyższy podtytuł może brzmieć jak zarzut, to jest wręcz odwrotnie. Przy dzisiejszym natłoku RGB LED w każdej w zasadzie kategorii podzespołów, naprawdę ciężko jest złożyć zestaw dla kogoś, kto za takimi ozdobami nie przepada. MSI wychodzi tym potrzebom naprzeciw prezentując MEG X570 Unify – rozwiązanie z prawdziwego high-endu w cenie około 1400 zł bez wbudowanego podświetlenia!

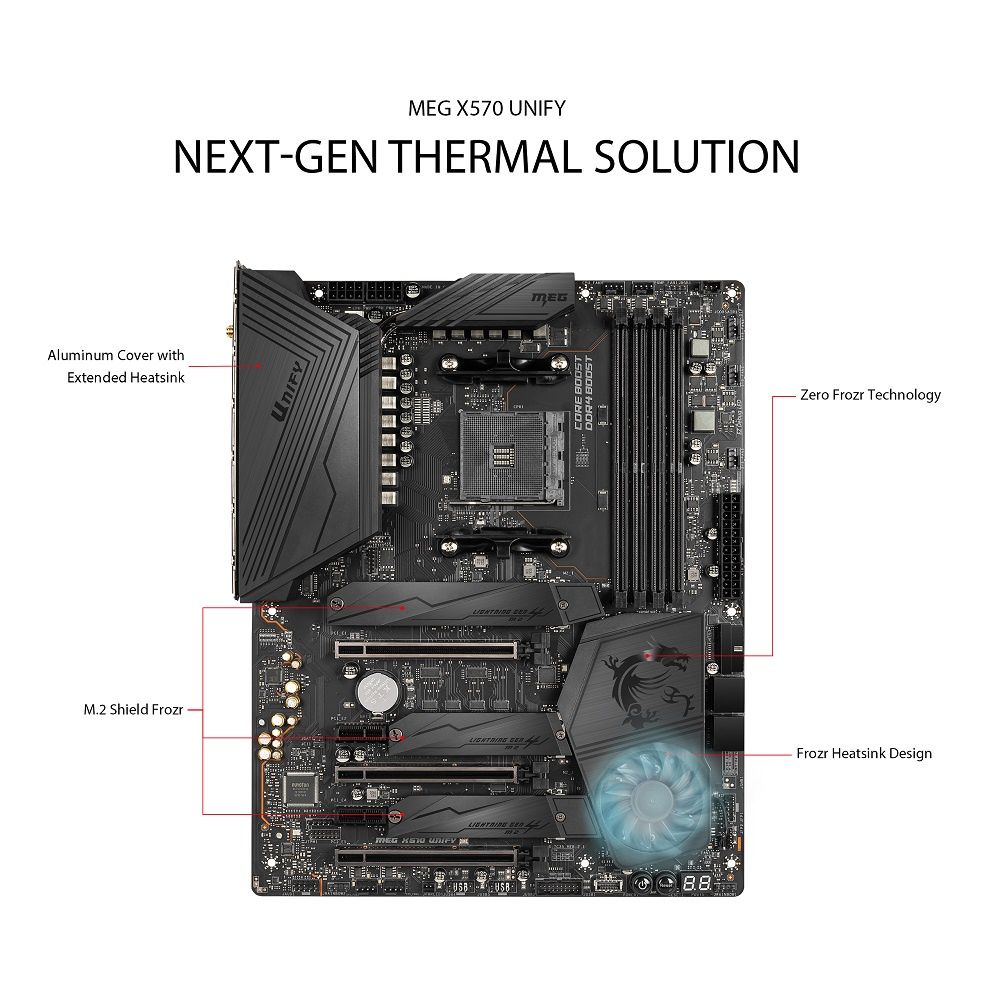

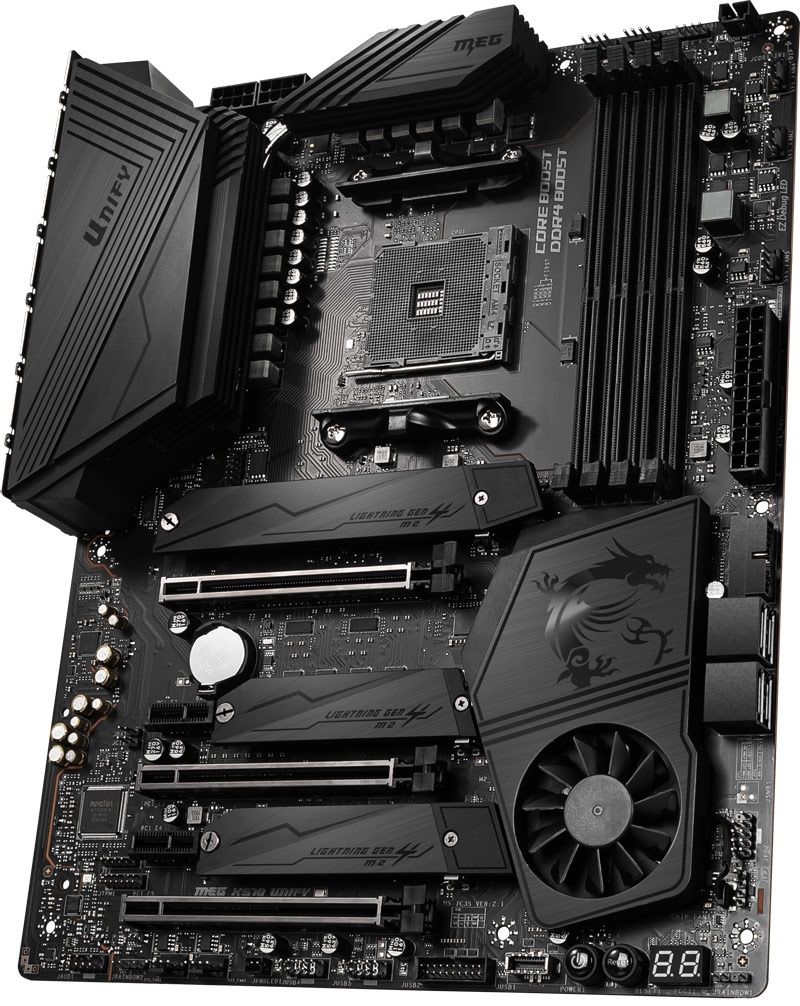

Sama płyta mimo braku LED i tak prezentuje się wyśmienicie i bardzo okazale. Całość utrzymano w bardzo ciemnych barwach, rozjaśnionych jedynie przez delikatny srebrny połysk wzmocnionych slotów PCI-E x16 (a wzmocniono aż trzy takie sloty!). Tutaj także znajdziemy półpasywnie chłodzony radiator chipsetu połączony tym razem z aż trzema osłonami dysków M.2. Wszystkie te porty są w standardzie PCI-E 4.0, a do tego mamy jeszcze cztery porty SATA III na wypadek konieczności montażu starego typu dysków.

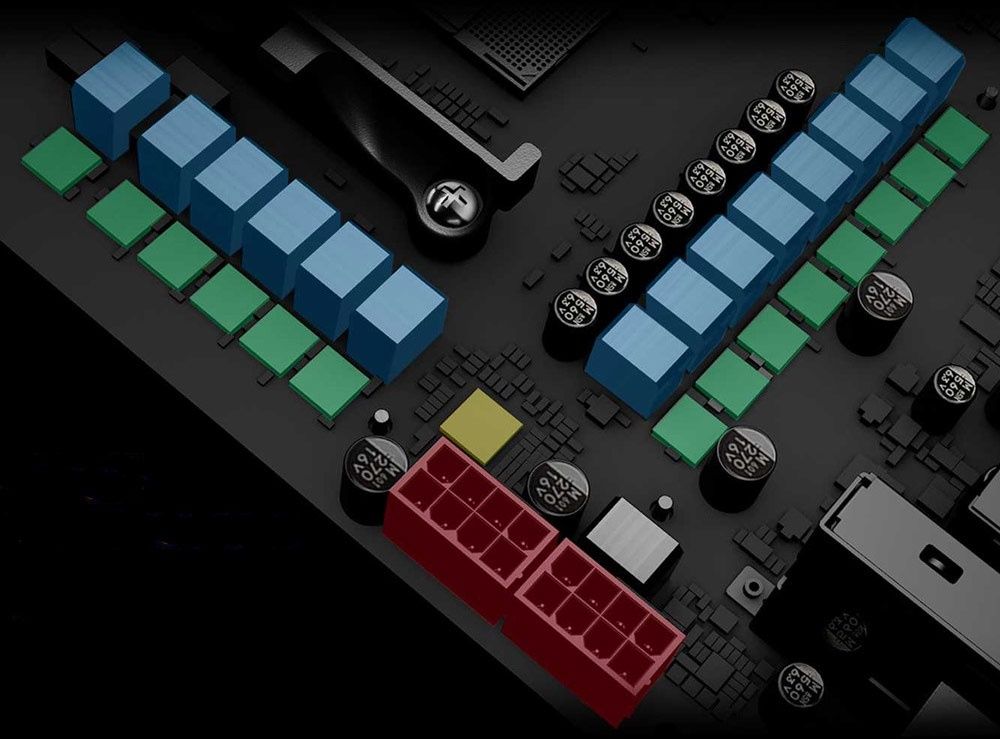

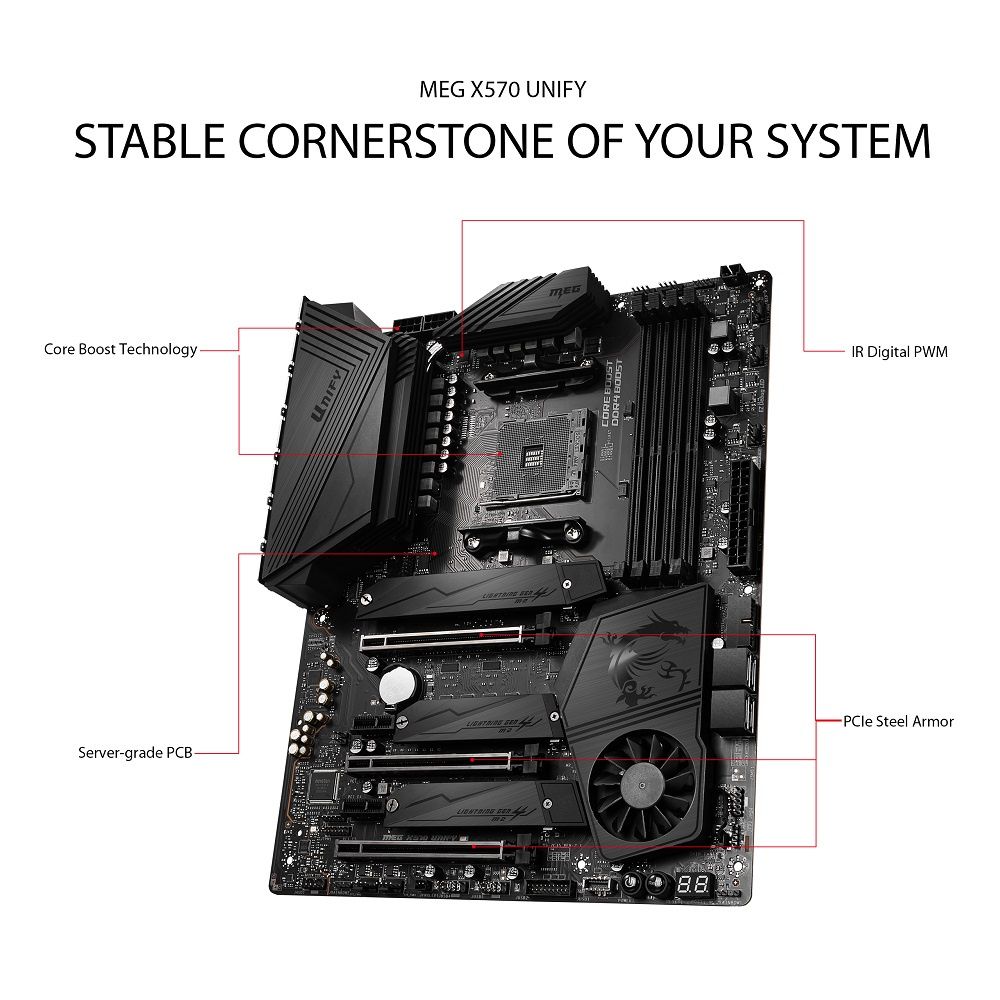

Masywny radiator na górze płyty głównej skrywa dorodną sekcję zasilania – 15 faz, z których aż 12 odpowiada za sam procesor! Podobnie jak w opisywanej na poprzedniej stronie płycie, tutaj również za regulacje napięć odpowiada firma IR, jednak w tym przypadku zastosowano specjalne tytanowe dławiki, co jeszcze bardziej poprawiło stabilność pod ekstremalnym obciążeniem. Technika Core Boost wpływa na optymalizację połączeń na płycie głównej, co dodatkowo stabilizuje i przyspiesza pracę procesora. Sama płyta drukowana, na której ten model bazuje, została wykonana w technologii stosowanej w rozwiązaniach serwerowych, co również sugeruje wyższą trwałość.

Mocniejsza sekcja zasilania wiąże się z koniecznością doprowadzenia do płyty dwóch ośmiopinowych przewodów zasilających procesor – warto się upewnić, czy nasz zasilacz jest w taką ich ilość zaopatrzony.

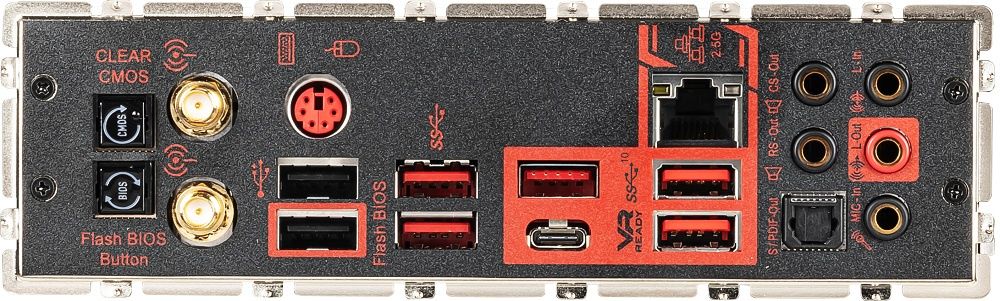

Panel tylni w tym modelu także posiada na stałe zamontowaną maskownicę w kolorze czarnym z czerwonymi akcentami. Ilość portów jest praktycznie taka sama (8x USB, LAN, P/S2, audio, anteny), jednak dodano tu bardziej praktyczne w użyciu przyciski – jeden podobnie jak w Gaming Edge służy do flashowania BIOS, a drugi pozwala szybko przywrócić go do ustawień fabrycznych – niezwykle przydatna funkcja dla fanów podkręcania!

Wyprowadzenia wewnętrzne z płyty też robią wrażenie – mamy tu nie tylko po cztery porty USB 2.0 i 3.1, ale także wyprowadzenie USB typu C na przód obudowy! Dla zwolenników pracy bez obudowy przygotowano również przyciski zasilania i restartowania. Obok nich znajdziemy także jedyny świecący aspekt omawianej płyty – wyświetlacz błędów w czasie procedury postowania. Co ciekawe, nie wykluczono całkowicie użycia LED RGB. Wyprowadzeń jest sporo: jedno analogowe 4pin RGB LED 12 V, dwa cyfrowe 3pin ARGB 5 V oraz jedno 3pin dedykowane dla podświetlenia Corsair. Sterowanie chłodzeniem też zostało rozbudowane. Regulować niezależnie możemy aż pięć zestawów wentylatorów (poza tym od CPU i pompy)!

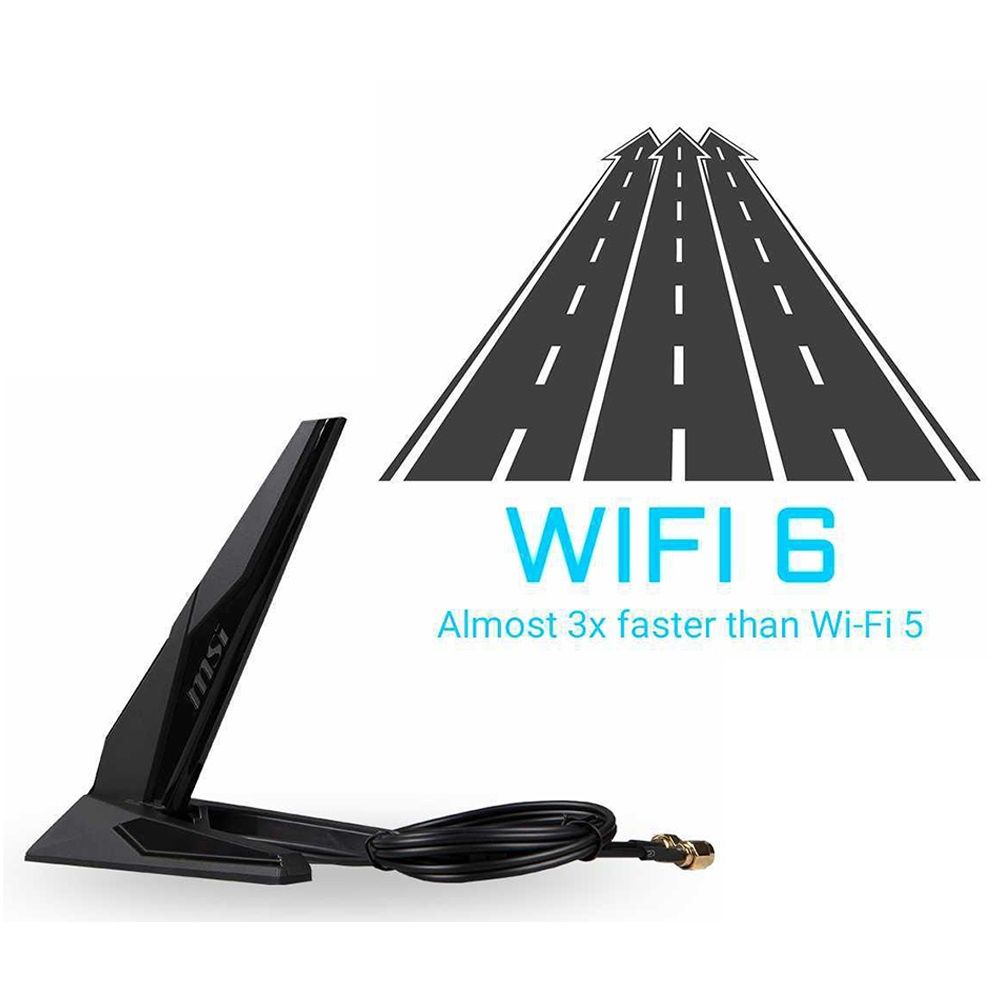

Ale czy to wszystko, co otrzymujemy dopłacając do tego modelu? Nic bardziej mylnego! Producent praktycznie na niczym nie oszczędzał. Dzięki temu obie karty sieciowe są bardzo nowoczesne. W przypadku połączenia kablowego do dyspozycji mamy nie 1000, a 2500 megabitów przepustowości, natomiast Wi-Fi to jedna z pierwszych na świecie konsumenckich kart zgodnych z Wi-Fi 6! Jeżeli posiadamy punkt dostępowy w tym samym standardzie, to nawet w przypadku połączenia bezprzewodowego osiągniemy wyższy transfer, niż oferuje połączenie kablowe najczęściej spotykane również w tym segmencie płyt głównych.

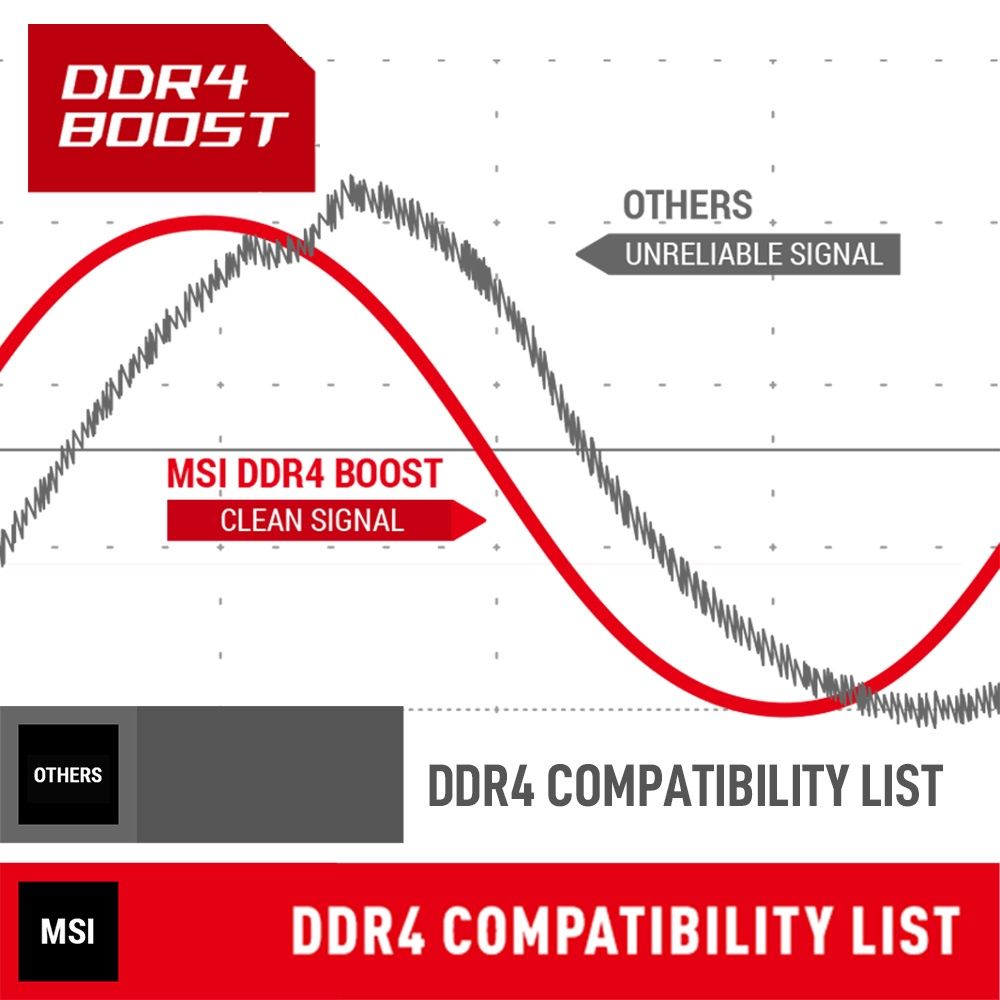

Dalej otrzymujemy też ulepszony, względem choćby (i tak świetnego) układu Audio Boost 4 w X570 Gaming Edge WiFi, kontroler dźwięku Audio Boost HD. Mamy też obsługę CrossFire rozbudowaną do trzech kart, co ponownie dzięki obecności portów PCI-E 4.0 będzie możliwe do wykorzystania bez obawy o przepustowość w komunikacji z kartą. Płyta ta również jest w stanie obsłużyć pamięci o taktowaniu do 4600 MHz - choć tu oczywiście zależy to jeszcze od kontrolera pamięci, który to znajduje się w procesorze, jednak jak pokazują testy, jest to bardzo realna wartość! Biorąc pod uwagę, że przykładowo płyty z serii X470 na tych samych procesorach mają problem z przebiciem 3800 MHz, można spodziewać się naprawdę sporego przyrostu wydajności.

Jeżeli te wszystkie informacje nałożymy jeszcze na bardzo intuicyjne, ale zarazem rozbudowane UEFI do regulowania ustawień płyty głównej, to rysuje się obraz naprawdę wybitnej płyty głównej, która wypełnia niszę na rynku pełnym płyt głównych rozświetlonych RGB LED. Producent jednak na sprzęcie nie kończy i dopełnia opisywany produkt aplikacją MSI Dragon Center, dzięki której to możemy z poziomu systemu operacyjnego regulować ustawienia UEFI – w tym np. korzystać z automatu do podkręcania procesora.

• obsługa PCI-E 4.0
• obsługa pamięci do 4600 MHz
• potężna sekcja zasilania
• wbudowane Wi-Fi 6 oraz 2,5 Gb Ethernet
• bardzo dobra karta dźwiękowa
• bardzo dobre chłodzenie półpasywne
• 3 chłodzone złącza M.2 Gen 4
• brak podświetlenia (jeżeli preferujemy brak LED)

• brak podświetlenia (jeżeli preferujemy obecność LED)
• cena mogłaby być nieco niższa

Artykuł powstał we współpracy z firmą MSI
