MSI Z170I Gaming PRO AC - maleństwo na wypasie

Miniaturowe płyty główne cieszą się coraz większą popularnością. Pod względem funkcjonalności praktycznie nie ustępują swoim większym braciom, nie licząc oczywiście ograniczeń wynikających z rozmiaru - na niewielkim laminacie nie zmieści się dużo slotów rozszerzeń.

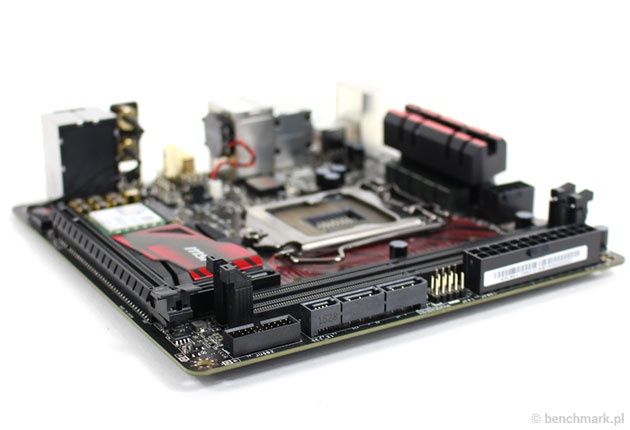

Mniejszy, nie znaczy gorszy - wśród płyt mini-ITX można znaleźć naprawdę świetnie wyposazone konstrukcje, czego doskonałym przykładem jest właśnie MSI Z170I Gaming PRO AC.

• format mini-ITX - idealna do mini-PC
• wysokiej jakości podzespoły klasy Military Class 4
• obsługa procesorów Intel Skylake i pamięci DDR4
• Wi-Fi (a/b/g/n/ac Dual Band) / BT w standardzie (wsparcie technologii bezprzewodowego przesyłania obrazu Intel Wi-Di)
• porty SATA Express i M.2
• pozłacany port USB Stable Power do urządzeń audio
• dobrej jakości ekranowana sekcja audio z wzmacniaczem słuchawkowym
• mnóstwo dodatkowych technologii dla graczy

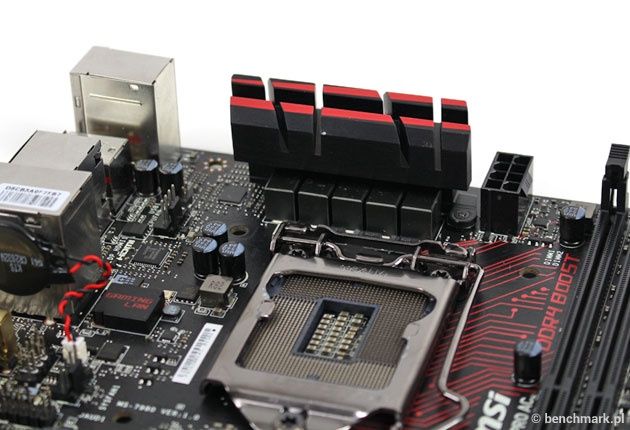

Płyta została zbudowana na wysokiej jakości podzespołach co gwarantuje certyfikat Military Class 4. Na tym jednak nie koniec bo otrzymujemy również certyfikat SteelSeries (polecany sprzęt dla graczy z peryferiami SteelSeries) oraz tzw. GAMING CERTIFIED (płyta przeszła 24-godzinne testy w grach).

Zgodnie z nazwą jest to płyta główna przeznaczona dla graczy, otrzymujemy więc również szereg technologii dedykowany właśnie tym użytkownikom. Wśród nich wyróżnić można łatwe podkręcanie (Game Boost), dobre audio (wysokiej jakości kodensatory, izolowana strefa audio zabezpieczona przed zakłóceniami, wzmacniacz słuchawkowy) z dedykowanym portem USB zapewniającym stabilne zasilanie 5V dla jak najlepszego działania urządzeń DAC lub słuchawek, dedykowany port PS2 Gaming Device, czy Gaming Hotkey (proste tworzenie makr itp).

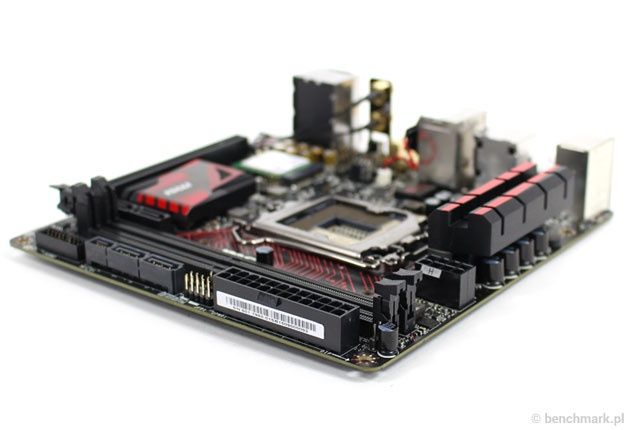

Ze względu na miniaturowe rozmiary, na płytce znalazło się miejsce tylko na dwa banki RAM (możliwość instalacji do 32 GB RAM) i jeden slot PCI Express x16. Producent udostępnił również jeden port SATA Express (połączony z dwoma portami SATA III), dwa kolejne porty SATA III oraz jeden slot M.2 (po drugiej stronie laminatu).

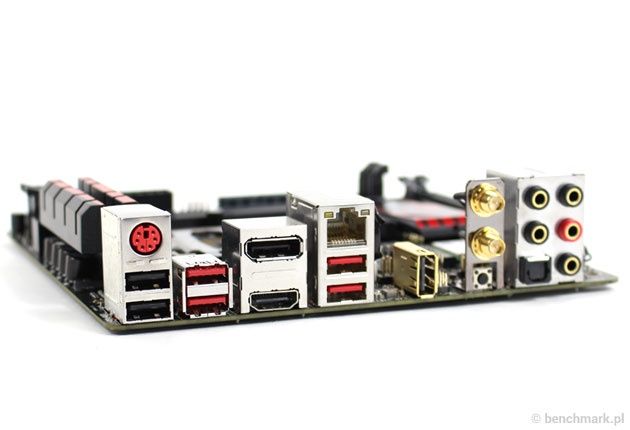

Na tylnym panelu znajdziemy łączony port PS2, dwa porty USB 2.0 (czarne), cztery porty USB 3.1 (czerwone), wyjścia obrazu DisplayPort i HDMI, port LAN, jeden pozłacany, pionowy port USB przeznaczony do urządzeń audio (USB Audio Power PRO), dwa wyjścia anten Wi-Fi/BT, pod nimi przecisk do resetowania ustawień UEFI BIOS, optyczne wyjście audio S/PDIF i pięć pozłacanych portów mini-jack do obsługi dźwięku.

Na kolejnych stronach prezentujemy testy płyty, UEFI BIOS i pobór energii.

• System operacyjny: Windows 10 Pro 64-bit

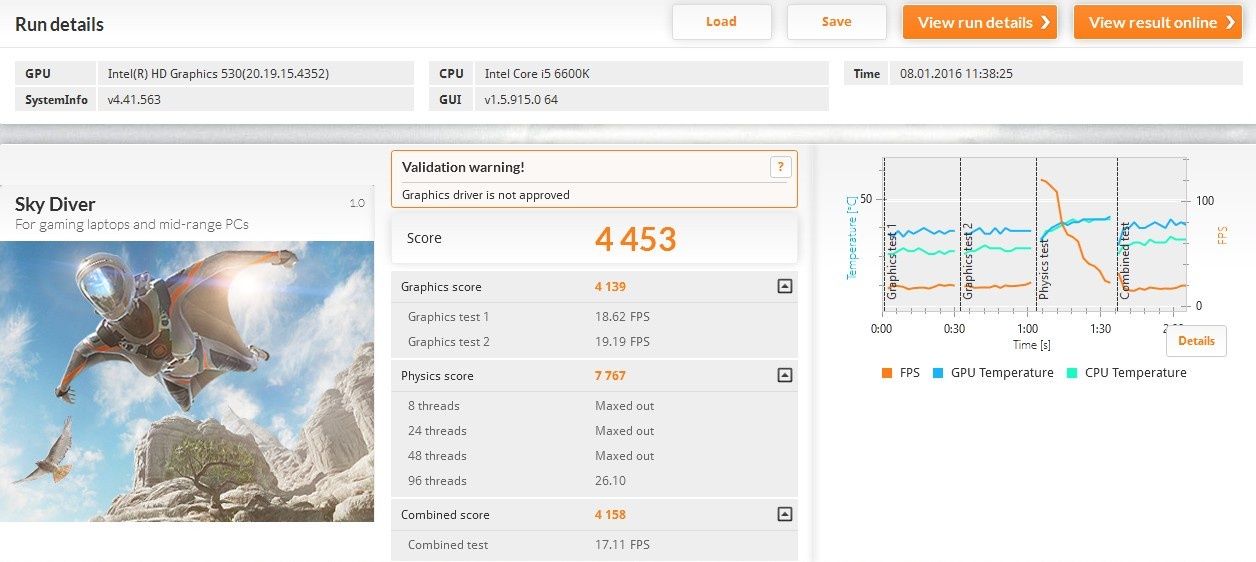

Testy wydajnościowe nie wykazują żadnych anomalii, wydajność procesora i zintegrowanego układu Intel HD 530 jest w normie.

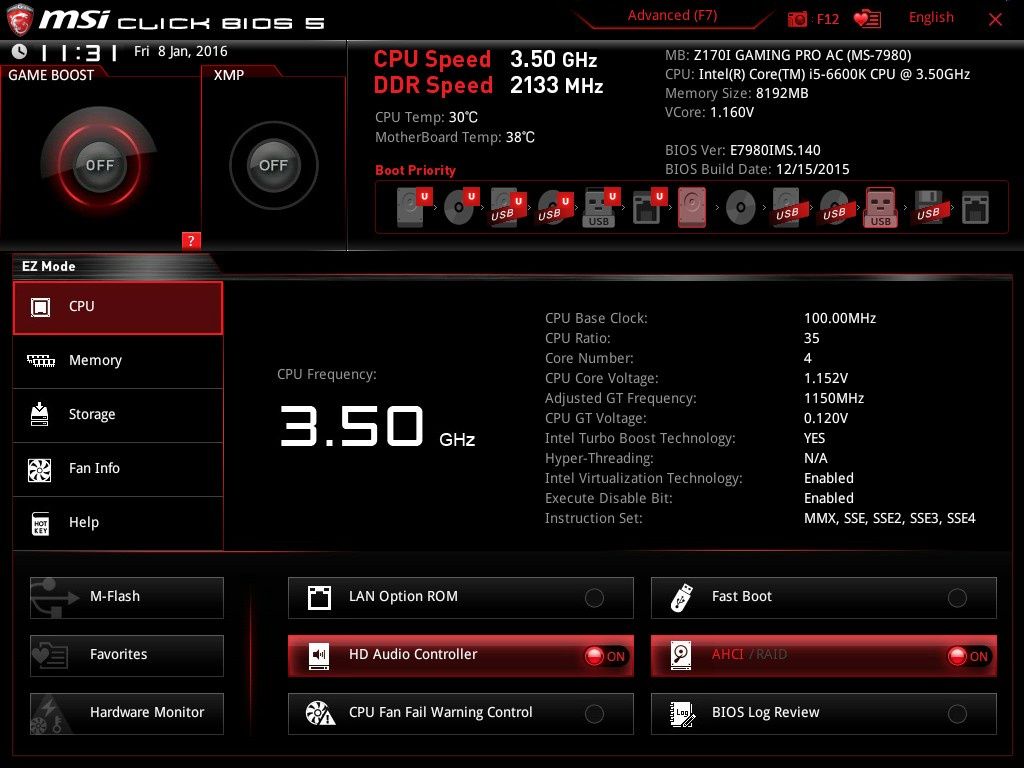

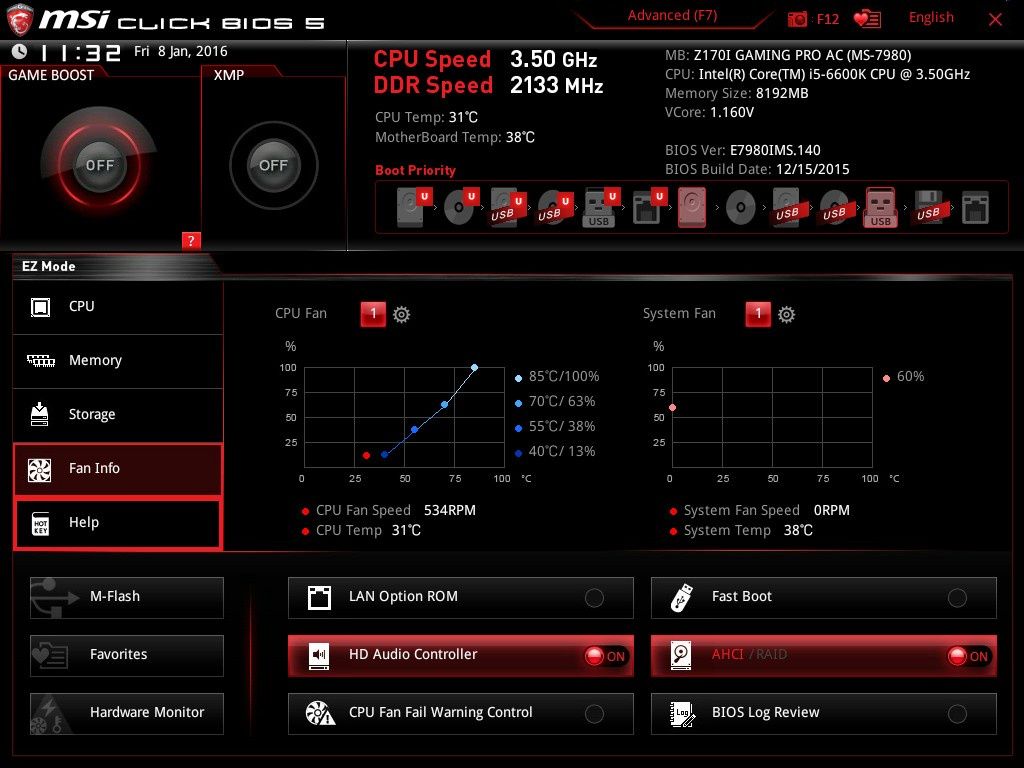

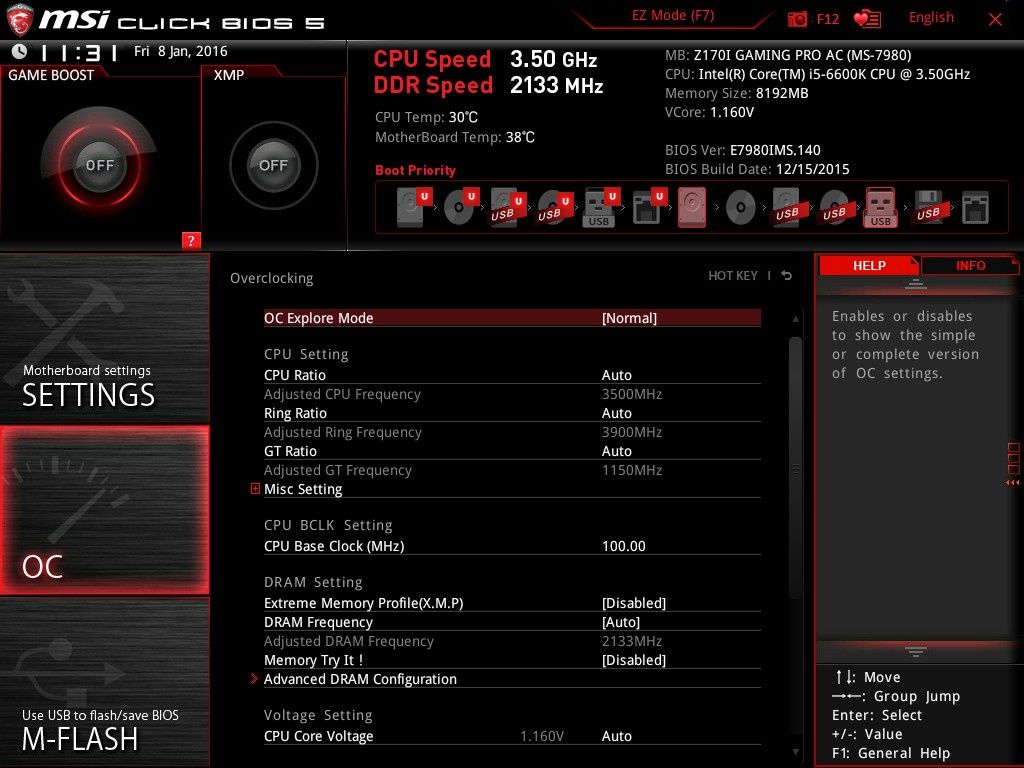

Click BIOS MSI oferuje dwa tryby działania - podstawowy (EZ Mode) oraz zaawansowany (Advanced). Jest to płyta przeznaczona dla entuzjastów, więc nie zabraknie tu żadnej opcji, również dla miłośników OC.

Jakie efekty uzyskamy za pomocą opcji automatycznego podkręcania, czyli Game Boost?

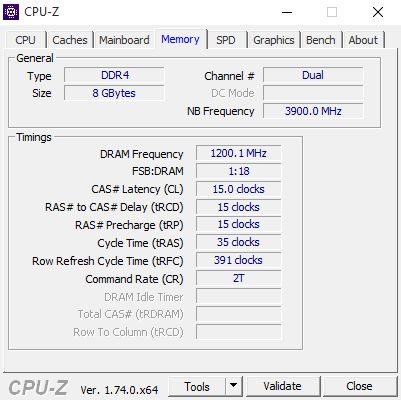

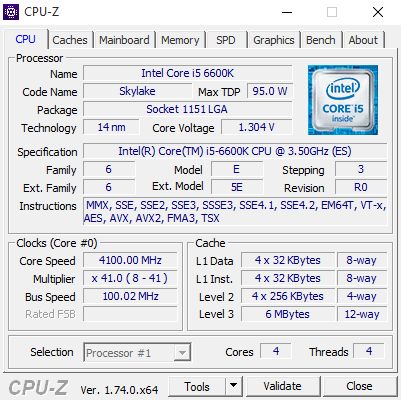

Jedno kliknięcie w odpowiednią opcję w Click BIOS skutkowało podkręceniem naszego egzemplarza Core i5 6600K do 4,1 GHz, a pamięci RAM do 2400 MHz.

Pobór energii bez zewnętrznej karty graficznej jest wręcz imponujący - to maleństwo jest wyjątkowo energooszczędną podstawą komputera.

MSI Z170I Gaming PRO AC to świetna podstawa niewielkiego komputera dla gracza. Zbudowana z wysokiej jakości podzespołów, wyposażona w liczne technologie zabezpieczające przed uszkodzeniami, pozwala na zbudowanie naprawdę mocnych konfiguracji.

Producent postarał się aby gracze mieli z tego produktu pociechę - dedykowany Gaming Port, technologia Hotkey do łatwego tworzenia makr, wysokiej jakości i szybki LAN / Wi-Fi, oprogramowanie do streamowania (OBS), a na deser nawet certyfikat od SteelSeries oraz gwarancję sprawności dzięki 24-godzinnym testom. Graczom przyda się również dobre audio, ale i o tym producent nie zapomniał.

Szybkie Wi-Fi w standardzie - dobra rzecz!

W wyposażeniu nie zabrakło portów SATA Express i M.2 oraz Wi-Fi a/c (wsparcie technologii Intel Wi-Di), co w standardzie stanowi naprawdę łakomy kąsek. Szkoda, że zabrakło tu portu USB 3.1 typu C, które są instalowane w praktycznie wszystkich nowoczesnych płytach z nieco wyższej półki.

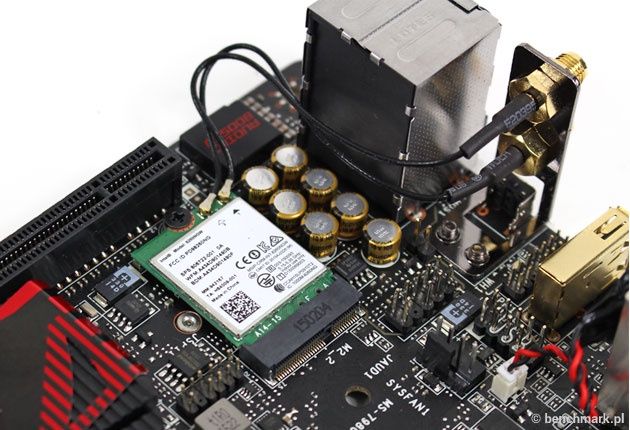

Ze względu na małą ilość miejsca, gniazdko M.2 znajduje się spodzie PCB

MSI Z170I Gaming PRO AC to niewielka, ale świetnie wyposażona płyta główna. Nic nie stoi na przeszkodzie, by wyposażyć ją nawet w procesor Core i7 Skylake, bardzo wydajną kartę graficzną i stworzyć naprawdę mocny komputer niewielkich rozmiarów. Czy kiedyś płyty mini i micro całkowicie zastąpią klasyczny rozmiar ATX? W pewnych zastosowaniach rozmiar ma znaczenie - na przykład gdy chcemy zbudować rozbudowane konfiguracje choćby z dwiema kartami graficznymi. Większość graczy używa jednak jednej karty i jednego lub dwóch dysków więc możliwości tej płyty będą dla nich w zupełności wystarczające.

• podzespoły wysokiej jakości Military Class 4
• rozmiar mini ITX i niewielki pobór mocy
• liczne zabezpieczenia przed uszkodzeniami
• porty SATA Express i M.2 (32 Gb/s)
• Wi-Fi AC i BT 4.2 w standardzie
• dobrej jakości sekcja audio z dedykowanym portem USB Audio Power
• wiele dodatkowych technologii dedykowanych graczom

• brak USB 3.1 typu C
