MSI Z270 Gaming Pro Carbon - płyta dla Intel Kaby Lake

Witamy dziś nową platformę Intela - co oznacza zarówno nowe procesory, jak i płyty główne. Płyty z chipsetami serii 2xx wciąż wykorzystują podstawkę LGA 1151 i aktualnie obsługują dwie generacje procesorów, czyli Intel Skylake, oraz Kaby Lake. Przypomnijmy, że płyty z układem logiki Z170/H170 (Skylake) będą mogły obsłużyć procesory Kaby Lake po aktualizacji UEFI BIOS.

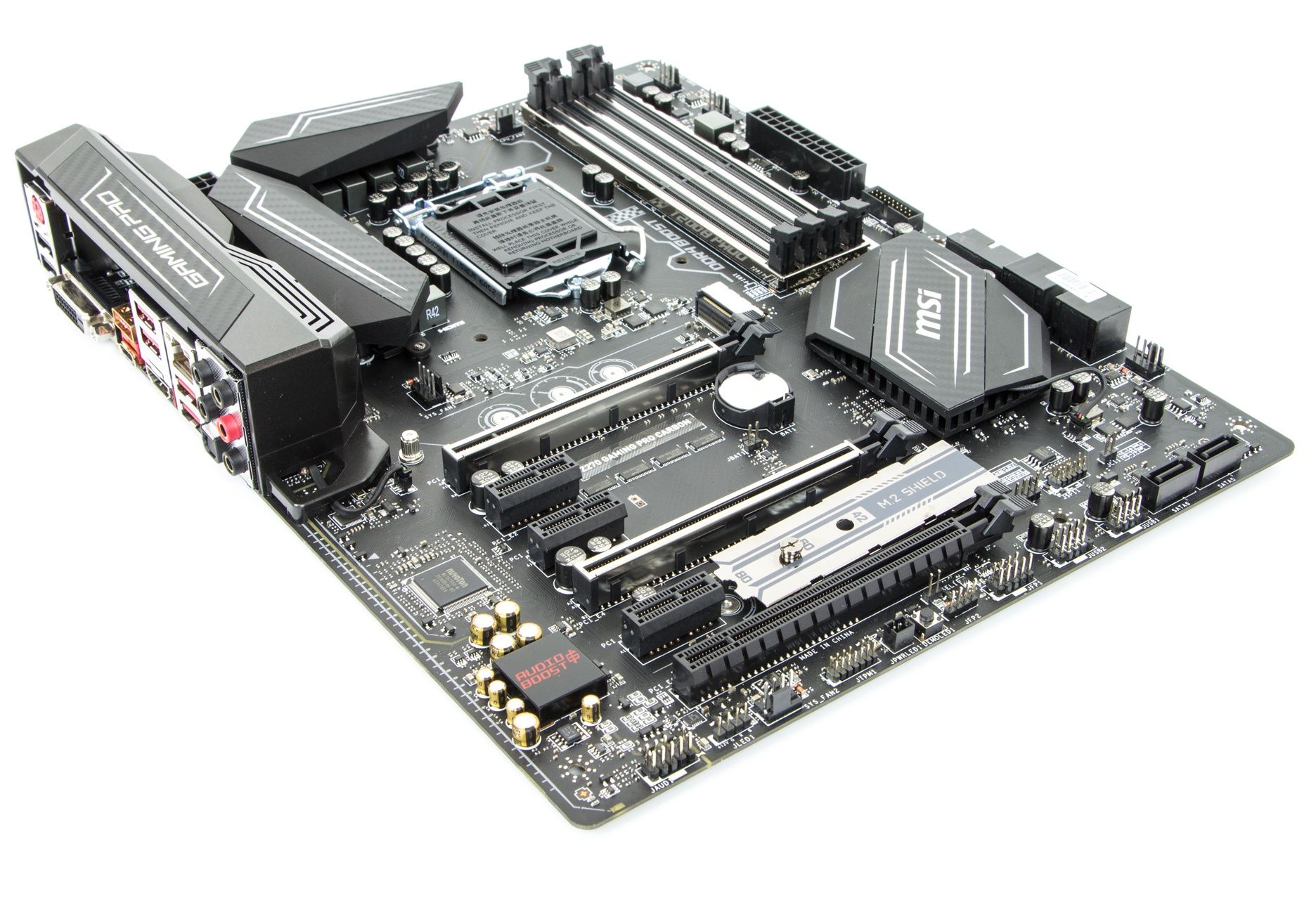

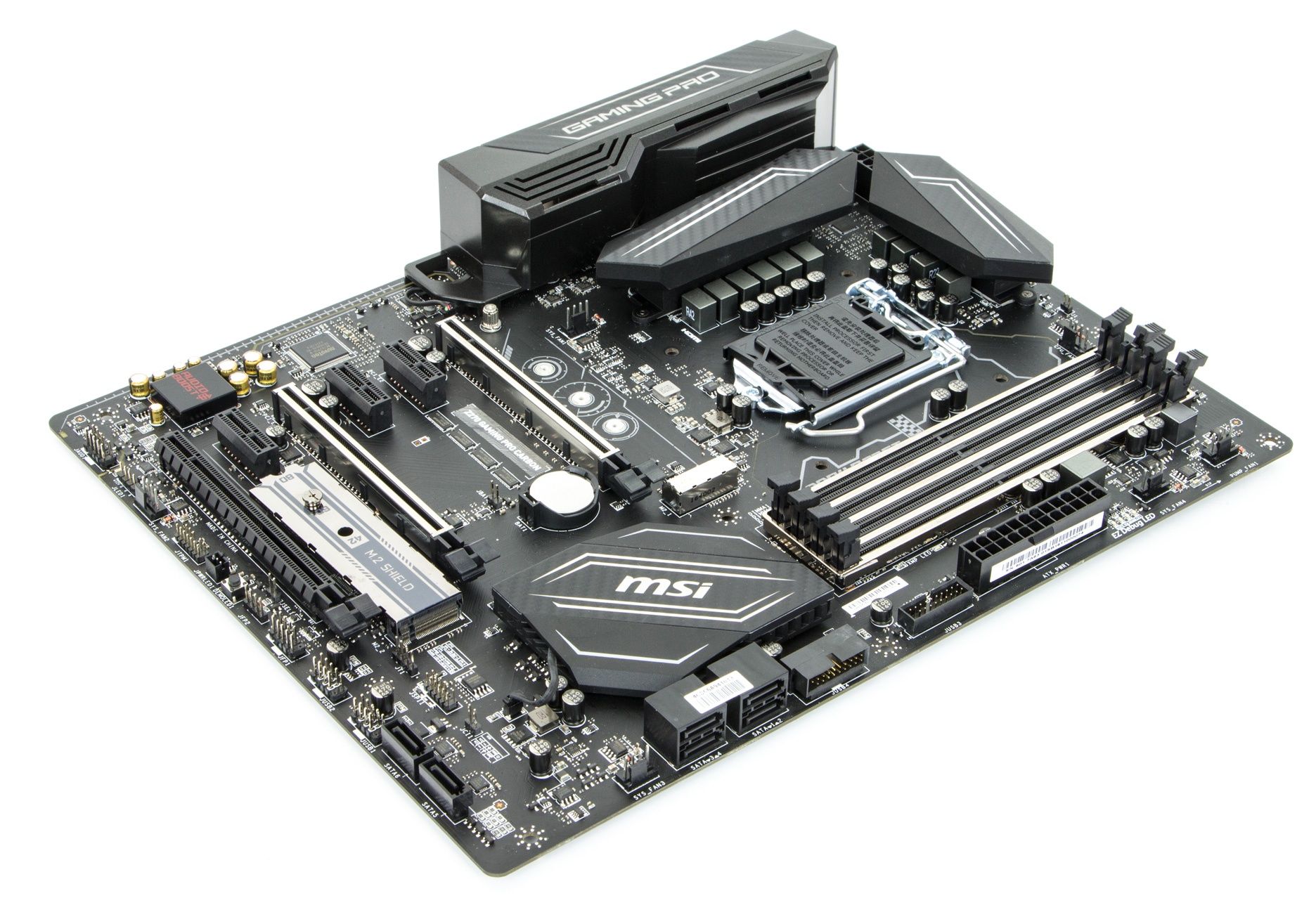

Pierwszym przedstawicielem nowej rodziny z firmy MSI który trafił do naszej redakcji jest model MSI Z270 Gaming Pro Carbon.

• najnowszy układ logiki Intel Z270
• obsługa trzech generacji procesorów Intela (Skylake i Kaby Lake)
• dwa gniazdka M.2 NVMe, w tym jedno z radiatorem
• wzmocnione sloty PCIe i ekranowane banki RAM
• porty USB 3.1 typu A i C na tylnym panelu
• "karbonowy" motyw na radiatorach
• podświetlenie i mnóstwo dodatkowych technologii dla graczy i entuzjastów

Co daje nowy chipset o kodowej nazwie Union Point? Z270 oferuje więcej linii PCI Express w stosunku do Z170 (3.0 - 14 w stosunku do 10, ogólnie 30 w stosunku do 26). Do czego się to przyda? Choćby do większej ilości slotów M.2. Nowością jest także obsługa technologii Intel Optane.

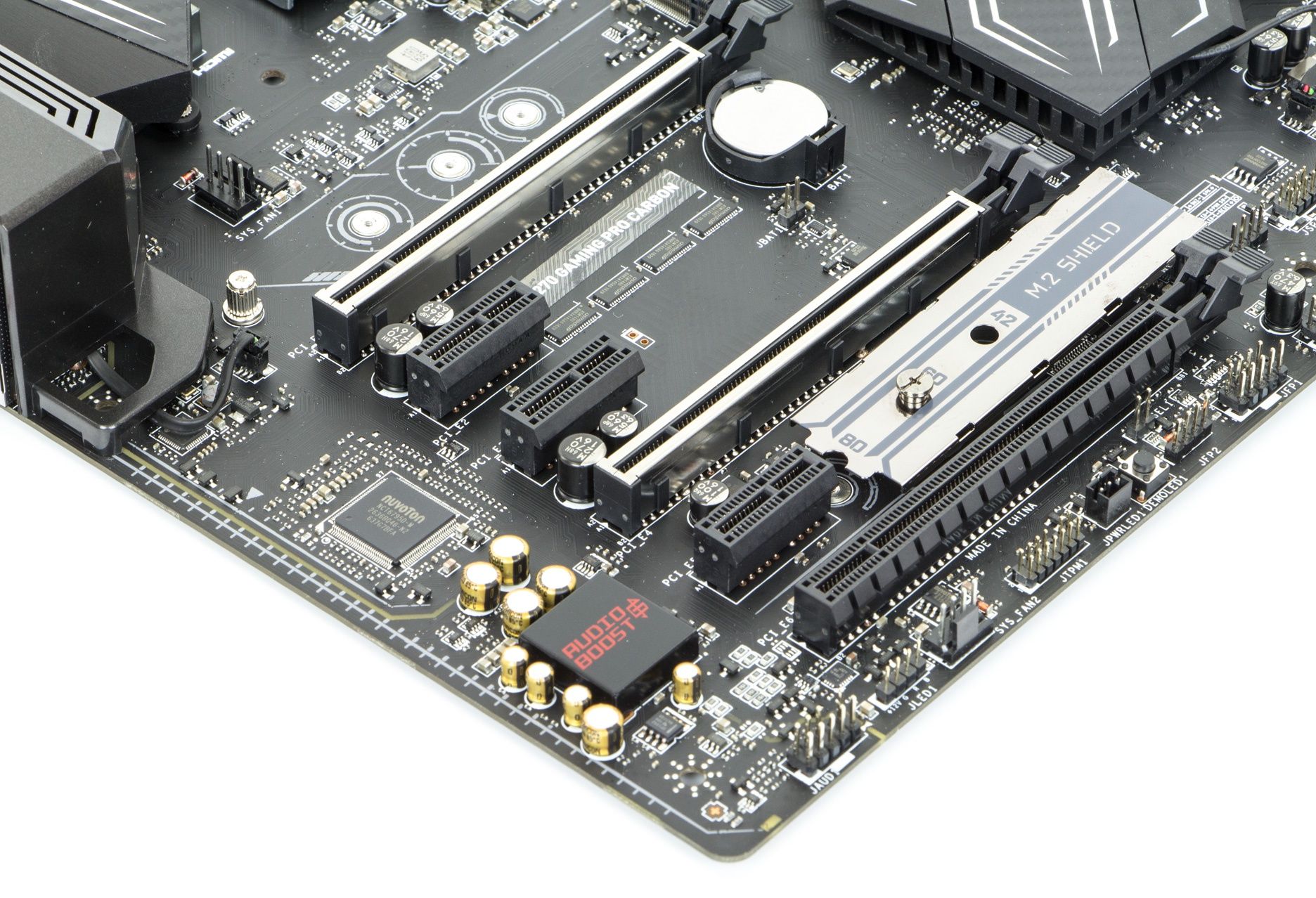

Jedną z ciekawszych nowości jest osłona/radiator slotu M.2, czyli M.2 Shield (tylko drugie gniazdko M.2). Wydajne nośniki M.2 zwykle szybko osiągają wysokie temperatury, a to rozwiązanie ma chronić je przed przegrzaniem. Miły dodatek w standardzie.

Na płytce drukowanej znajdziemy trzy sloty PCI Express x16 (z czego dwa wzmocnione - ostatni działa z maksymalną prędkością x4) oraz trzy sloty PCI Express x1. Nad slotami znajduje się jeden slot M.2, a za ostatnim slotem PCIe x1 drugi.

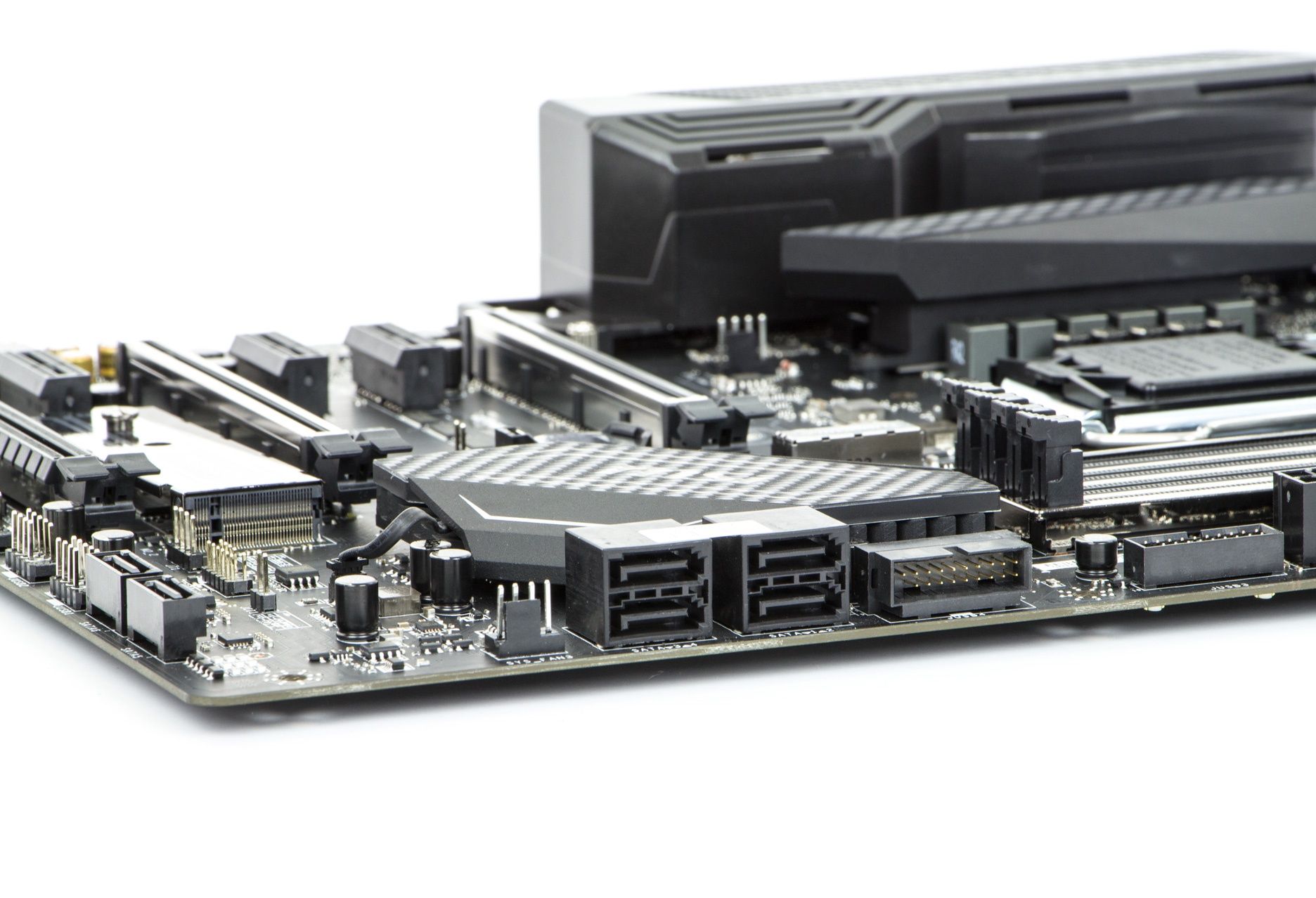

Do naszej dyspozycji oddano również sześć portów SATA III (dwa pionowo, cztery poziomo). Obok znajdują się dwa pinowe wyprowadzenia portów USB 3.0.

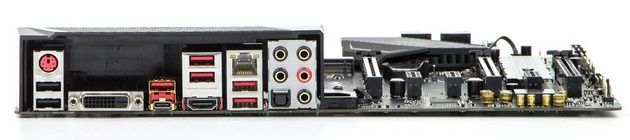

I finalnie, na tylnym panelu znajdziemy - łączony port PS2 (do obsługi myszki lub klawiatury starszego typu), dwa porty USB 2.0 (czarne), porty USB 3.1 Gen2 (typu A i C - obsługiwane przez kontroler ASMedia ASM2142), cztery porty USB 3.0 (czerwone), jeden port LAN, pięć portów mini-jack i optyczne wyjście S/PDIF do obsługi audio.

Na kolejnych stronach przyjrzymy się UEFI BIOS, sprawdzimy wydajność konstrukcji z procesorem Core i7 7700K oraz zbadamy pobór mocy.

[kontrolka produkt=intel-core-i7-7700K typ=top10new tytul="Intel Core i7 7700K" opis="Intel Core i7 7700K to najwydajniejszy procesor z rodziny Kaby Lake przeznaczony pod podstawkę LGA 1151. Układ dysponuje czterema rdzeniami/ośmioma wątkami o taktowaniu 4,2 GHz w trybie standardowym i 4,5 GHz w trybie Turbo Boost."]

[kontrolka produkt=msi-z270-gaming-pro-carbon typ=top10new tytul="MSI Z270 Gaming Pro Carbon" opis="Płyta główna MSI Z270 Gaming Pro Carbon powinna zainteresować osoby składające komputer do grania na bazie procesora Intel Skylake lub Kaby Lake. Do dyspozycji oddano podstawkę LGA 1151, cztery banki pamięci DDR4 RAM, a także sześć złączy dla kart rozszerzeń: trzy PCI-Express 3.0 x16 i trzy PCI-Express 3.0 x1."]

[kontrolka produkt=asus-radeon-rx-480-strix-oc typ=top10new tytul="ASUS Radeon RX 480 STRIX OC" opis="ASUS Radeon RX 480 STRIX OC to niereferencyjna wersja karty graficznej AMD Radeon RX 480, w której zastosowano autorskie chłodzenie DirectCU III – oferuje ono lepszą wydajność i niższy poziom generowanego hałasu (w spoczynku działa w trybie półpasywnym). Ponadto producent zdecydował się na lekkie podniesienie taktowania rdzenia, co przekłada się na lepsze osiągi względem modeli o standardowych zegarach."]

[kontrolka produkt=corsair-vengeance-lpx-2x-8-gb-3000-mhz typ=top10new tytul="Corsair Vengeance LPX 2x 8 GB 3000 MHz CL15" opis="Dwukanałowy zestaw pamięci Corsair Vengeance LPX, który zainteresuje entuzjastów spragnionych wydajności. Konfiguracja obejmuje dwa moduły o pojemności 8 GB – pracują one z taktowaniem 3000 MHz, opóźnieniami CL 15-17-17-35 i napięciem 1,2 V (odpowiednie ustawienia zapisano w profilu XMP 2.0). Do chłodzenia kości wykorzystano aluminiowy radiator, który nie powinien kolidować z rozbudowanymi coolerami CPU."]

[kontrolka produkt=samsung-ssd-950-pro-256-gb typ=top10new tytul="Samsung SSD 950 Pro 256 GB" opis="Samsung SSD 950 Pro 256 GB to propozycja dla entuzjastów, którzy poszukują naprawdę wydajnego nośnika. Producent zastosował swoją autorską konstrukcję formatu M.2 2280, wykorzystującą interfejs PCI-Express 3.0 x4 i nowoczesny protokół NVM-Express – pozwala ona uzyskać wydajność nieosiągalną dla standardowych dysków pod SATA 6 Gb/s."]

[kontrolka produkt=acer-xb280hk typ=top10new tytul="Acer XB280HKbprz Predator" opis="Acer XB280HKbprz Predator to propozycja kierowana do najbardziej wymagających graczy. Monitor ma przekątną 28 cali i rozdzielczość UltraHD 4K, a dodatkowym atutem jest krótki czas reakcji. Do dyspozycji oddano wejście DisplayPort i hub z czterema portami USB 3.0."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit OEM DVD PL" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Tylko ten system pozwoli na pełne wykorzystanie procesorów Intel Kaby Lake."]

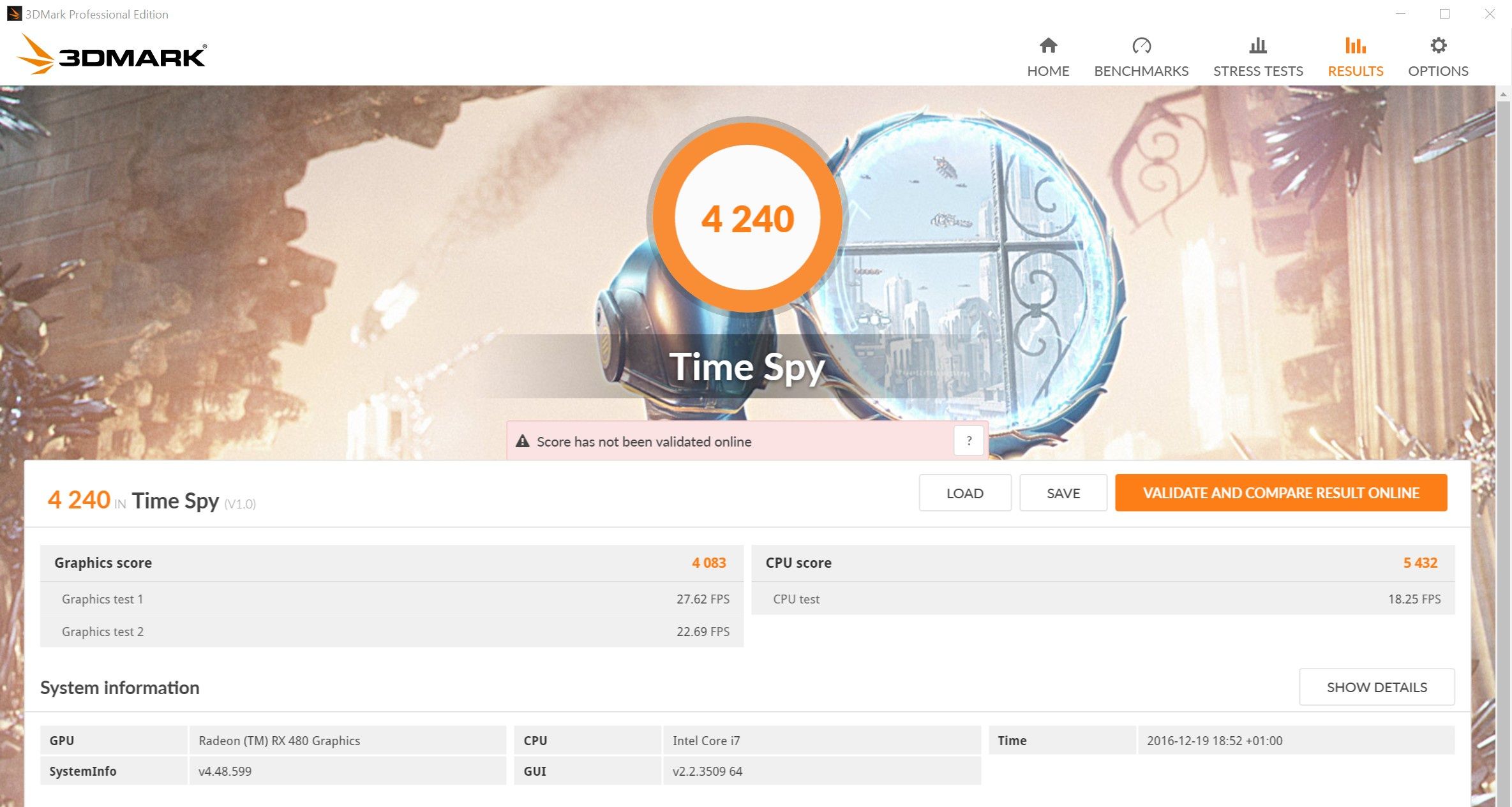

Wyniki są zgodne z oczekiwaniami - taki zestaw powinien być nieco wydajniejszy od analogicznego komputera z procesorem poprzedniej generacji, czyli Core i7 6700K. Nie należy się jednak spodziewać dużych różnic.

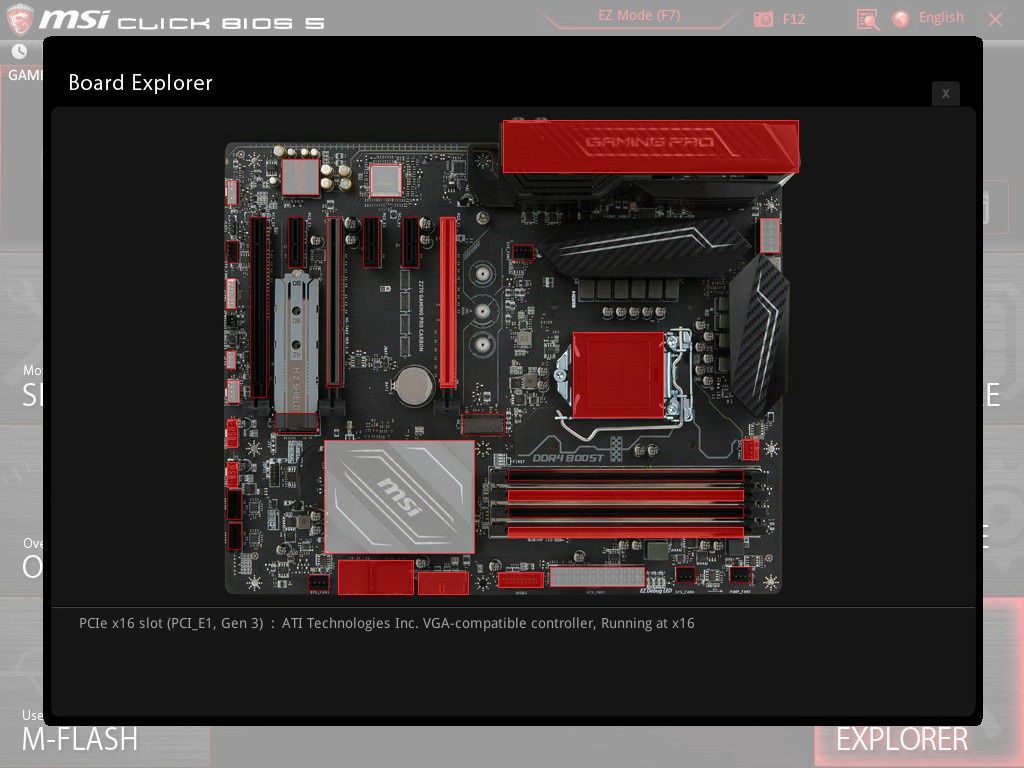

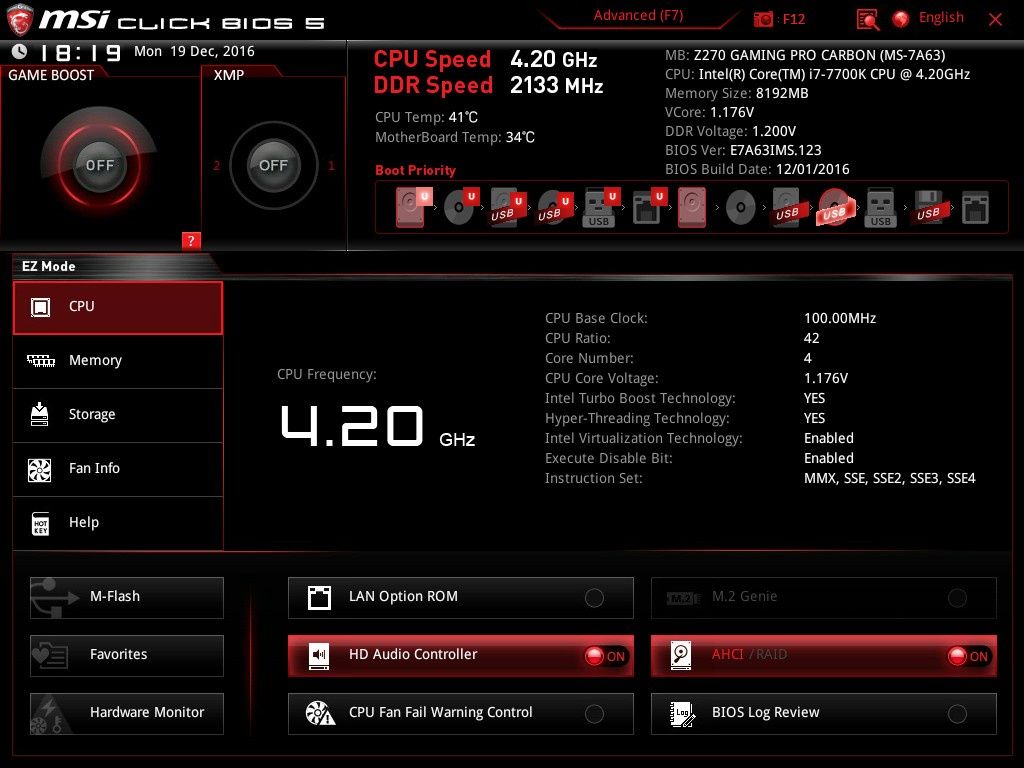

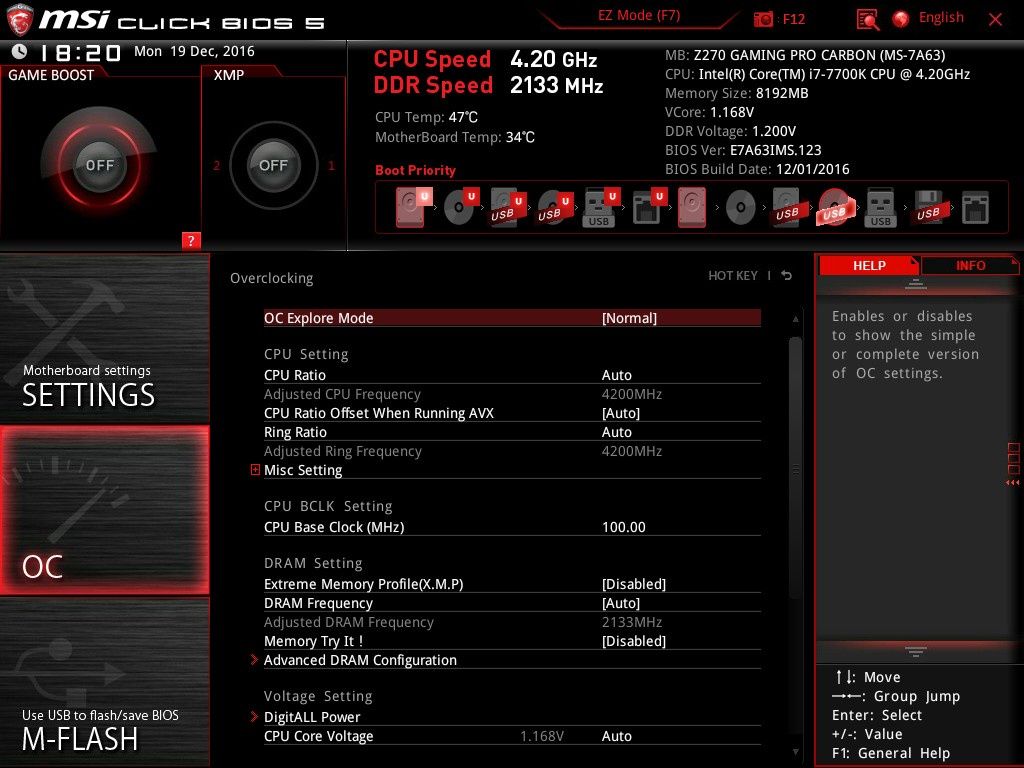

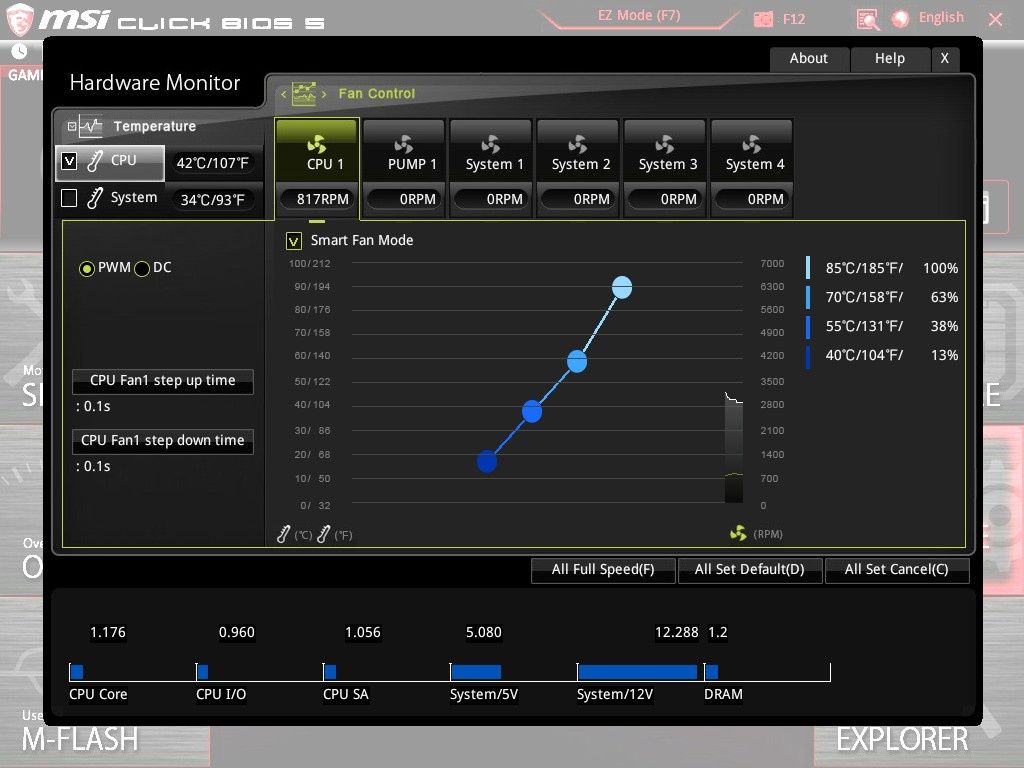

5 generacja ClickBIOSu firmy MSI w formie! Znajdziemy tu absolutnie wszystko czego potrzeba, włącznie z wersjami dla początkujących i zaawansowanych oraz takimi dodatkami jak szczegółowy Hardware Monitor, czy Board Explorer.

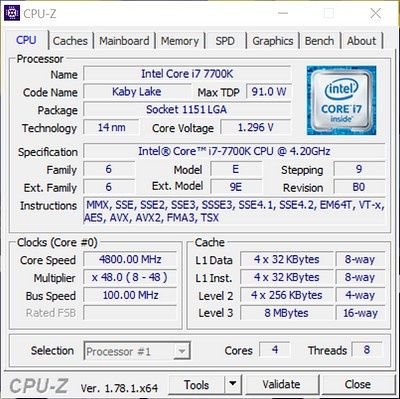

Sprawdziliśmy co można osiągnąć dzięki technologii Game Boost - podkręceniu za pomocą jednego kliknięcia w MSI Click BIOS 5.

Wynik działania technologii automatycznego podkręcania jest bardzo obiecujący, chociaż jeśli marzy nam się osiągnięcie granicy 5 GHz będziemy musieli zaopatrzeć się w bardziej efektywne chłodzenie procesora. Wiele też zależy od konkretnego modelu - prawdopodobnie nie wszystkim uda się przekroczyć magiczną granicę 5 GHz.

Płyta uruchamia się domyślnie z włączoną technologią Enhanced Turbo (4,5 GHz na wszystkich rdzeniach). Powoduje to nieco wyższy pobór energii procesora, zwłaszcza przy obciążeniu wszystkich rdzeni, jednak są to różnice na poziomie kilku watów.

Już procesory Skylake były bardzo energooszczędne, a ulepszona konstrukcja Kaby Lake pozwala jeszcze nieco obniżyć pobór mocy.

Nowa platforma to zdecydowanie ewolucja, nie rewolucja. Nie można jednak powiedzieć, że nowości zupełnie nie ma. Widać, że inżynierowie się tu napracowali, ale umówmy się - nie są to zmiany, które sprawiłyby, że poczulibyśmy nagłe pragnienie zmiany platformy sprzętowej - zwłaszcza, jeśli posiadamy już płytę z chipsetem Z170.

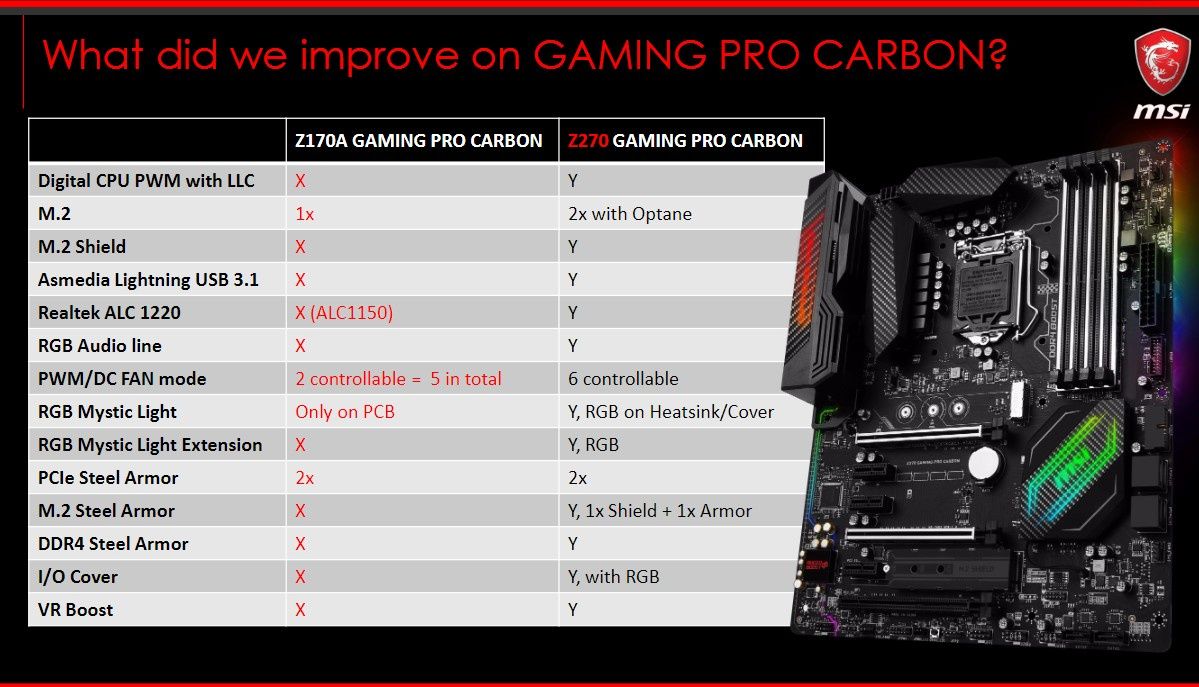

Podsumujmy - mam nowy układ logiki Z270 który między innymi udostępnia nam więcej linii PCIe czy obsługę technologii Intel Optane. Jeśli chcesz być gotowy na nadejście nowych dysków Intela, to właśnie te płyty ci umożliwią ich obsługę. Wraz z nowymi płytami nadchodzą również procesory, które jednak przypomnijmy - zadziałają również z płytami Z170/H170 po aktualizacji UEFI BIOS. Mamy tu też sporo usprawnień w stosunku do poprzedniego modelu, co można sprawdzić na poniższej tabelce.

Na co producent zwraca szczególną uwagę?

• System  Mystic Light i Mystic Light Extension

Coś dla moderów, czyli kolorystyka podświetlenia z wykorzystaniem 16,8 miliona kolorów i 17 efektów świetlnych. Obsługa przy pomocy aplikacji MSI Gaming App lub smartfona. Z kolei Mystic Light Extension to jeszcze więcej światełek, czyli łatwa obsługa taśmami świetlnymi RGB.

• Technologia DDR4 Boost z systemem Steel Armor

Producent całkowicie odizolował obwody pamięci, co ma skutkować jeszcze lepszą stabilnością i dodatkowo wzmocnił banki systemem Steel Armor.

• Dwa złącza Turbo M.2 (system Twin Turbo M.2) z obsługą pamięci Intel Optane

Dwa gniazdka M.2 (PCIe x4 Gen3) i prosta konfiguracja RAID to coś dla miłośników najwyższej wydajności. Oba gniazdka zgodne są też z technologią Intel Optane. System termiczny M.2 Shield schłodzi skutecznie przegrzewające się nośniki M.2.

• Technologia Audio Boost 4 z systemem Nahimic 2

Nowy kodek Realtek, system Audio Boost 4 i technologia Nahimic 2. Na deser pozłacane porty mini-jack.

• VR Ready oraz VR Boost

Już na pudełku możemy zobaczyć znak dzisiejszych czasów, czyli napis "VR Ready". Producent zapewnił czysty sygnał portu USB do podłączenia gogli i wyposażył aplikację MSI Gaming App w opcję VR Ready, która przełącza komputer w stan maksymalnej wydajności.

• Lightning USB 3.1 Gen2

Kontroler Lightning ASmedia 2142 USB 3.1 Gen2 ma zapewnić lepsze działanie po podłączeniu więcej niż jednego urządzenia do tych portów.

Dodajmy do tego liczne oprogramowanie jak choćby X-Boost (zwiększenie wydajności pamięci masowych podłączanych do USB), Command Center, RAMdisk, Gaming APP z licznikiem FPS-ów, Live Update 6, Fast Boot czy WTFast, a nawet XSplit Gamecaster V2 z roczną licencją.

MSI Z270 Gaming Pro Carbon to udana ewolucja poprzedniego modelu (Z170 Gaming Pro Carbon) i dopracowana konstrukcja. Jako, że nowe procesory nie przynoszą rewolucyjnych zmian, również w przypadku nowych płyt głównych nie można było spodziewać się cudów.

Cena? Poprzedni model (Z170) Gaming Pro Carbon kosztuje obecnie około 600-700 zł - całkiem przyzwoita kwota. Nie znamy w tym momencie ceny modelu Z270 - jeśli tylko będzie zbliżona, będzie dobrze. Mamy już sklepowe ceny i płyta została wyceniona na 829 zł (sugerowana cena producenta). Jest więc nieco drożej.

Firma MSI postawiła na dopracowanie istniejących rozwiązań i wprowadzenie kilku pomniejszych nowinek - inni producenci także nie będą mieli dużego pola do popisu. Entuzjaści docenią korzyści płynące z możliwości nowego chipsetu i innych usprawnień, a sceptycy i tak wzruszą ramionami, twierdząc (niesłusznie), że jedyną nowością jest tu bardziej zaawansowane podświetlenie płyty, które jest im potrzebne jak kozie katarynka.

Jeśli do tej pory wahałeś się z przejściem na platformę Skylake, to może być właściwy moment. Mówi się również, że nowe płyty mogą obsłużyć również ósmą generację Core (Cannonlake), ale nie sposób tego potwierdzić na dziś dzień.

• obsługa procesorów Skylake i Kaby Lake
• nowy układ logiki Z270
• wiele ulepszeń w stosunku do poprzedniego modelu Carbon Pro opartego na Z170
• dwa szybkie sloty M.2 z obsługą Intel Optane
• radiator na nośnik M.2
• USB 3.1 typu A i C na tylnym panelu
• wzmocnione sloty PCIe i ekranowane banki RAM
• zaawansowane podświetlenie
• liczne technologie dla graczy i entuzjastów


• wyższa cena od poprzednika (Z170 Gaming Carbon Pro)
