MSI Z68MA-G43 (G3): mała płyta z PCI-Express 3.0 - specyfikacja i zdjęcia

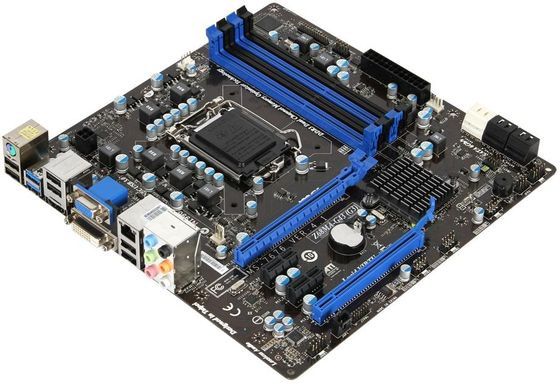

MSI poszerzył swoją ofertę płyt głównych z podstawką LGA 1155 i złączami PCI-Express 3.0 o kolejny model – Z68MA-G43(G3).Pomimo faktu, iż czwarta wersja magistrali PCI-Express już została zapowiedziana, to na rynku nadal nie ma kart rozszerzeń wykorzystujących jej trzecią wersję. Sytuację w pewnym sensie ratują coraz to kolejne płyty główne z nowym typem złącz. Trzeba przyznać, że duży wpływ w rozwój popularności nowego typu magistrali ma firma MSI, która dotychczas w swojej ofercie miała siedem modeli z obecną podstawkę LGA 1155 oraz zaprezentowała kilka modeli z przyszłą LGA 2011. Producent postanowił jednak jeszcze bardziej poszerzyć swoją ofertę innowacyjnych konstrukcji i wprowadził do niej jeszcze jeden model – tym razem formatu mATX z chipsetem Intel Z68.MSI Z68MA-G43 (G3) wykorzystuje ciemnobrązowy laminat formatu mATX, na którym zamontowano charakterystyczne dla firmy, czarno-niebieskie elementy. W pobliżu podstawki LGA 1155 umieszczono 5-fazową sekcję zasilania, ale niestety nie jest ona w żaden sposób chłodzona. Pamięci można montować w czterech bankach, mogących obsłużyć moduły DDR3 o taktowaniu 2133 MHz i pojemności 8 GB (łącznie do 32 GB) w trybie 2-kanałowym.Dla kart rozszerzeń przeznaczono dwa złącza PCI-Express 3.0 x16 (działające w trybie x16 lub x8/x4) oraz dwa PCI-Express 2.0 x1. Warto jednak zaznaczyć, że ich pełną funkcjonalność będzie można osiągnąć po zamontowaniu procesora Intel Ivy Bridge, natomiast z obecnymi układami Sandy Bridge wszystkie złącza działają w trybie 2.0. Przy dolnej krawędzi płytki drukowanej znalazły się dwa gniazda SATA III 6 Gb/s oraz cztery SATA II 3 Gb/s.Na tylnym panelu umieszczono: jeden port PS/2 sześć portów USB 2.0 dwa porty USB 3.0 wyjścia zintegrowanego w procesorze układu graficznego – D-SUB, DVI i HDMI złącze RJ45 gigabitowej karty sieciowej złącza audio 8-kanałowej karty dźwiękowej
